Besiktningsrapport

8.8

Installation genom

Brage Elteknik

Datum

12 augusti 2024

Ort

Uppsala

Län

Uppsala län

Föremål mot bakstycke

Skenornas infästning

Kabeluppfästning

+ 6

88% godkända

12% ej godkända

Om installationen

Paneler

Longi: LR5-54HTH

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Undercentral

Installerad av Brage Elteknik som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HTH (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Longi: LR5-54HTH

Anmärkningar

4/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / Longi: Clamping zone certificate 20231019V3

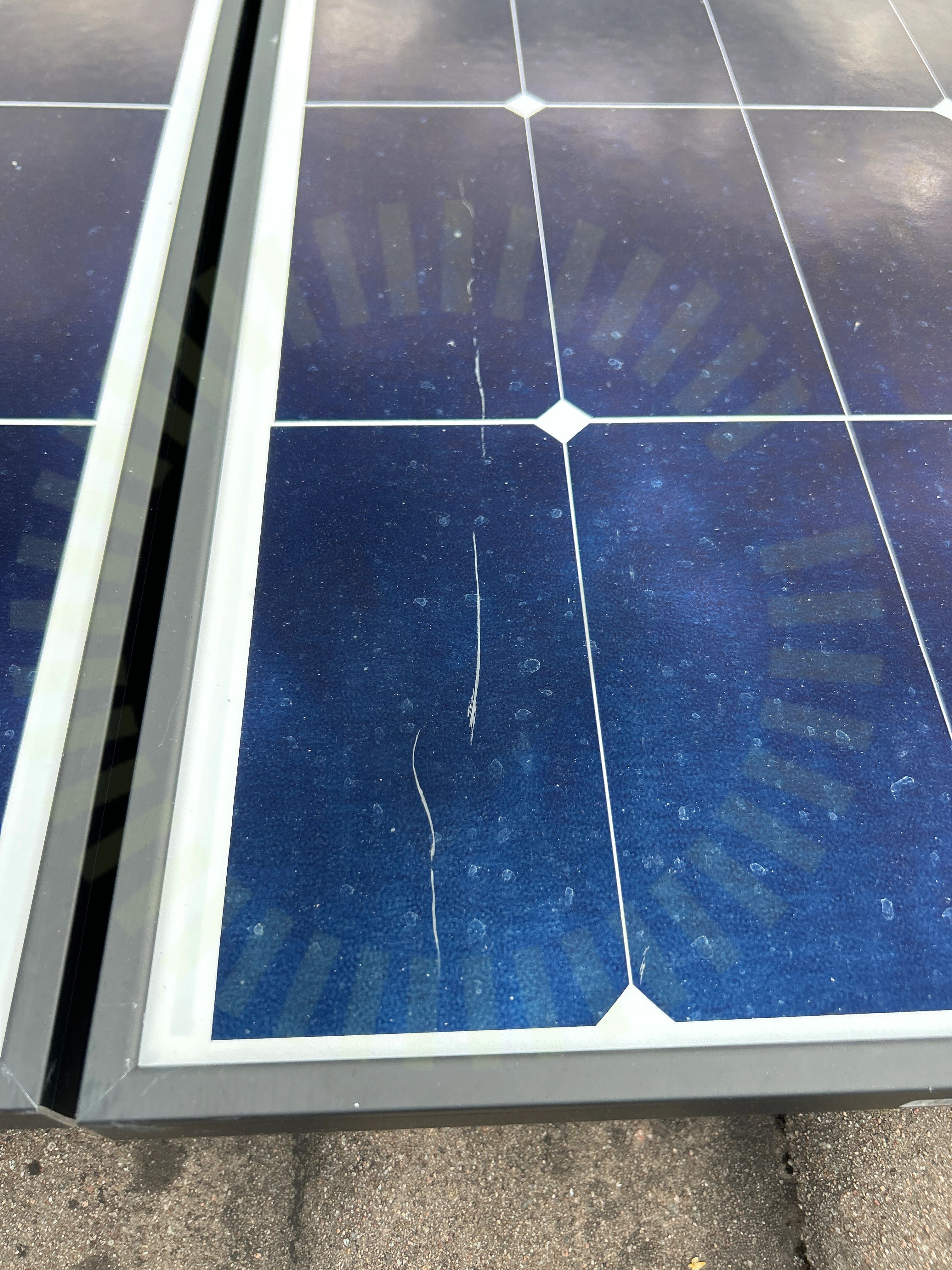

2.2 Skador på panel

Inte godkänd

Längre repor noterad på en av panelerna.

2.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

2.4 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

13/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas överlappning

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

8/26

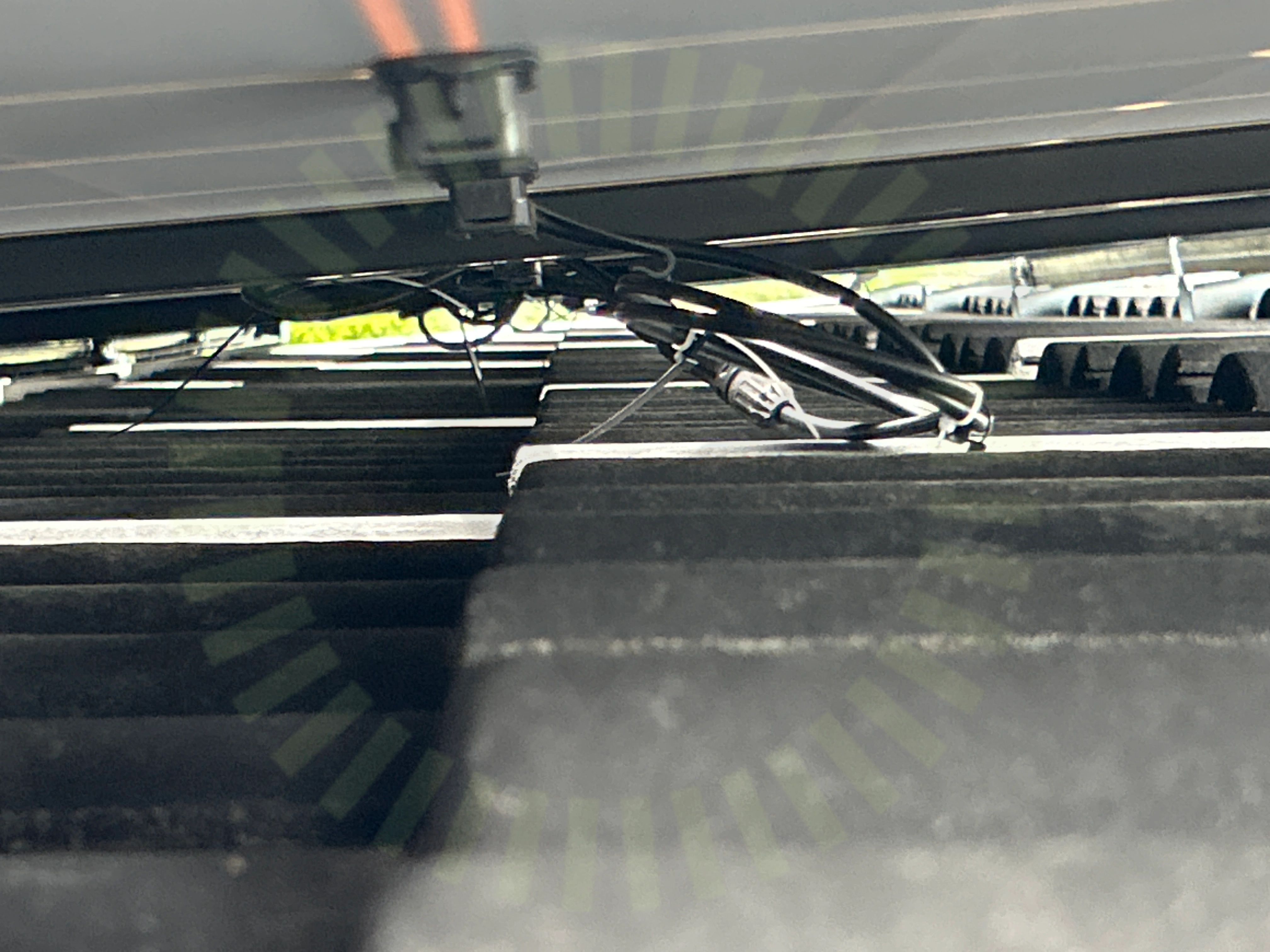

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

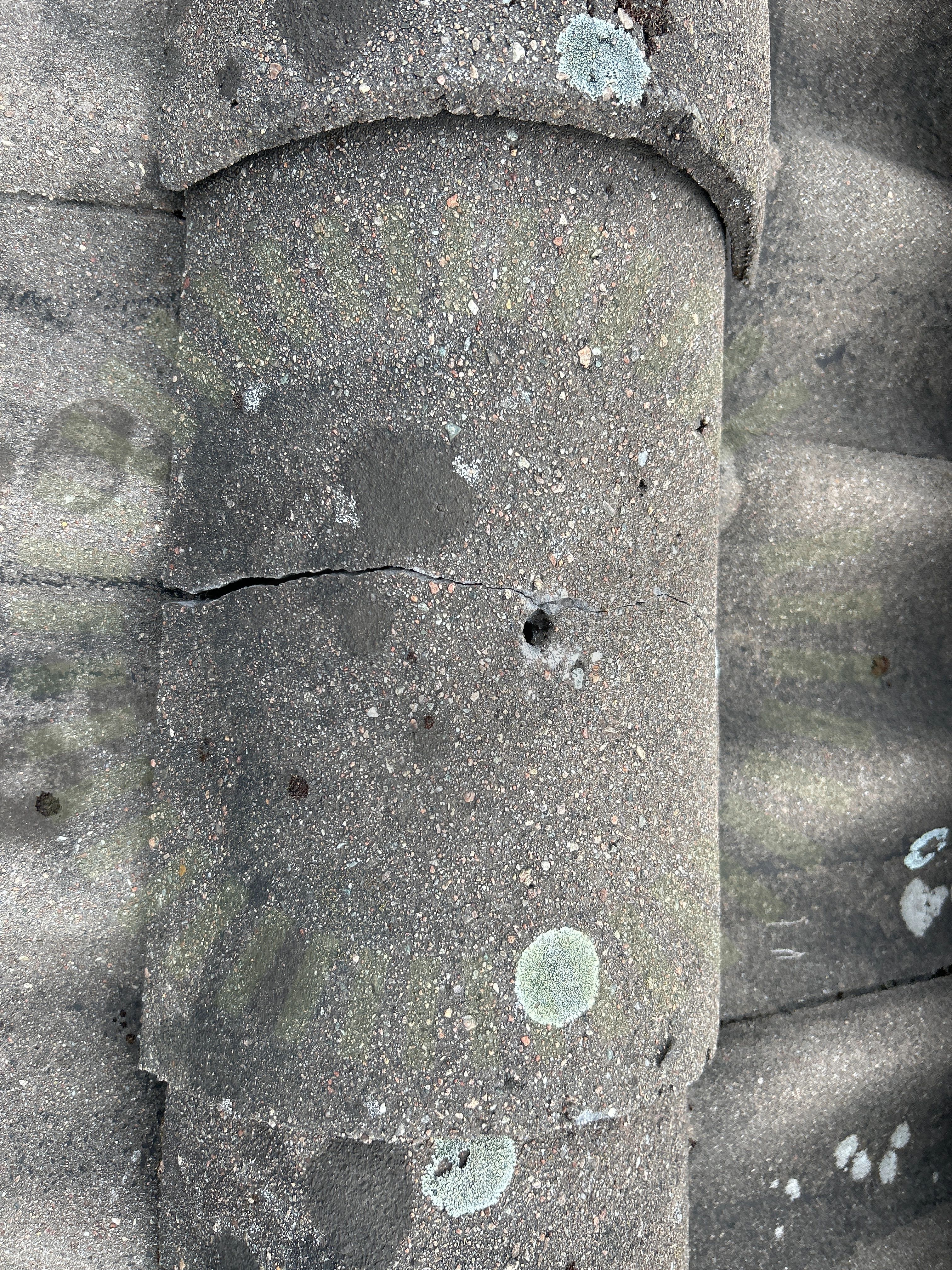

3.2 Skador

Inte godkänd

Trasig takpanna noterad runt installationen.

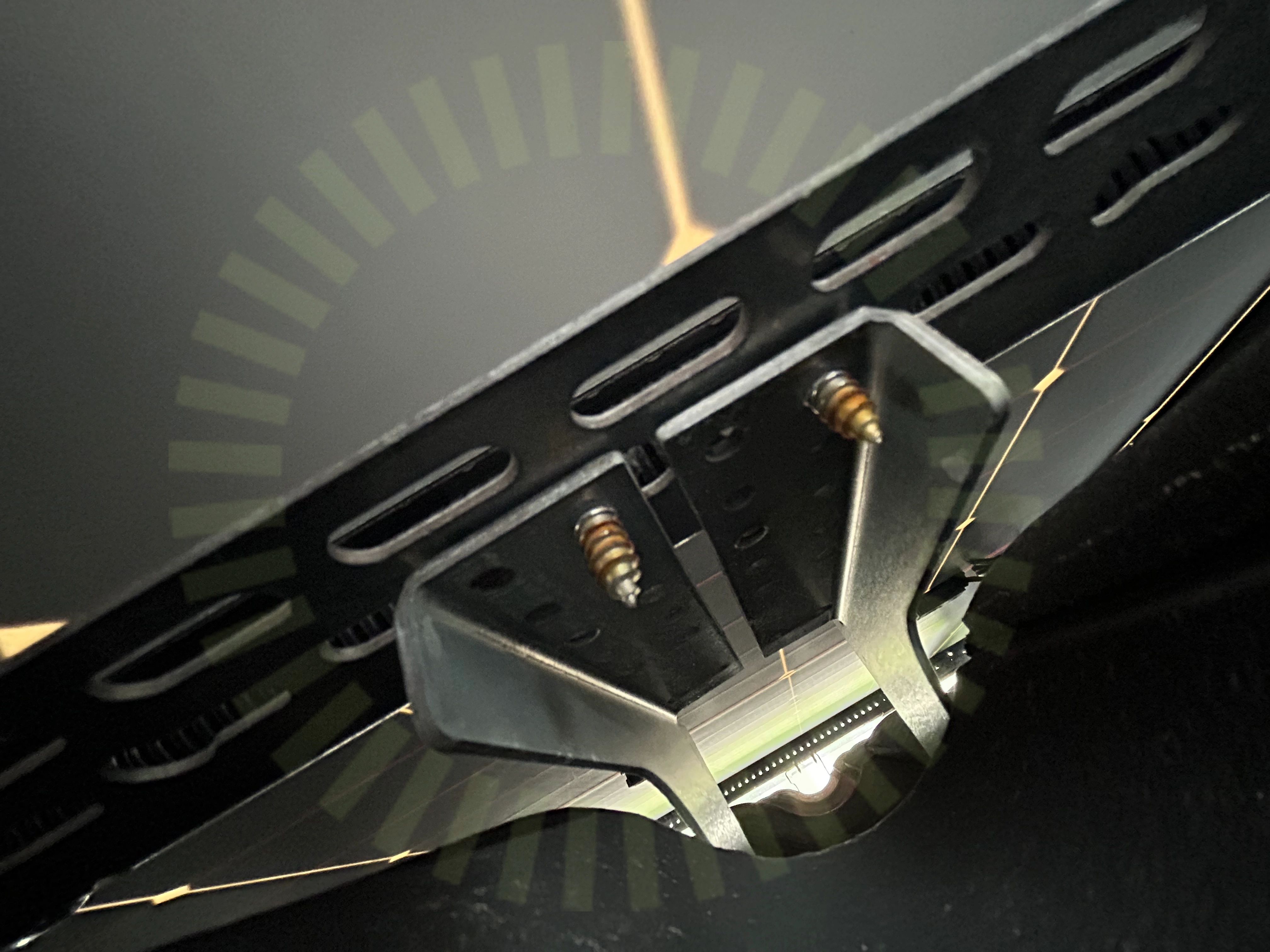

3.3 Skenornas infästning

Inte godkänd

Skena är inte skruvad i korrekt hålbild i infästningen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

3.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

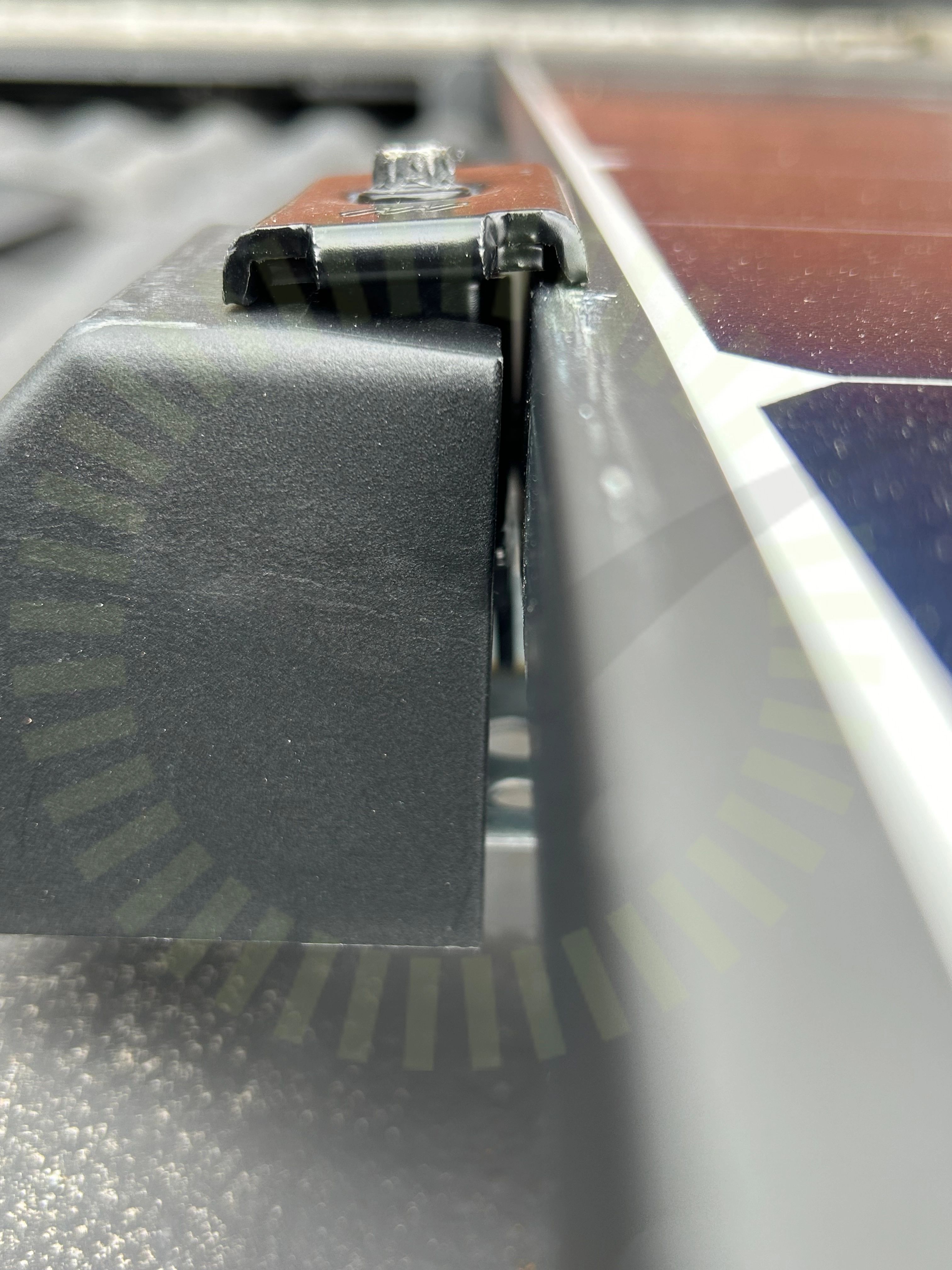

3.5 Ändklämmor

Inte godkänd

Ändklämma ligger inte korrekt mot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

3.6 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.8 Ändlock

Inte godkänd

Fel ändlock har använts. 35mm ändlock har använts för 30mm hög panel.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

Godkända kontrollpunkter

18/26

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skenans utstick för klämma

Skenskarvar

Stående skenor

Skenornas överhäng

Säkerhetsavstånd

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

35/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
