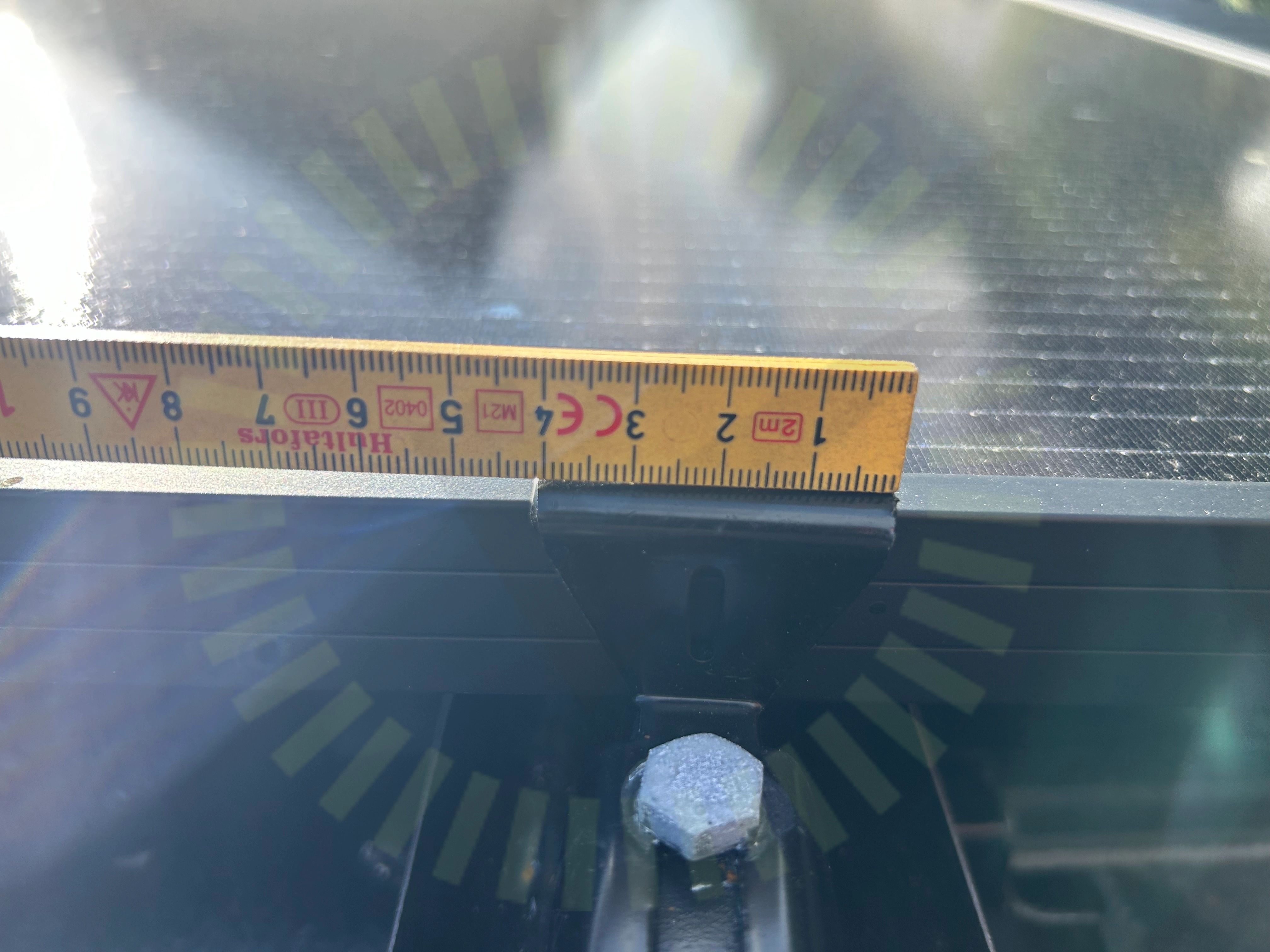

3.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Leapton: Installation & Maintenance 2023 V4, Sida 13
Besiktningsrapport
9.8
Installation genom
Vesivek Sverige AB
Datum
21 augusti 2024
Ort
Järfälla, Stockholms län
98% godkända2% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NH
MontagesystemRauli: Black Nordic Tile Bracket
VäxelriktareGoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
TillbehörUndercentral
Installerad av Vesivek Sverige AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
GoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
Godkända kontrollpunkter
39/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter tätningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/40Genomföringar
Leapton: LP182*182-M-54-NH
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Rauli: Black Nordic Tile Bracket
Anmärkningar
1/18
4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
17/18DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning bärläktInfästning skenaKabeldragning mellan takytorMittklämmorPlacering SkenaSkadorSkena låsningSkena överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmorÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Säkerhetsbrytare DC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
