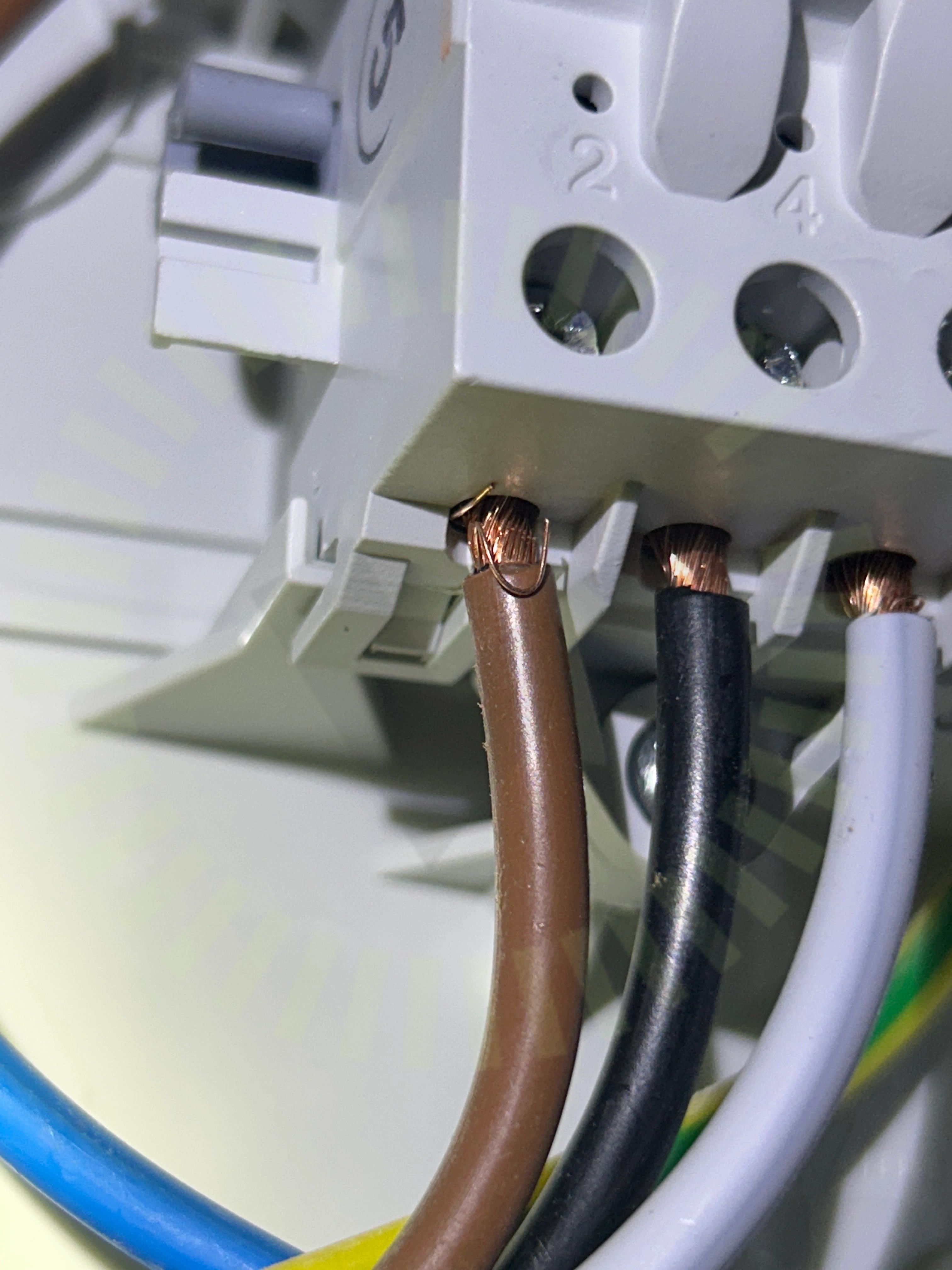

4.1 Anslutningar i brytare
Inte godkändKardeler spretar från plint.
Besiktningsrapport
9.5
Installation genom
Soltech
Datum
29 september 2025
Ort
Hällefors, Örebro län
96% godkända4% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemWeland Stål: Råspont
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriPYLONTECH: FORCE-H3
TillbehörUndercentral
TillbehörSolis: EASTRON SDM630MCT
TillbehörSäkerhetsbrytare AC
Installerad av Soltech som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
11/11Avstånd närliggande objektBatteri PEDC anslutning Placering av batteriSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Weland Stål: Råspont
Anmärkningar
2/24

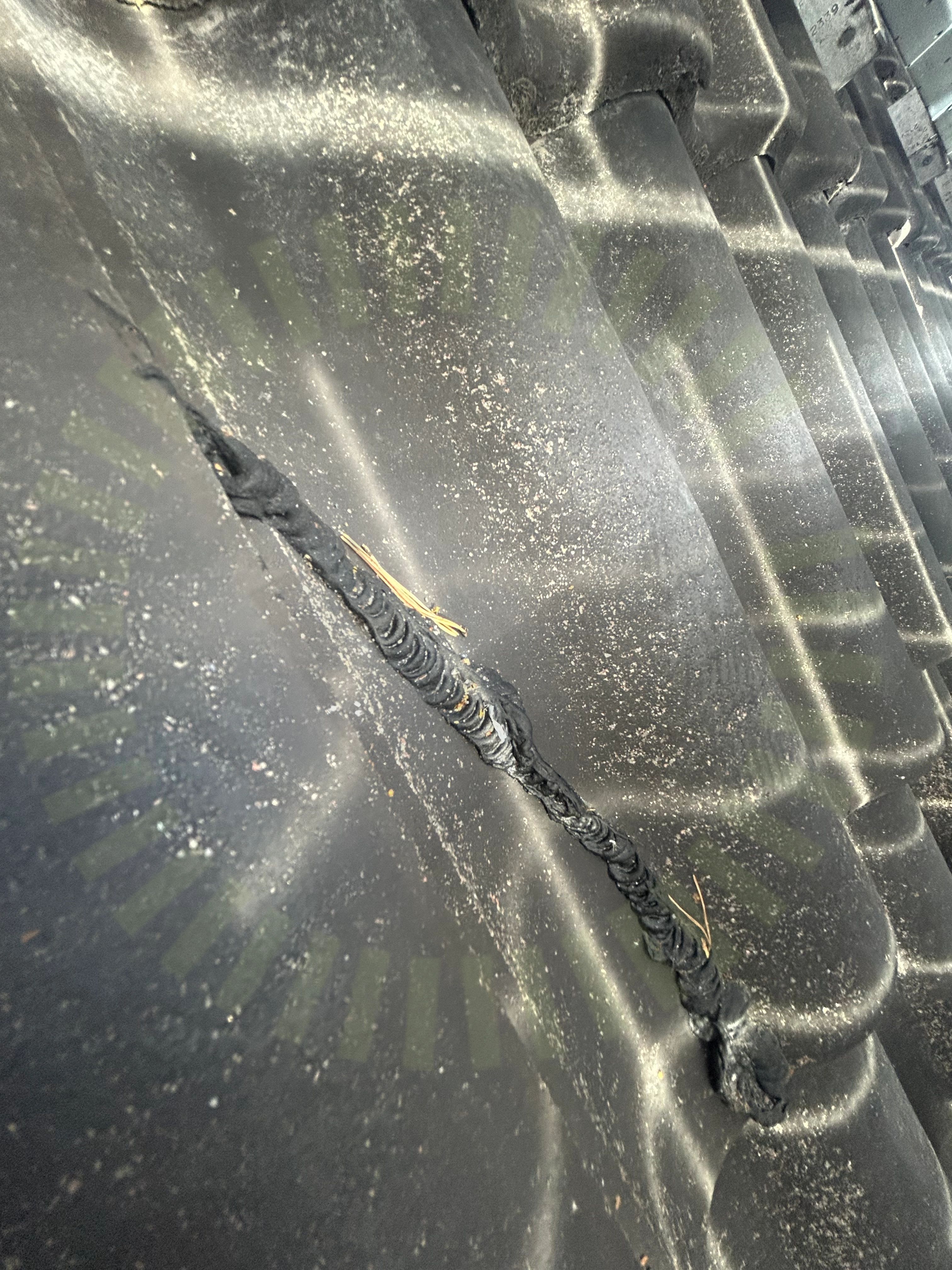

6.1 Skador
Inte godkändSprucken takpanna har lagats med fog, den måste bytas ut mot en ny takpanna.
6.2 Skenornas infästning
Inte godkändSkenan är inte skruvad i takkroken. Förekommer även en infästning som bara har en skruv. Varje infästning ska sitta med två skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
22/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringPotentialutjämningsledareRåspontsinfästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

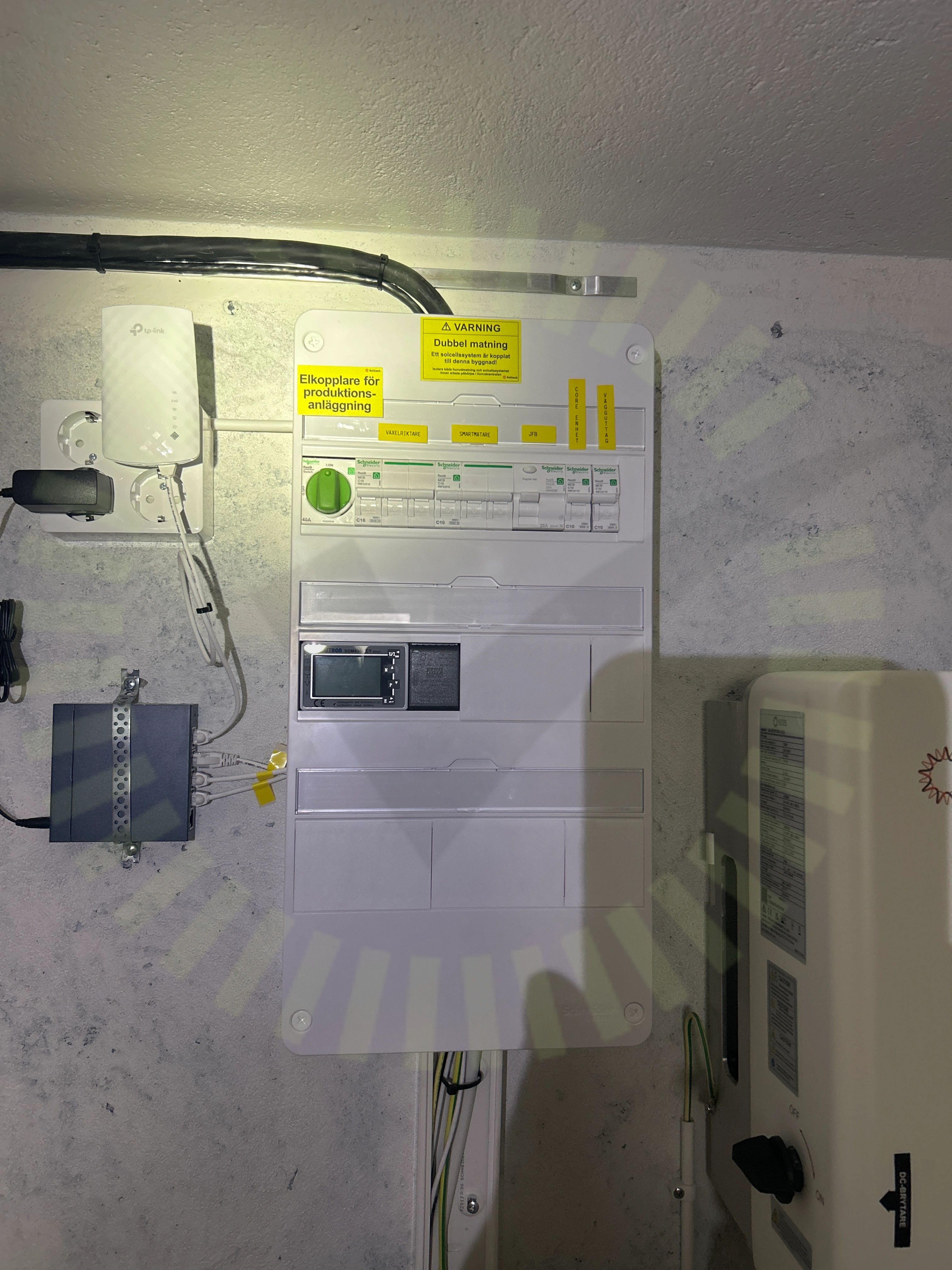

8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

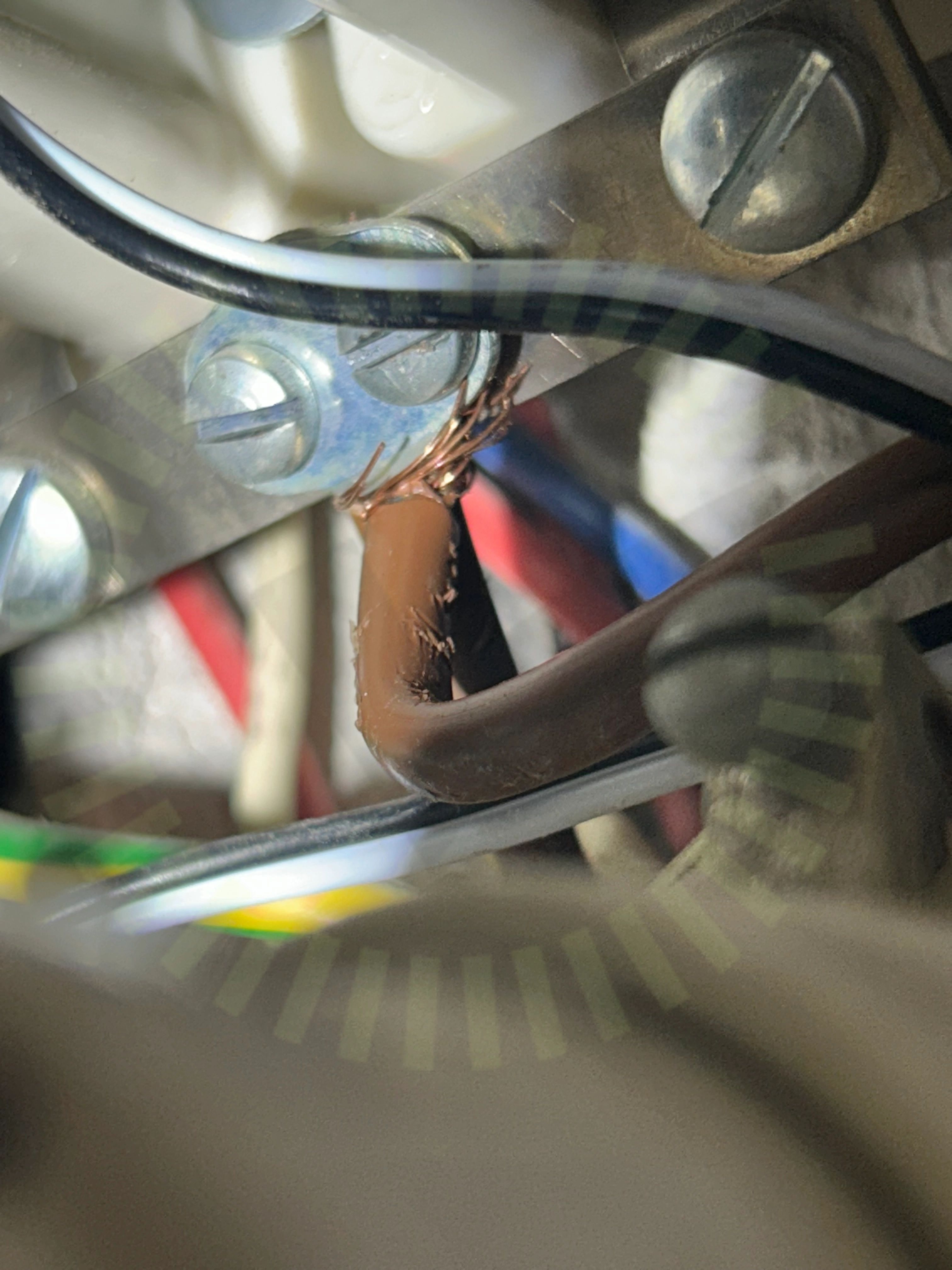

9.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
