Besiktningsrapport

8.1

Installation genom

Nordpolen Energi

Datum

18 september 2023

Ort

Hisings Kärra, Västra Götalands län

Infästningar

Fästens placering

Dragavlastade

+ 11

86% godkända14% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

OptimerareSolarEdge: S-Serie

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSolarEdge: SE3K-10K

TillbehörUndercentral

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Optimerare: Allmänt

Anmärkningar

1/5

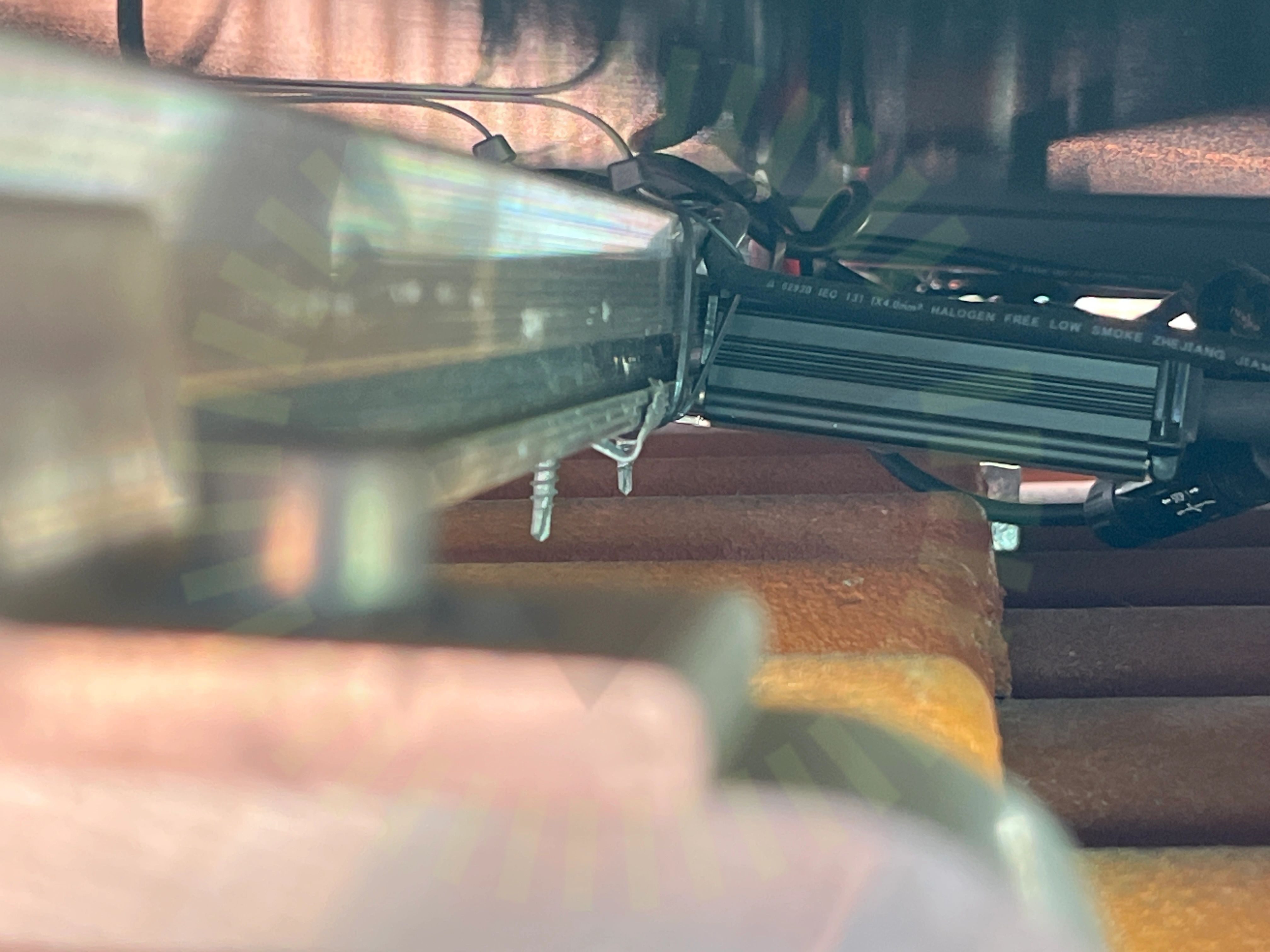

2.1 Placering

Inte godkänd

Optimerare är inte monterade enligt tillverkarens anvisningar, har inte korrekt avstånd till omkringliggande objekt.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

DragavlastadeFastsäkring av produktKompatibilitetKontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

6/26

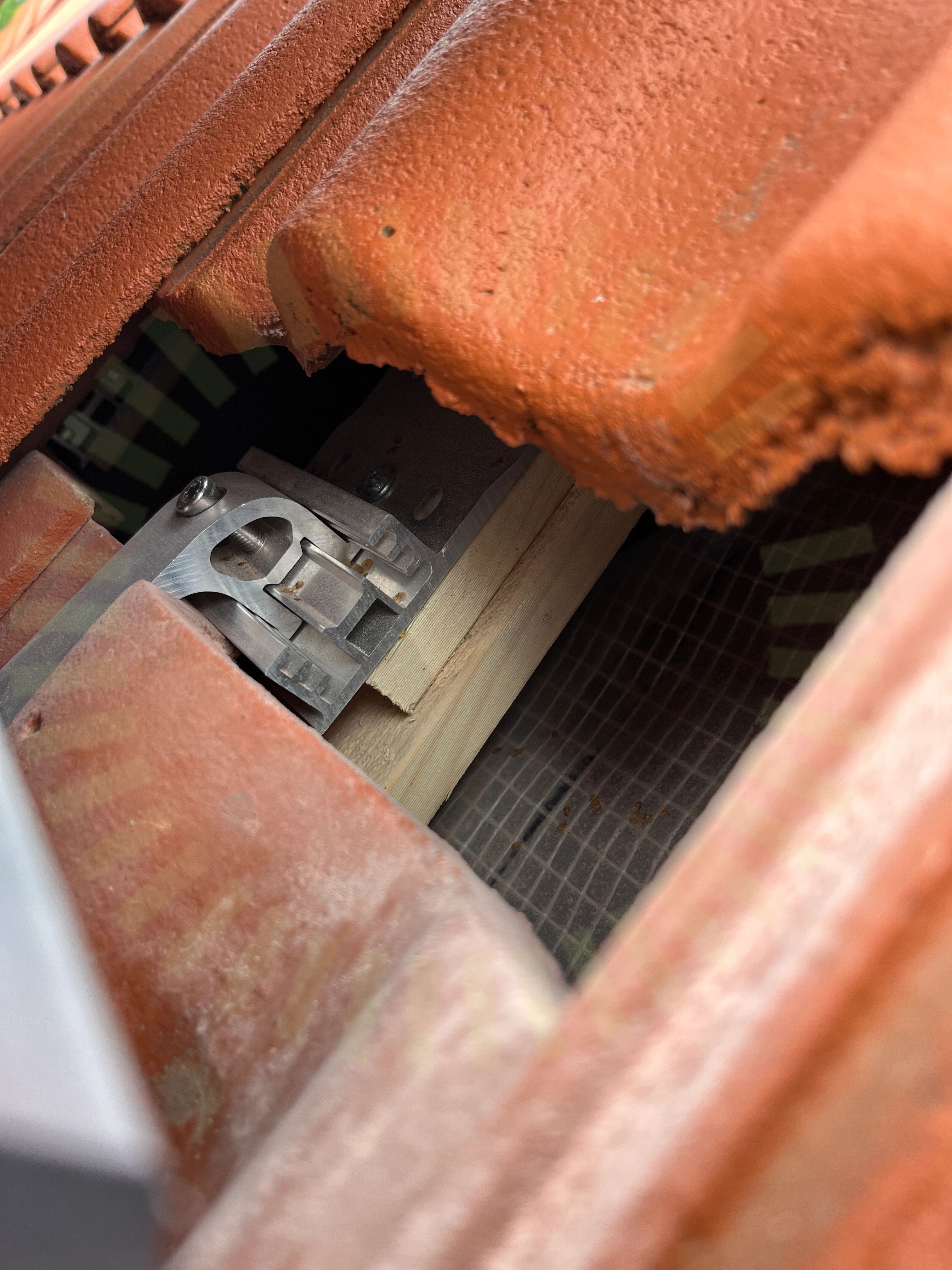

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

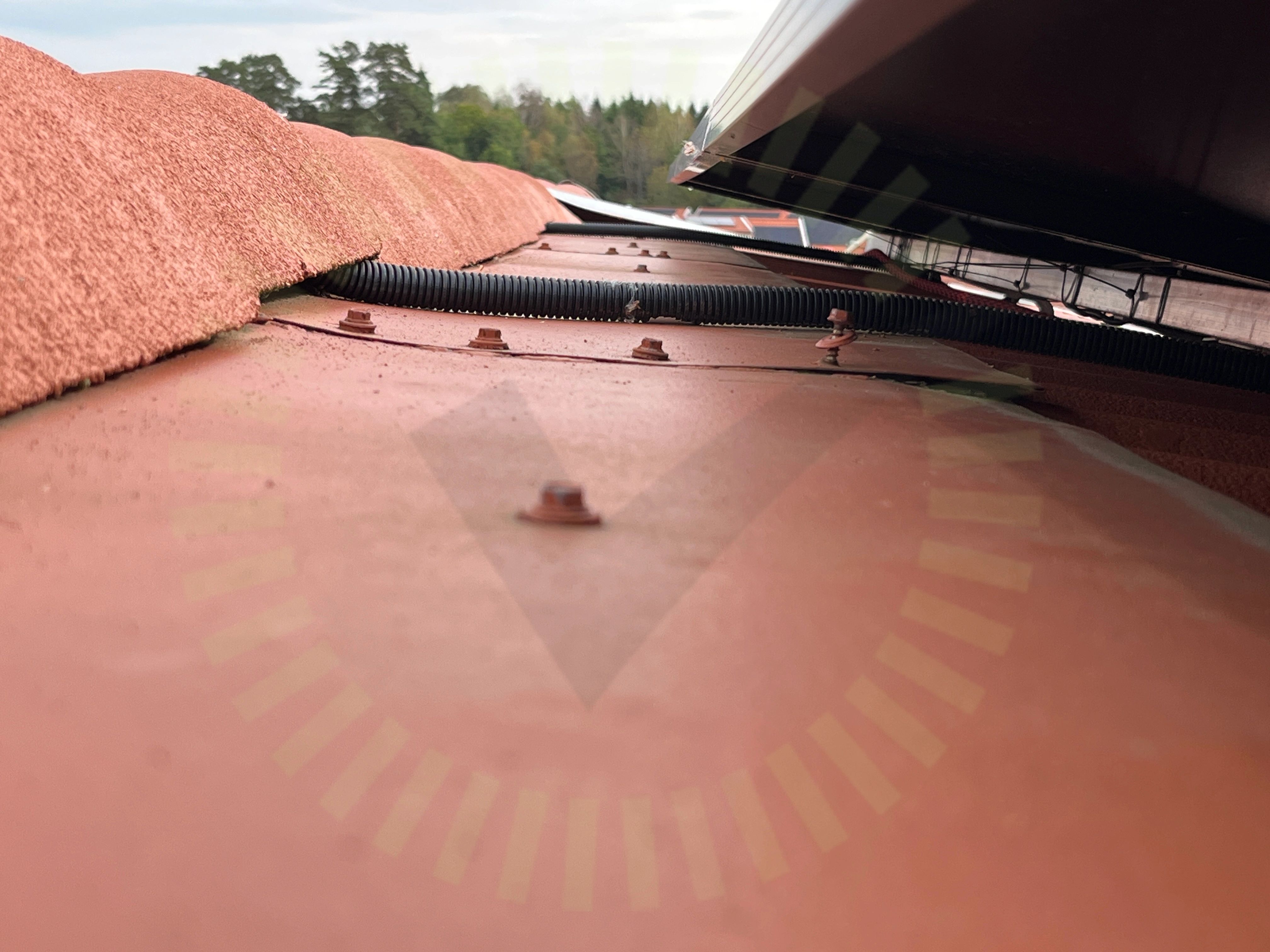

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

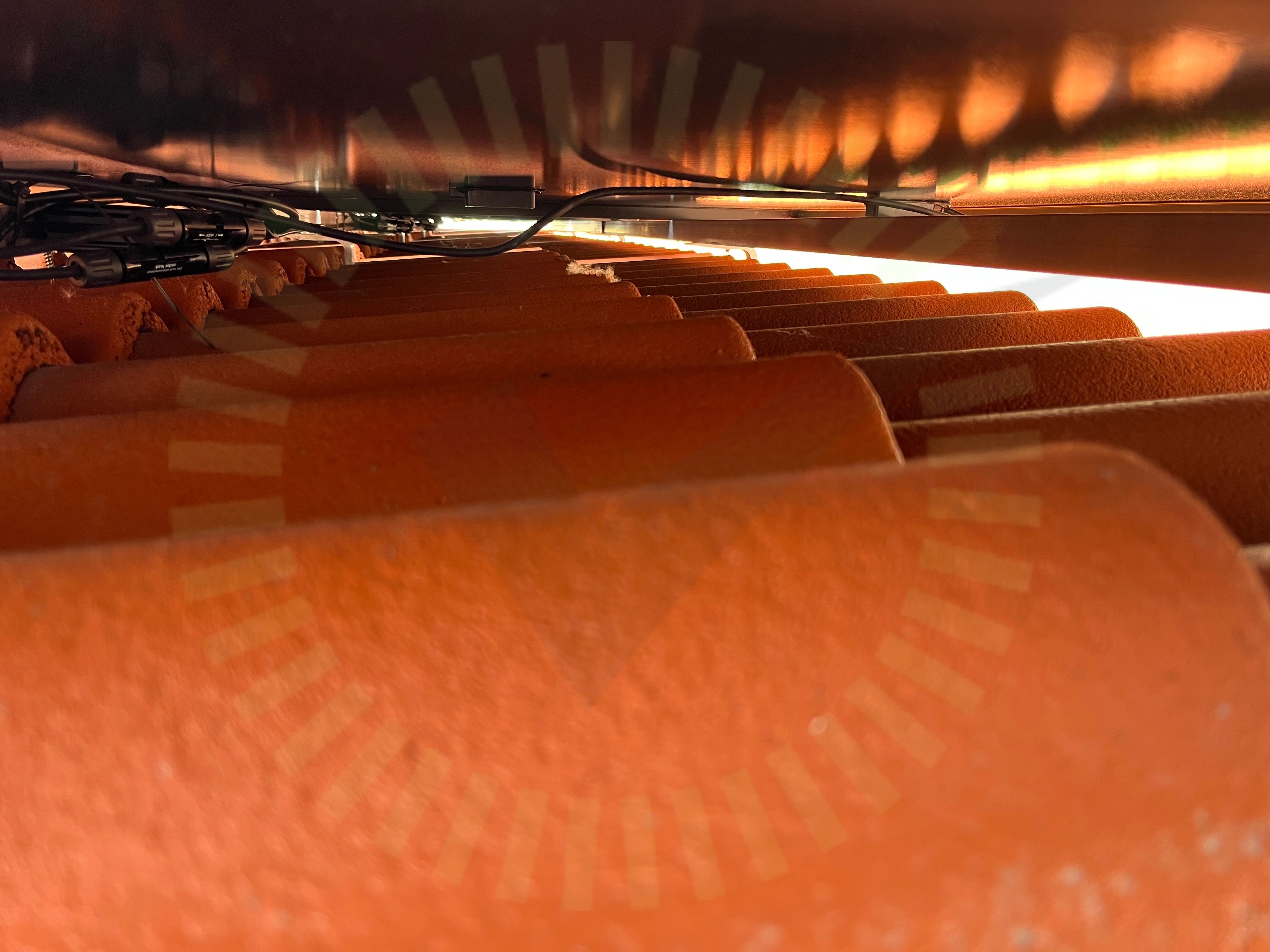

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.4 Infästningar

Inte godkänd

Takkroken sitter endast med 1 skruv.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

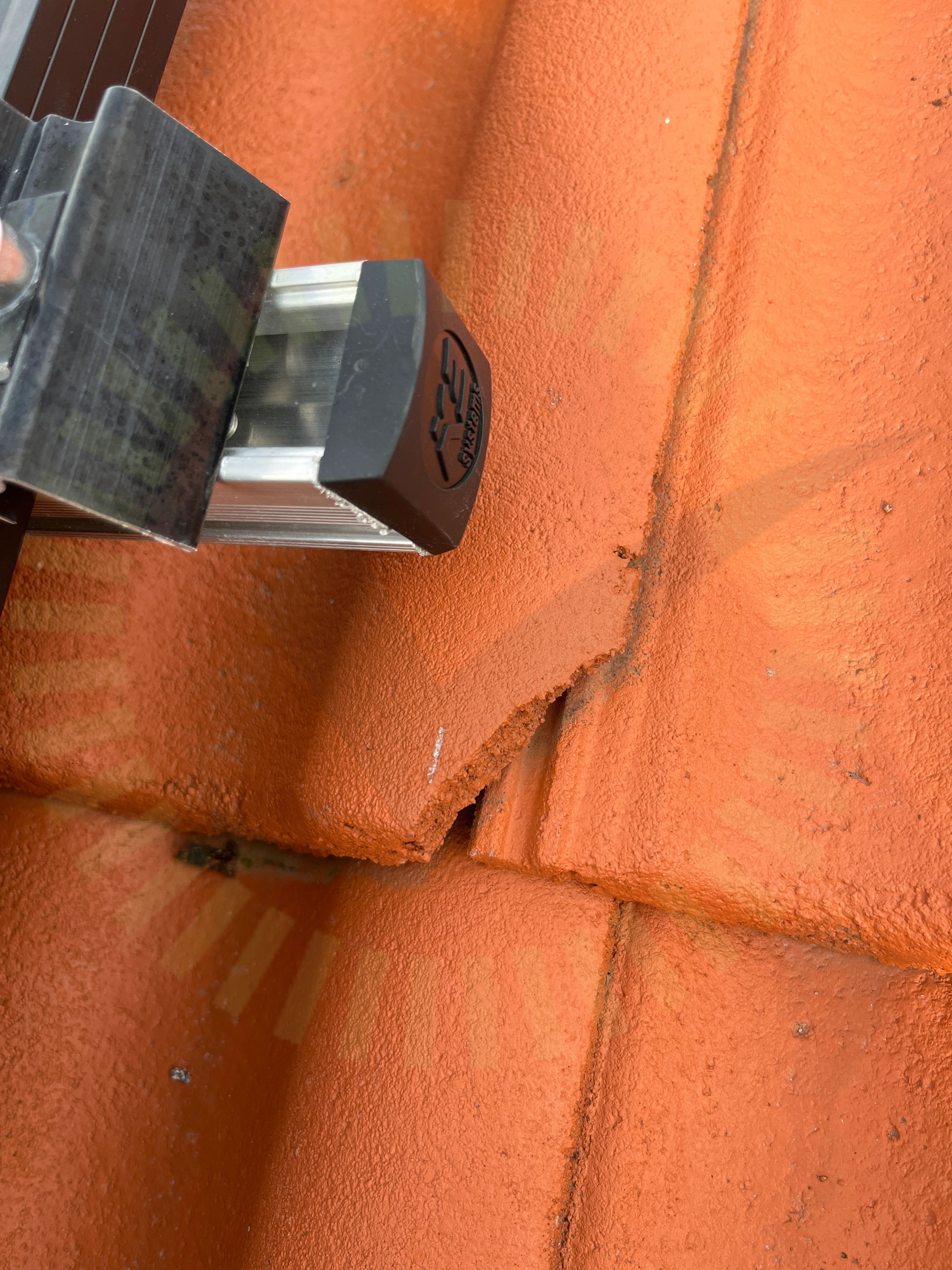

3.5 Skador

Inte godkänd

Skador noterade på taket runt installationen.

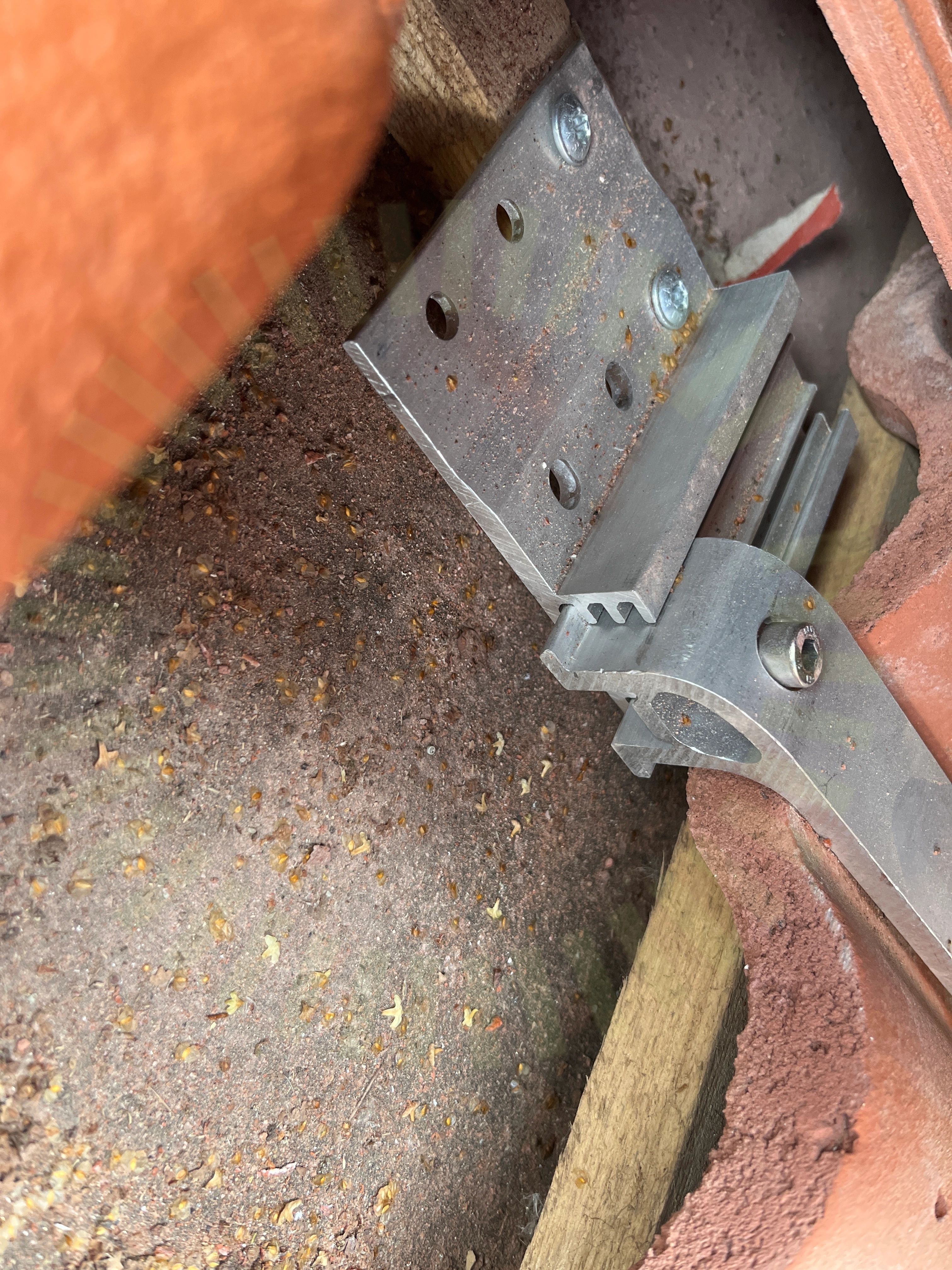

3.6 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9

Godkända kontrollpunkter

20/26

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Luxor: EcoLine M108

Anmärkningar

5/17

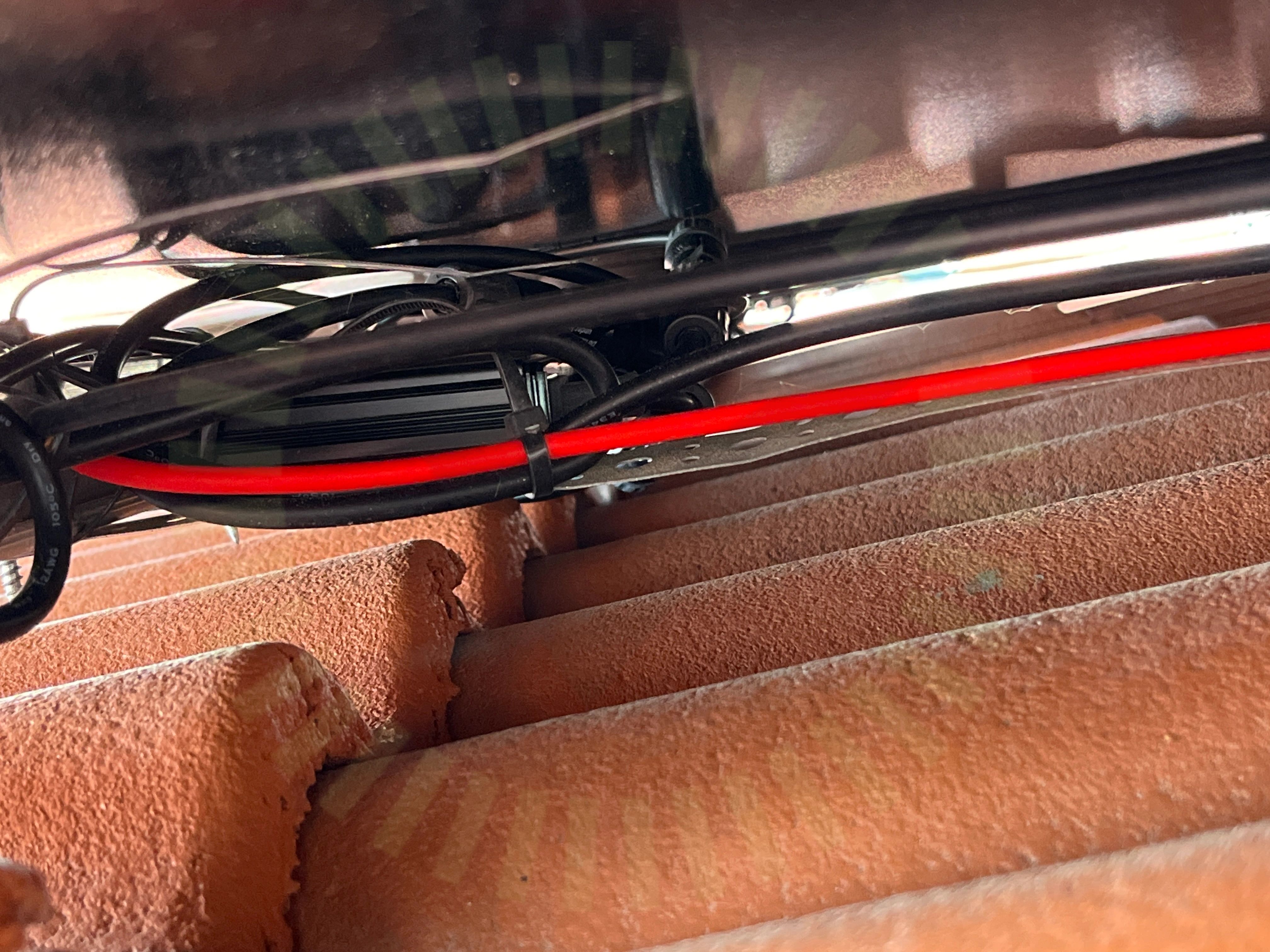

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

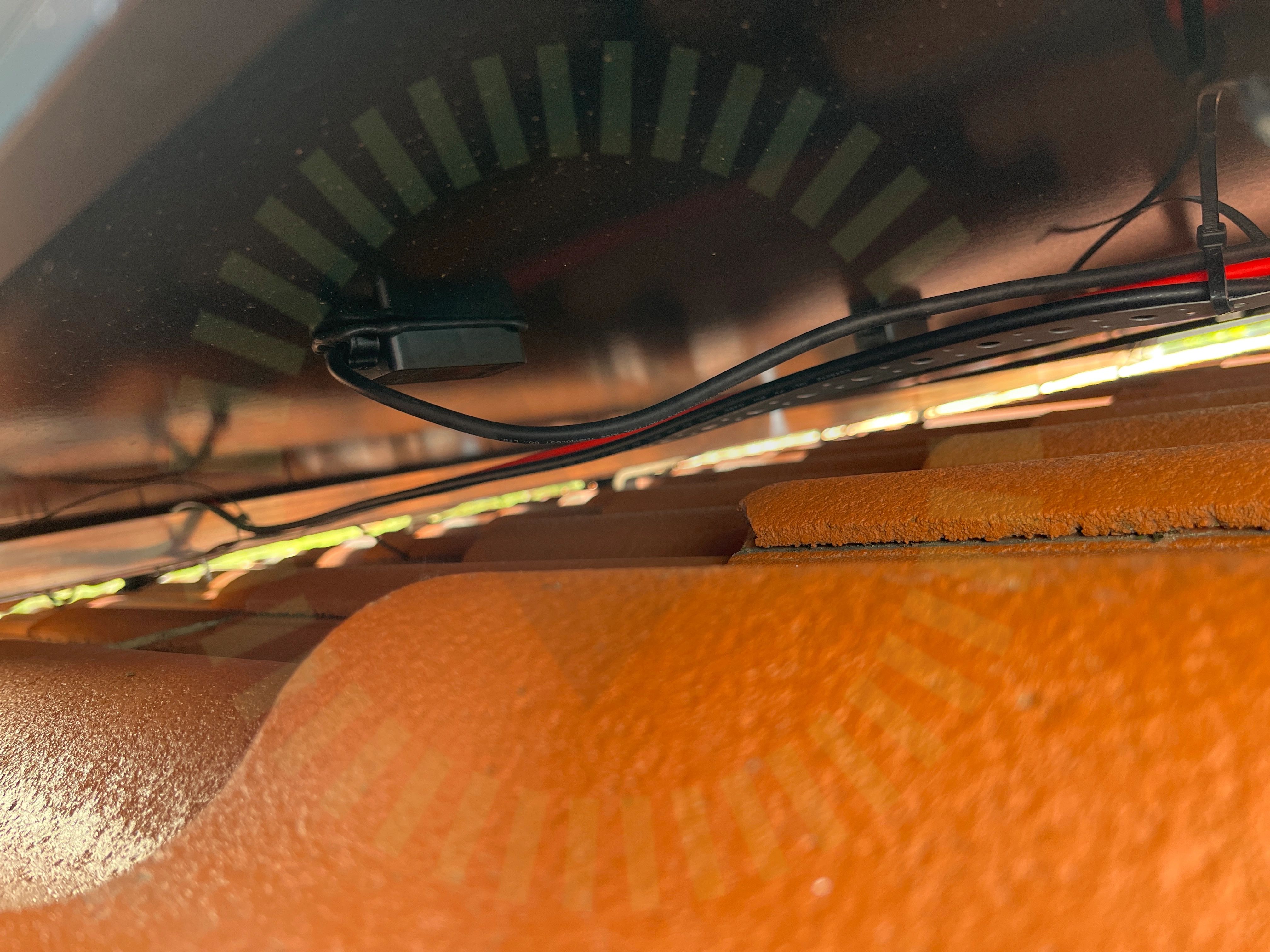

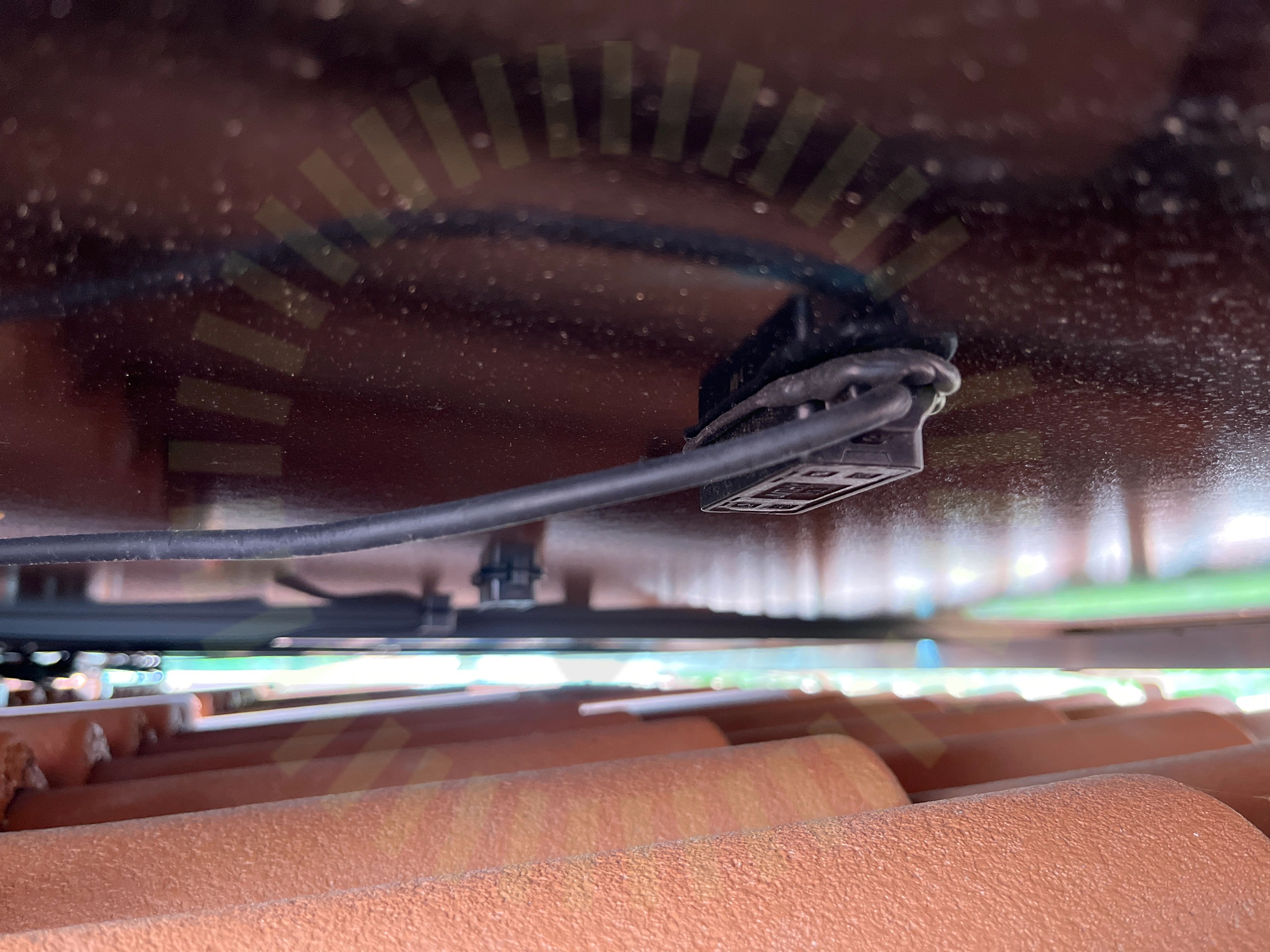

4.2 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.

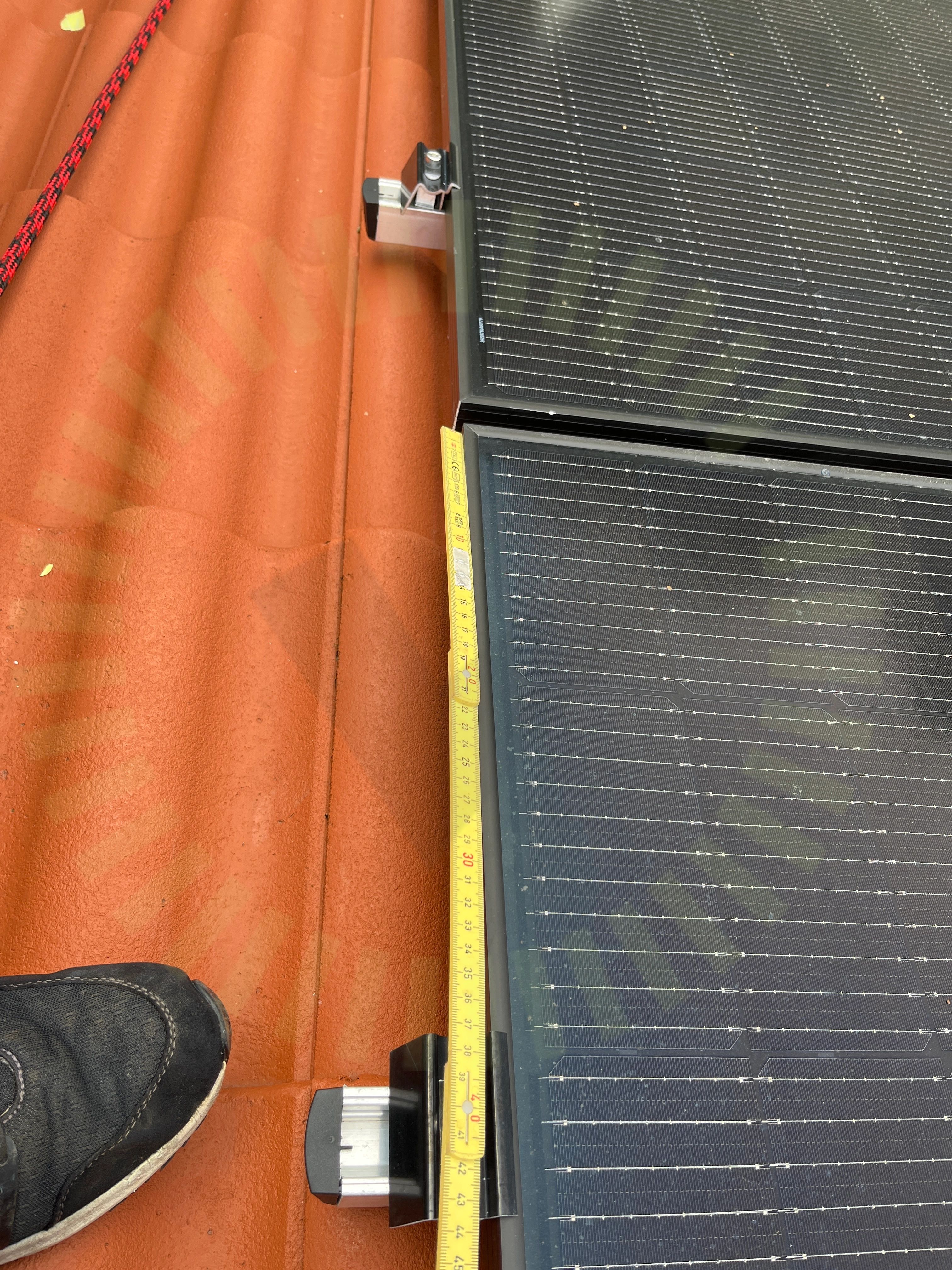

4.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Luxor Installationsmanual. 2022-06. Sida 20.

4.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

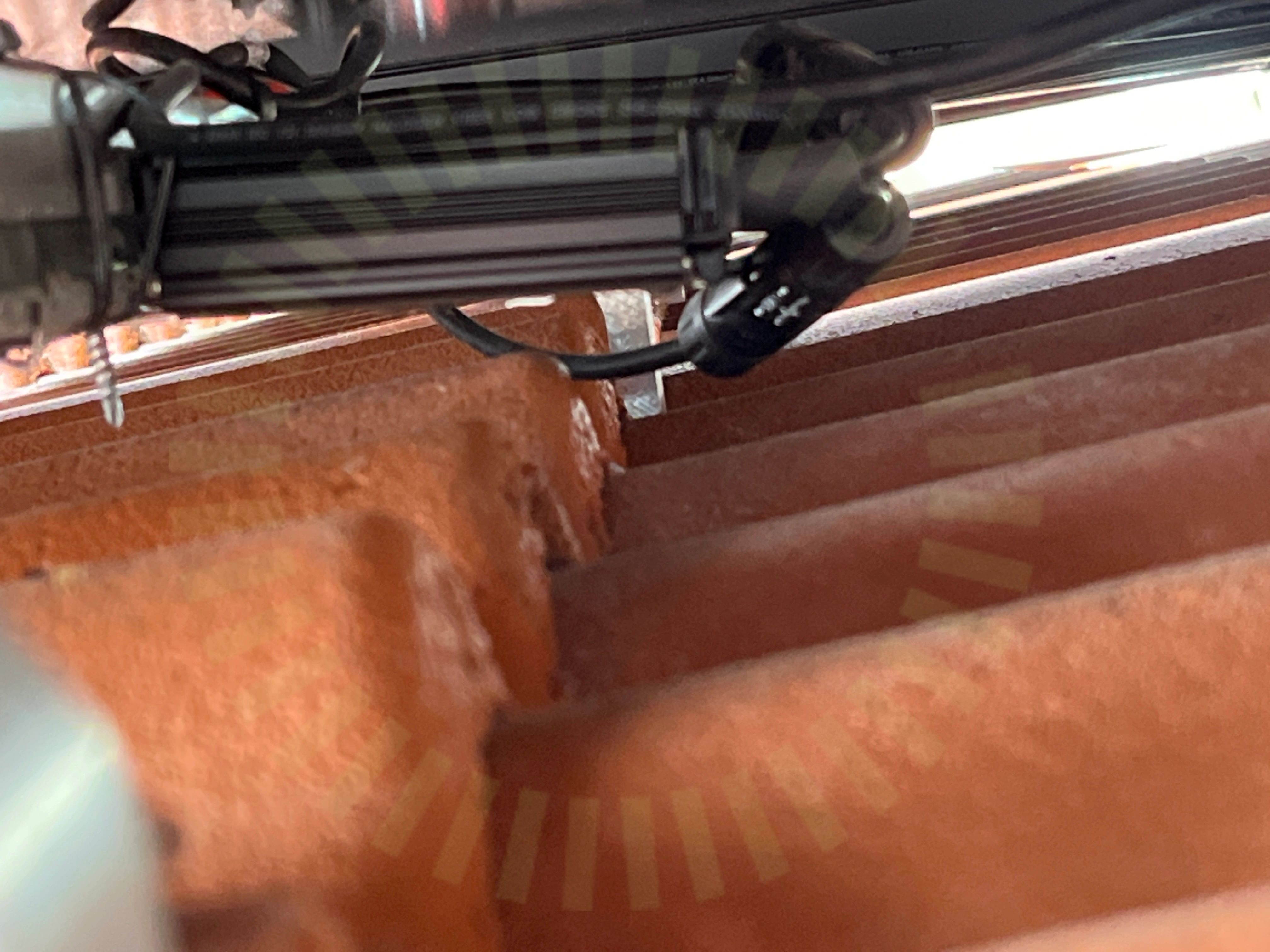

4.5 Stress på kontakter

Inte godkänd

Kontakten hänger i luften utan stöd.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/17

Böjradie kablageDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

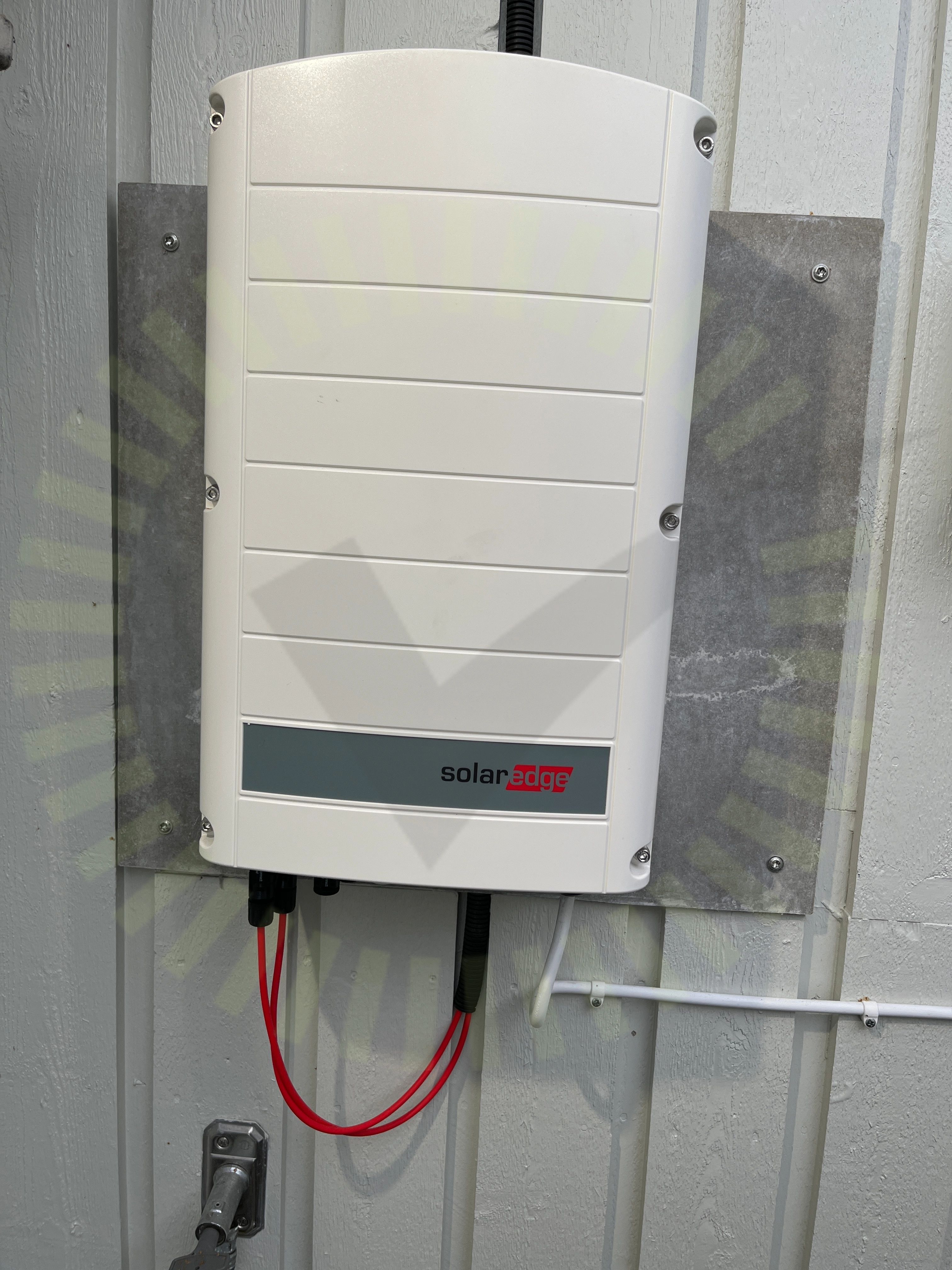

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/35

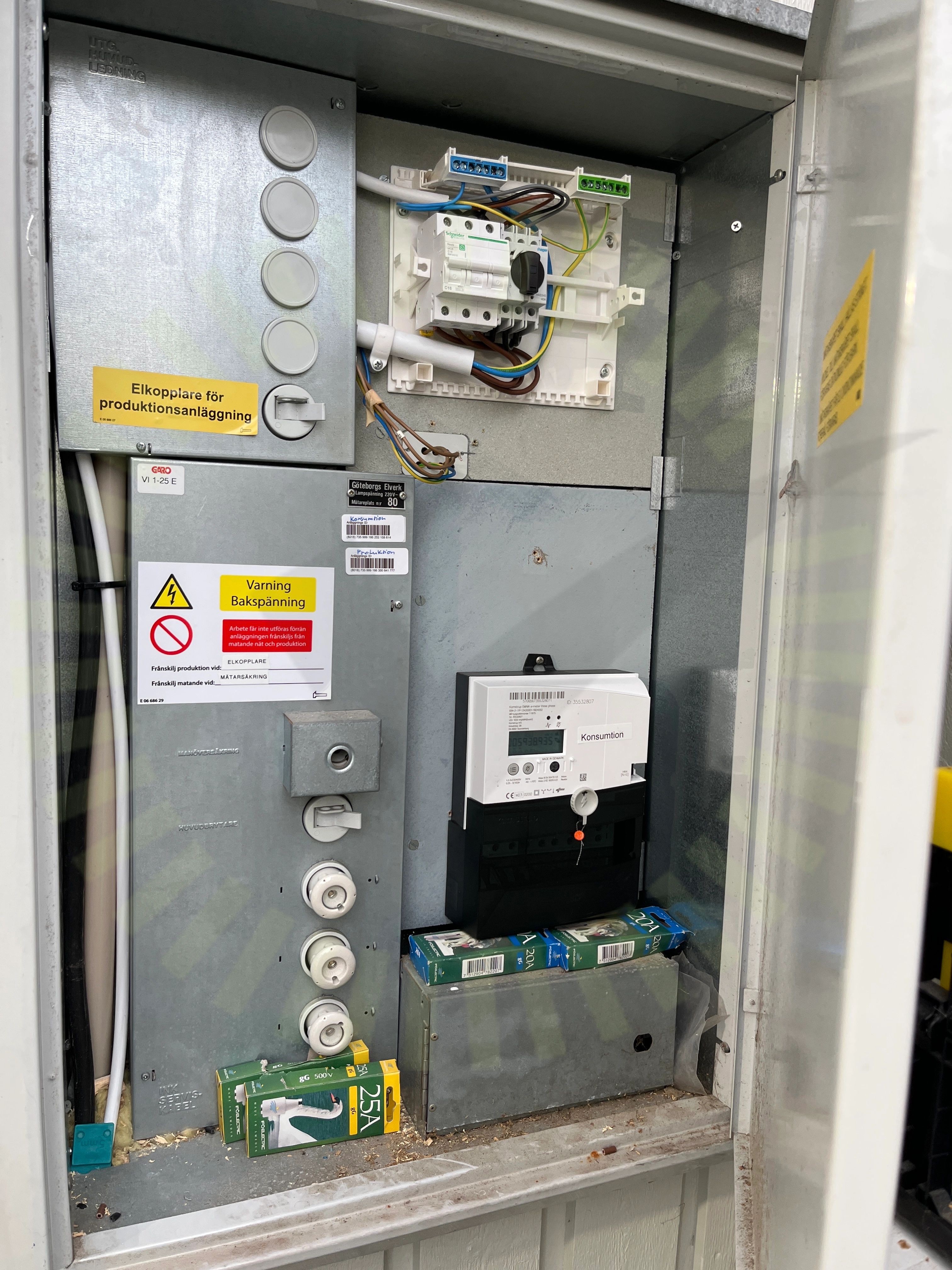

7.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

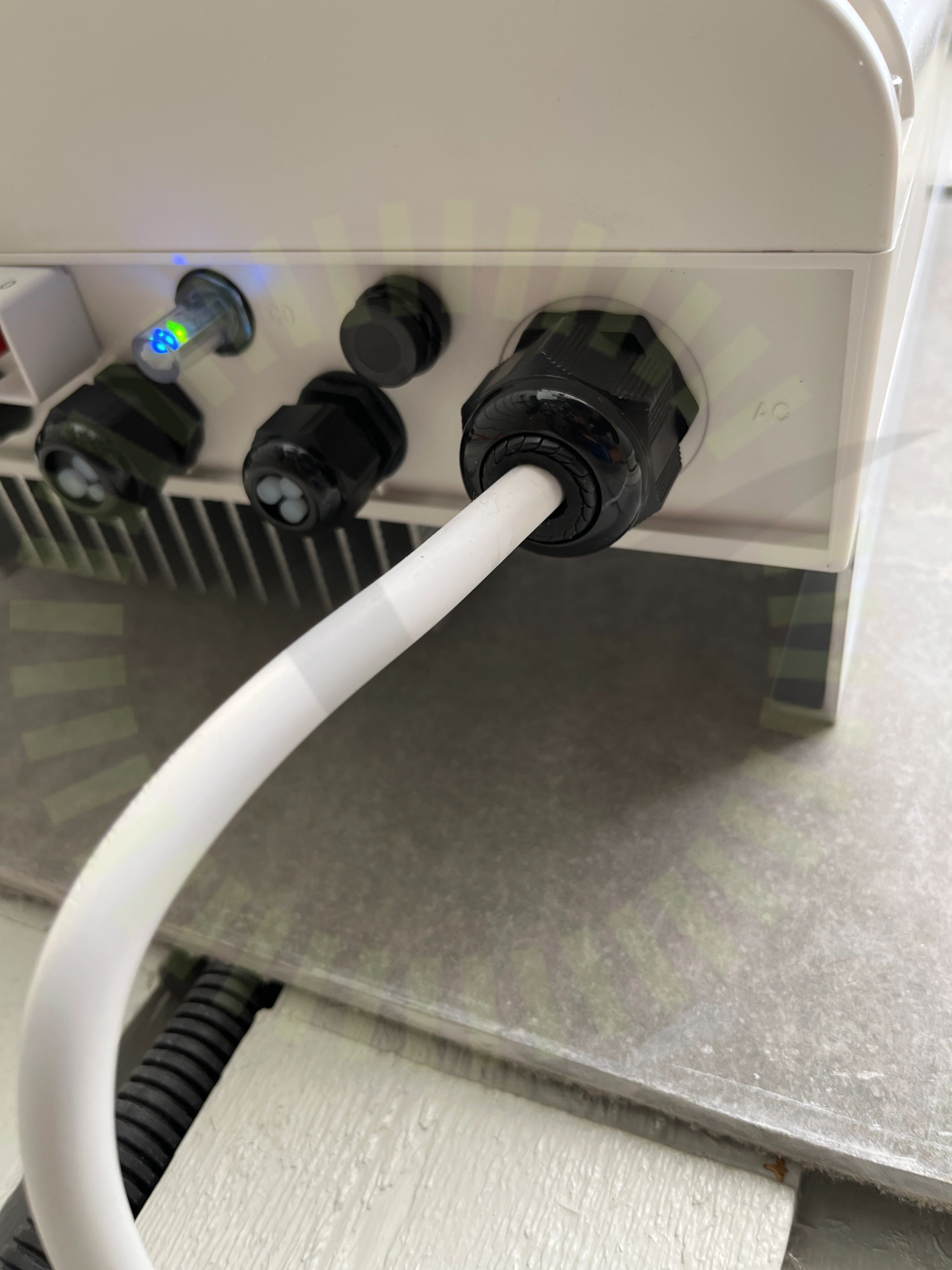

7.2 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

Godkända kontrollpunkter

33/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
