Besiktningsrapport

6.7
x

Installation genom

Electrotec Energy

Datum

14 juni 2023

Ort

Varberg, Hallands län
Panelkablagets böjradie
DC Kablage förläggning
Väderbeständigt material
75% godkända25% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54
MontagesystemMontagesystem Panntak
VäxelriktareSMA: STP (12-25)-50
TillbehörElmaterial: Kapsling
Electrotec Energy

Installerad av Electrotec Energy som har ett lågt snittbetyg på 7.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Leapton: LP182*182-M-54

Anmärkningar

3/8

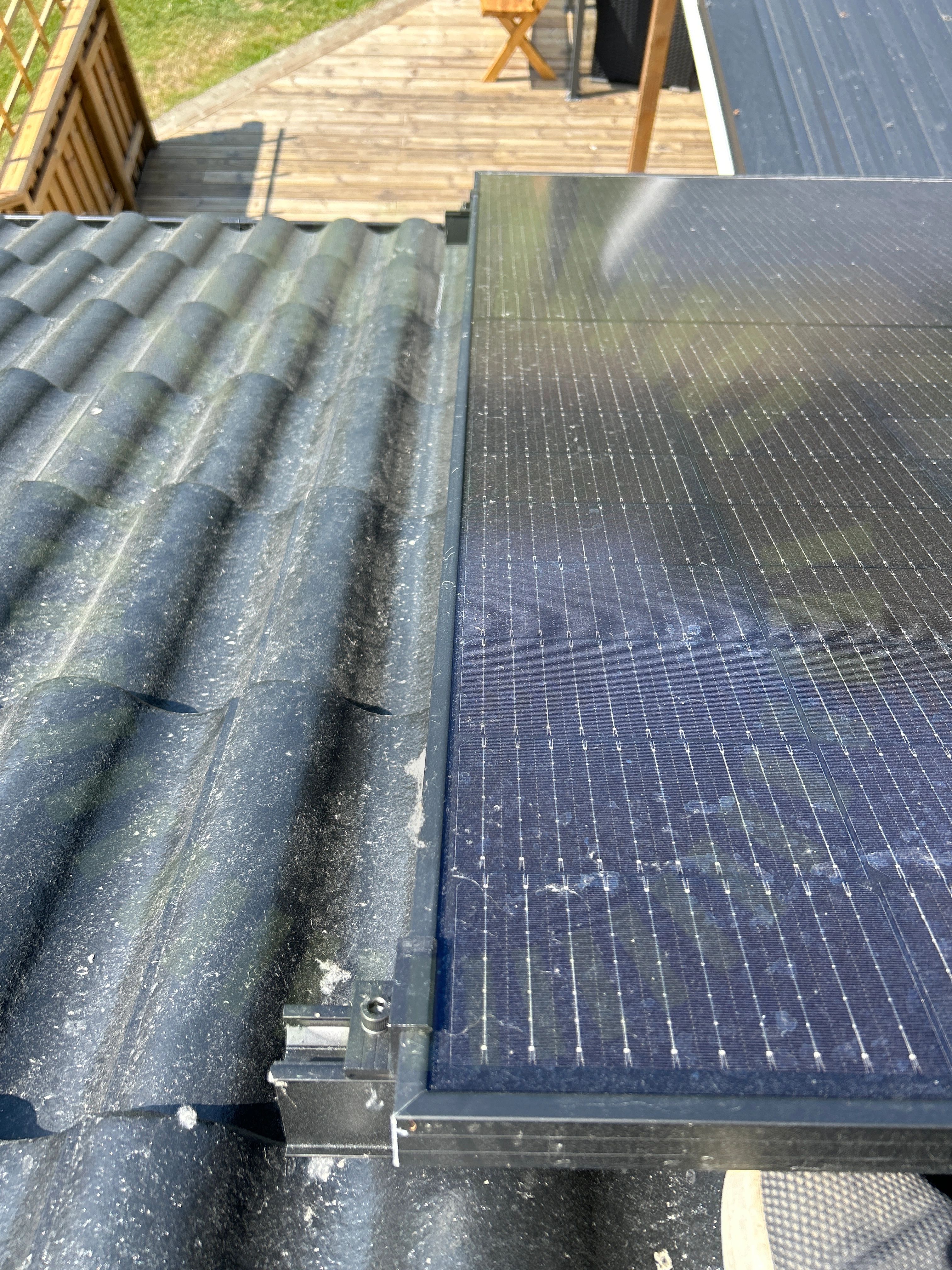

Solpaneler: Fästen: Placering

2.1 Solpaneler: Fästen: Placering

Inte godkänd

Panelernas fästen är placerade så långt ut det går på båda infästningarna. Olämplig placering då flera bättre möjligheter finns. Ramen är synligt böjd av sin egna vikt.

Tillverkarens anvisningar

2.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

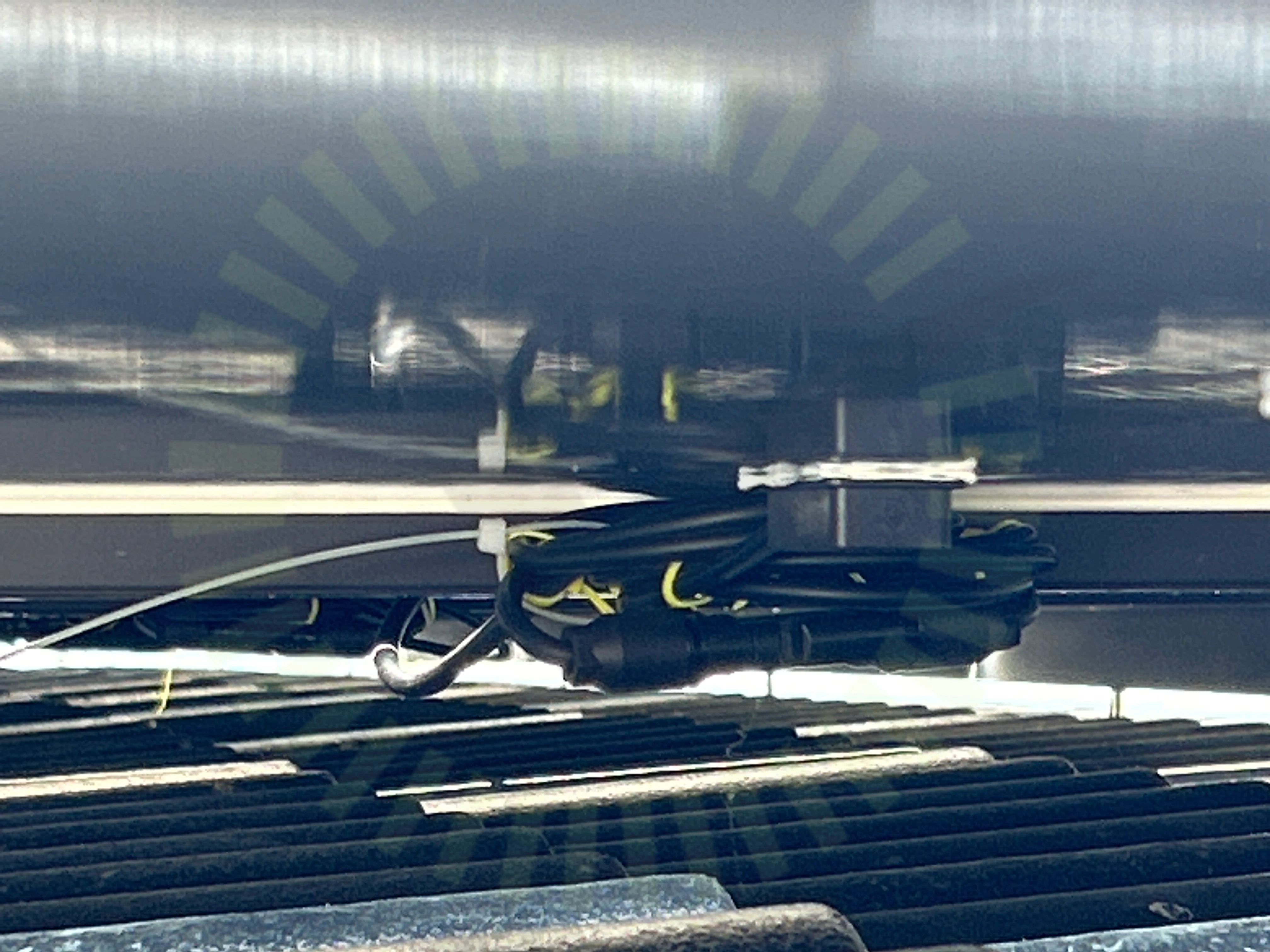

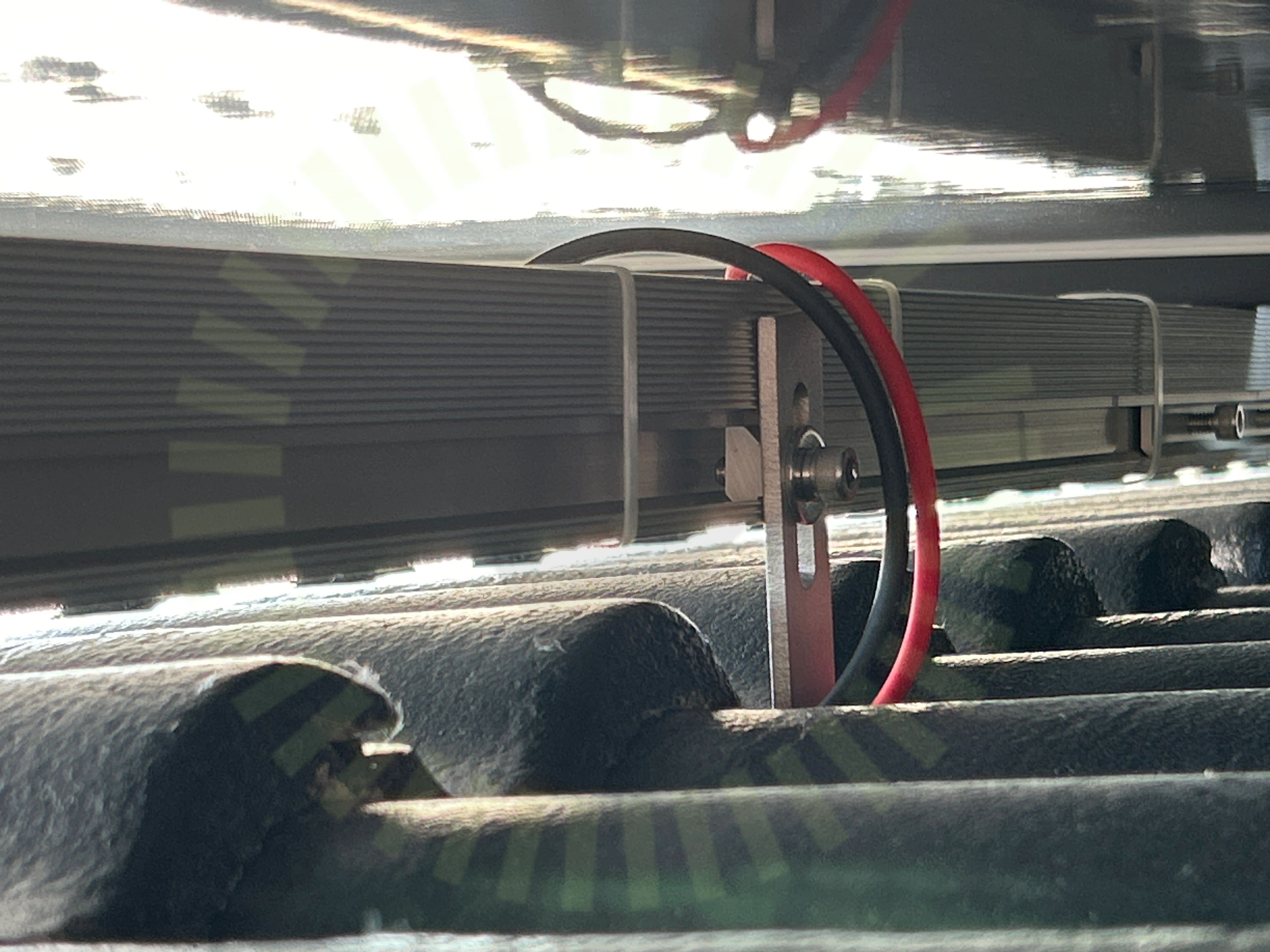

Panelkablagets böjradie

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

4/8
Föremål mot bakstyckePanelramar separeradePunktbelastningSkugga

Ej tillgängligt vid besiktning

1/8
Strängförläggning

Montagesystem Panntak

Anmärkningar

12/27

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad eller manualer finns tillgängligt.

DC kabel förläggning

3.2 DC kabel förläggning

Inte godkänd

Kablage ligger utan skydd där det går in under takpannorna.

3.3 Råspontsinfästning

Inte godkänd

Infästningar sitter med 2 skruvar i råspont på vissa ställen. Underlag för gjord infästning saknas.

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bilder är tagna på genomföringar. Ingen av de utförda takgenomföringarna är fackmässigt utförda.

3.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera överhäng mot finns inte tillgängligt.

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.7 Termisk brytpunkt skenor

Inte godkänd

Lastberäkning saknas. Underlag för att se om termisk brytpunkt behövs finns inte tillgänglig.

3.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot inte tillgängligt.

3.9 Underliggande takpanna

Inte godkänd

Flertal krokar ligger mot den underliggande takpannan.

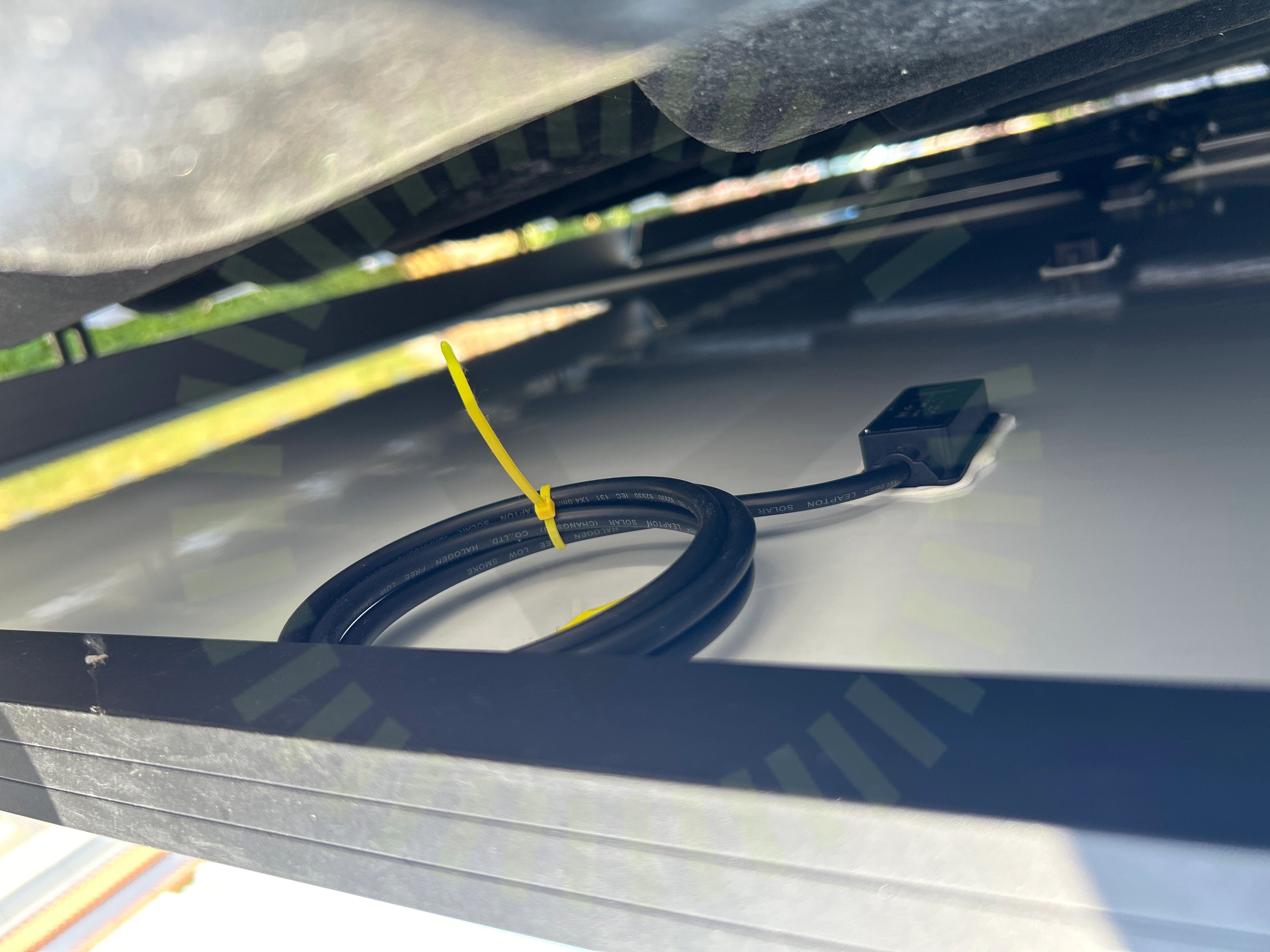

Väderbeständigt material

3.10 Väderbeständigt material

Inte godkänd

Använda buntband är inte väderbeständiga samt att kablage hänger kvar i förpackningsbuntband.

SS 436 40 00 (522.11)

3.11 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera infästningarnas avstånd till varandra mot saknas.

3.12 Takstolsinfästning

Inte godkänd

Flera skruvar har missat takstolarna.

Godkända kontrollpunkter

15/27
Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningÄndklämmor

SMA: STP (12-25)-50

Anmärkningar

6/37
Avstånd närliggande objekt

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar till närliggande objekt.

Operating manual, STPxx-50-BE-en-10, Sida 24
DC Kablage förläggning

4.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

4.3 Kabeldimensionering

Rekommendation

Kabel till husets central kan nu matas av växelriktaren och av inkommande. Kabeln är eventuellt inte dimensionerad för den sammanlagda lasten. Ledningsdimensionering rekommenderas.

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

4.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Operating manual, STPxx-50-BE-en-10, Sida 35

Godkända kontrollpunkter

28/37
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngschemaSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
GenomföringarTillförlitligt fästSträngdesign
