1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.3
Installation genom
Nordpolen Energi
Datum
11 mars 2024
Ort
Hisings Kärra, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerDenim: U M3 XXX BB 108H
OptimerareSolarEdge: P300-P505
MontagesystemK2: SingleRail: Single Hook 3S
MontagesystemK2: Standing Seam Clamps: Single Rail
VäxelriktareSolarEdge: SE3K-10K
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Anmärkningar
1/7

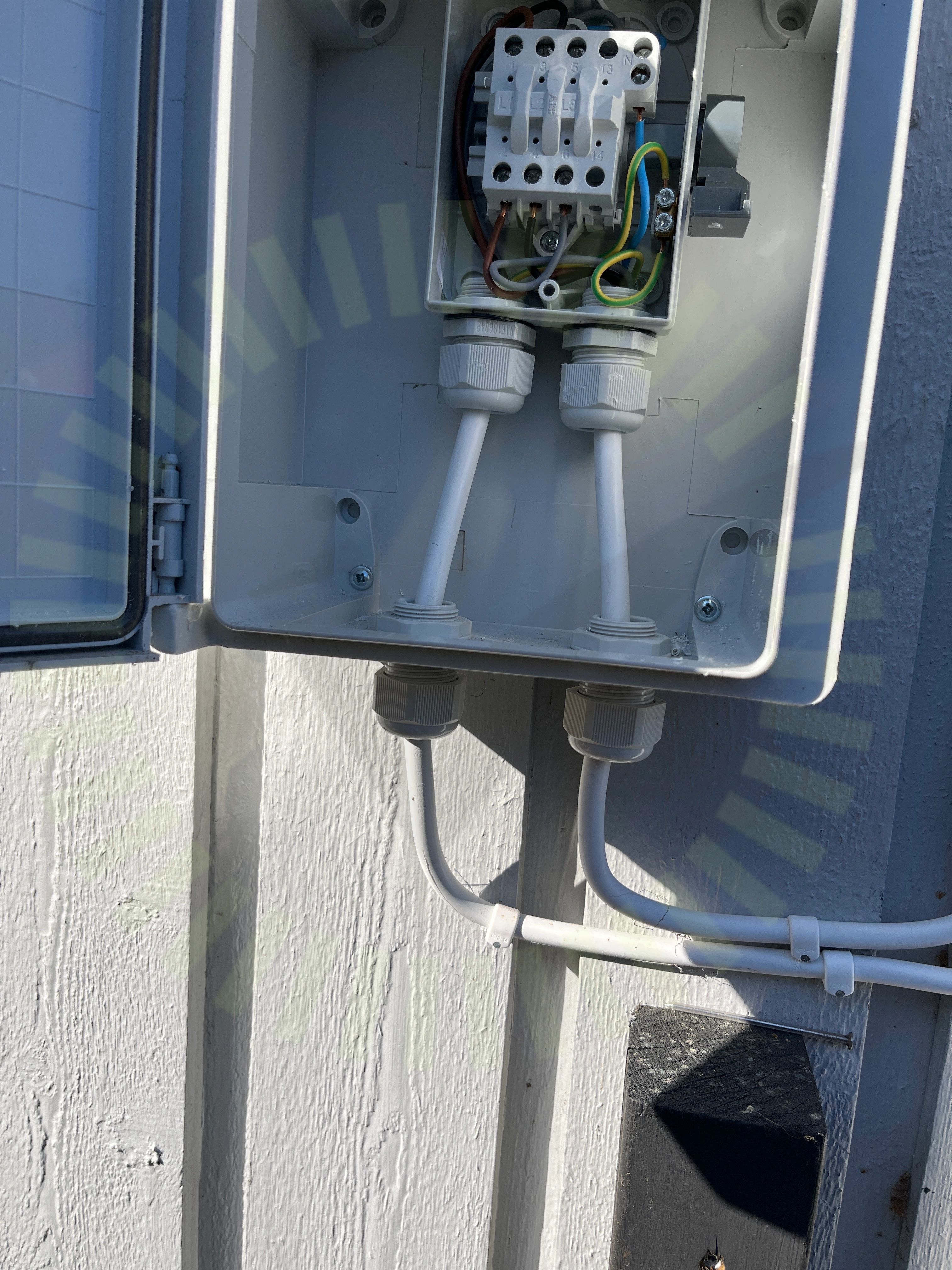

2.1 Kabelinföringar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U M3 XXX BB 108H
Anmärkningar
3/16

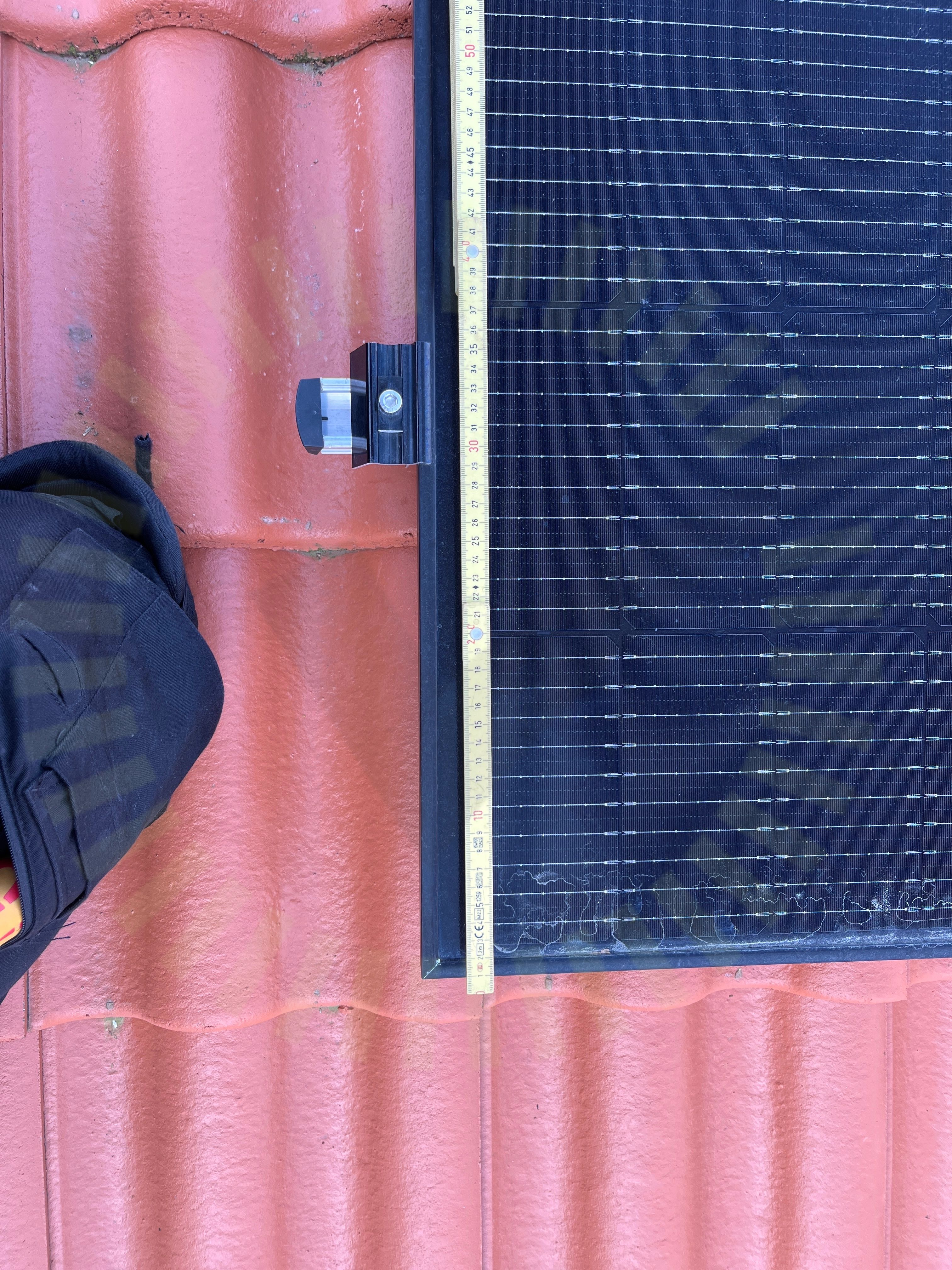

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation manual Denim V.Feb-2024-1, Sida 10-12

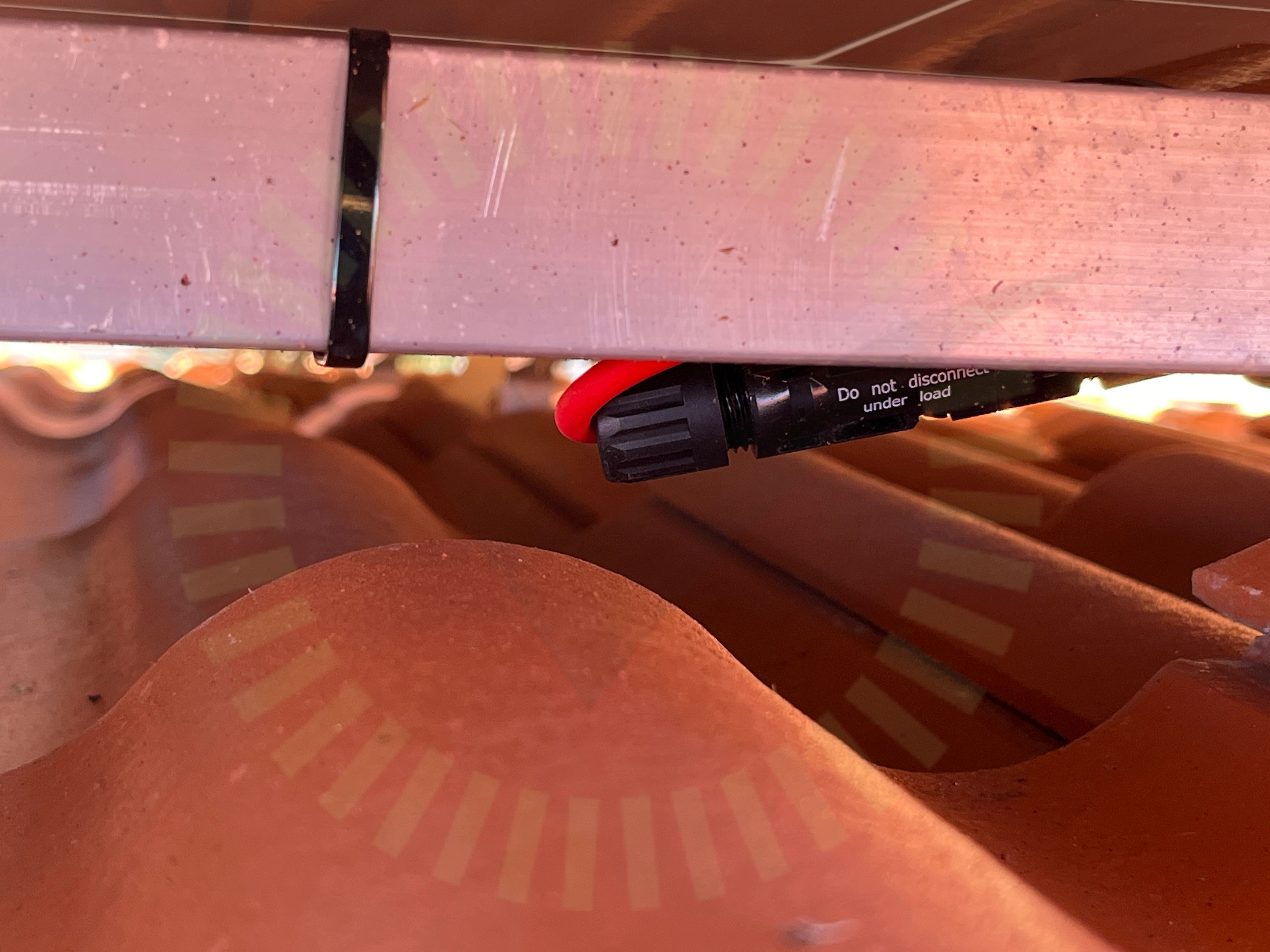

3.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation manual Denim V.Feb-2024-1, Sida 13

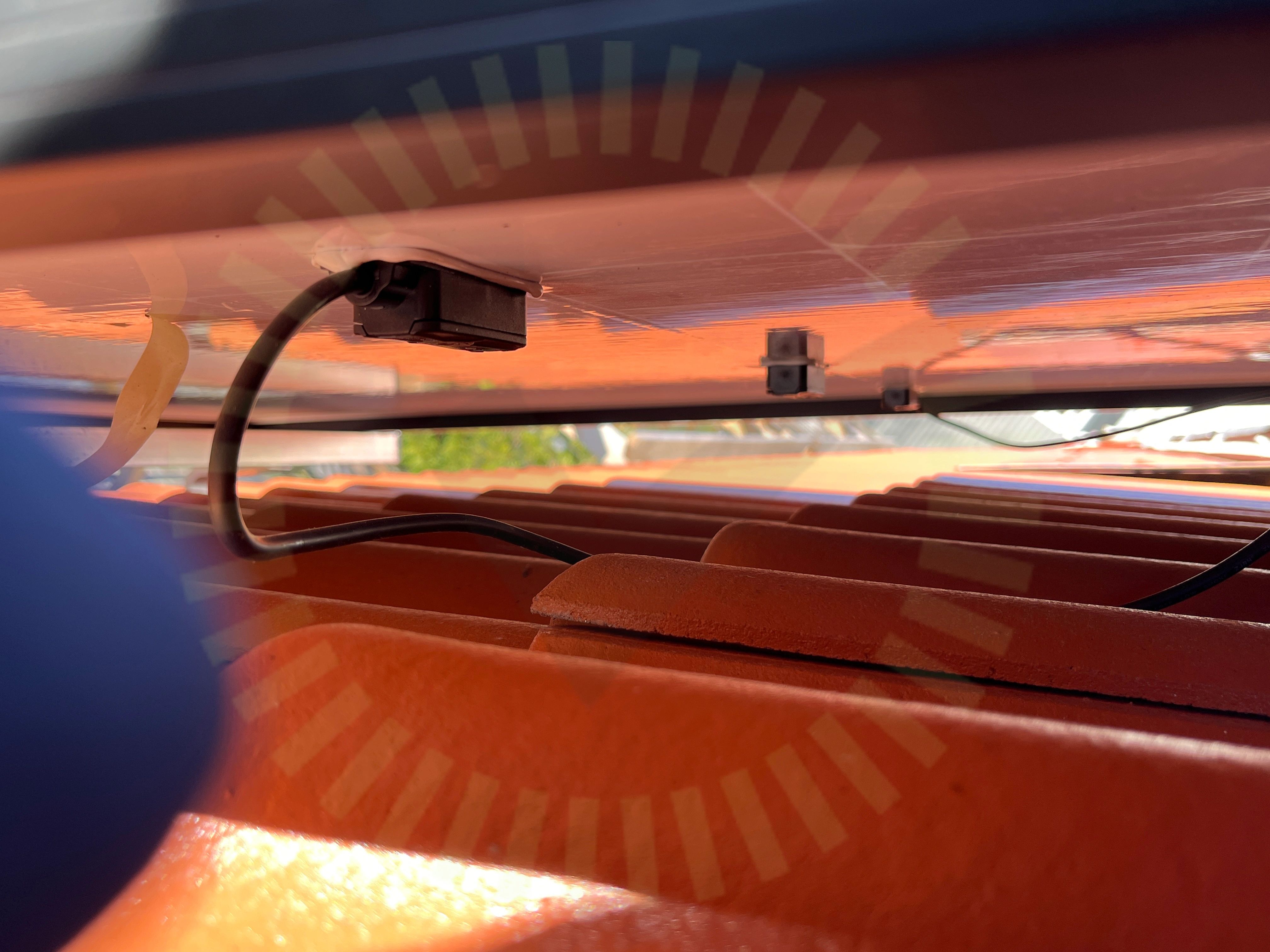

3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp och kabeln är inte dragavlastad vilket påverkar kopplingslådan. Detta gäller på båda takytorna.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
5/26

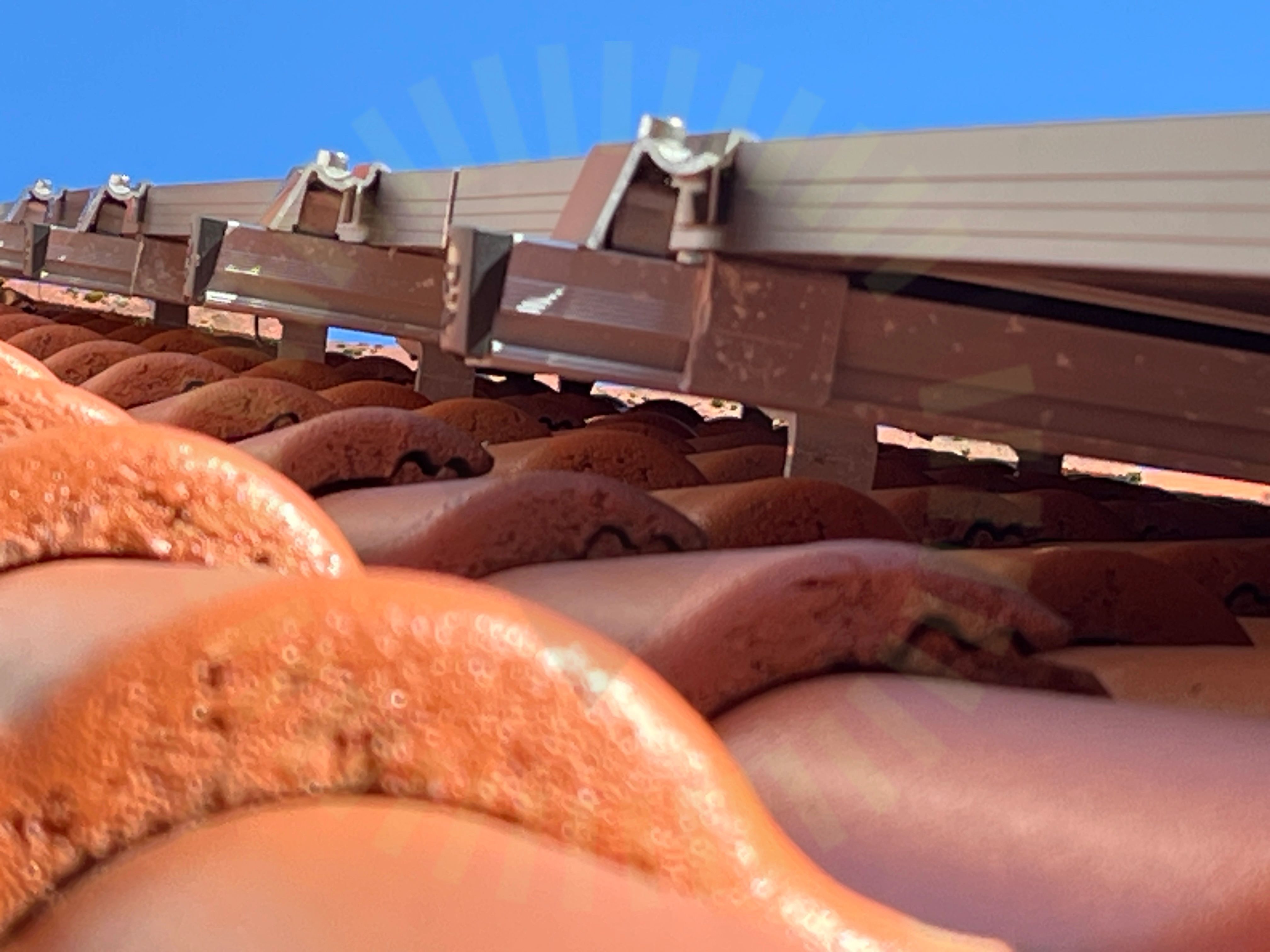

4.1 Föremål mellan skena och panelram
Inte godkändDistanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

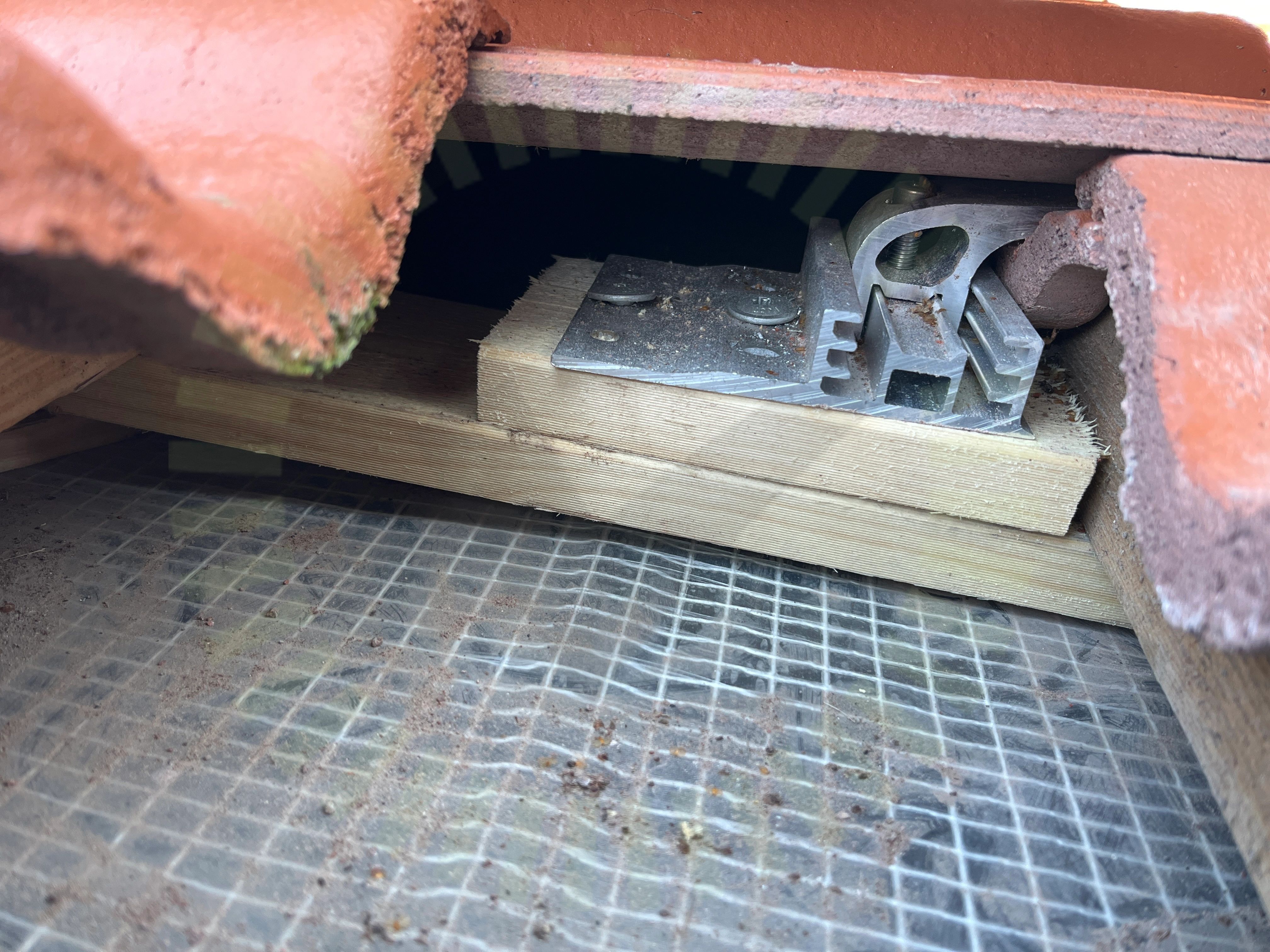

4.2 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Skruven är även så långa så dom kommer skava eller penetrera plasten.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

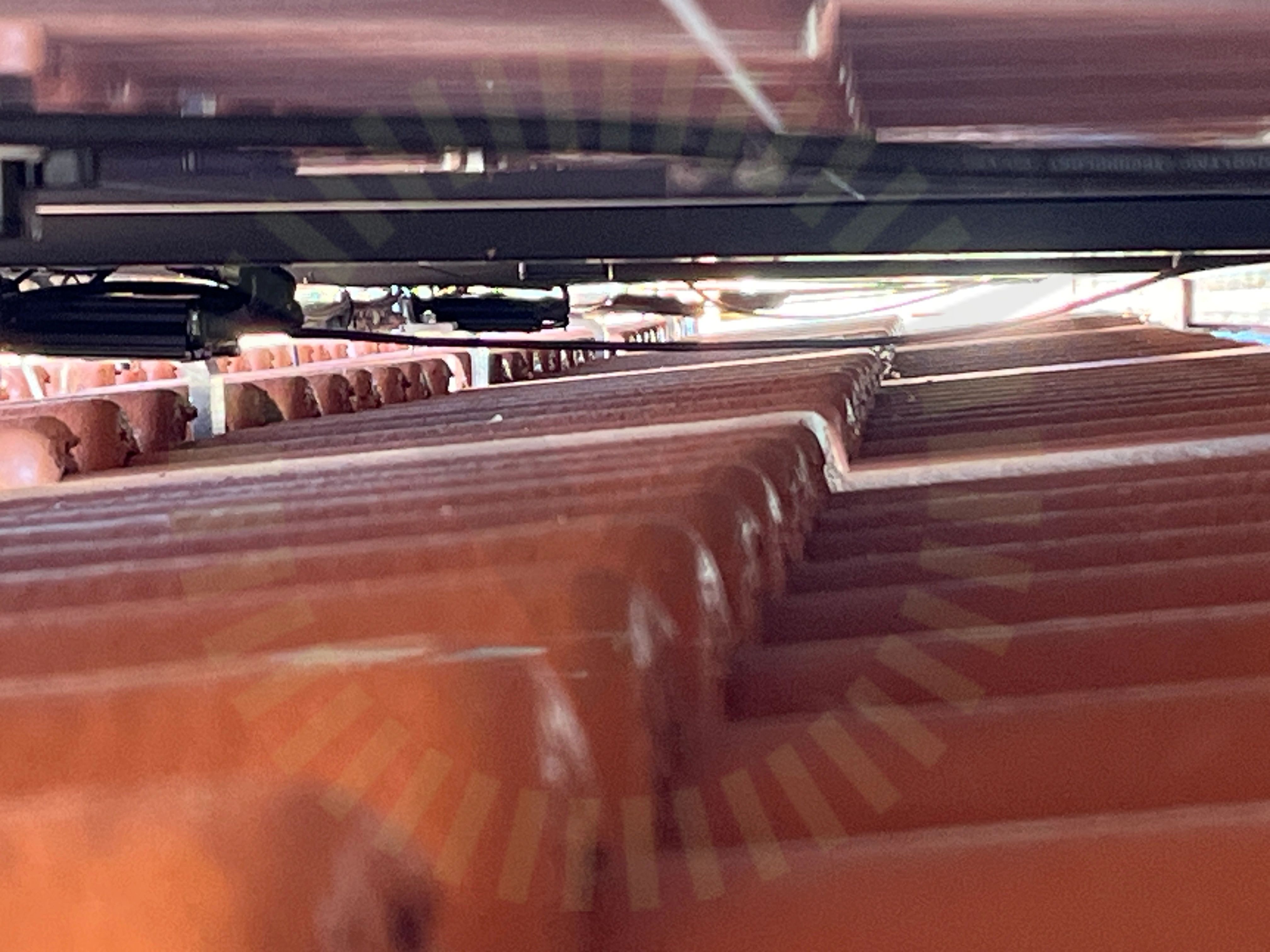

4.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
4.4 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

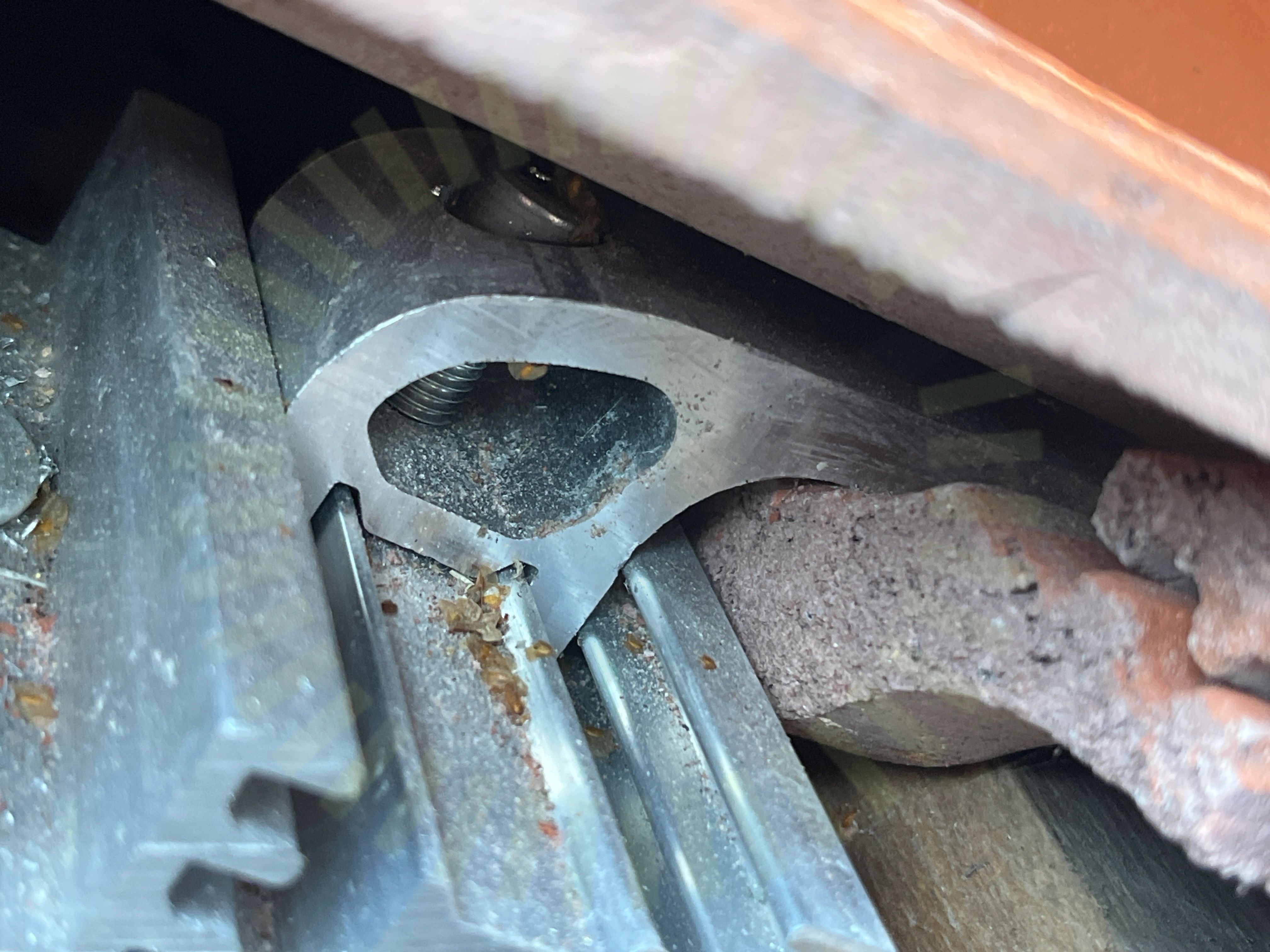

4.5 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Godkända kontrollpunkter
21/26DC kabel förläggningFrämmande materialInfästningarKabeldragning mellan takytorKlämmans placering i skenaKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad takkrokVäderbeständigt materialÄndklämmor
Tak 1, K2: Standing Seam Clamps: Single Rail
Anmärkningar
1/205.1 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Detta gäller taklutningen på takkupan.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakgenomföringVal av klämmaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/20CC mått InfästningSkenornas överhäng
Tak 1, SolarEdge: P300-P505
Anmärkningar
4/6

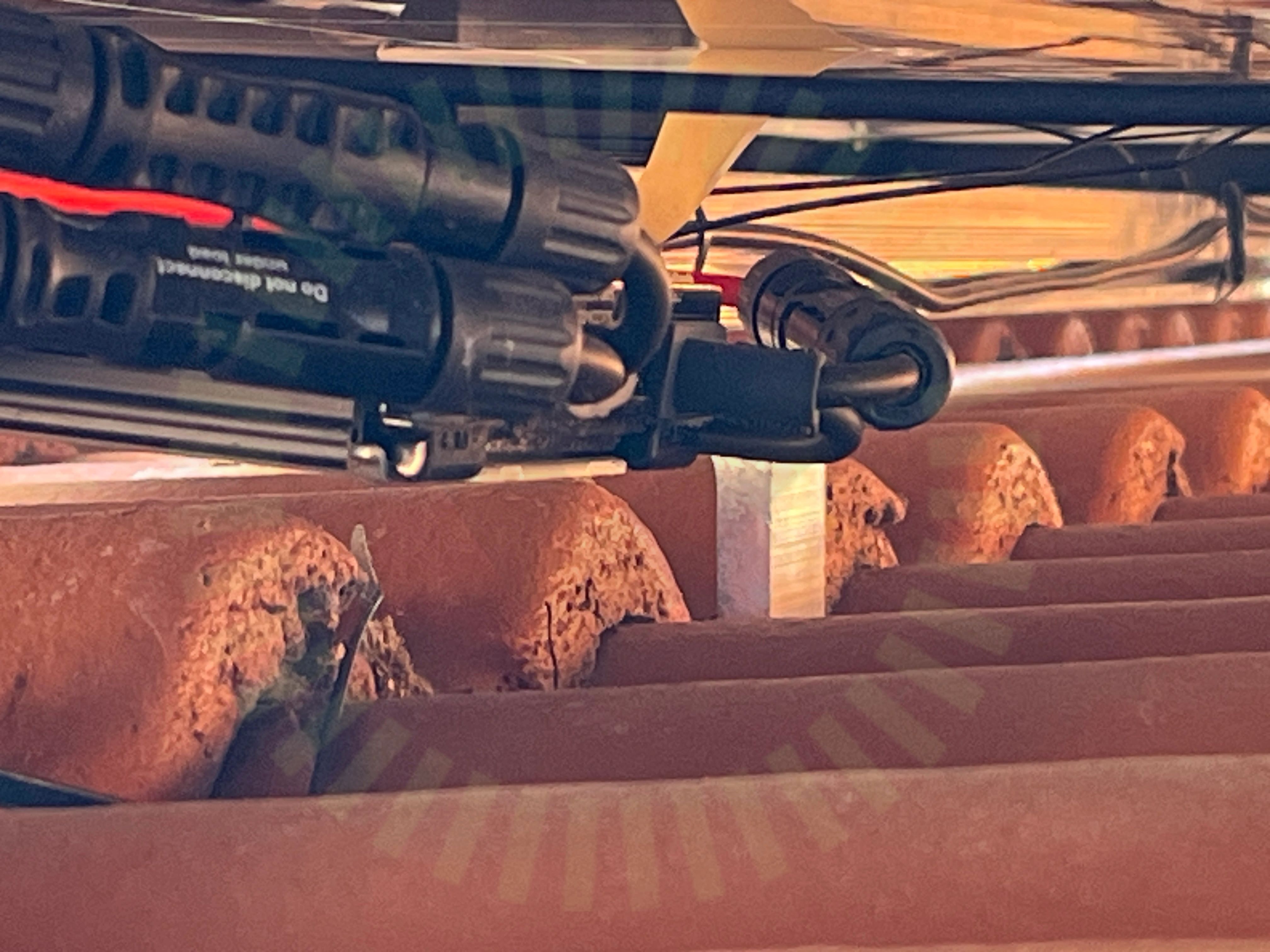

6.1 Dragavlastade
Inte godkändFör skarpa böjar vid optimerarna.
Tillverkarens anvisningar

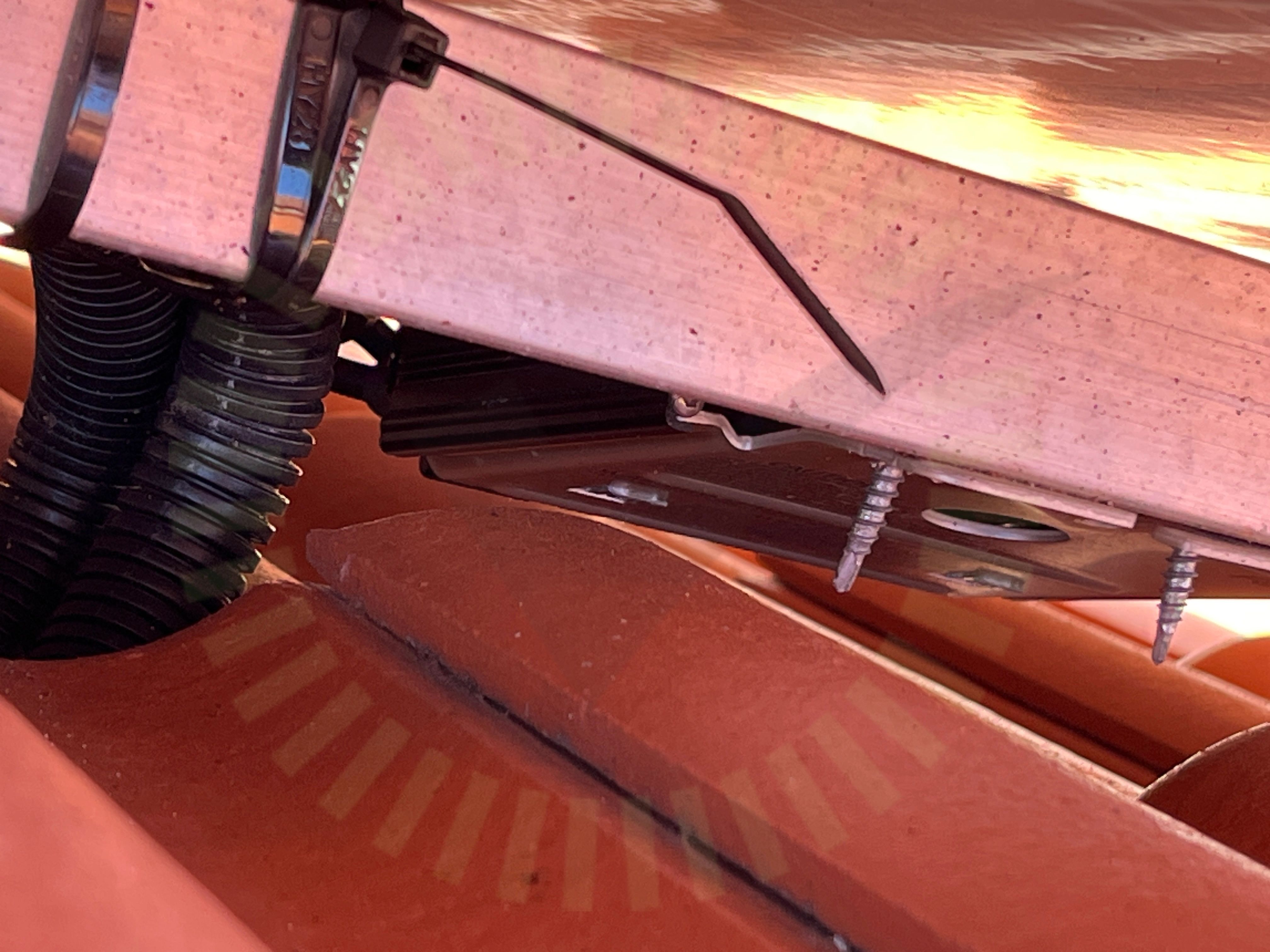

6.2 Fastsäkring av produkt
Inte godkändOptimerarens fäste har böjt sig.
Tillverkarens anvisningar

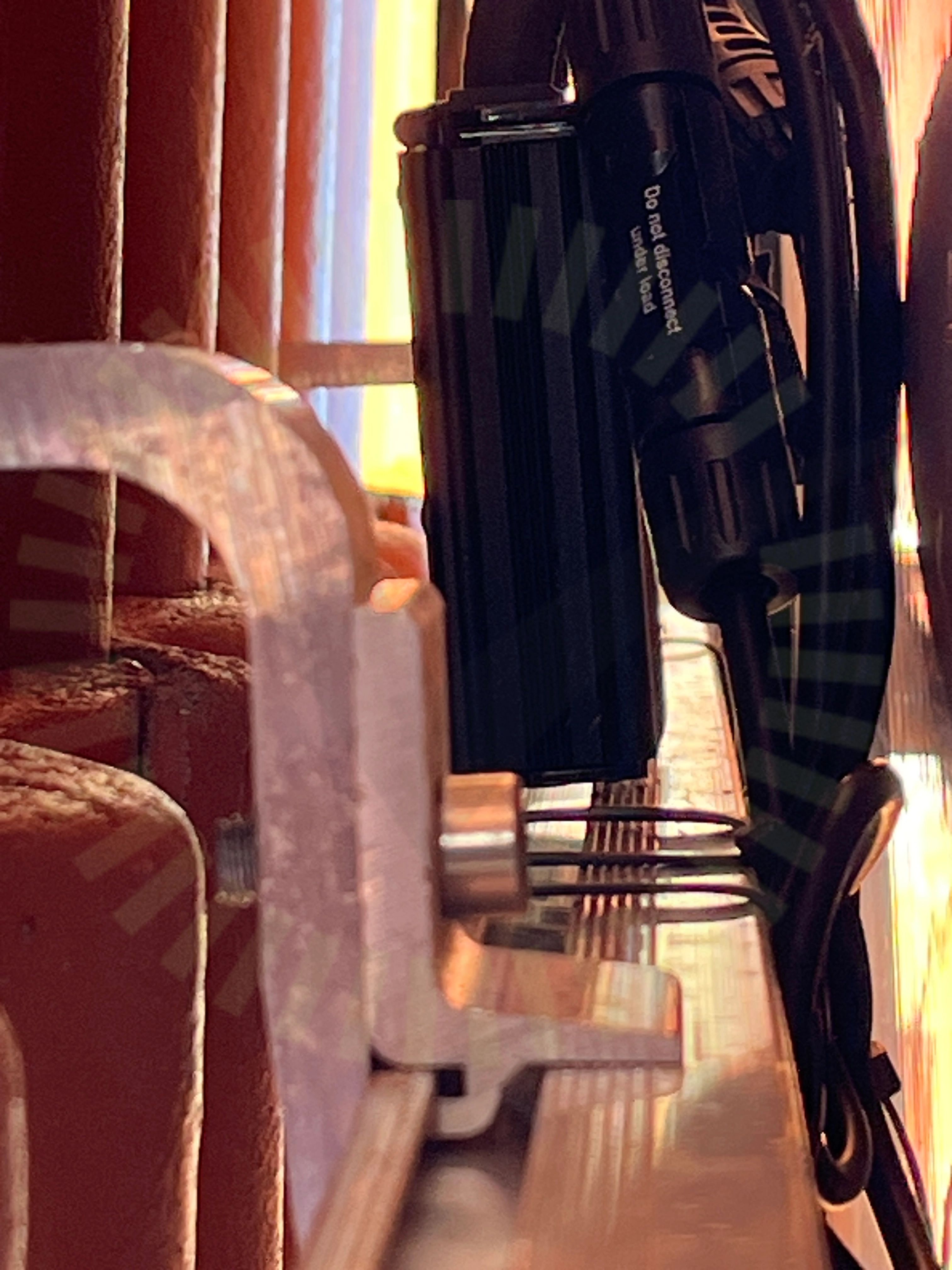

6.3 Placering
Inte godkändOm optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.
Tillverkarens anvisningar

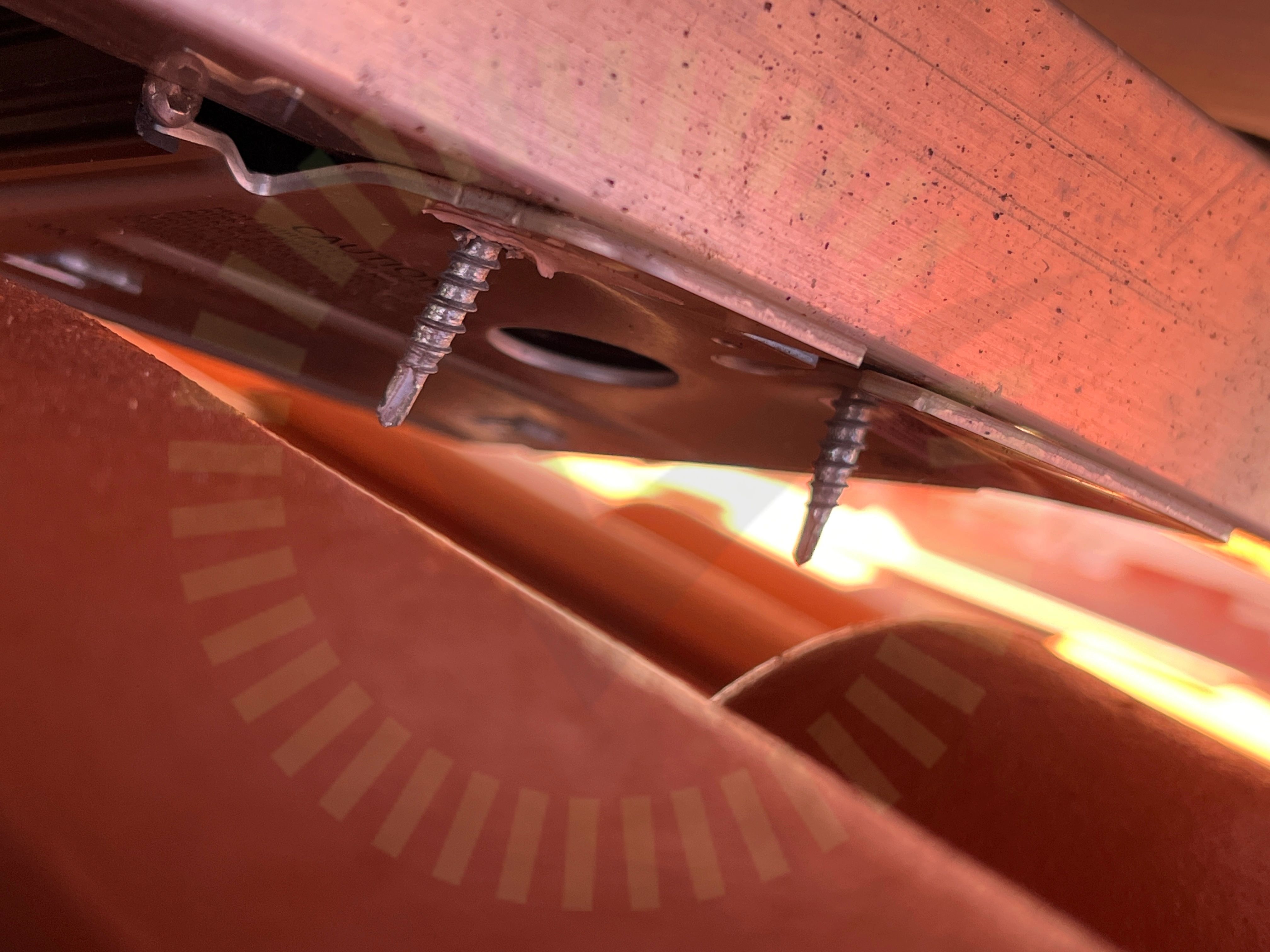

6.4 Skada
Inte godkändInga hål eller liknande skador får göras på optimerarens ram eller fäste.
Tillverkarens anvisningar
Godkända kontrollpunkter
2/6KompatibilitetKontakter
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

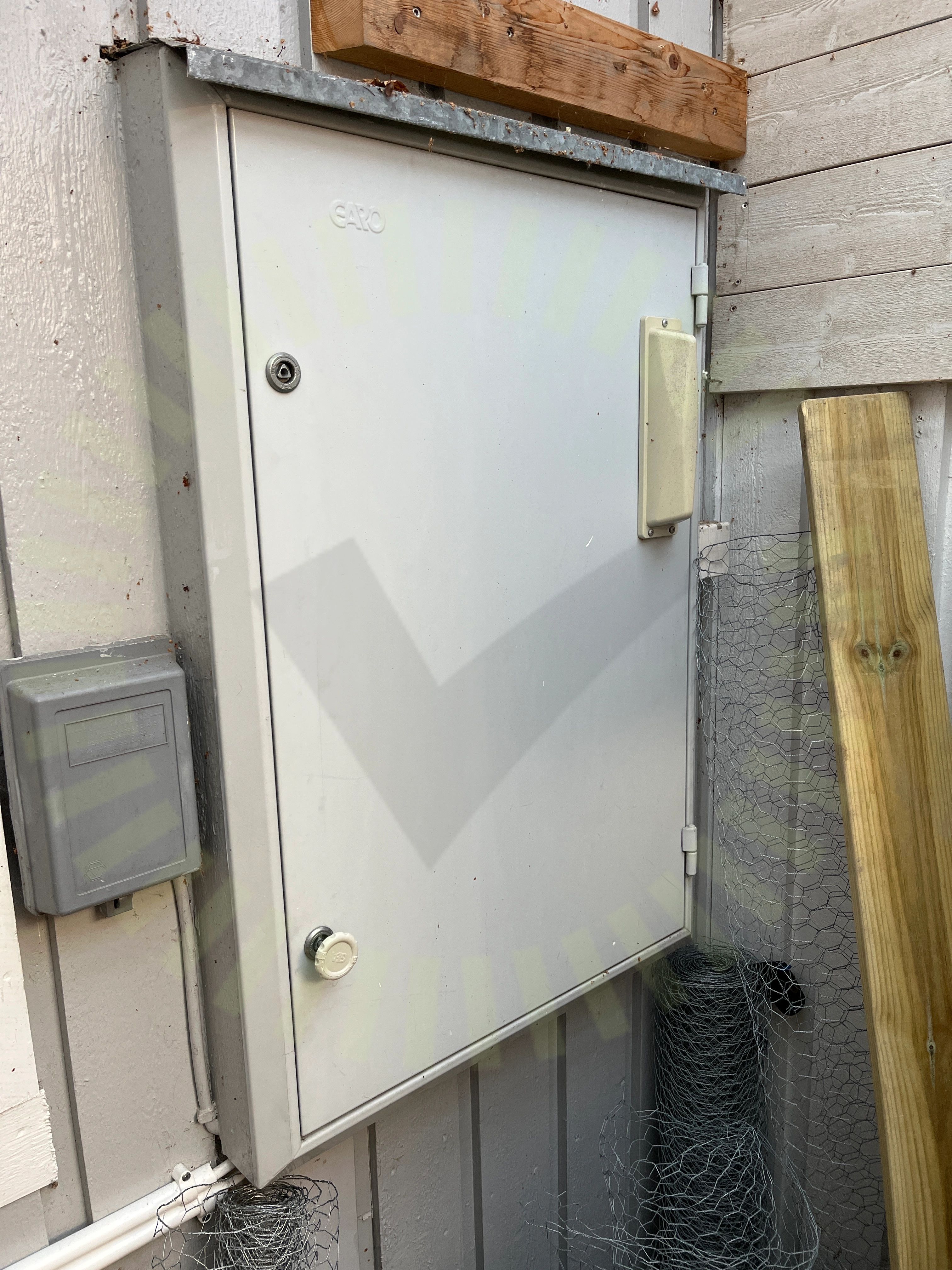

8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

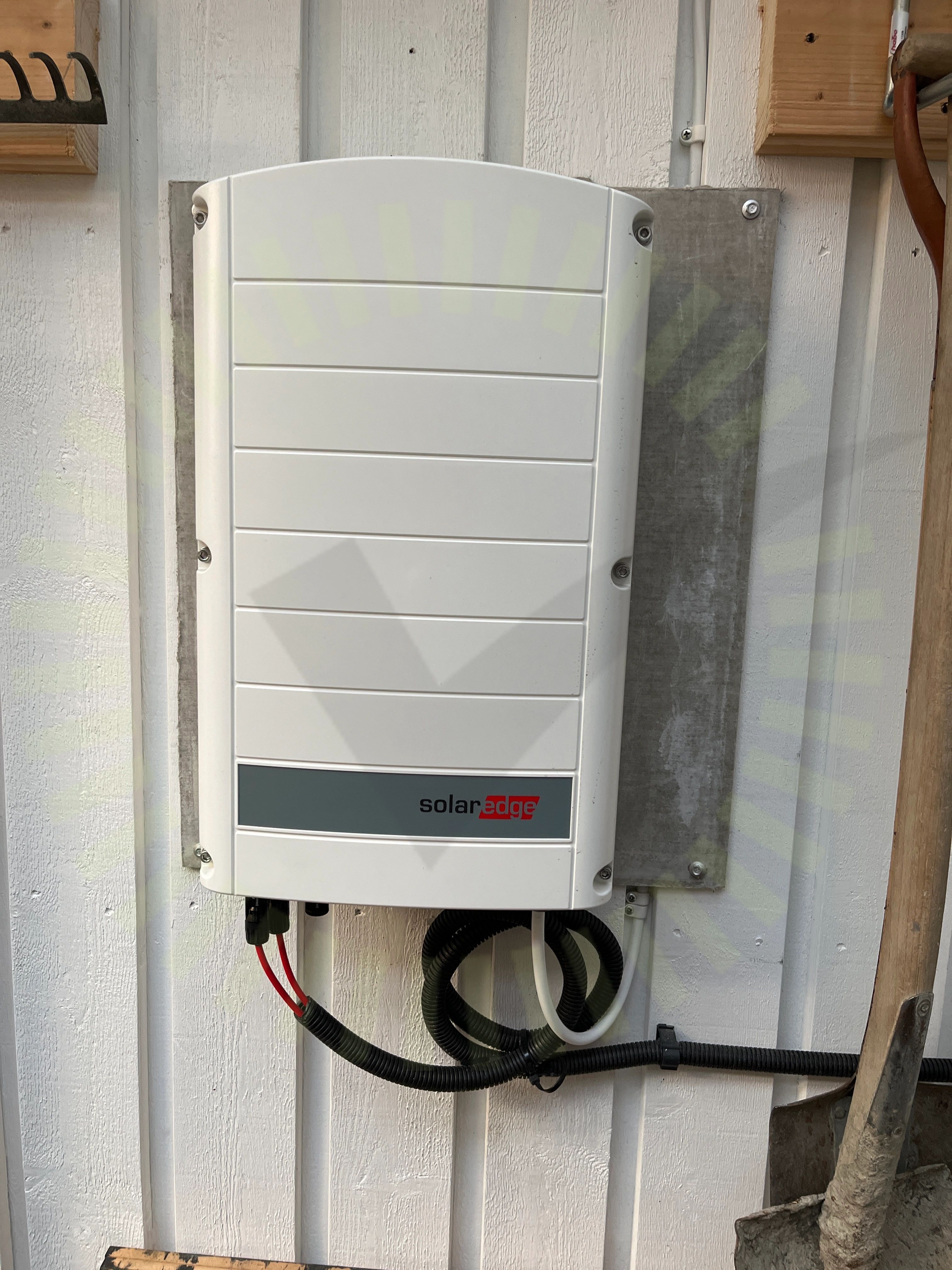

8.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
4/33

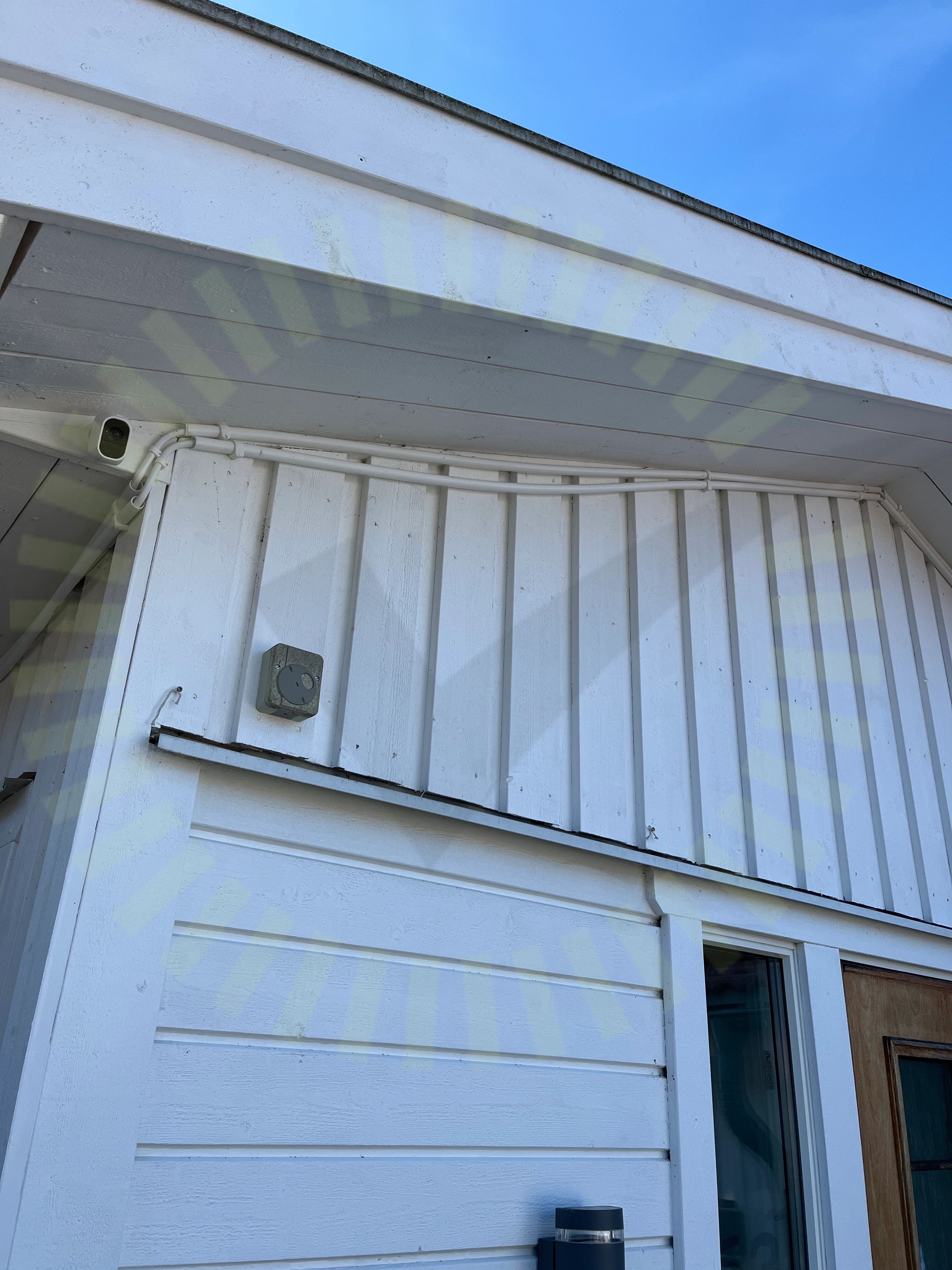

9.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Detta gäller även i fasadmätarskåpet.
SS 436 40 00 (522.8.4)

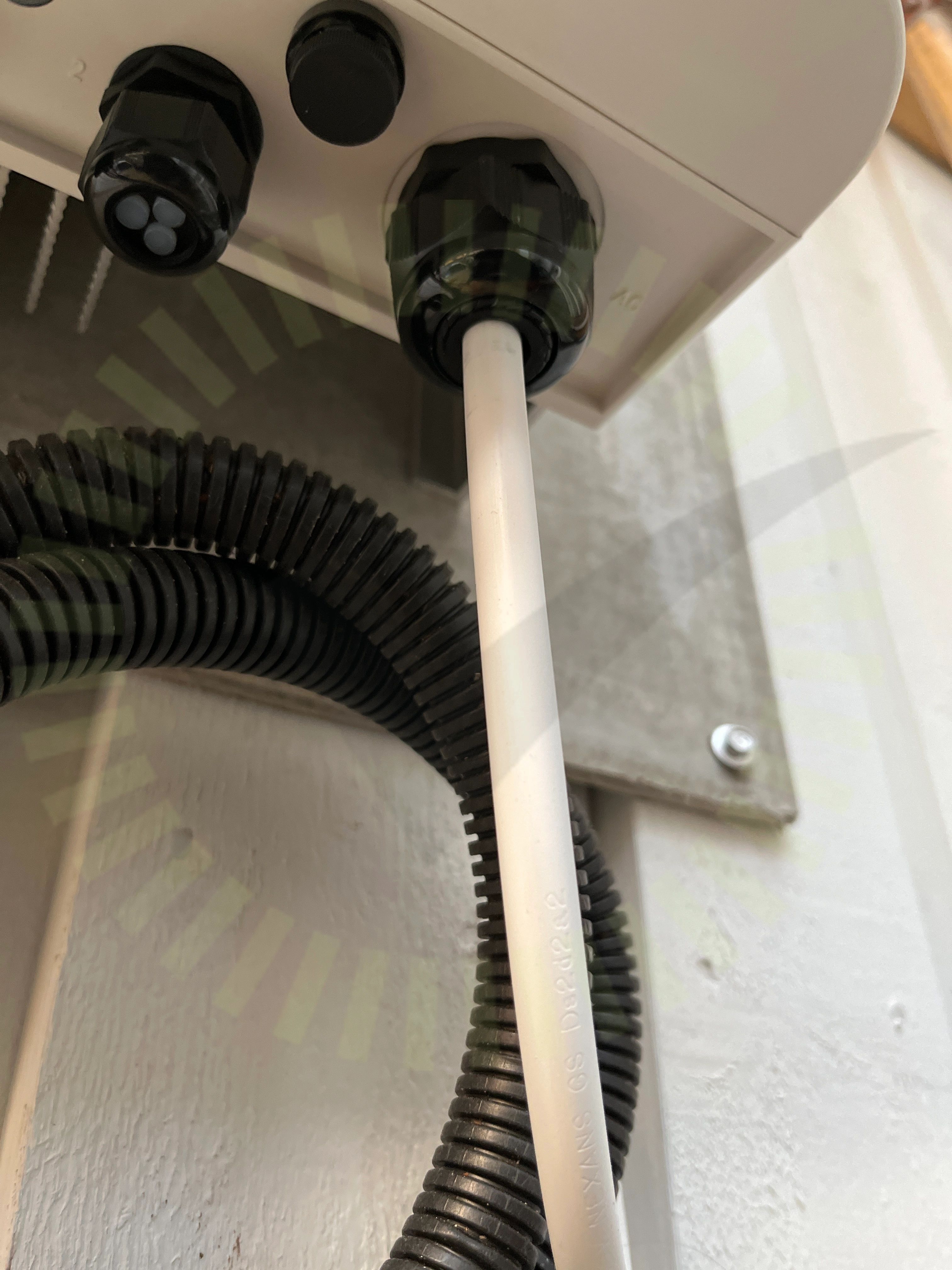

9.2 Förskruvning
Inte godkändFörskruvning håller inte kabeln på plats.
Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30
9.3 Kommunikation Växelriktare
KundkommentarKunden får ingen kommunikation med växelriktaren, kan eventuellt bero på wifi uppkopplingen.

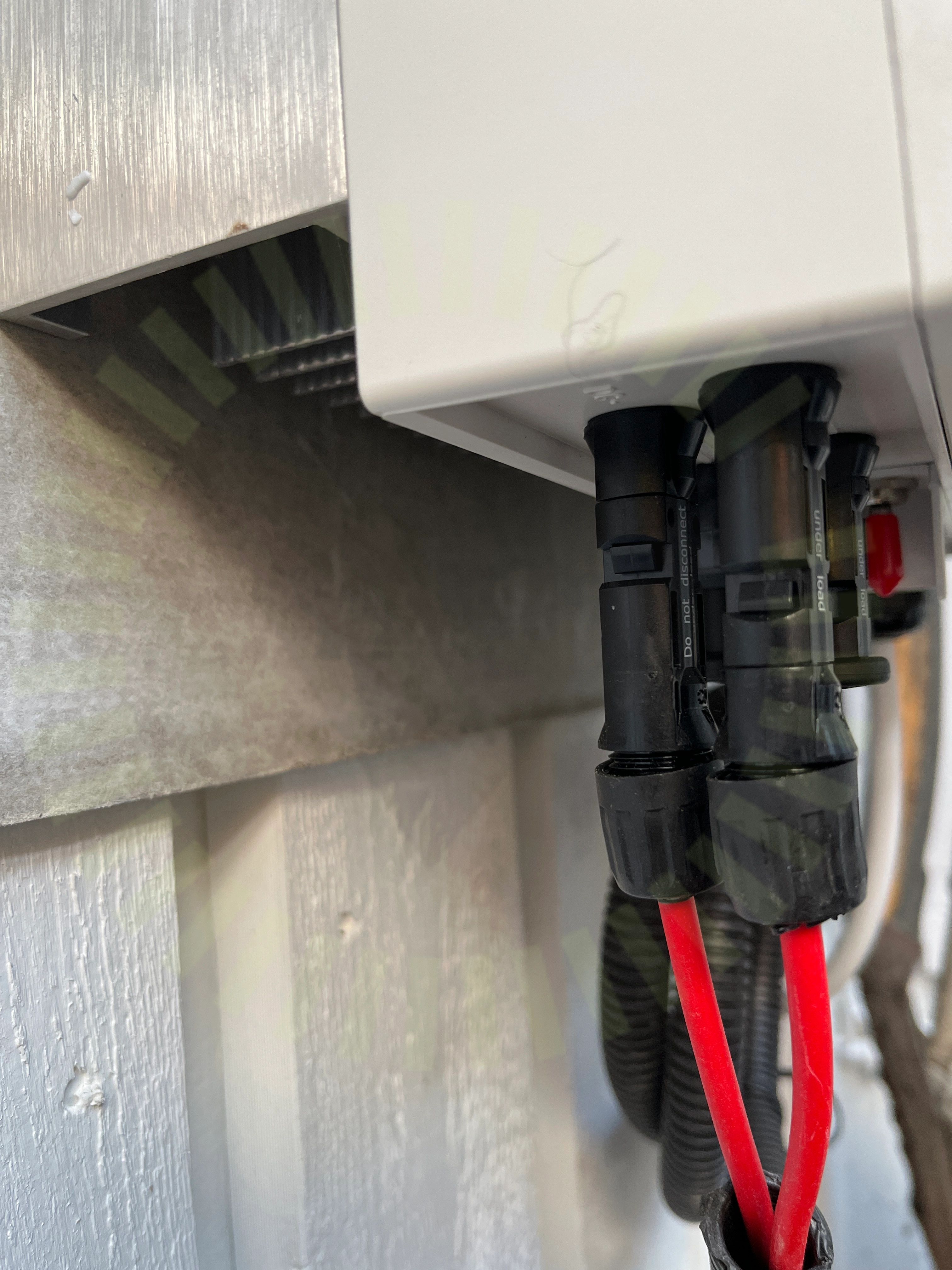

9.4 Växelriktarens kontakter
Inte godkändFörskruvningarna är dragna snett.
MA231 Assembly Instructions, Sida 2
Godkända kontrollpunkter
29/33AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassning
