Besiktningsrapport

8.6

Installation genom

GoSol Energi

Datum

21 mars 2023

Ort

Rydebäck, Skåne län

Fästens placering

Skenskarvar

Skenornas infästning

+ 1

90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Anmärkningar

1/7

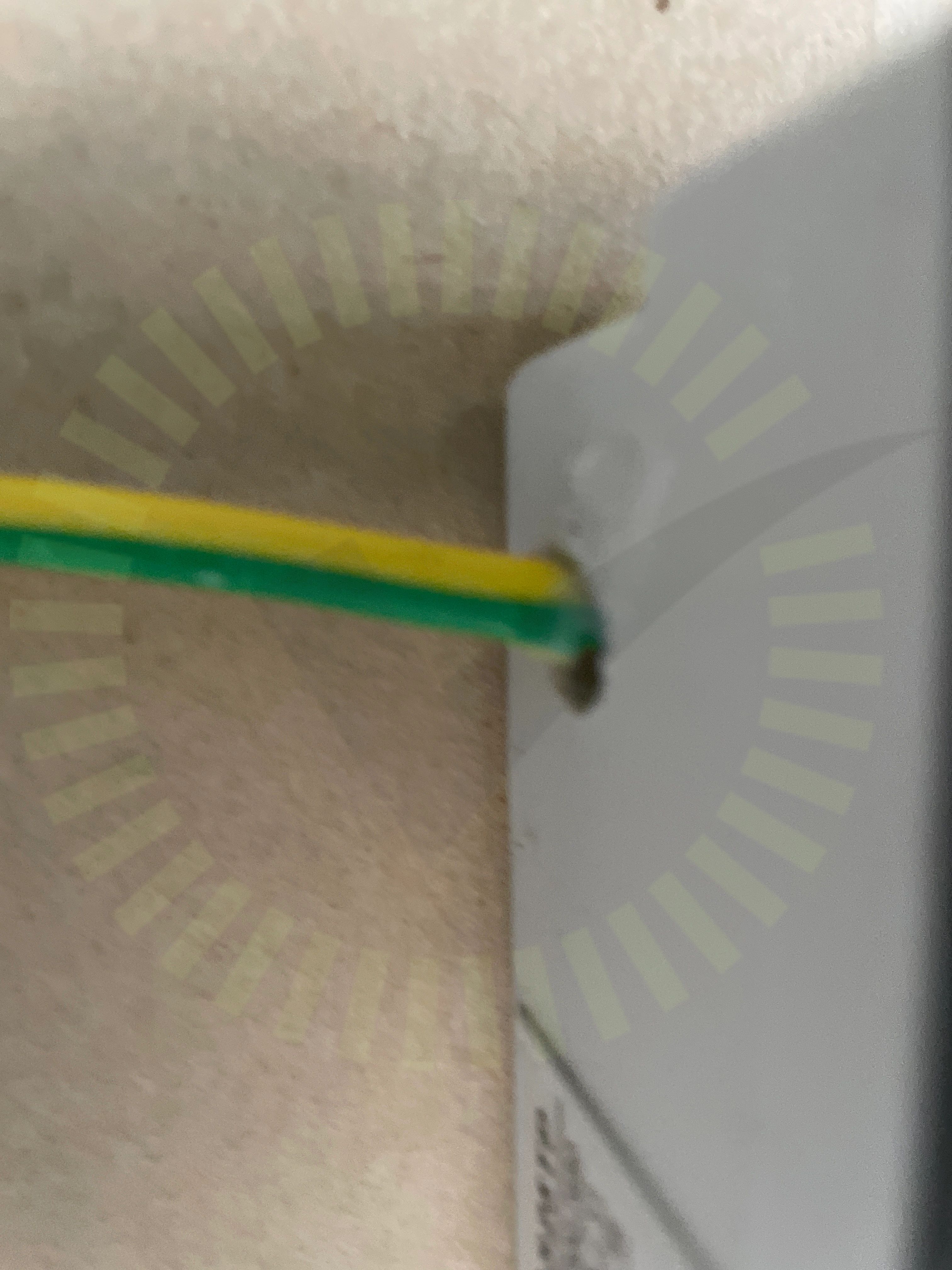

2.1 Kapslingsklass

Rekommendation

Hål gjort i arbetsbrytare, påverkar IP klassningen

Godkända kontrollpunkter

6/7

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

15/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

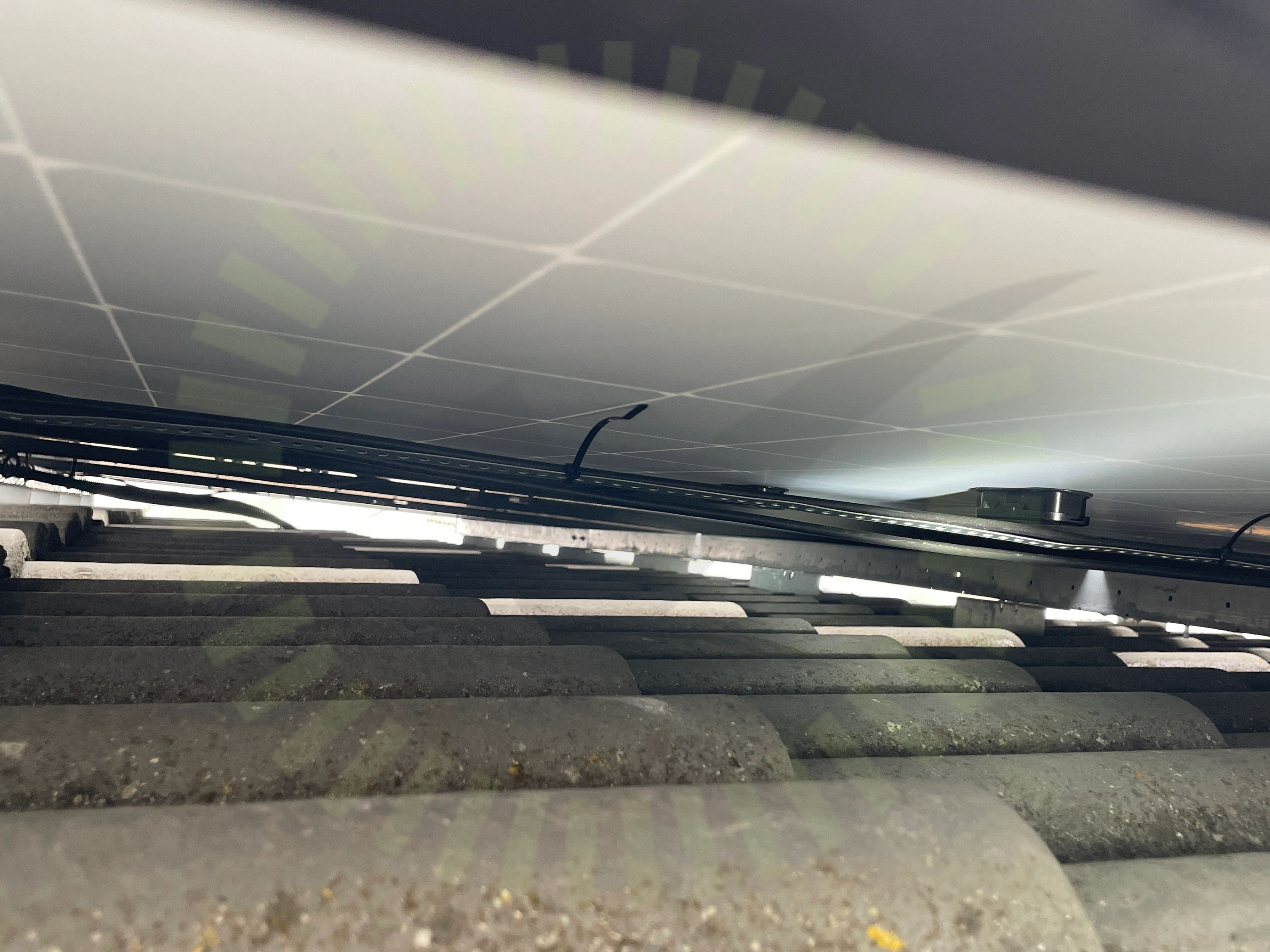

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Hänger lång sträcka utan stöd eller fästpunkt, ligger bredvid förlagt klammerband

SS 436 40 00 (712.521.101 och 522.8.4)

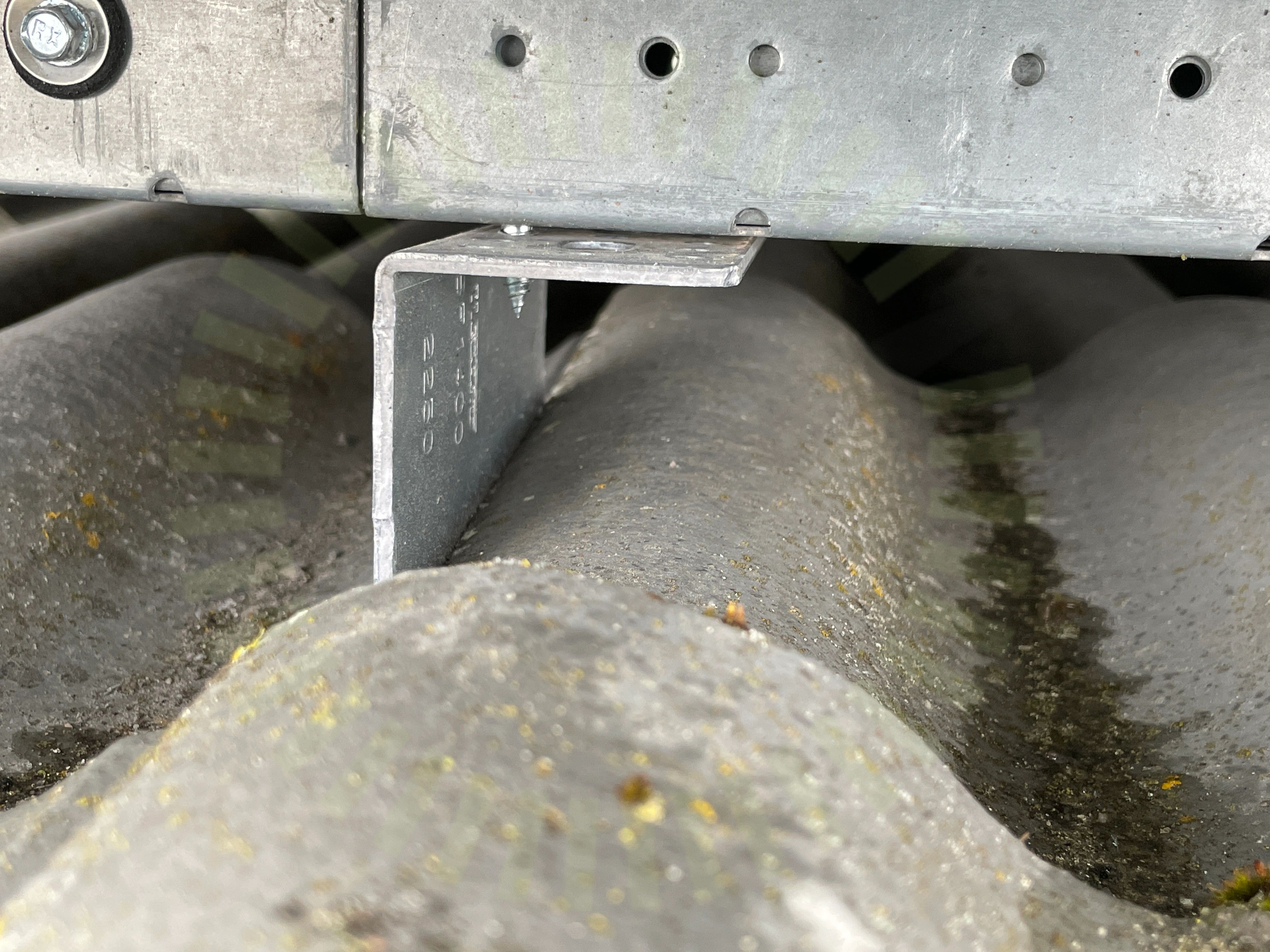

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Enbart fäst med en skruv. På tak mot väst, skena högst upp mot nock 3de fäste från vänster, andra skena mot nock 4de fäste saknar skruv. Tredje skena från nock, 4 de fäste från höger saknar skruv

MA5104. Sid 1 (1) | Version 4 - 221101

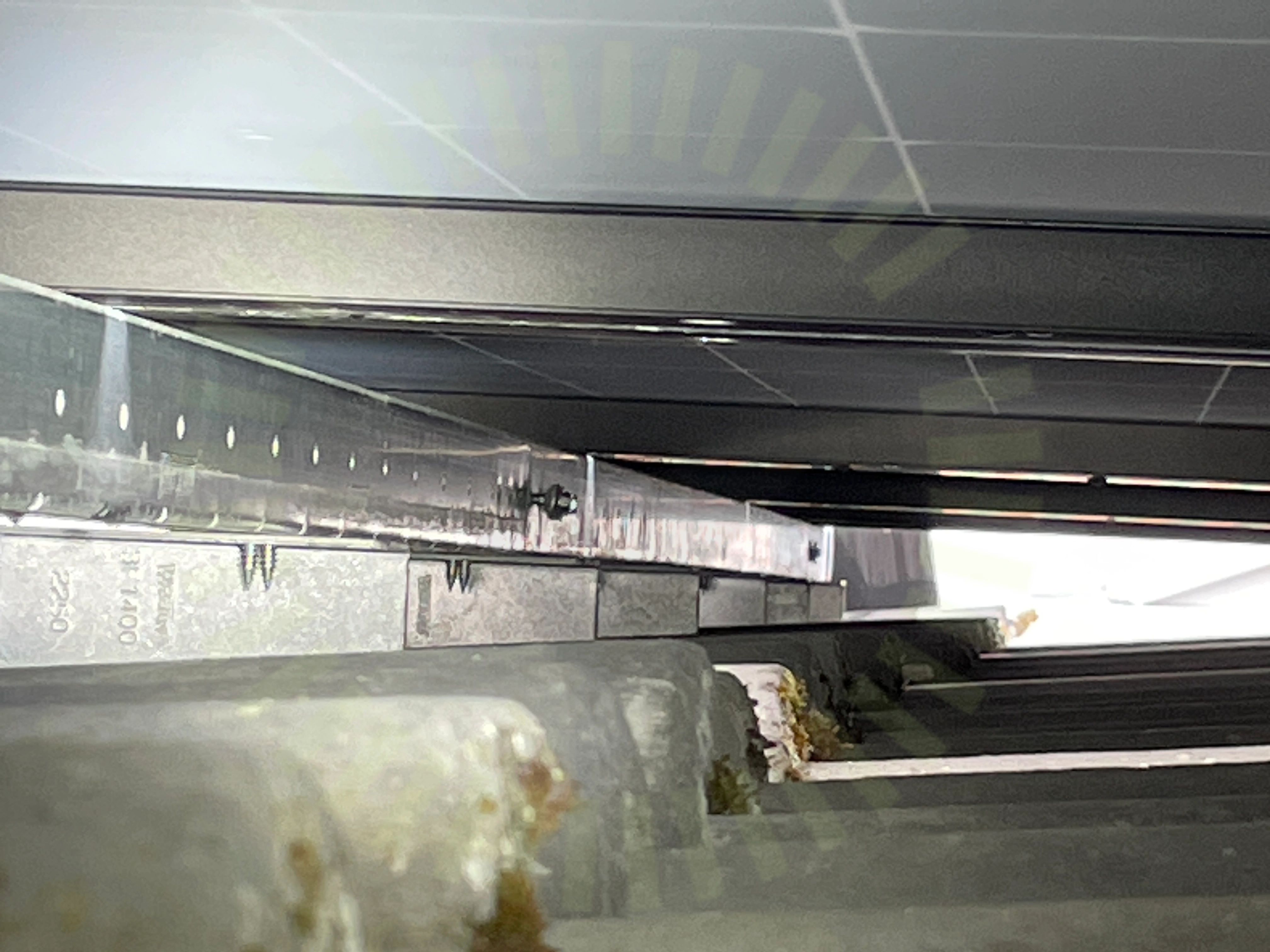

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Ena skruven är ej iskruvad hela vägen, samt saknas skruv

MA5104. Sid 1 (1) | Version 4 - 221101

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 600mm

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

17/22

Främmande materialKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas överhängSkyddTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

27/27

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
