Besiktningsrapport

8.6

Installation genom

Solcellen.nu

Datum

5 juni 2023

Ort

Landskrona, Skåne län

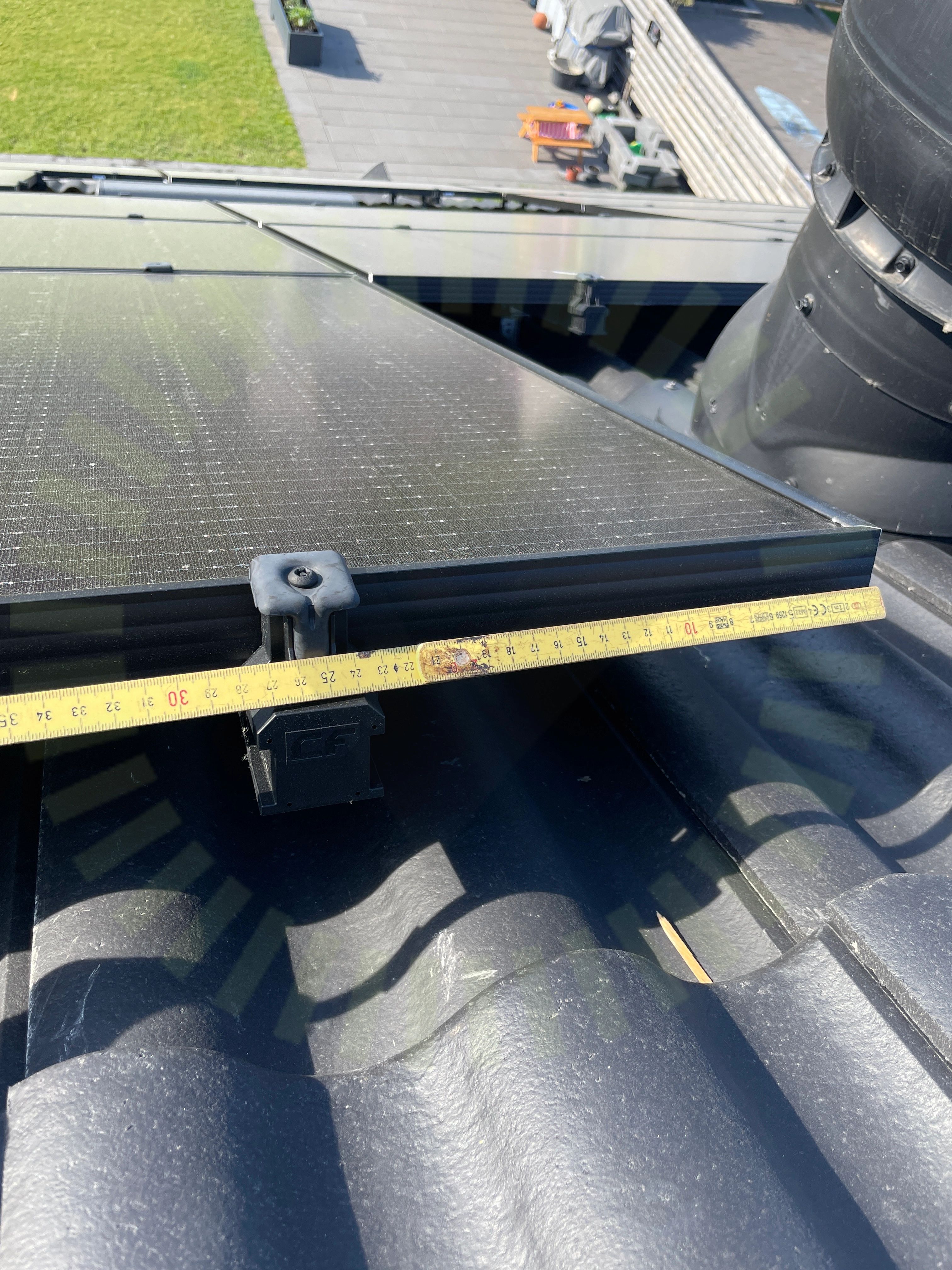

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

+ 9

86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

6/27

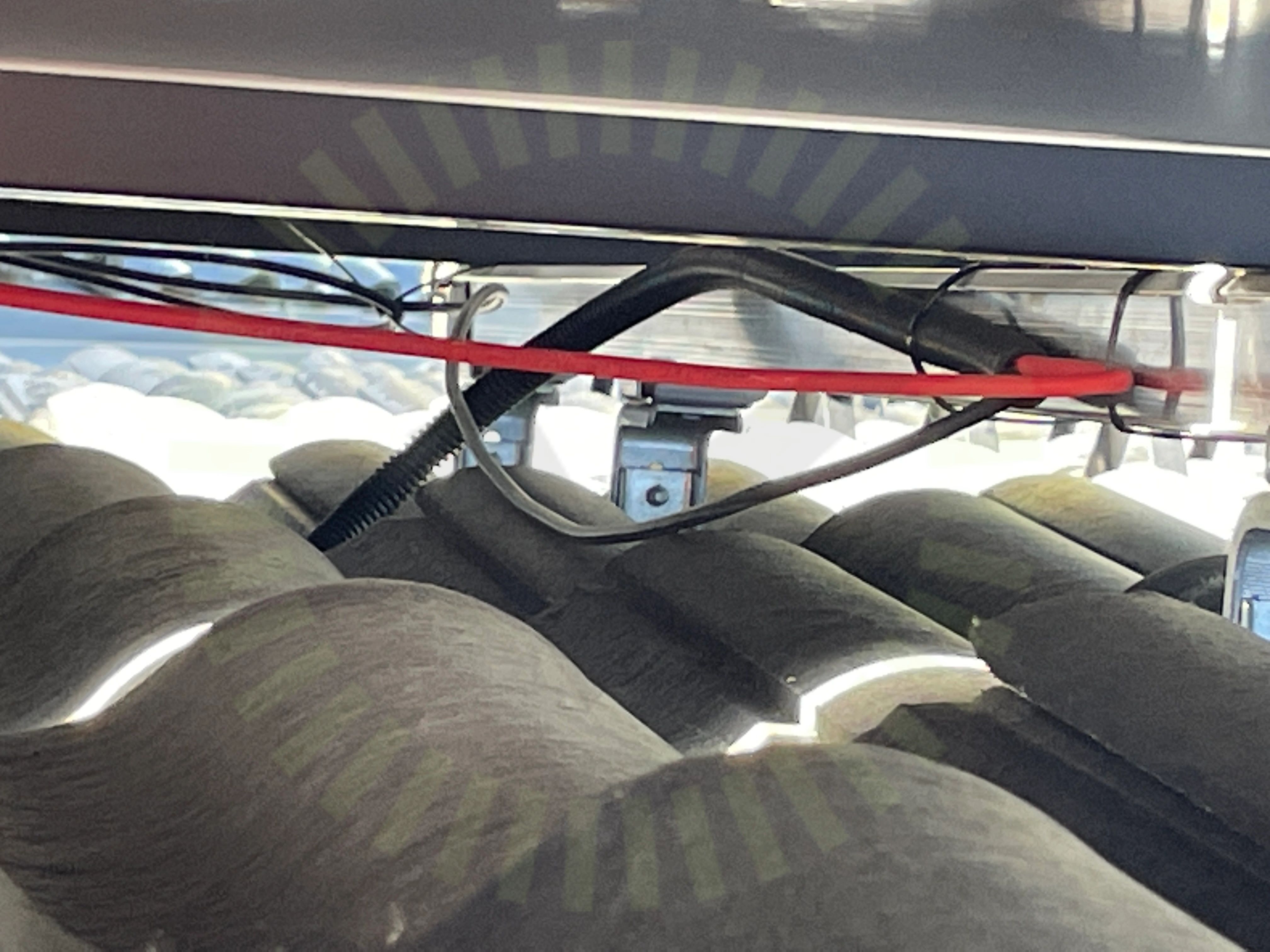

1.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

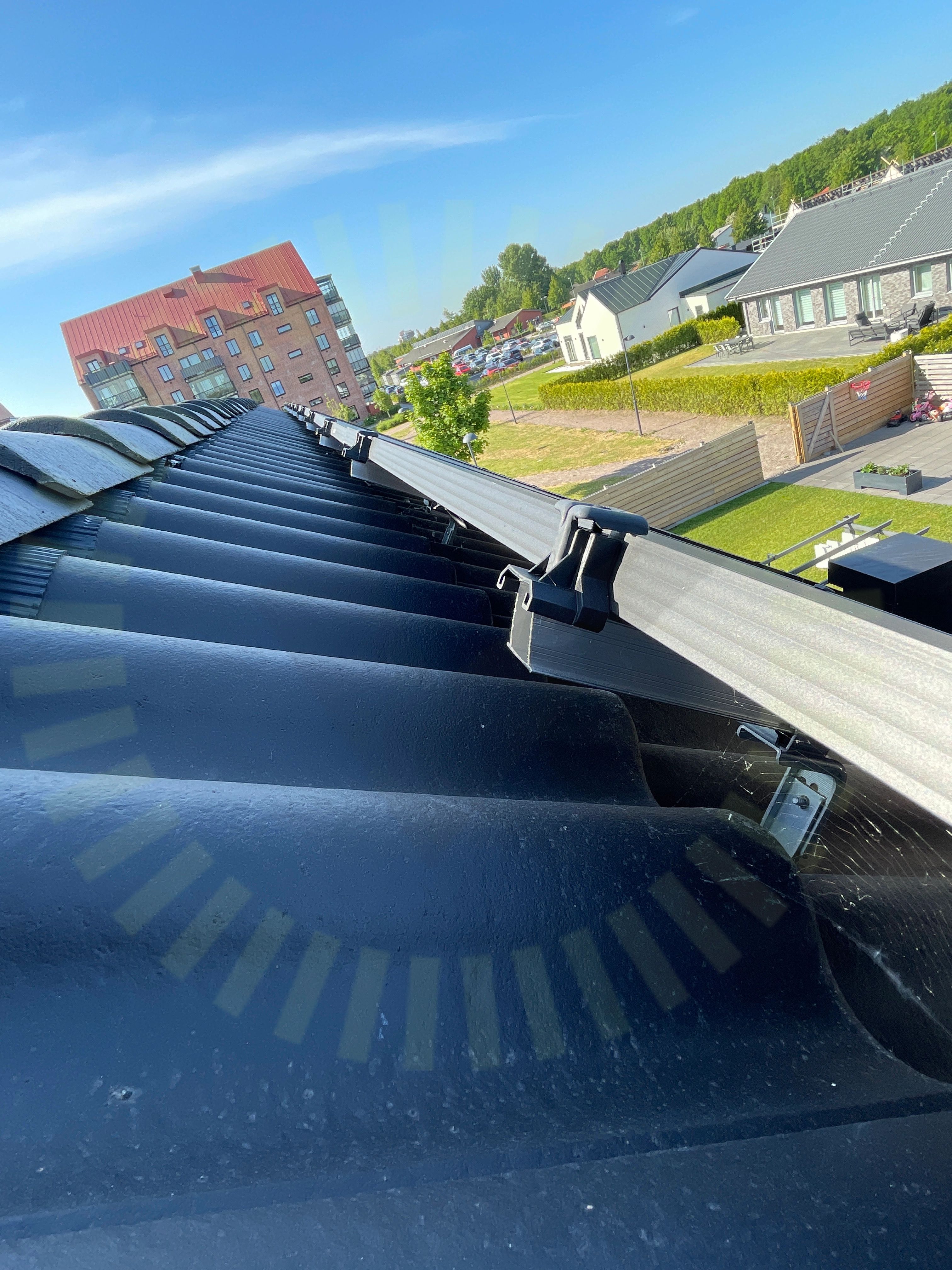

1.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

1.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

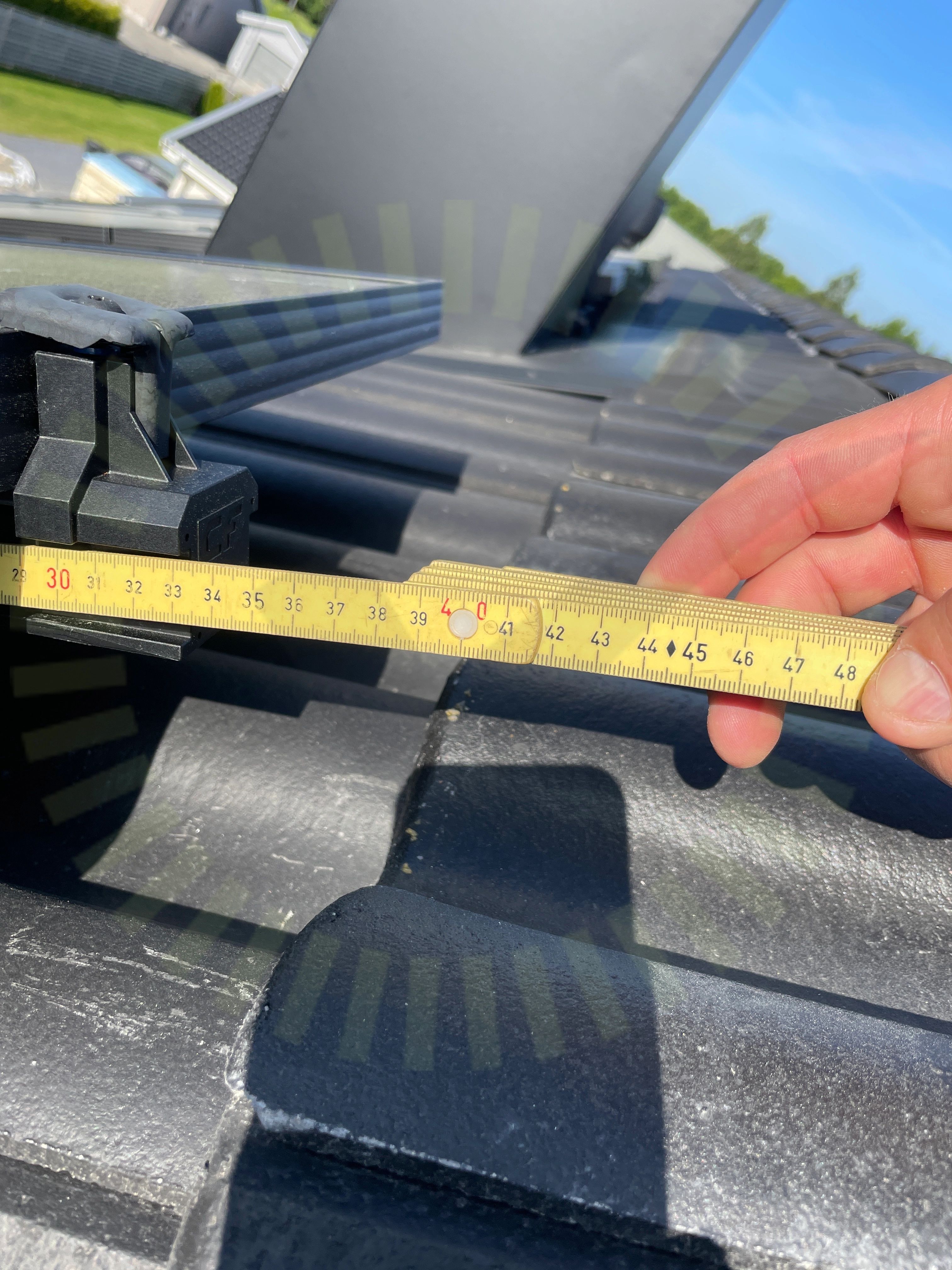

1.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överskrider tillverkarens gränser.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

1.5 Snö- och Vindlastberäkning

Inte godkänd

Layouten i lastberäkningen stämmer ej med verkligheten då det tillkommit 2 st paneler på takyta 1.

Tillverkarens montageanvisningar

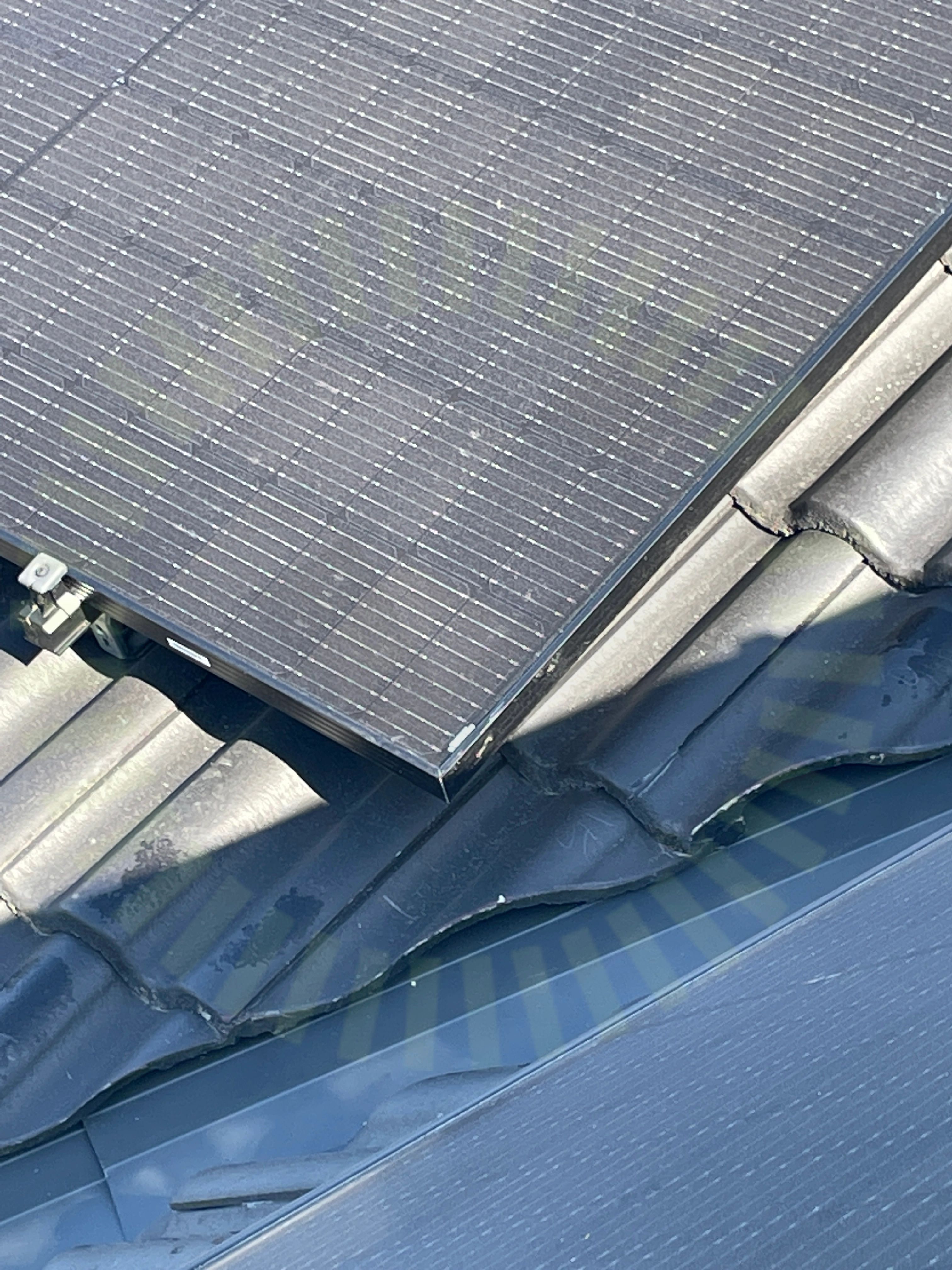

1.6 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

21/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenskarvarTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

JA Solar: JAM60S20/21 355-375MR

Anmärkningar

3/15

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

2.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

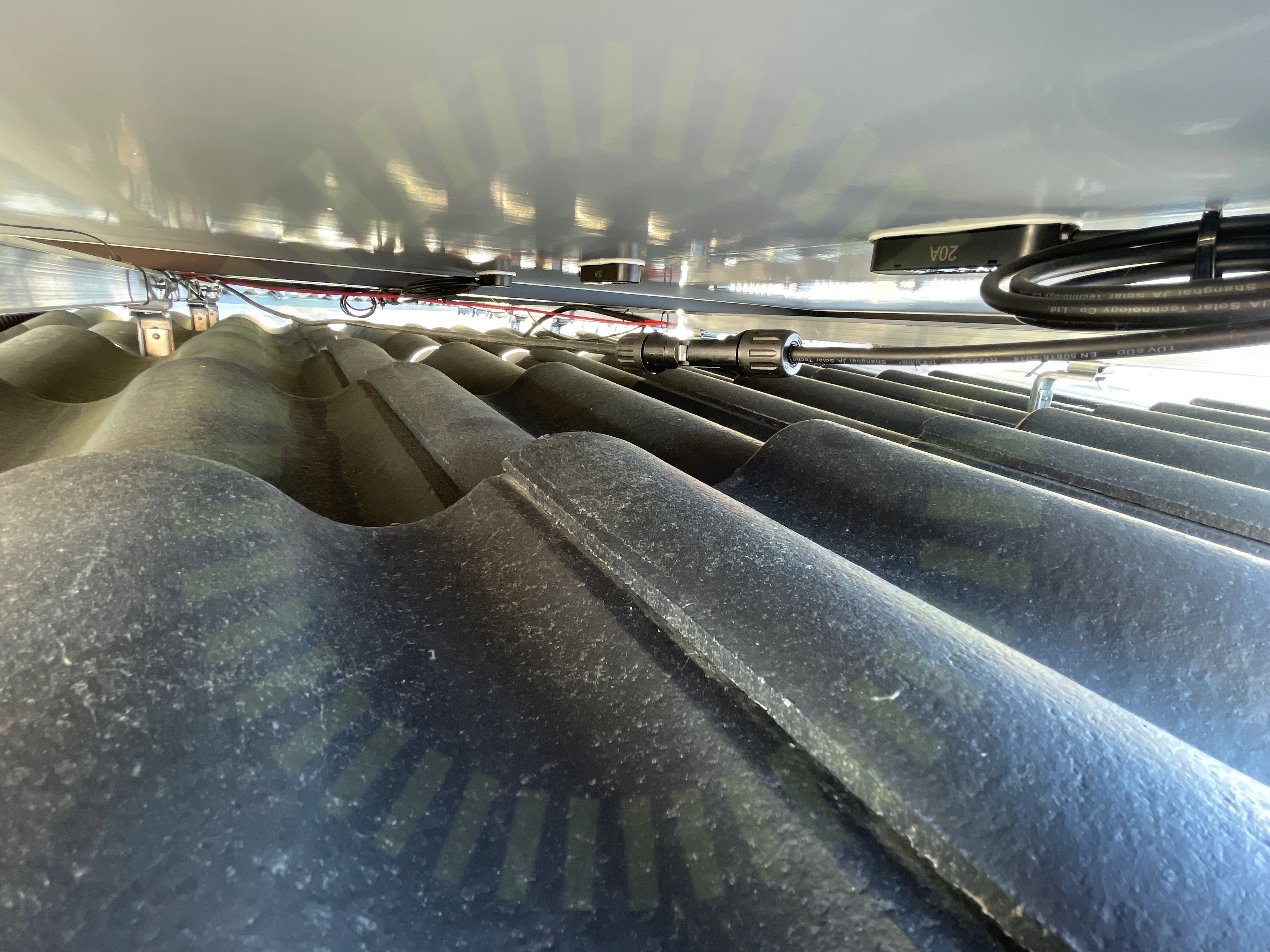

2.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

11/15

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8

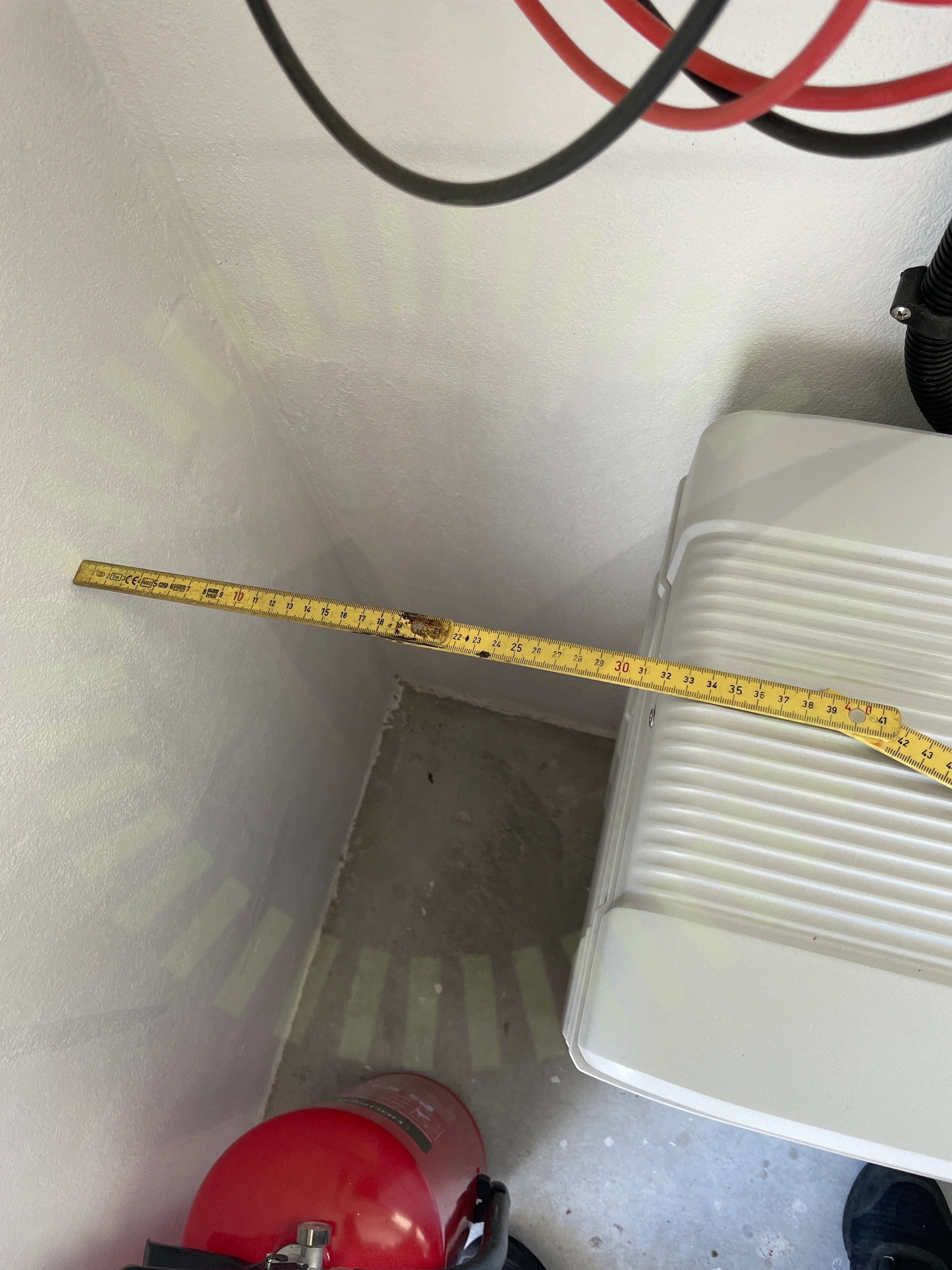

3.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Uppmätt mått 320mm

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

4/43

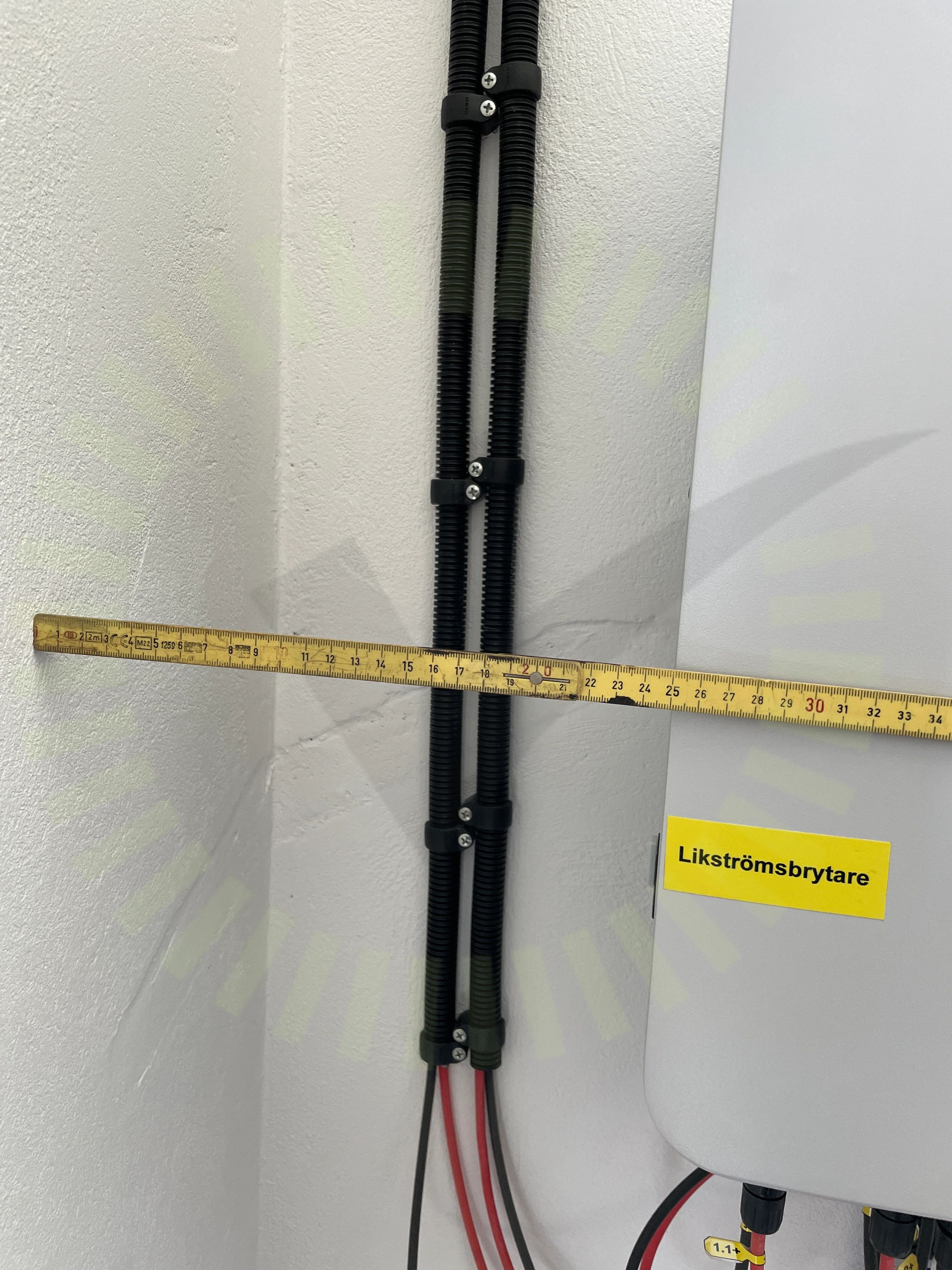

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Uppmätt 250mm.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

4.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

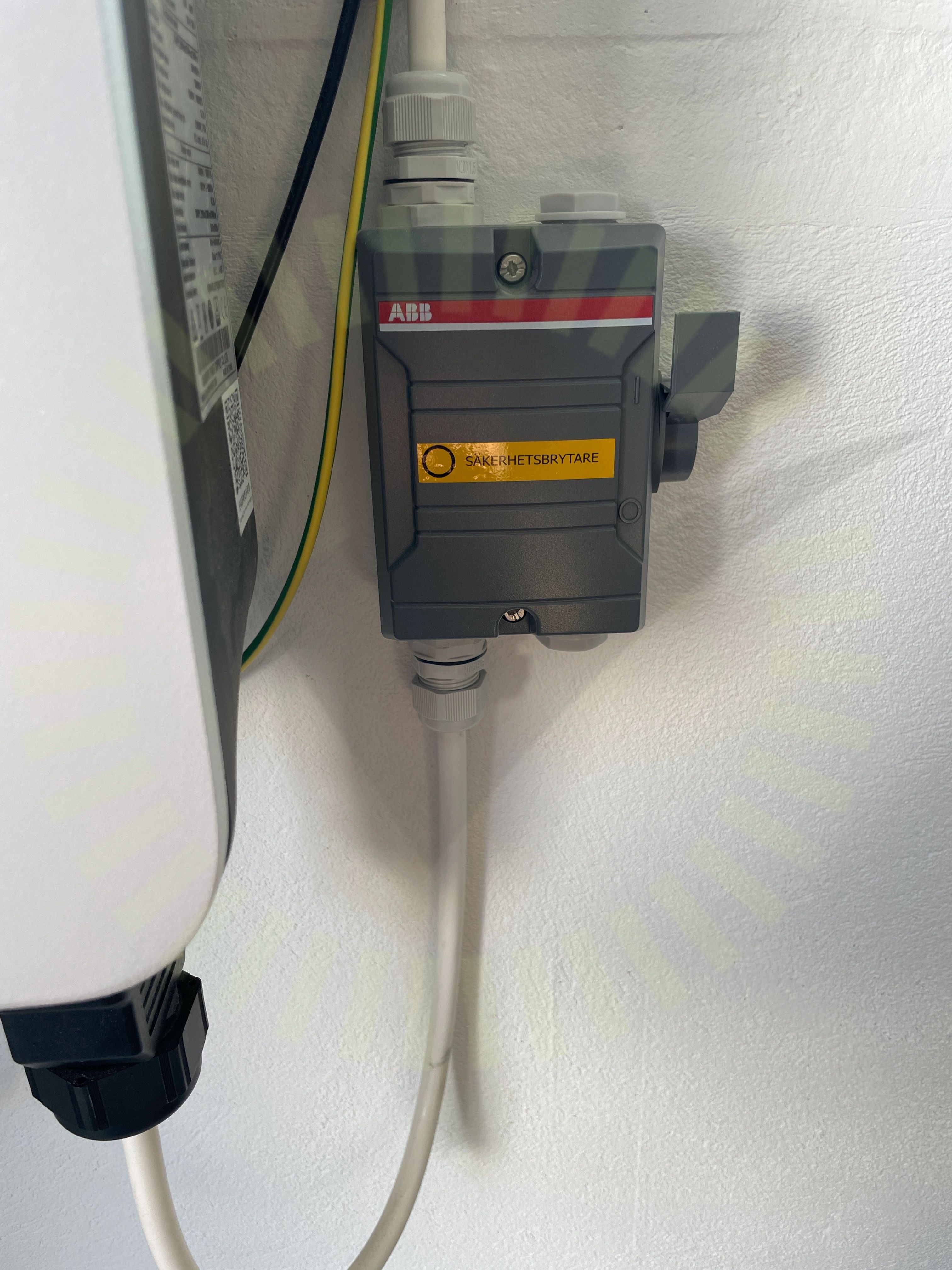

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytaren.

SEK 457, Sida 42

4.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare samt på DC brytare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/43

DC Min SpänningTillförlitligt fäst

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

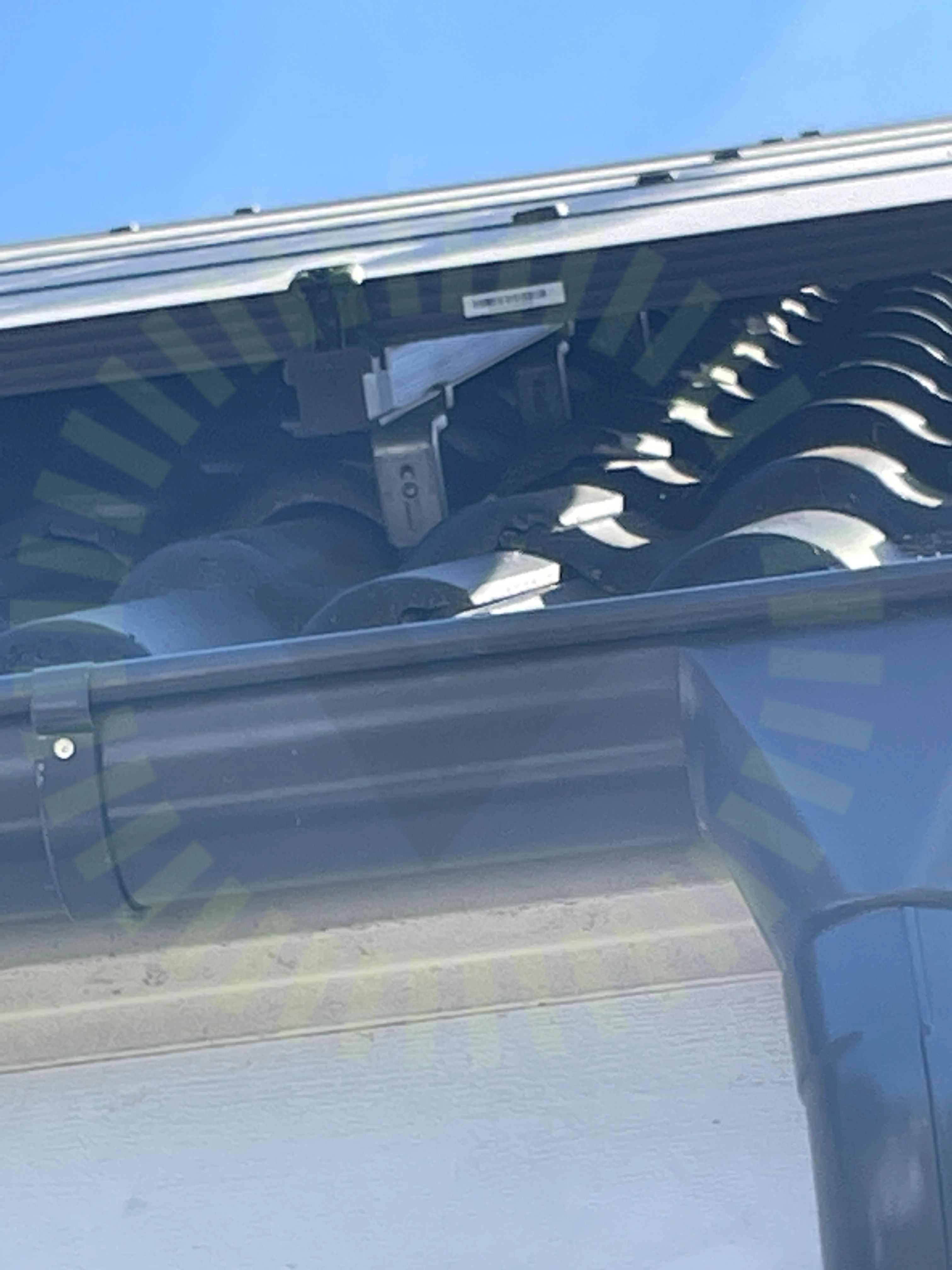

7.1 Ovanliggande panna

Inte godkänd

Ovanliggande panna ligger och svävar p g a att pannor ej är urslipade
