Besiktningsrapport
5.7
Installation genom
Solaritet
Datum
25 maj 2022
Ort
Uppsala, Uppsala län
Kablar: Dragavlastade
Kabeluppfästning
Skarp kant
+ 1
70% godkända
30% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Optimerare
FerroAmp: SSO 8kW
Montagesystem
Weland Stål: Falsfäste
Montagesystem
K2: CrossHook 4SL: SolidRail
Växelriktare
FerroAmp: EnergyHub XL 21kVA Vägghängd
Installerad av Solaritet som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, K2: CrossHook 4SL: SolidRail
Anmärkningar
6/15

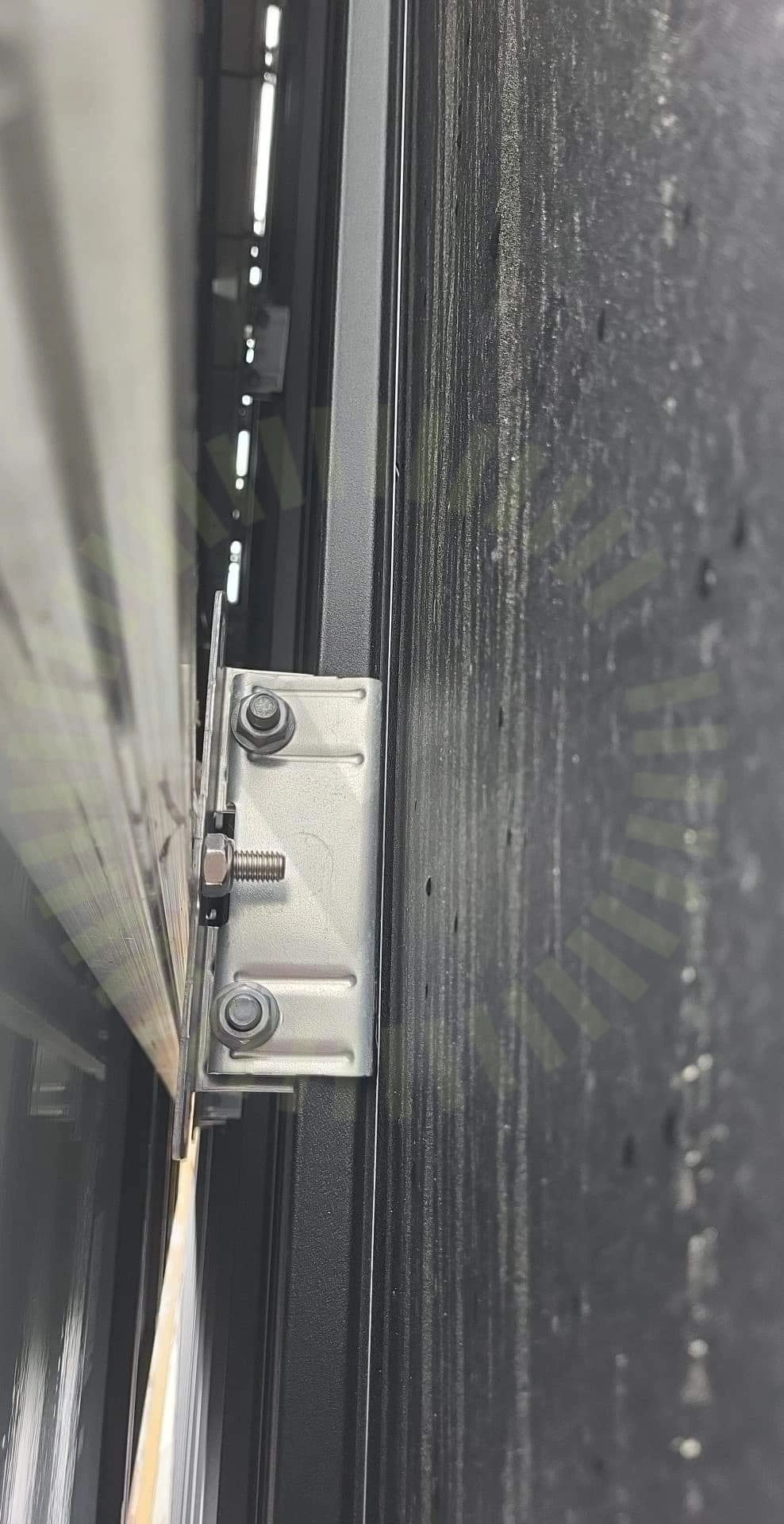

1.1 Främmande material
Inte godkänd
Två montagesystem är blandade. Garantier från bägge försvinner.

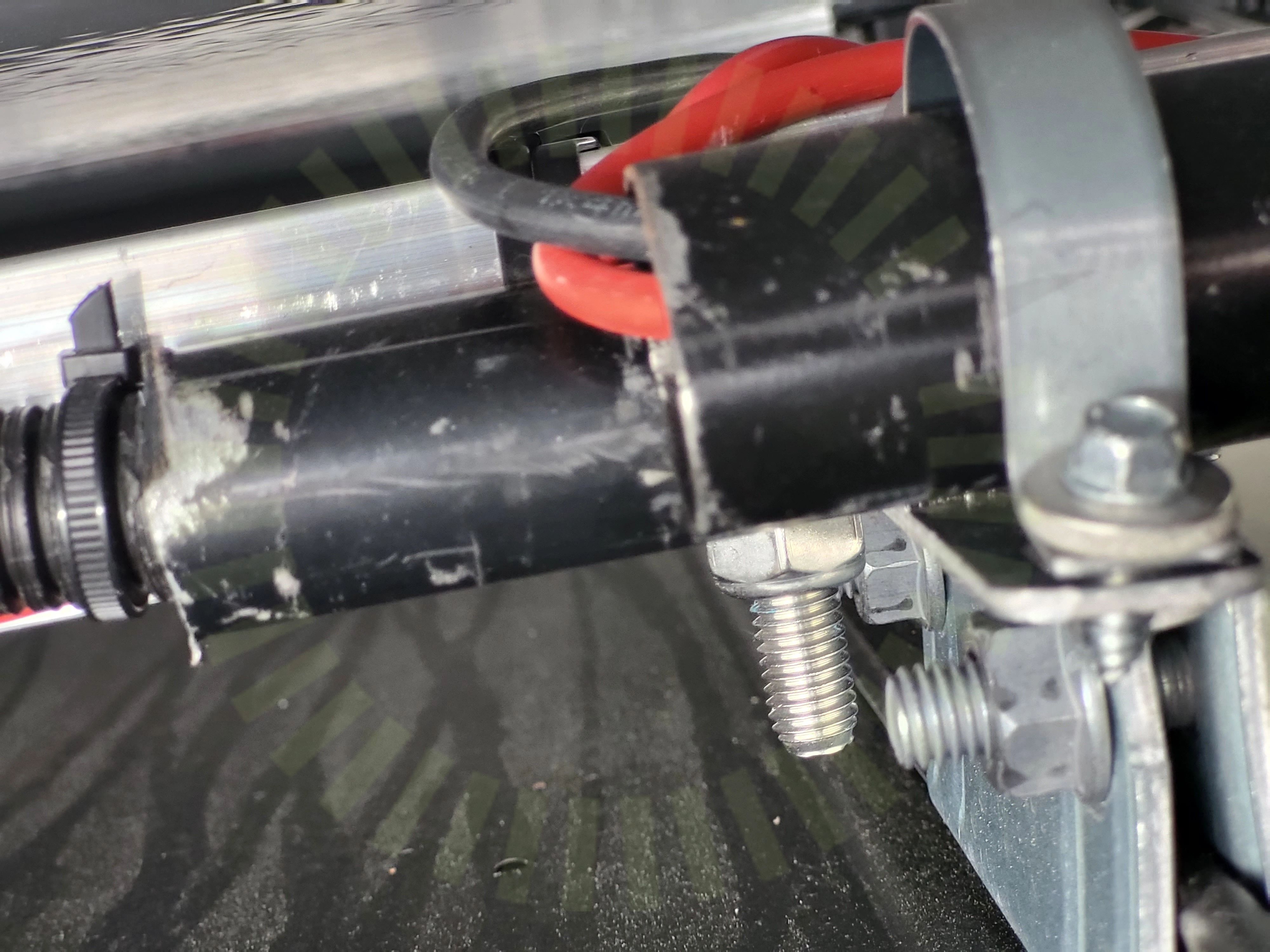

1.2 Skarp kant
Inte godkänd
Kabeldragning är inte utförd så att det finns en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.
1.3 Skenor: Infästning
Inte godkänd
Två system är blandade. Metod för infästning mellan de båda saknas. Skenornas tillverkare godkänner ej användning av andra tillverkares takinfästning.
1.4 Skenor: Överhäng
Inte godkänd
Uppmätt ett överhäng på 48 cm vid gaveln.
1.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkningens värden stämmer inte med verkligheten då deras är blandade system mellan K2 och weland stål.
1.6 Väderbeständigt material
Inte godkänd
Vid val av material har hänsyn inte tagits till väderpåverkan.
Godkända kontrollpunkter
9/15
Tak 1, Trina: Vertex DE09.05
Anmärkningar
1/11

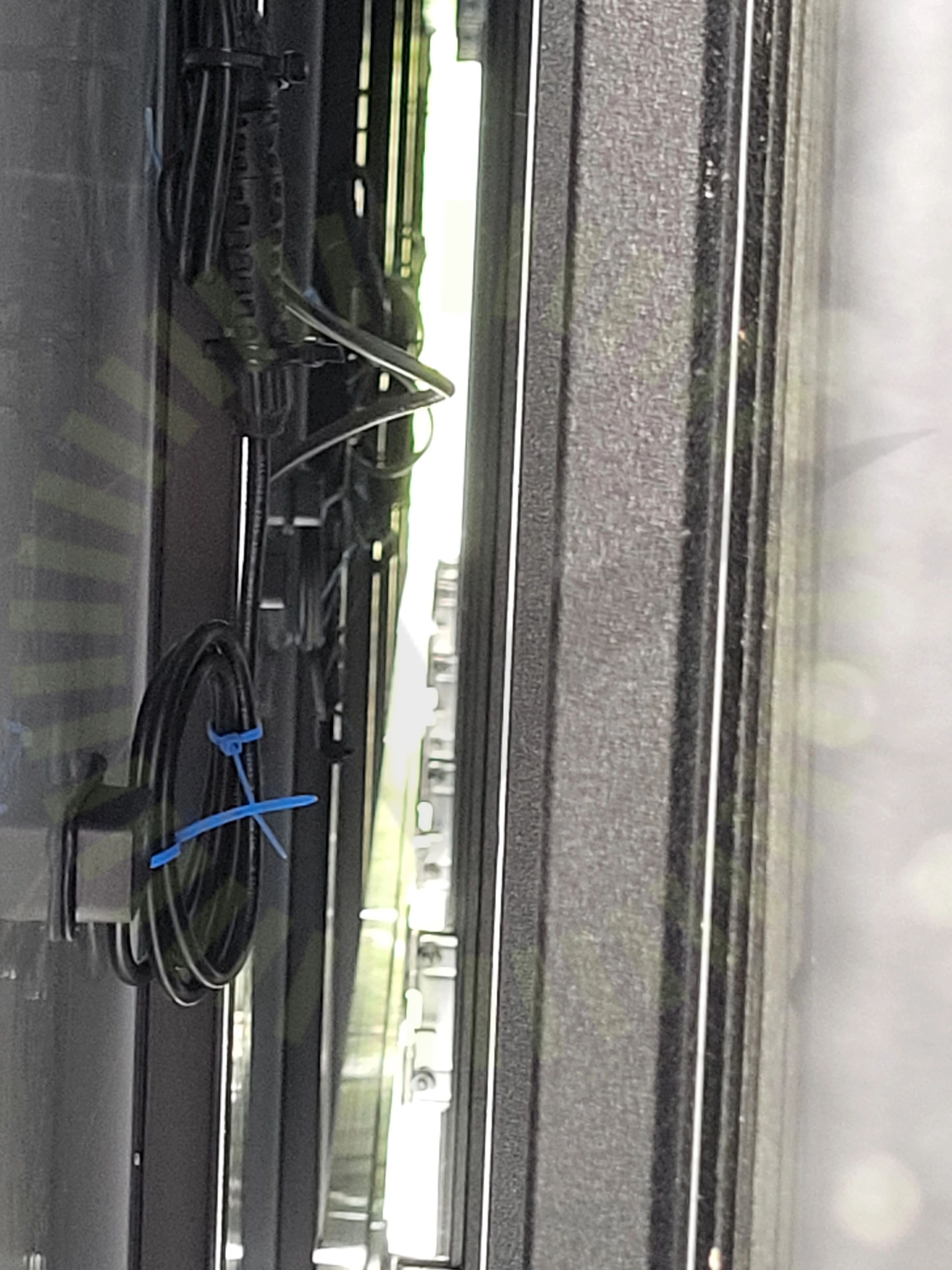

2.1 Kablar: Dragavlastade
Inte godkänd
Kablage utsätts för dragbeastningar.
Godkända kontrollpunkter
10/11
Tak 1, Weland Stål: Falsfäste
Anmärkningar
3/7
3.1 Främmande material
Inte godkänd
Två montagesystem är blandade. Garantier från bägge försvinner.

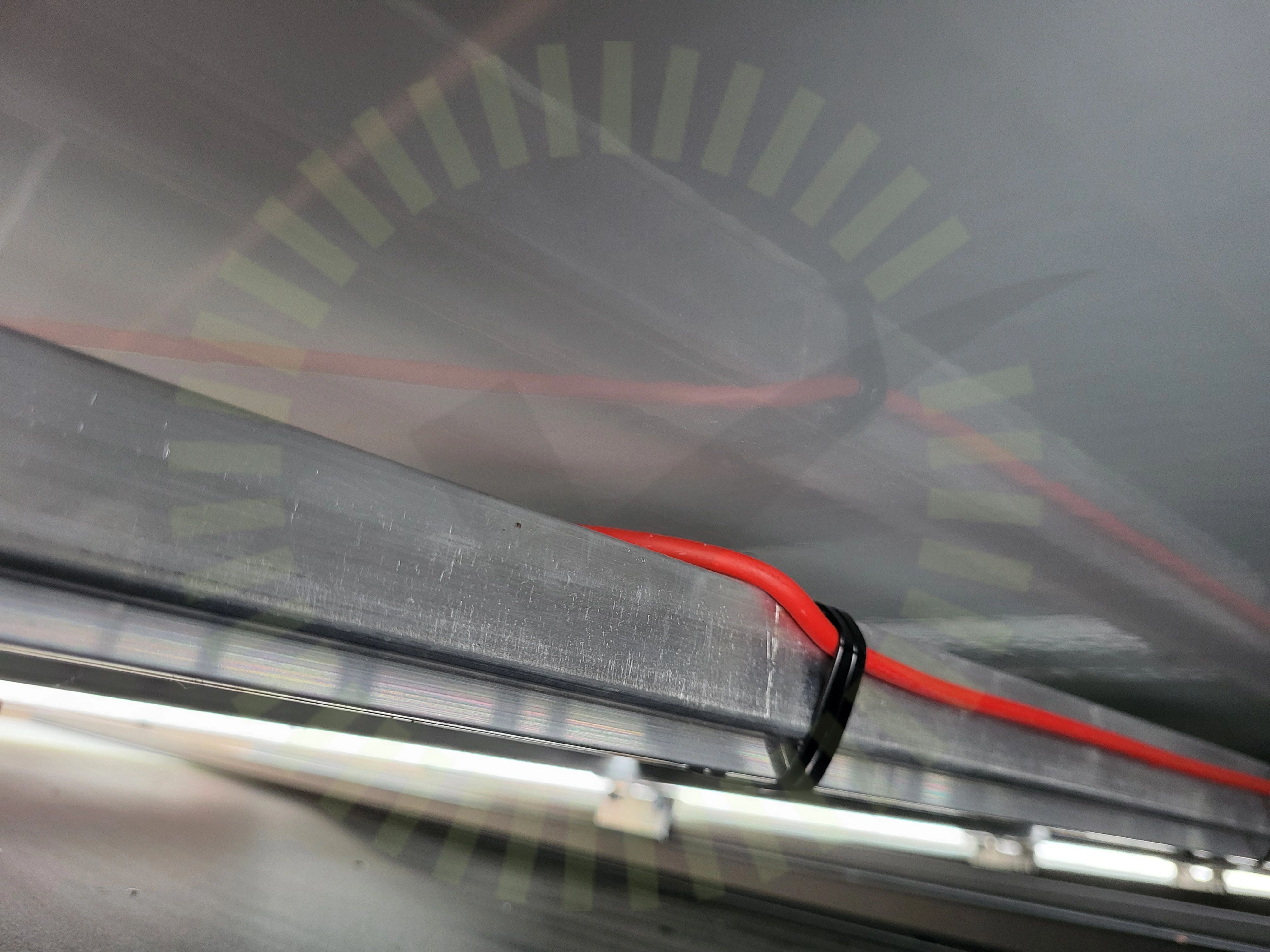

3.2 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid. Samtliga kablar är hårt spända mellan skenorna. Rör som kabel är förlagt i sitter med skruv som ligger löst i falsfästet.
3.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkningens värden stämmer inte med verkligheten. Två blandade system.
