Besiktningsrapport
9.5
Installation genom
GoSol Energi
Datum
16 september 2024
Ort
Norrtälje, Stockholms län
Mittklämmor
Skenornas infästning
Skador på panel
Kabelinföringar
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-54HBB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
GoodWe: GW15-30kW ET Series
Batteri
BYD: HVM Battery-Box Premium (8.3-22.1)
Tillbehör
Undercentral
Tillbehör
GoodWe: GM series
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
13/13
Bakomliggande material
Batteri PE
DC anslutning
Fastsäkring av produkt
Förläggning av moduler
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
1/18

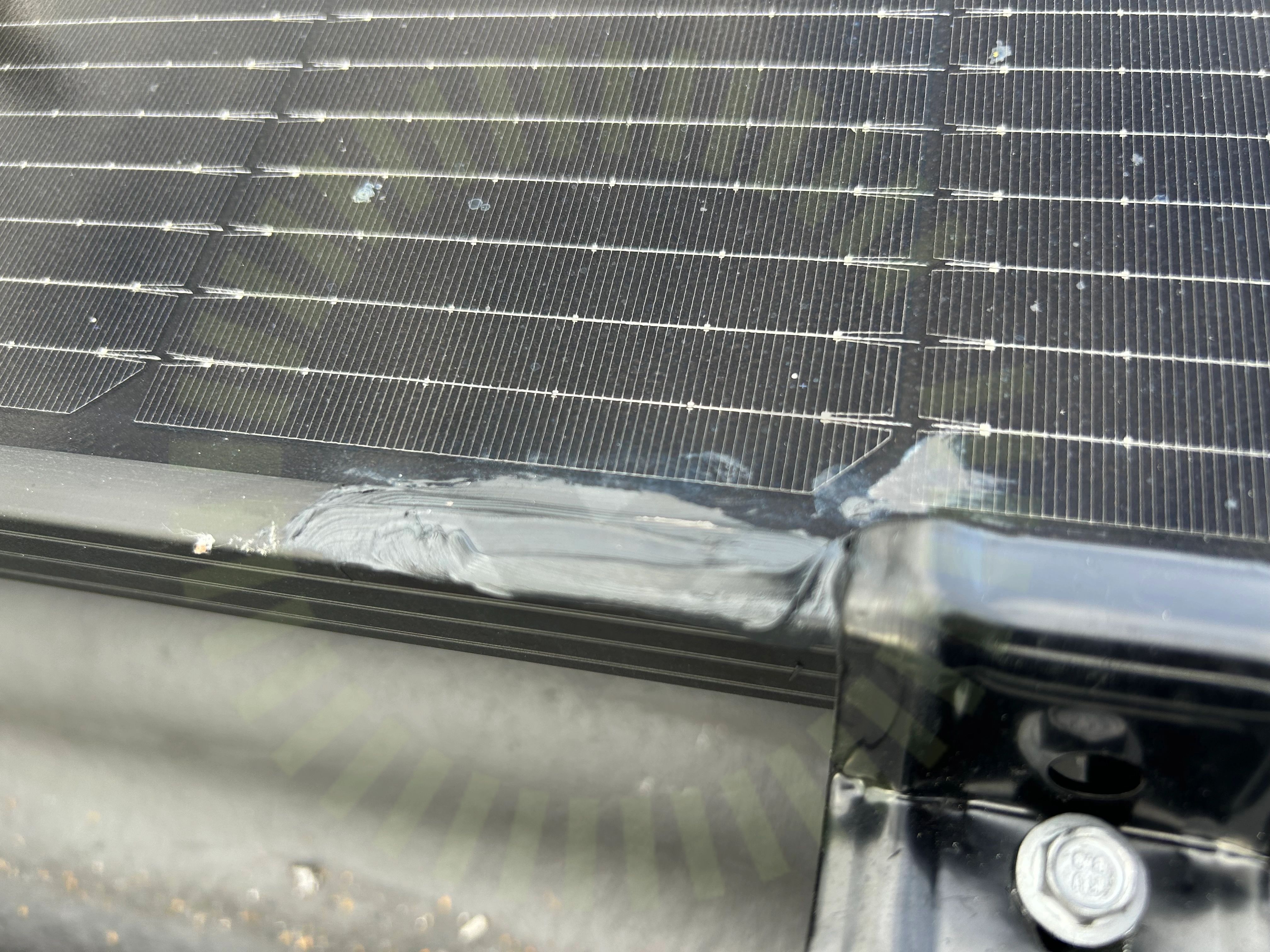

3.1 Skador på panel
Inte godkänd
Någon form av massa har smetats på panelramen. Anledning går ej att säkerställa. Massan har hamnat på glaset.
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/20

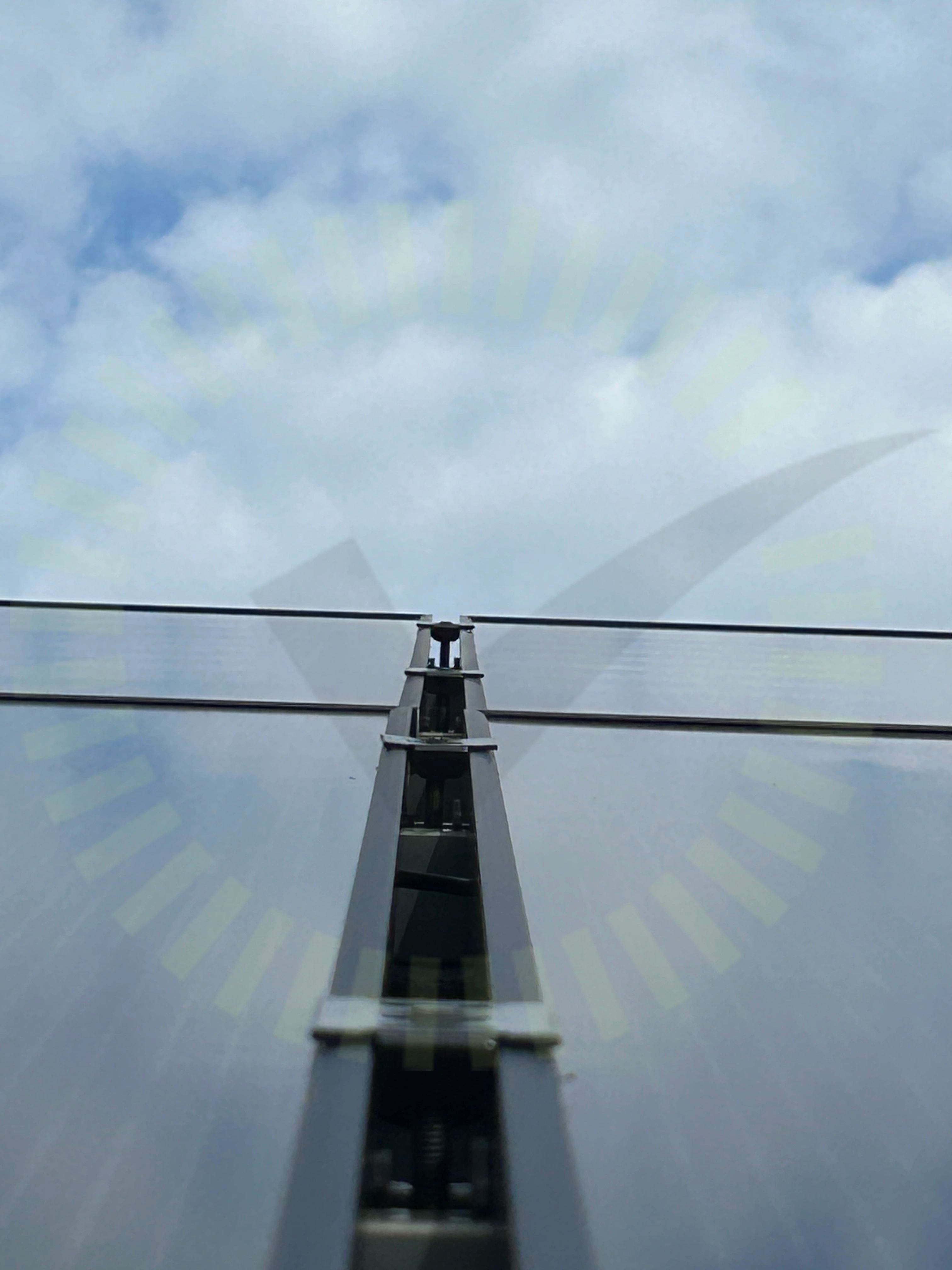

4.1 Mittklämmor
Inte godkänd
Mittklämma är deformerad.
MA5111 Sid 1 (1) | Version 5 - 231109

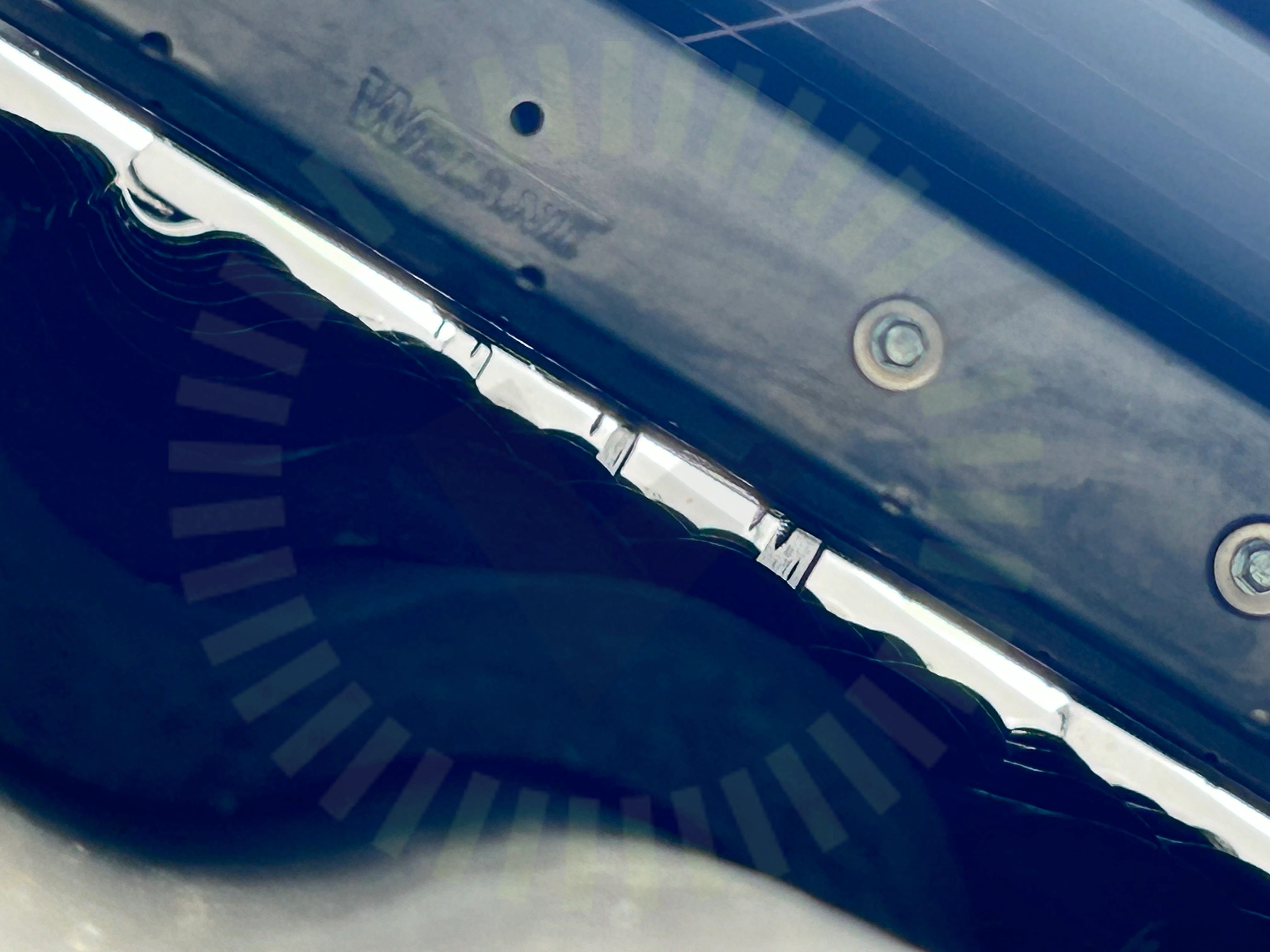

4.2 Skenornas infästning
Inte godkänd
Fel antal skruvar är använda i skeninfästning.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
18/20
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Placering
Skador
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/6

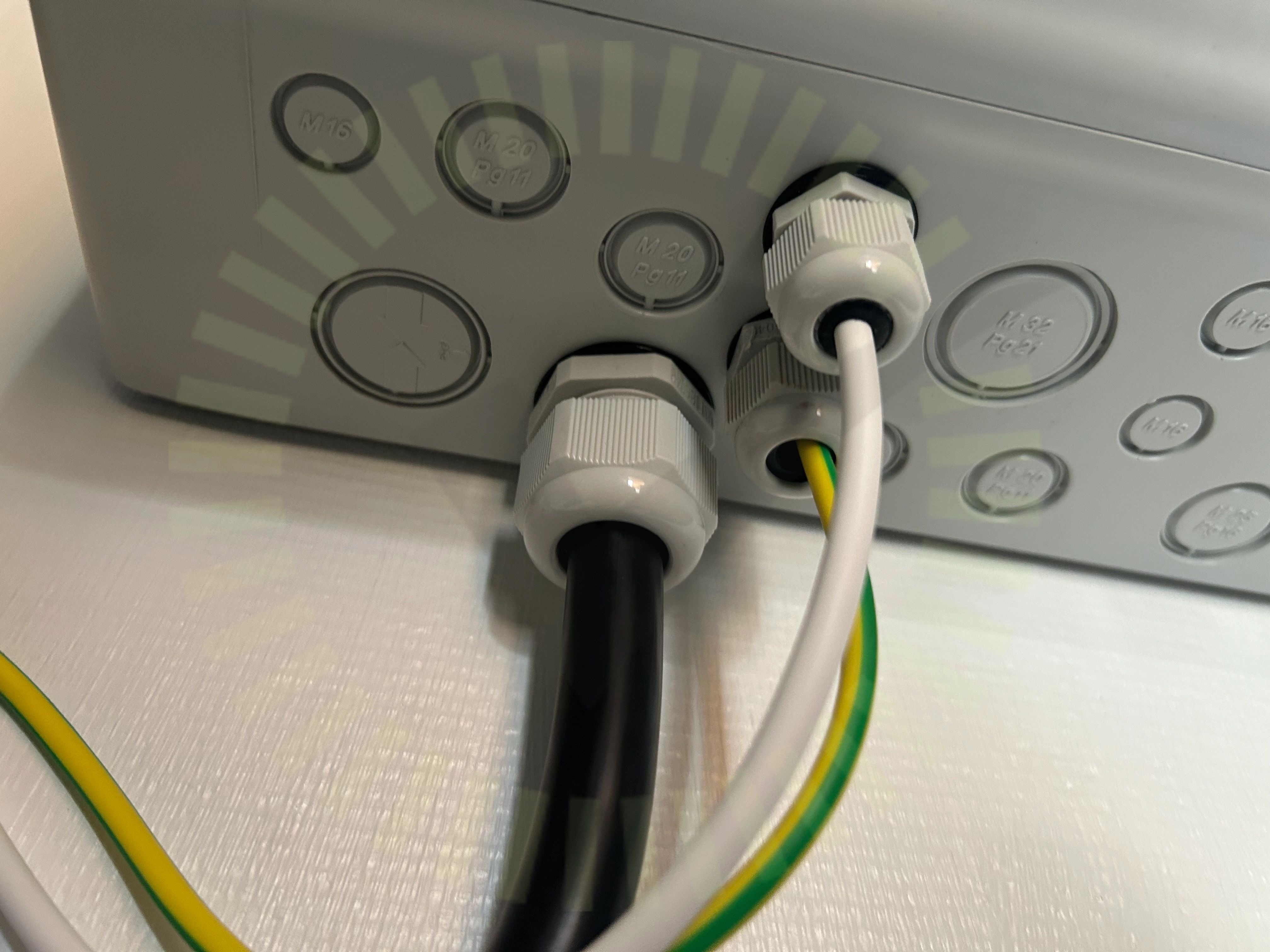

5.1 Kabelinföringar
Inte godkänd
Växelriktarens kabel samt jordledaren sitter inte fast i förskruvningarna.
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
