3.1 Avsäkring
Inte godkändSmartmätaren har ingen intern säkring. Behöver säkras av. Sitter på matande sida av psa.
Besiktningsrapport
9.0
Installation genom
GoSol Energi
Datum
30 september 2026
Ort
Sjöbo, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörEastron: SEM3-M-2
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
44/45Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/45AC Kablage förläggning
Smartmätare
Anmärkningar
1/5Godkända kontrollpunkter
4/5FastsäkringKabelareaPlacering av CT klämmorSignalkabel
Säkerhetsbrytare AC
Anmärkningar
1/1

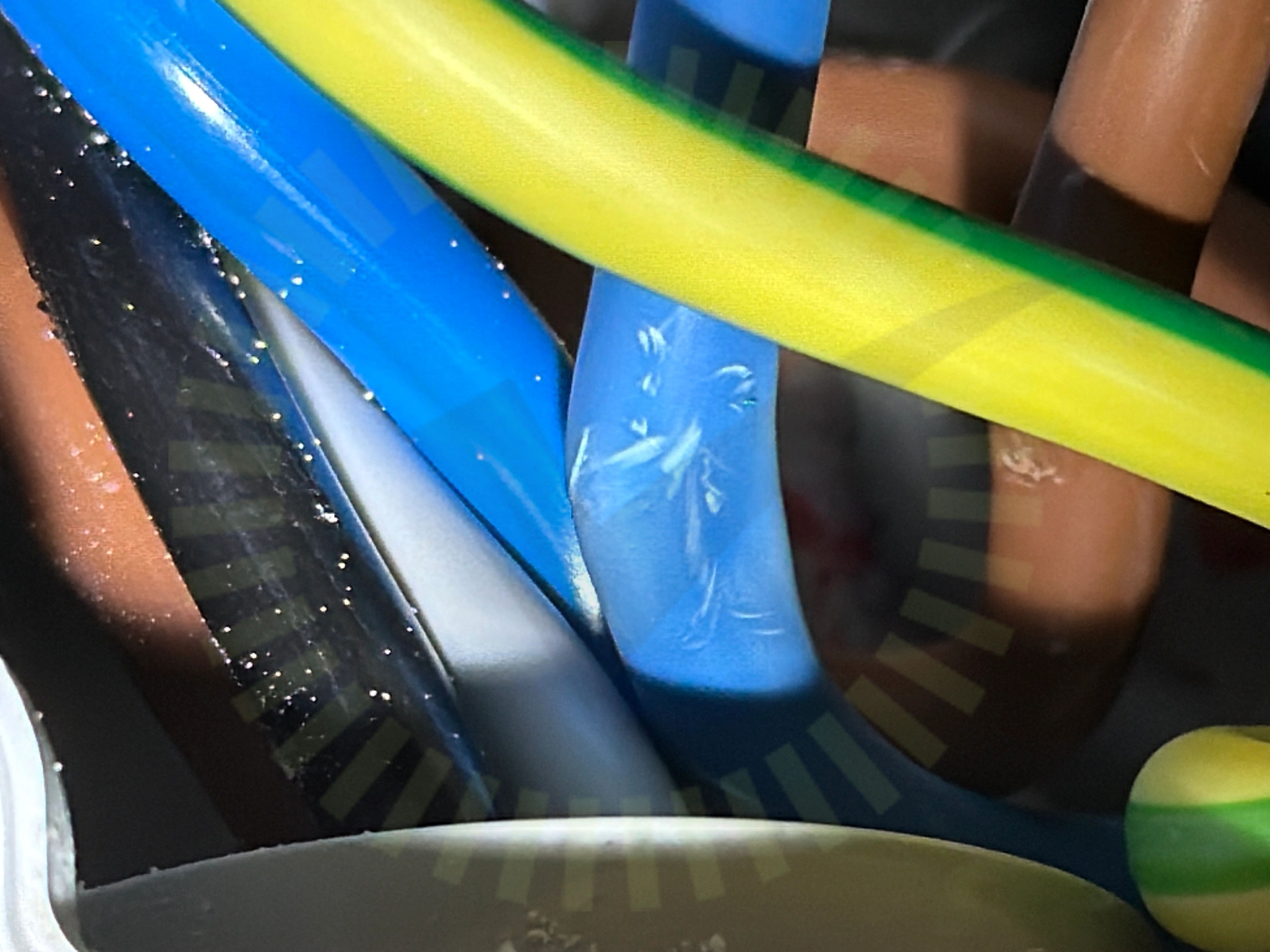

4.1 Böjradie ledare
Inte godkändKablaget har bara böjts tillbaka. Ledaren har tagit skada. Deformerad.
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
2/18

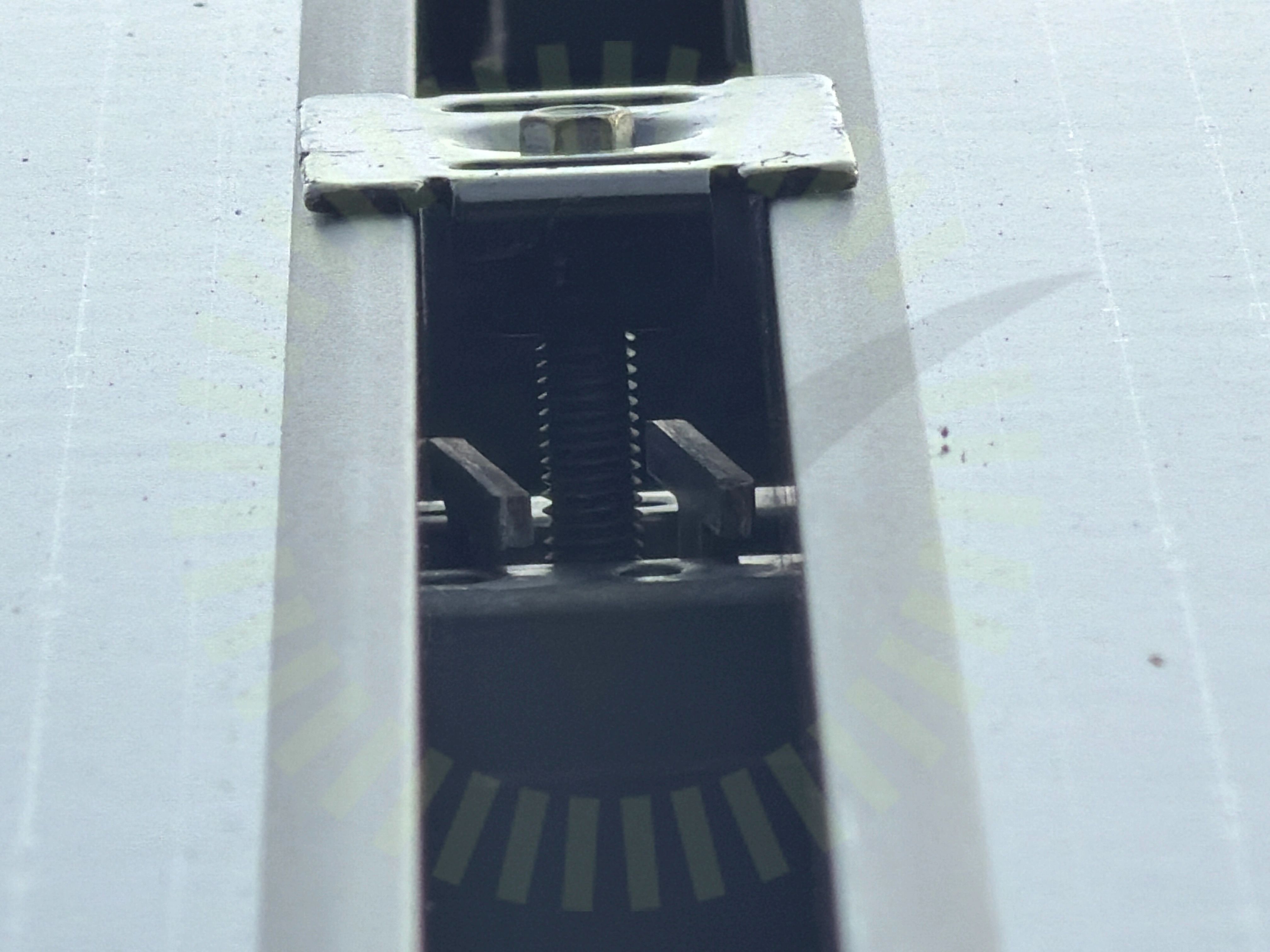

6.1 Klämmornas överlappning
Inte godkändPaneler har dragits ut från klämman så överlappningen blir fel.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12
6.2 Skador på panel
Inte godkändRamen på paneler har repats. Tillräckligt djupt för att känna inbuktningar. Panel sitter kvar.
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Weland Stål: Pannfäste Läkt
Anmärkningar
1/1
7.1 Dolda kontakter
Inte godkändSkarvar av DC kablage ligger dolda inne i slang under takpannorna.
Tak 1: Weland Stål: Pannfäste Läkt
Anmärkningar

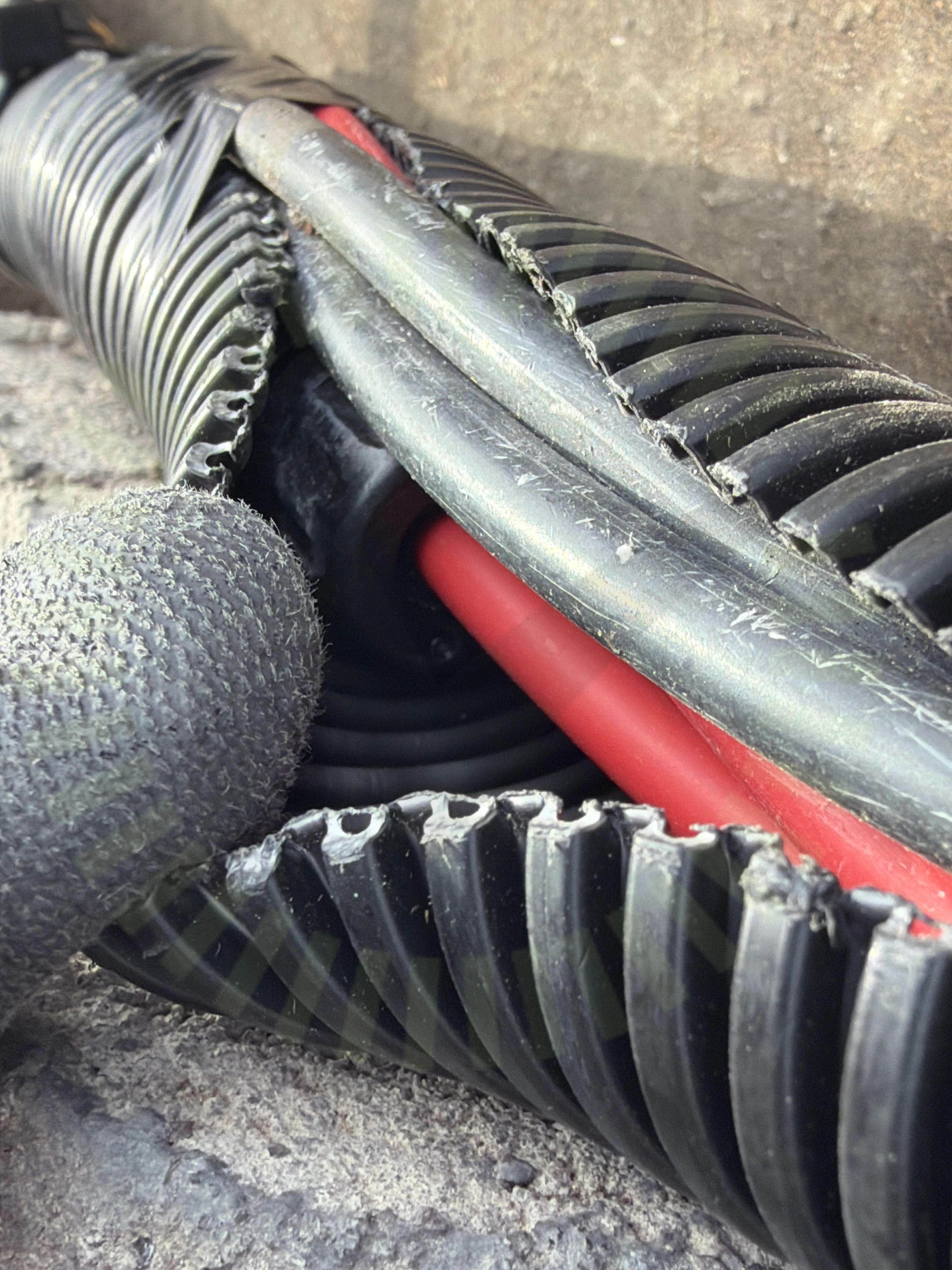

4/218.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte lämpligt utfört. Slang har slitsats och sen dragits över kablage och skavt upp manteln.

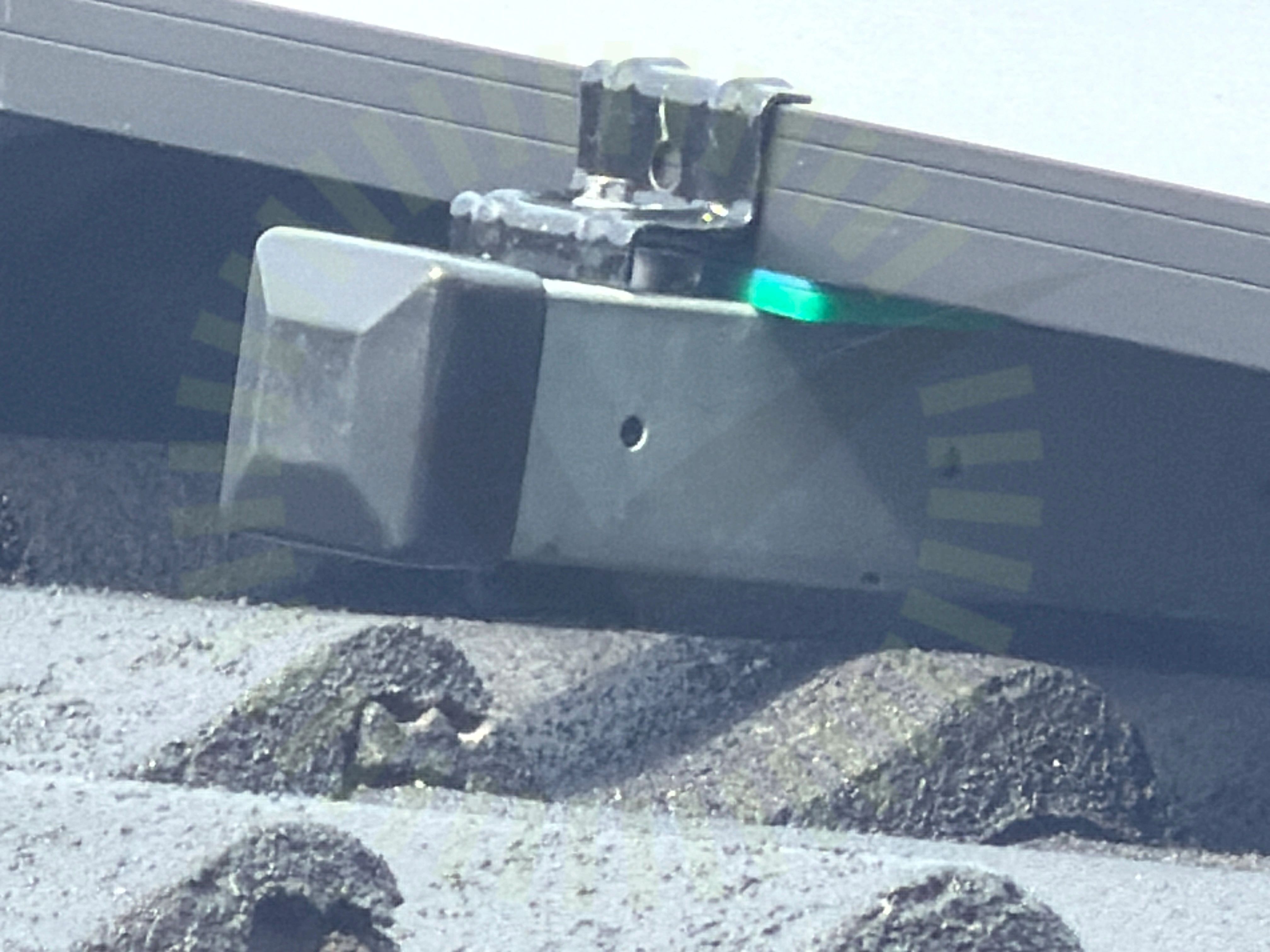

8.2 Föremål mellan skena och panelram
Inte godkändDistanser är förlagda mellan skena och panelram. Höjdjustering ska ligga mellan skena och takkrok. Enbart en plats åtgärdad.
8.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd. Mögelstopper har monterats men med tätmassa som inte är lämplig för underlaget. Tätmassan lyfter mögelstoppern så den inte har tryck mot pappen.

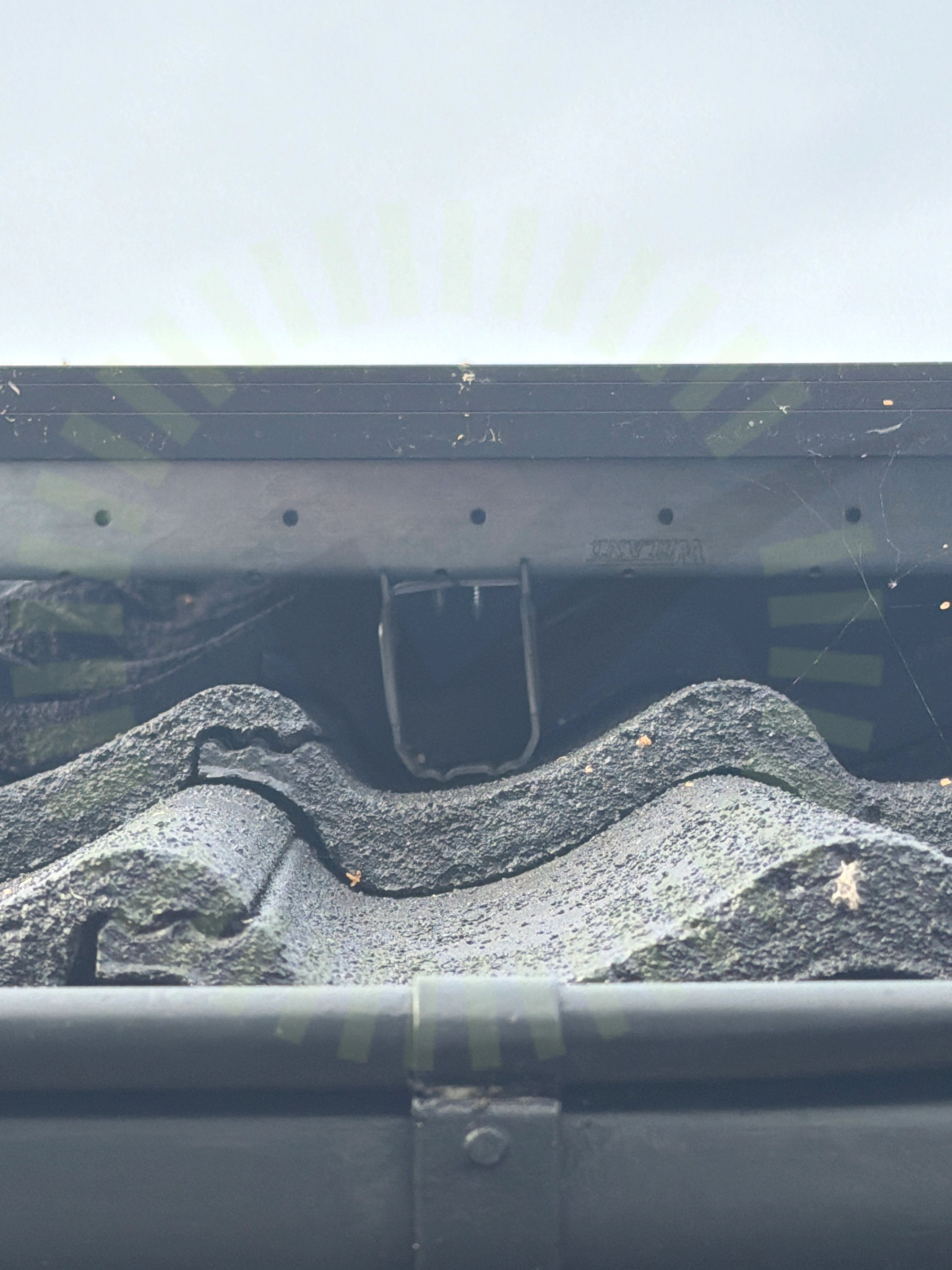

8.4 Underliggande takpanna
Inte godkändInfästningar ligger inte ann mot underliggande takpanna. Krok sitter snett och belastar fortsatt enbart ena sidan av takpannan.
MA5125 Sid 1 (2) | Version 1 - 240416
Godkända kontrollpunkter
17/21DC kabel förläggningFrämmande materialKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
