Besiktningsrapport

9.5
x

Installation genom

Söderens

Datum

30 november 2023

Ort

Landvetter, Västra Götalands län
DC Kontakter
Anslutning av växelriktare
Identifiering
93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareGroWatt: MOD 10-15KTL3-X
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

3/23
Skenskarvar

2.1 Skenskarvar

Inte godkänd

För få skruv har använts vid skenskarv till skenor som har stöd av mindre än två krokar.

TJB: Solentra Monteringsanvisningar Infästningsskena 231025
Säkerhetsavstånd

2.2 Säkerhetsavstånd

Inte godkänd

Paneler är placerade närmare takets kant än vad som är tillåtet.

TJB: Solentra - Viktigt inför montaget
Underliggande takpanna

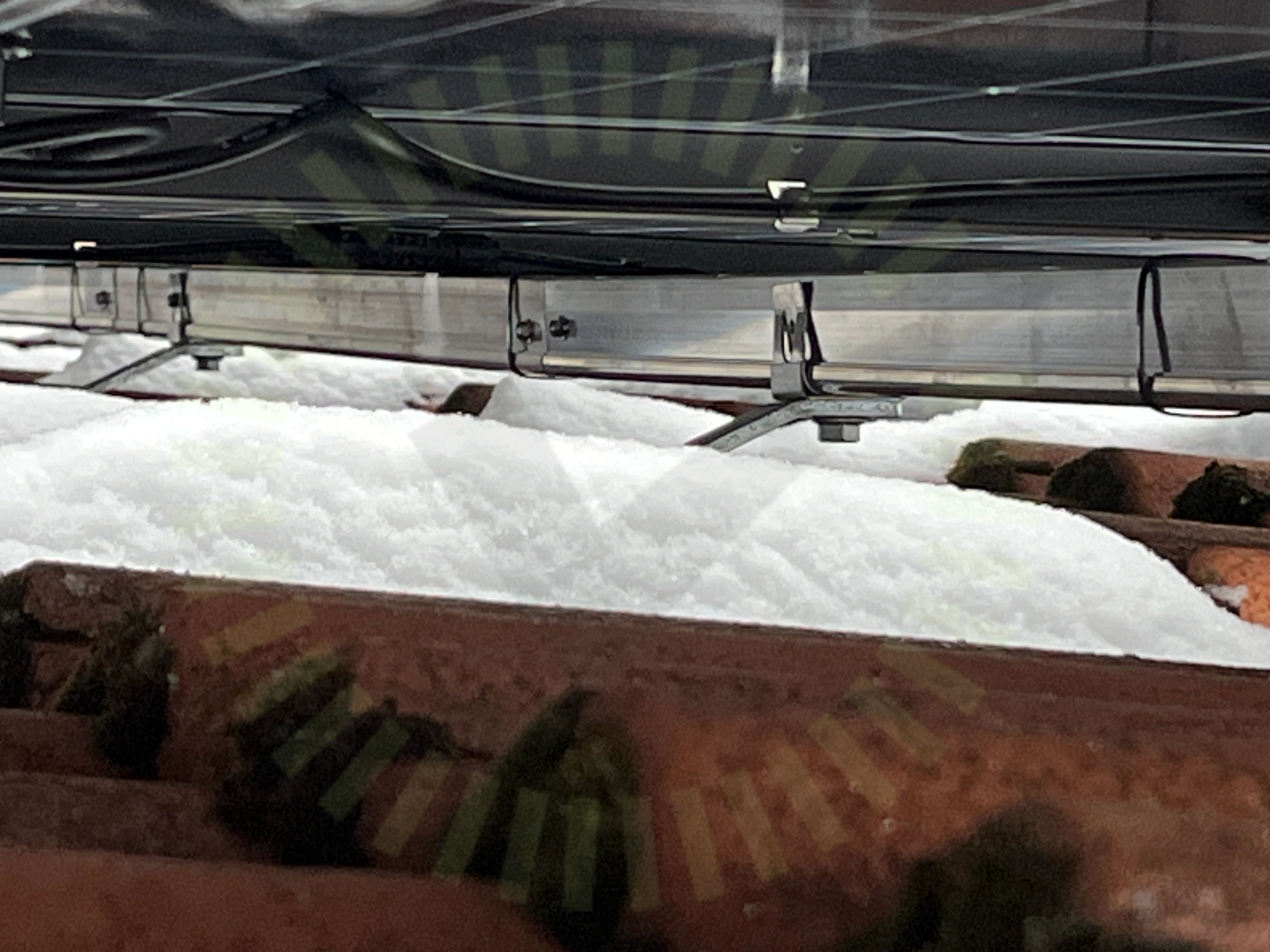

2.3 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila jämnt mot den underliggande takpannan för att undvika att pannan knäcks.

TJB: Solentra Monteringsanvisningar Takkrok 231010

Godkända kontrollpunkter

18/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/23
Klämmans placering i skenaMittklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

11/15
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

4/15
Förbindelse av kontakterPunktbelastningSkador på panelSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

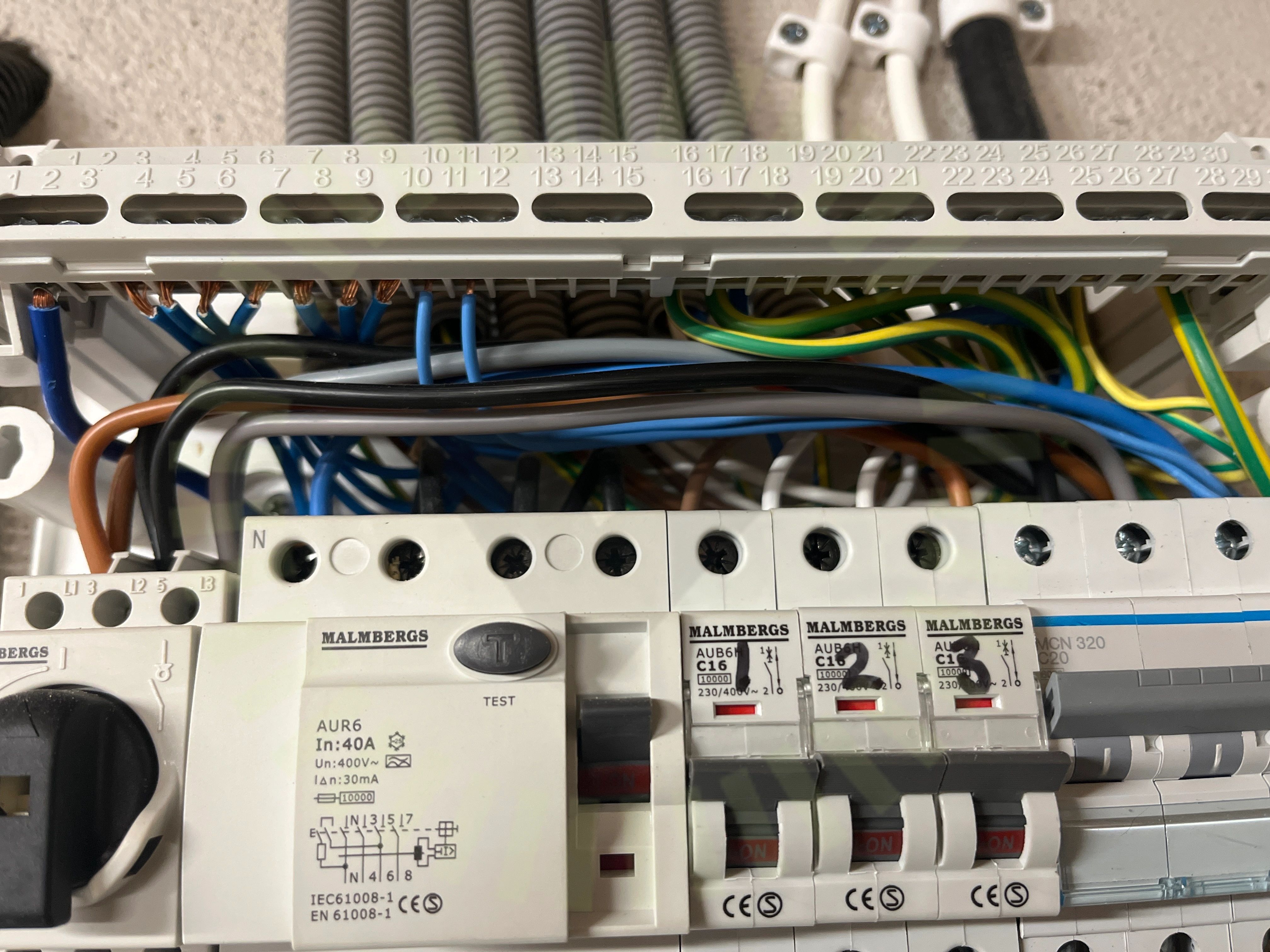

Anslutning av växelriktare

5.1 Anslutning av växelriktare

Inte godkänd

Nollan är ansluten på jordplinten, skall anslutas med inkommande nolla.

DC Kontakter

5.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse på växelriktaren är från olika tillverkare.

SS 436 40 00 (712.526.1)
Identifiering

5.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
