1.1 Förskruvning
Inte godkändTäten/ förskruvningen utsetts för stress.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable
Besiktningsrapport
8.9
Installation genom
Söderens
Datum
27 juni 2023
Ort
Landvetter, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
5/431.2 Märkning
Inte godkändMärkning saknas om vilken säkring som går till vad i fasadskåp.
1.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
1.5 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable
Godkända kontrollpunkter
38/43AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Trina: TSM-DE09R.05 405-425W
Anmärkningar
2/14

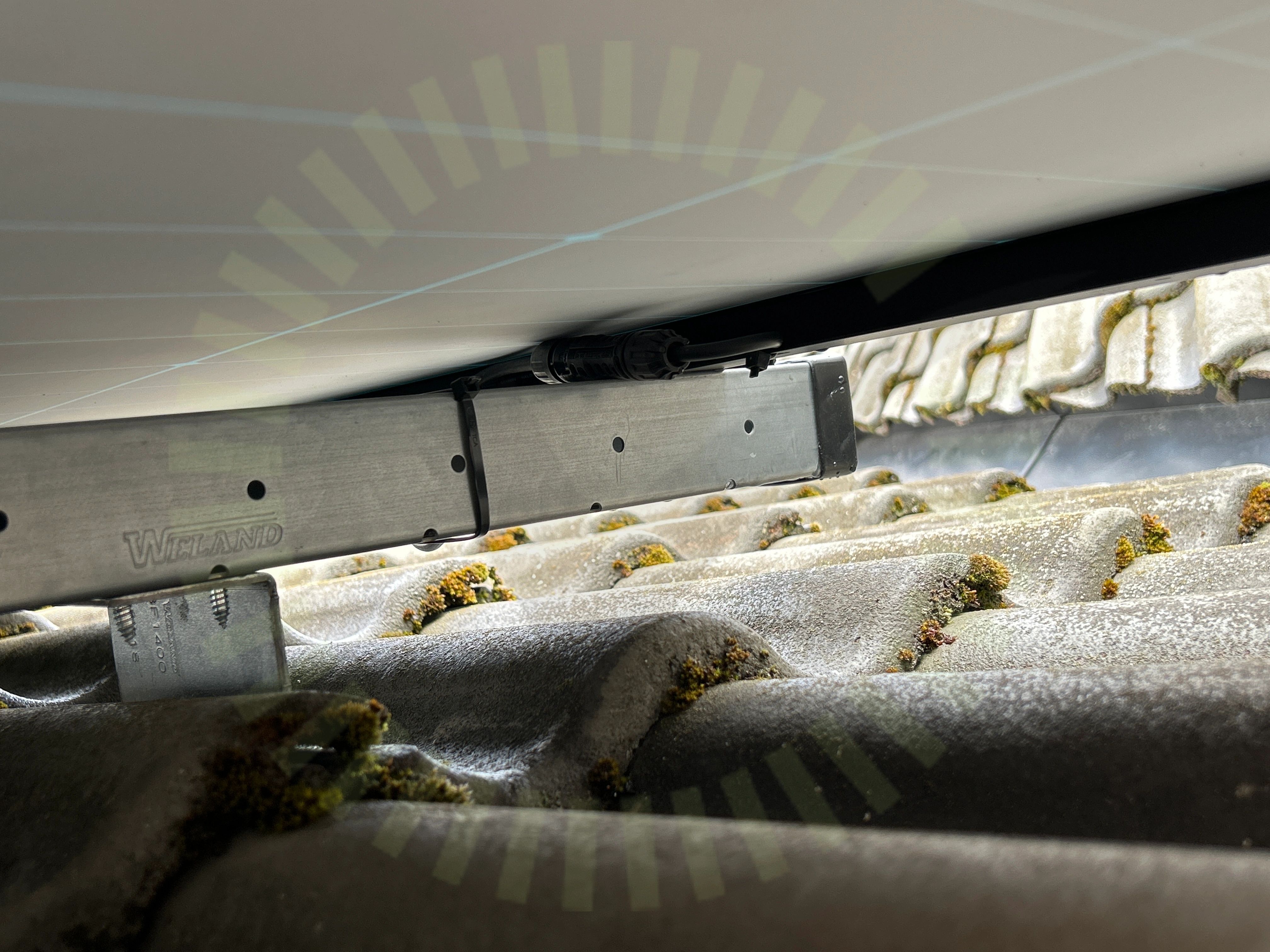

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
2.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
5/23
4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
4.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
4.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
