Besiktningsrapport

8.6

Installation genom

GoSol Energi

Datum

30 maj 2023

Ort

Hargshamn , Uppsala län

Fästens placering

Klämmor rätt förläggning

Ändklämmor skena

+ 8

86% godkända14% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörElmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/14

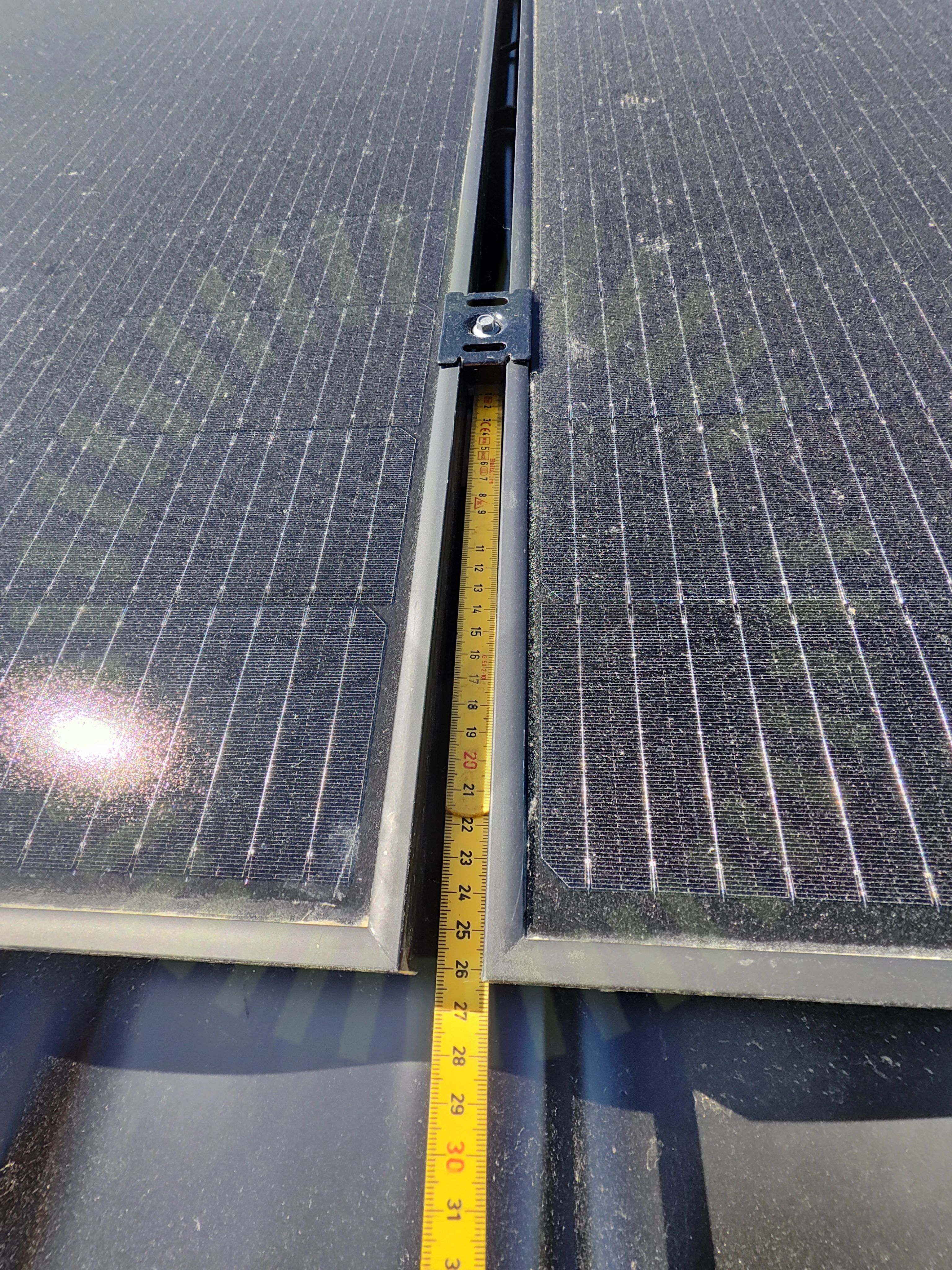

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd zon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

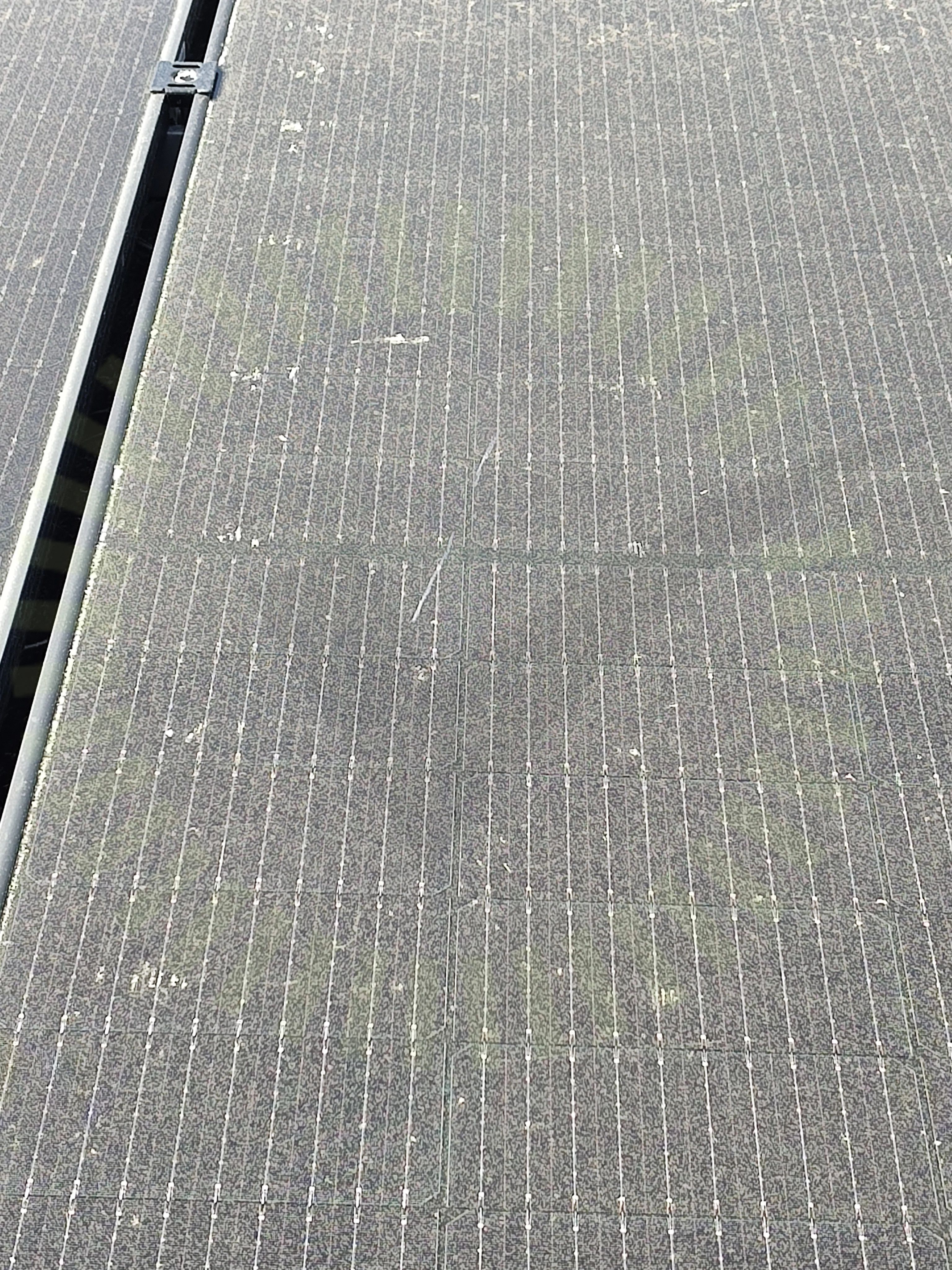

1.2 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

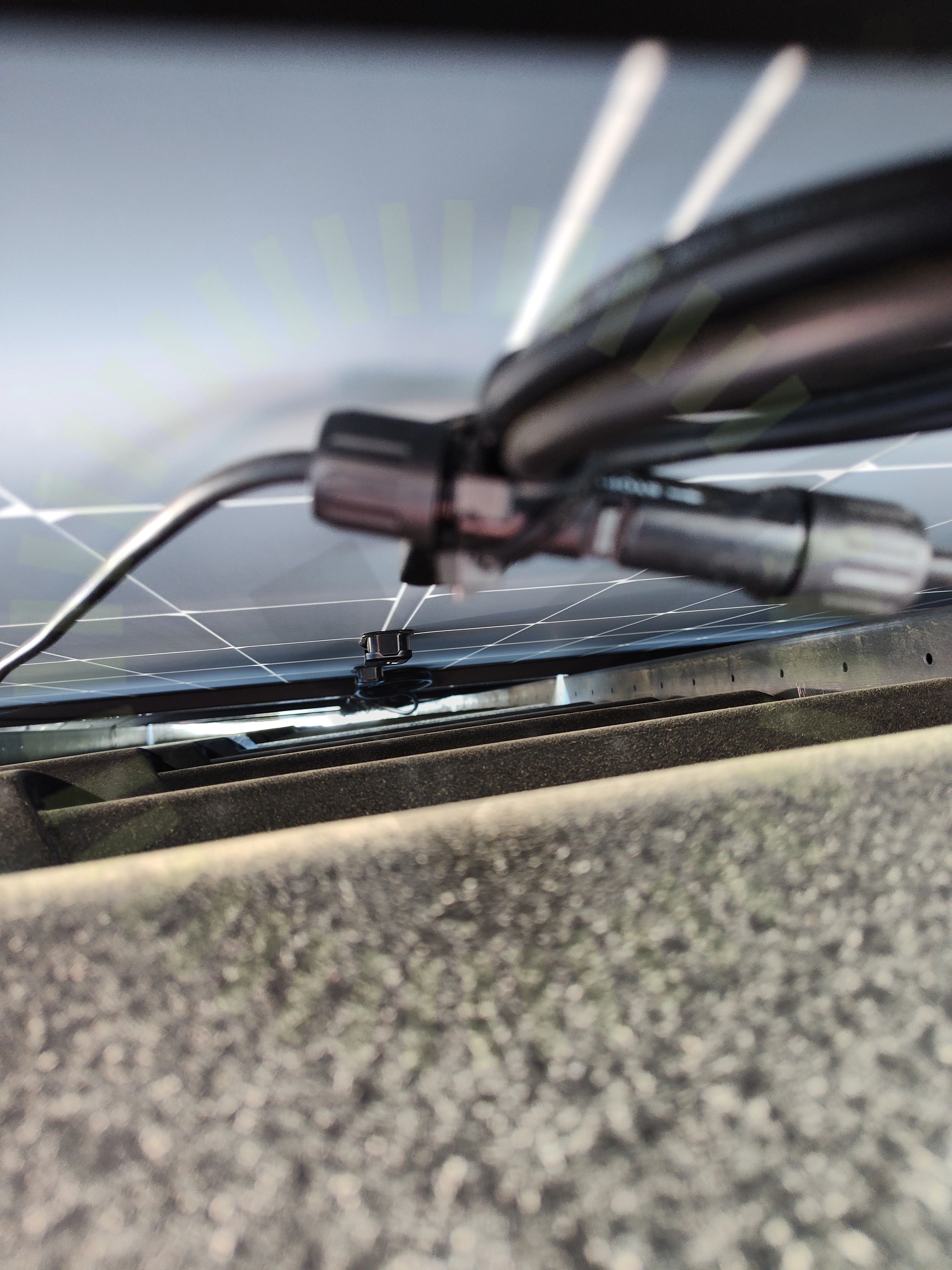

1.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/41

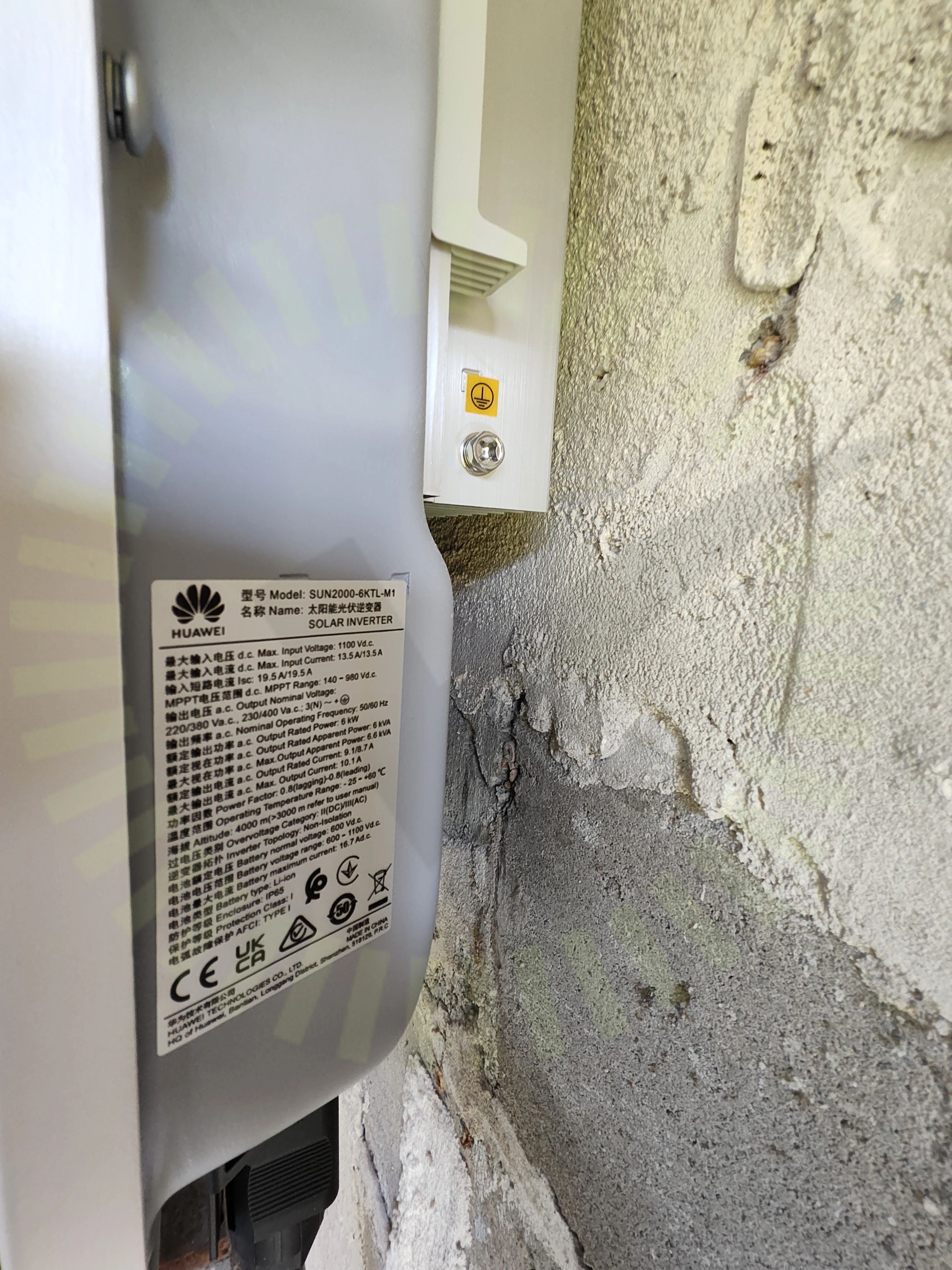

3.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

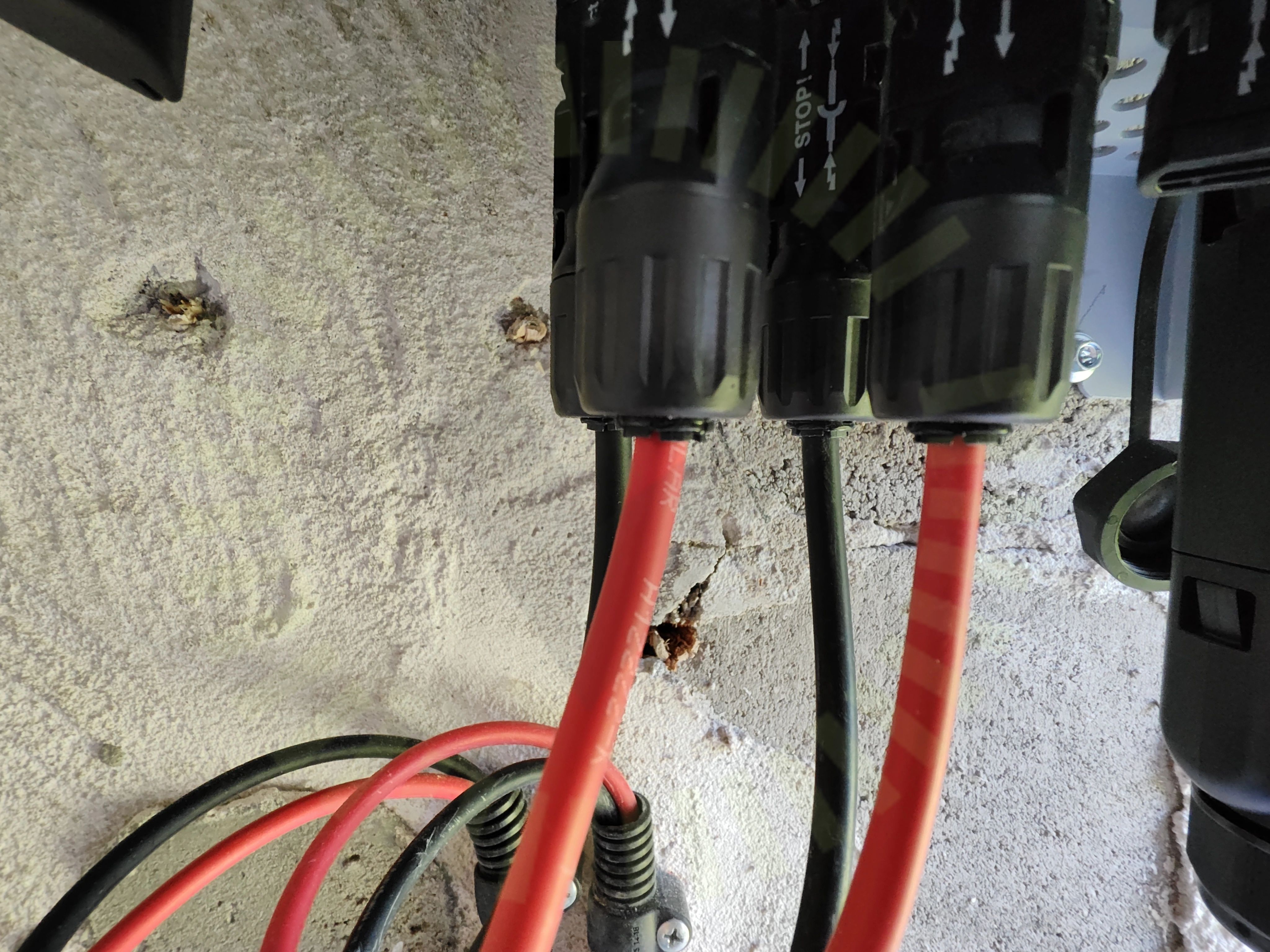

3.2 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

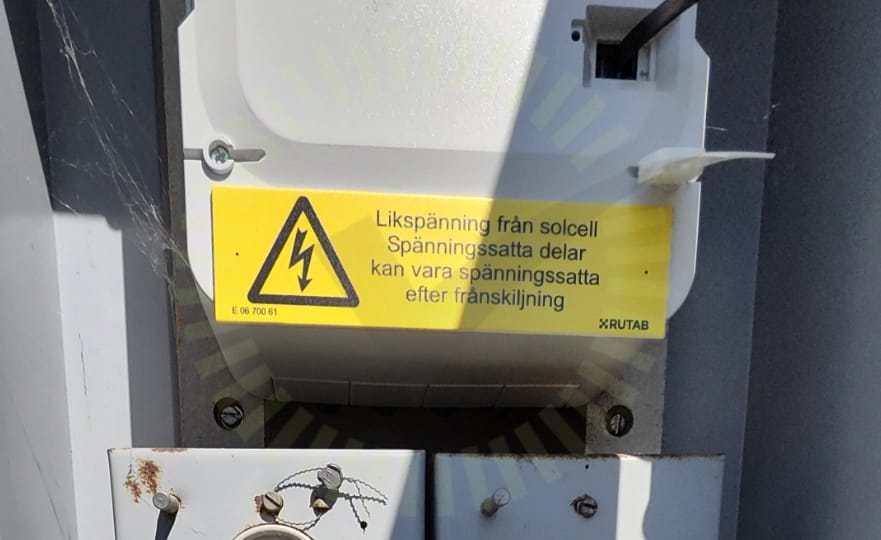

3.3 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte i fasadskåpet.

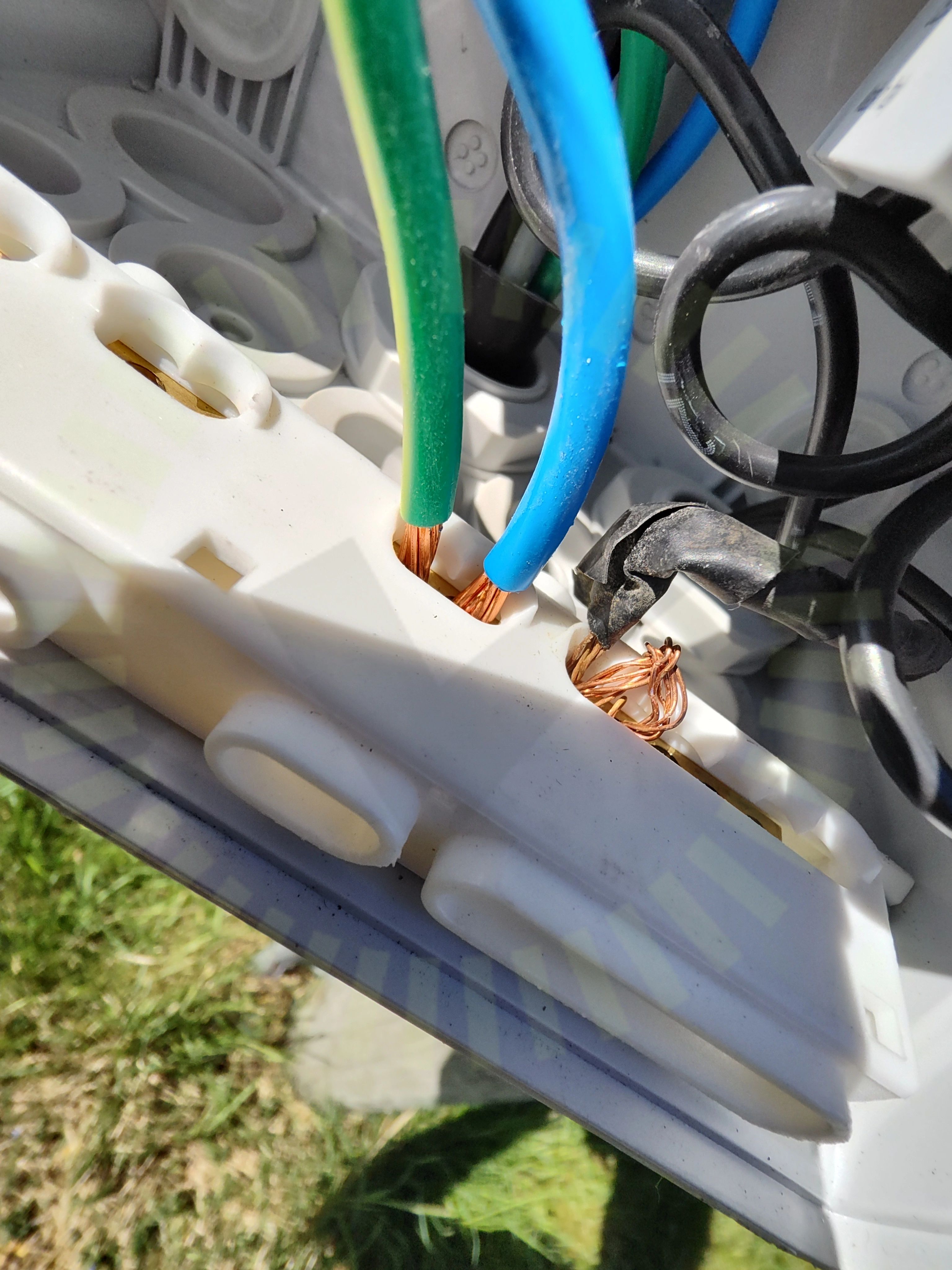

3.4 Matning

Inte godkänd

Matningskabel saknar överströmsskydd och PEN ledare är inte tillförlitligt terminerad.

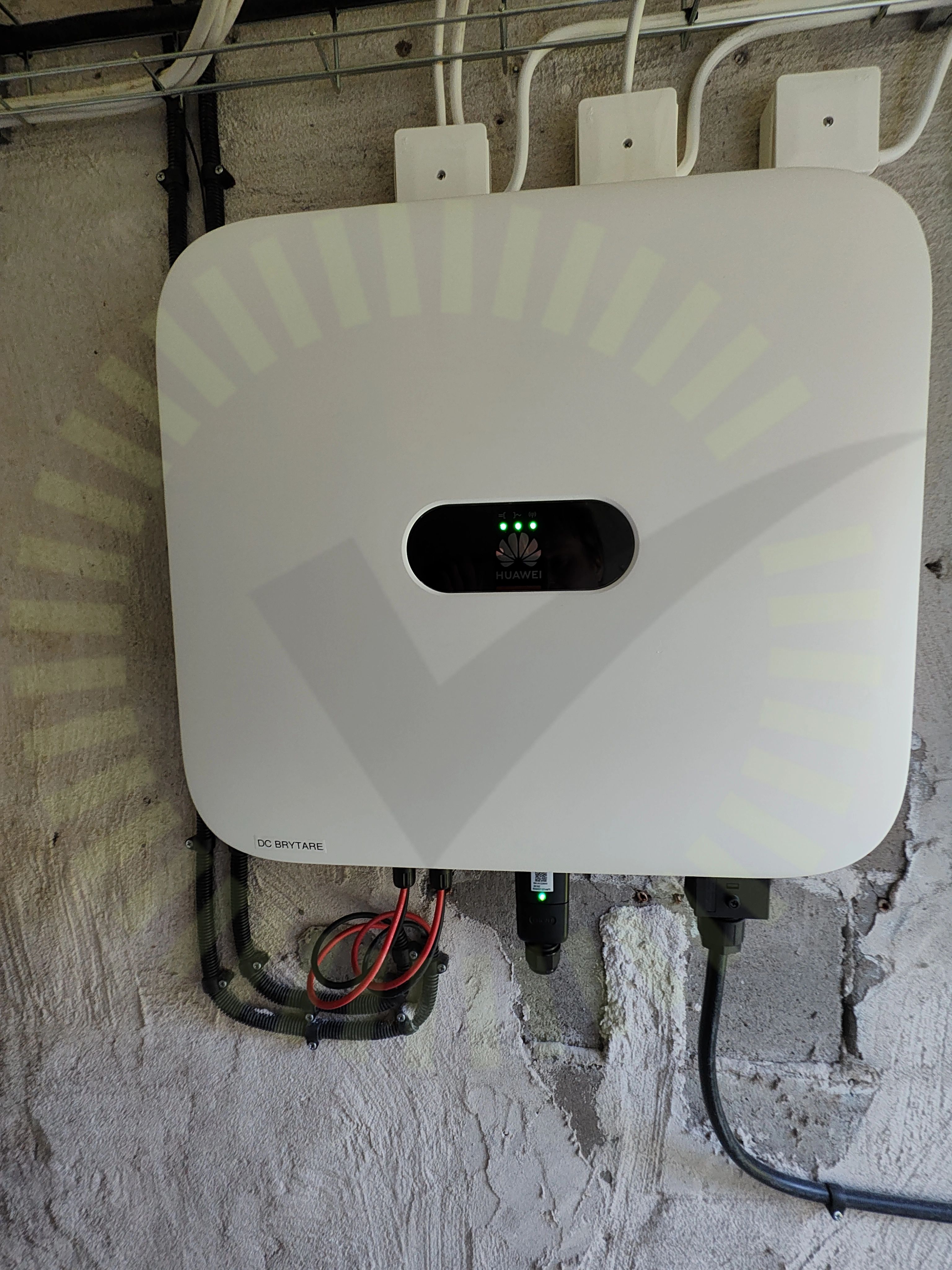

3.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

Godkända kontrollpunkter

35/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningLedare FastspändaLikspänningskomponenterMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/1

4.1 Buntband över kontakter

Inte godkänd

Buntband ska inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Weland Stål: Plåttak

Anmärkningar

3/17

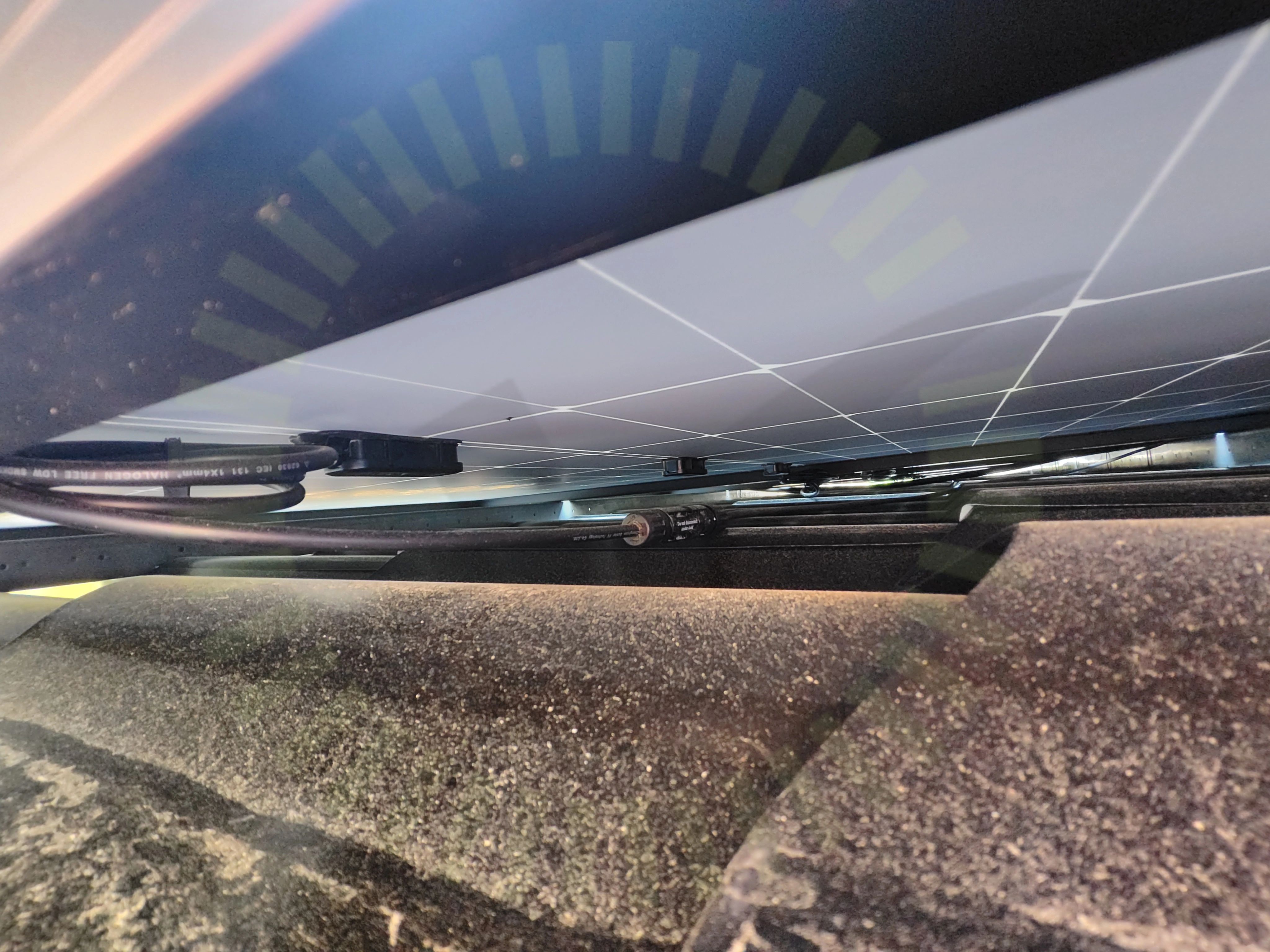

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

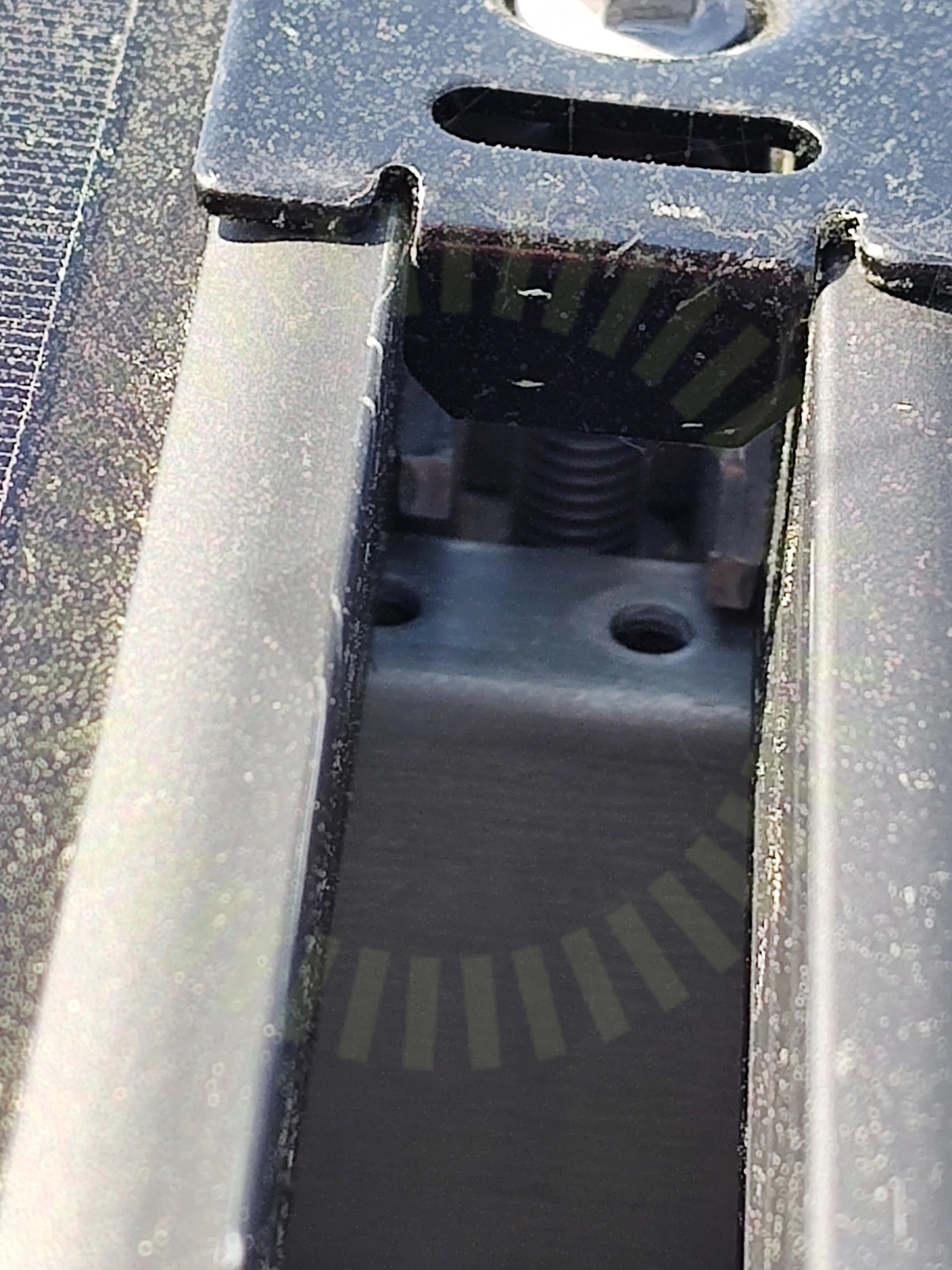

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

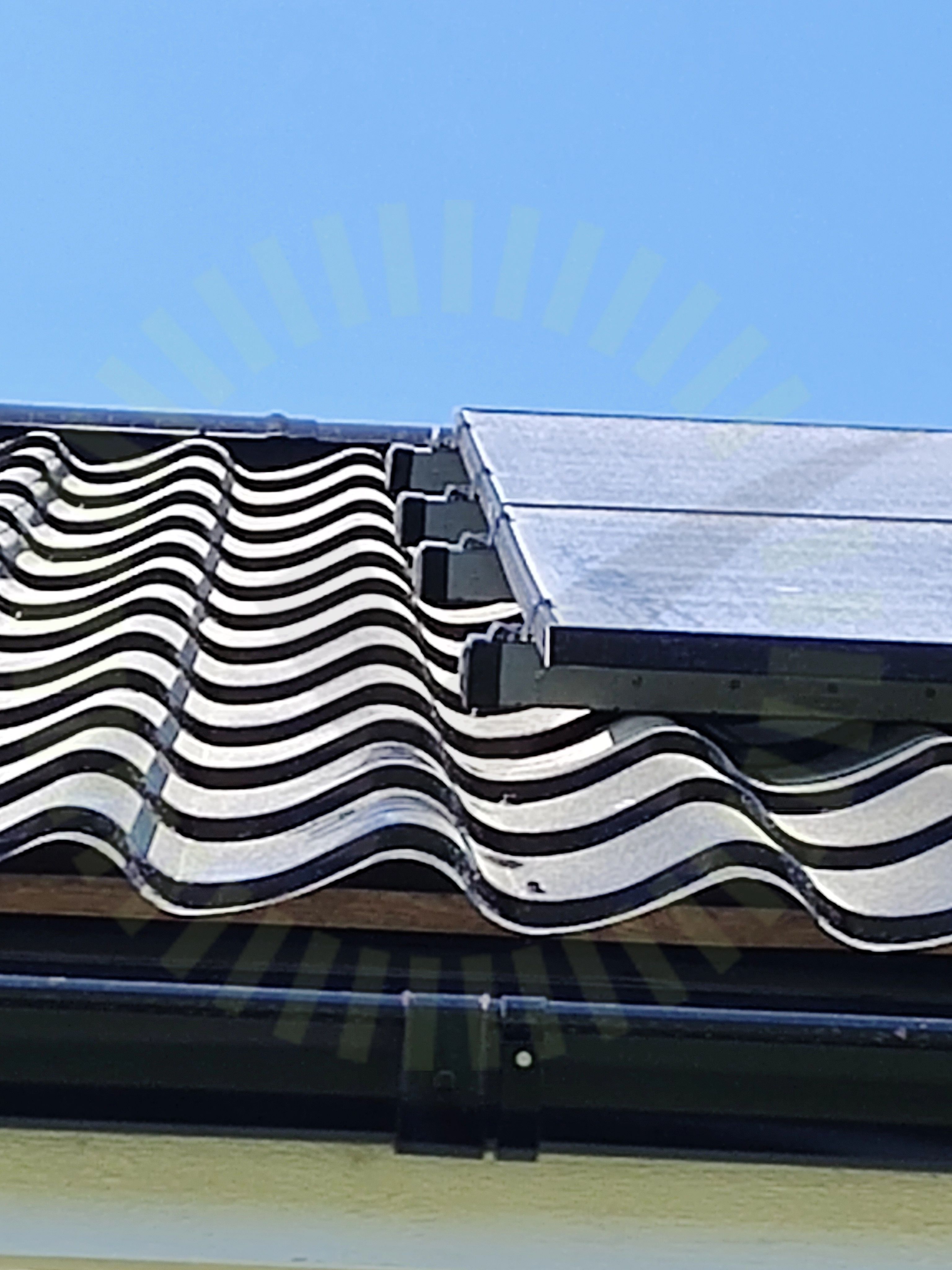

5.3 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. För lite skena sticker ut.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/17

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning skenaKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv
