Besiktningsrapport

7.9

Installation genom

Nordpolen Energi

Datum

19 april 2023

Ort

Kungälv, Västra Götalands län

Infästningar

Kopplingslåda

Infästning utanför takstol

+ 10

80% godkända

20% ej godkända

Om installationen

Paneler

Denim U M3 450 BB 120H

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Elmaterial: Kapsling

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (2)Tak 1, Denim U M3 450 BB 120H (15)Tak 1, K2: SingleRail: CrossHook 3S (29)Varselmärkning (5)Växelriktare (30)

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

1/15

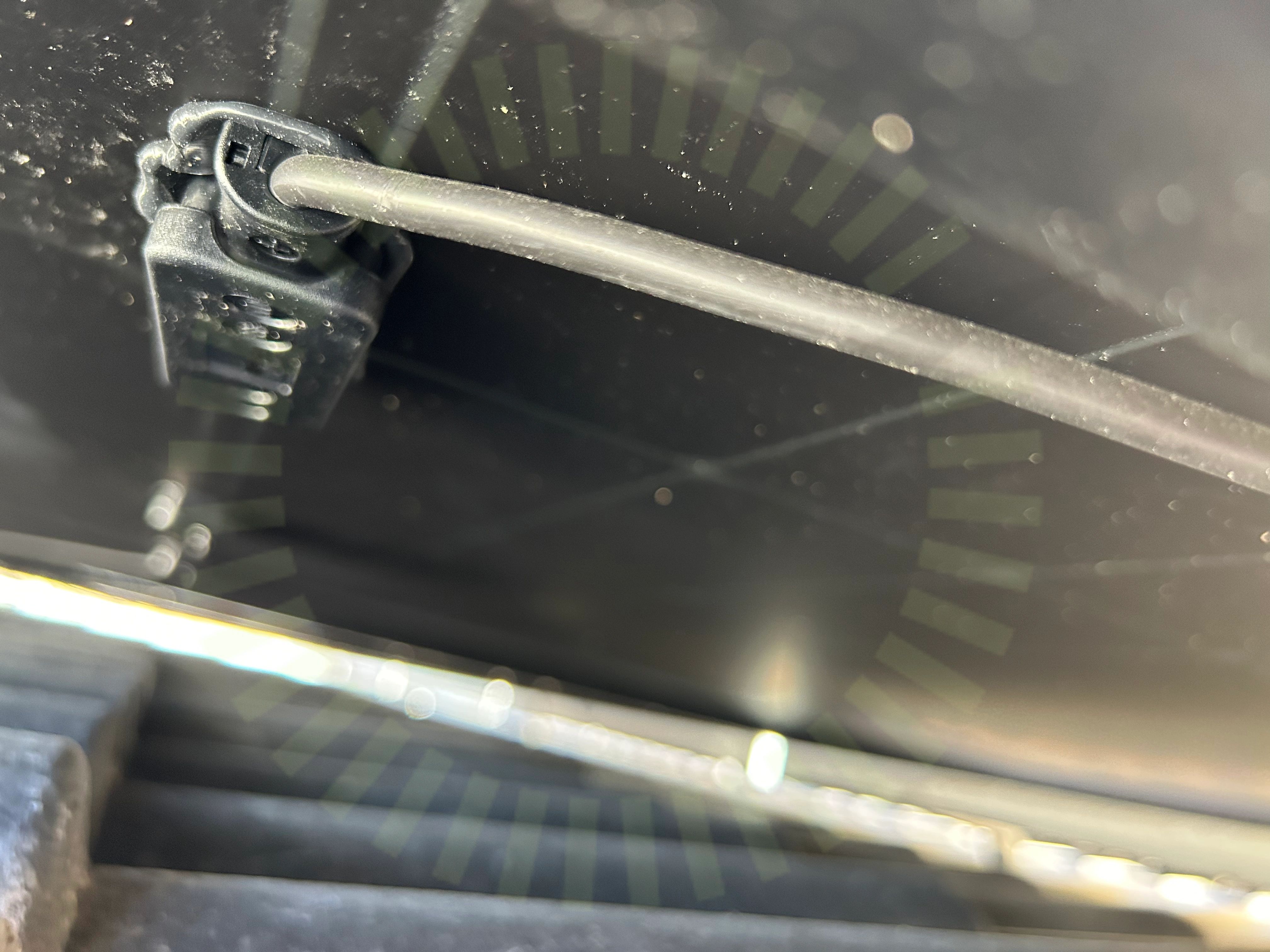

2.1 Kopplingslåda

Inte godkänd

Kablage har för skarp böjradie från panelens utgång.

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

6/29

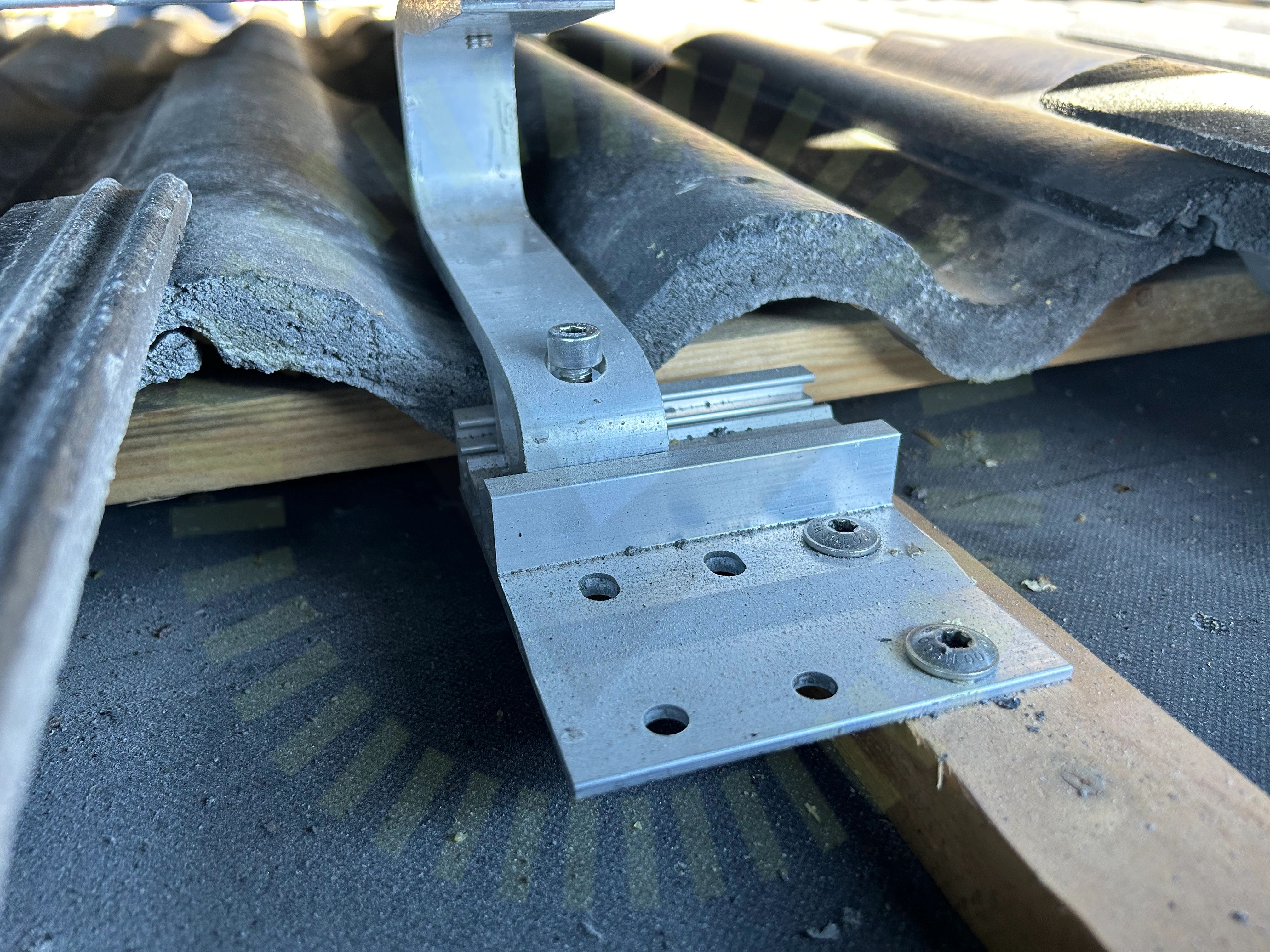

3.1 Infästning utanför takstol

Inte godkänd

Infästningar är utförda utanför takstol på ett felaktigt sätt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

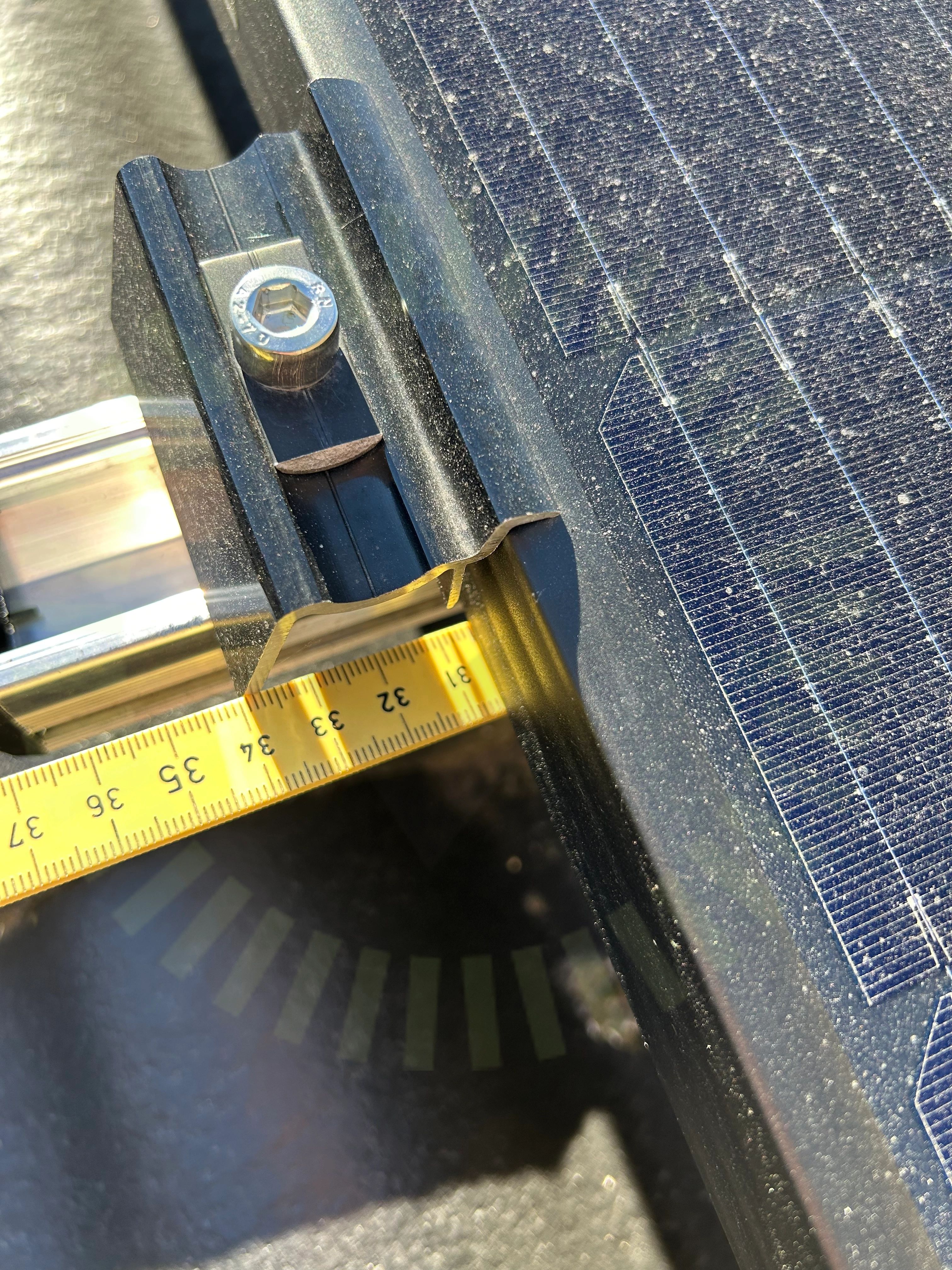

3.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Måttet är 30,5cm

Snö- och vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

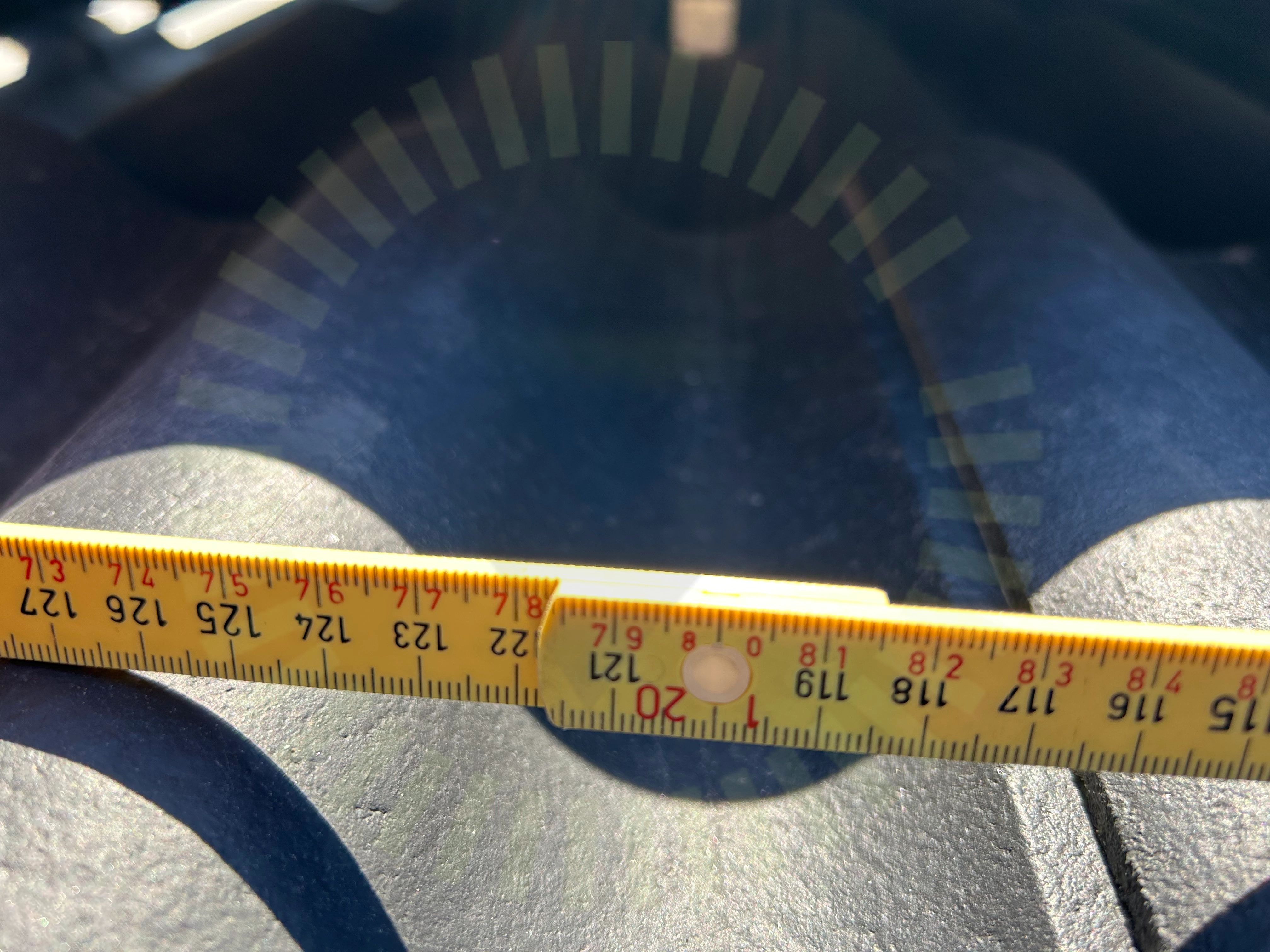

3.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Mått är 120cm

Snö- och vindlastberäkning

3.6 Tvådelad takkrok

Inte godkänd

Krokens bult är inte åtspänd så den fäster bottendelen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9

Godkända kontrollpunkter

22/29

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skruvar korrekt

Takets lutning

Takstolsbredd

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/29

Takgenomföring

Varselmärkning

Anmärkningar

3/5

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.sitter för dåligt (rekommenderar att skruva fast märkningar)

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

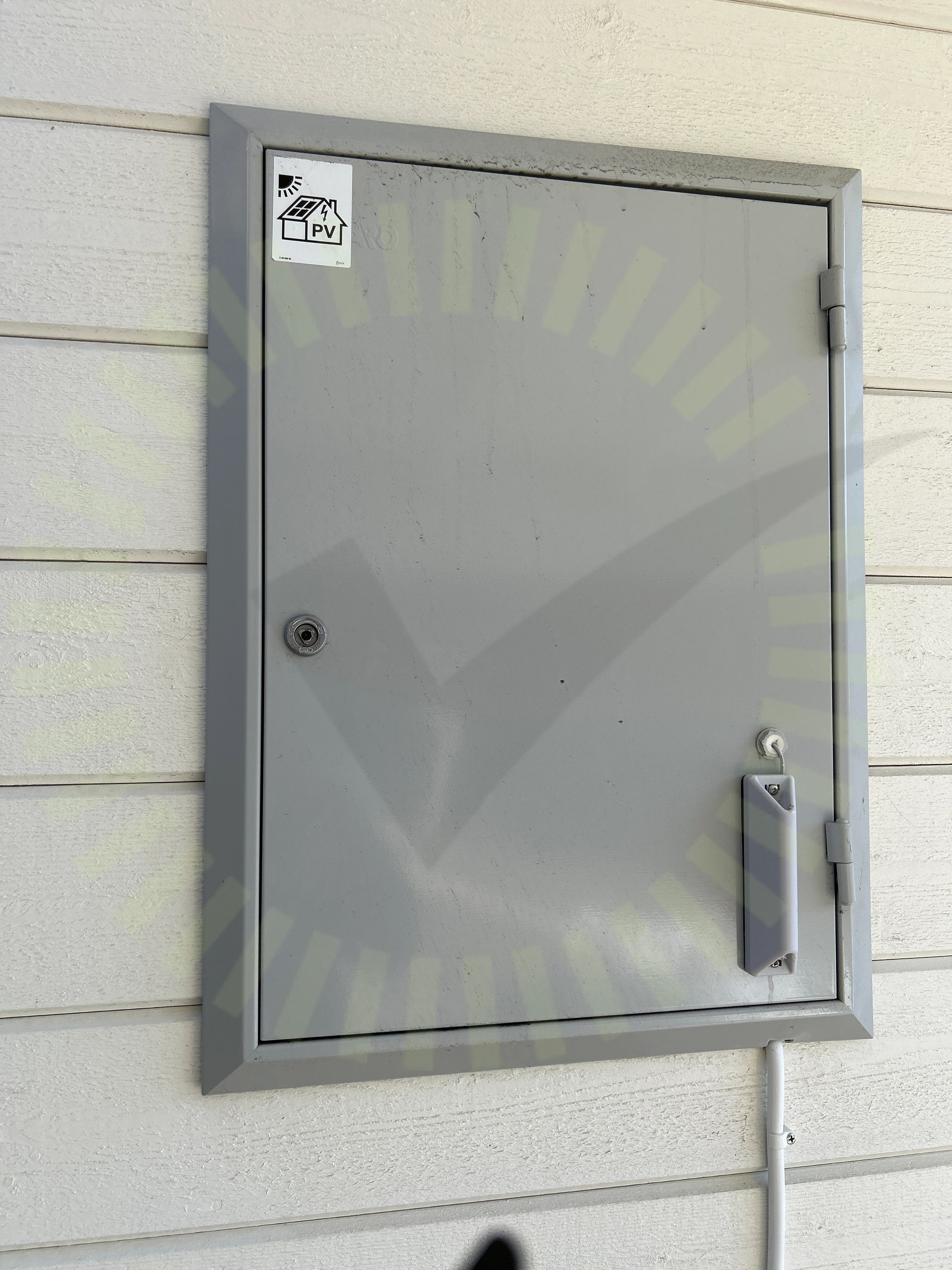

4.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

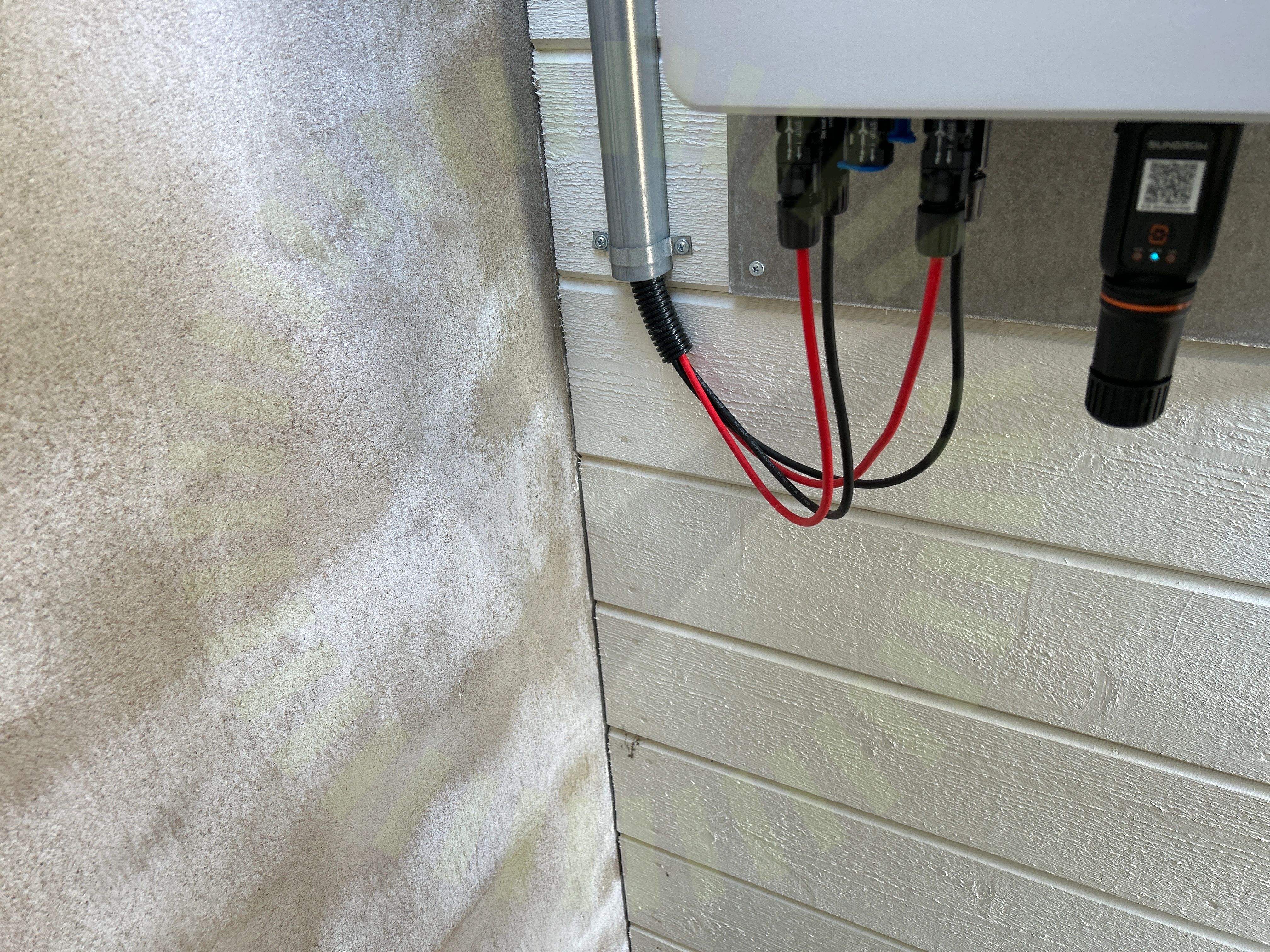

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

5/30

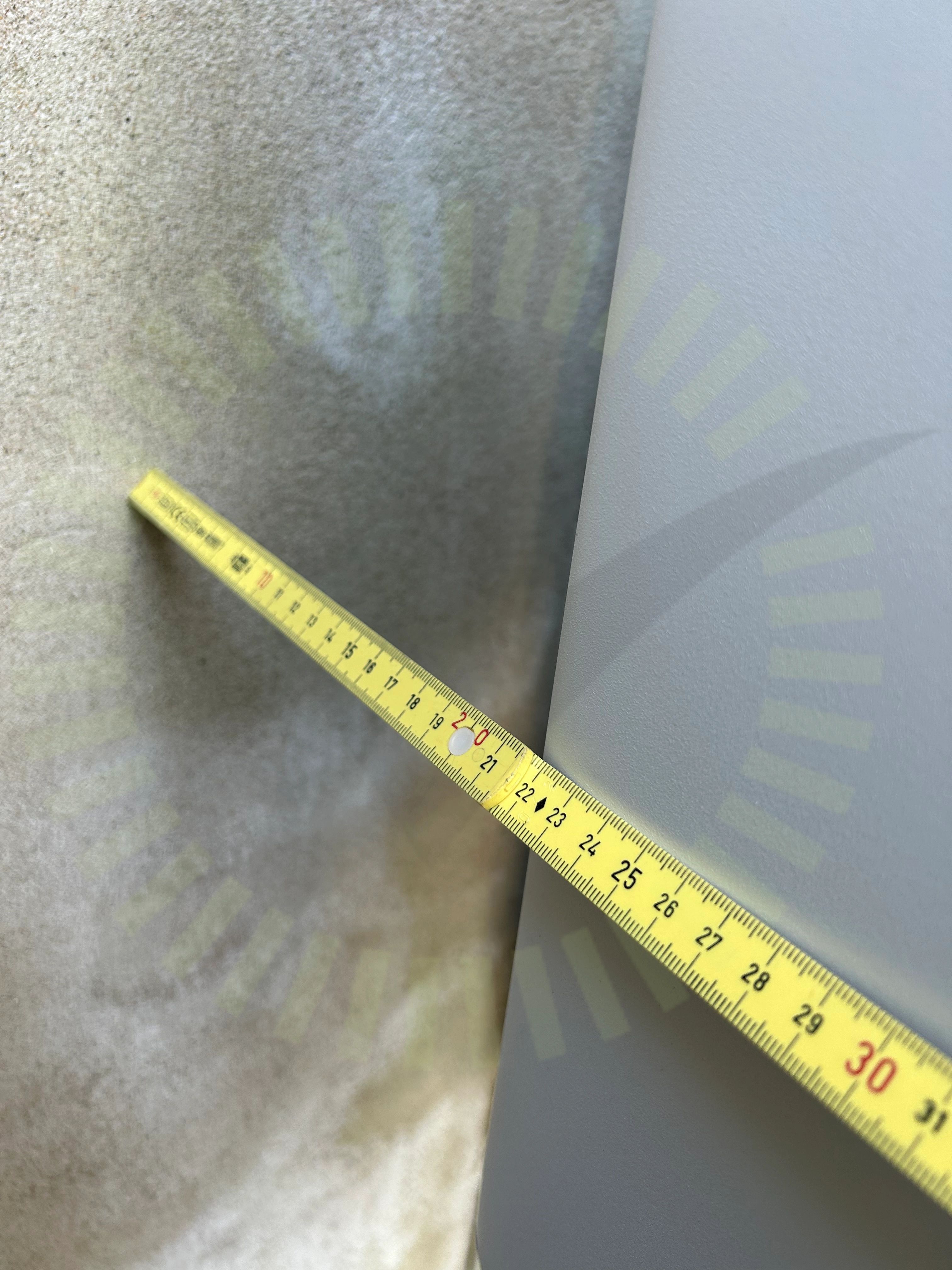

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

5.2 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

5.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

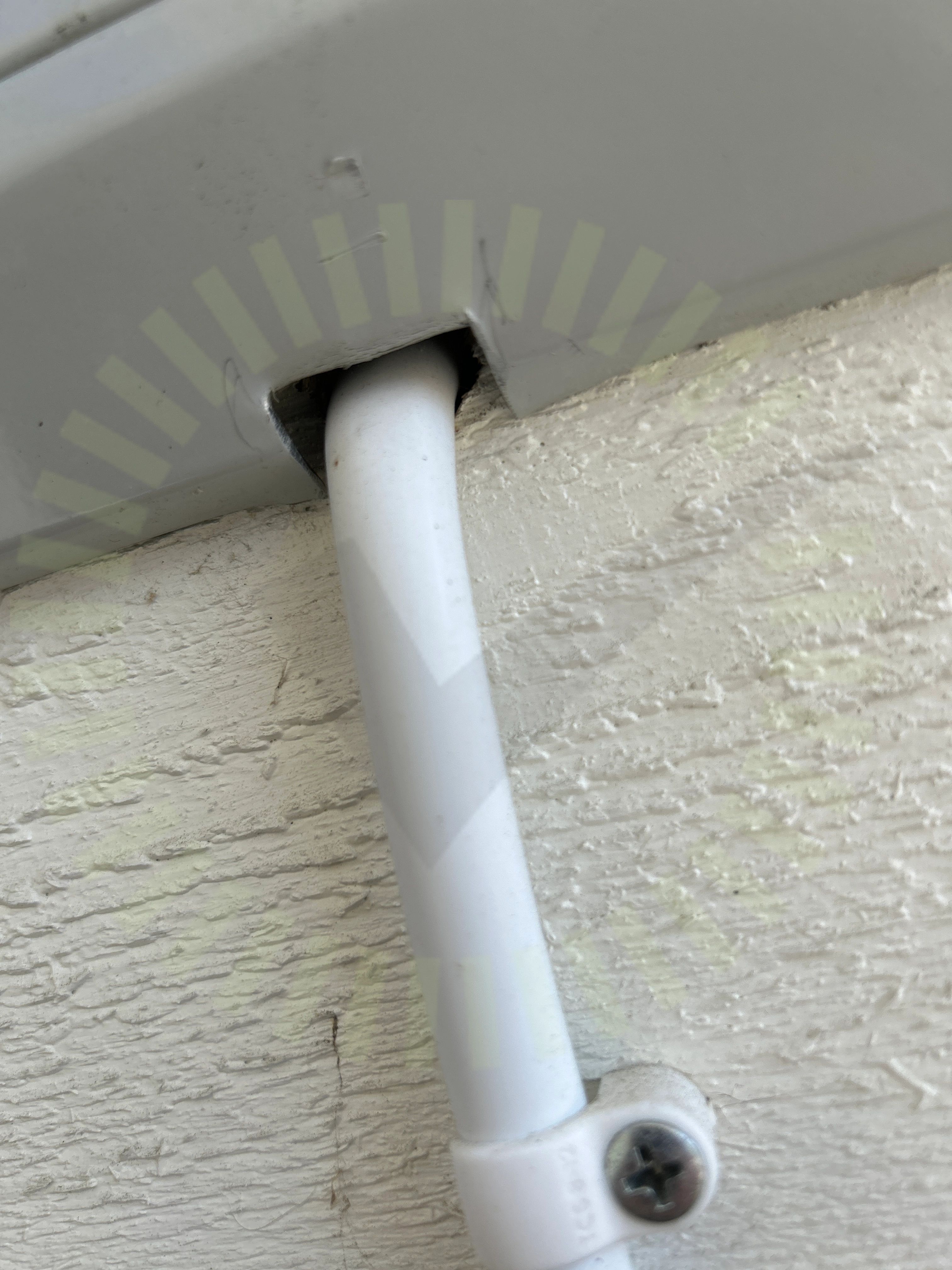

5.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

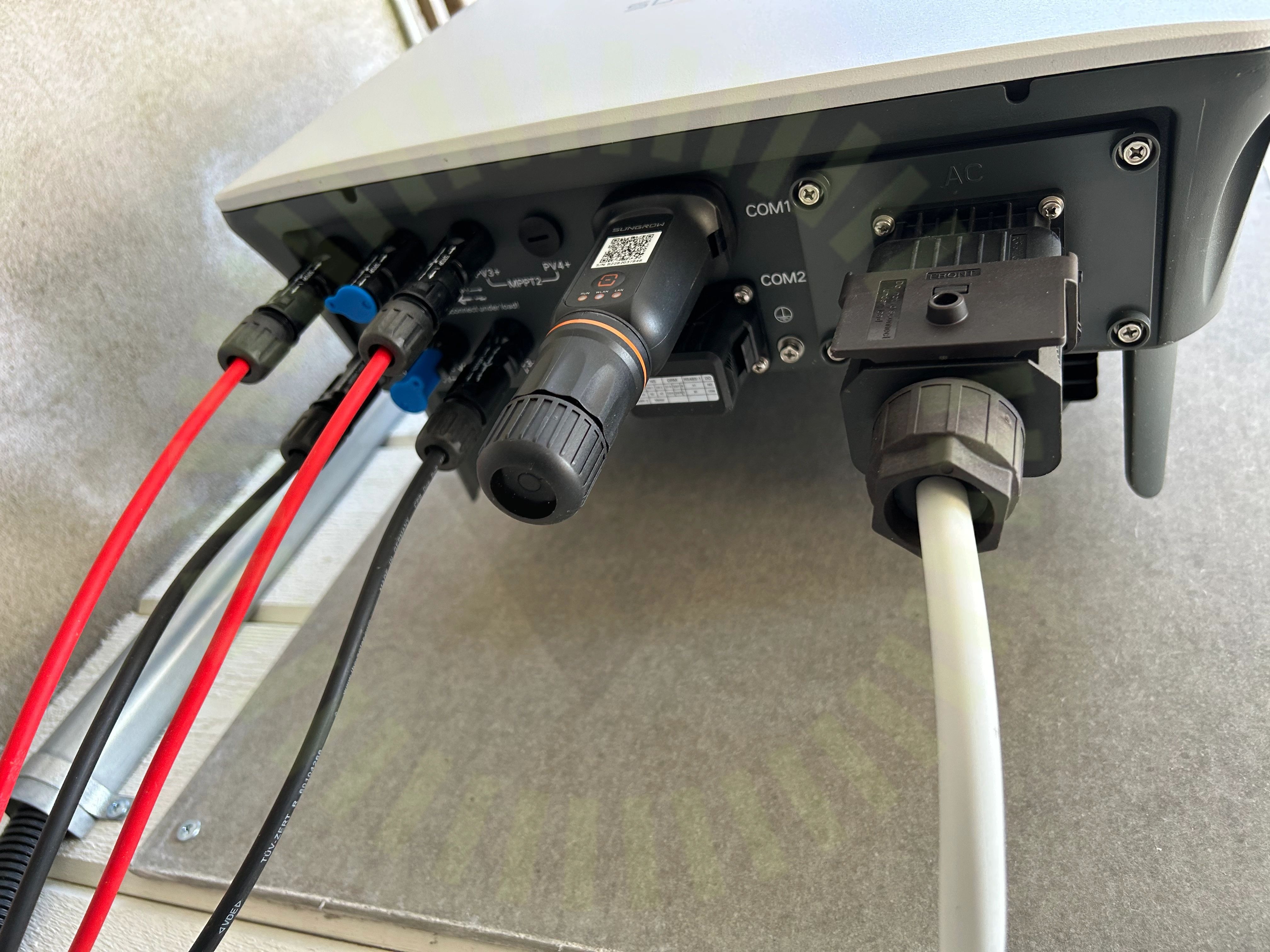

5.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

25/30

AC Anslutning Växelriktare

AC Böjradie

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Förskruvning

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
