Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Solcellen.nu

Datum

19 juli 2023

Ort

Moheda , Kronobergs län
Skenornas infästning
Klämmornas placering
DC Kontakter
79% godkända21% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare DC
TillbehörSäkerhetsbrytare AC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Avtal

Inte godkänd

Nödströmsuttag ej monterat enligt avtalet

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet

Ej tillgängligt vid besiktning

1/4
Ansluten elsäkerhetsverket

Batteri

Anmärkningar

2/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Lock

2.2 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

6/8
InfästningKommunikationMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Anmärkningar

2/7
Förskruvningar

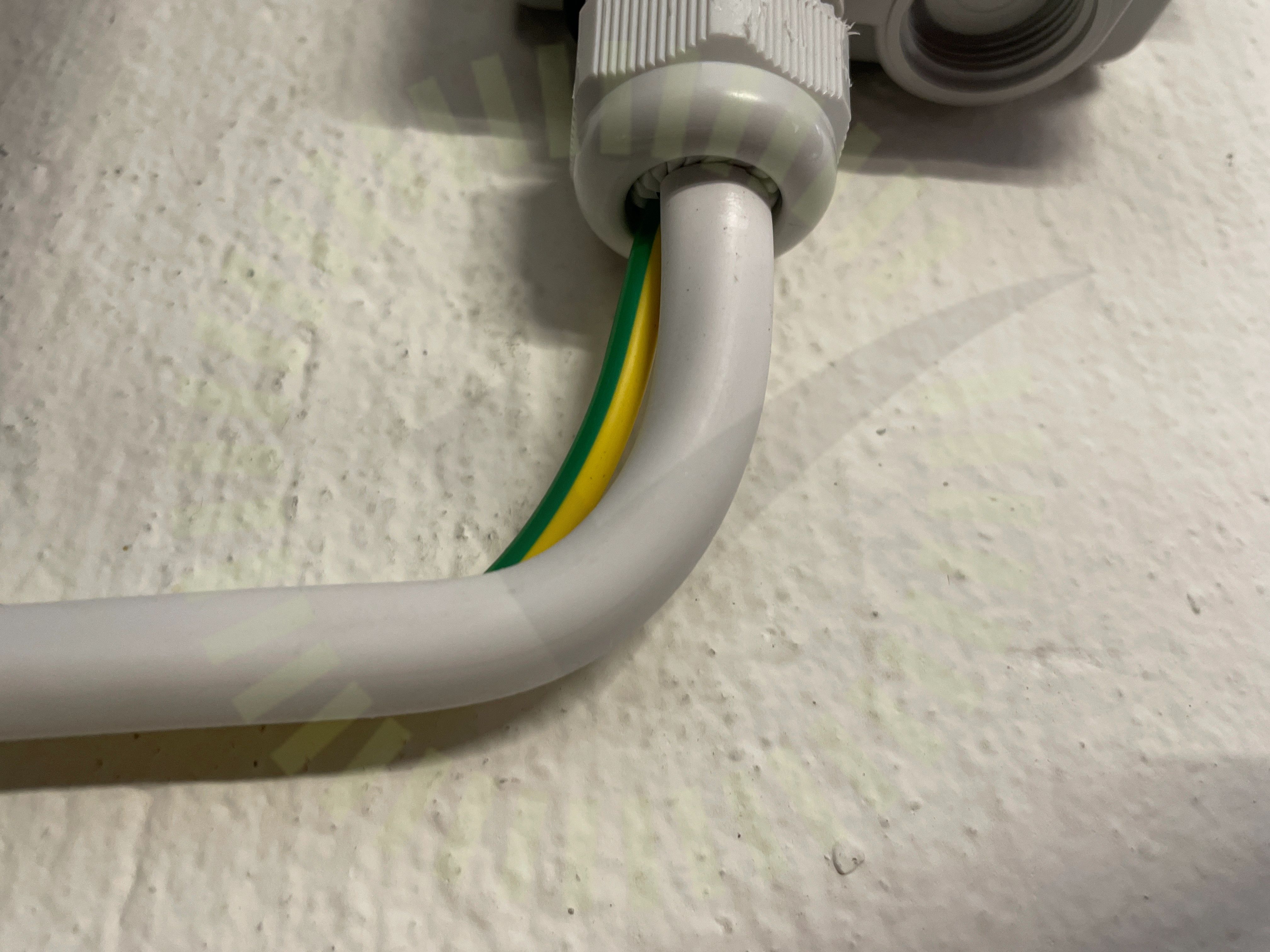

3.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

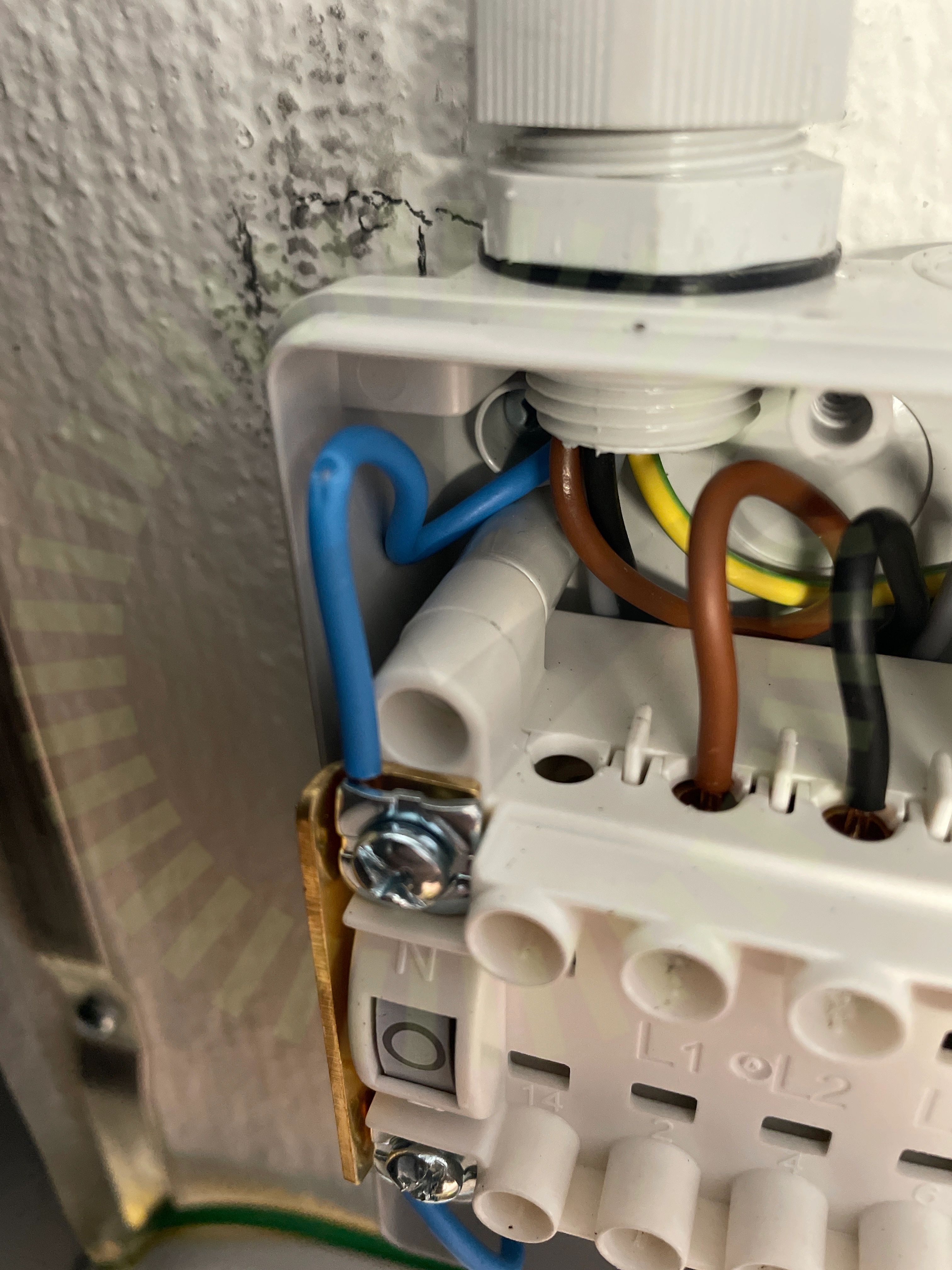

Skadad isolering ledare

3.2 Skadad isolering ledare

Inte godkänd

Isolering är skadad på ledare.

Godkända kontrollpunkter

5/7
AnslutningBöjradieEgenskaperInfästningPlacering

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/25

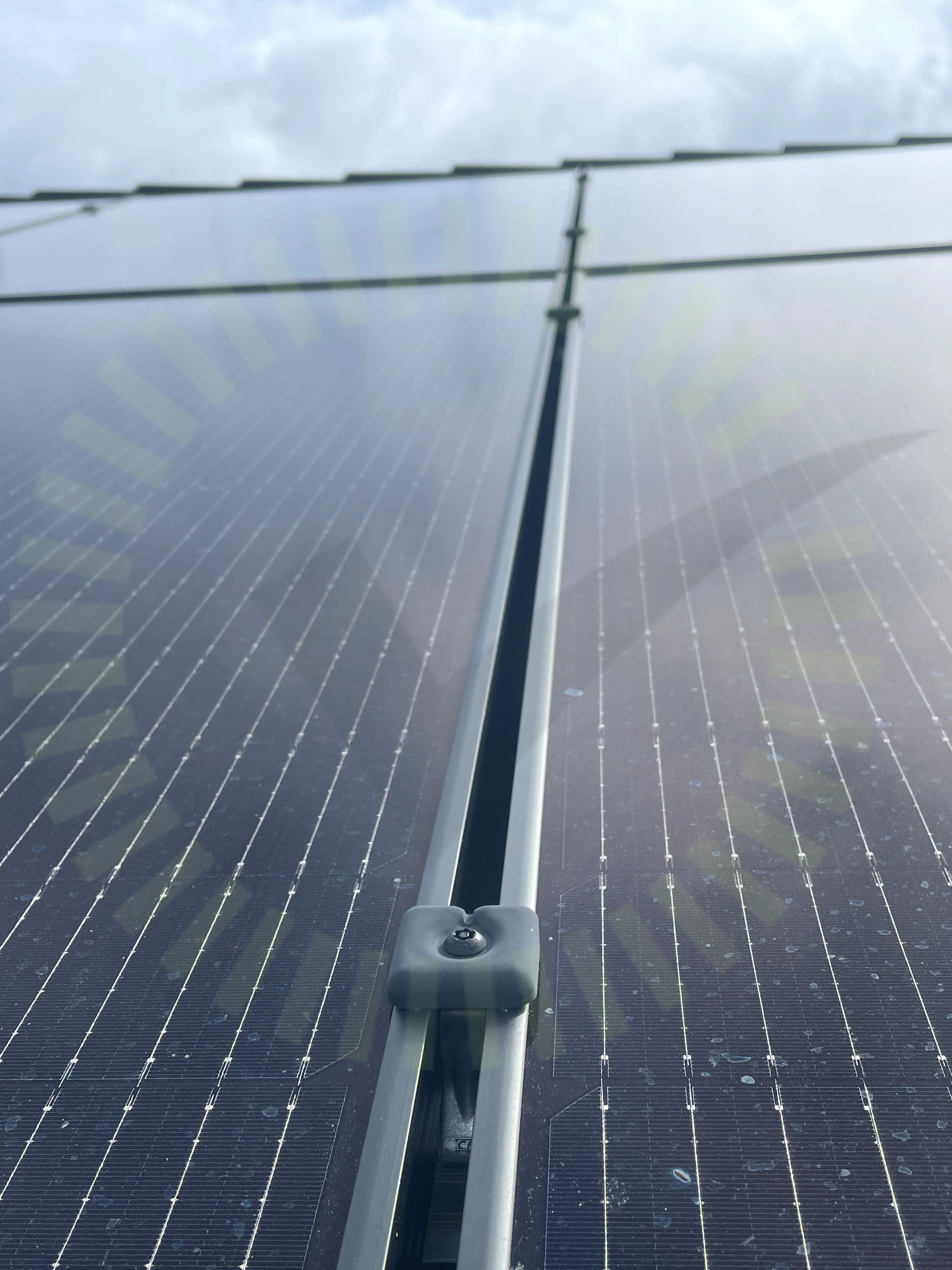

Dräneringskanal

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

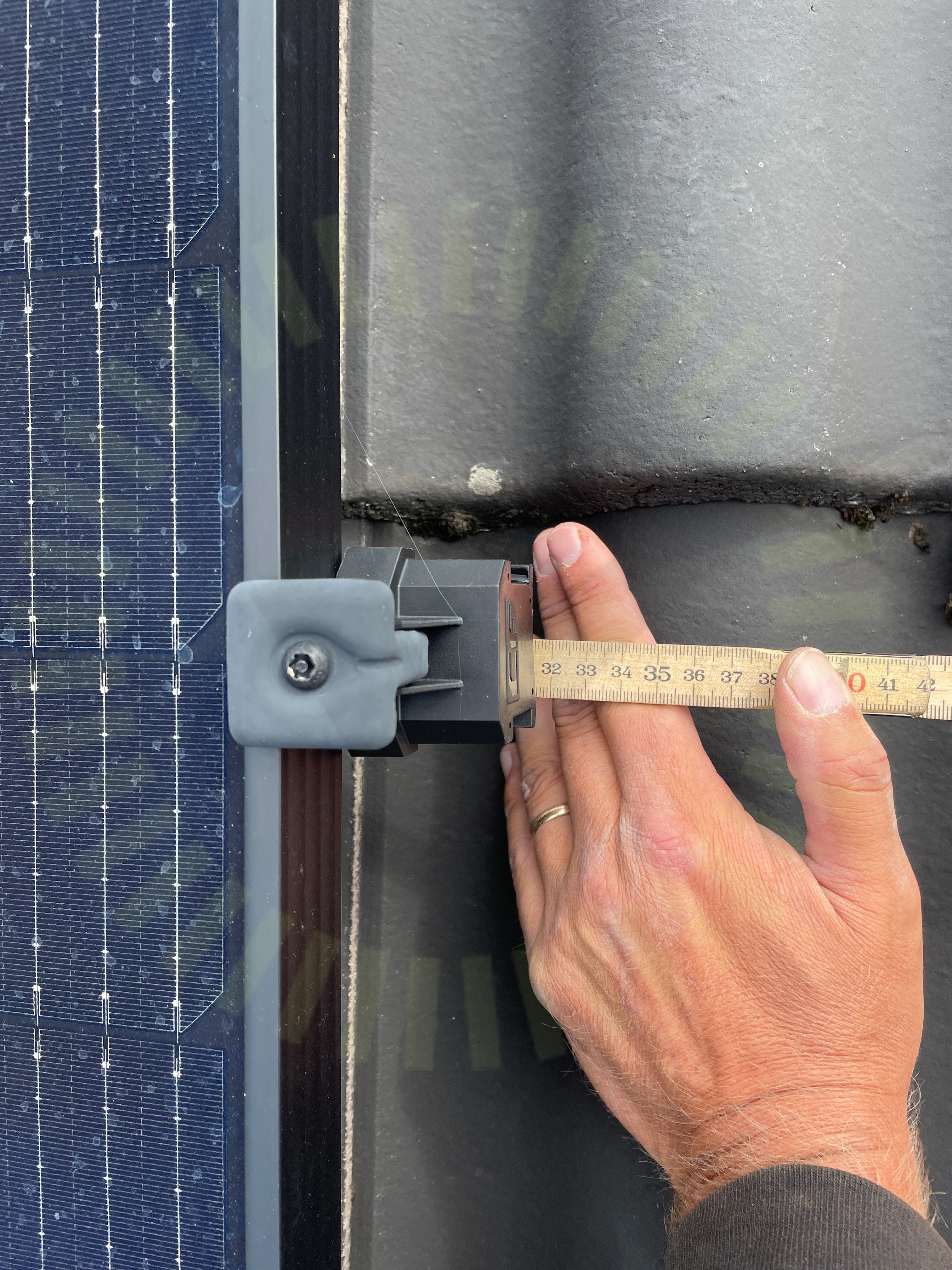

Skenans utstick för klämma

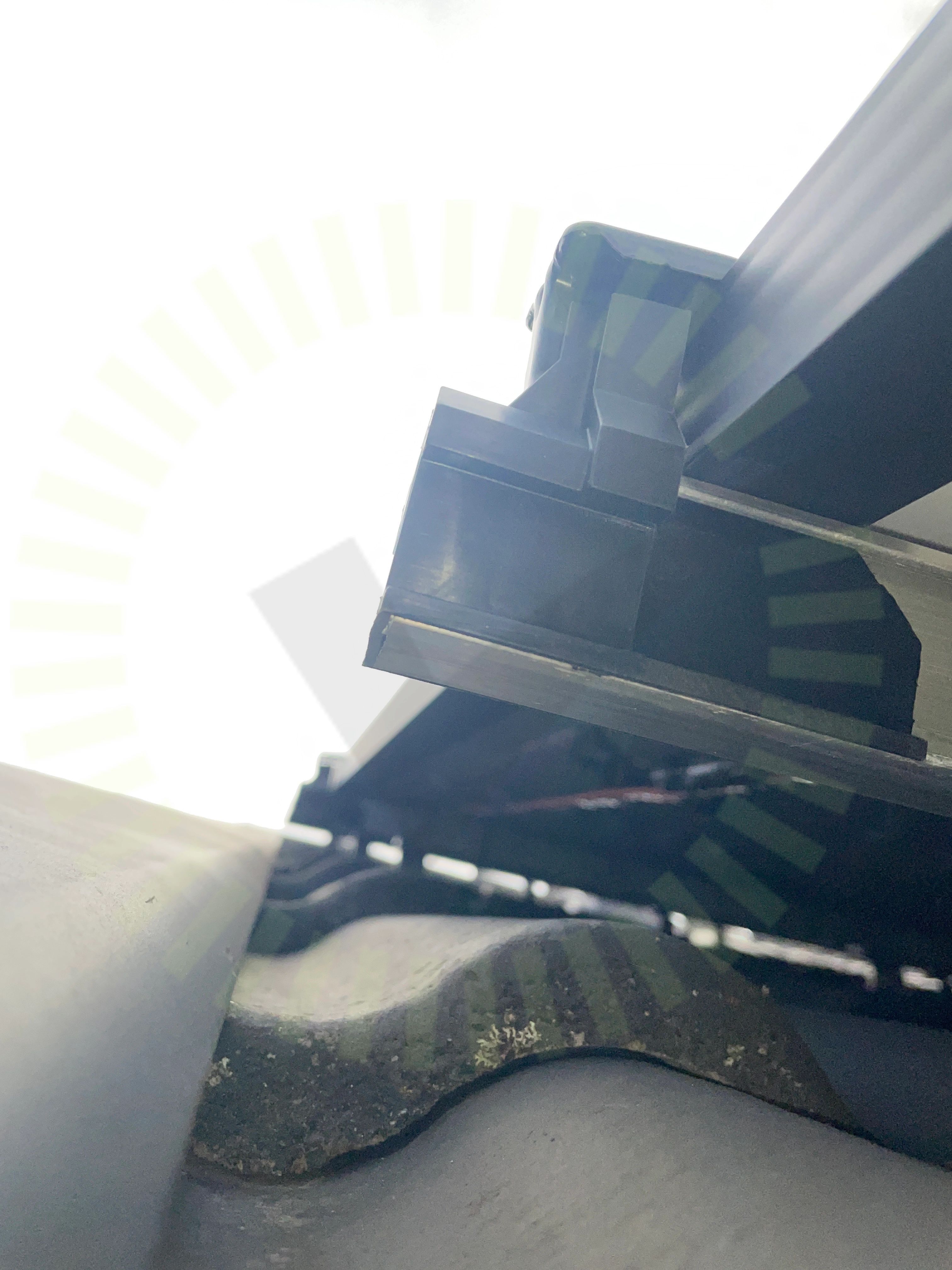

5.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

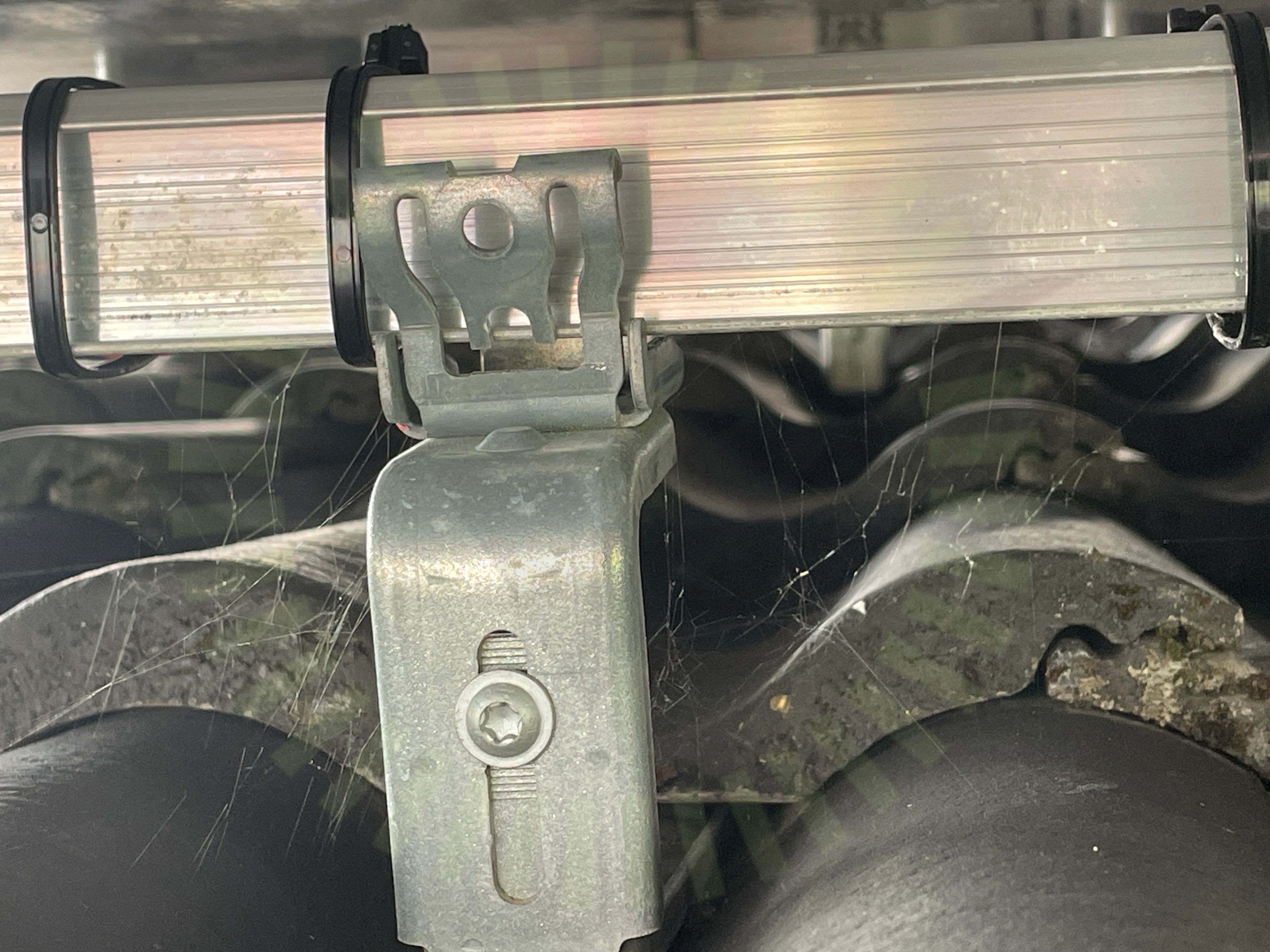

5.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

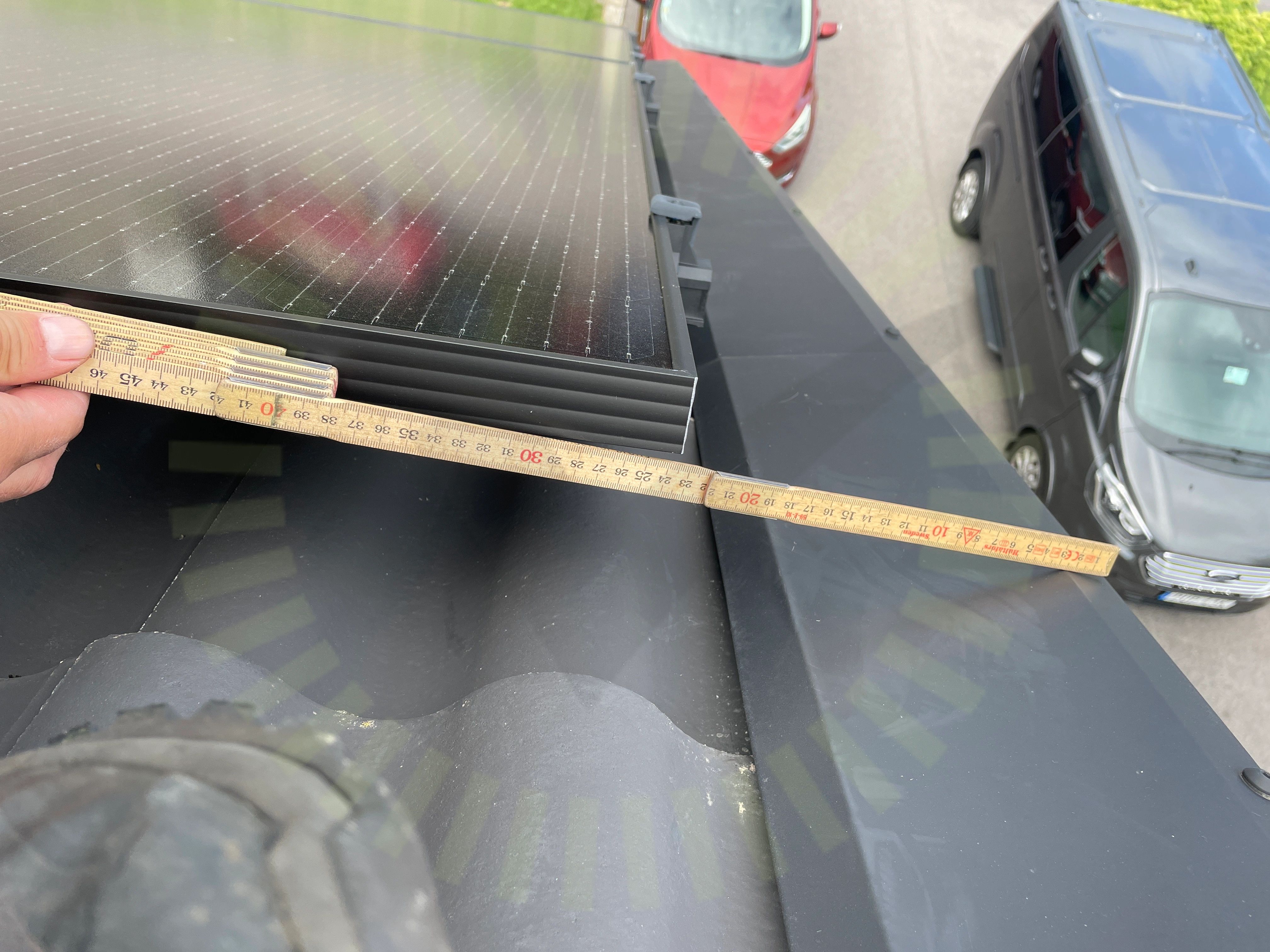

Säkerhetsavstånd

5.6 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

5.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt max 60 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Tak 1, JA Solar: JAM60S21 365 MR

Anmärkningar

4/15

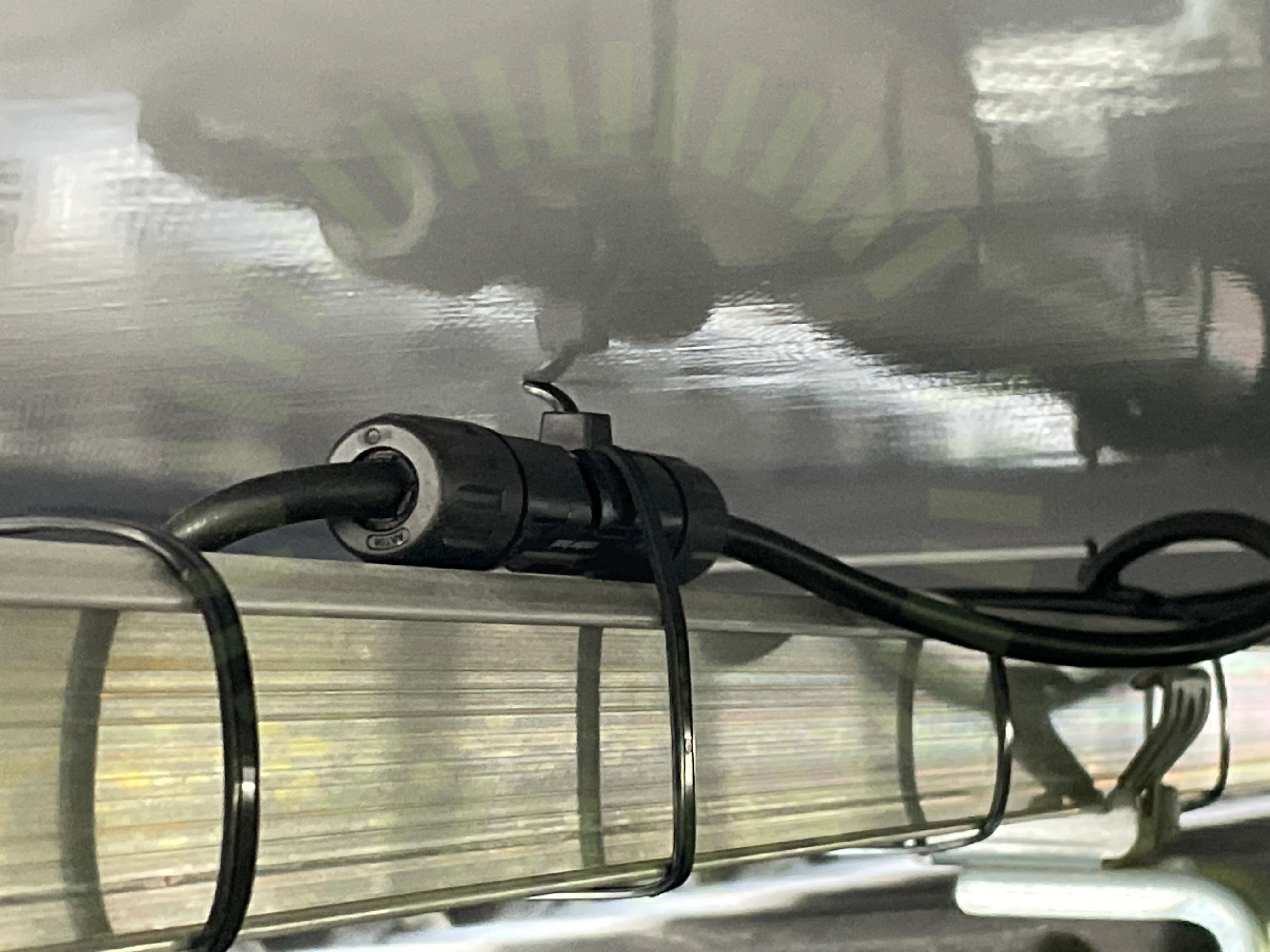

Föremål mot bakstycke

6.1 Föremål mot bakstycke

Inte godkänd

Skarpt föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

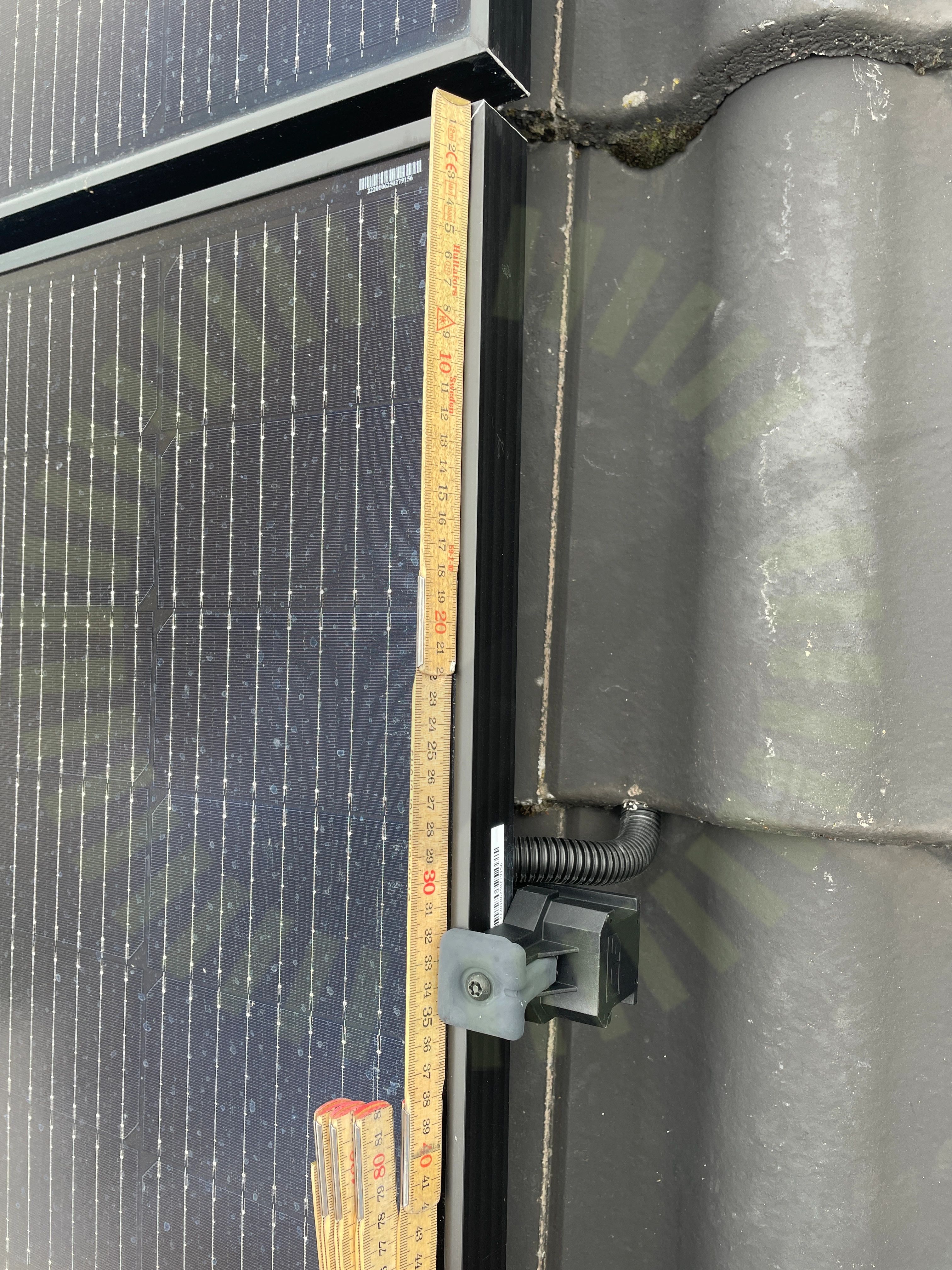

Klämmornas placering

6.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

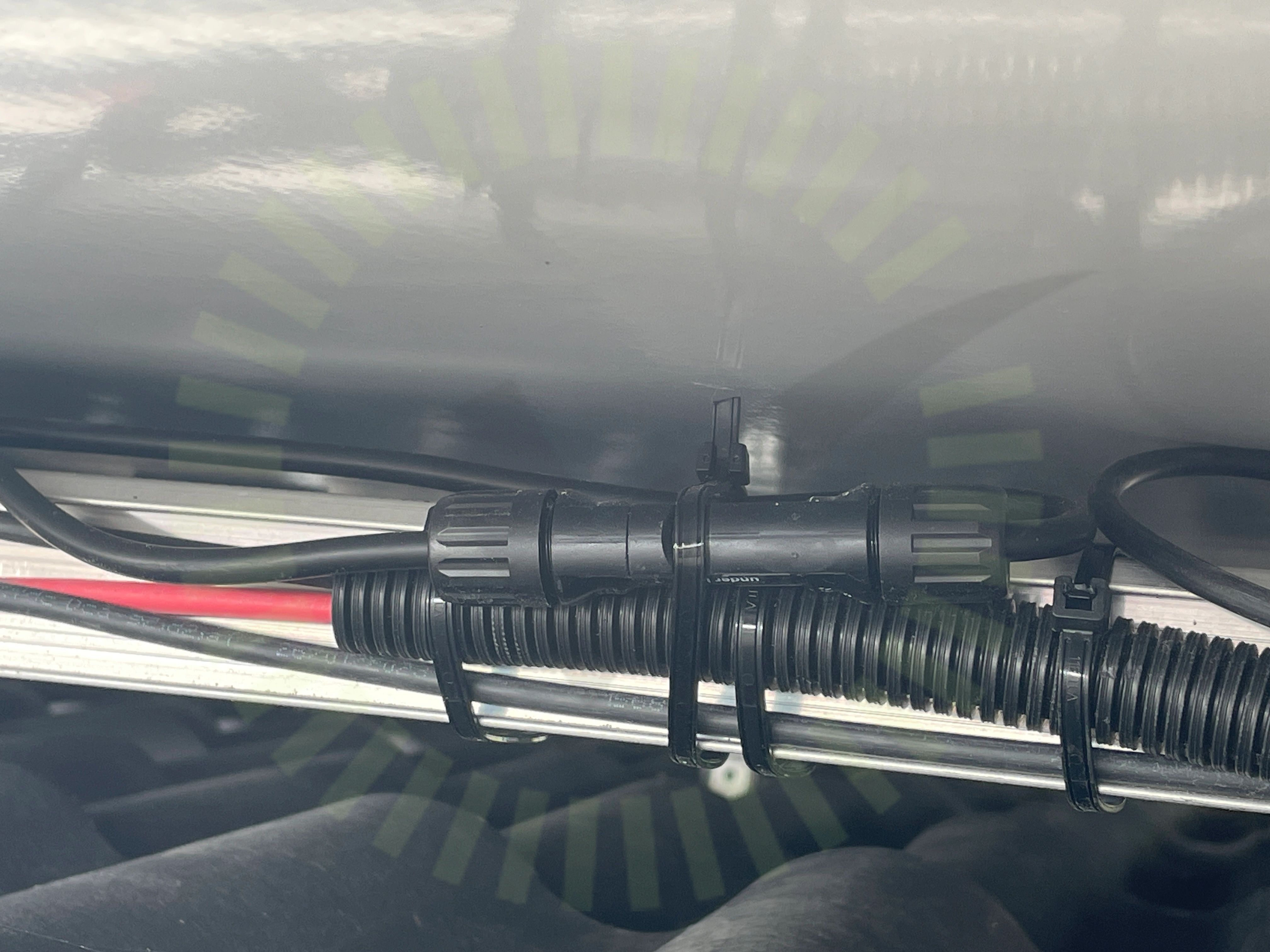

Kontaktdon

6.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje. Kontakten riskerar även att öppnas av buntbandet när det förläggs över snäppfästet som i detta fallet.

Staubli monteringsanvisning MA711

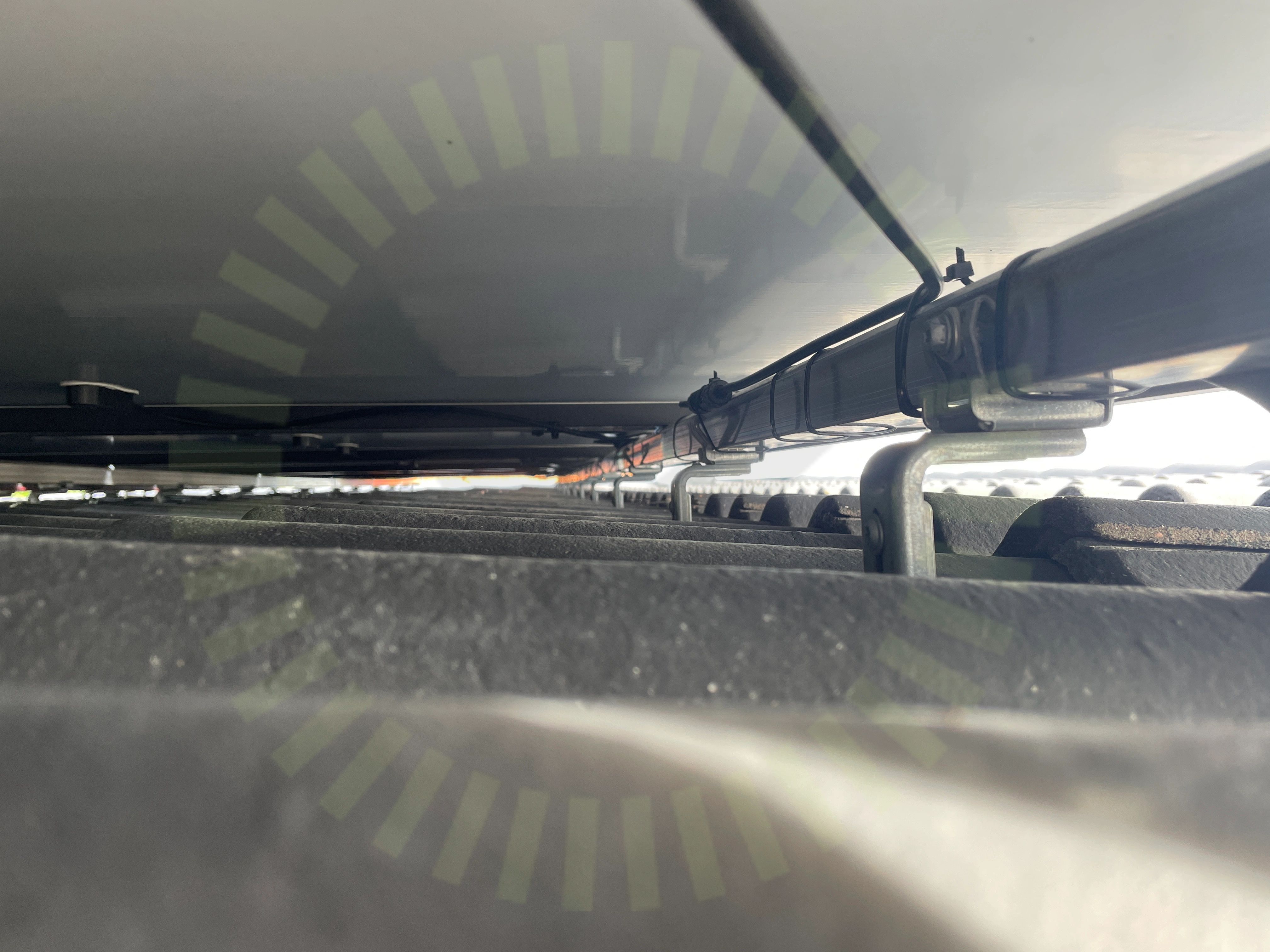

Stress på kontakter

6.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Varken i sid- eller höjdled

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kontakter

8.2 DC Kontakter

Inte godkänd

Kontakternas förskruvningar är bottnade.

Staubli Monteringsanvisning MA711
Genomföringar

8.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

8.4 Signalkabel

Inte godkänd

Skada på kabel påträffades vid besiktning

Godkända kontrollpunkter

30/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Jordfelsbrytare
