Besiktningsrapport

7.5

Installation genom

GoSol Energi

Datum

19 maj 2022

Ort

Hanaskog, Skåne län

Kablar: Dragavlastade

Skenskarvar

Kabeluppfästning

+ 2

80% godkända20% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000 (12-17KTL)-M2

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/13

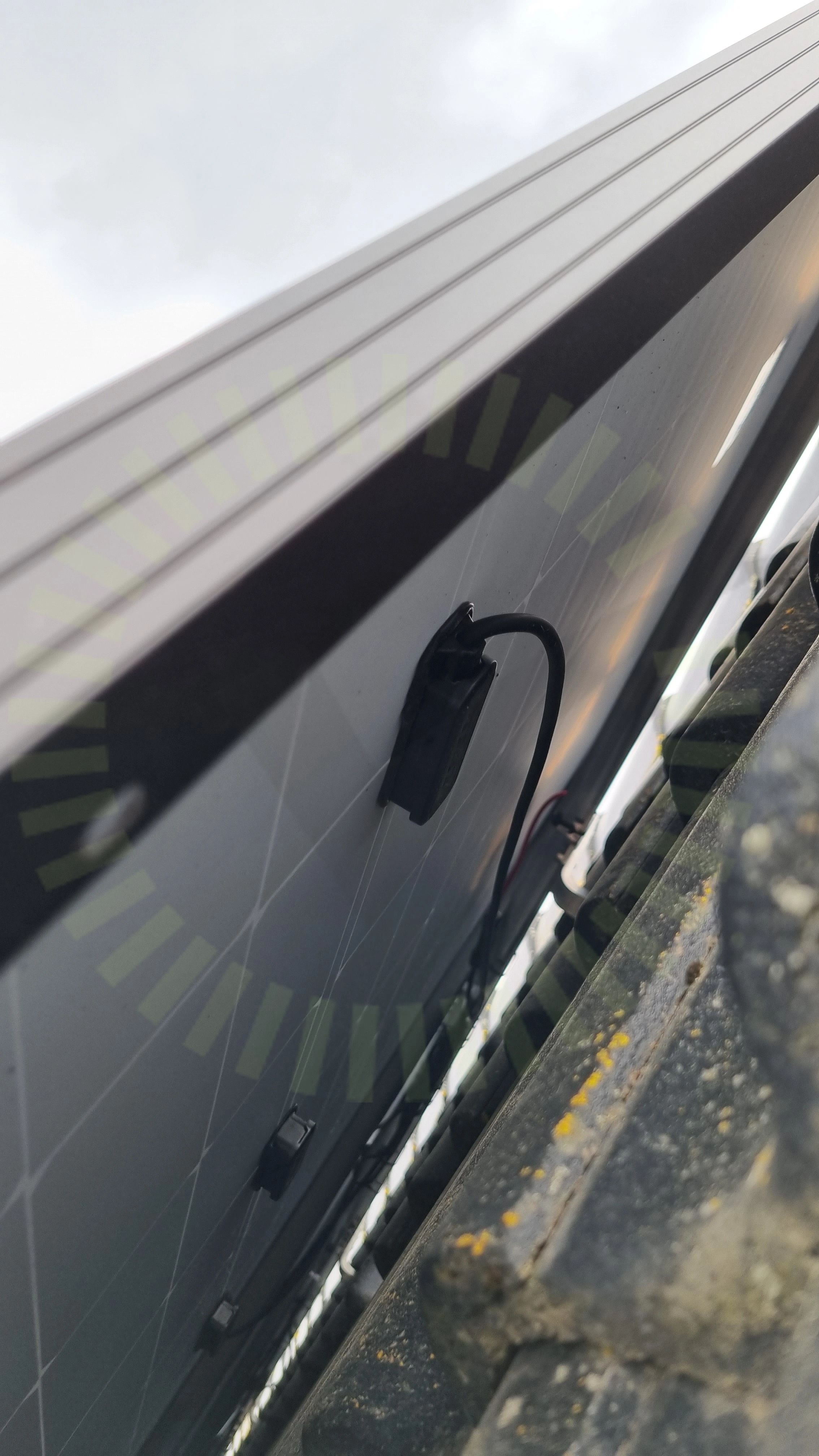

1.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

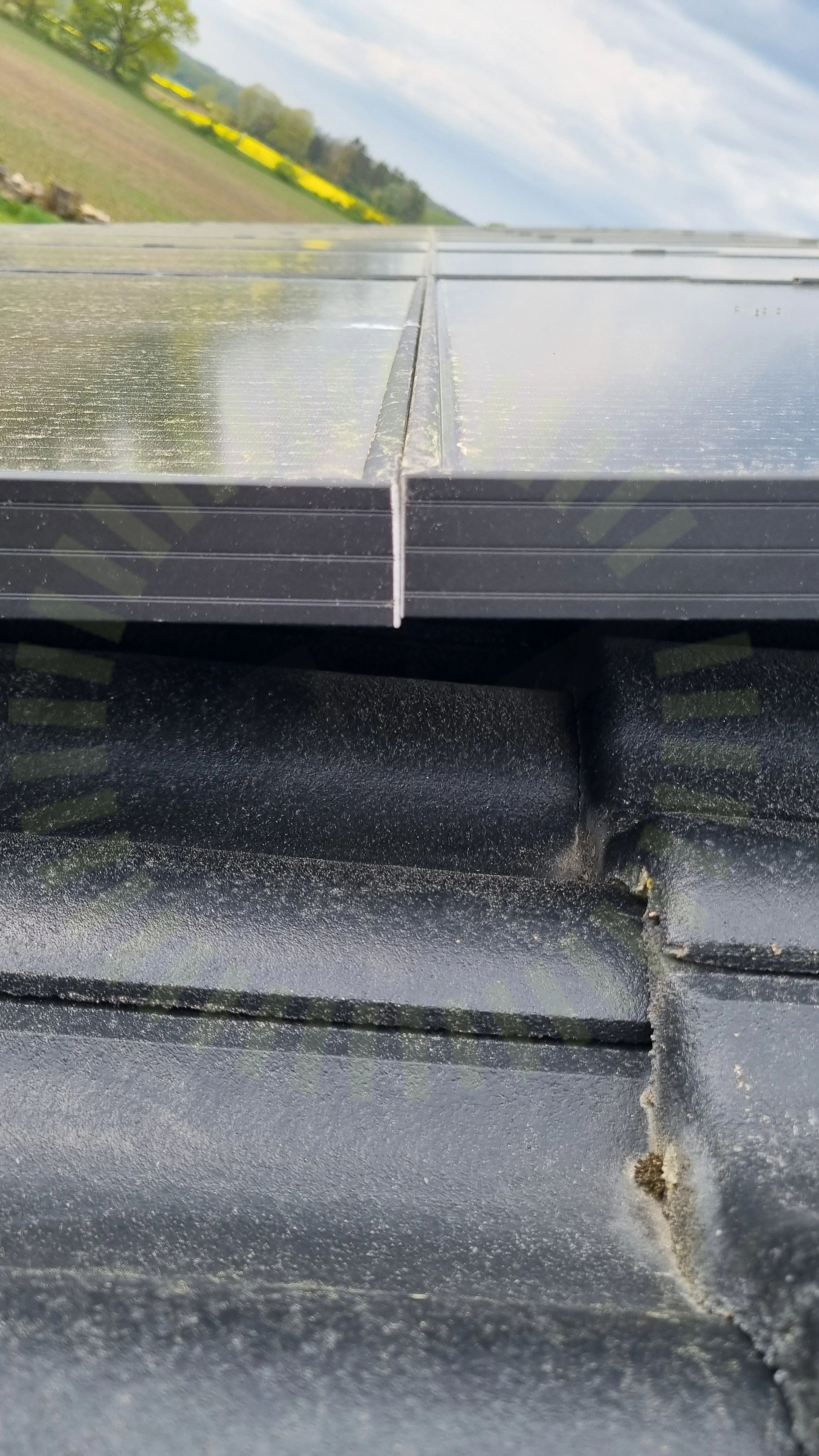

1.2 Mellanrum

Inte godkänd

Panelernas ramar är inte separerade.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 6

Godkända kontrollpunkter

11/13

Avstånd till havBakstycke: FöremålFästenas överlappningFästens placeringKlämmornas storlekKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSolpaneler: SkadorSträng: Förläggning

Huawei: SUN2000 (12-17KTL)-M2

Anmärkningar

3/27

2.1 DC Genomföringar

Inte godkänd

Genomföringar är inte tätade.

2.2 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.3 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

24/27

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Skador på kabelDC UppfästningDC Yttre påverkanInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVarning för backspänningVarning för likströmVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme

K2: SingleRail: CrossHook 3S

Anmärkningar

7/19

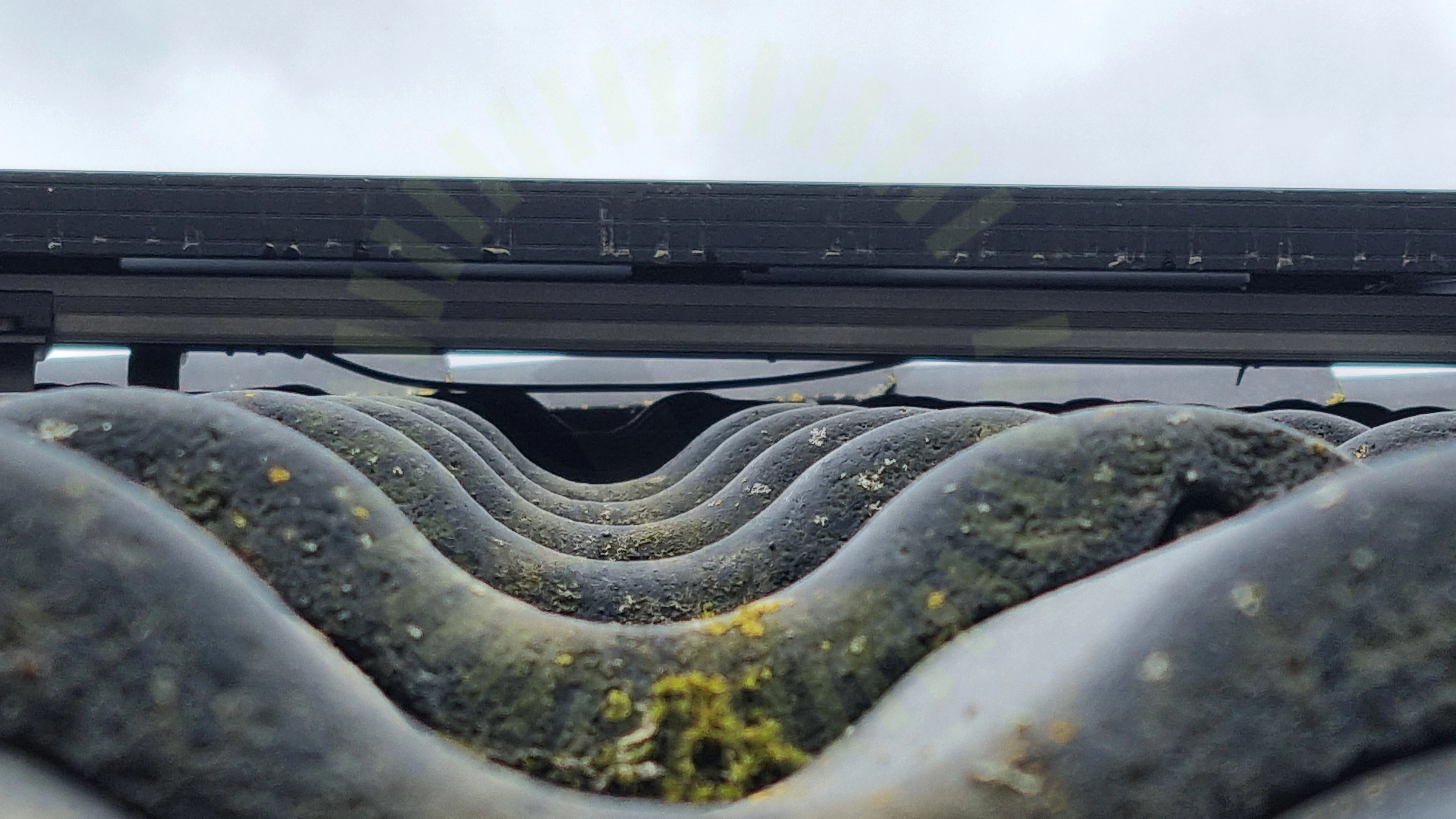

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Två ställen.

SS 436 40 00 (712.521.101 och 522.8.4)

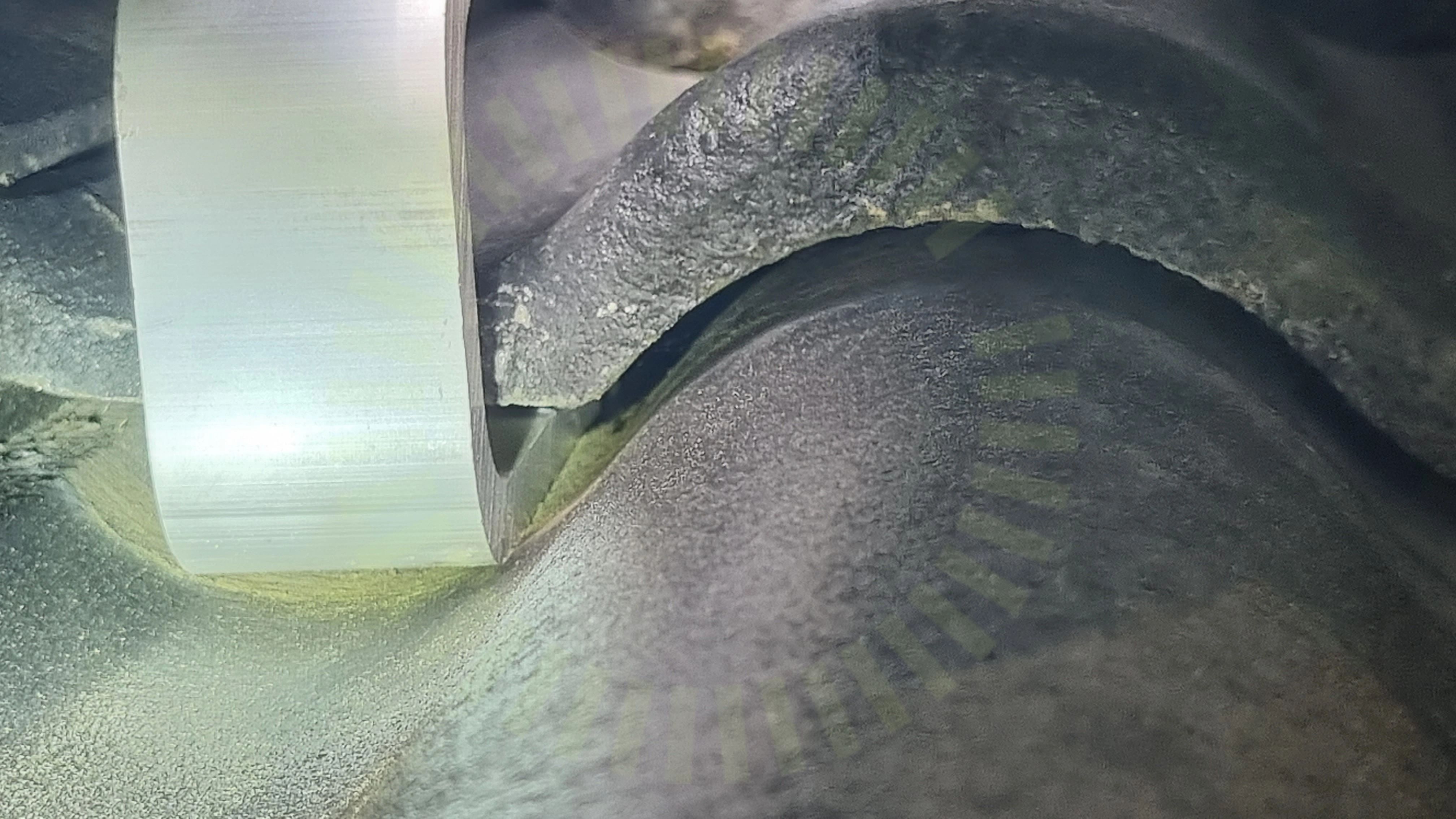

3.2 Takpannor under betongkrok

Inte godkänd

Flertal krokar ligger an den underliggande takpannan.

Tillverkarens anvisningar

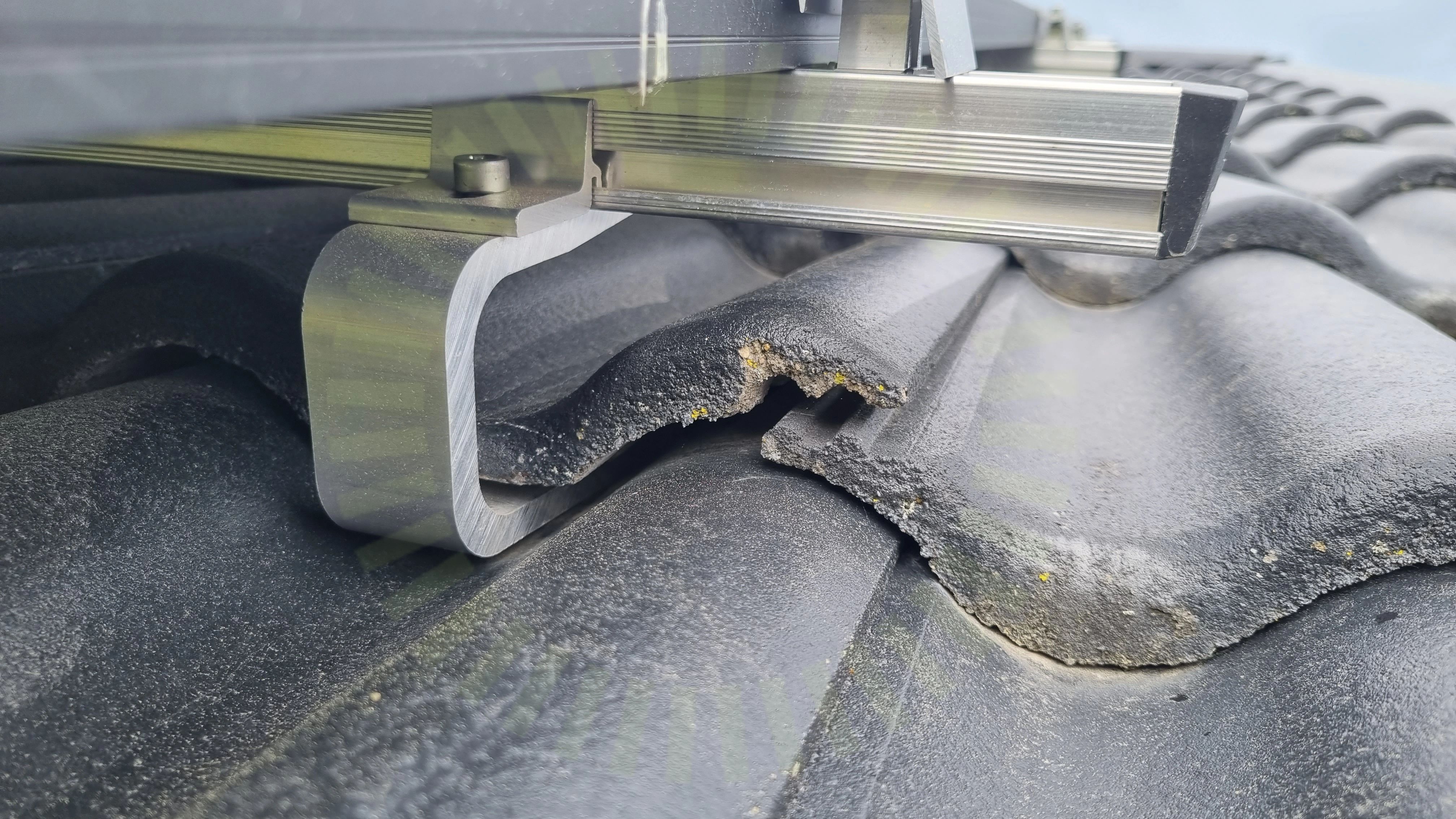

3.3 Urspårning av betongpannor

Inte godkänd

Takpannor är inte urspårade så pannorna ligger korrekt. Spårade i en vinkel så dem fortfarande ligger an kroken längre bak.

Branschstandard

3.4 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas för projektet. Uppmätt max 130 cm.

Tillverkarens anvisningar

3.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas för projektet. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

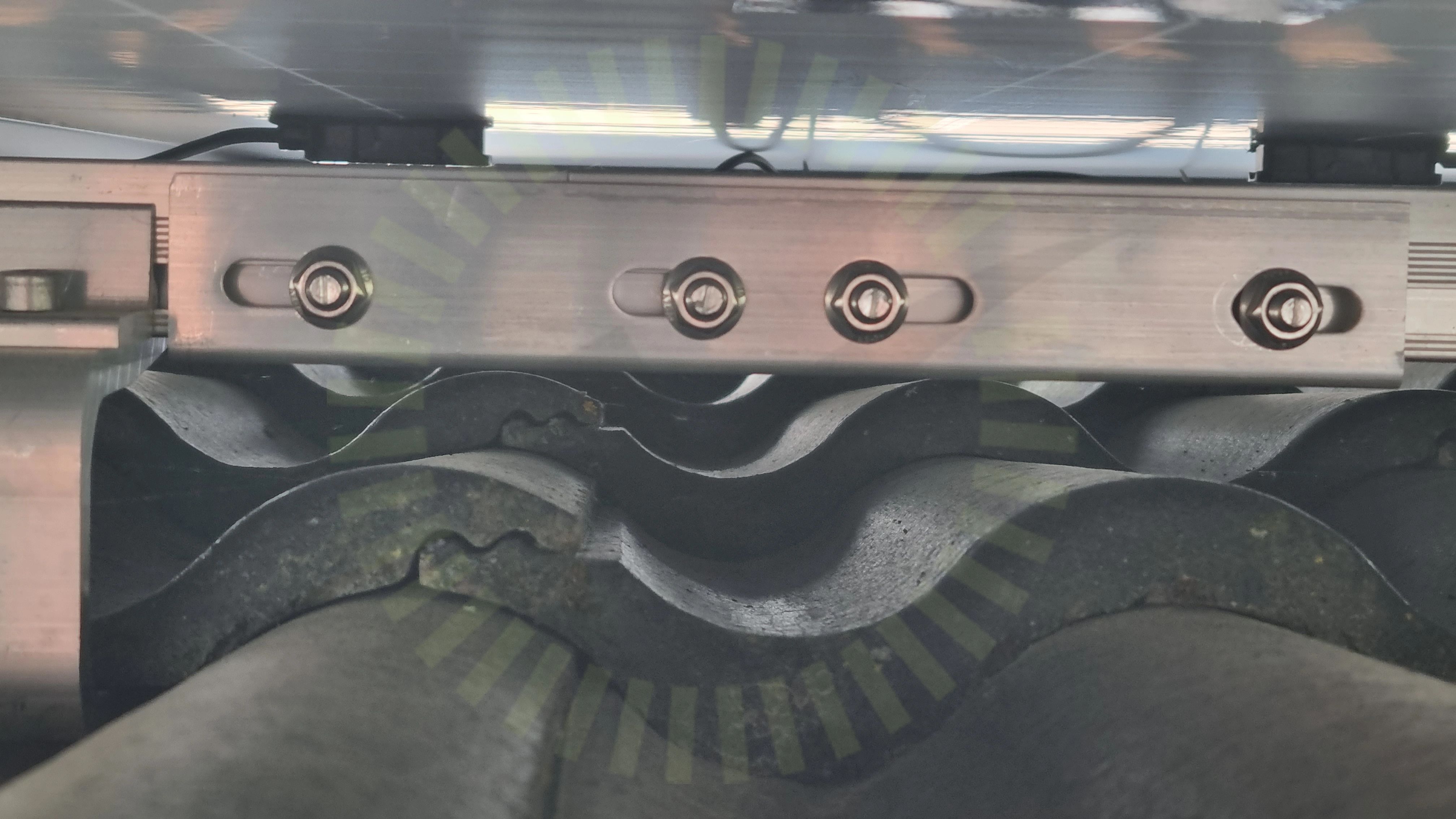

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skenorna är inte jämnt fördelade på skarven. En skena sitter enbart med en bult.

Tillverkarens anvisningar

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/19

Främmande materialFörutsättningarInfästningar i råspontInfästningar i takstolMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddSlutklämmorVäderbeständigt material
