Besiktningsrapport

8.1

Installation genom
GoSol Energi
Datum
29 juni 2023
Ort
Åkersberga, Stockholms län

Stress på kontakter

Stress på kontakter

Kopplingslåda

Kopplingslåda

Kabeluppfästning

Kabeluppfästning

Jordning av chassi

Jordning av chassi
83% godkända
17% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

K2 SingleRail med MAFI infästning

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Undercentral

GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt

Anmärkningar
1/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter
2/3
Avtal
Strängschema

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar
2/15
Kopplingslåda
2.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Stress på kontakter
2.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526
Godkända kontrollpunkter
13/15
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Strängförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar
10/19
3.1 Läktinfästning

Inte godkänd

En annan skruv än den som är från tillverkaren av kroken är använd för infästning i läkt. Material som används ska vara från tillverkaren får att garantier ska gälla.

Mounting Description MAFI Solar, Sida 3/7, 2022
3.2 Blandade montagesystem

Inte godkänd

Två montagesytem är blandade vilket påverkar garantierna och godkänd snö och vindlastberäkning går inte att ta fram

3.3 Främmande material

Inte godkänd

Två olika montagesytem är använda. Påverkar garantier

3.4 Heavy Brackets

Inte godkänd

Underlag för om och var heavy brackets behövs saknas.

Kabeluppfästning
3.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.6 Skenornas infästning

Inte godkänd

Två montagesytem är blandade korrekt infästning mellan dem båda saknas

3.7 Skenornas överhäng

Inte godkänd

Två montagesytem är blandade korrekt lastberäkning med överhäng går inte att ta fram

3.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
3.9 Underbyggnad

Inte godkänd

Två montagesytem är blandade korrekta förutsättningar för infästning saknas

Mounting Description MAFI Solar, Sida 3/7, 2022
3.10 Takkrokarnas CC

Inte godkänd

Två montagesytem är blandade korrekt lastberäkning saknas.

Snö- och vindlastberäkning
Godkända kontrollpunkter
9/19
DC kabel förläggning
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Mittklämmor
Placering
Skador
Skenskarvar
Väderbeständigt material
Ändklämmor

Undercentral

Godkända kontrollpunkter
8/8
Brytare
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
1/33
Jordning av chassi

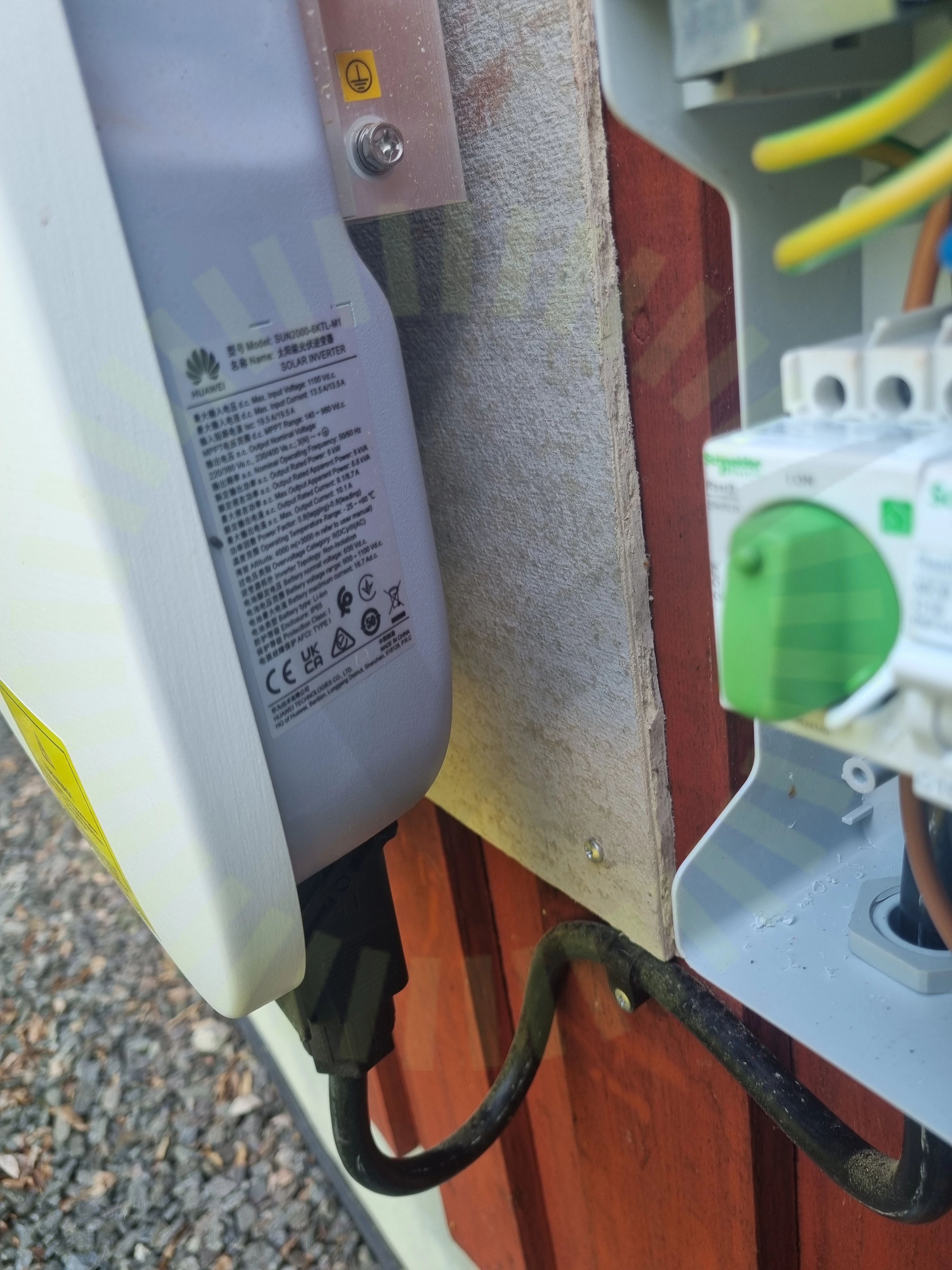

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
32/33
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
