Besiktningsrapport
8.1
Installation genom
Evify
Datum
11 februari 2025
Ort
Västra Frölunda, Västra Götalands län
Infästning
Kopplingslåda böjradie
Skydd mot beröring
+ 13
81% godkända
19% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.08
Montagesystem
Weland Stål: Papptak
Växelriktare
GoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
Batteri
Pixii: Home
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Schneider: iEM3155
Installerad av Evify som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
)Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Anmärkningar
1/10

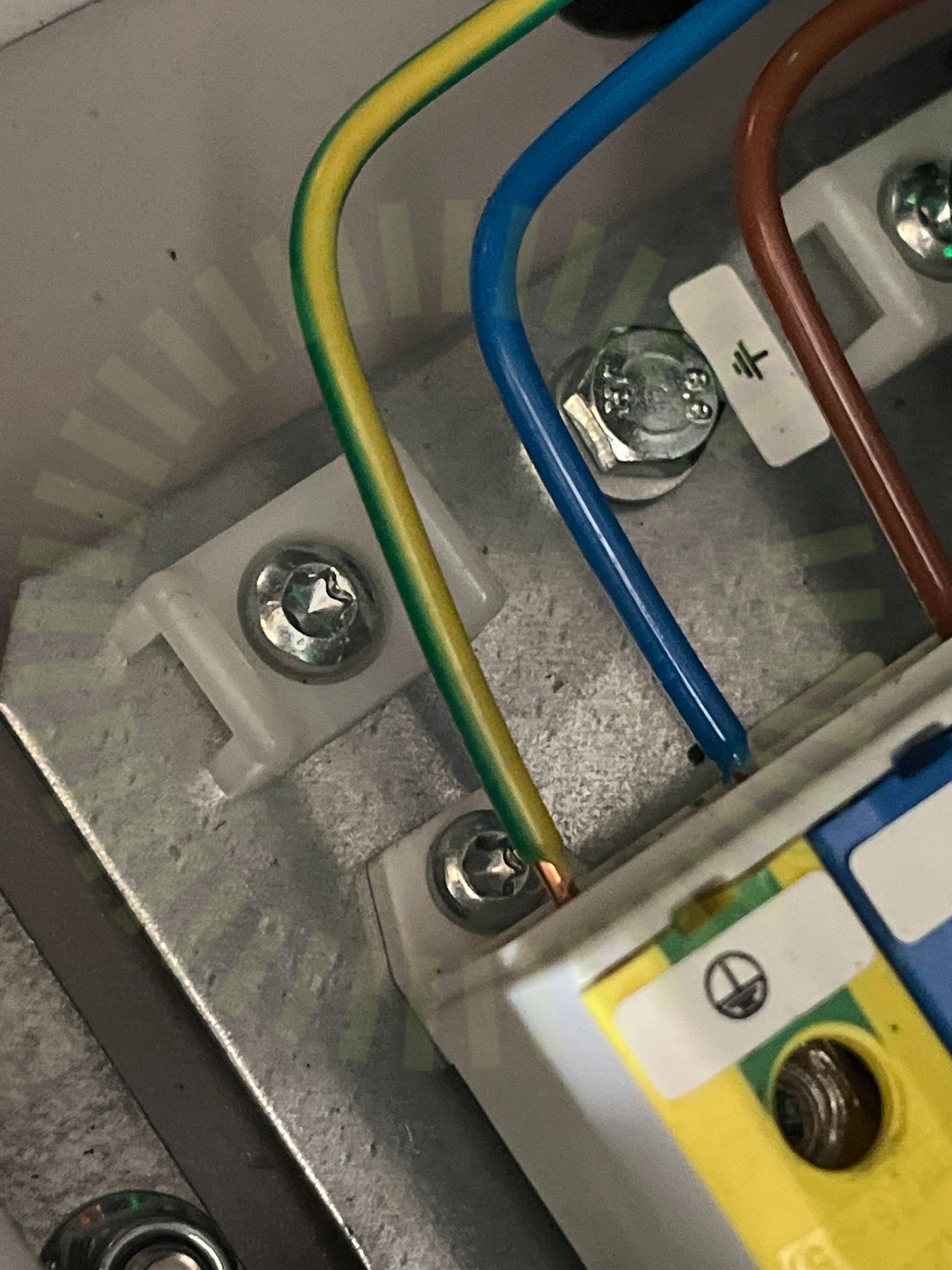

2.1 Batteri PE
Inte godkänd
Batteriet saknar jordanslutning.
Godkända kontrollpunkter
9/10
Smartmätare
Godkända kontrollpunkter
1/1
Säkerhetsbrytare AC
Anmärkningar
2/7

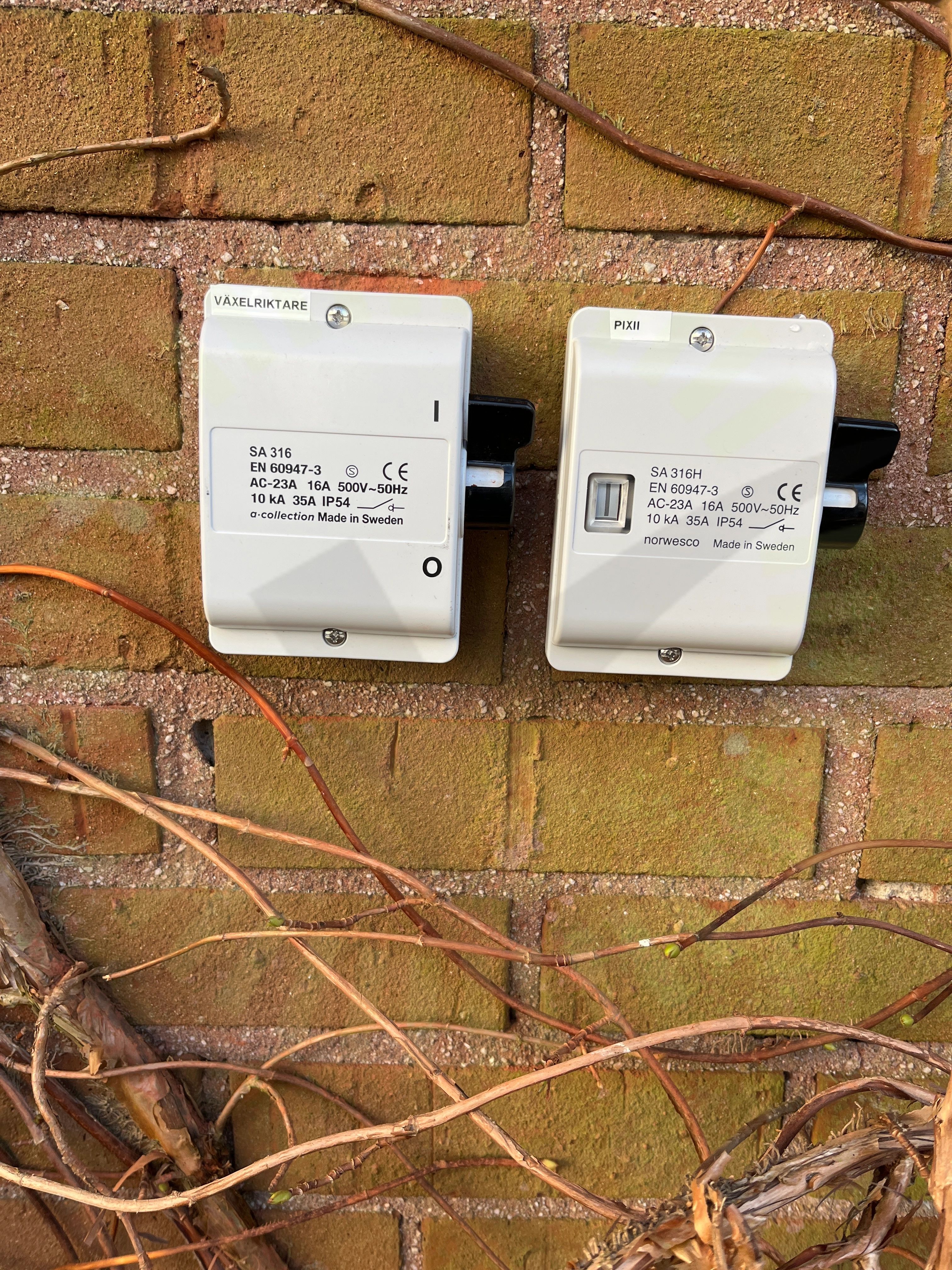

4.1 Identifiering
Inte godkänd
Arbetsbrytarens funktion är inte tydlig. Elomkopplare för produktionsanläggning saknas.

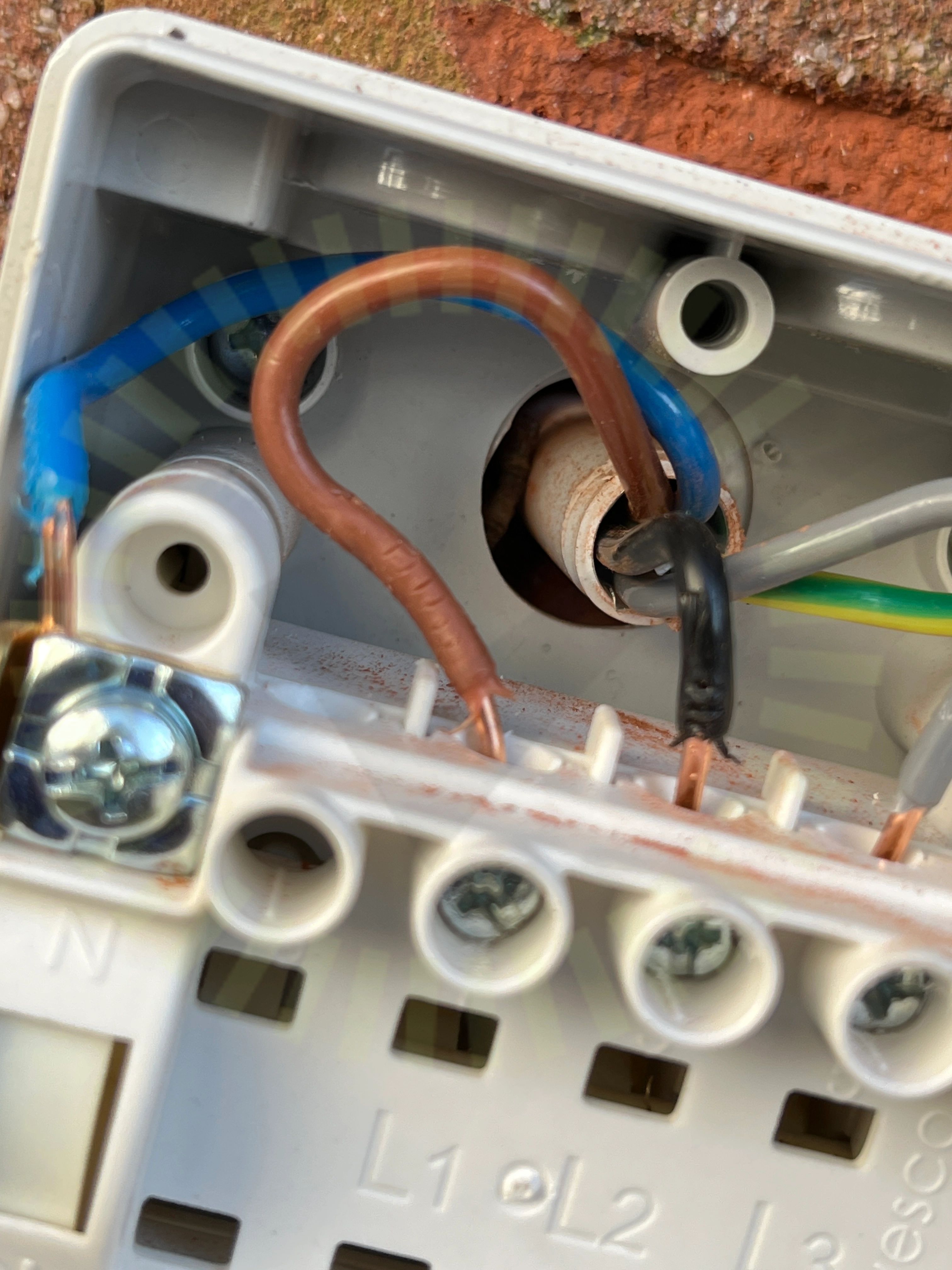

4.2 Kabelinföringar
Inte godkänd
Kabelinföringen är inte tätad.
Godkända kontrollpunkter
5/7
Tak 1, Trina: TSM-DE09R.08
Anmärkningar
1/14
5.1 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
11/14
Ej tillgängligt vid besiktning
2/14
Tak 1, Weland Stål: Papptak
Anmärkningar
8/19

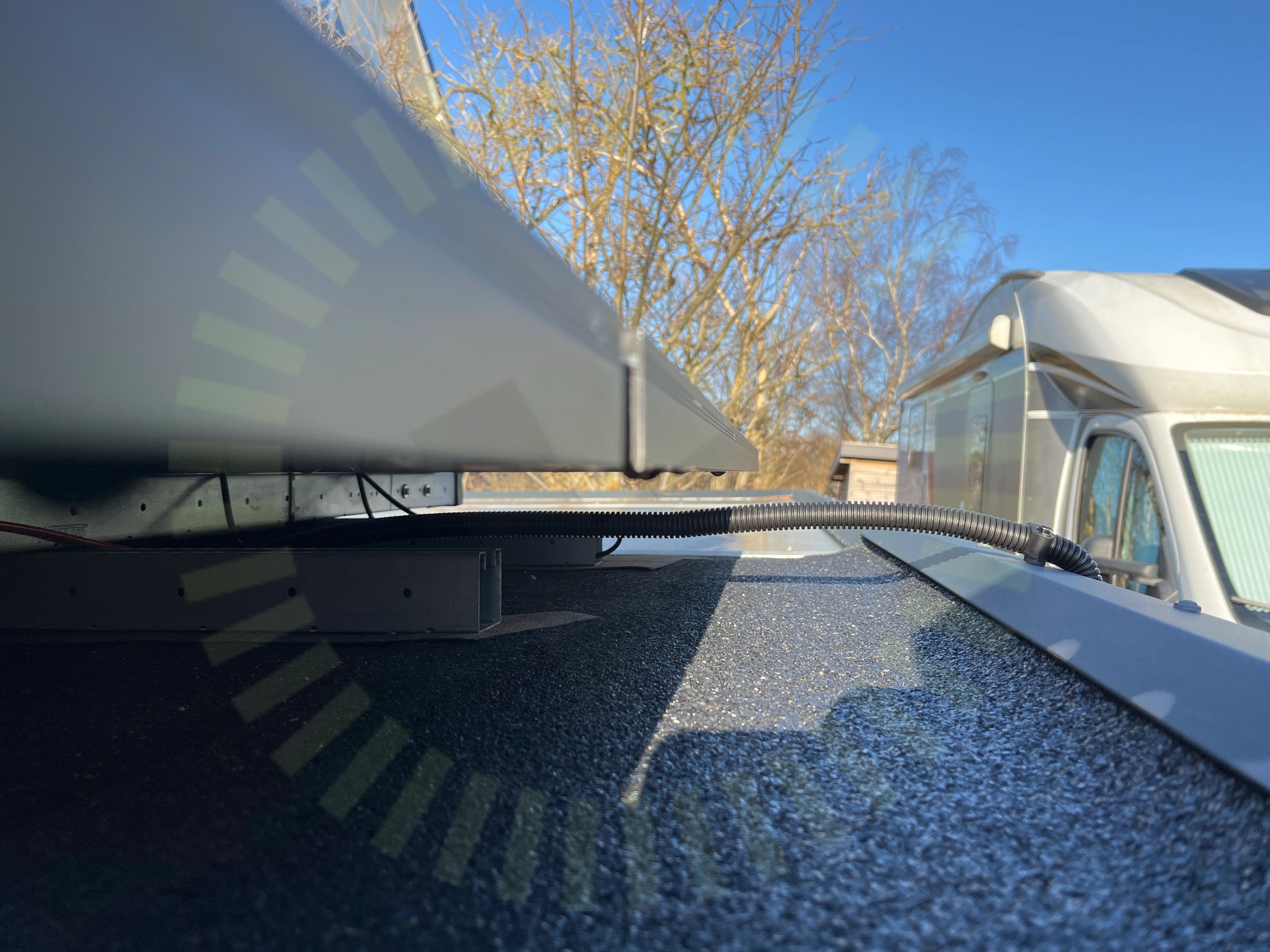

6.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

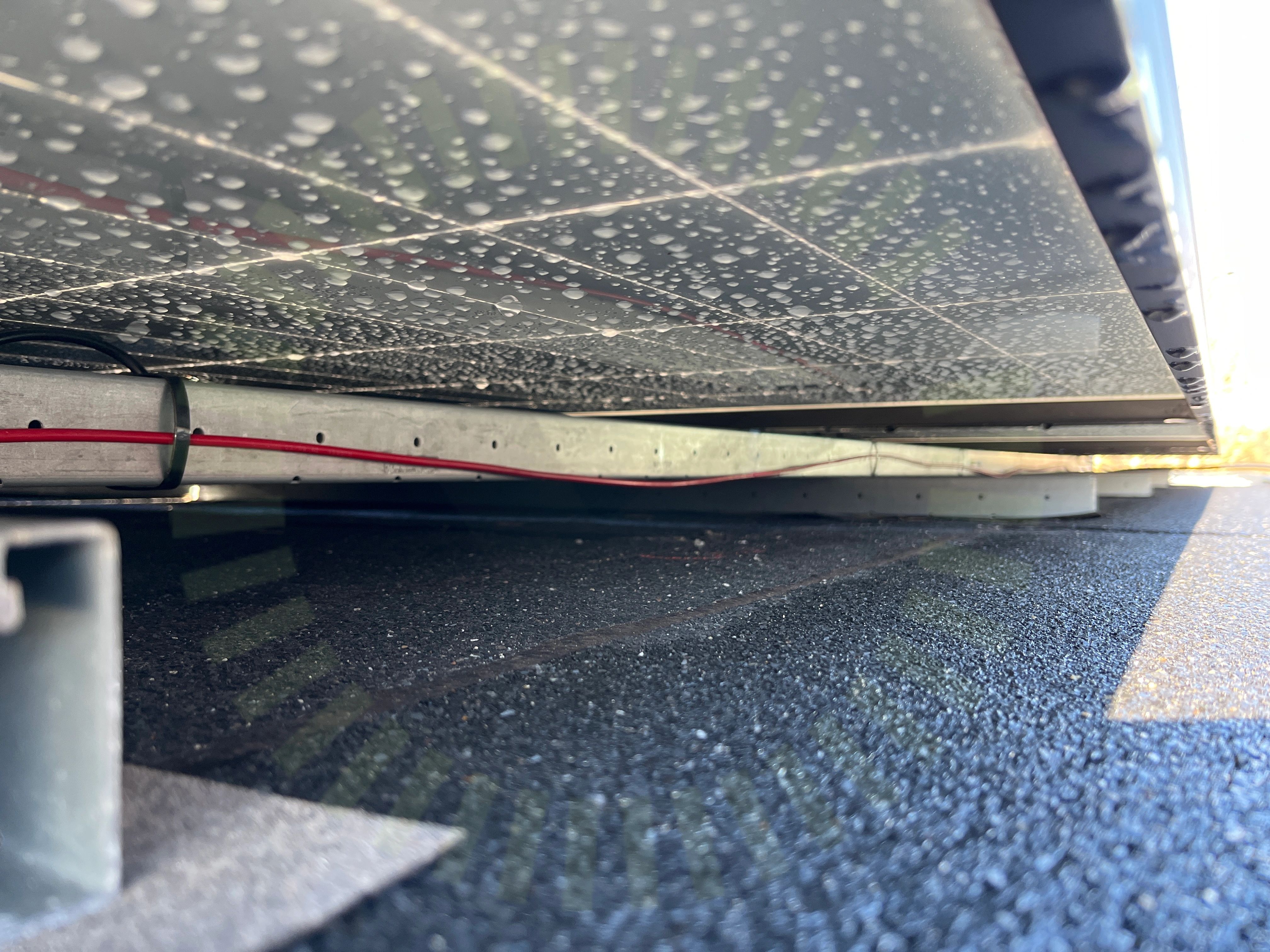

6.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
6.3 Infästning
Inte godkänd
Infästning i tak saknas, ballast är använt utan godkännande från tillverkare.

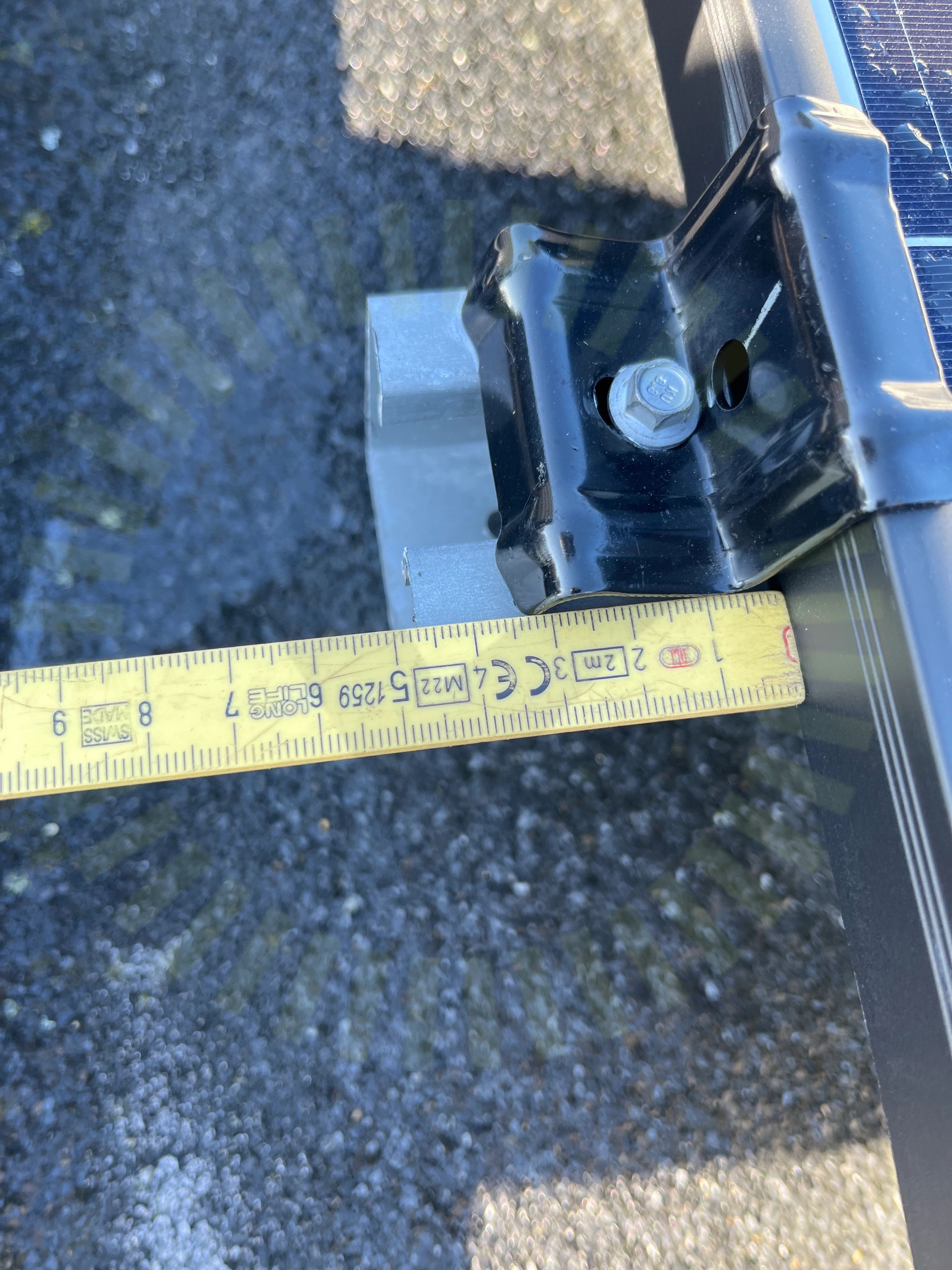

6.4 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
6.5 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

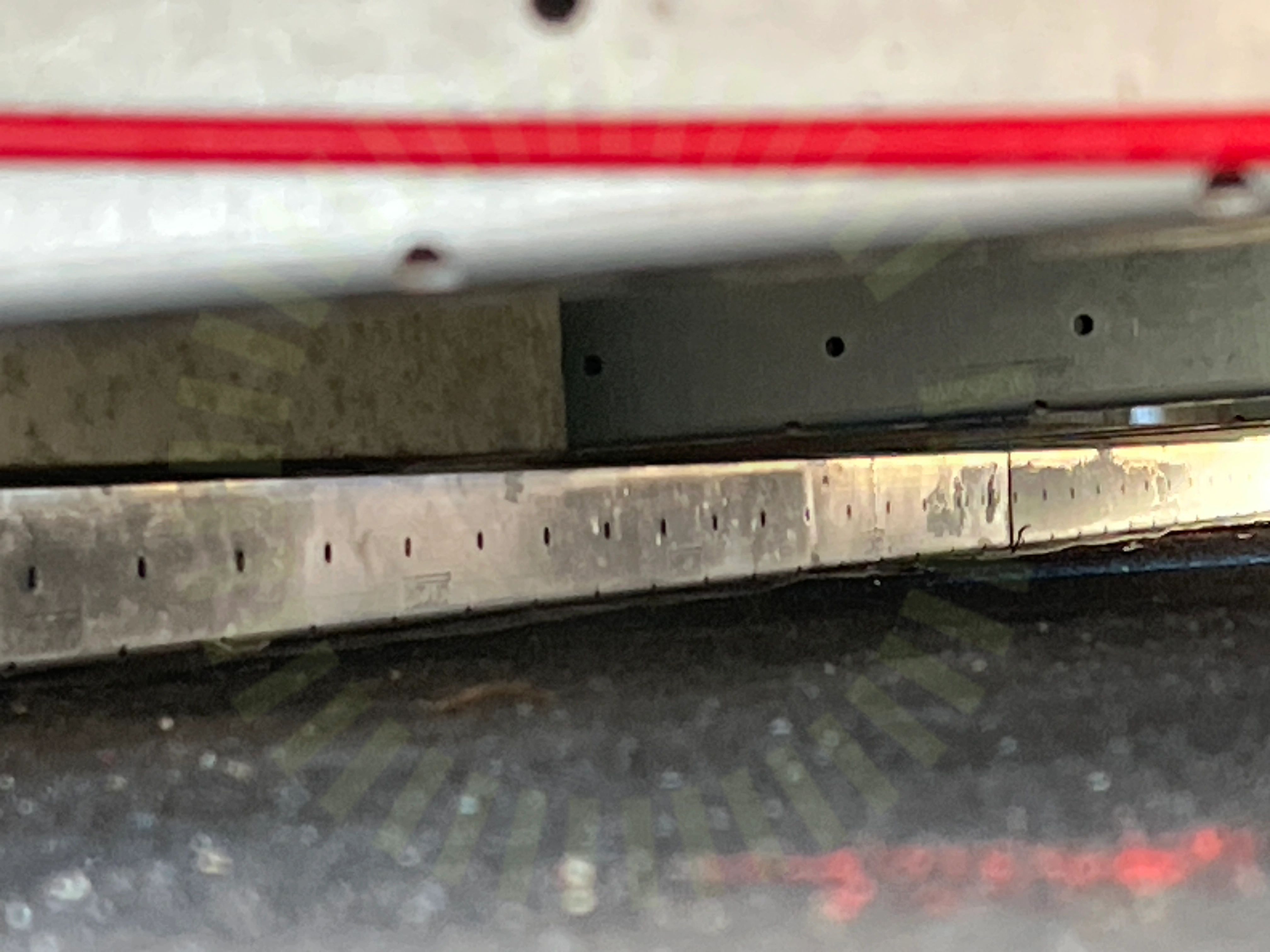

6.6 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
6.7 Skenskarvar korslager
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
6.8 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
10/19
Ej tillgängligt vid besiktning
1/19
Undercentral
Anmärkningar
1/7

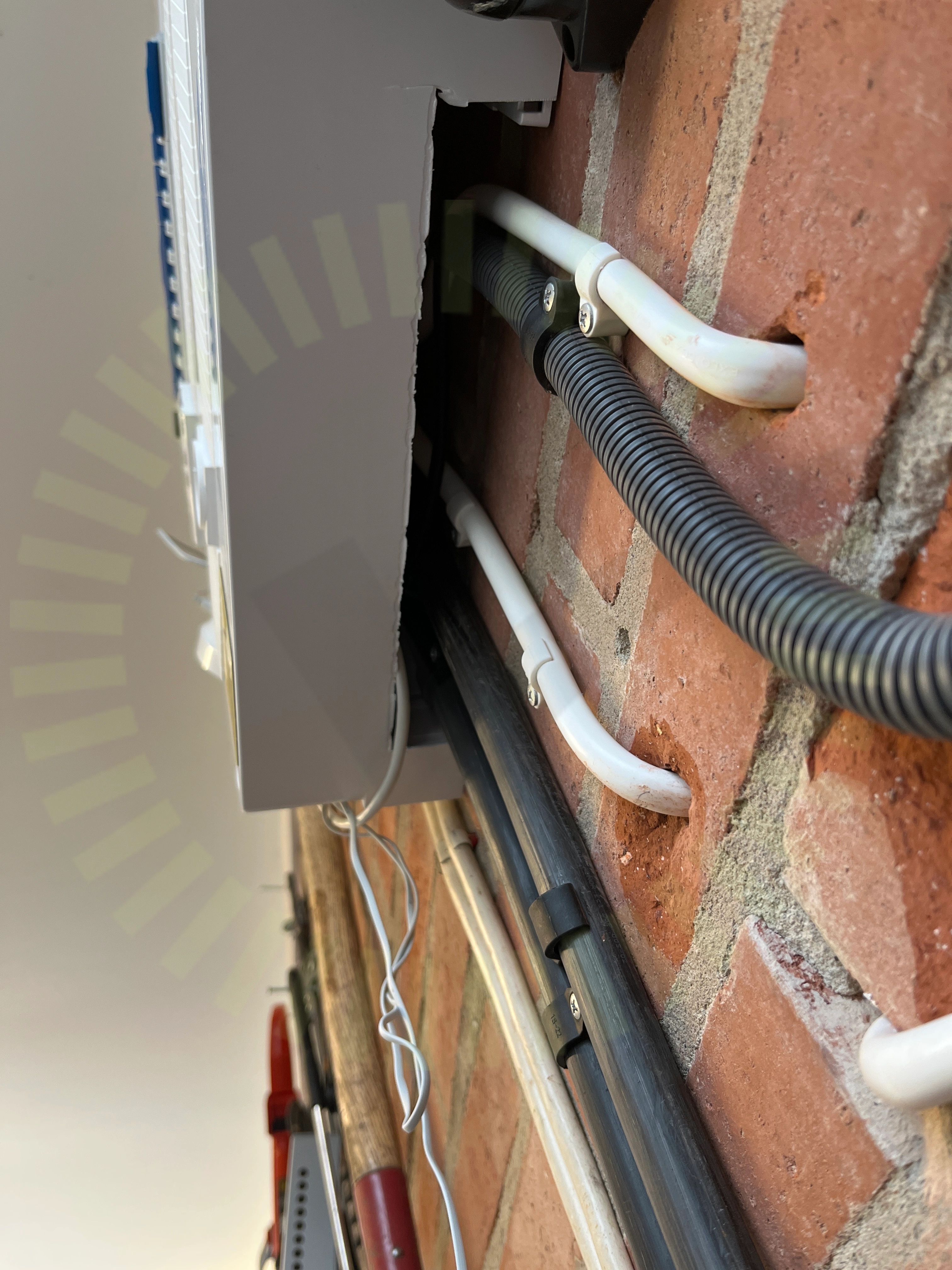

7.1 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
Godkända kontrollpunkter
6/7
Varselmärkning
Anmärkningar
1/4
8.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
5/36

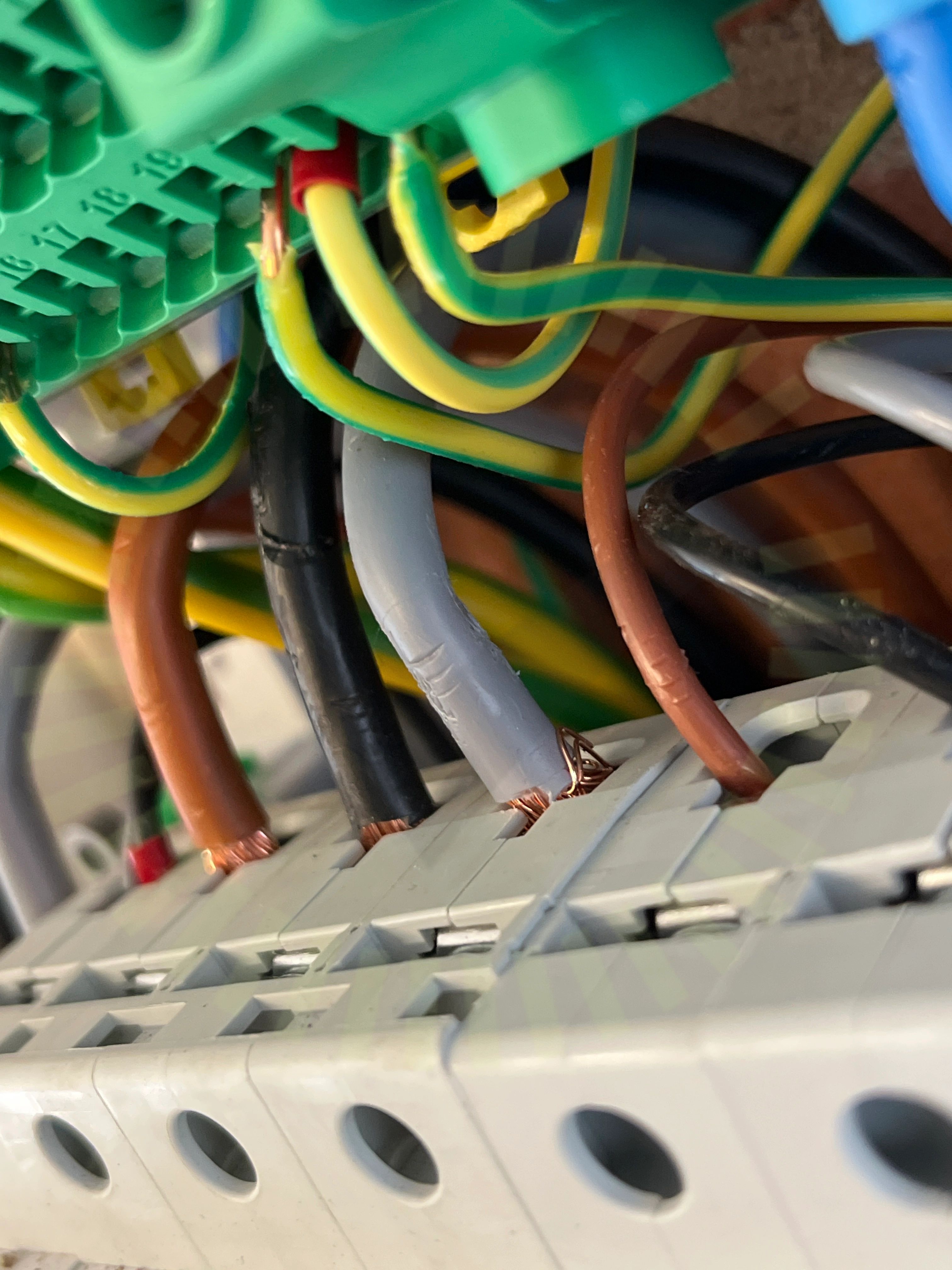

9.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

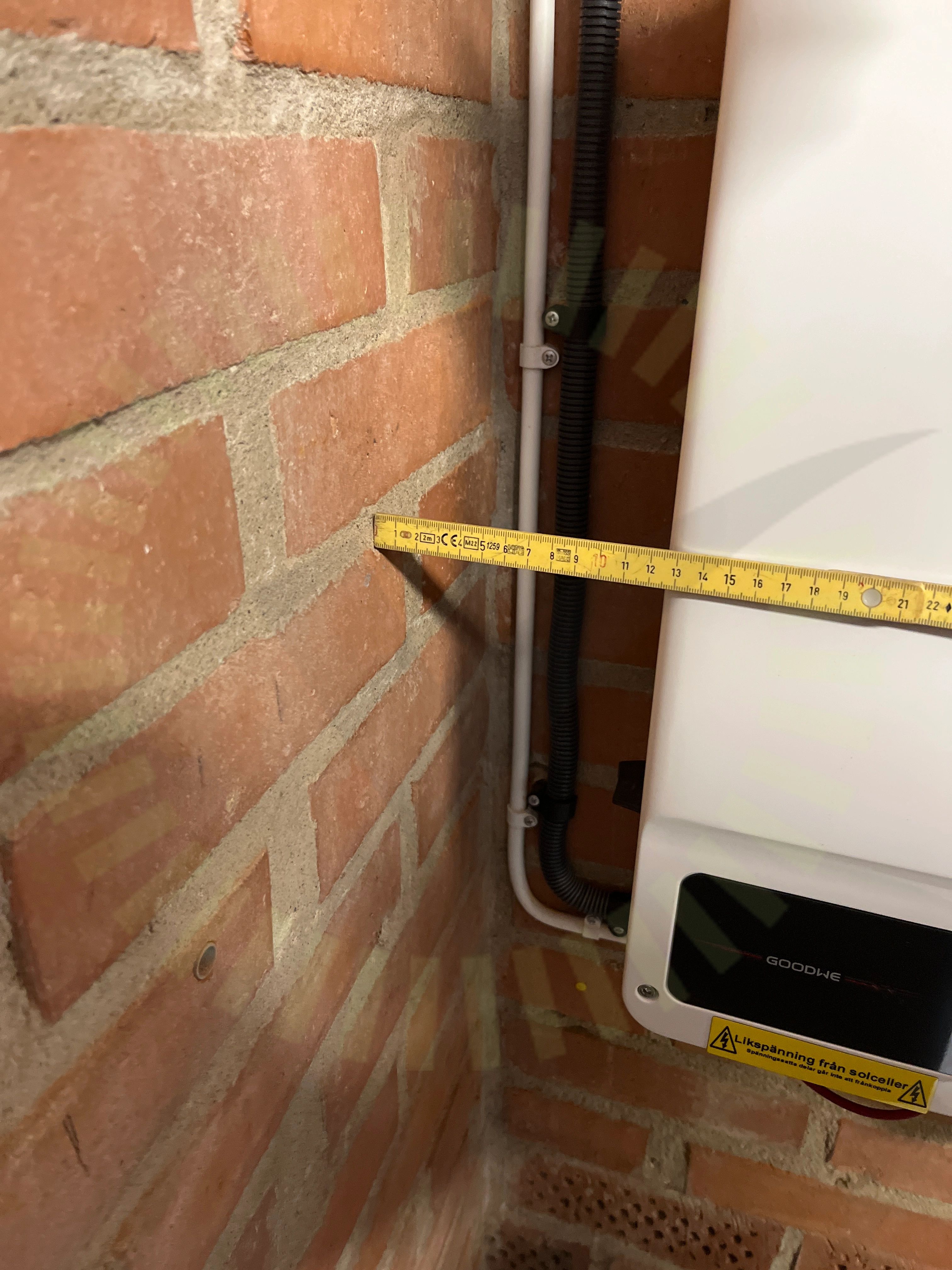

9.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära en vägg.

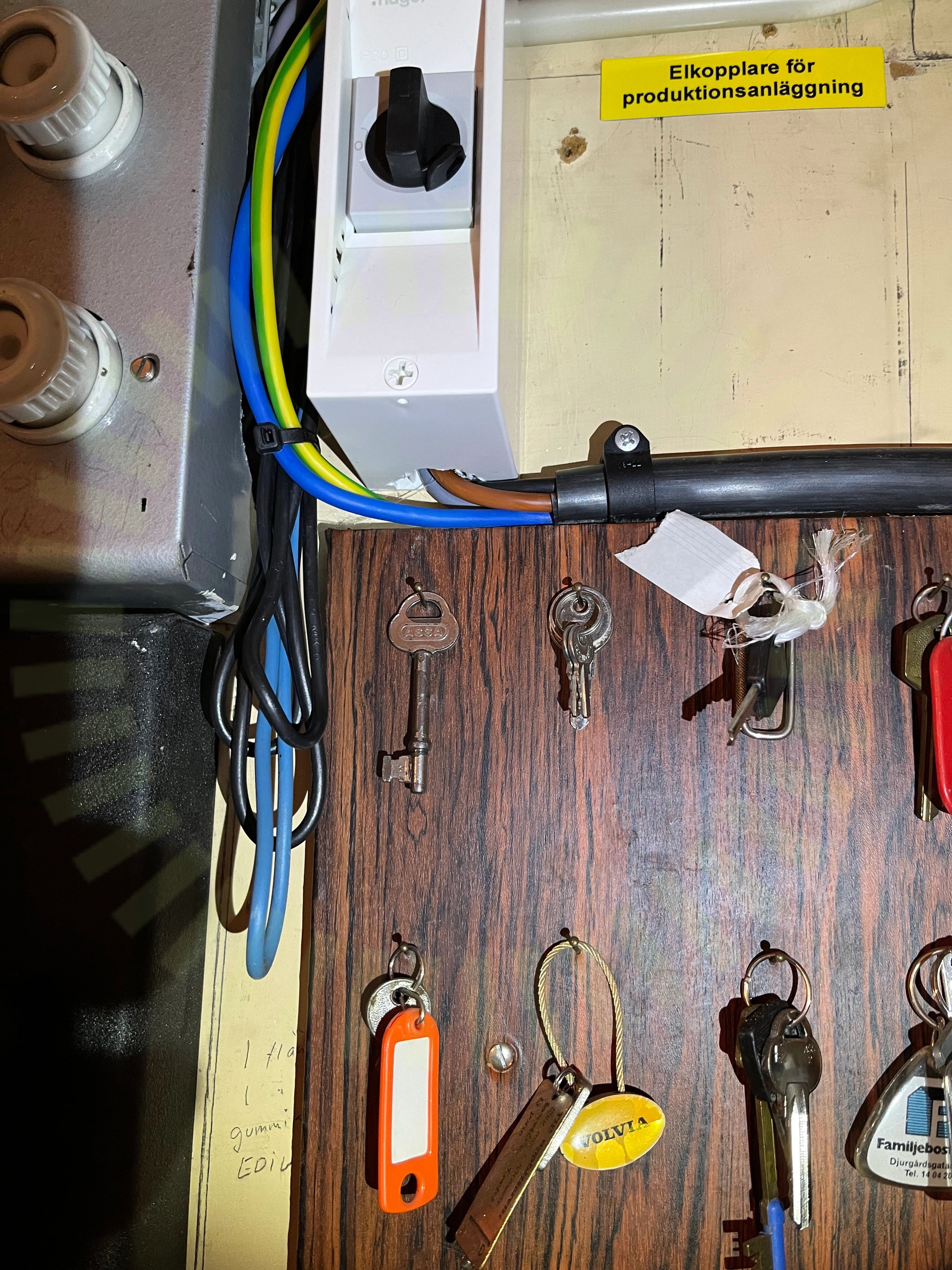

9.3 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
9.4 Förskruvning
Inte godkänd
Förskruvning håller inte kabeln på plats.

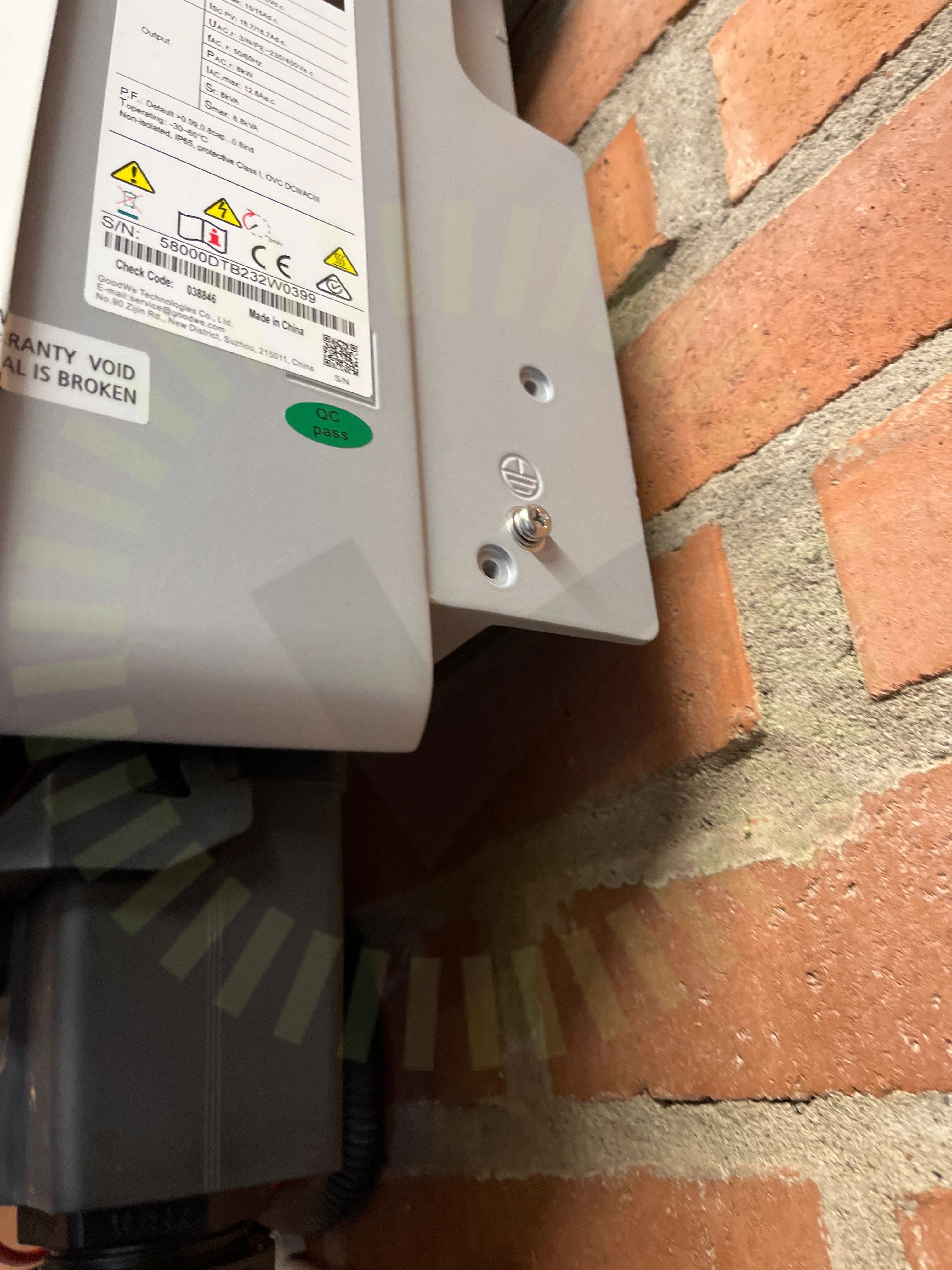

9.5 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Godkända kontrollpunkter
31/36
