Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Solcellen.nu

Datum

9 mars 2023

Ort

Gävle, Gävleborgs län
Takkrokarnas CC
Klämmornas placering
Skenornas infästning
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

6/29
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

2.4 Säkerhetsavstånd

Inte godkänd

180mm garagetak

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Väderbeständigt material

2.5 Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan.

SS 436 40 00 (522.11)
Takkrokarnas CC

2.6 Takkrokarnas CC

Inte godkänd

1200cc på fältet med en rad och även den undre raden, under panelerna som är monterade i landskap.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/29
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaÄndklämmor

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/16
Klämmornas placering

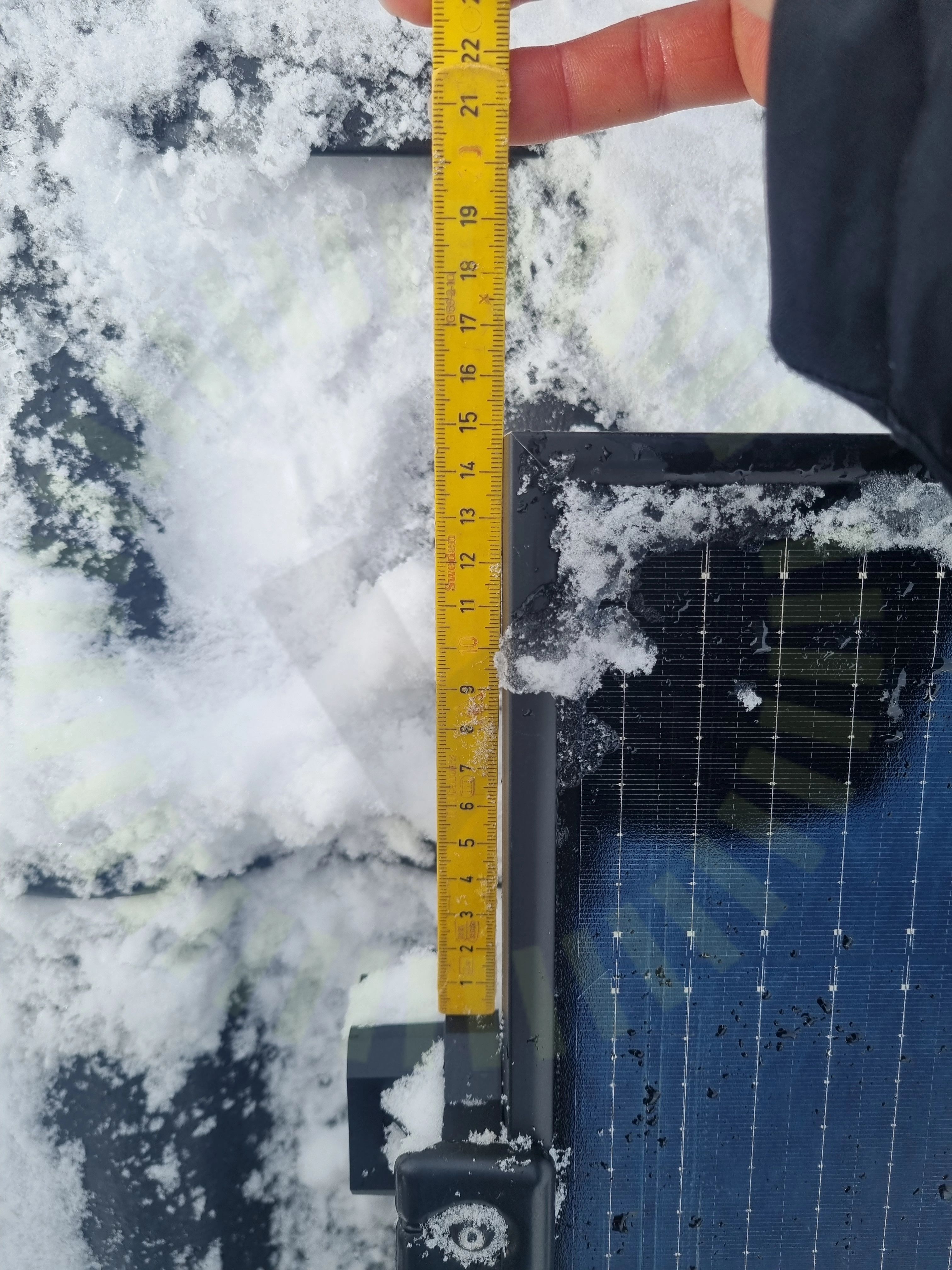

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

13/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradeSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

2/16
PunktbelastningSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

1/8
Avstånd

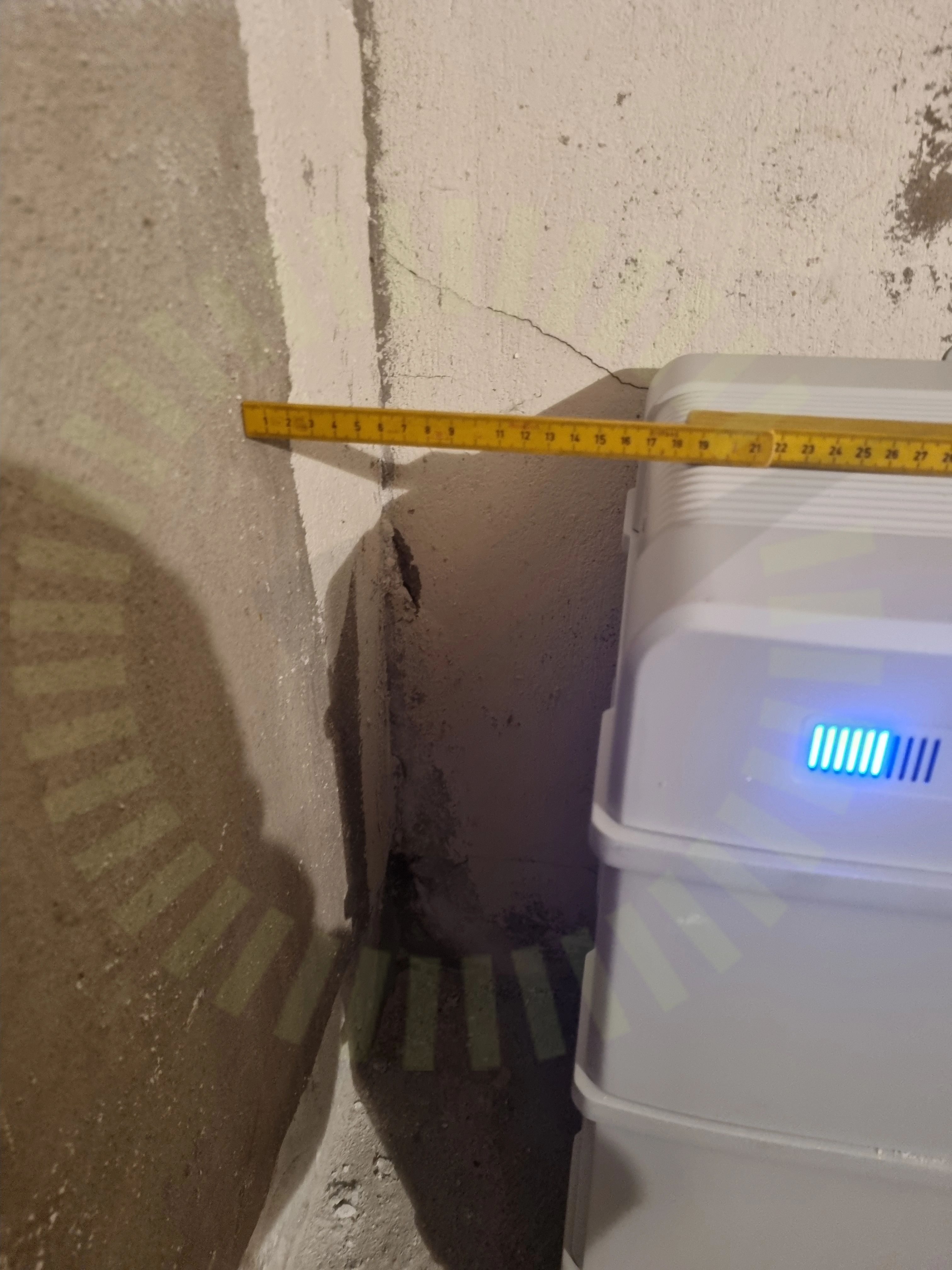

5.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

4/39
Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Genomföringar

6.2 AC Genomföringar

Inte godkänd

Tätning saknas.

SS 436 40 00 (527.2.1)

6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
Varning för likspänning

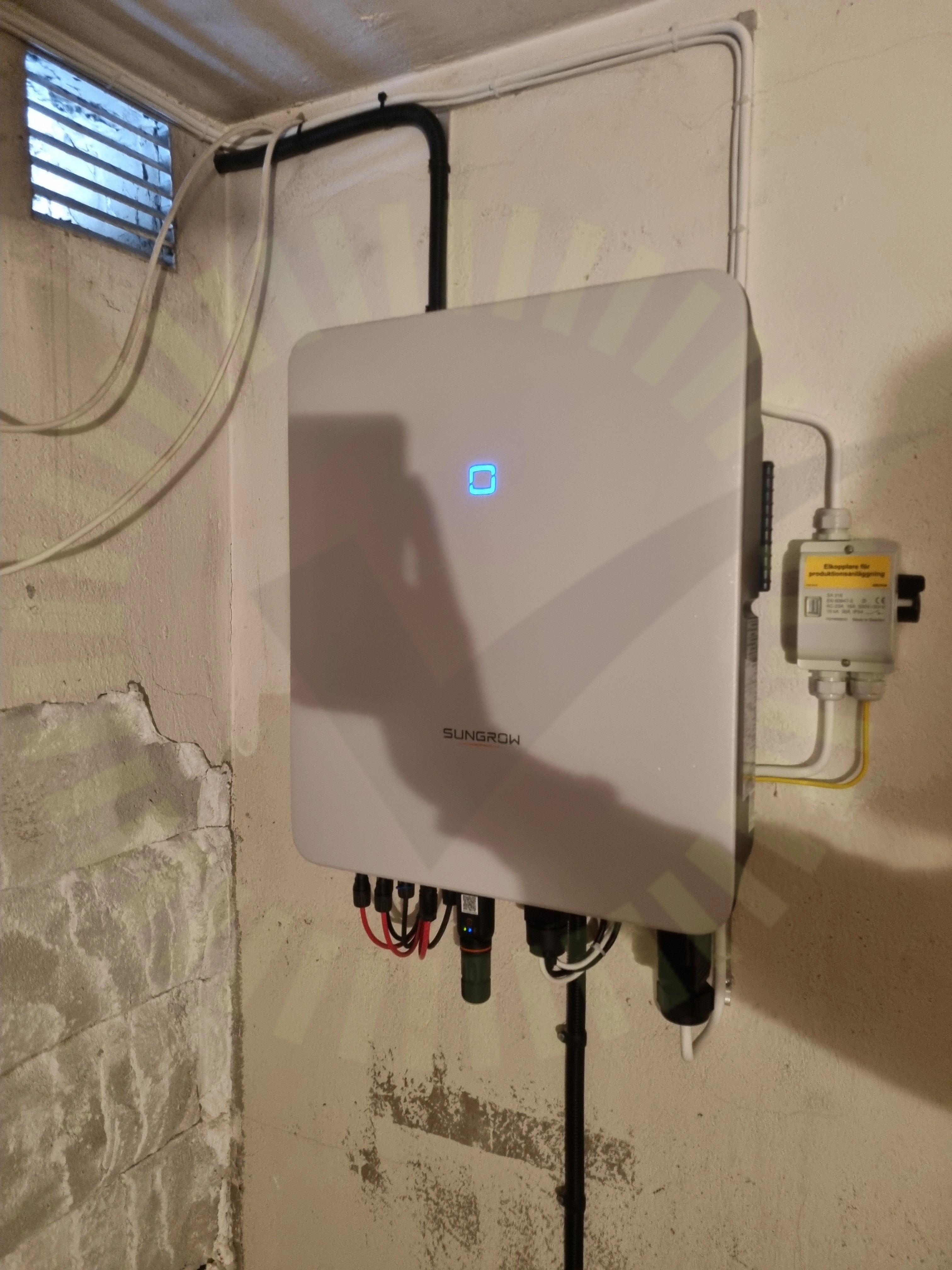

6.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

34/39
AC BöjradieAC Kablage dimensioneringAC kablage skarp kantAC Kablage förläggningAC kablage skadaAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39
AC Anslutning Växelriktare

Säkerhetsbrytare AC

Godkända kontrollpunkter

1/1
Installation

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

1/1
Förskruvningar

Säkerhetsbrytare DC

Anmärkningar

1/6
Installation

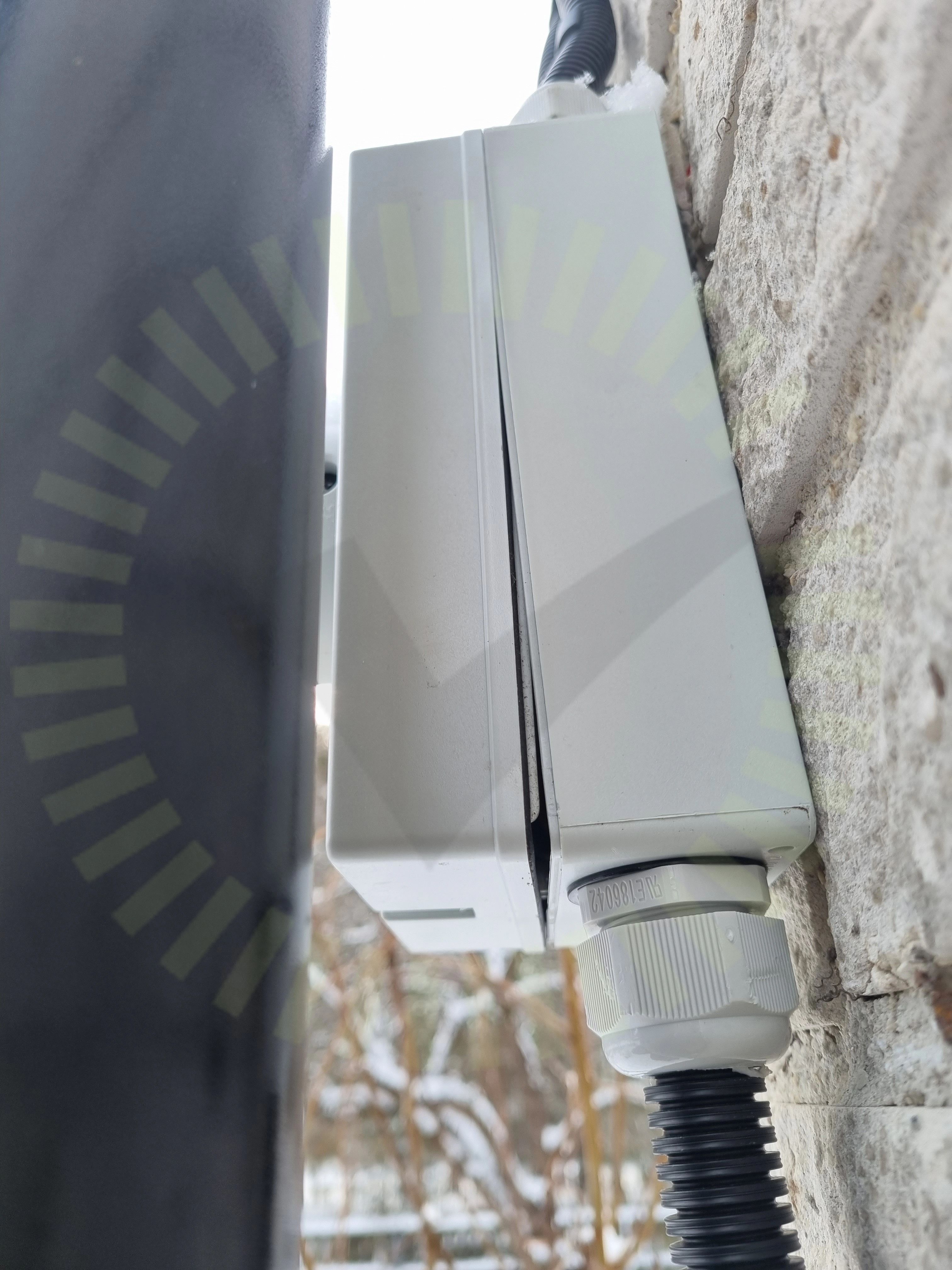

10.1 Installation

Inte godkänd

Säkerhetsbrytarens kapslingsklass försämrad efter installation.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad
