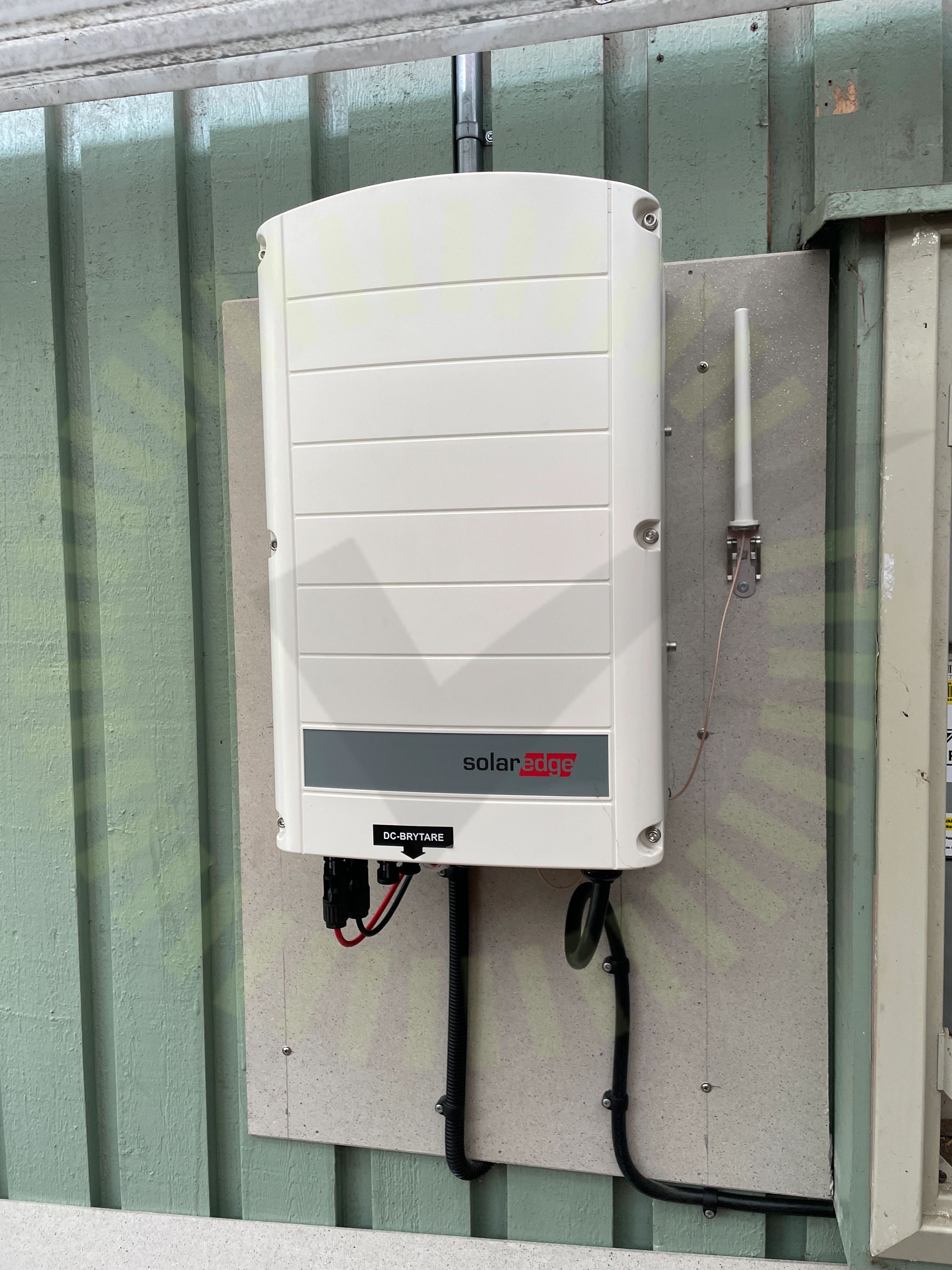

1.1 Varning för likspänning
Inte godkändVäxelriktare saknar märkning
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Besiktningsrapport
7.7
Installation genom
El & Byggcenter i Skåne AB
Datum
6 februari 2023
Ort
Halmstad, Hallands län
80% godkända20% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemMAPAB: Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av El & Byggcenter i Skåne AB som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Varselmärkning
Anmärkningar
1/4Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Villa, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/12

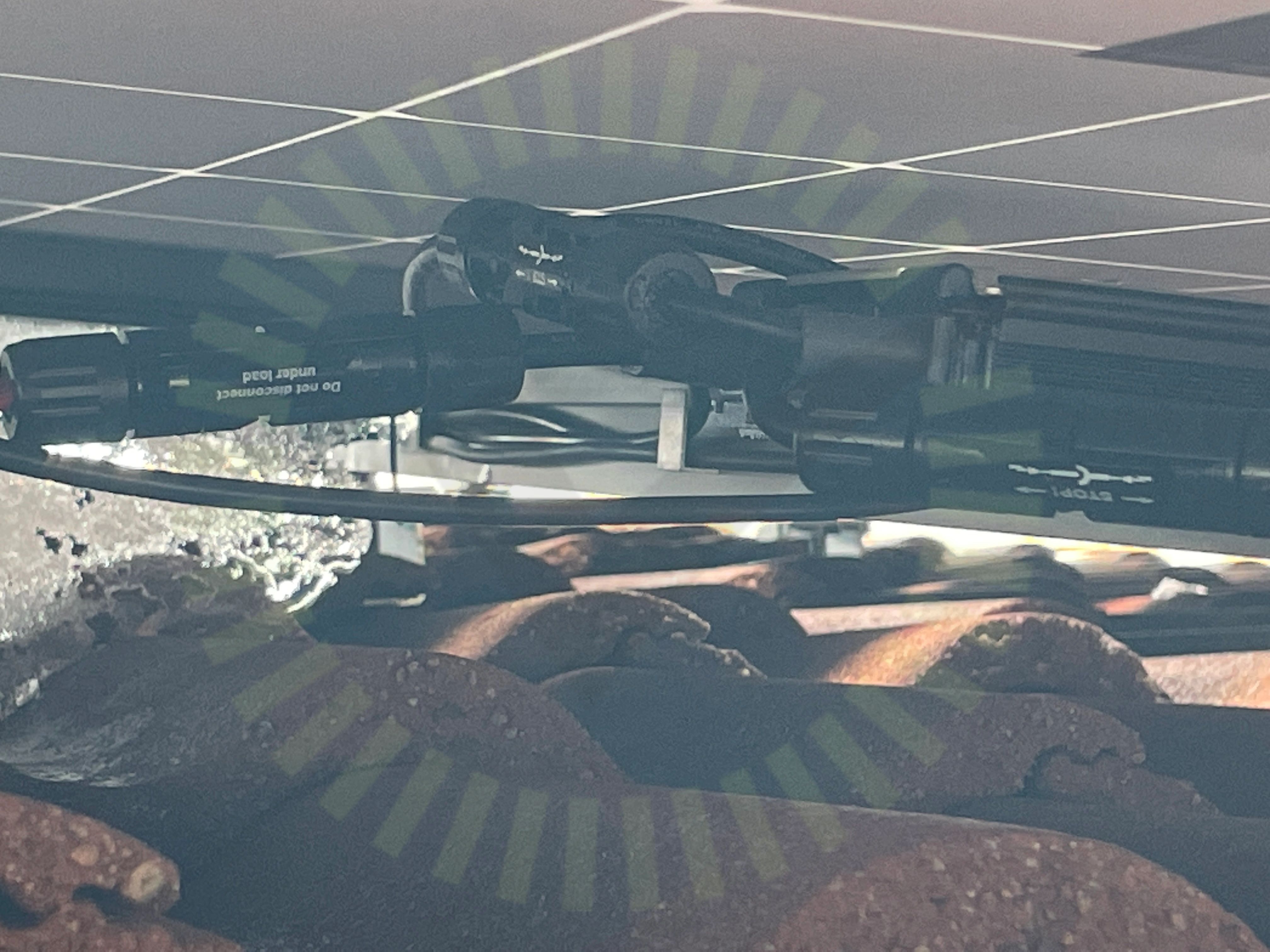

2.1 Dragavlastade
Inte godkändKablar ut från paneler ej uppfästa med tillräckligt stöd
SS 436 40 00 (522.8.3)

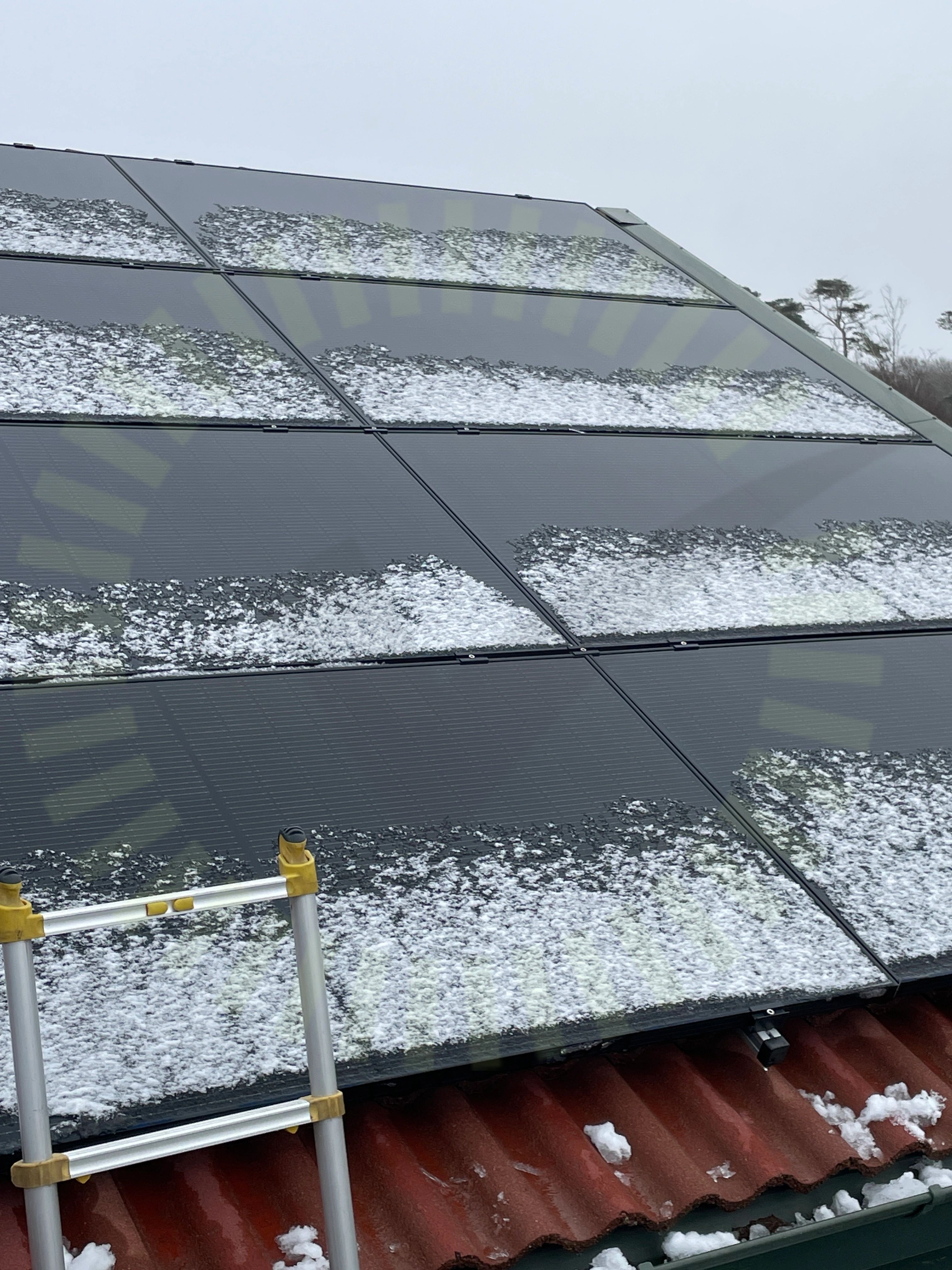

2.2 Mellanrum
Inte godkändPaneler ligger dikt med varandra
DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 6
Godkända kontrollpunkter
10/12DräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekSkadorSkuggaSträngförläggning
Villa, MAPAB: Betongpannor
Anmärkningar
6/18

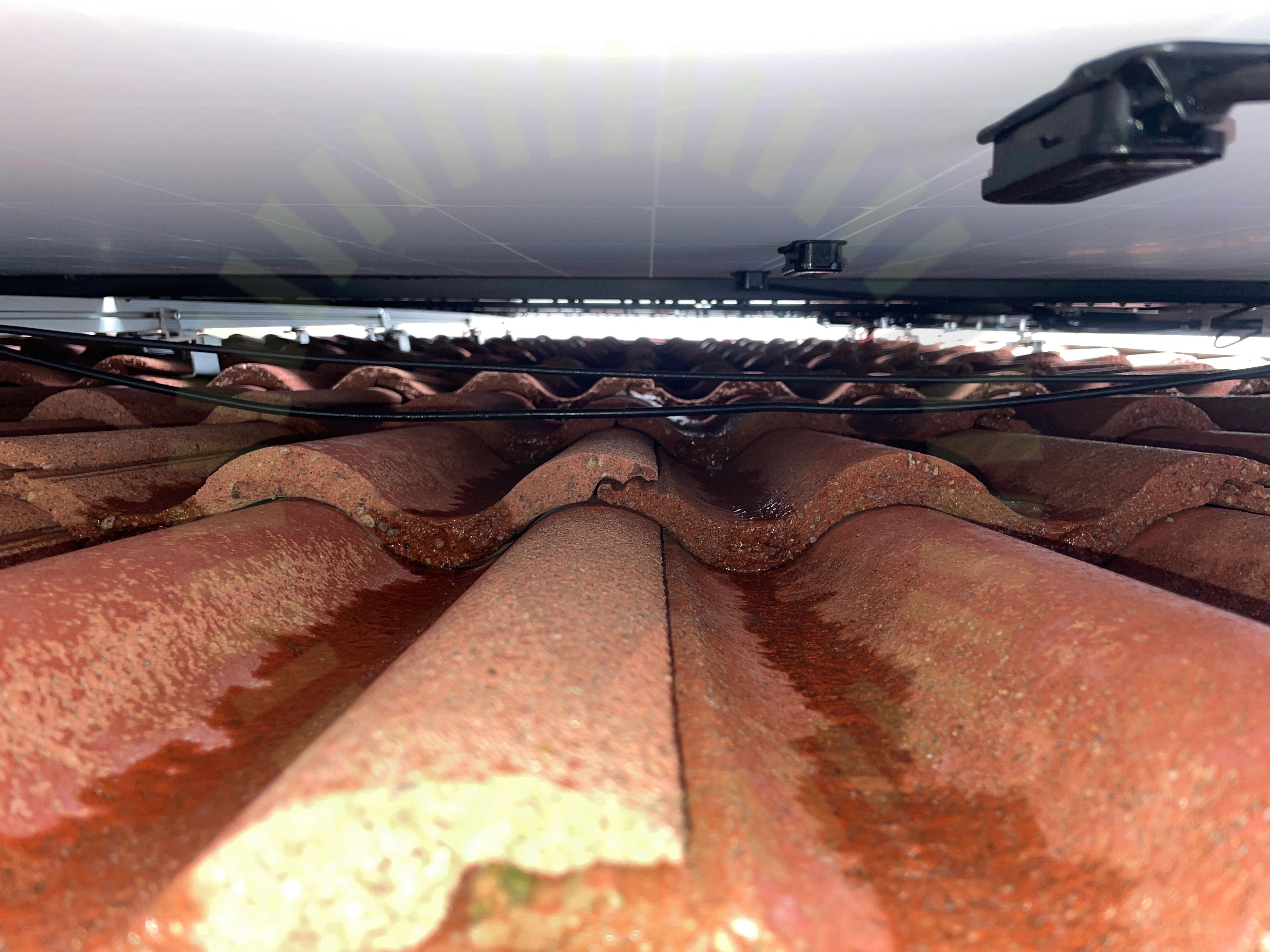

3.1 Kabeluppfästning
Inte godkändHängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)

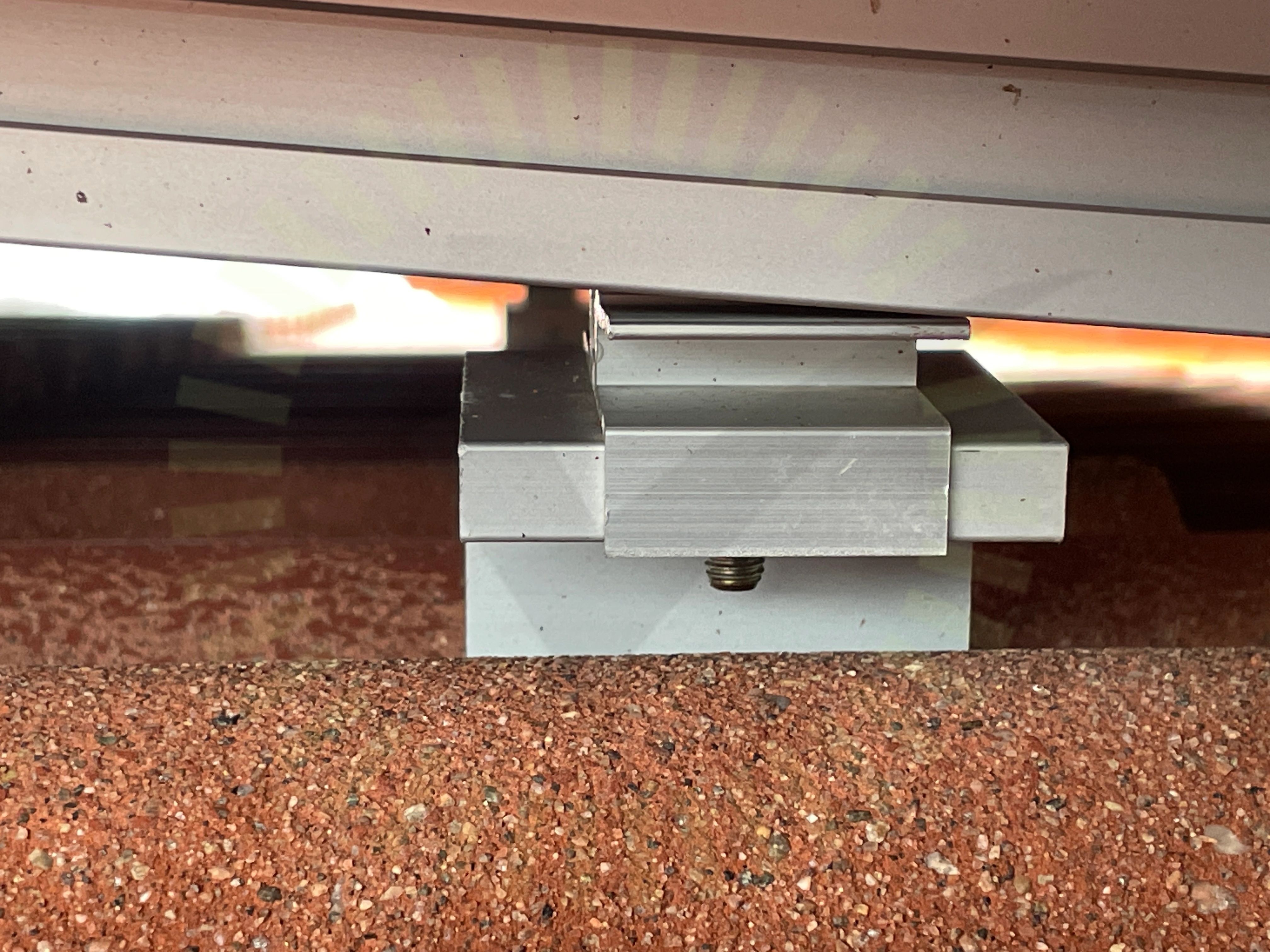

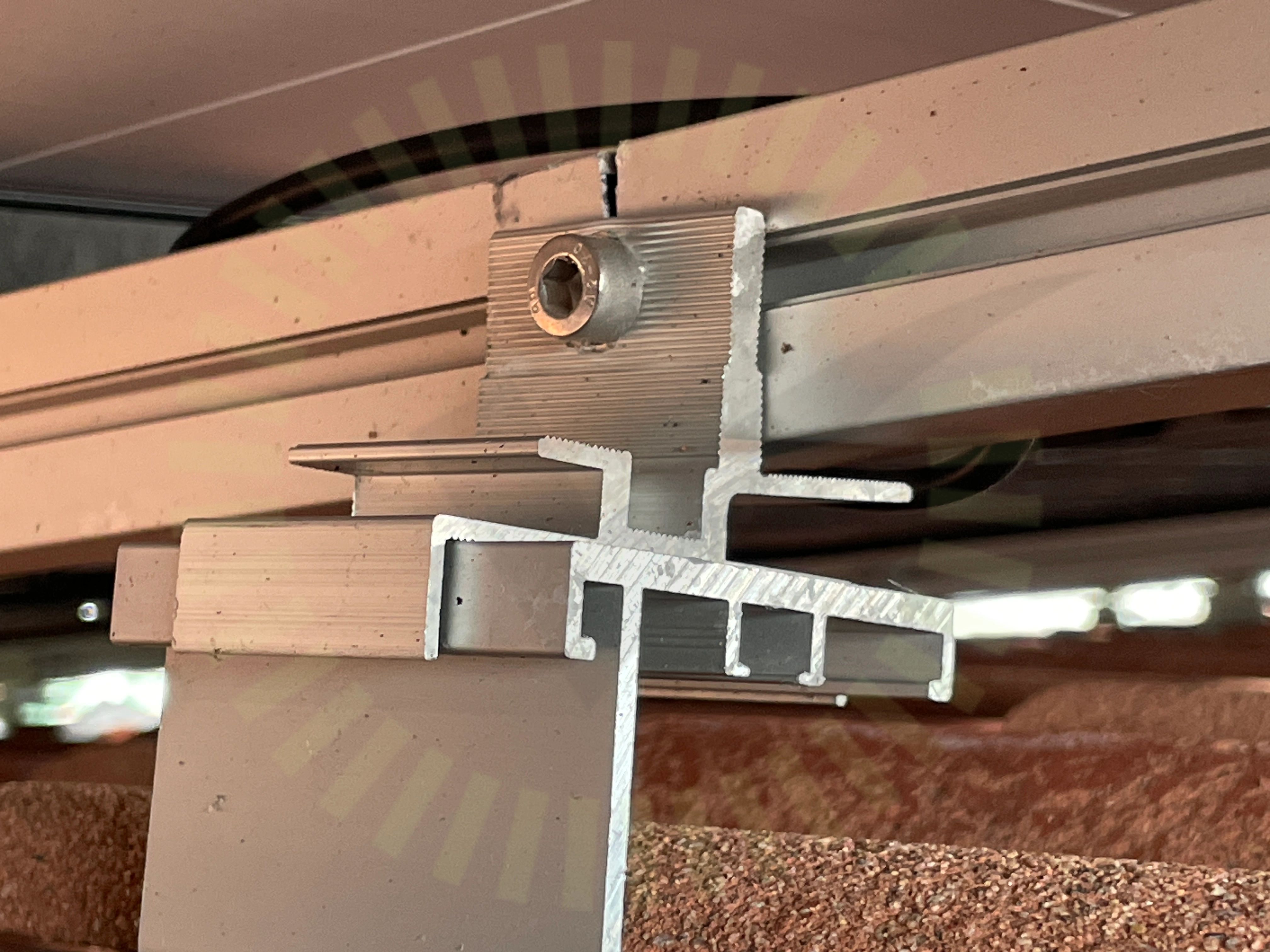

3.2 Skeninfästning
Inte godkändSkena ligger inte helt mot kroken
3.3 Infästning av betongkrok
Inte godkändUnderlag är ej råspont. MAPAB Solar bekräftar att följande krok inte är godkänd för 12mm i befintligt underlag. Inskickat underlag "Systemspecifikation Objektnr 30184/30183" bekräftar att underlaget ska vara 22mm råspont över takstol.
3.4 Skenskarvar
Inte godkändKrok monterad vid skenskarv, termisk utvidgning hindras.
3.5 Säkerhetszon
Inte godkändLastberäkning saknas
3.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/18Främmande materialHöjdjusteringShimsSkadorSkarp kantMittklämmorSkenskarvarSkyddSlutklämmaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/18Takgenomföring
Villa, SolarEdge: S-Serie
Anmärkningar
1/5

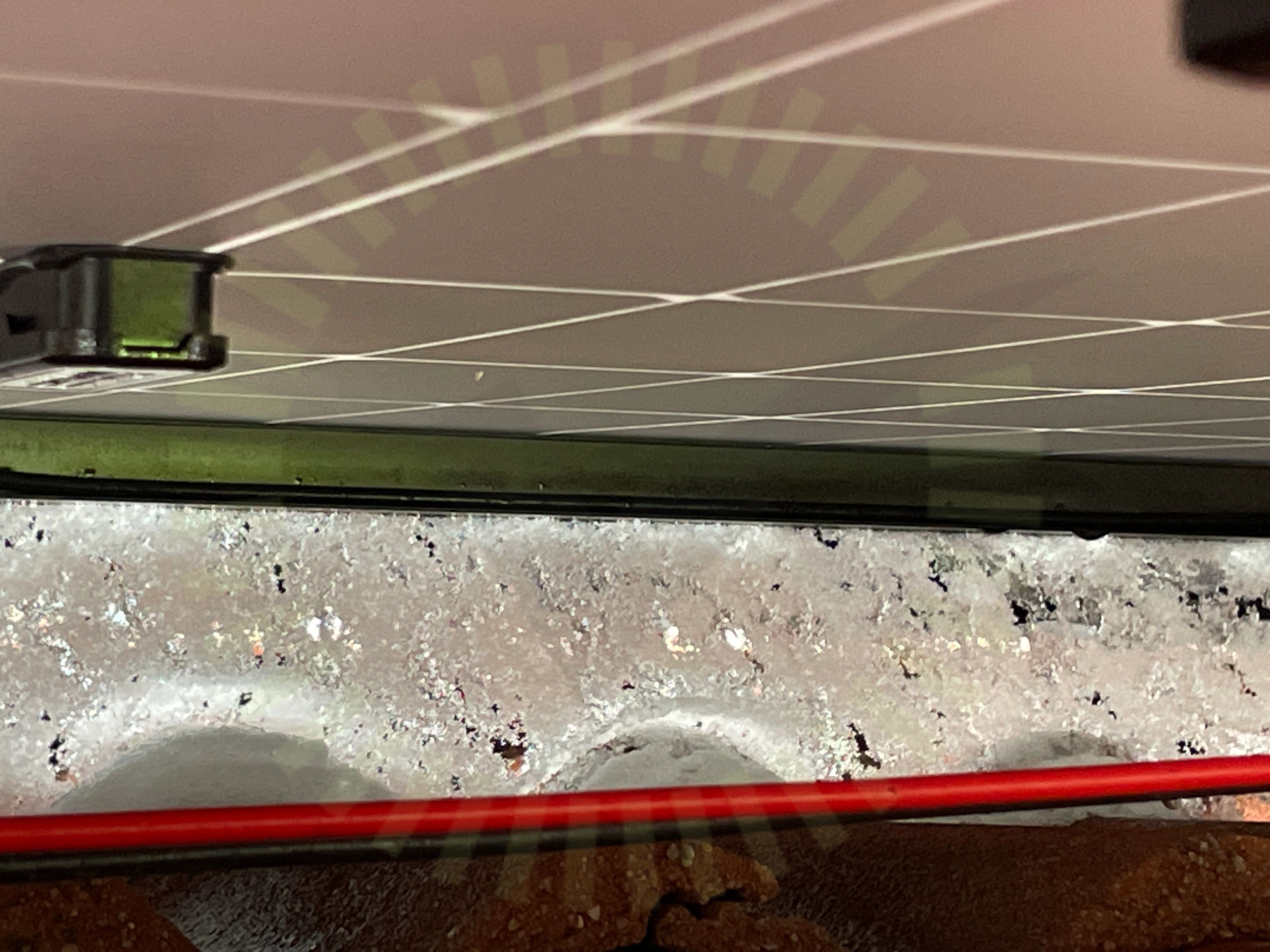

4.1 Dragavlastade
Inte godkändKablarna hårt dragna ut från optimerare
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Växelriktare
Anmärkningar
4/27

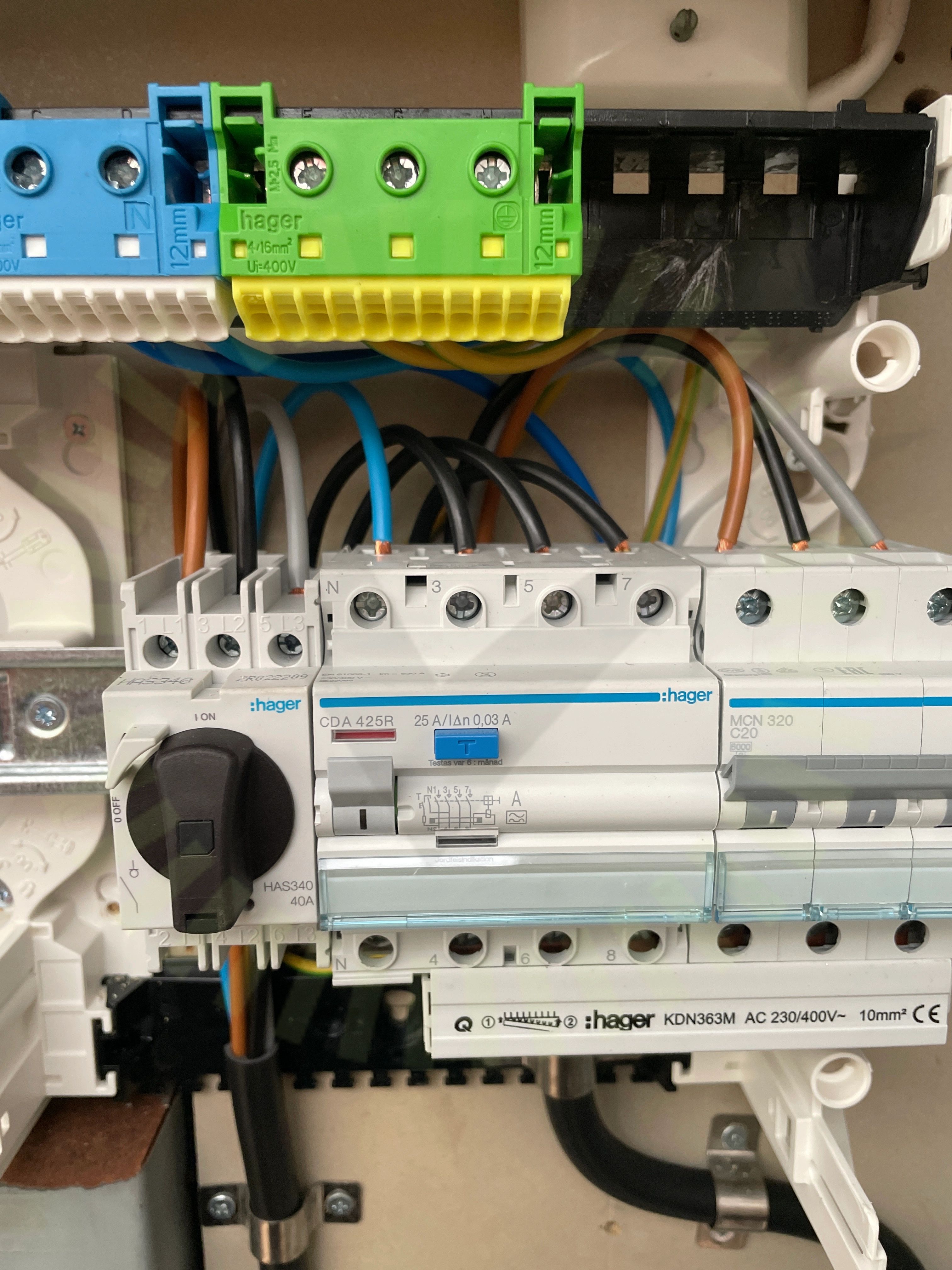

5.1 Anslutning
RekommendationKablage för uppskalat vid inkopplingspunkterna

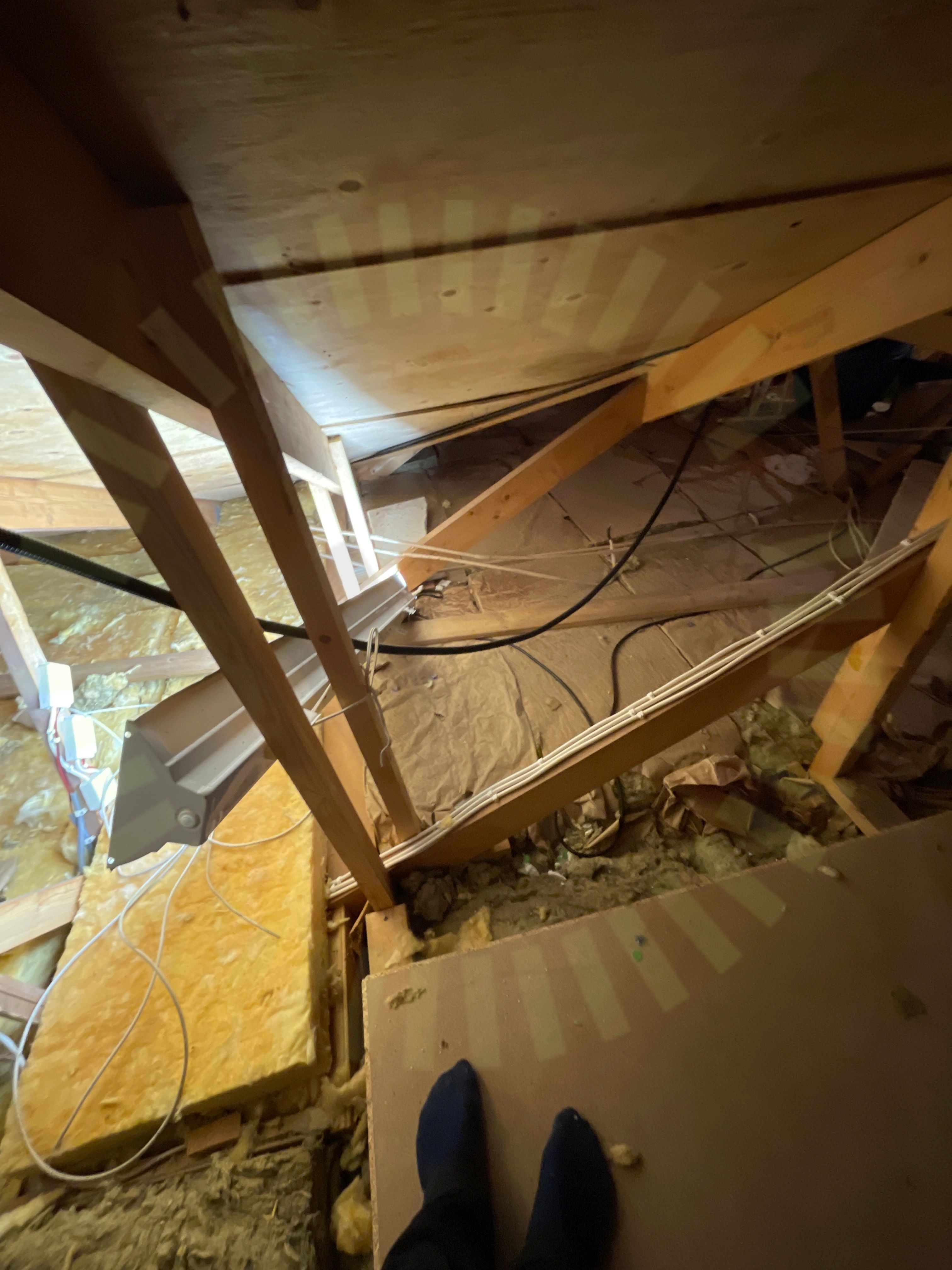

5.2 DC Förläggning
Inte godkändSlang för DC kablage ej uppfäst med tillräckligt stöd
SS 436 40 00 (522.8.4)
5.3 Mätprotokoll DC
Inte godkändMätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
5.4 Strängschema
Inte godkändSträngschema saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
23/27AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSäkringTätningsinsattsUtrymmeVentilationVinkelVärmeutveckling
