Besiktningsrapport

8.8

Installation genom

Solaritet

Datum

1 juni 2023

Ort

Knivsta, Uppsala län

Takkrokarnas CC

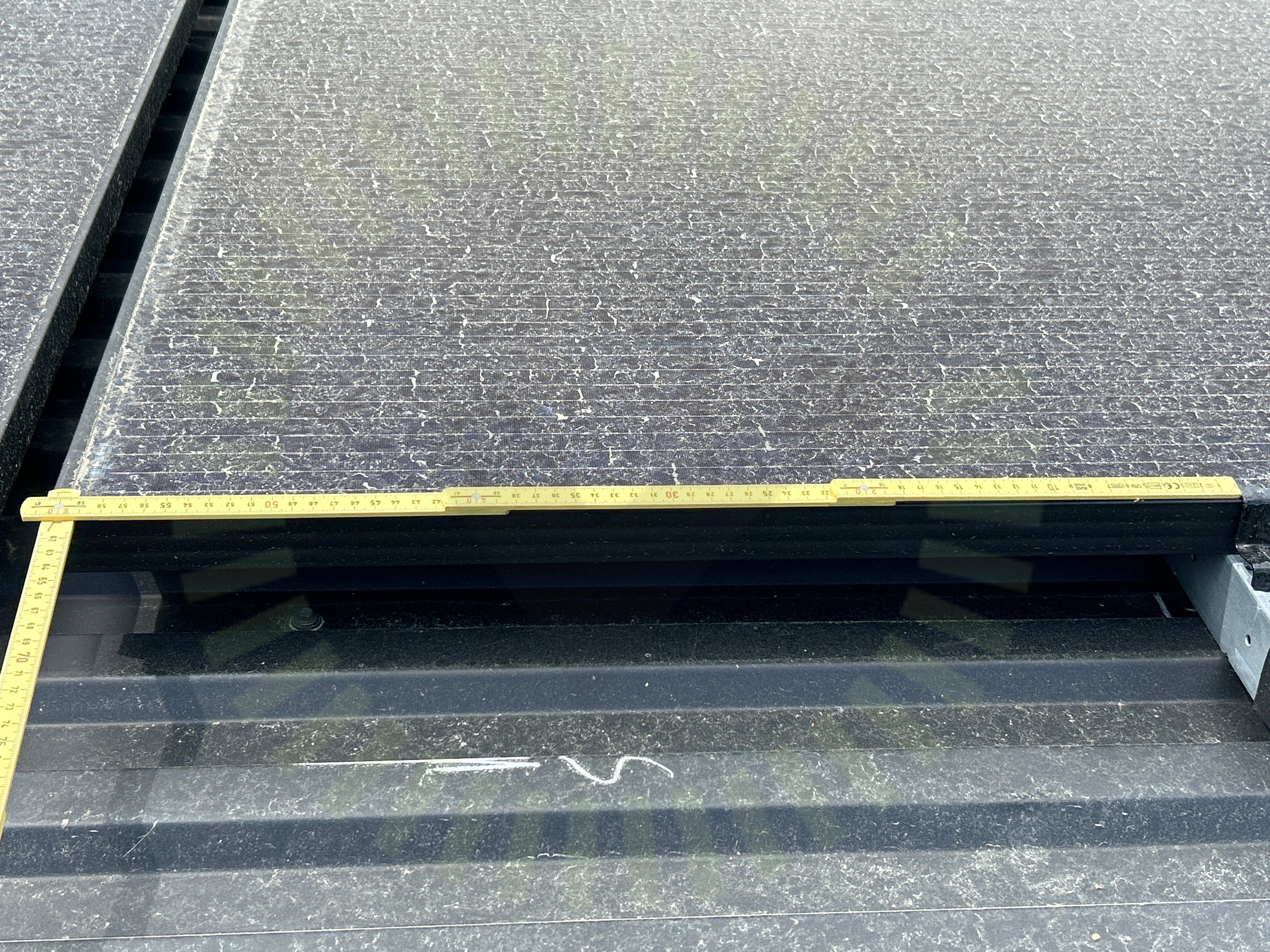

Klämmornas placering

Skenornas överhäng

+ 8

90% godkända10% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)

MontagesystemWeland Stål: Plåttak

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Solaritet som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

6/27

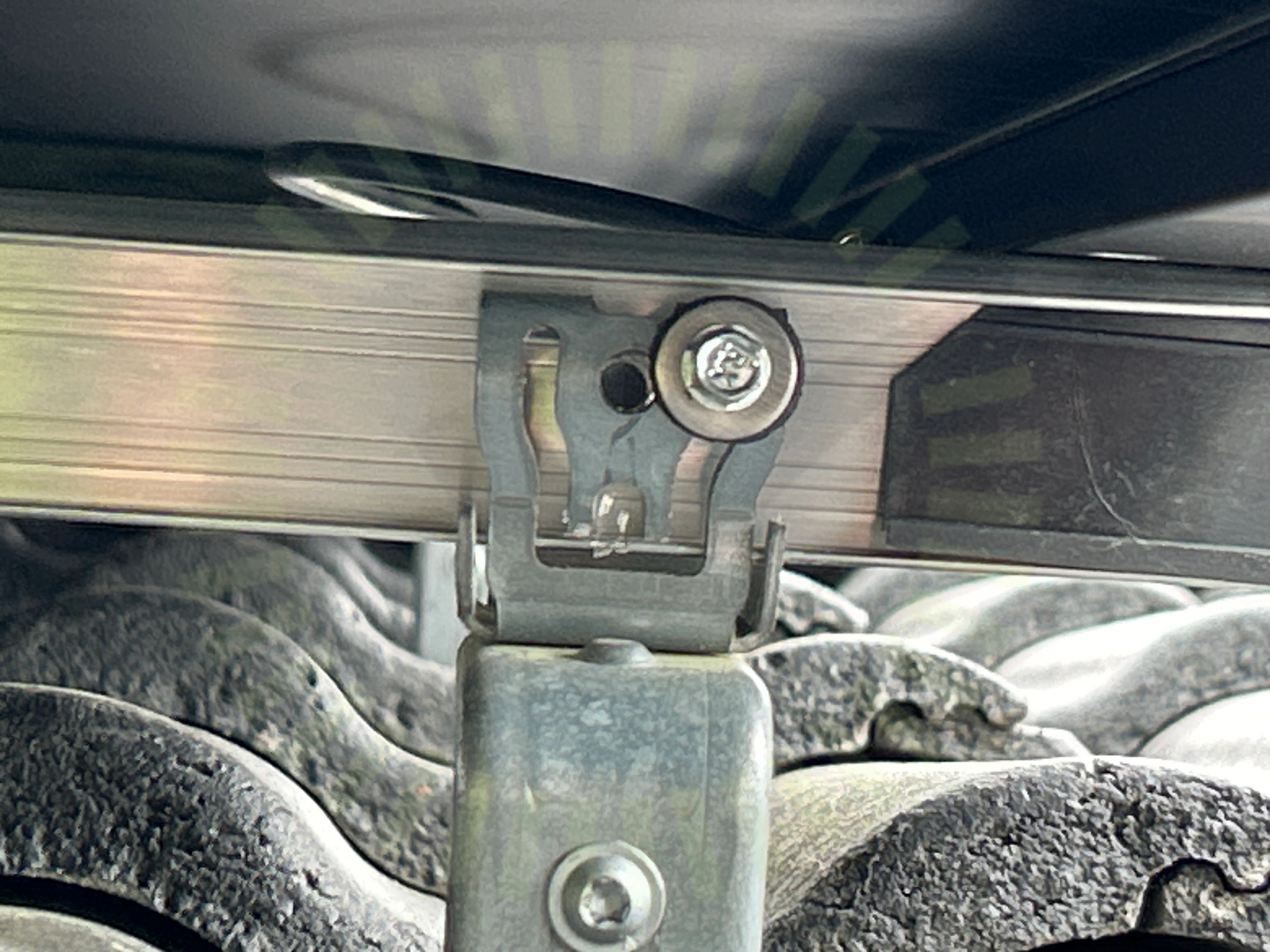

2.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

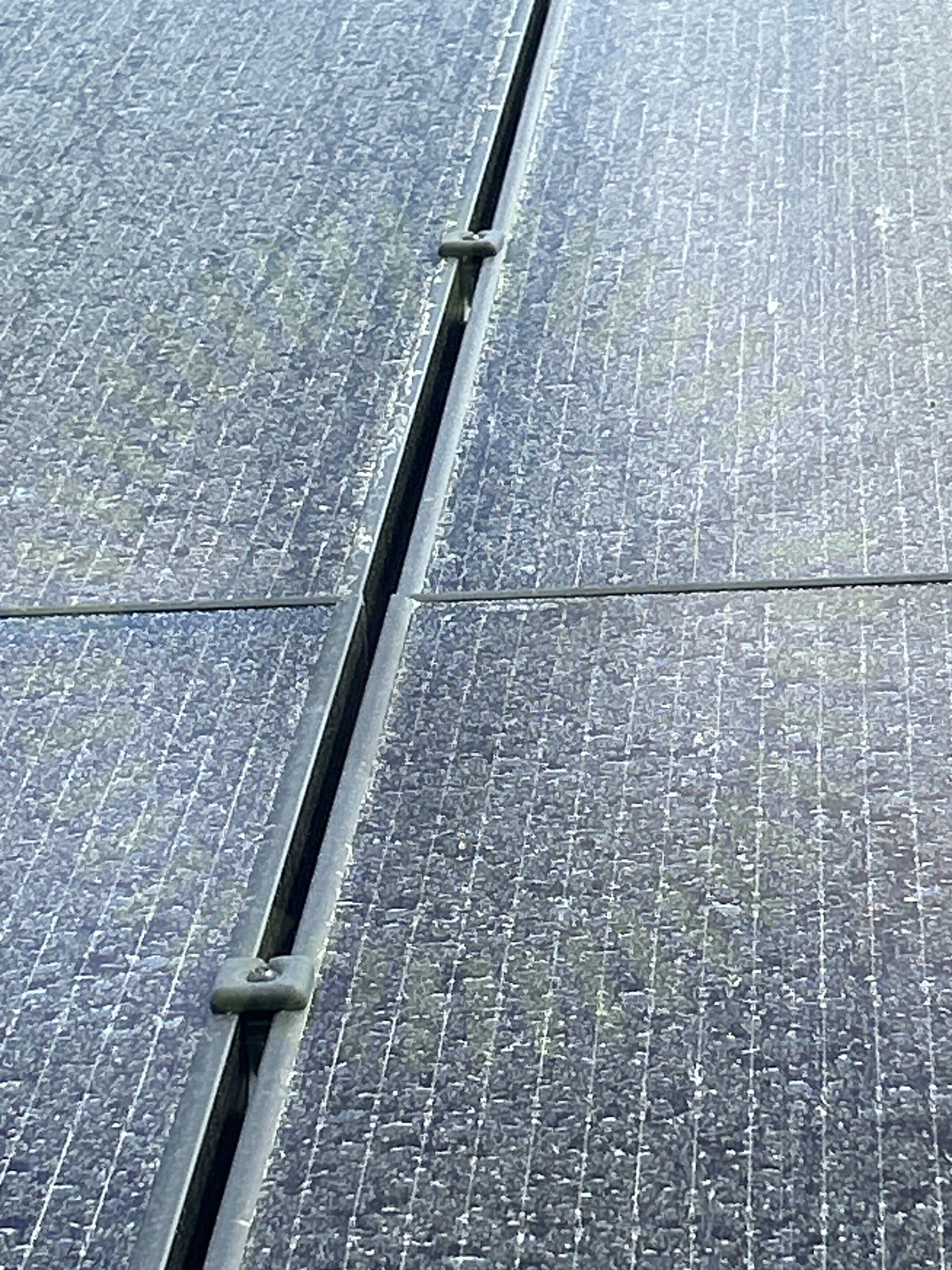

2.2 Klämmans dräneringskanal

Inte godkänd

Mittklämmors dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

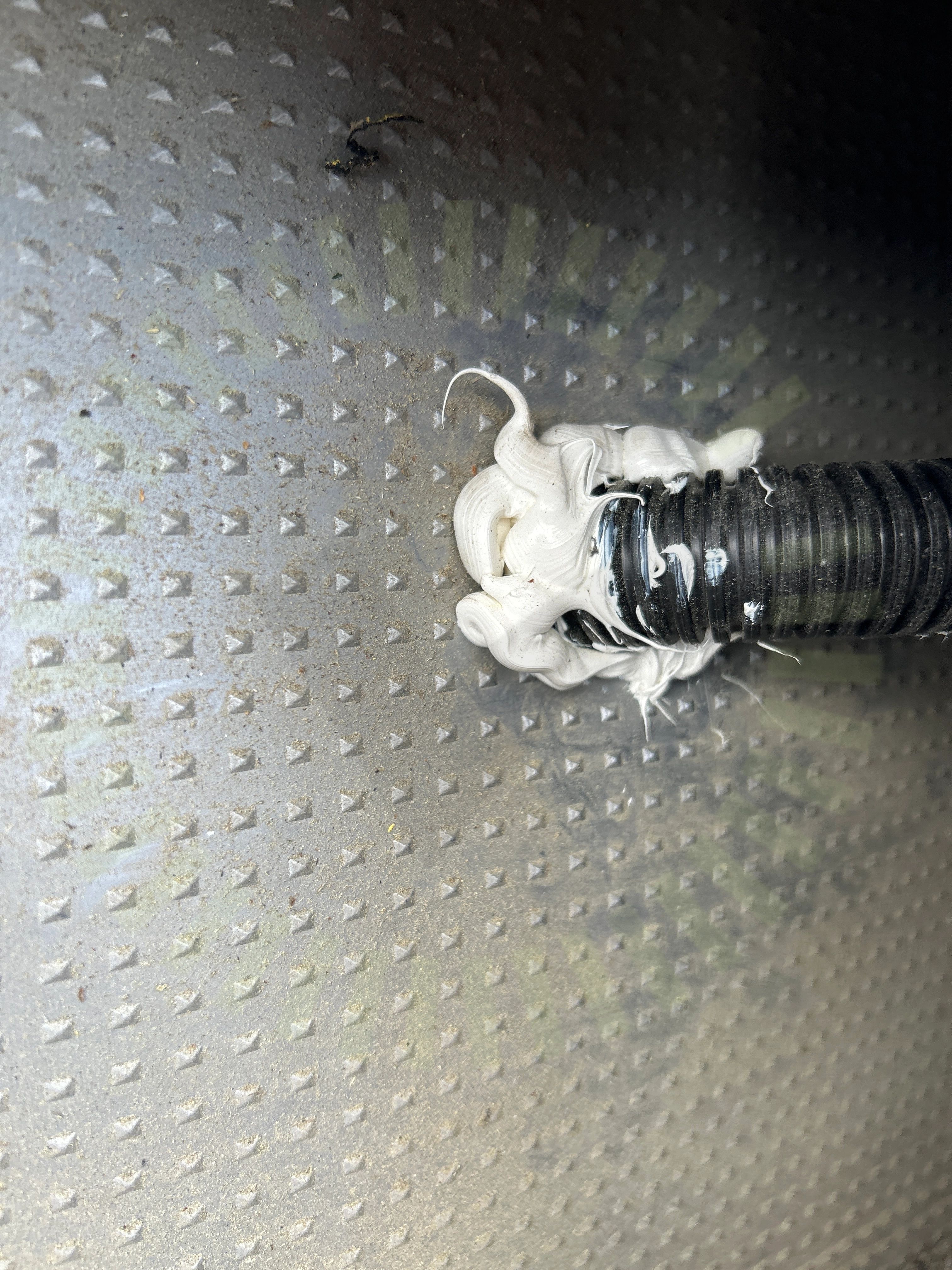

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

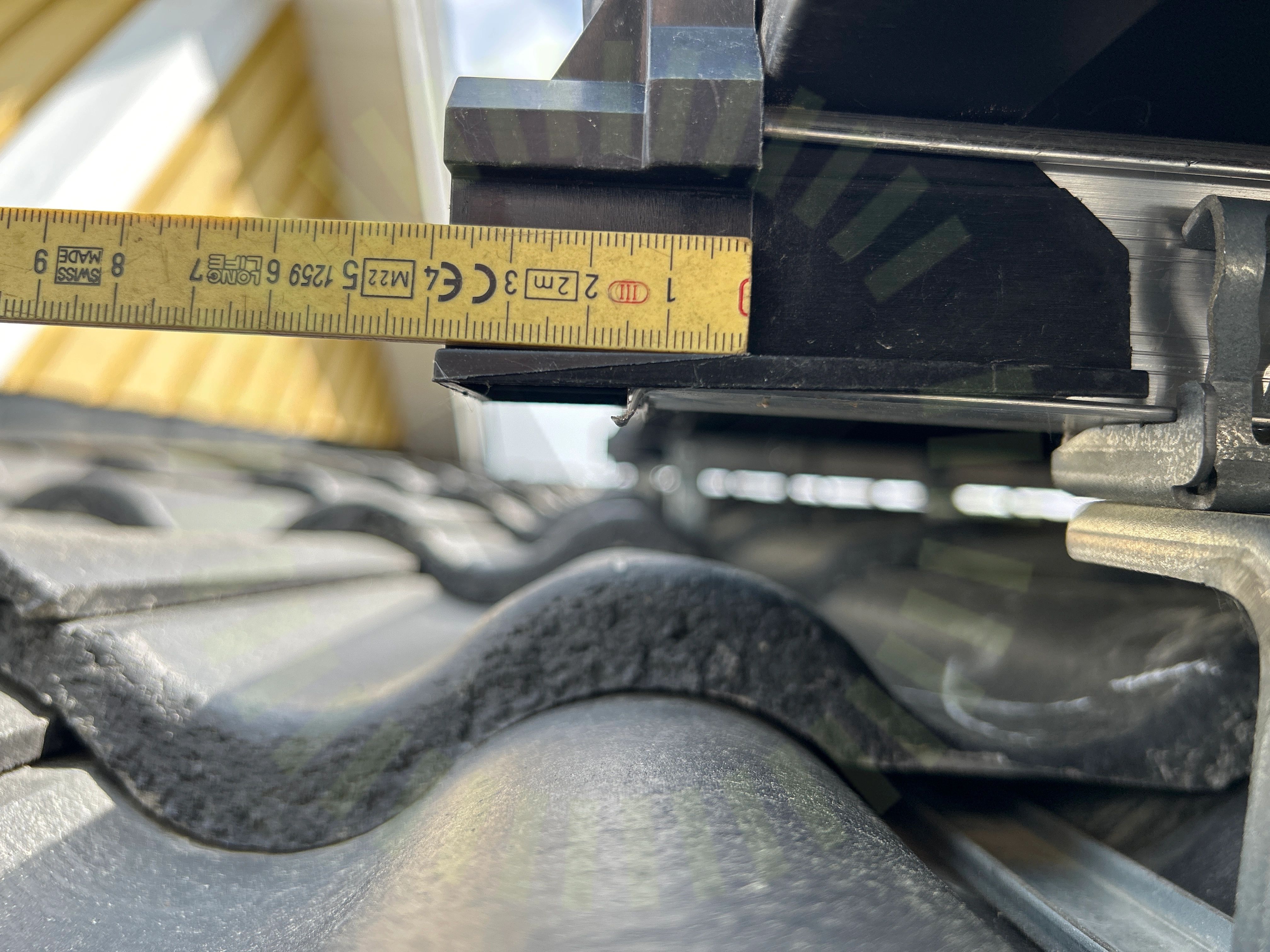

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

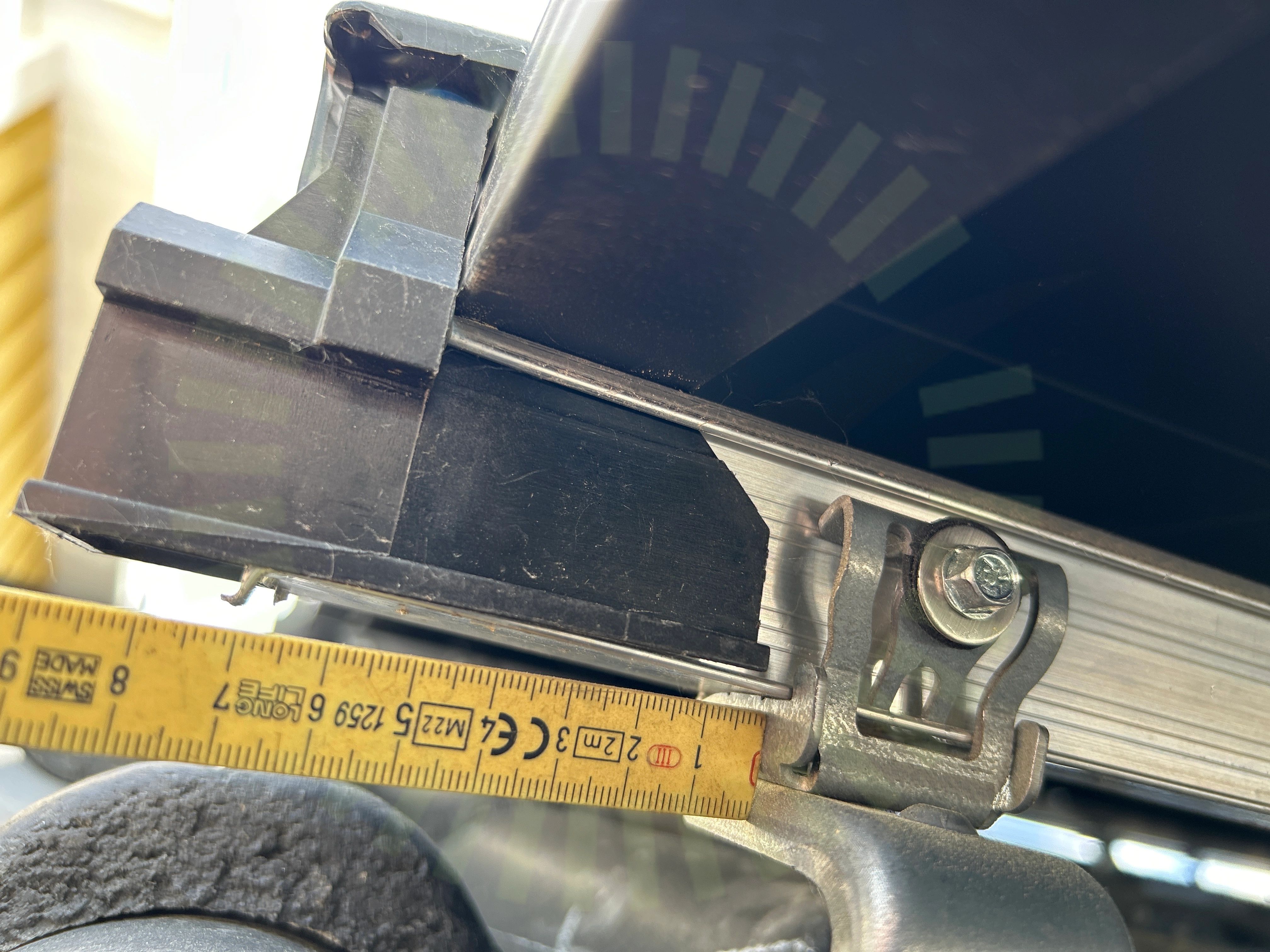

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

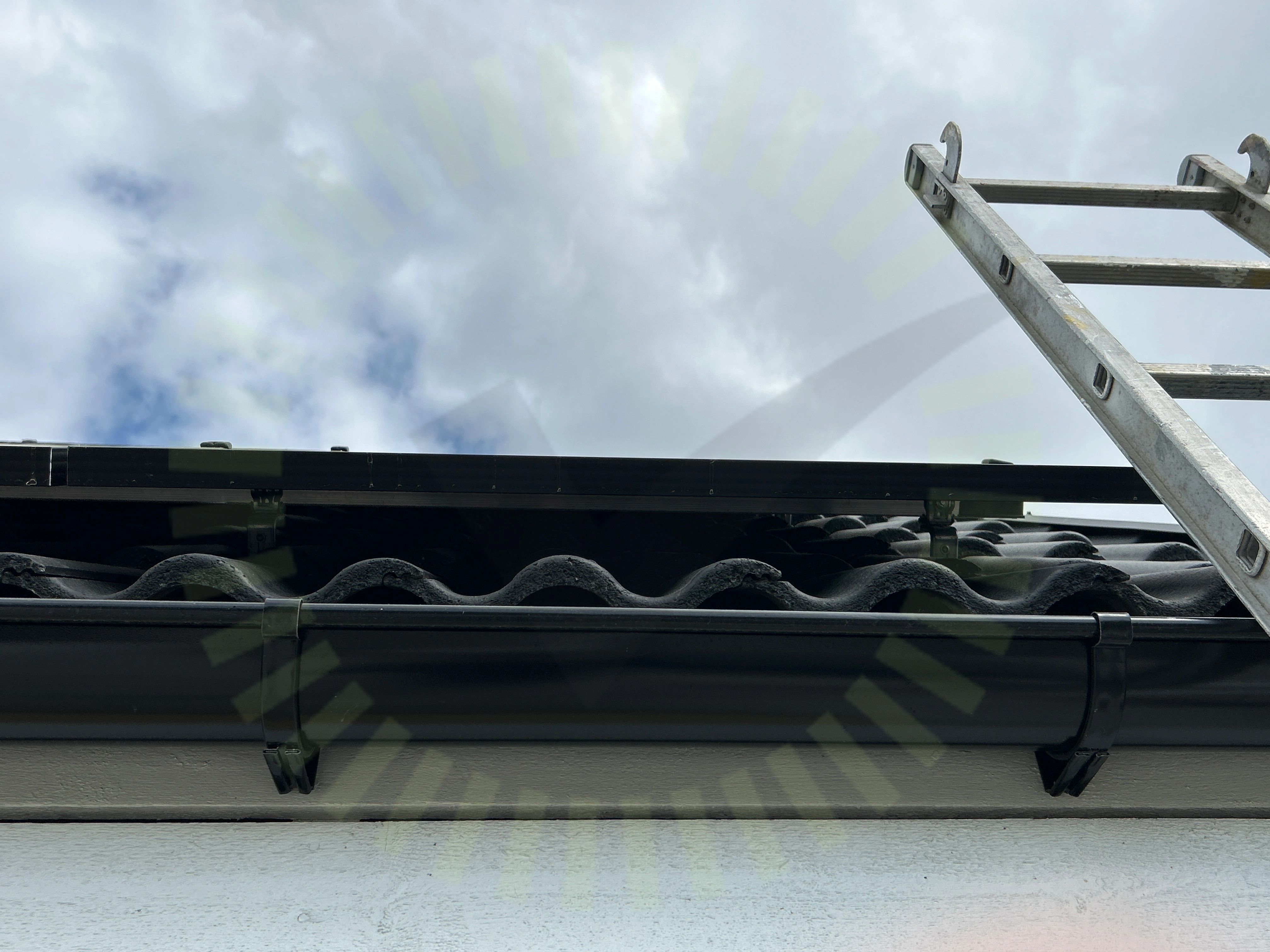

2.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Upmätt 90cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

2/25

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

Godkända kontrollpunkter

23/25

DräneringshålDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas överlappningKlämmornas överlappningKopplingslådaKopplingslådaPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/43

4.1 Mätprotokoll DC

Inte godkänd

Mätningar finns för 3 av 4 strängar. Mätning av sista DC strängen saknas.

4.2 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

41/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

2/2

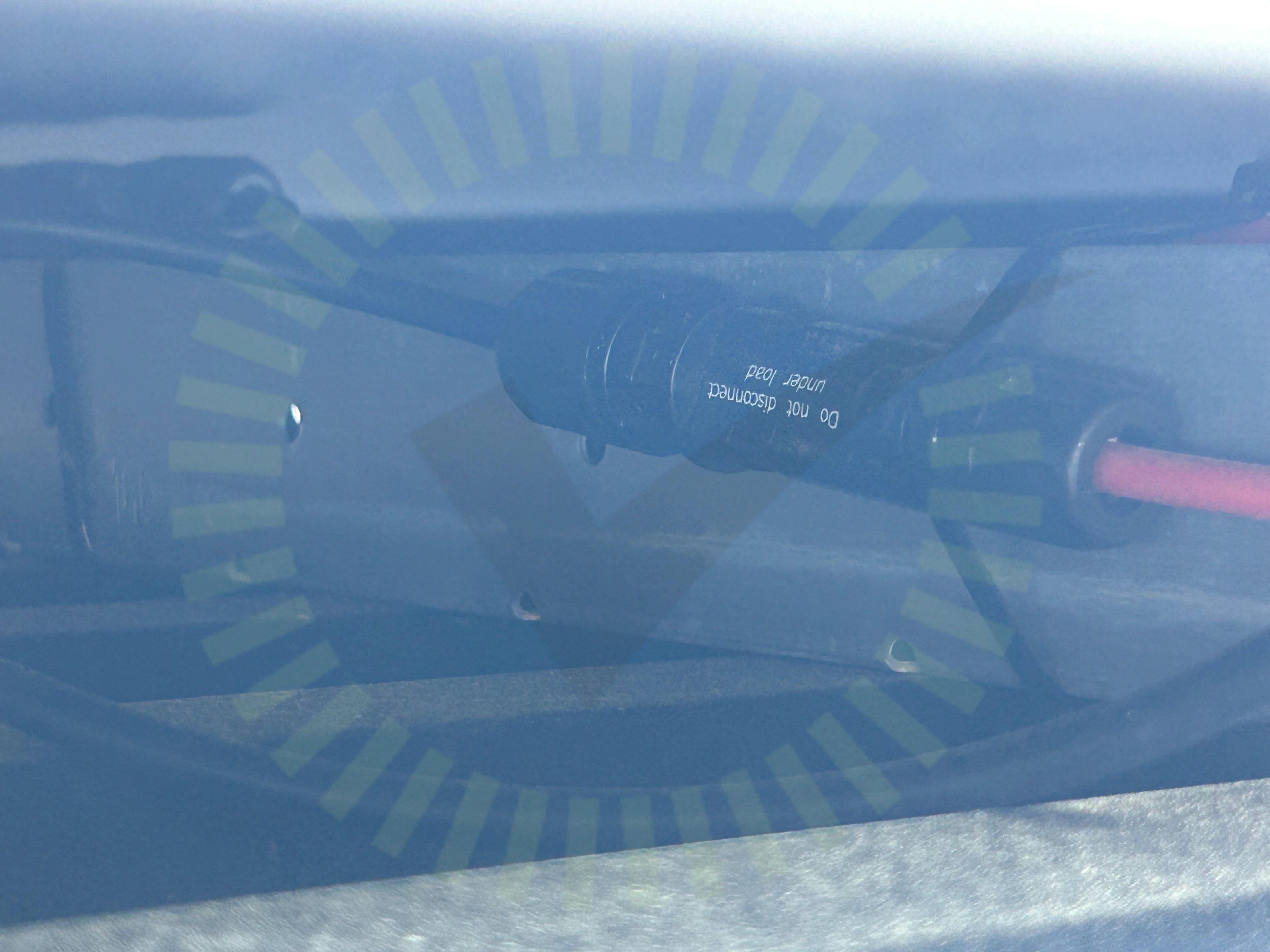

6.1 Buntband över kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

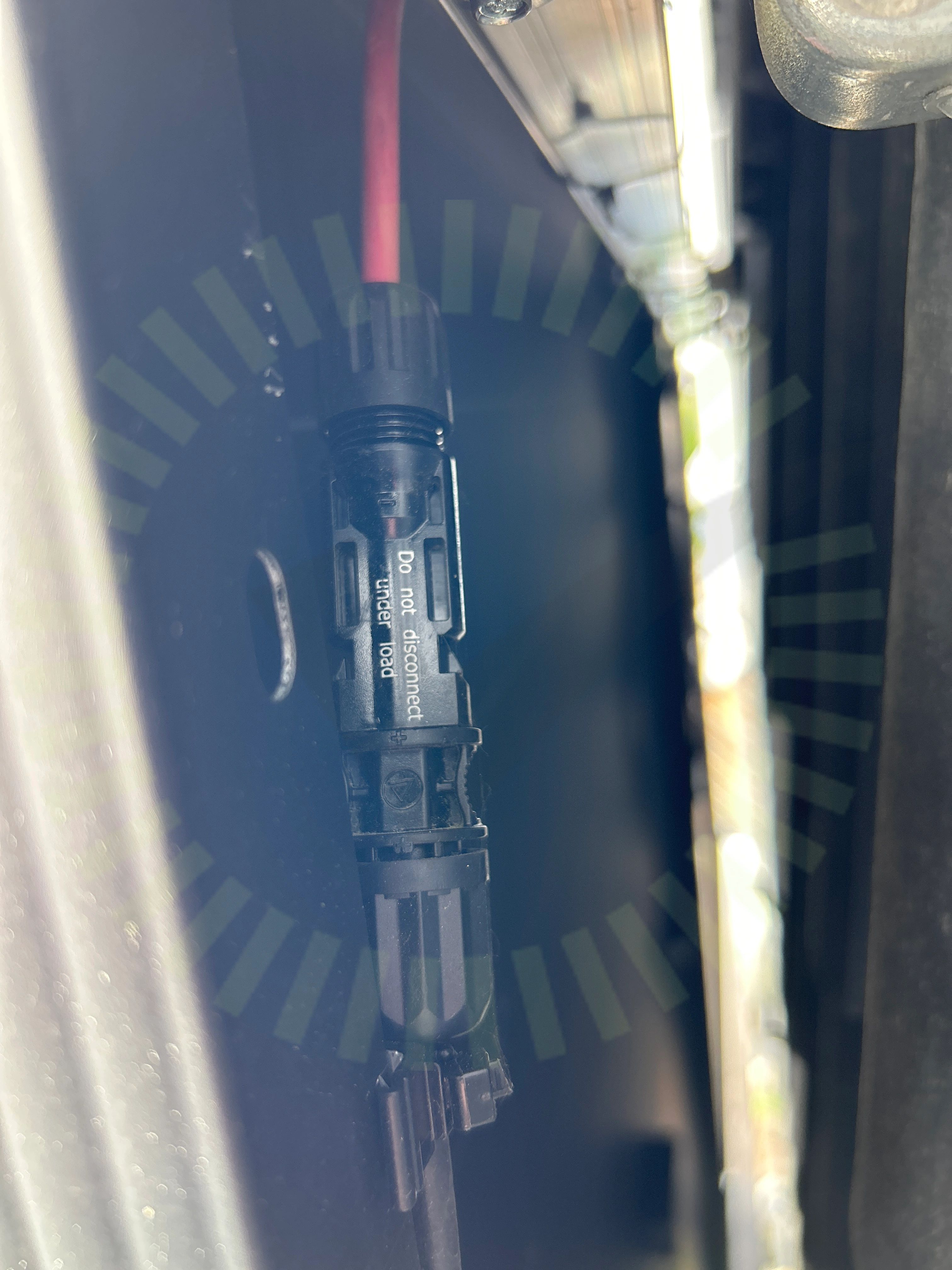

6.2 Förbindelse av kontakter

Inte godkänd

Kontakter i förbindelse är från olika tillverkare.

Tak 2, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

1/1

7.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

Weland Stål: Plåttak

Godkända kontrollpunkter

16/16

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning skenaKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
