Besiktningsrapport

9.0

Installation genom

Solcellen.nu

Datum

4 maj 2023

Ort

Västerhaninge, Stockholms län

Klämmornas placering

Föremål mot bakstycke

Jordning av chassi

+ 3

91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/28

1.1 Kabeluppfästning

Inte godkänd

Kablage bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

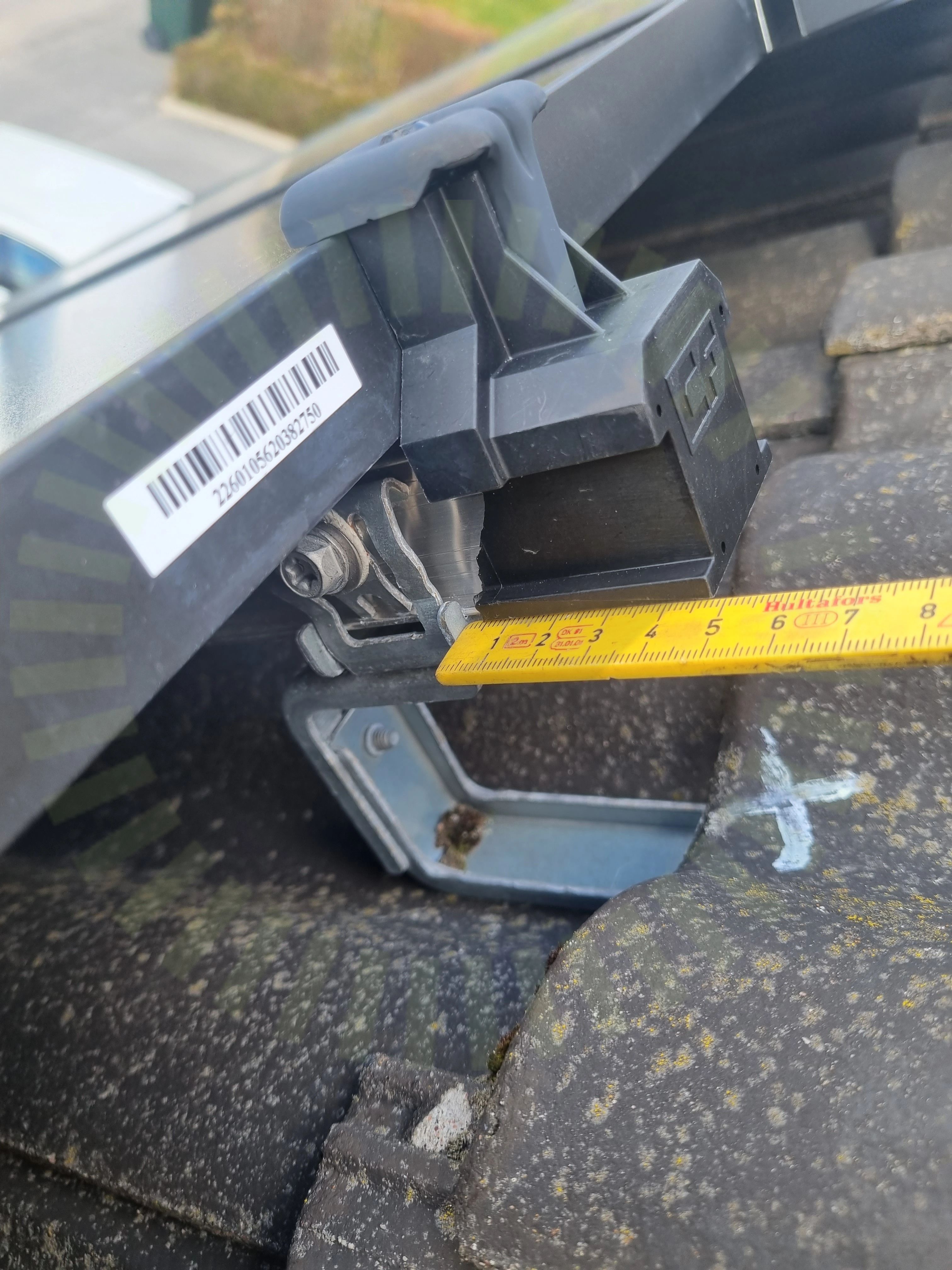

1.2 Skenornas överhäng

Inte godkänd

Skenans överhäng från sista infästning 50mm. Överhäng ska vara minst 90 mm och max 250 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

26/28

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/15

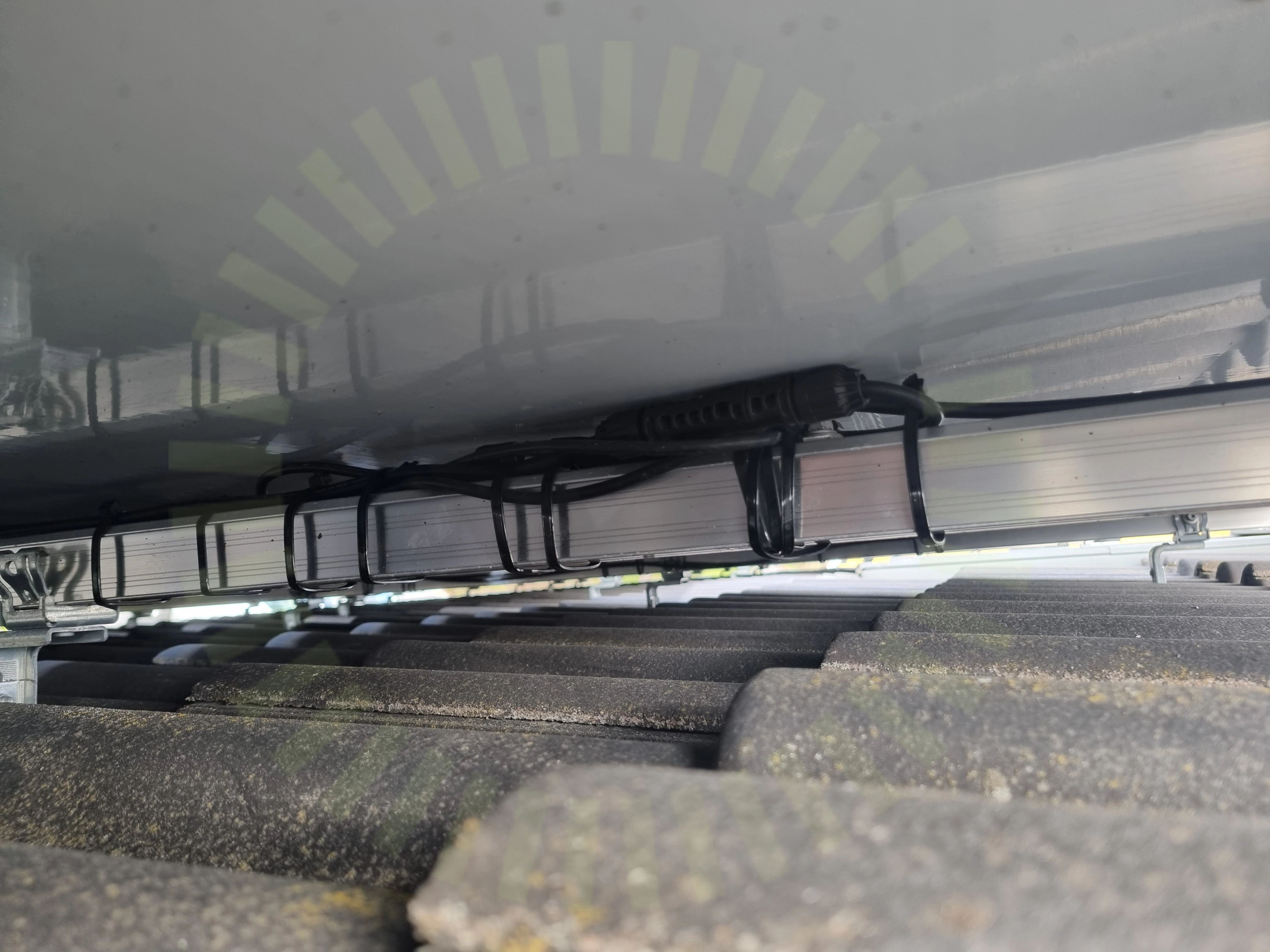

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

12/15

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

5/42

5.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

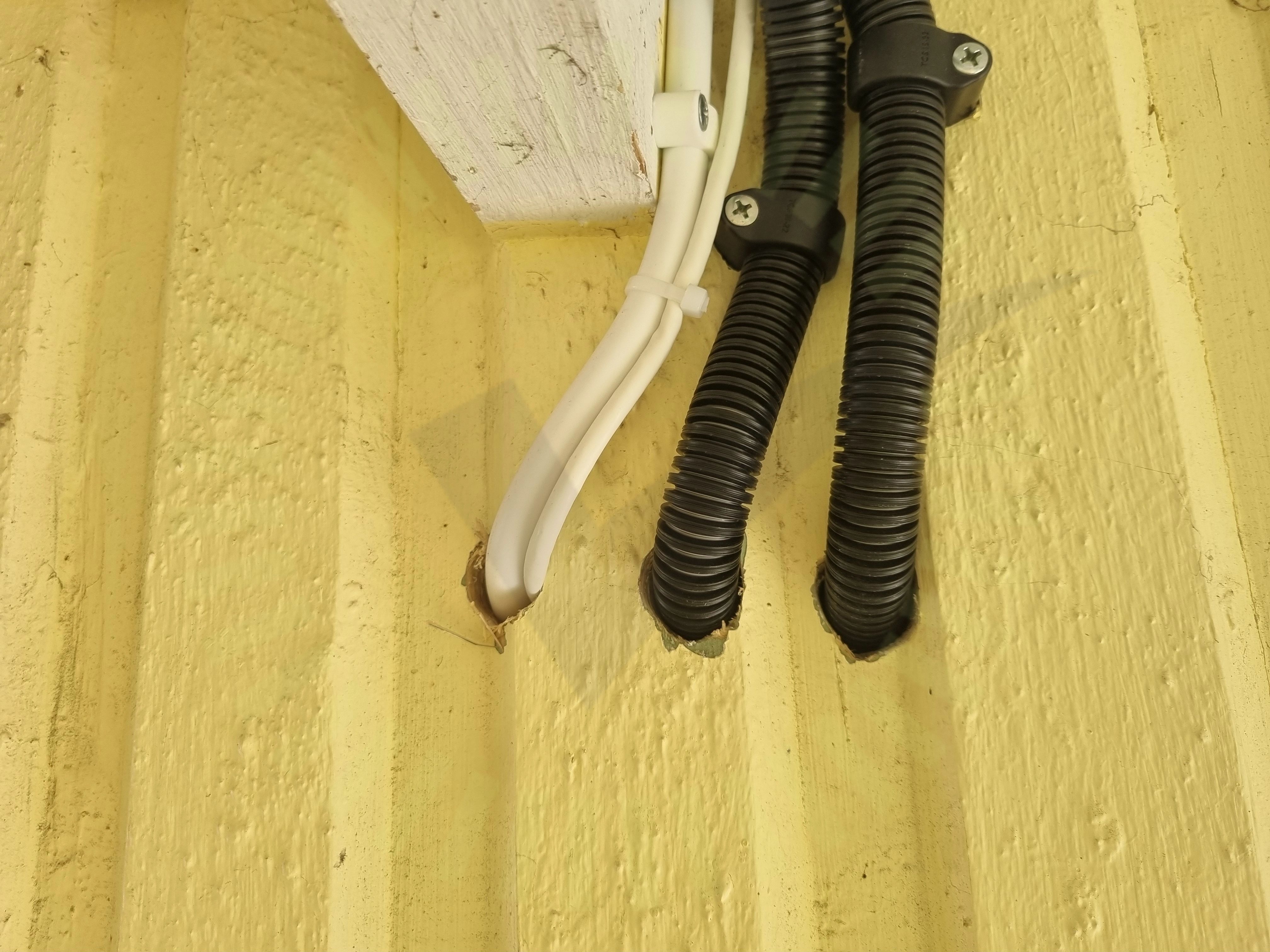

5.2 Genomföringar

Inte godkänd

Ac och Dc genomförningar är inte tätade

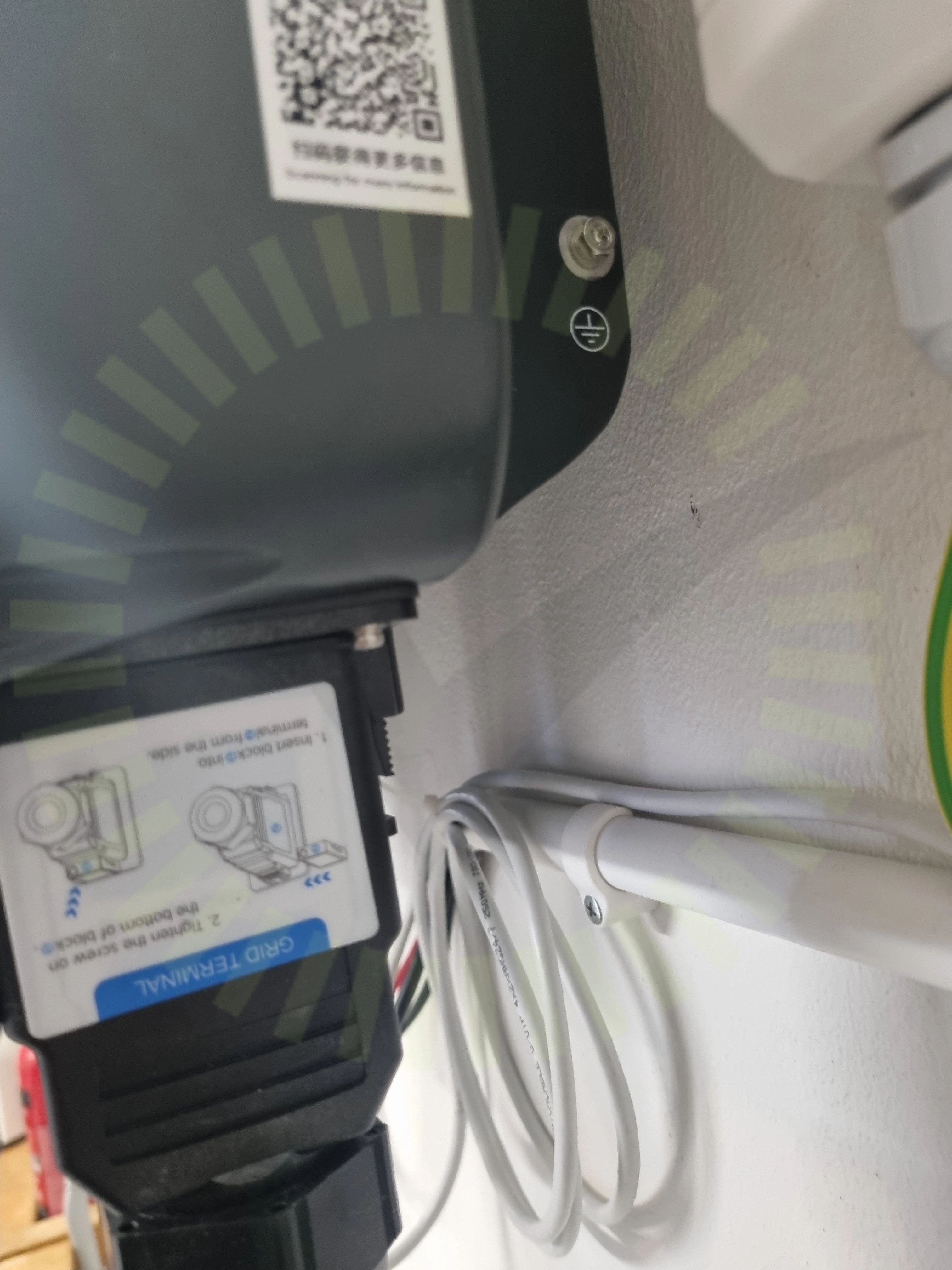

5.3 Jordning av chassi

Inte godkänd

Chassit är inte jordat

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

5.4 Kabeldimensionering

Inte godkänd

Matande kabel, 5G2.5, för växelriktare är avsäkrad med 20A. Bör säkras ner till 16A eller en ledningsdimensionering som påvisar att kablaget tål effekten alternativt gå upp i kabelarea.

5.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid dc brytare och växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

36/42

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningInfästningLikspänningskomponenterHuvudsäkringInformering av solcellerLedare FastspändaMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/42

Strängdesign

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/1

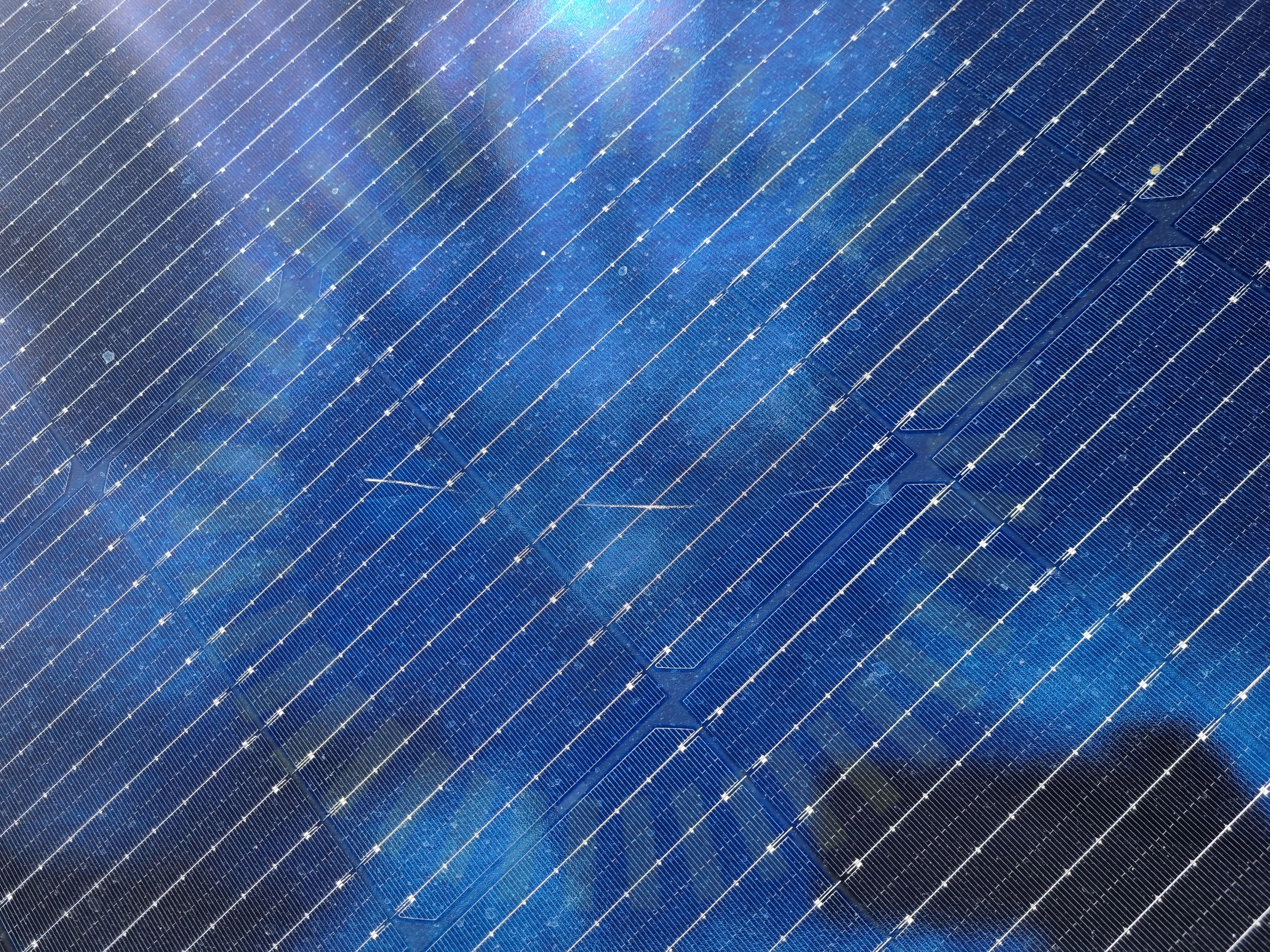

6.1 Repor på panel

Kundkommentar

Mindre repa på panel
