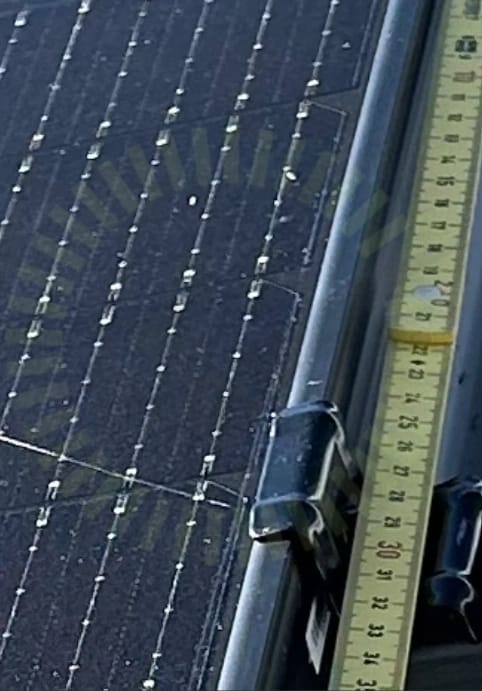

1.1 Skador
Inte godkändMindre skador noterade på panelerna.
Besiktningsrapport
8.5
Installation genom
Solcellen.nu
Datum
17 april 2023
Ort
Olofstorp, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerJA Solar: JAM60S20/21 355-375MR
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Plåttak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
JA Solar: JAM60S20/21 355-375MR
Anmärkningar
3/17
1.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

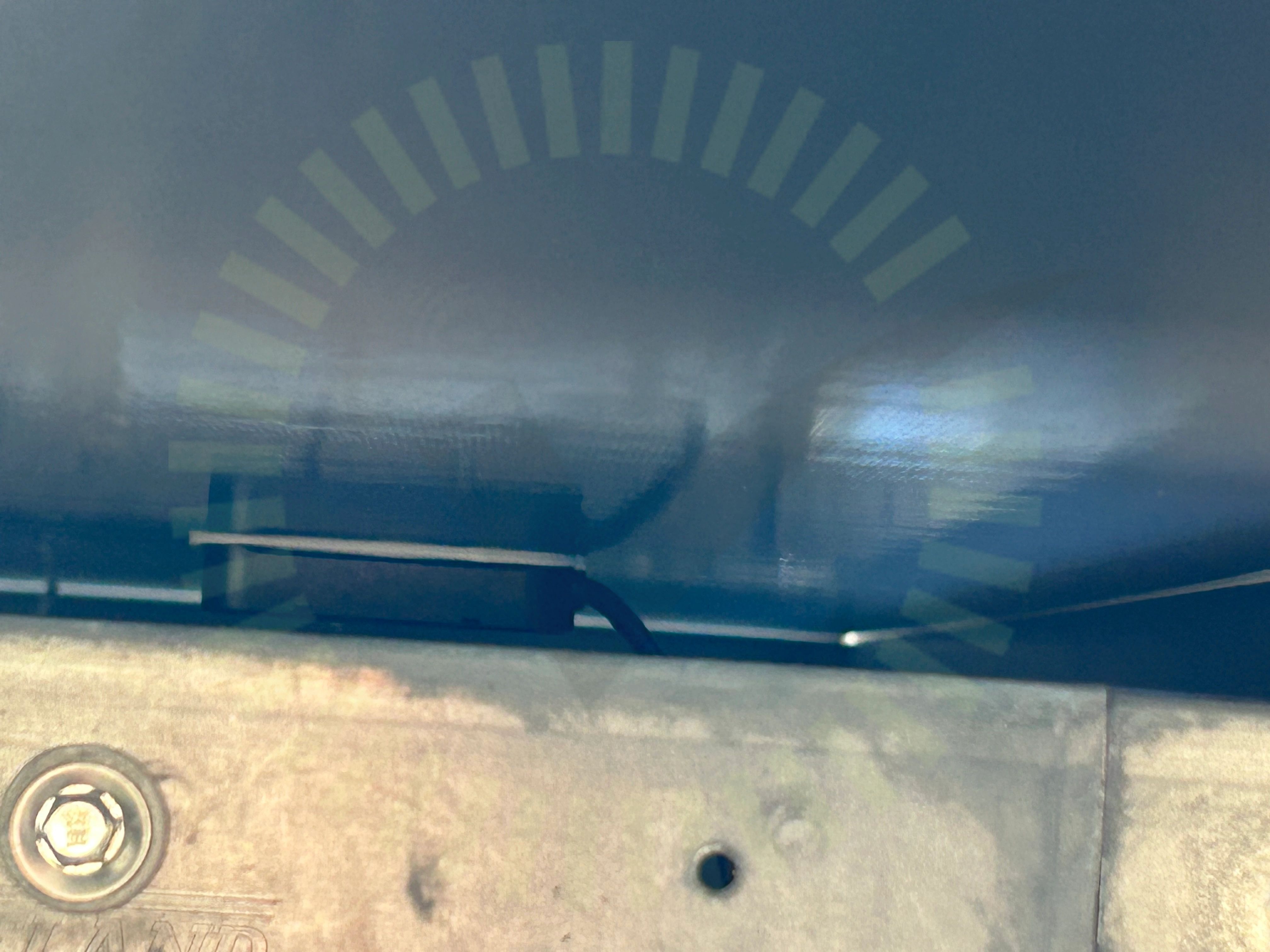

1.3 Kopplingslåda
Inte godkändKablage har en för skarp böjradie från panelens utgång.
Godkända kontrollpunkter
11/17Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningPanelramar separeradeSkuggaSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
3/17Förbindelse av kontakterKontakterStress på kontakter
SolarEdge: S-Serie
Godkända kontrollpunkter
3/5Fastsäkring av produktKompatibilitetPlacering
Ej tillgängligt vid besiktning
2/5DragavlastadeKontakter
SolarEdge: SE12.5K-SE20K
Anmärkningar
1/323.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
31/32AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Säkerhetsbrytare AC
Anmärkningar
1/2

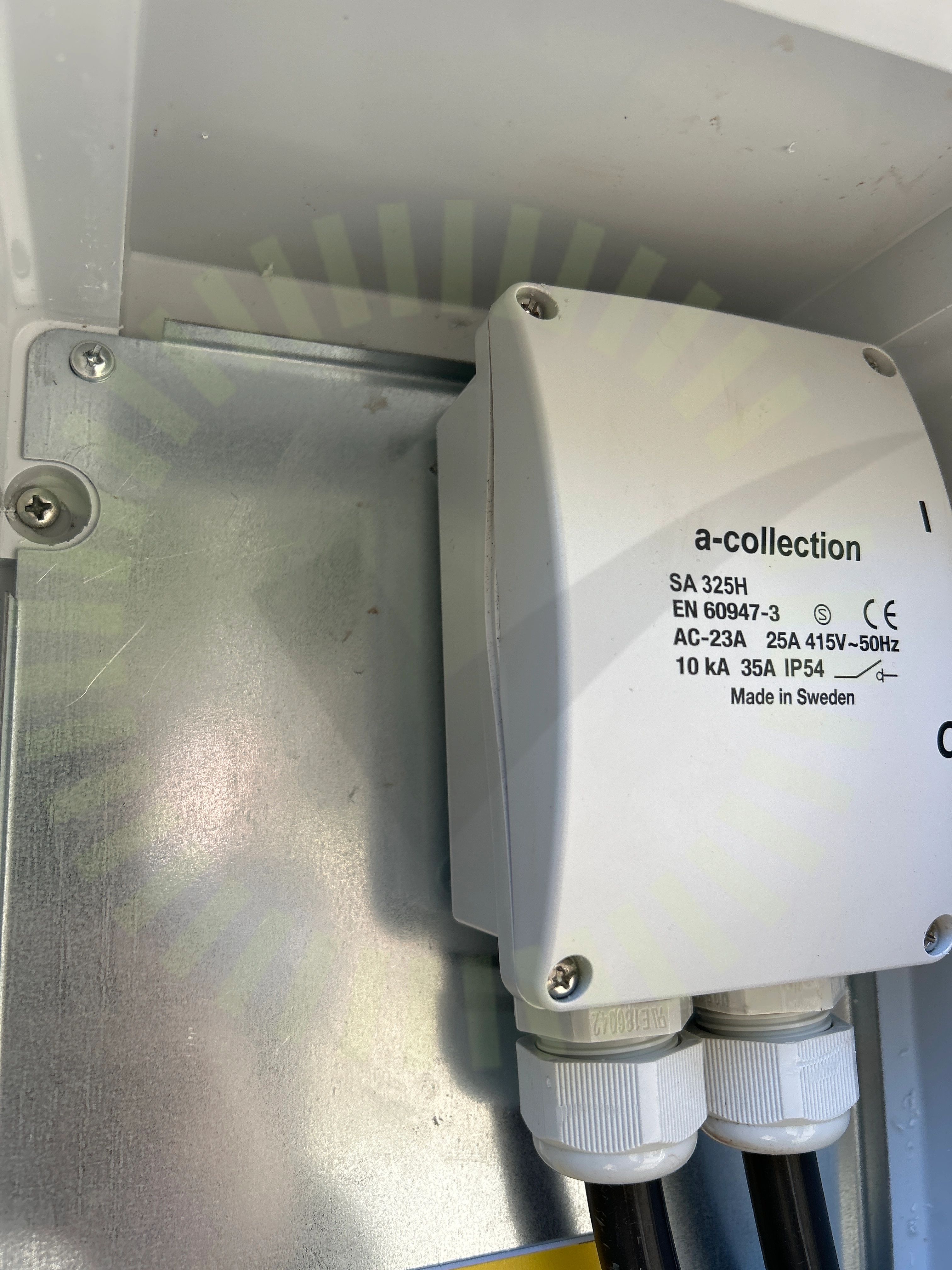

4.1 Lock
Inte godkändLock sitter ej korrekt monterat på arbetsbrytaren
Godkända kontrollpunkter
1/2Ledare
Säkerhetsbrytare AC
Anmärkningar
1/6

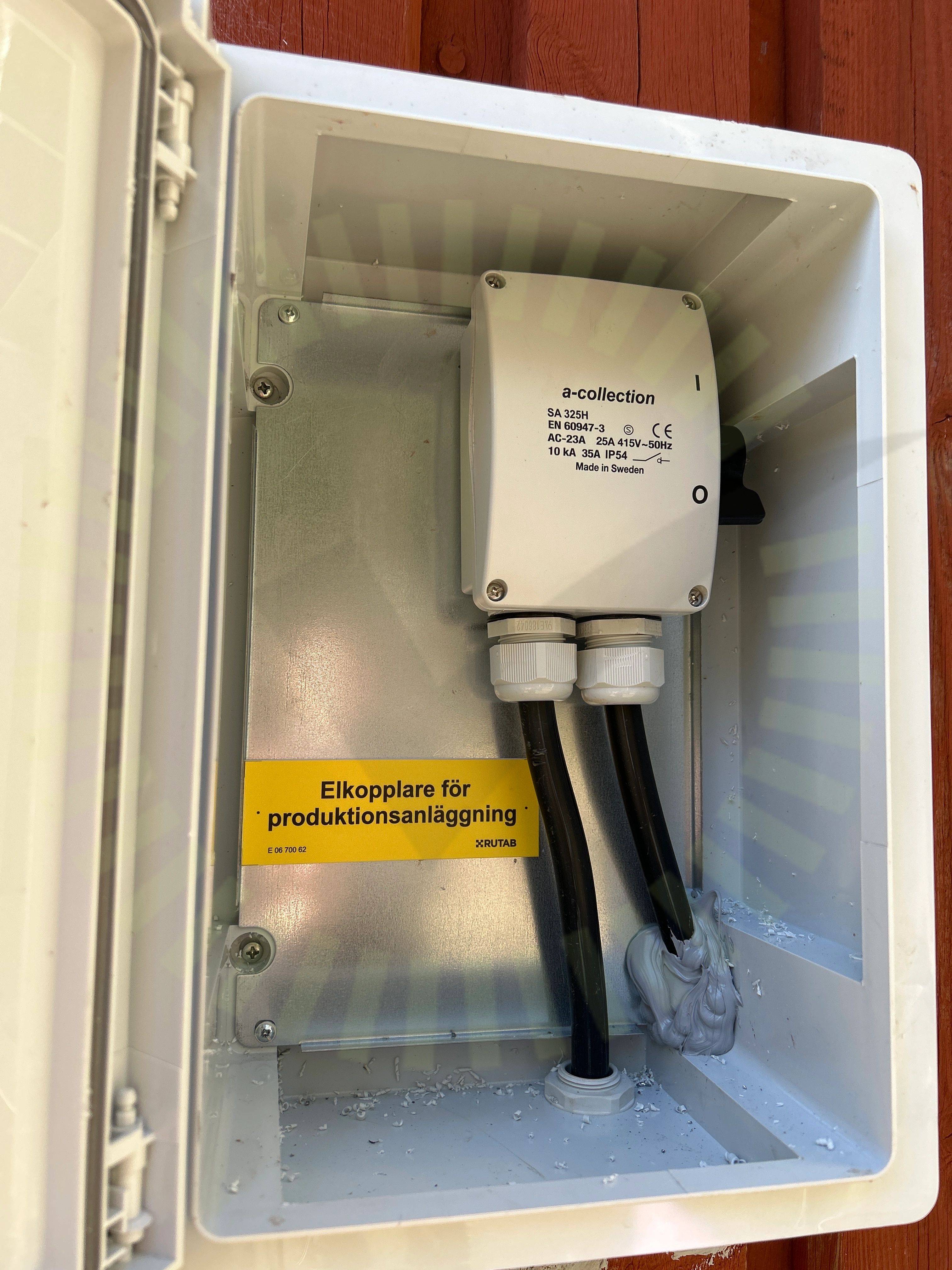

5.1 Infästning
Inte godkändSäkerhetsbrytaren är inte tillförlitligt fäst.
SS 436 40 00 (132.5)
Godkända kontrollpunkter
5/6BöjradieEgenskaperFörskruvningarPlaceringRakt monterad
Säkerhetsbrytare DC
Anmärkningar
1/6

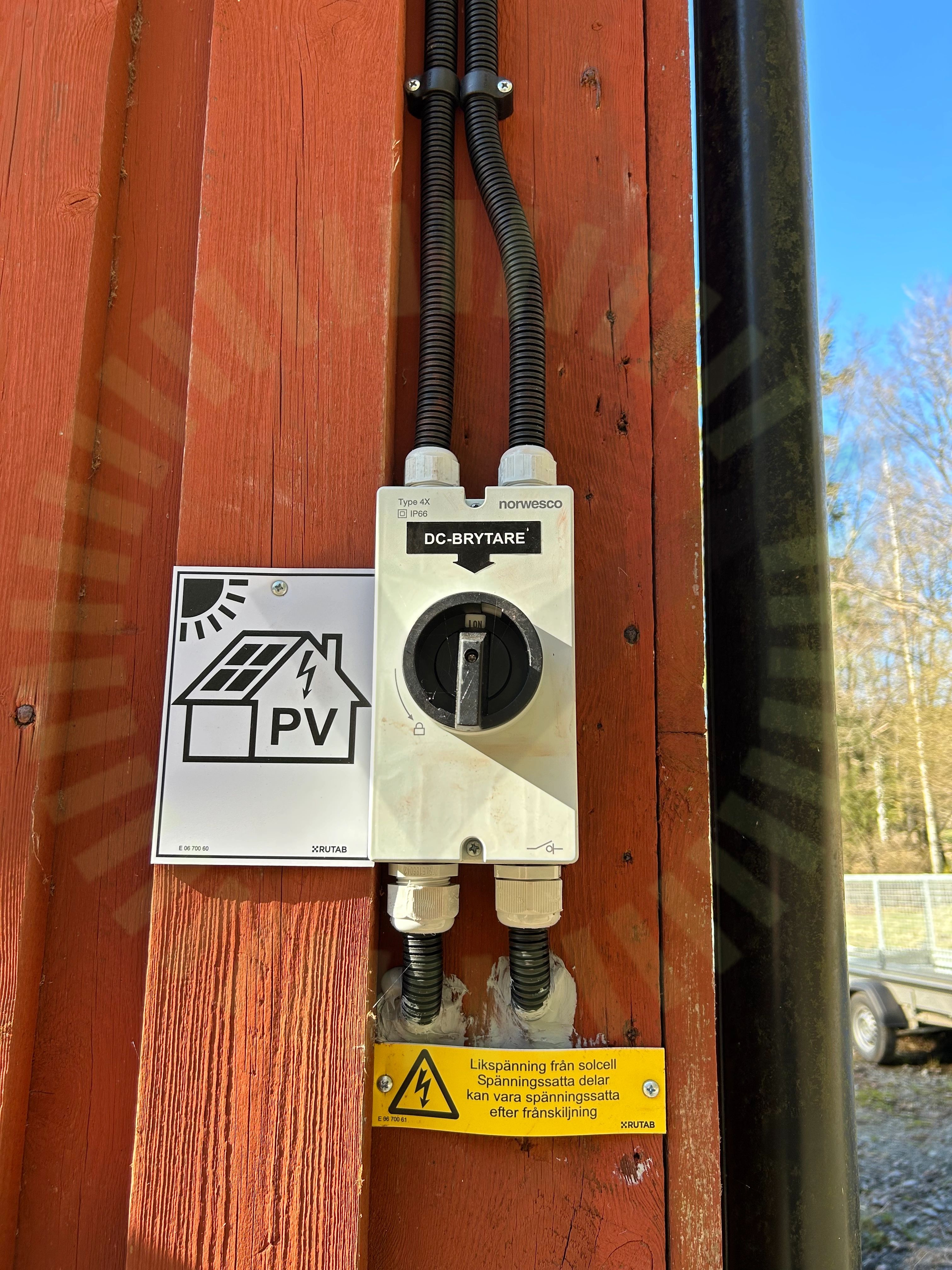

6.1 Förskruvningar
Inte godkändFörskruvningar håller inte tätt.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Tak 1, Weland Stål: Plåttak
Anmärkningar
1/1

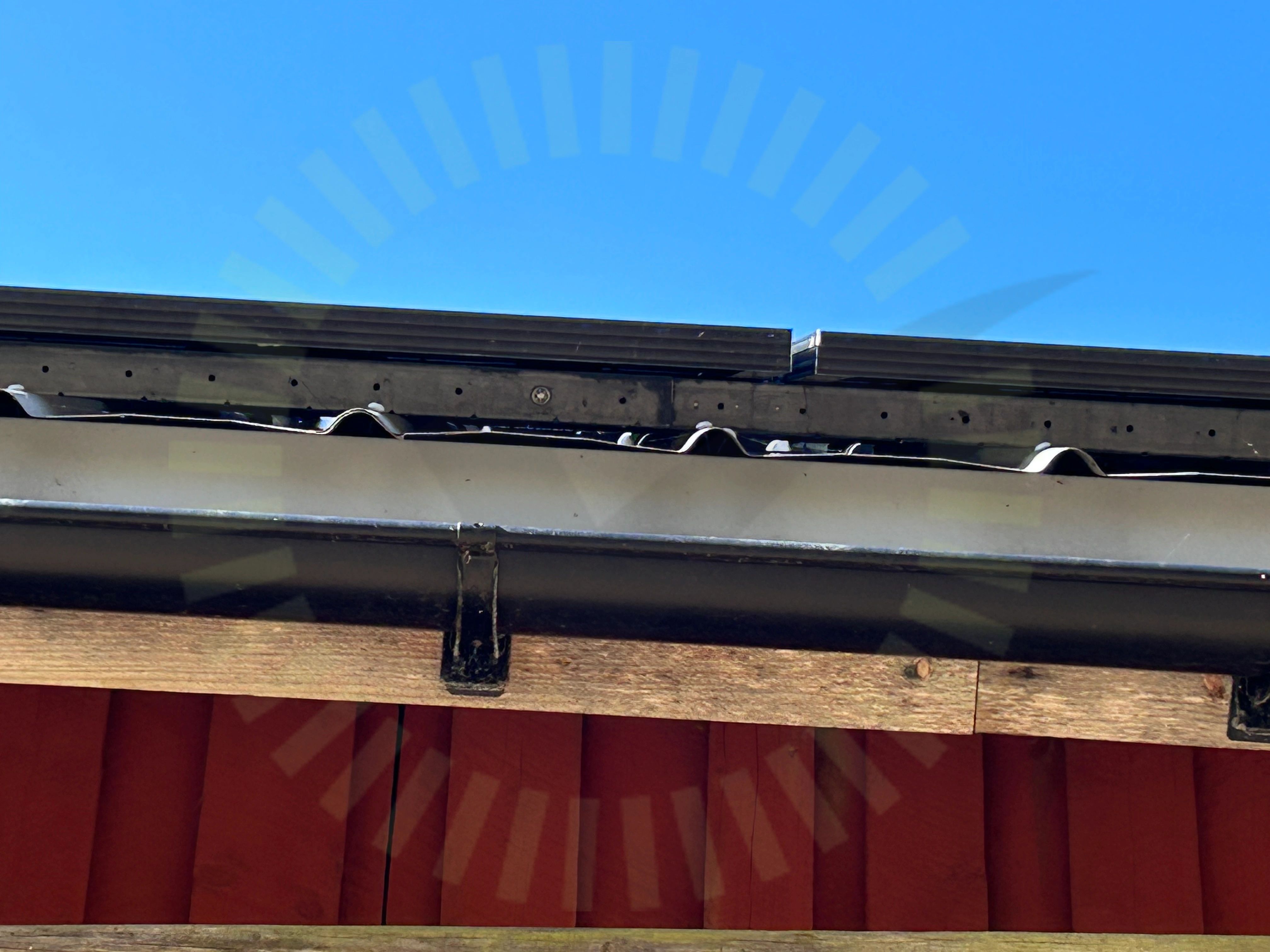

7.1 Skenskarvar
Inte godkändSkenskarvar är ej korrekt utförda. Ska fästas med 4 st skruv .
Tillverkarens anvisningar.
Weland Stål: Plåttak
Anmärkningar
3/17

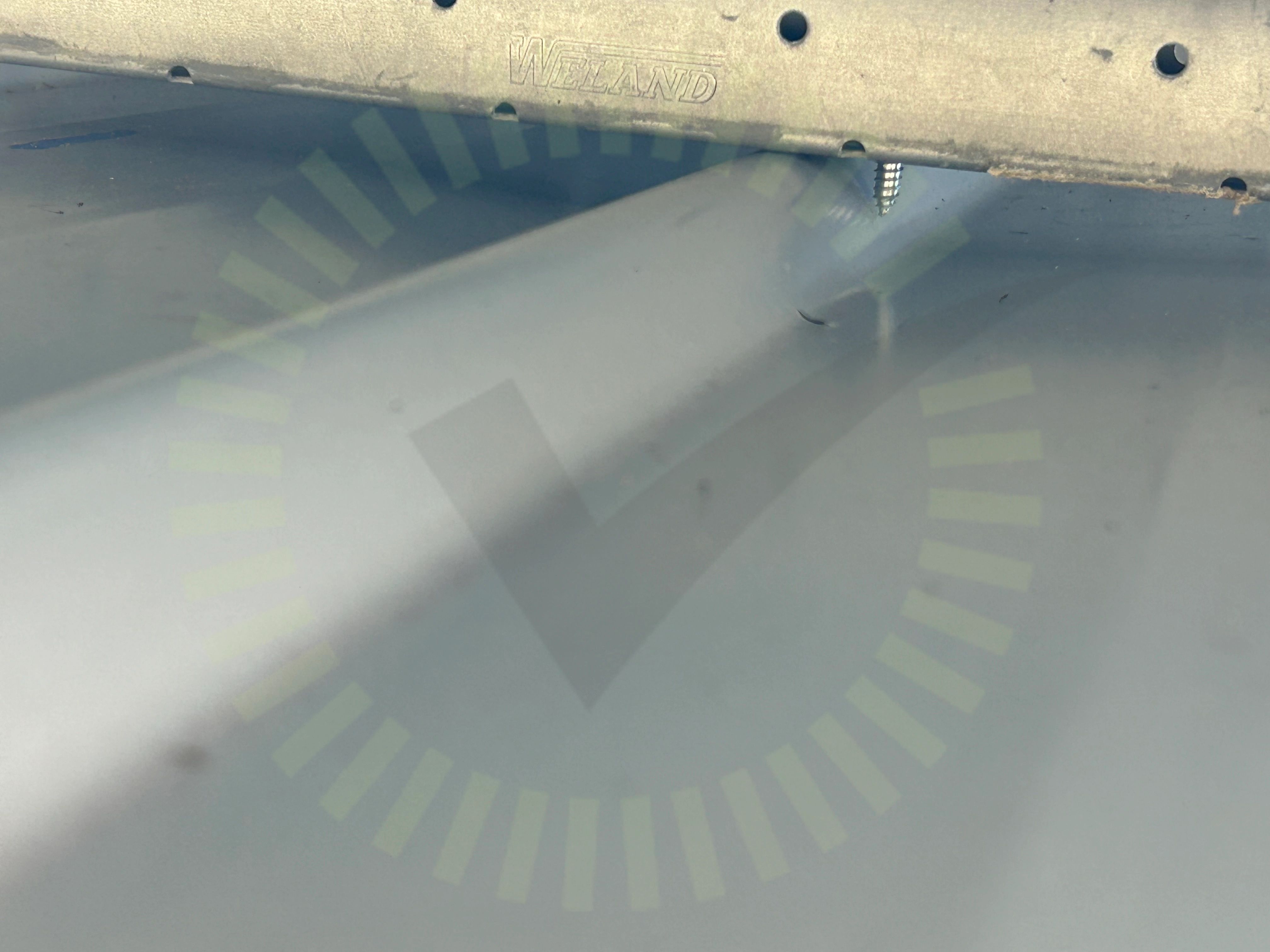

8.1 Infästning skena
Inte godkändVissa av skruvarna har missat plåten vid infästning.
MA5101 Sid 1 (1) | Version 4 - 220829

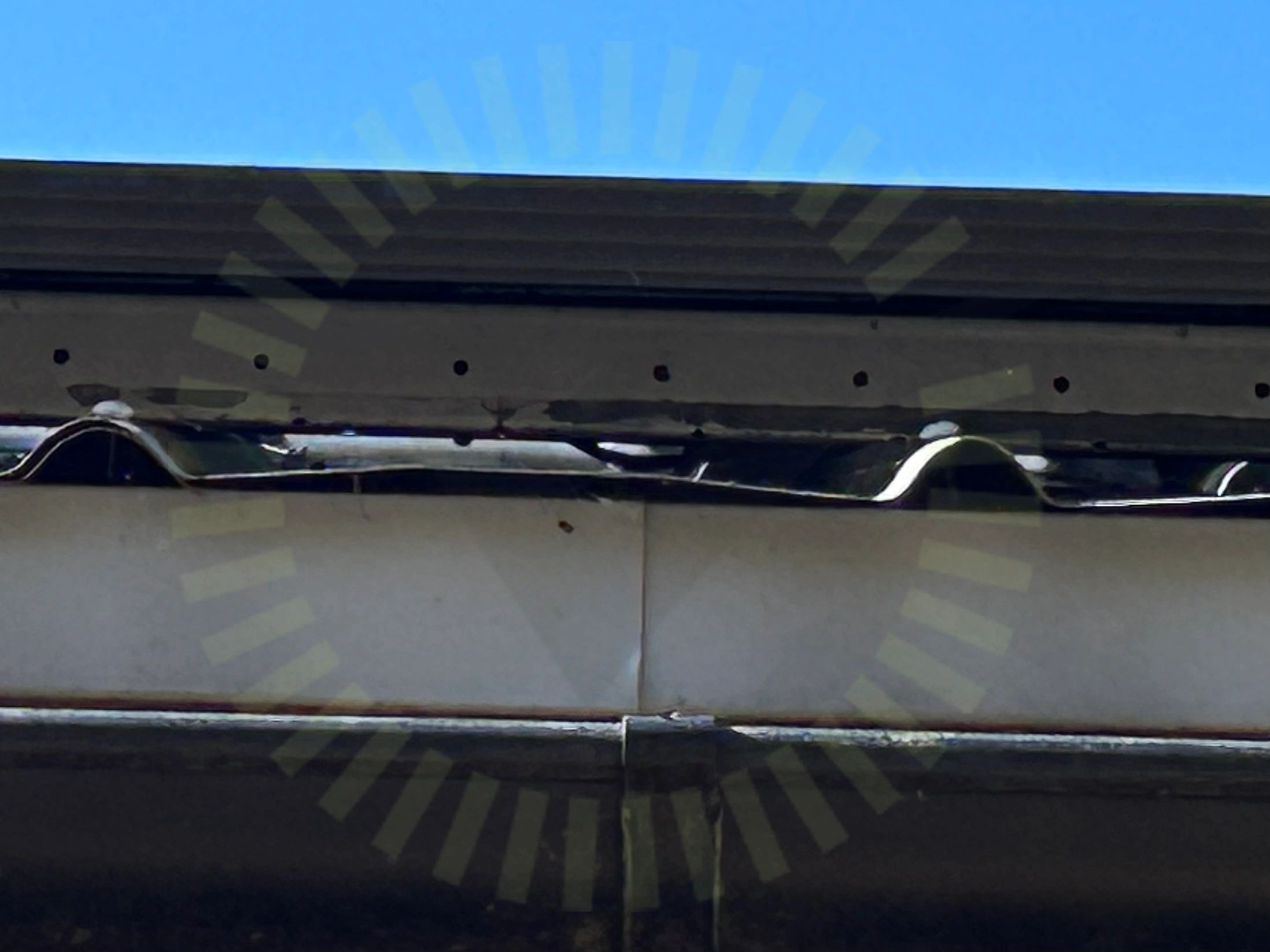

8.2 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

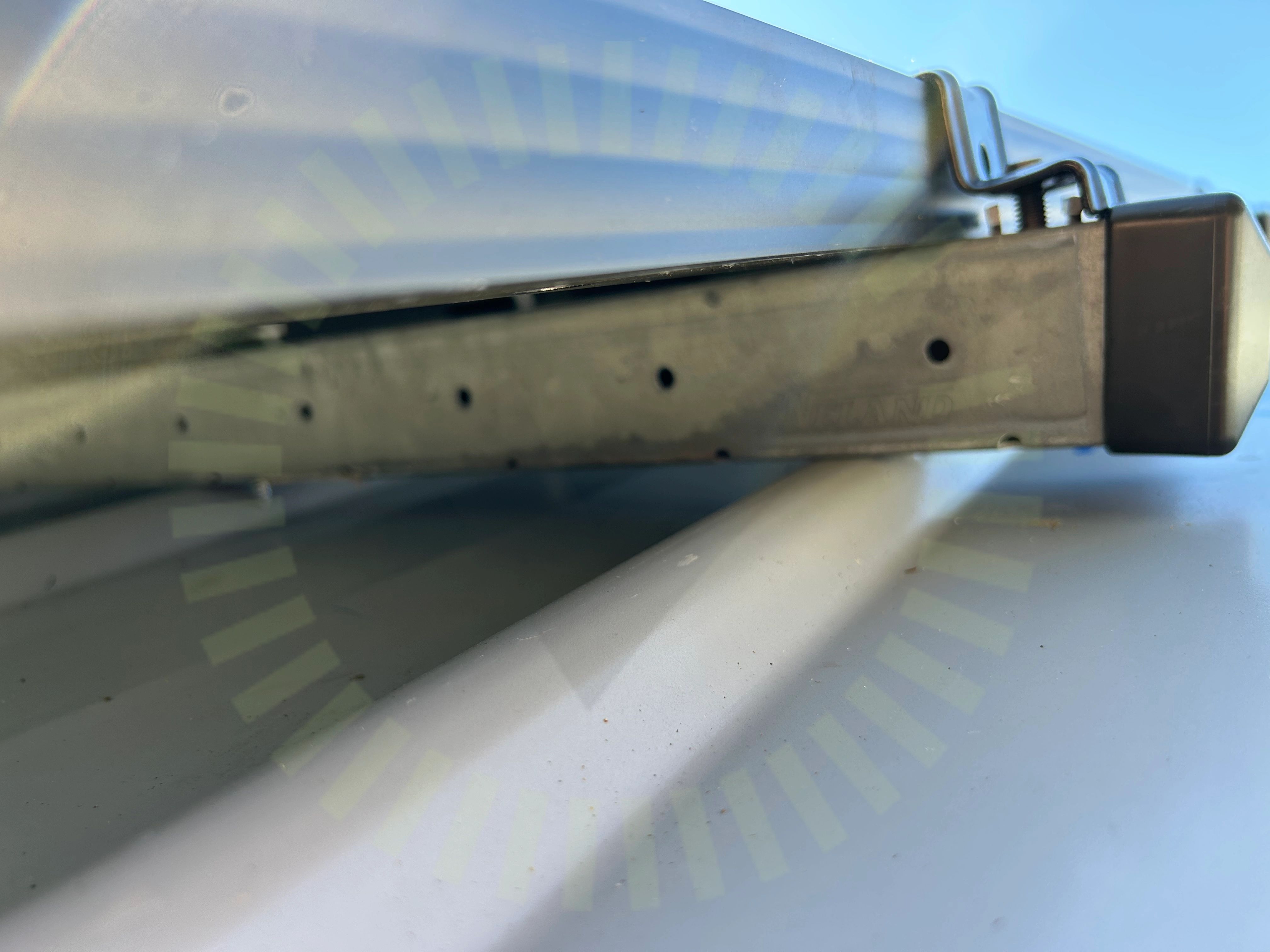

8.3 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar. Klämmorna ligger snett i skenan.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
13/17Använd skruvDC kabel förläggningFrämmande materialInfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv
Ej tillgängligt vid besiktning
1/17Takgenomföring
