Besiktningsrapport
9.3
Installation genom
Söderens
Datum
14 september 2023
Ort
Göteborg, Västra Götalands län
Mittklämmor
Skenornas infästning
Jordfelsbrytare
+ 2
93% godkända
7% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9.28
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Trina: TSM-NEG9.28
Godkända kontrollpunkter
14/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
2/24
3.1 Mittklämmor
Inte godkänd
Mittklämmor är inte åtdragen och sitter löst.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 23

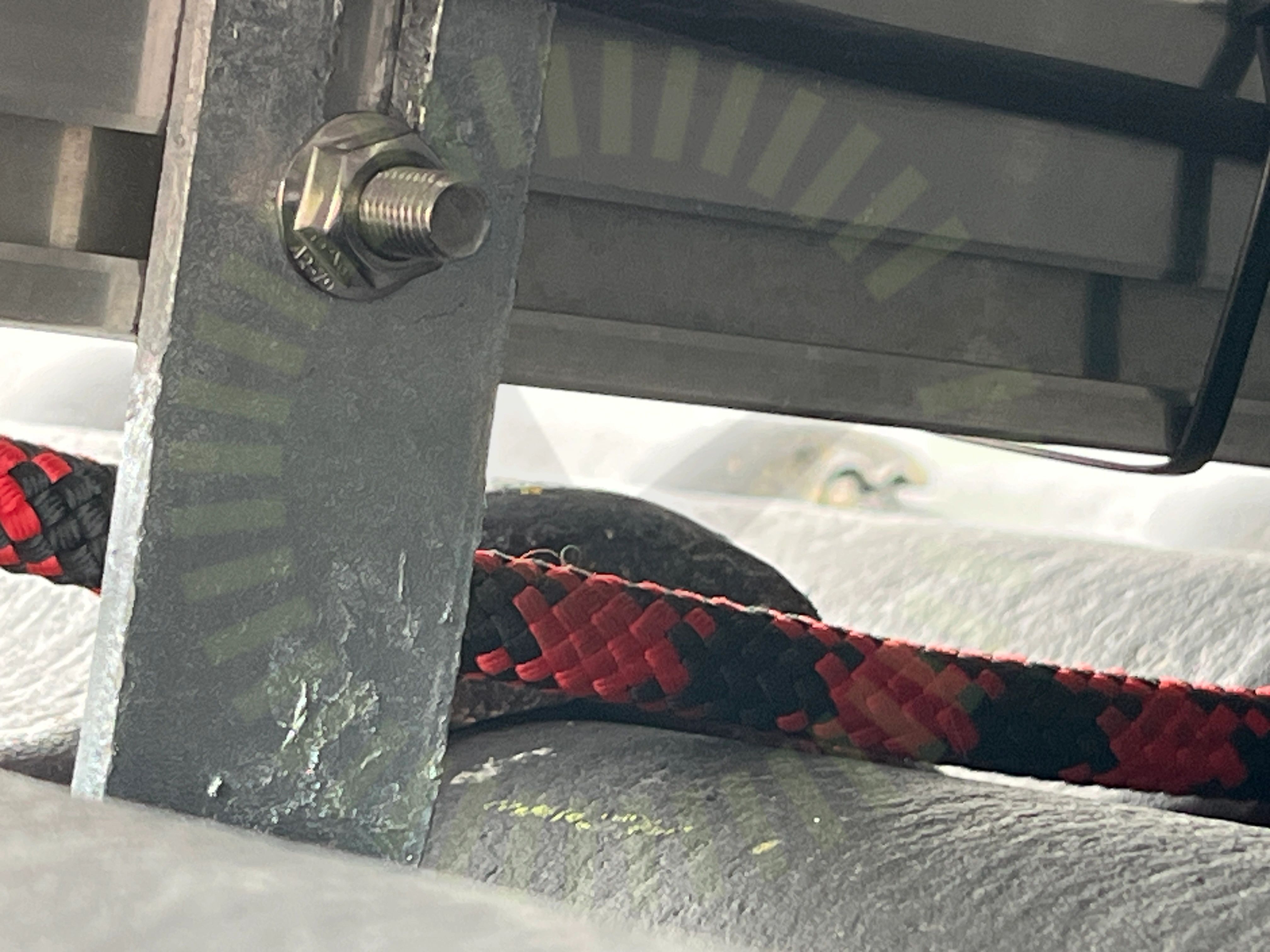

3.2 Skenornas infästning
Inte godkänd
T-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
Godkända kontrollpunkter
21/24
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämma över skarv
Panelramens höjd
Placering
Råspontsinfästning
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsinfästning
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Varselmärkning
Anmärkningar
1/5

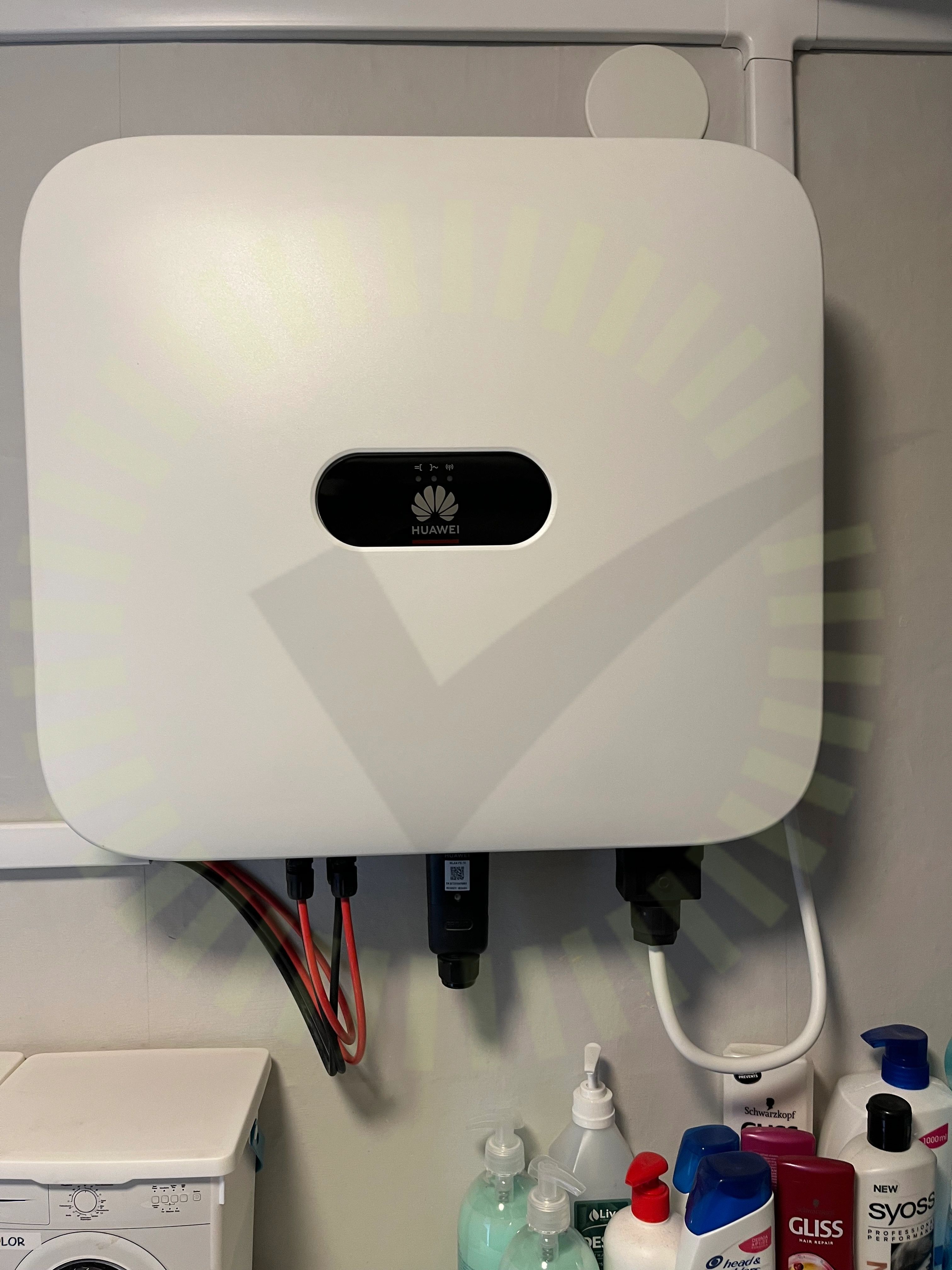

4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
3/36

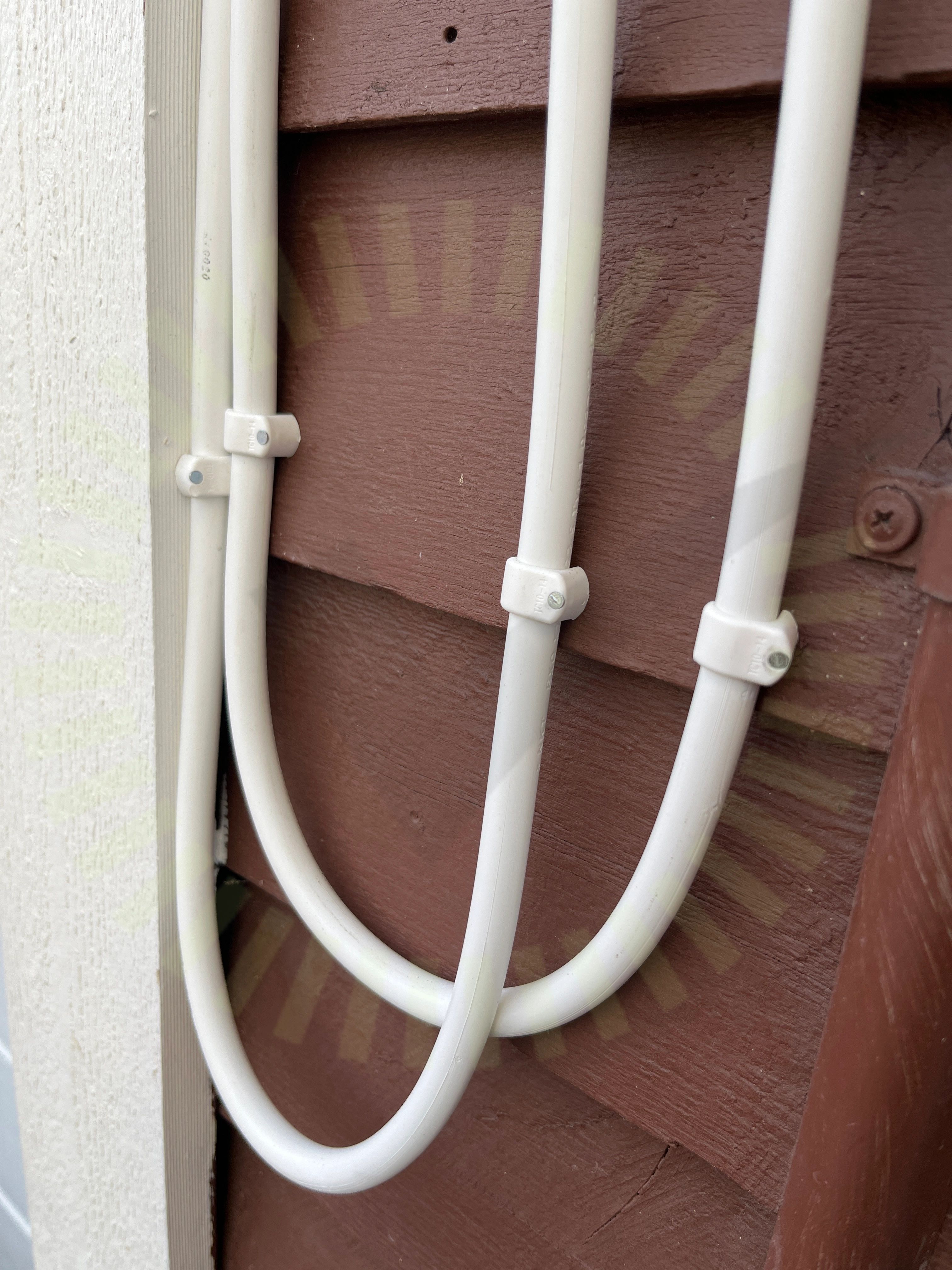

5.1 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.

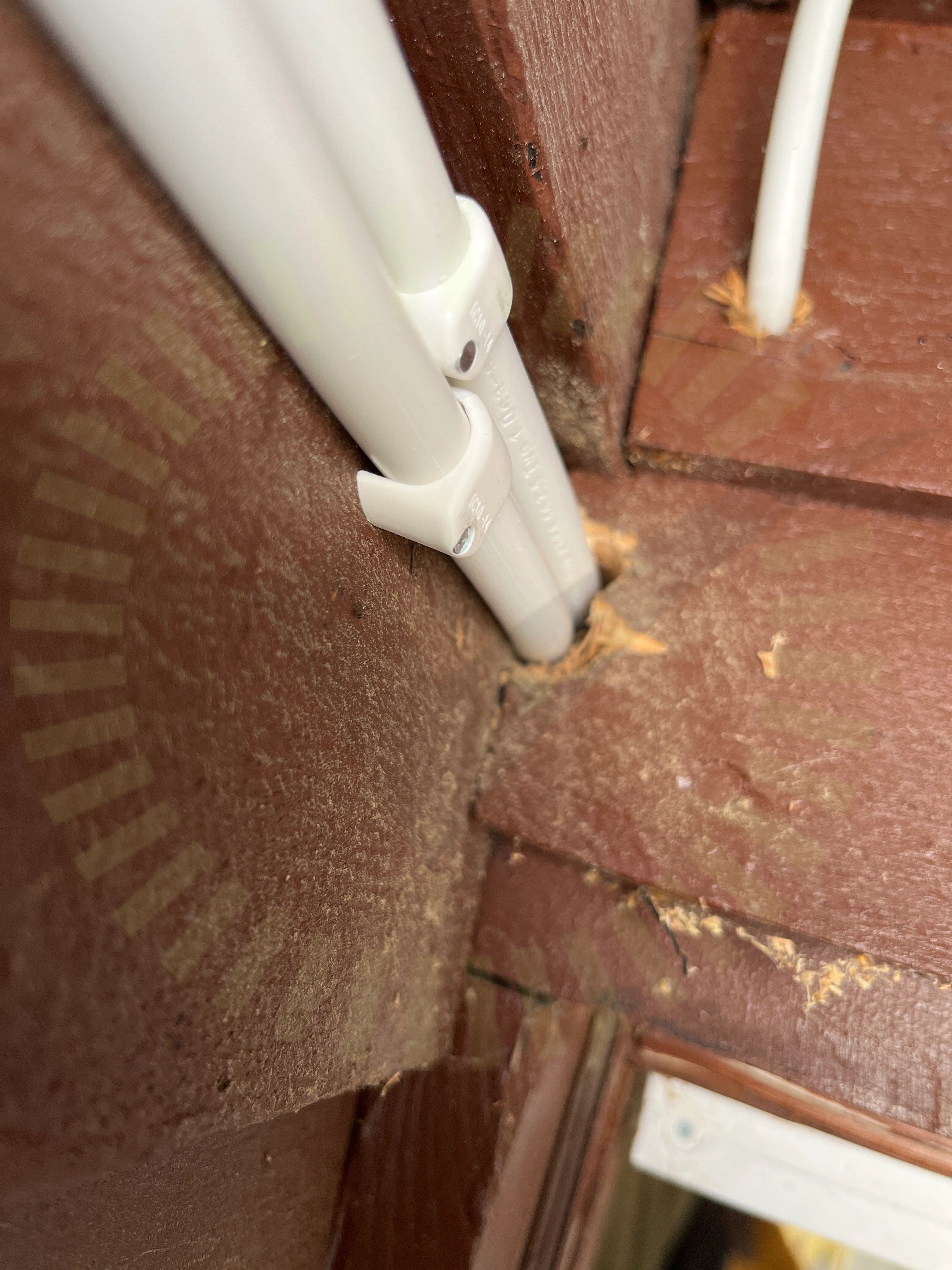

5.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)

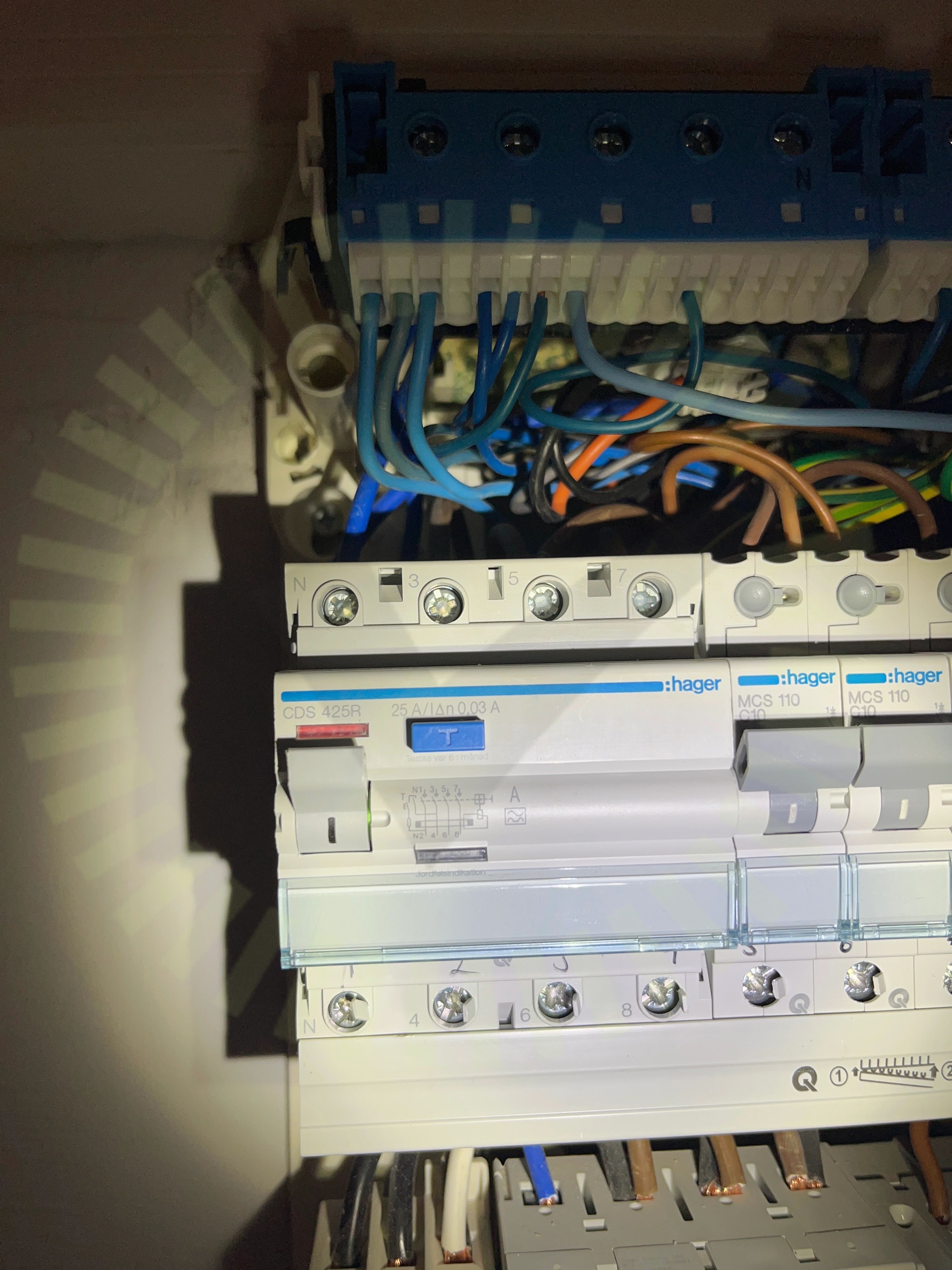

5.3 Jordfelsbrytare
Inte godkänd
Växelriktaren är installerad inom en JFB som inte uppfyller växelriktartillverkarens krav.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 45
Godkända kontrollpunkter
33/36
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Växelriktarens IP klassning
