Besiktningsrapport
8.7
Installation genom
Stockholm Solenergi
Datum
9 oktober 2024
Ort
Vallentuna, Stockholms län
Fästens placering
Kopplingslåda böjradie
Stress på kontakter
+ 6
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-54HBB
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Installerad av Stockholm Solenergi som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Batteri
Godkända kontrollpunkter
5/5
Smartmätare
Anmärkningar
1/6

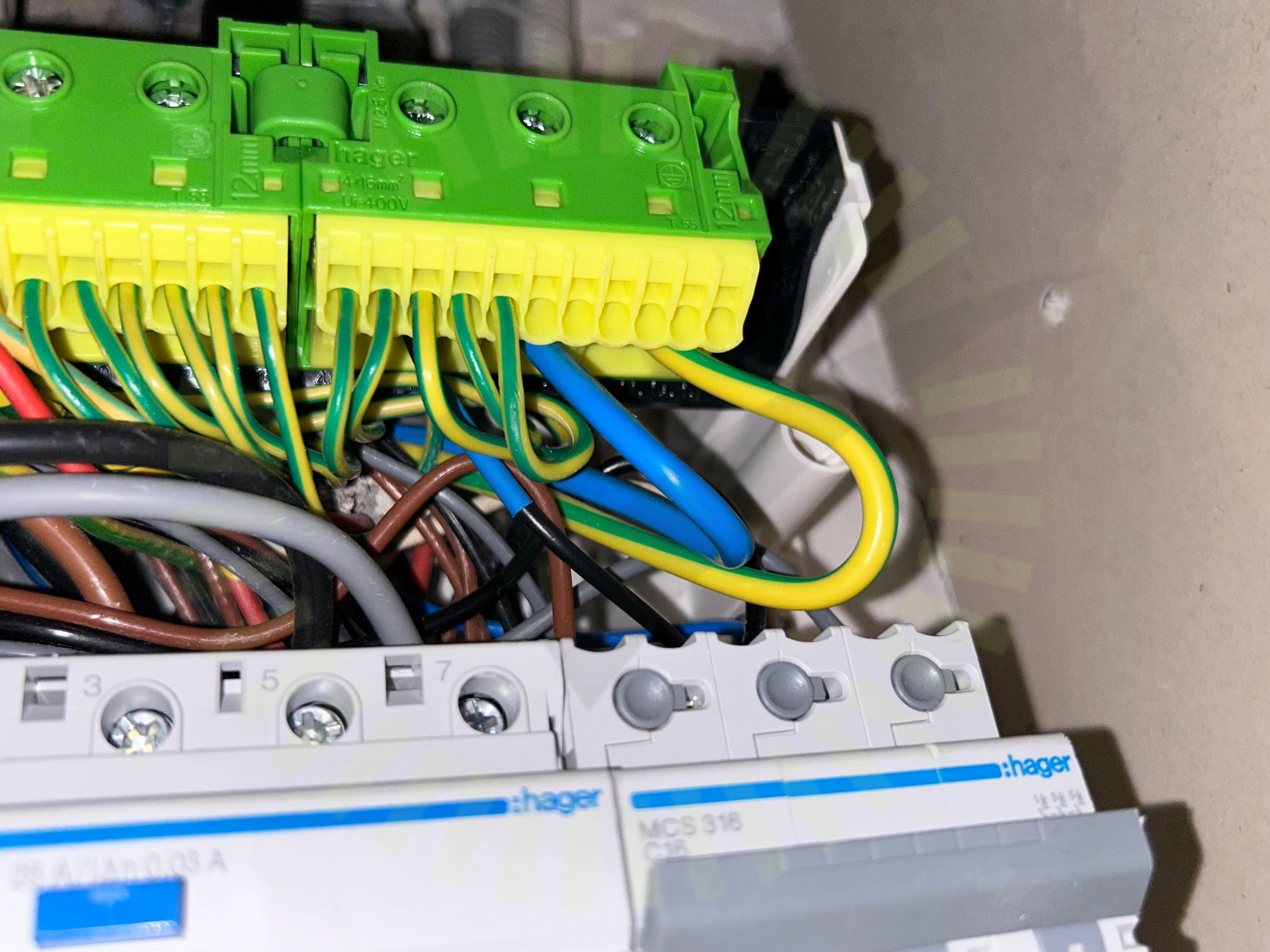

3.1 Matning till smartmätare
Inte godkänd
Smartmätarens matande kablar är inte korrekt anslutna. Neutralledaren är ansluten på PE-plint.
Godkända kontrollpunkter
5/6
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
3/18

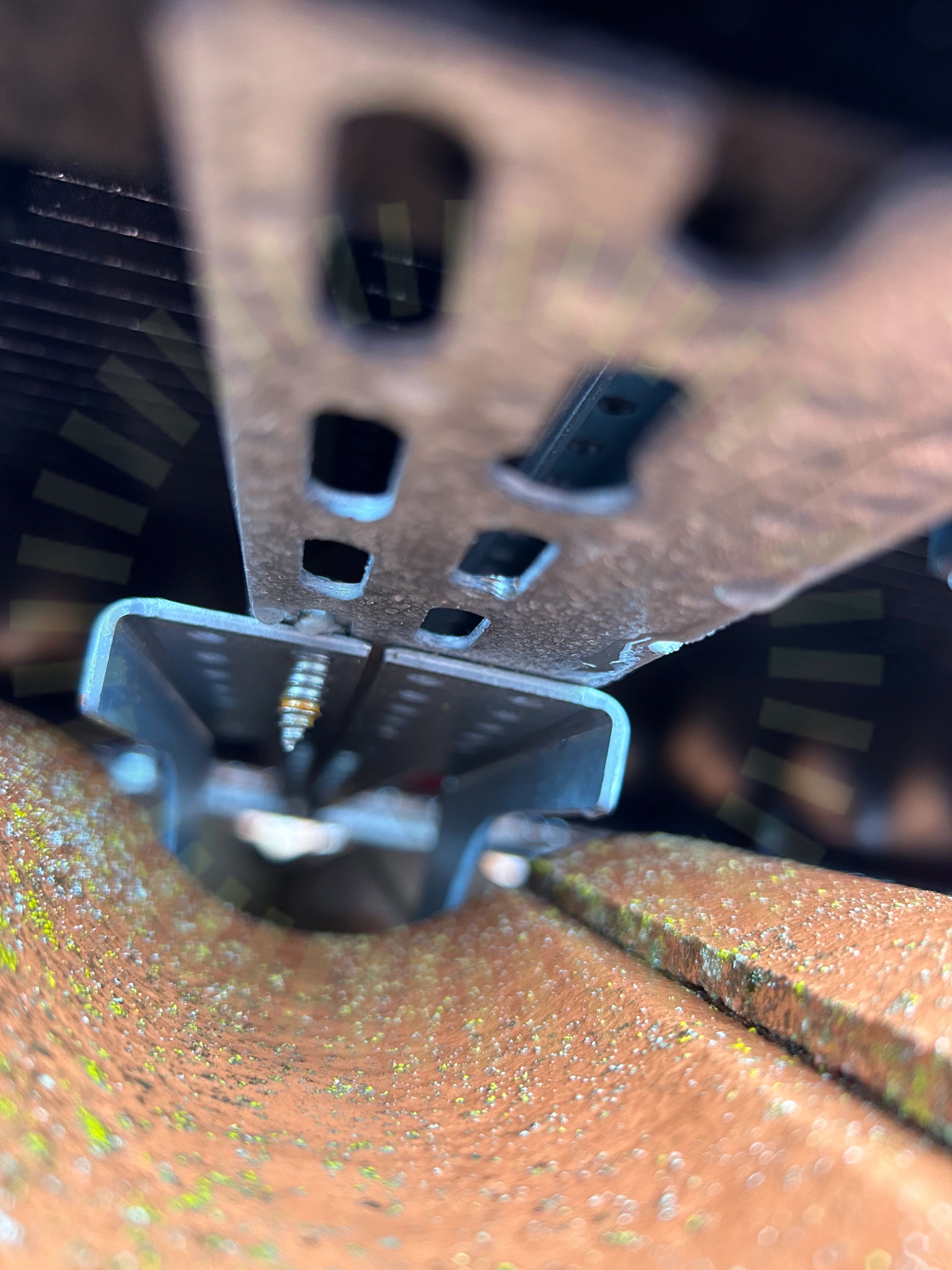

5.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

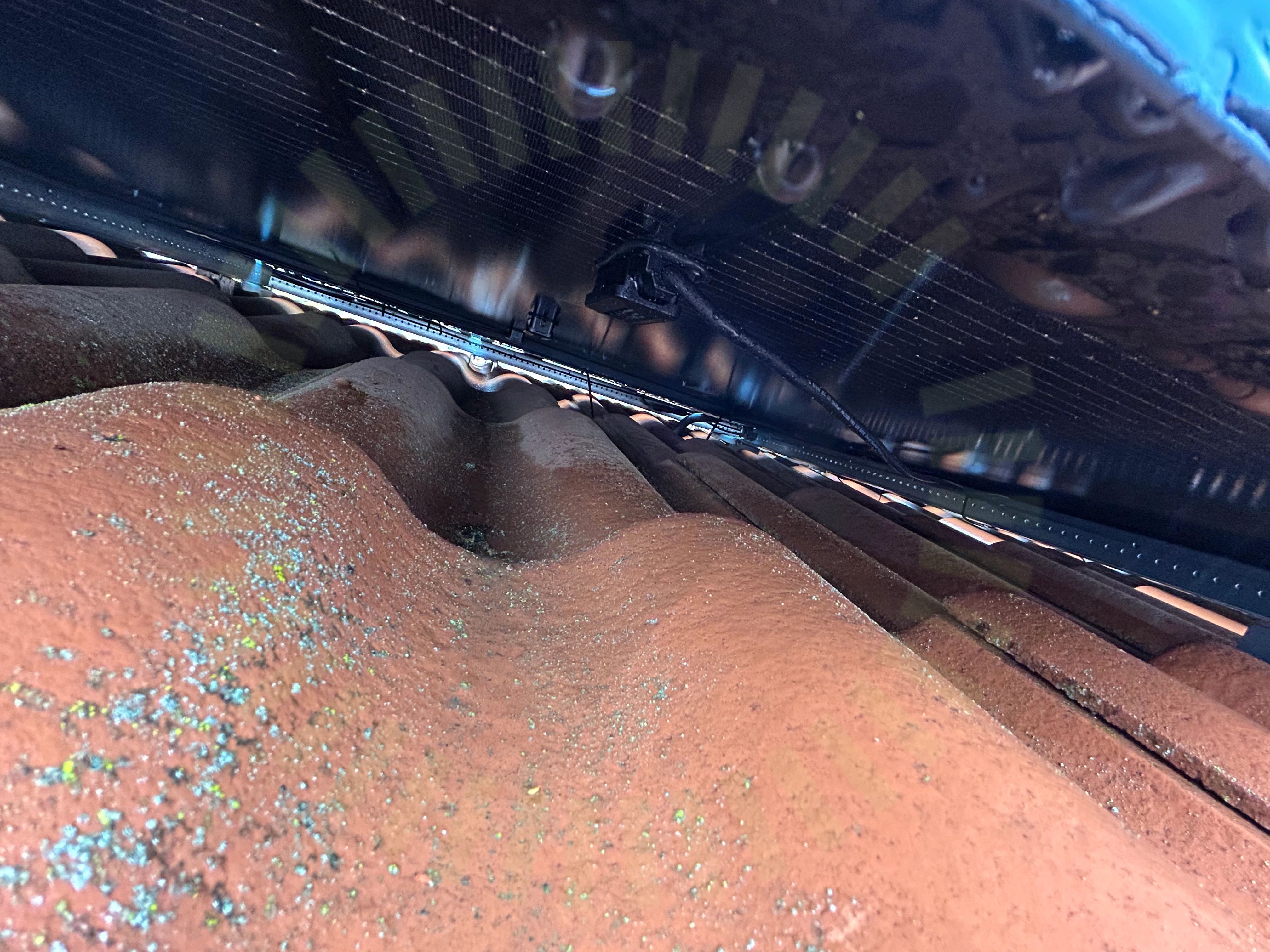

5.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

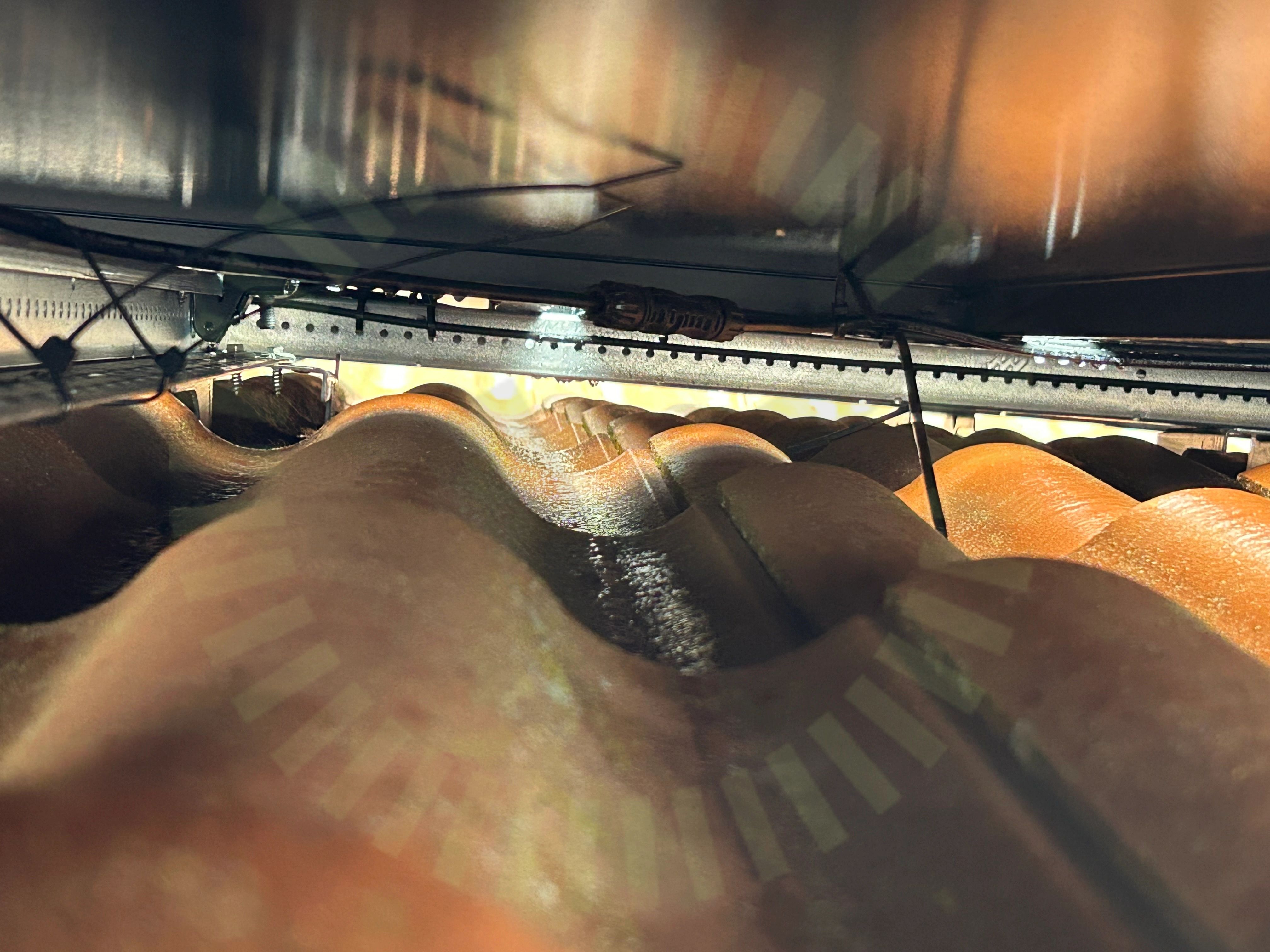

5.3 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
15/18
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
4/25

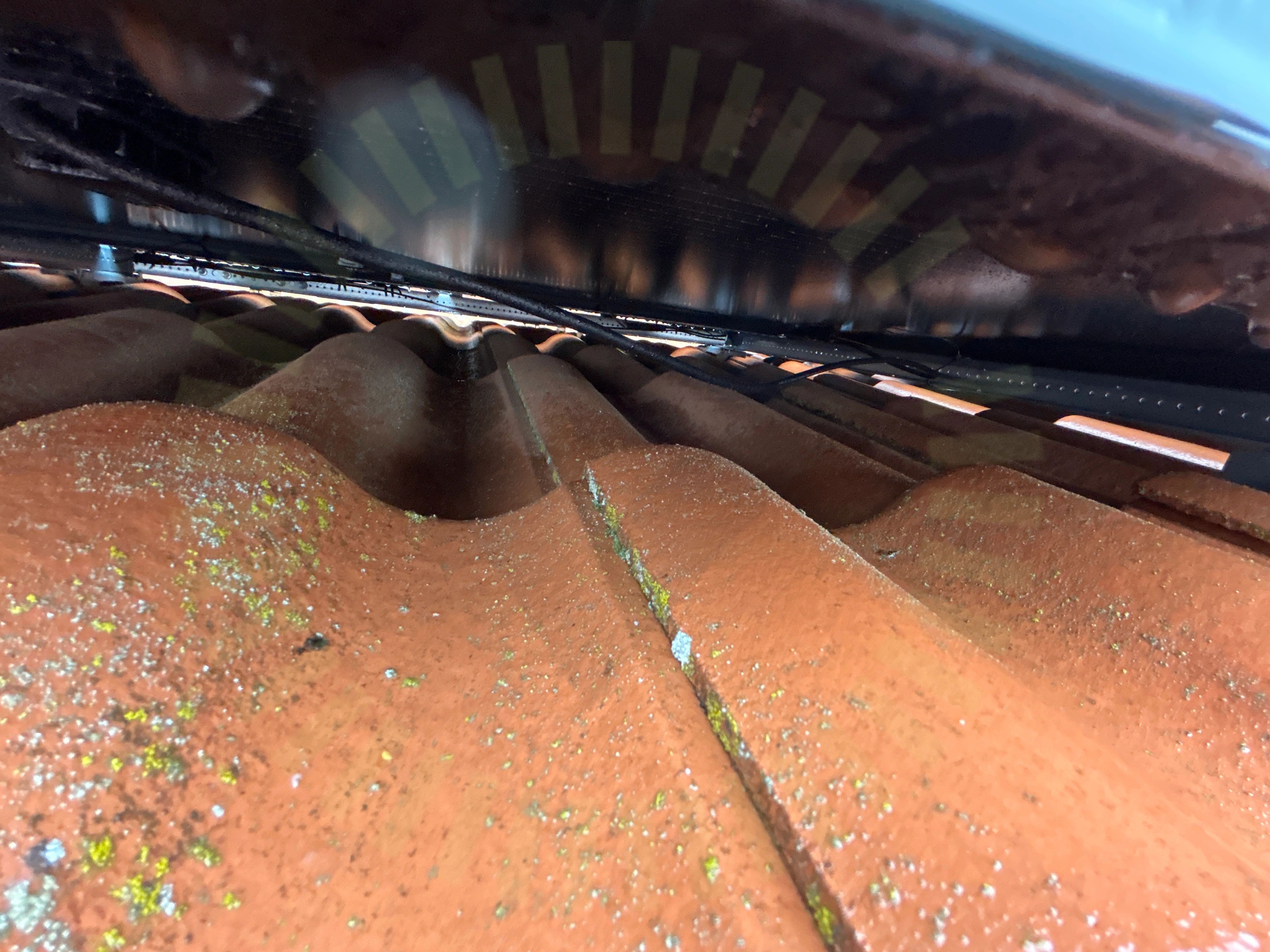

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
6.2 Skenornas infästning
Inte godkänd
För få antal plåtskruv har använts för skenornas infästning.

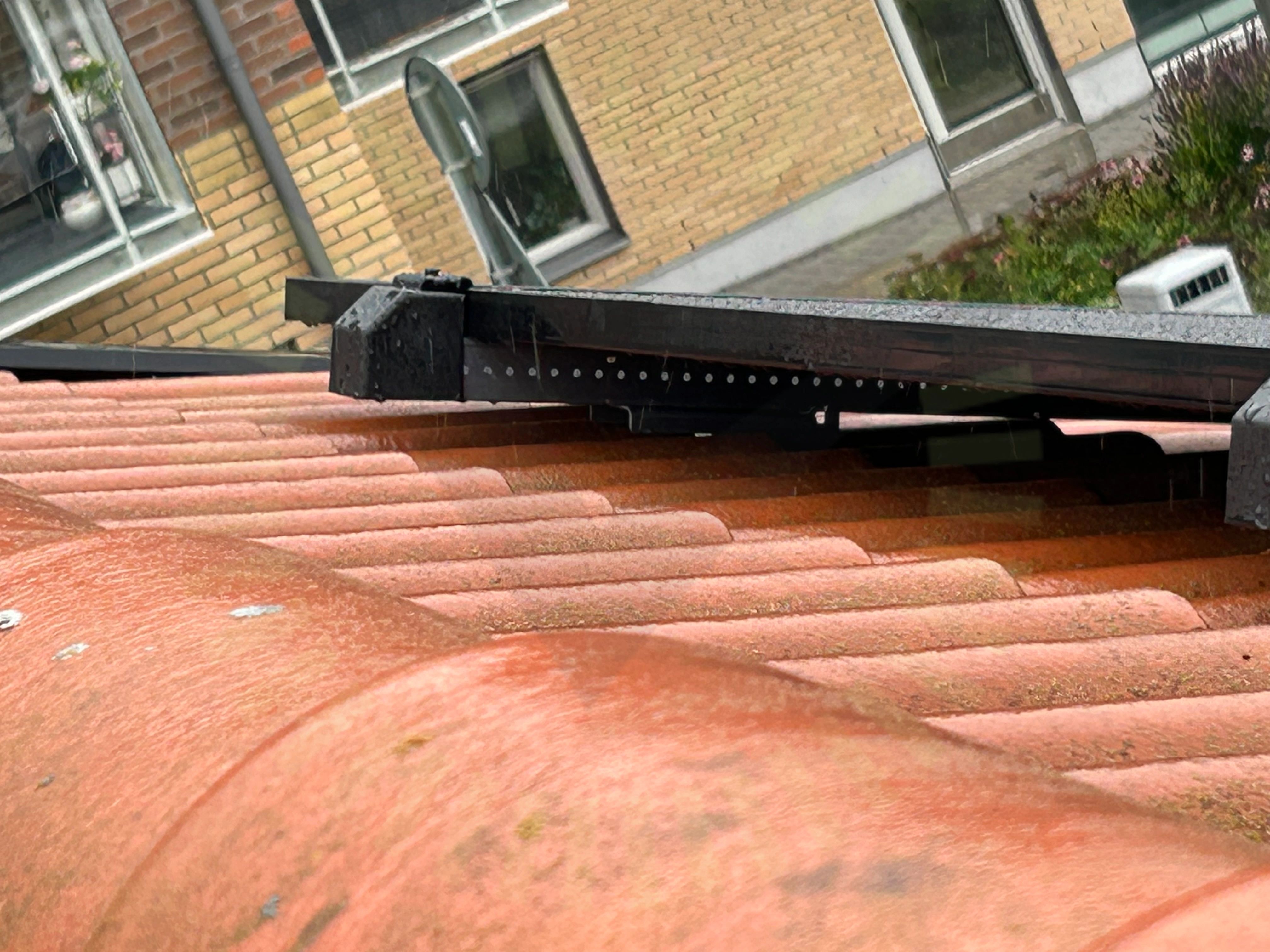

6.3 Stående skenor
Inte godkänd
Stående skena i ytterkant är felvänd.

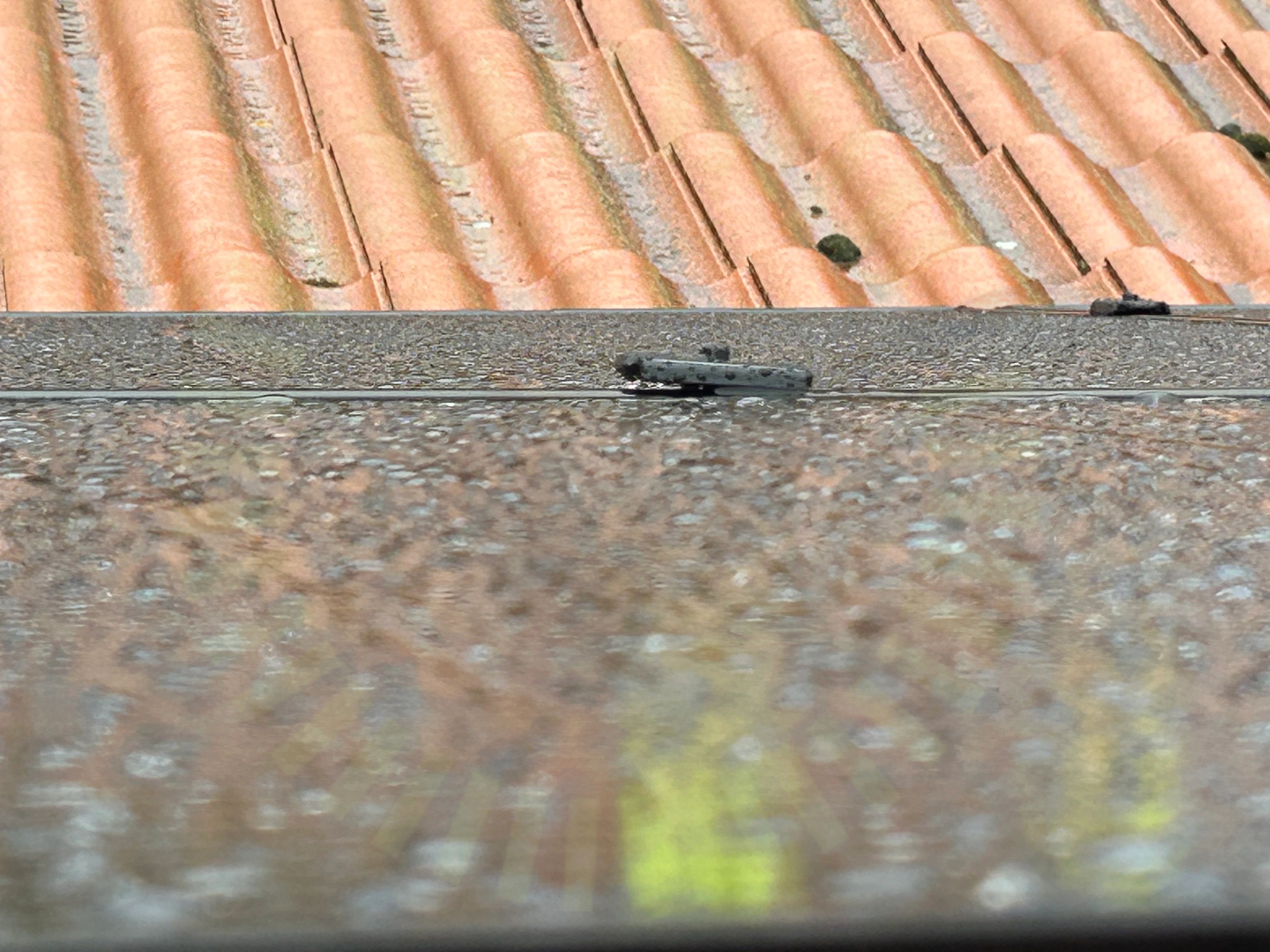

6.4 Mittklämmor
Inte godkänd
Mittklämma är inte åtdragen.
Godkända kontrollpunkter
18/25
Ej tillgängligt vid besiktning
3/25
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/38
8.1 Anslutning av växelriktare
Inte godkänd
Växelriktaren är inte korrekt ansluten. PE- och neutralledare är anslutna på samma plint i central som matas med TN-S.
8.2 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
