Besiktningsrapport

8.9

Installation genom

Solcellen.nu

Datum

22 mars 2023

Ort

Saltsjö-Boo, Stockholms län

Klämmornas placering

Kopplingslåda

Panelkablagets böjradie

+ 5

92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR

MontagesystemK2: Falsad Plåt: Solid/Single Rail

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare DC

TillbehörElmaterial: Kapsling

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

JA Solar: JAM60S20/21 355-375MR

Anmärkningar

4/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

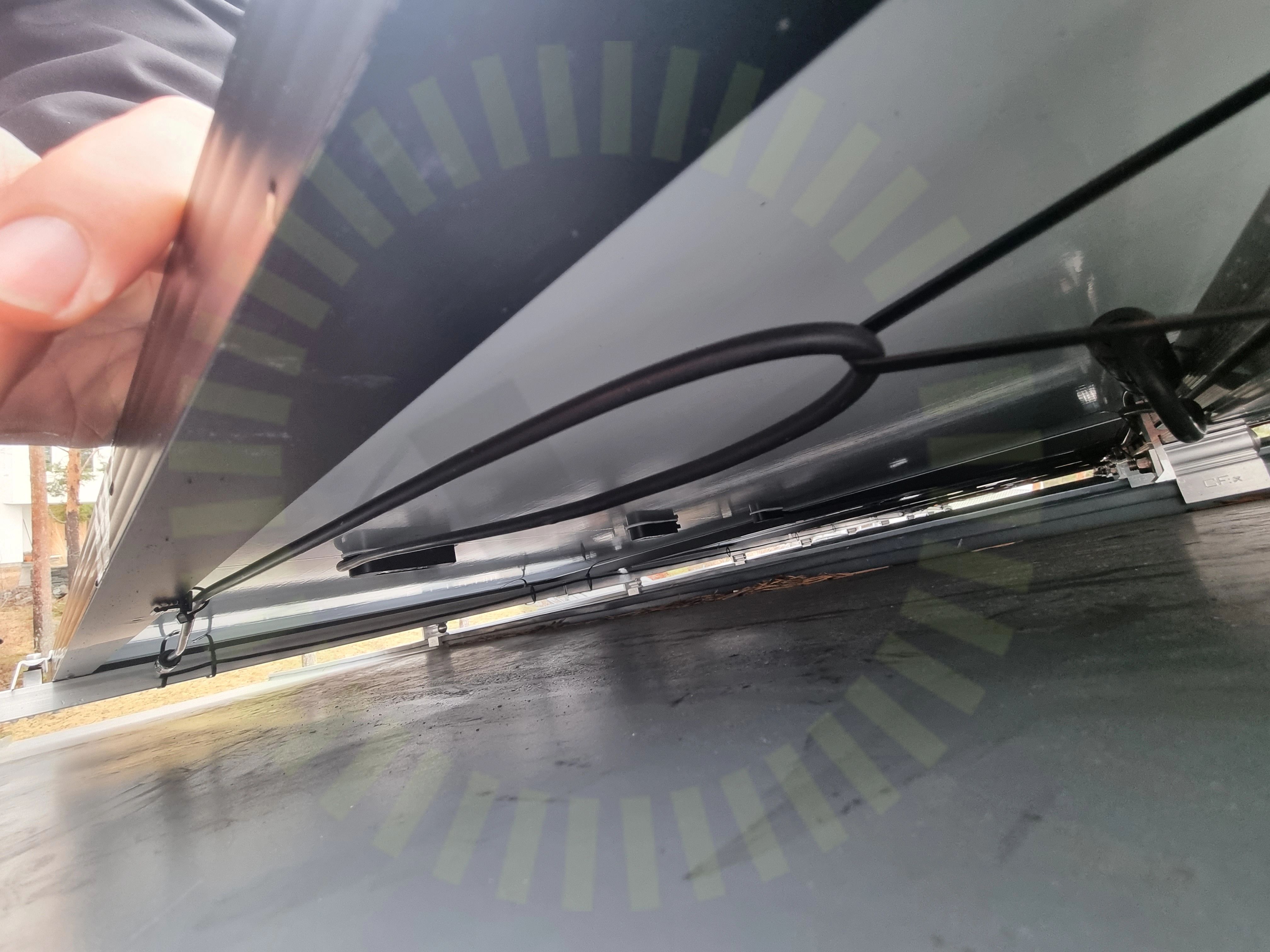

2.2 Kopplingslåda

Inte godkänd

Kablage som kommer ur kopplingslåda är hårt spänt .

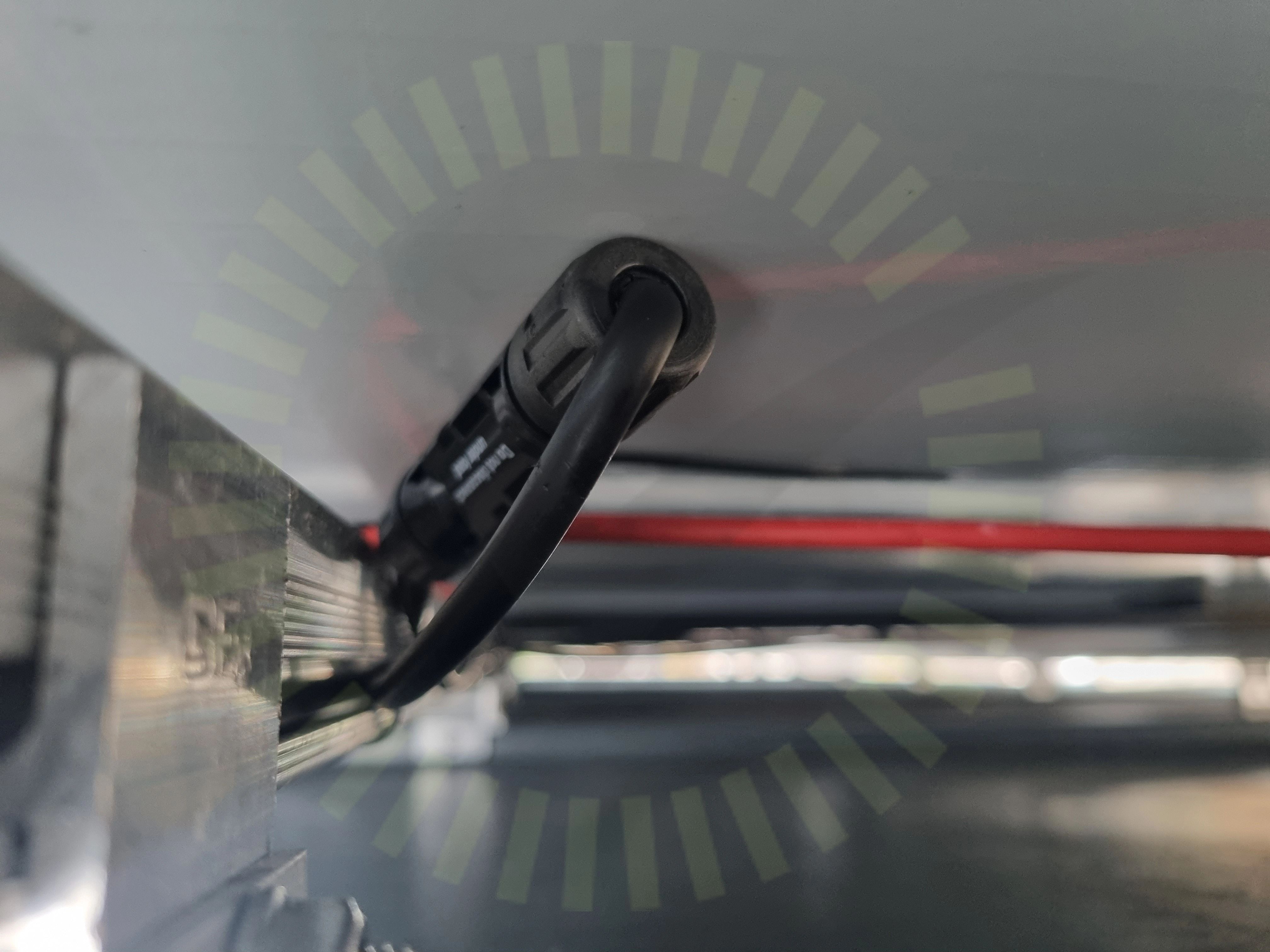

2.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

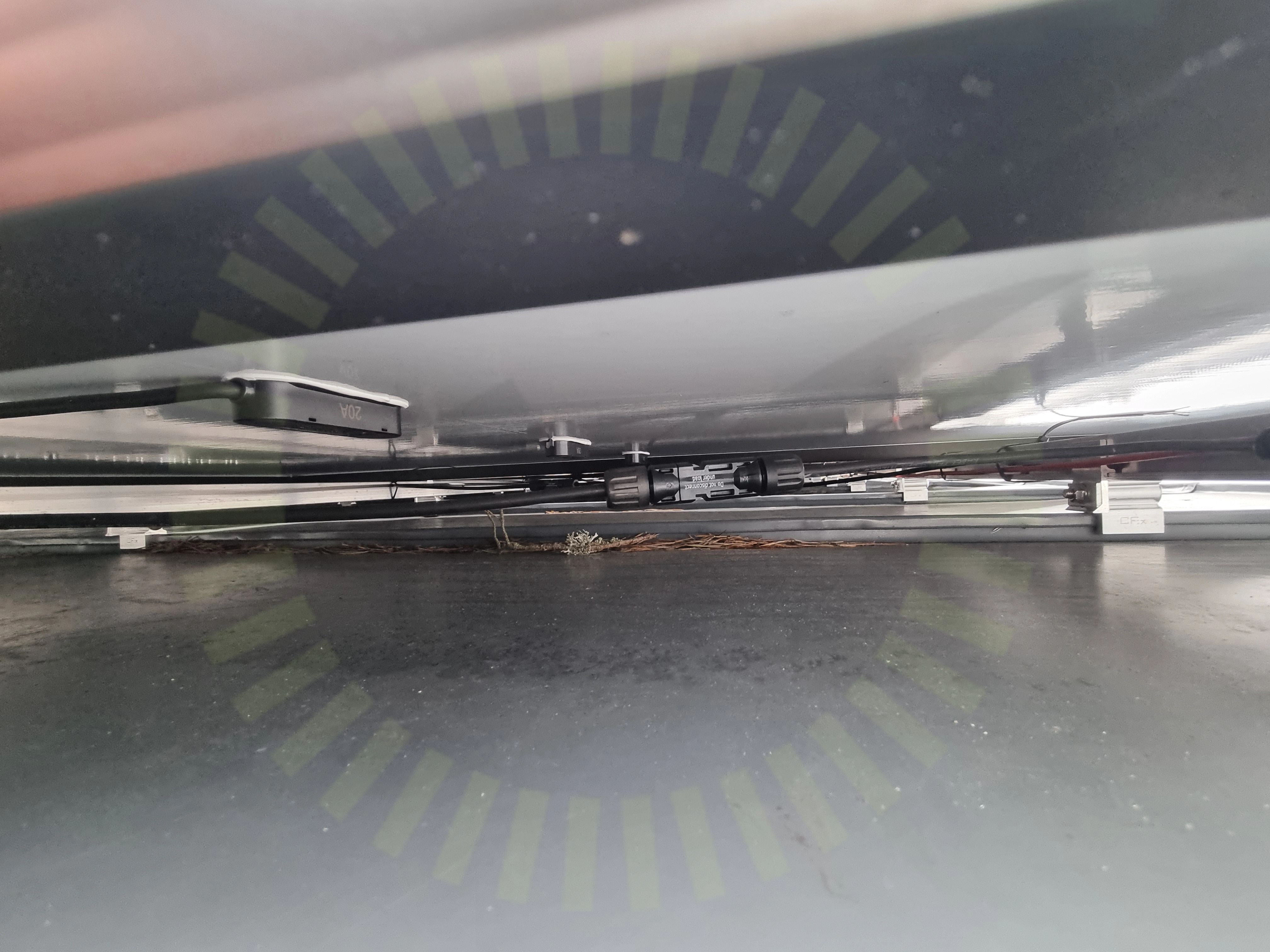

2.4 Stress på kontakter

Inte godkänd

Kontakter hänger fritt mellan skenor , hårt spänt kablage

Godkända kontrollpunkter

12/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

K2: Falsad Plåt: Solid/Single Rail

Anmärkningar

2/18

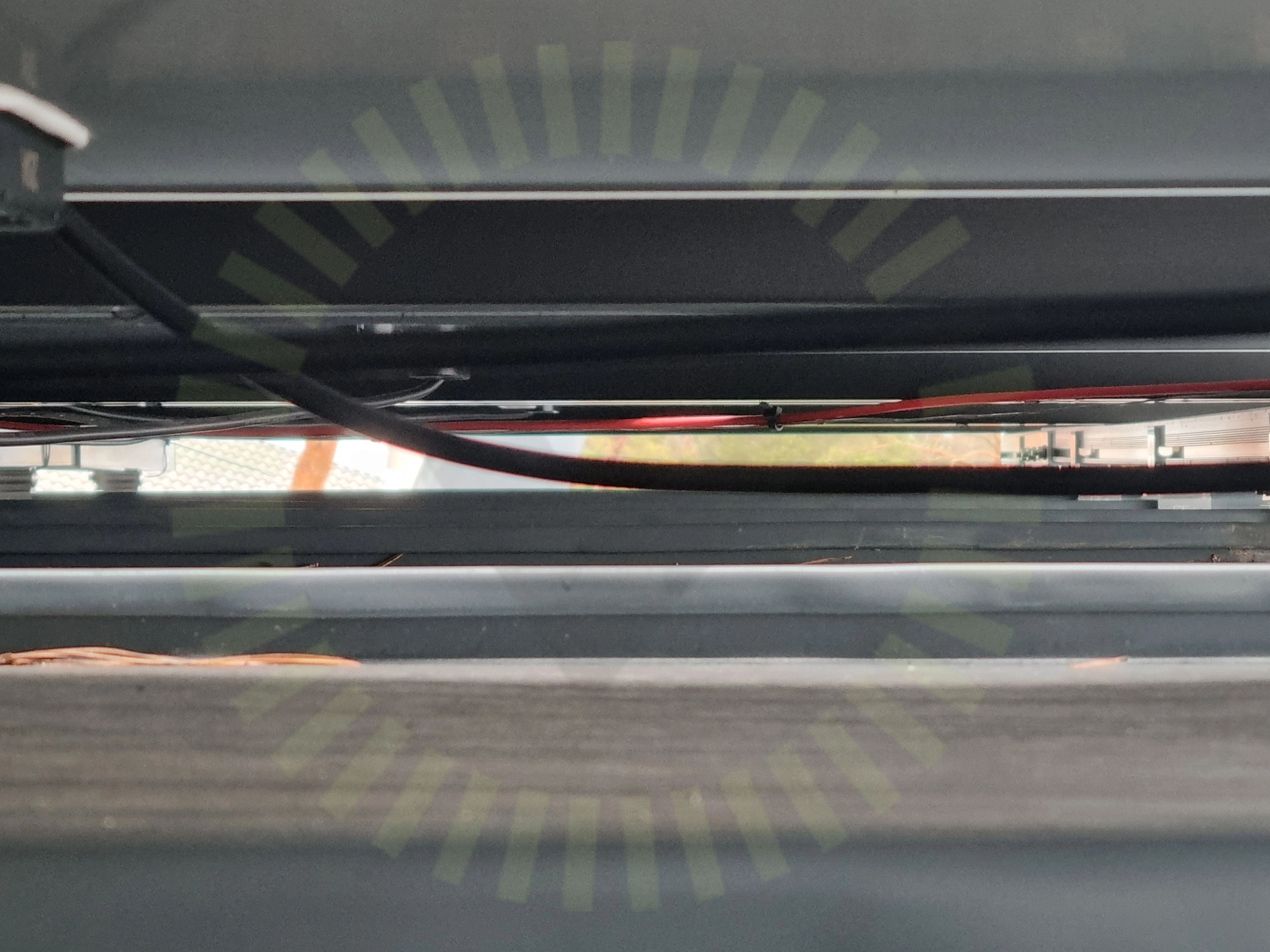

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

3.2 Ändklämma

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/18

Avstånd panelfältFrämmande materialInfästning full kontaktInfästningar rakt monteradeInfästningarnas CCMittklämmorShimsSkadorSkarp kantSkenornas överhängSkyddSnö- och VindlastberäkningTaklutningTermisk brytpunktTyp av infästningVäderbeständigt material

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/40

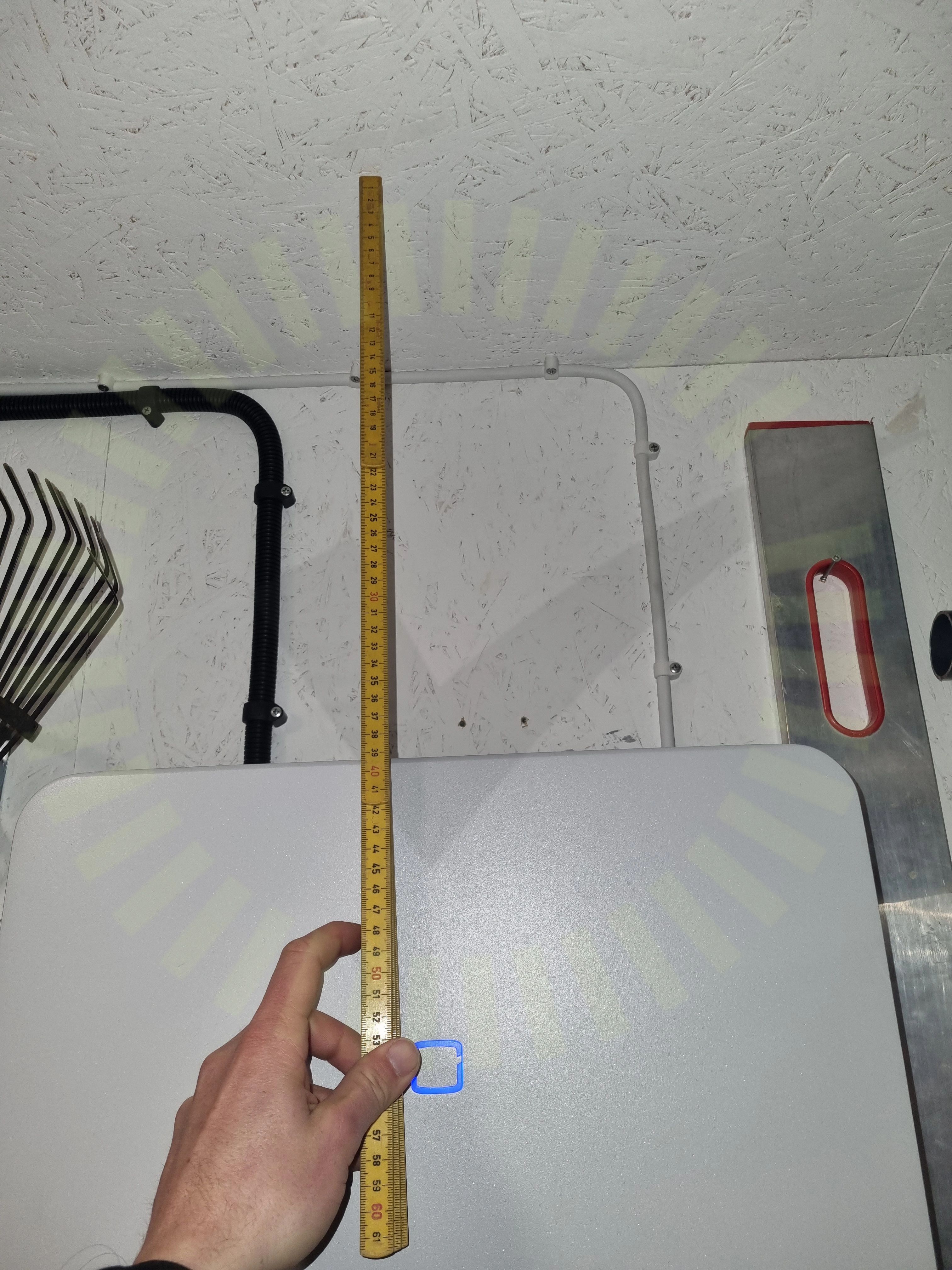

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

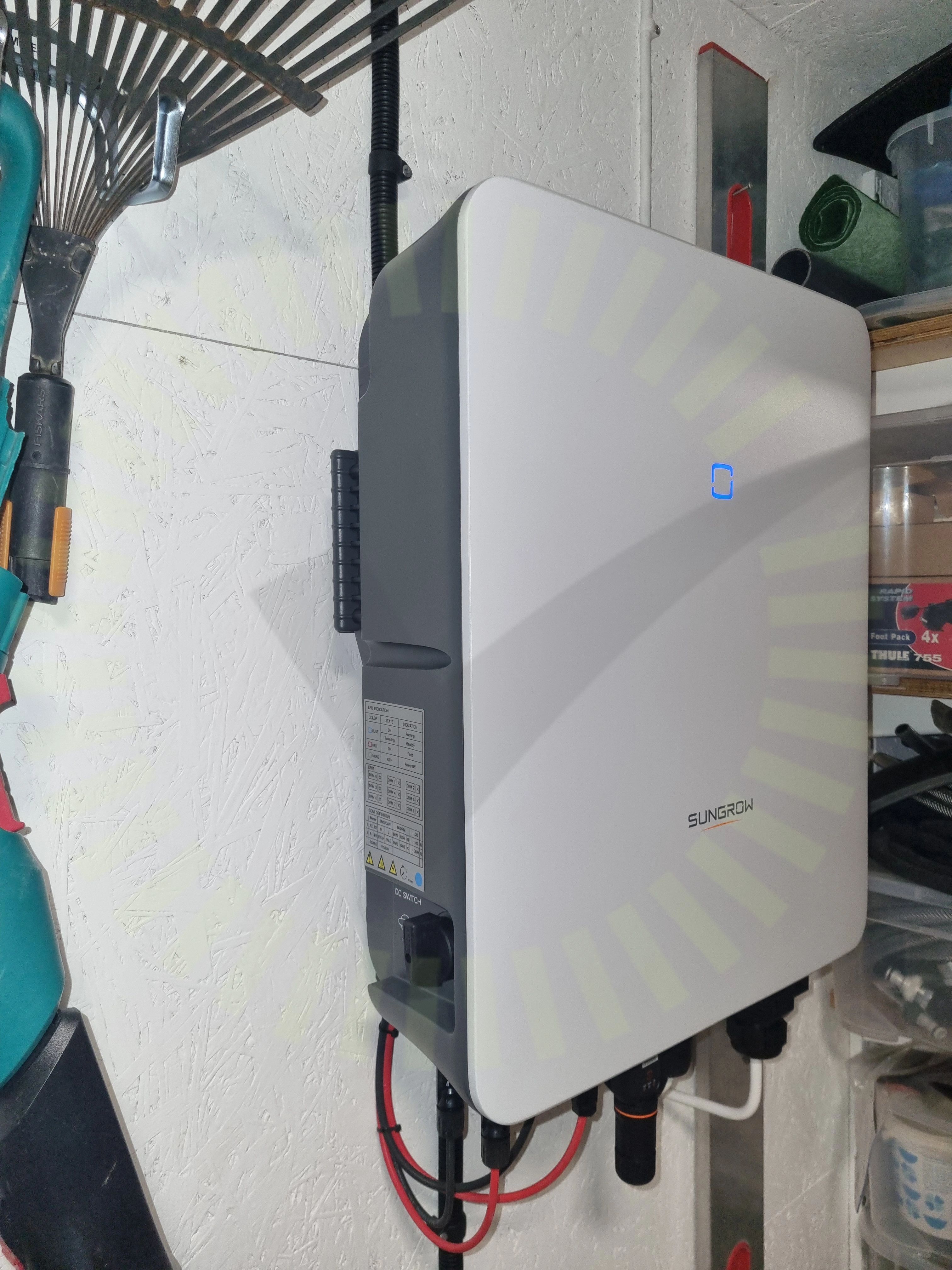

6.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, SIda 36

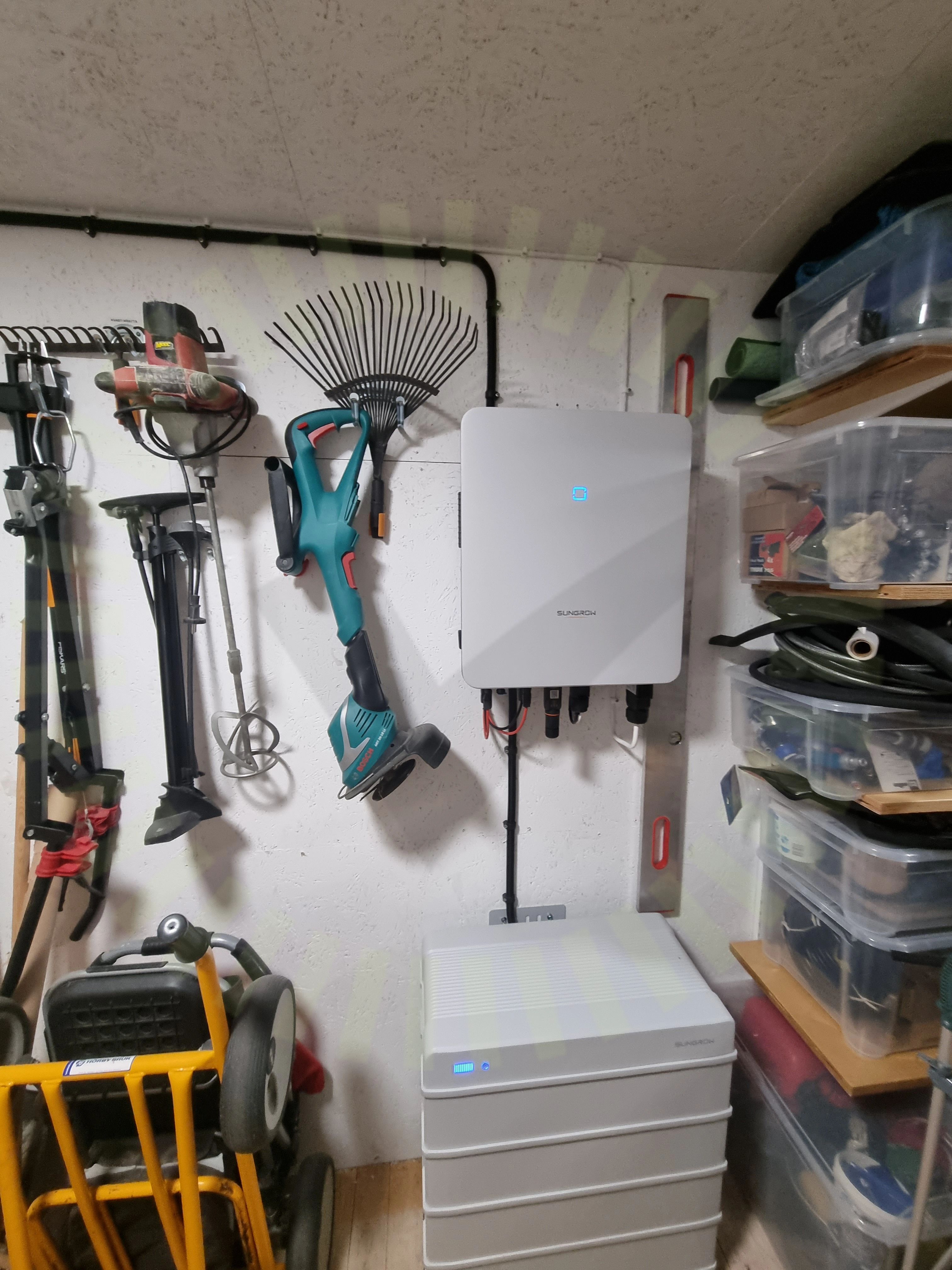

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

37/40

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
