Besiktningsrapport

8.6
x

Installation genom

Solaritet

Datum

7 juni 2022

Ort

Knivsta, Uppsala län
Dragavlastade
Kabeluppfästning
90% godkända10% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareSunGrow: SG(5.0-20)RT
Solaritet

Installerad av Solaritet som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMärkningTillförlitligt fästVarning för backspänningVarning för likström

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

5/23

2.1 Höjdjustering

Inte godkänd

Vid kontroll om höjdjusteringen sitter fast så upptäcks att den sitter löst vid flera skenor. Installatör på plats monterar fast höjdjusteringen. Dock så kommer jag inte åt att kontrollera skenorna vid takfoten.

Tillverkarens anvisningar

2.2 CC mått

Inte godkänd

Uppmätt 35 cm cc vid gavlar och 75 cm cc på mitten av taket. Enligt lastberäkningen ett cc mått på 47.7 cm

Tillverkarens anvisningar

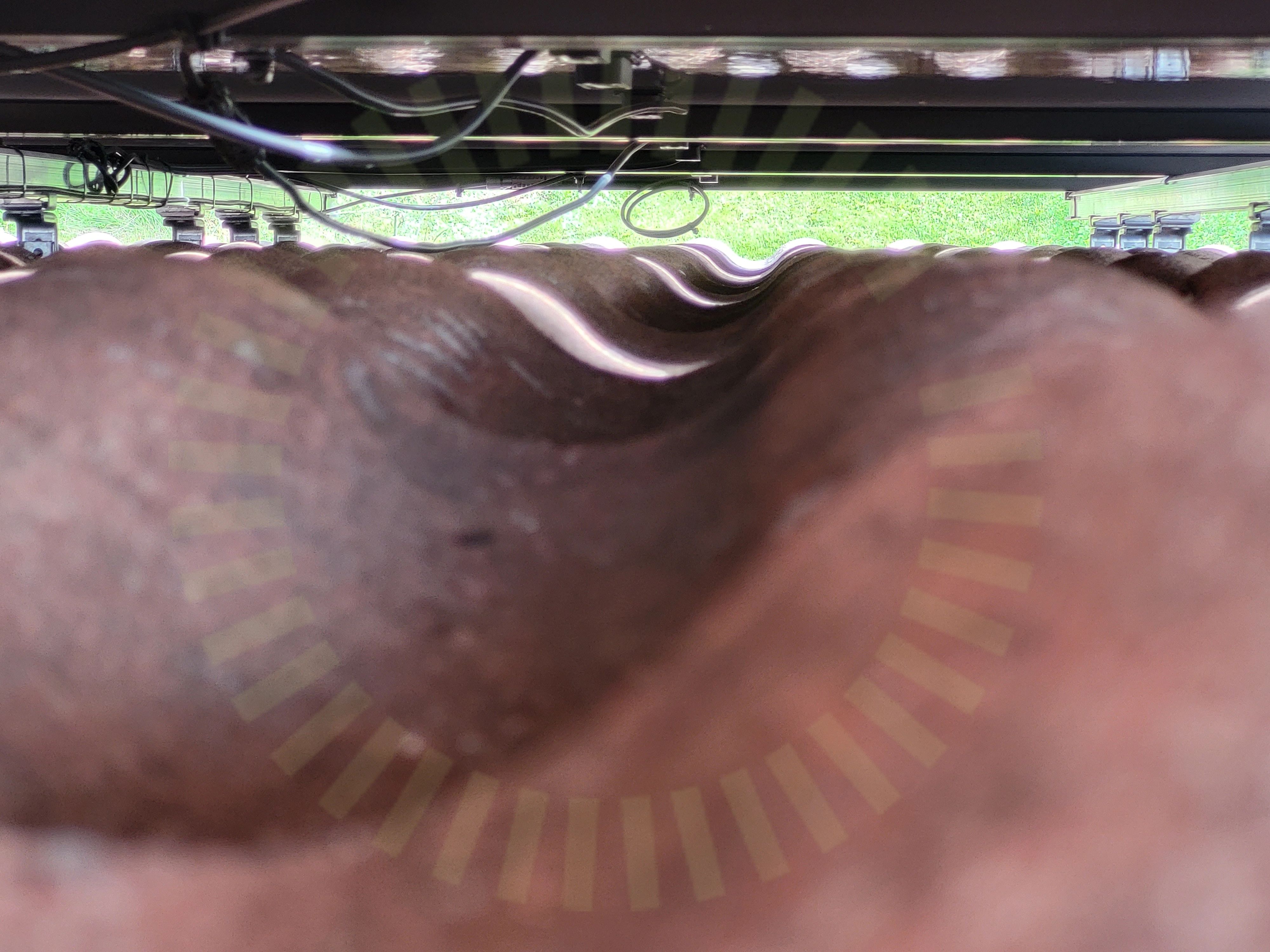

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.4 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar. Uppmätta 27 cm.

Tillverkarens anvisningar

2.5 Säkerhetsavstånd

Inte godkänd

Avstånd till takets kant följer inte tillverkarens anvisningar uppmätt 17 cm vid ena gaveln.

Tillverkarens anvisningar

Godkända kontrollpunkter

18/23
AvståndBelastningBärläktFrämmande materialInfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkyddSlutfästeSnö- och VindlastberäkningTakhöjdTaklutningUrspårningVäderbeständigt material

Villa, Trina: Vertex DE09.05

Anmärkningar

1/11
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbeastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11
Förbindelse av kontakterHöjdskillnadSkadorSkuggaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: ÖverlappningSolpaneler: MellanrumSträngförläggning

Växelriktare

Godkända kontrollpunkter

23/23
