Besiktningsrapport
7.9
Installation genom
GoSol Energi
Datum
24 augusti 2023
Ort
TYRESÖ, Stockholms län
Fästens placering
Kopplingslåda
Stress på kontakter
+ 11
85% godkända
15% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Weland Stål: Falsfäste
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Smartmätare: CHINT DTSU666
Tillbehör
Undercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Godkända kontrollpunkter
12/12
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/16
3.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

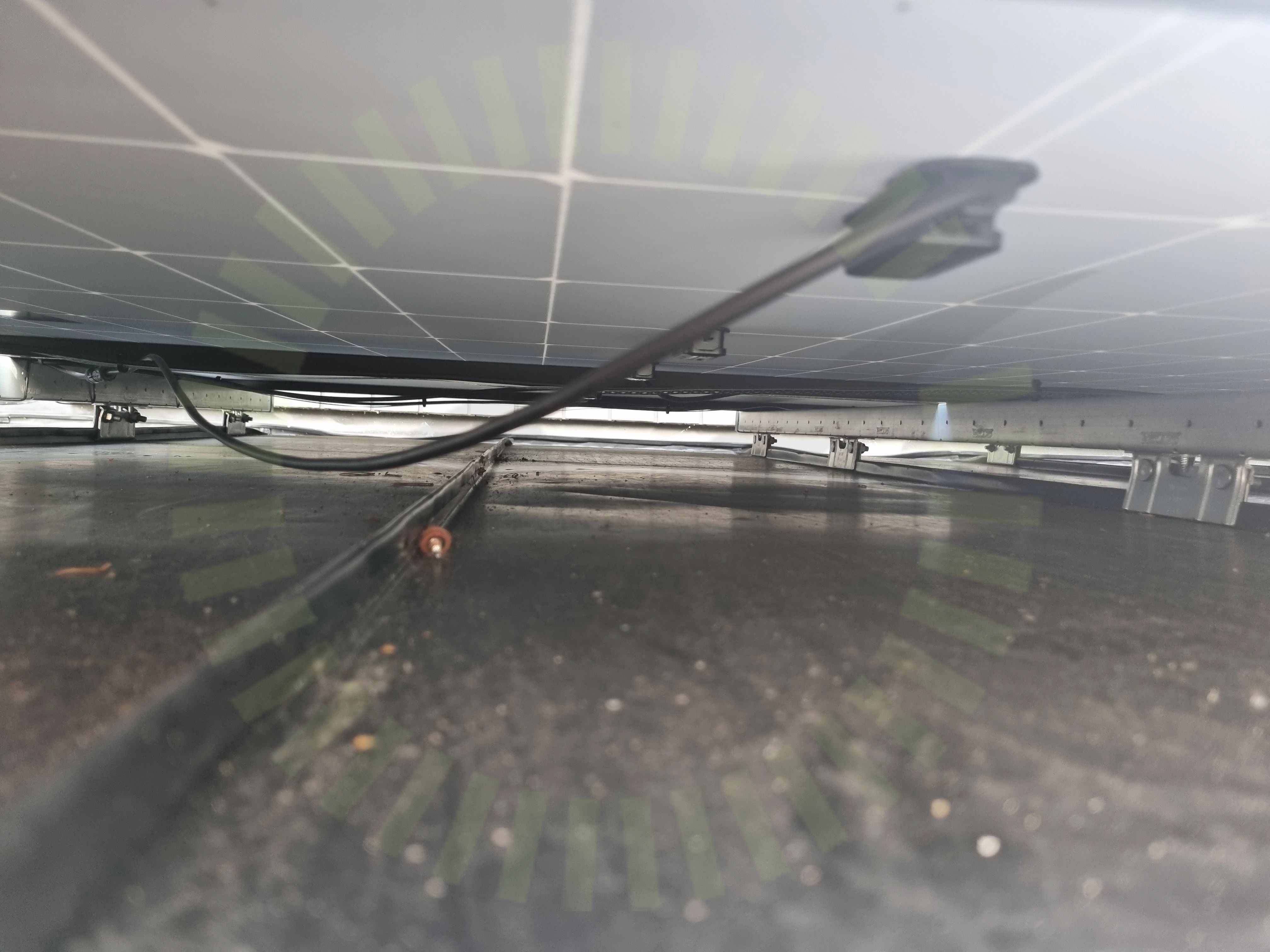

3.2 Kopplingslåda
Inte godkänd
Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

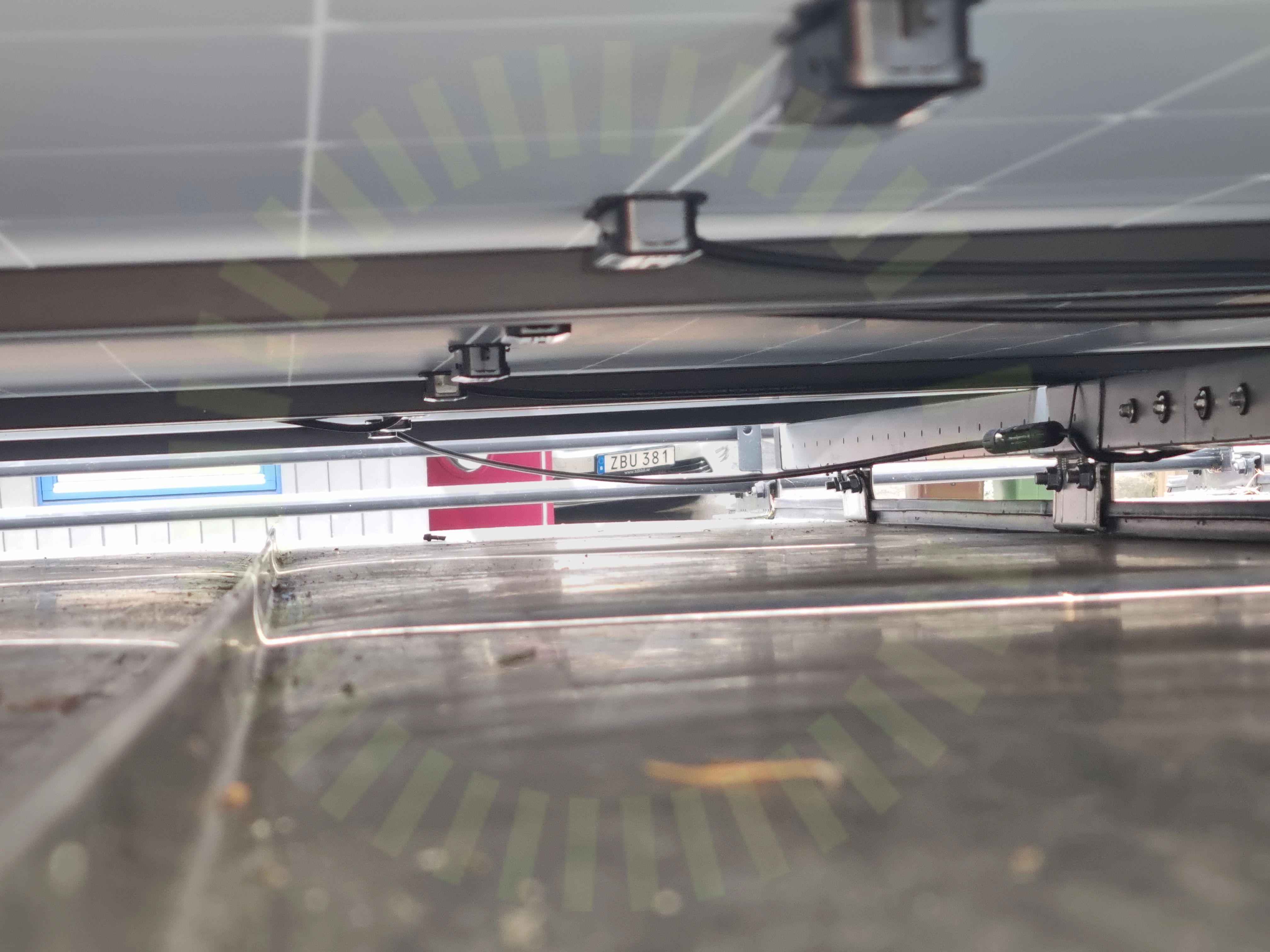

3.3 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
12/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Weland Stål: Falsfäste
Anmärkningar
7/21

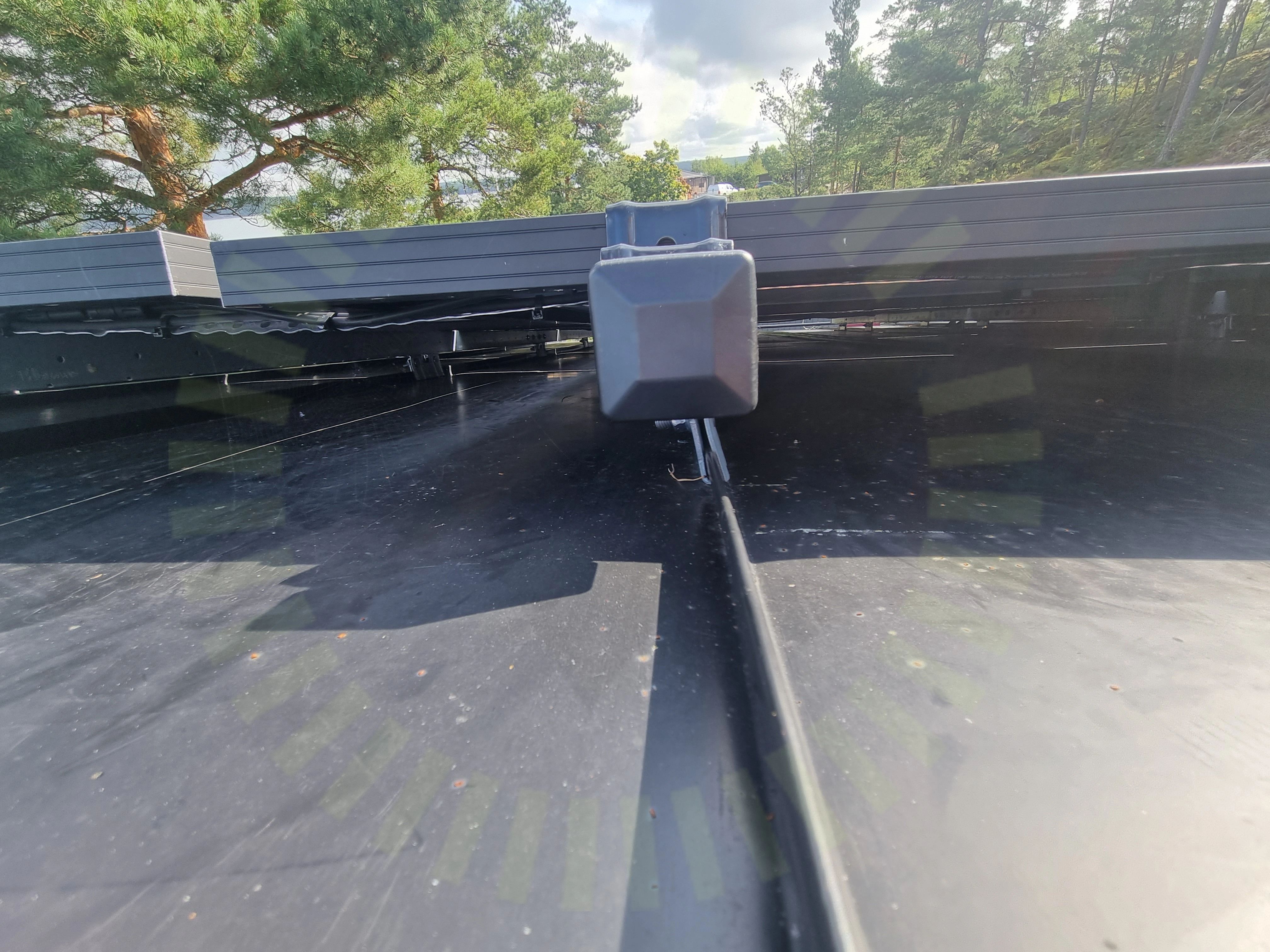

4.1 Falsinfästning
Inte godkänd
Infäsntingar ligger inte korrekt över falsen. Flera av klämmorna ser ut att sitta snett

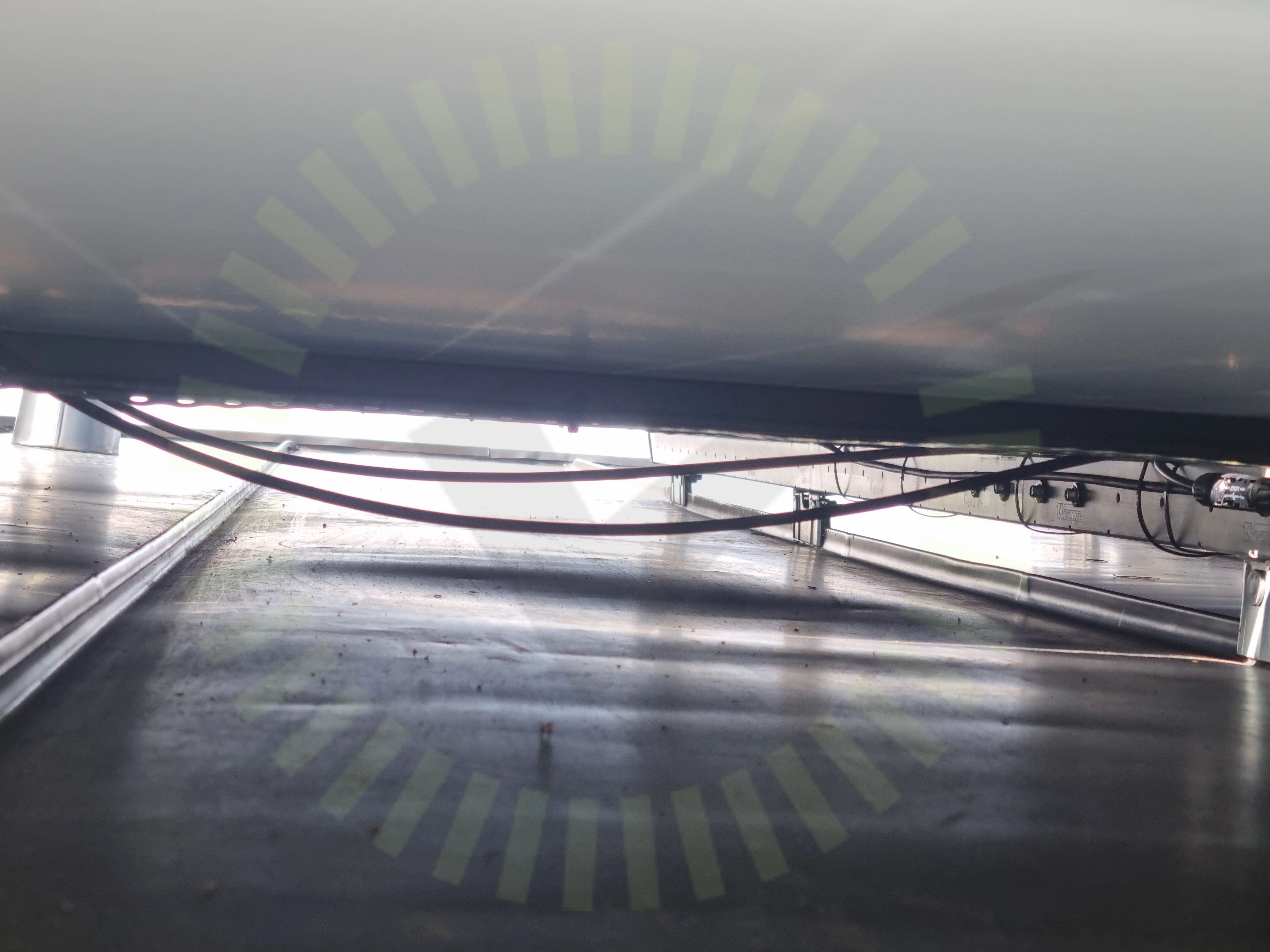

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

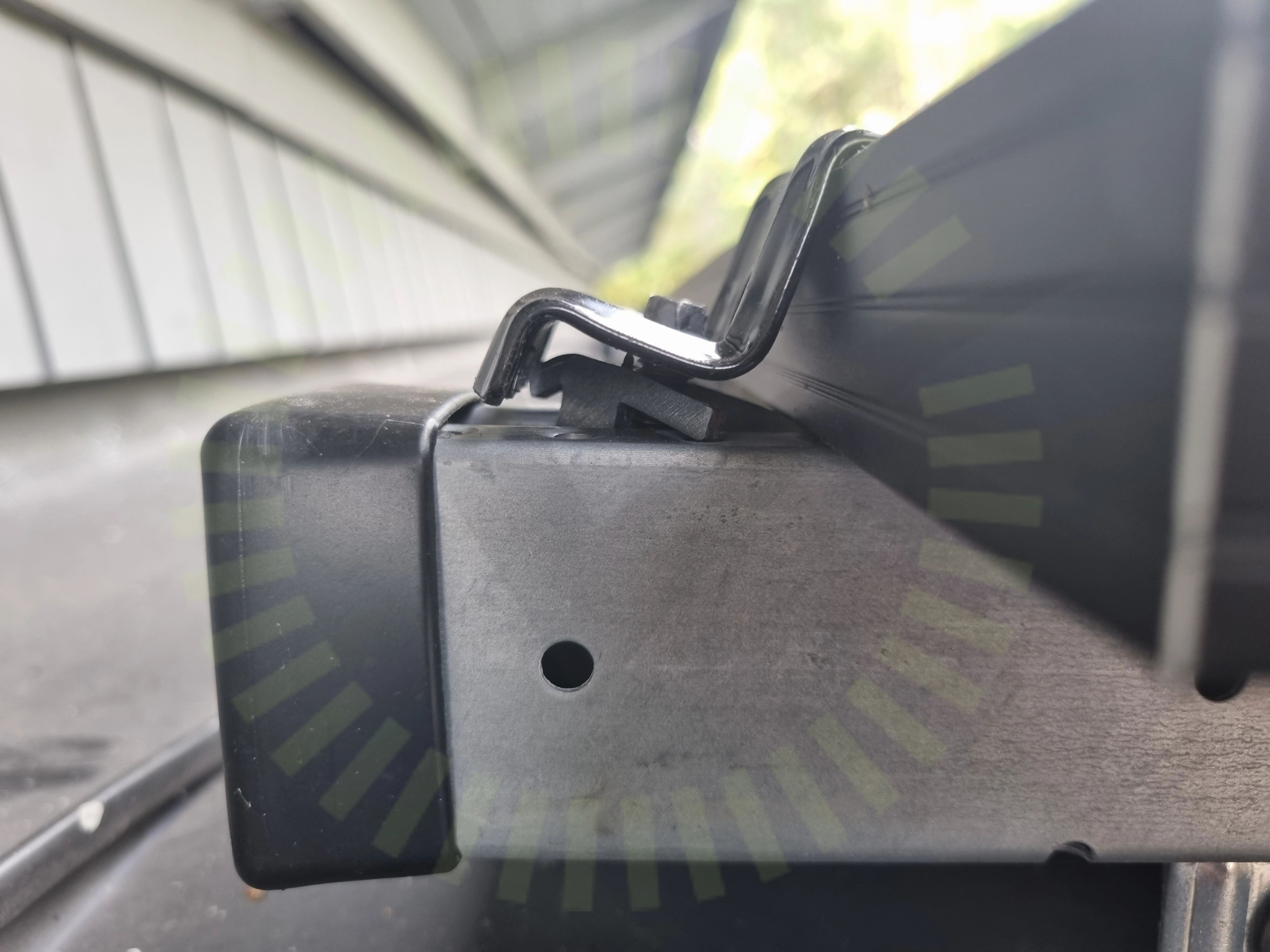

4.3 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

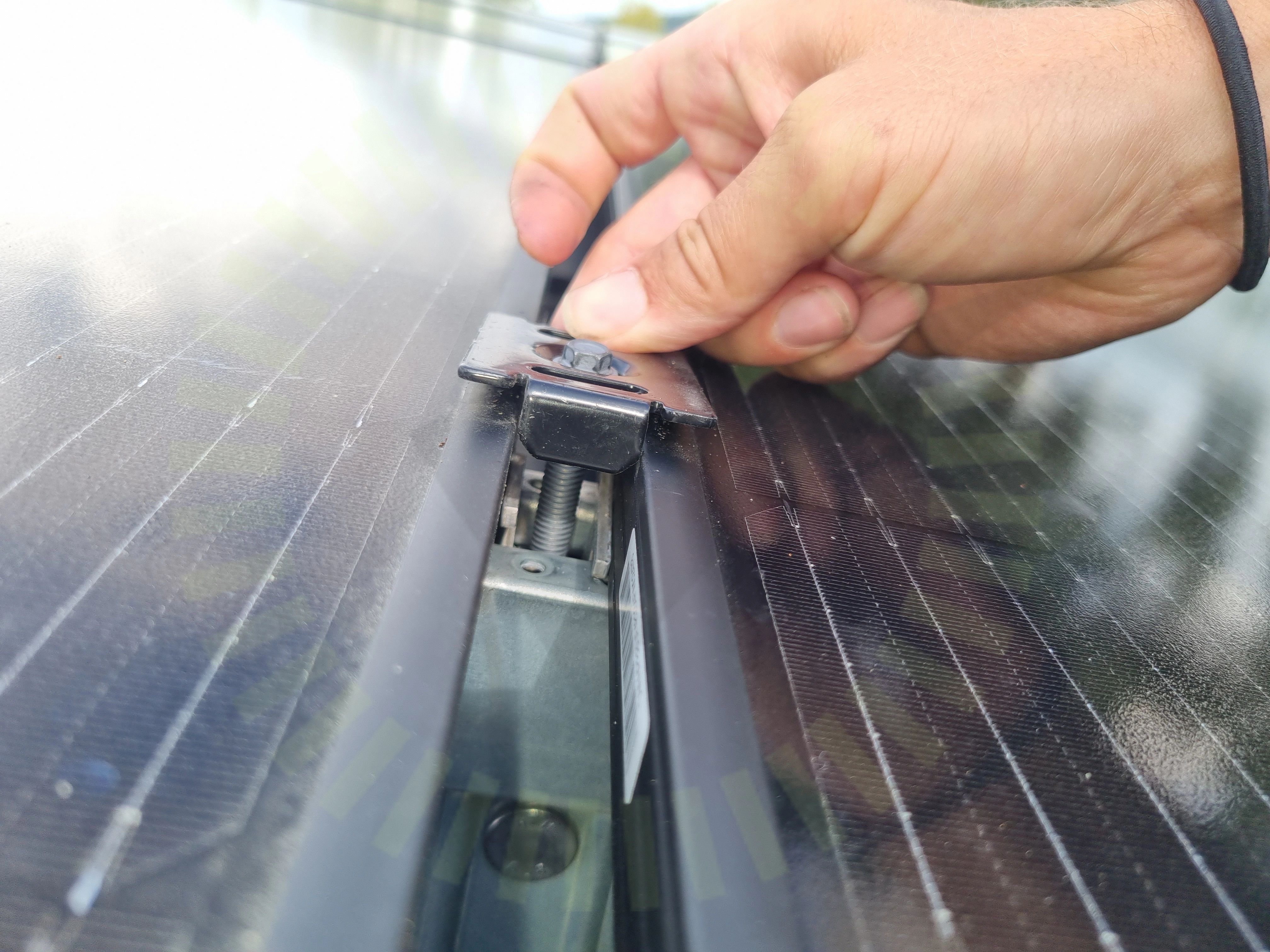

4.4 Mittklämmor
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar.

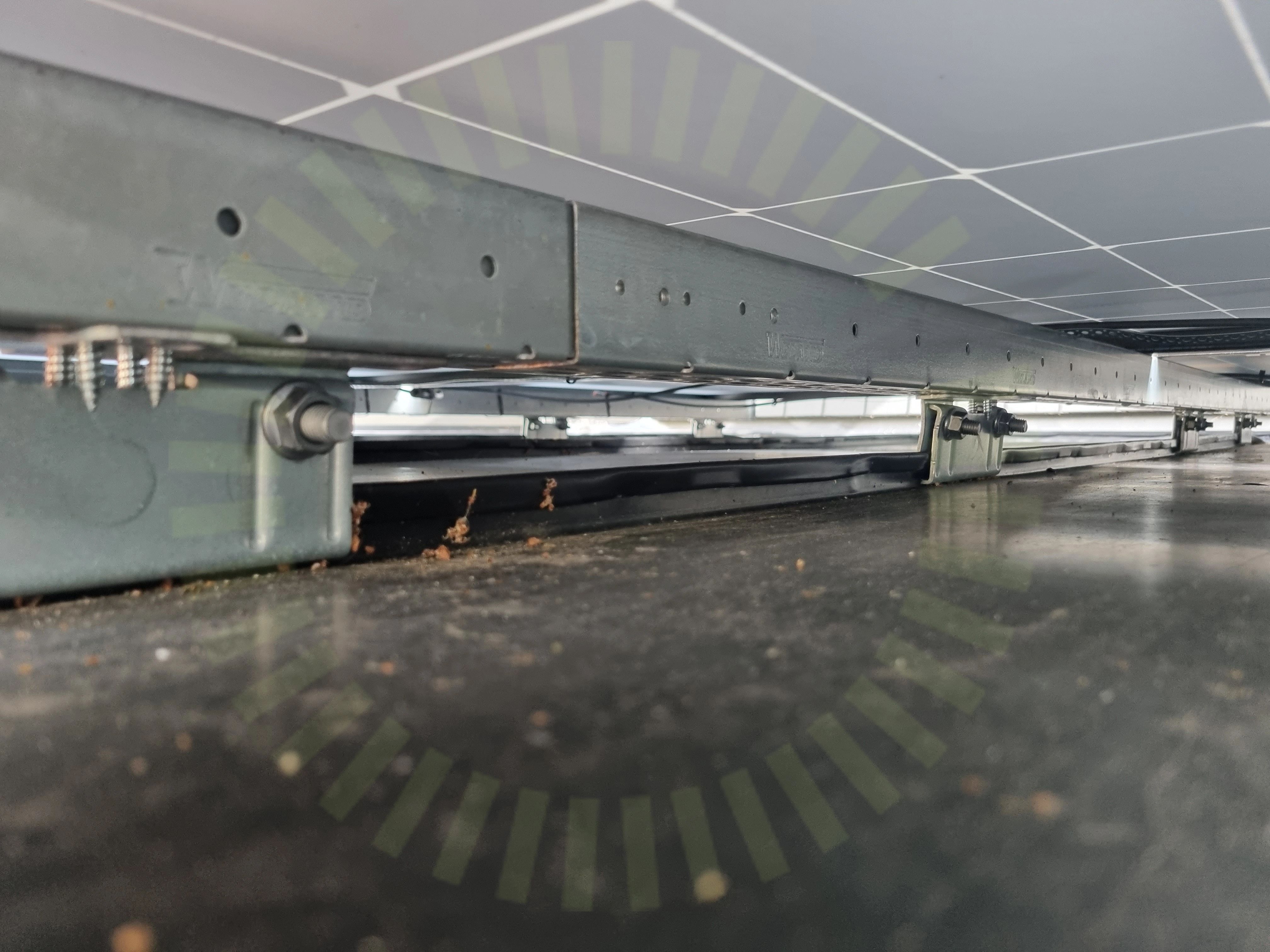

4.5 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Skenskarvar saknar skruvar

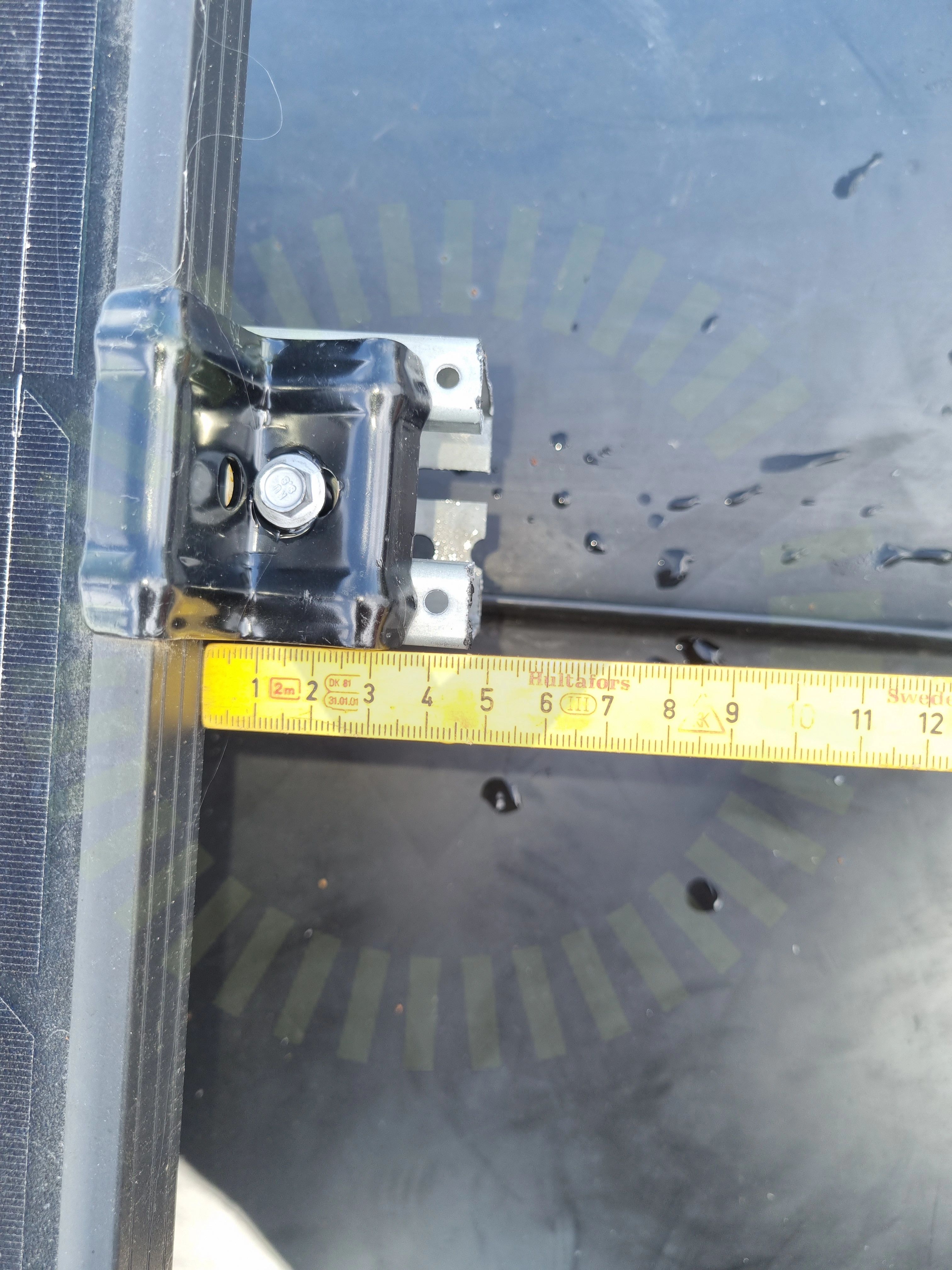

4.6 Ändklämmor skena
Inte godkänd
Skenan har för kort utstick för att ändklämman ska ligga korrekt. På flera skenor
4.7 Ändklämmor skruv
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ändklämmor sitter löst.
Godkända kontrollpunkter
14/21
Undercentral
Godkända kontrollpunkter
8/10
Ej tillgängligt vid besiktning
2/10
Varselmärkning
Anmärkningar
1/5

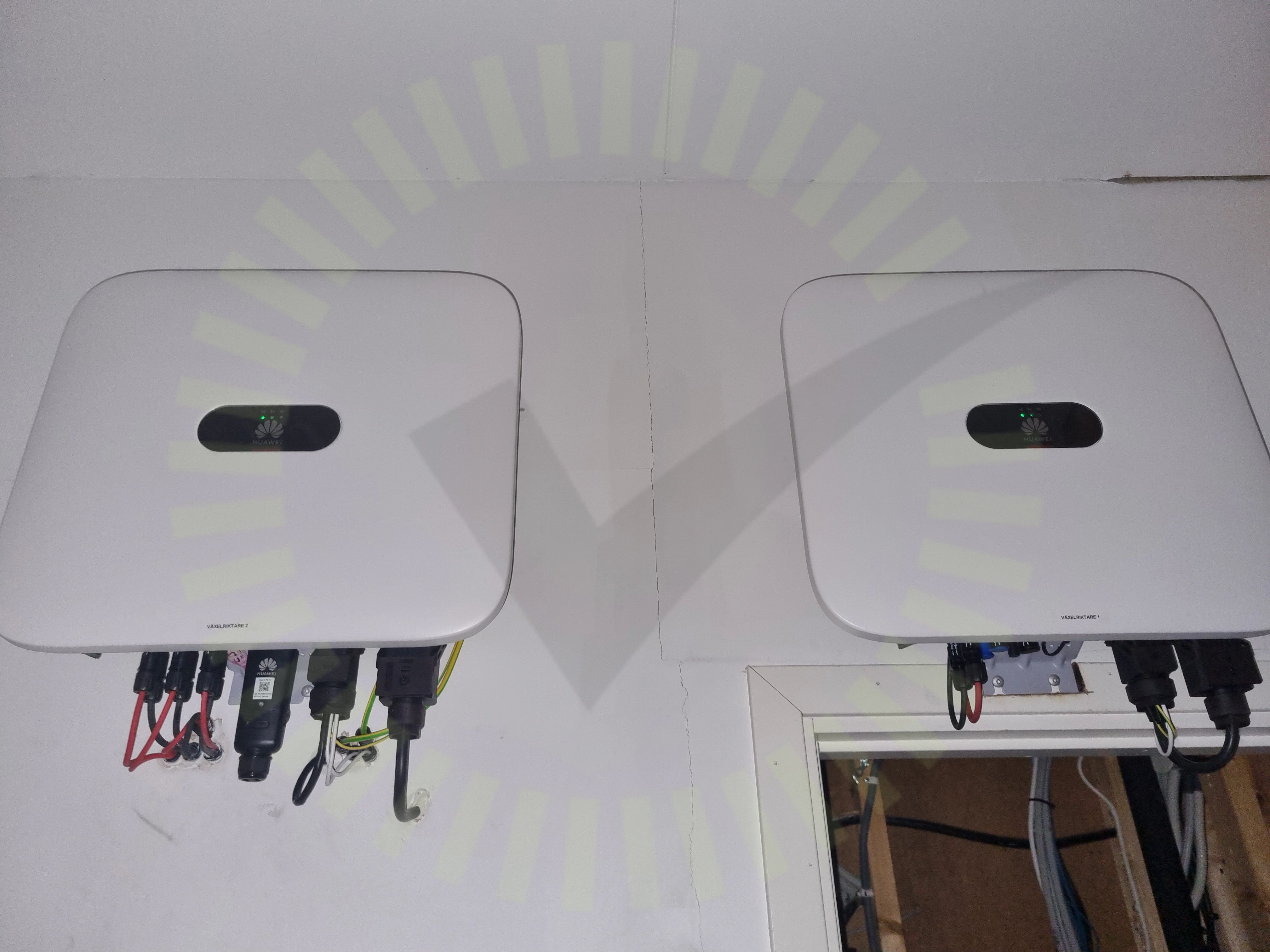

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
4/33
7.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

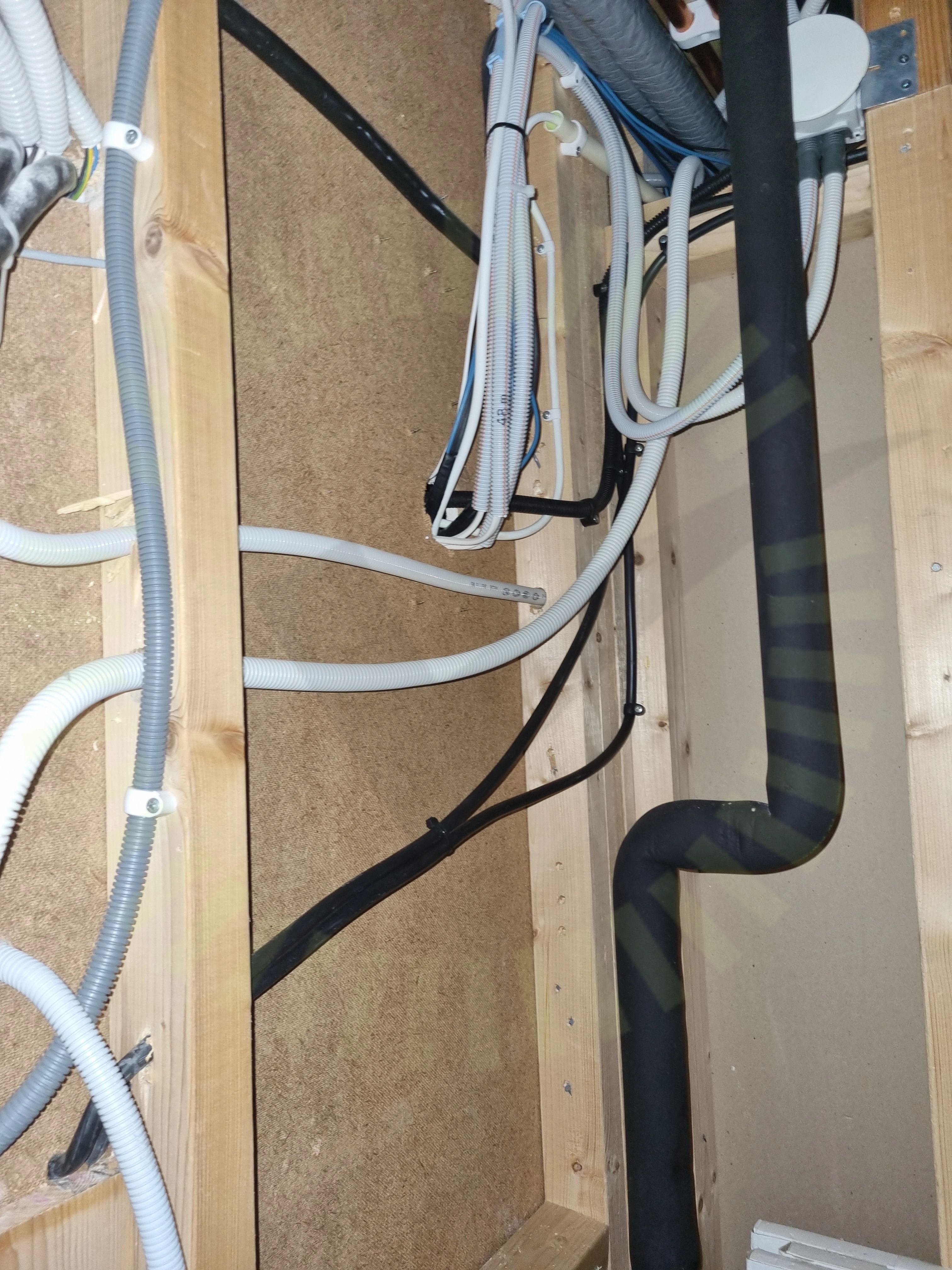

7.2 AC Kablage förläggning
Inte godkänd
AC kablage är inte lämpligt uppfäst.

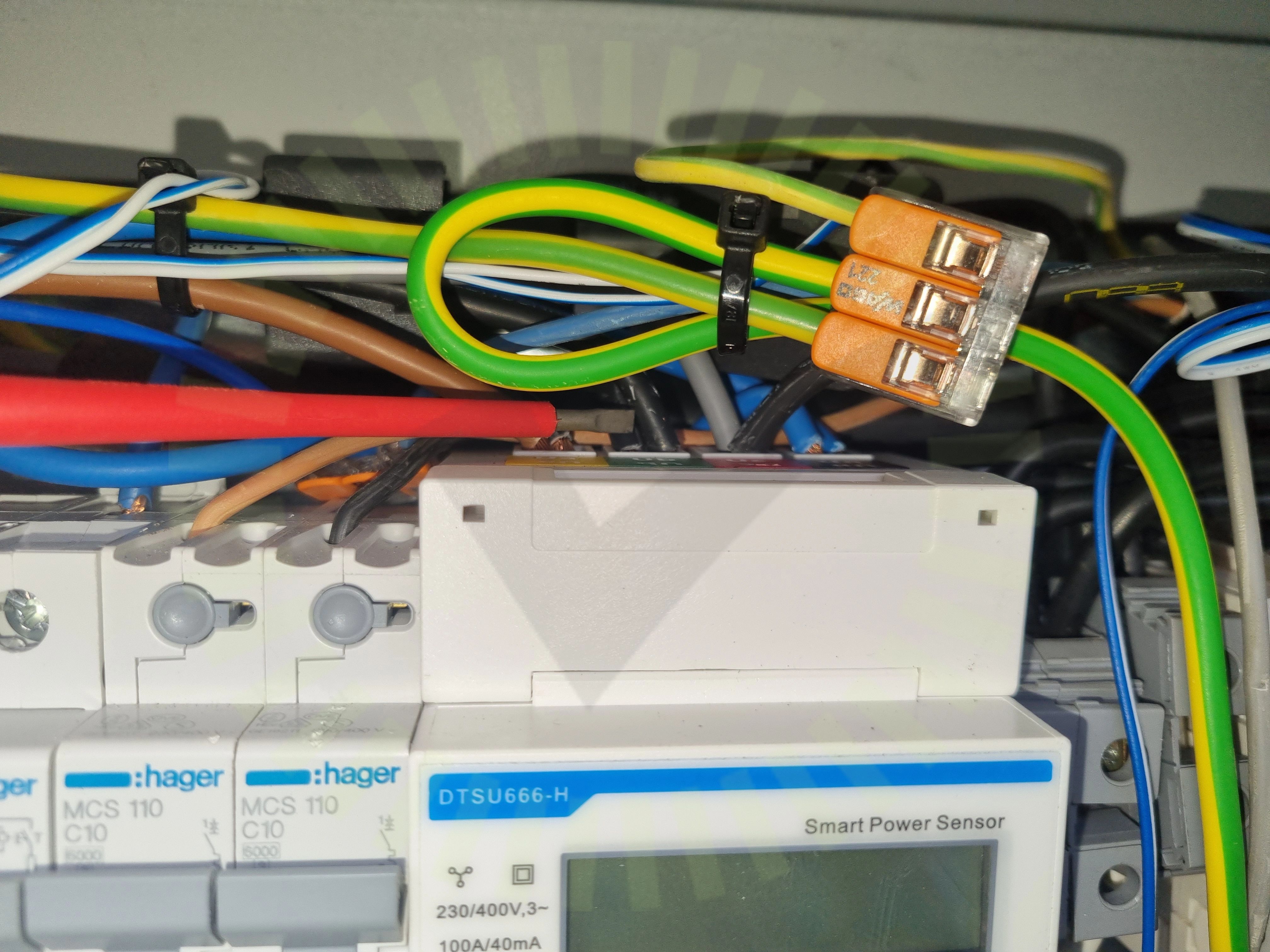

7.3 Ledare anslutna
Inte godkänd
Ledare är inte fastsäkrade i plint. Ledare sitter löst i anslutning till smartmätare och även neutralledare från elbilsladdare sitter löst

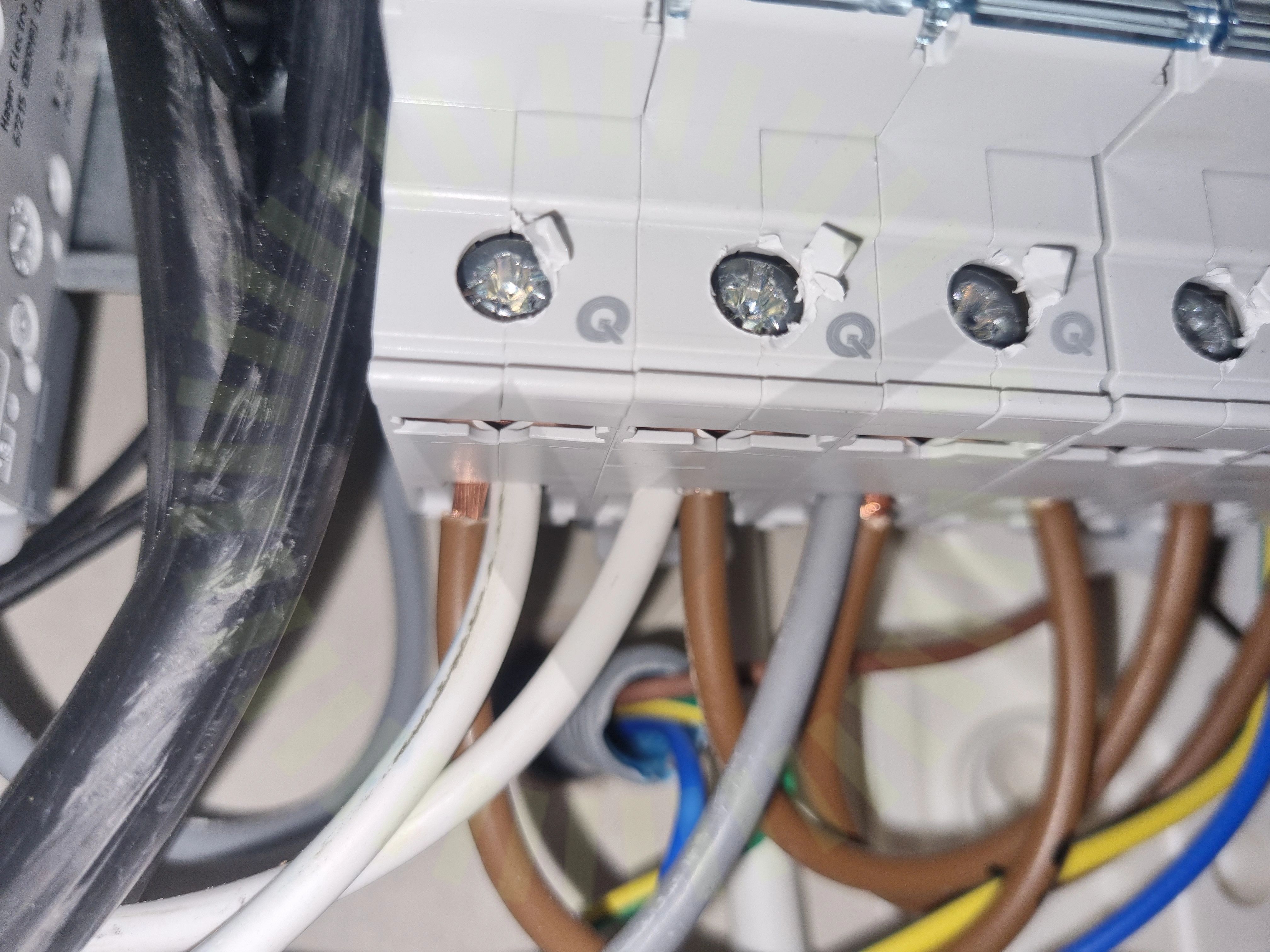

7.4 Uppskalad ledare
Inte godkänd
Ledare är olämpligt långt uppskalade. Ledare till säkringar för växelriktare.
