Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Solcellen.nu

Datum

16 februari 2023

Ort

Ängelholm, Skåne län
Dragavlastade
Kabeluppfästning
Fästenas placering
86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM60S21-XXX/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare DC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/27

1.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 700mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

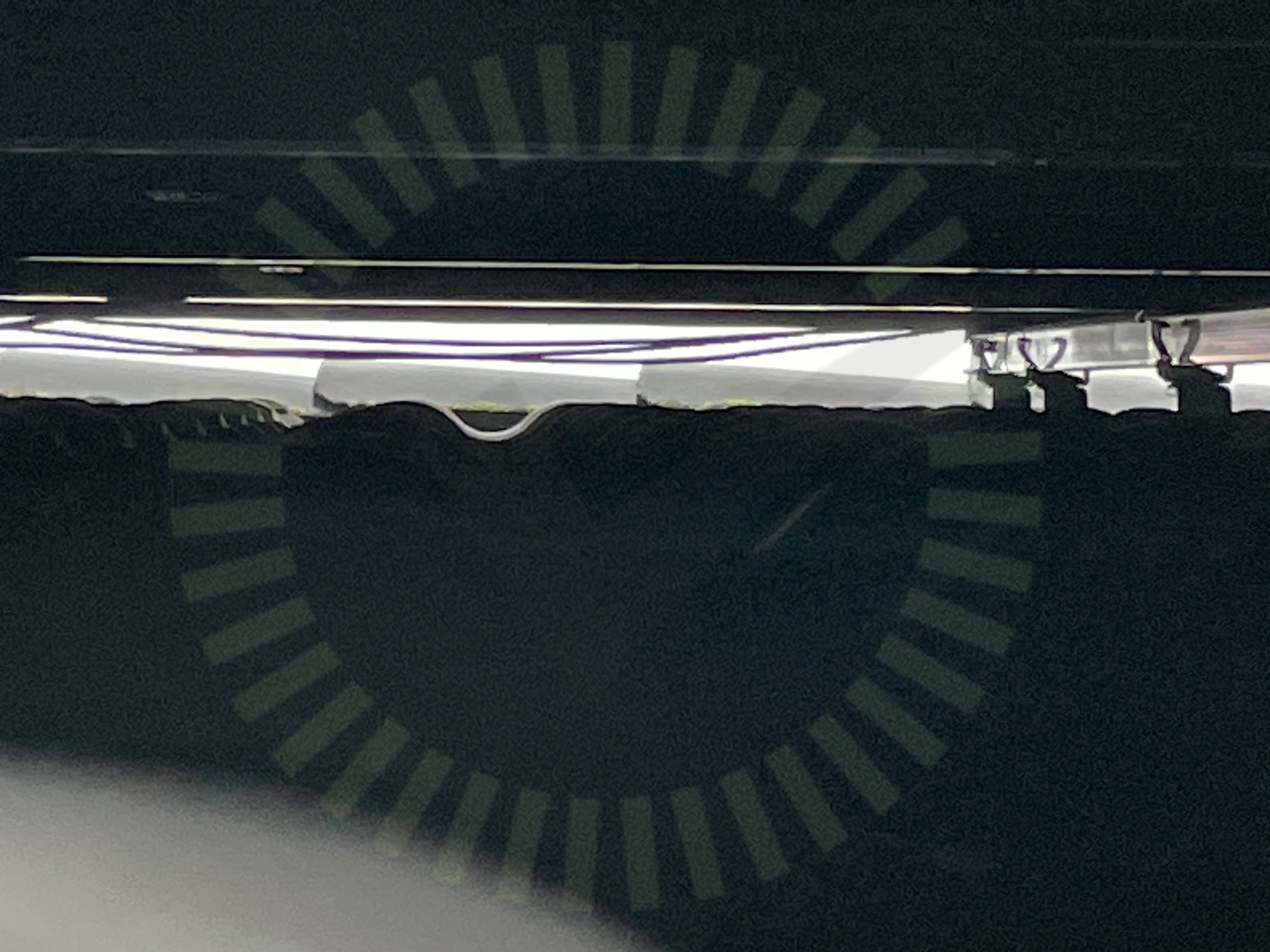

Kabeluppfästning

1.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

1.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/27
Anpassade takpannorBärläktFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

JA Solar: JAM60S21-XXX/MR

Anmärkningar

2/15

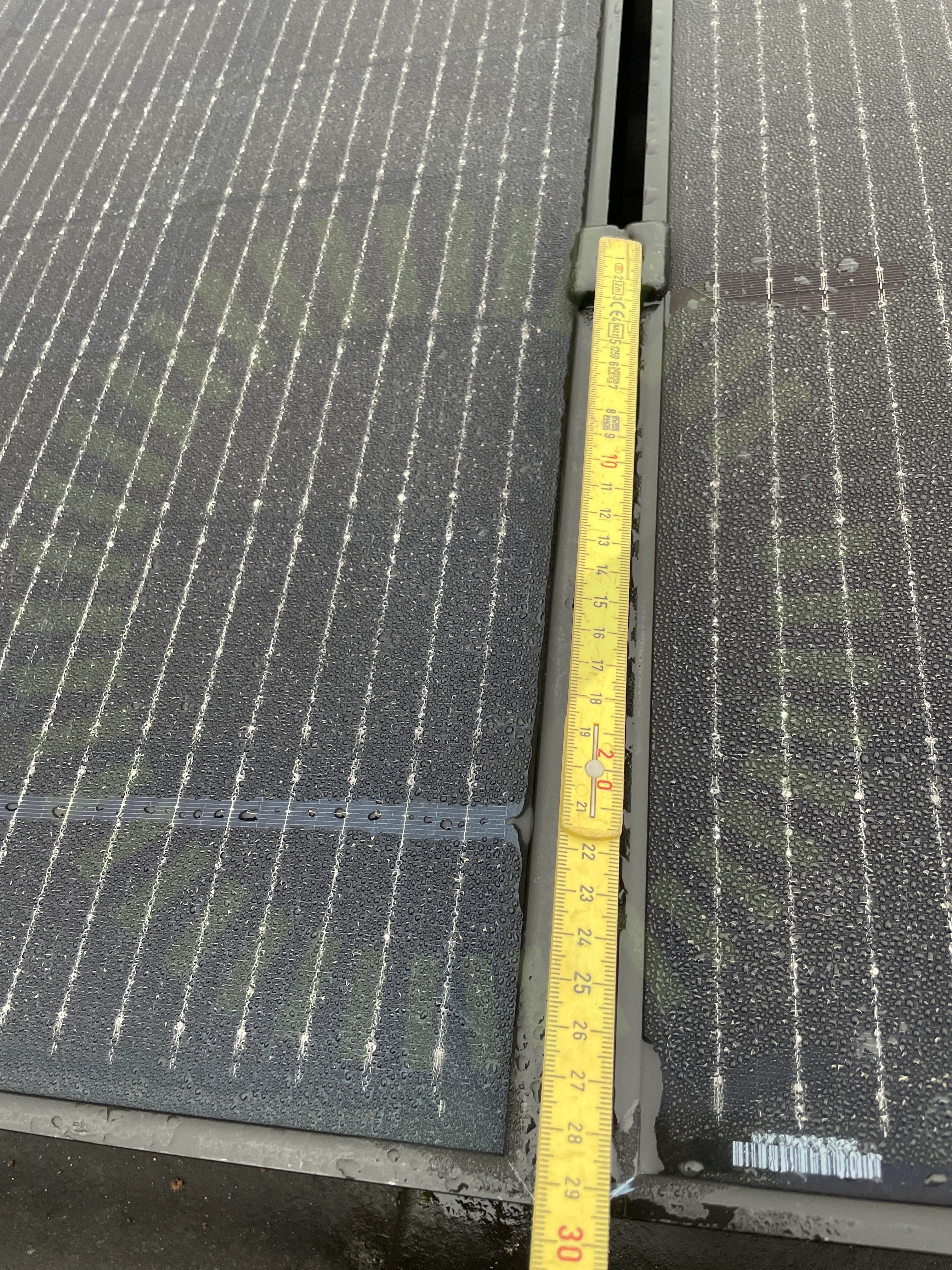

Fästenas placering

2.1 Fästenas placering

Inte godkänd

Fästen är ej monterade inom klämzon, uppmätt mått till fäste 290mm

Tillverkarens anvisningar
Dragavlastade

2.2 Dragavlastade

Inte godkänd

Kablage ej dragavlastade när de kommer ut från panel

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15
Avstånd till ytaDräneringshålFästenas storlekFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramSkuggaSpänningar i ramSträngförläggningYttre påverkan

SunGrow: SBR(XXX)

Anmärkningar

1/8
Infästning

3.1 Infästning

Rekommendation

Batteri ej infäst i vägg (Inget krav på denna modulhöjd, endast rekommendation)

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

7/8
AvståndKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

8/31
Avståndskrav

4.1 Avståndskrav

Inte godkänd

För kort avstånd mellan växelriktarna, uppmätt mått 300mm

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.
DC Förläggning

4.2 DC Förläggning

Inte godkänd

Slang för DC kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)
DC Genomföringar

4.3 DC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)
DC Yttre påverkan

4.4 DC Yttre påverkan

Rekommendation

Mekaniskt skydd upp på vägg är av rekommendation

SS 436 40 00 (132.5)
Förskruvningar och anslutningar

4.5 Förskruvningar och anslutningar

Inte godkänd

Kontakter för hårt spända

Tillverkarens anvisningar

4.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.7 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)
Varning för likspänning

4.8 Varning för likspänning

Inte godkänd

Märkning saknas på båda växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

23/31
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvtalBakomliggande materialDC Kablage egenskaperDC Skador på kabelHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
