Besiktningsrapport
9.2
Installation genom
Solcellen.nu
Datum
16 februari 2023
Ort
Ängelholm, Skåne län
Avståndskrav
Förskruvningar och anslutningar
Varning för likspänning
+ 3
82% godkända
18% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Batteri
Anmärkningar
1/8

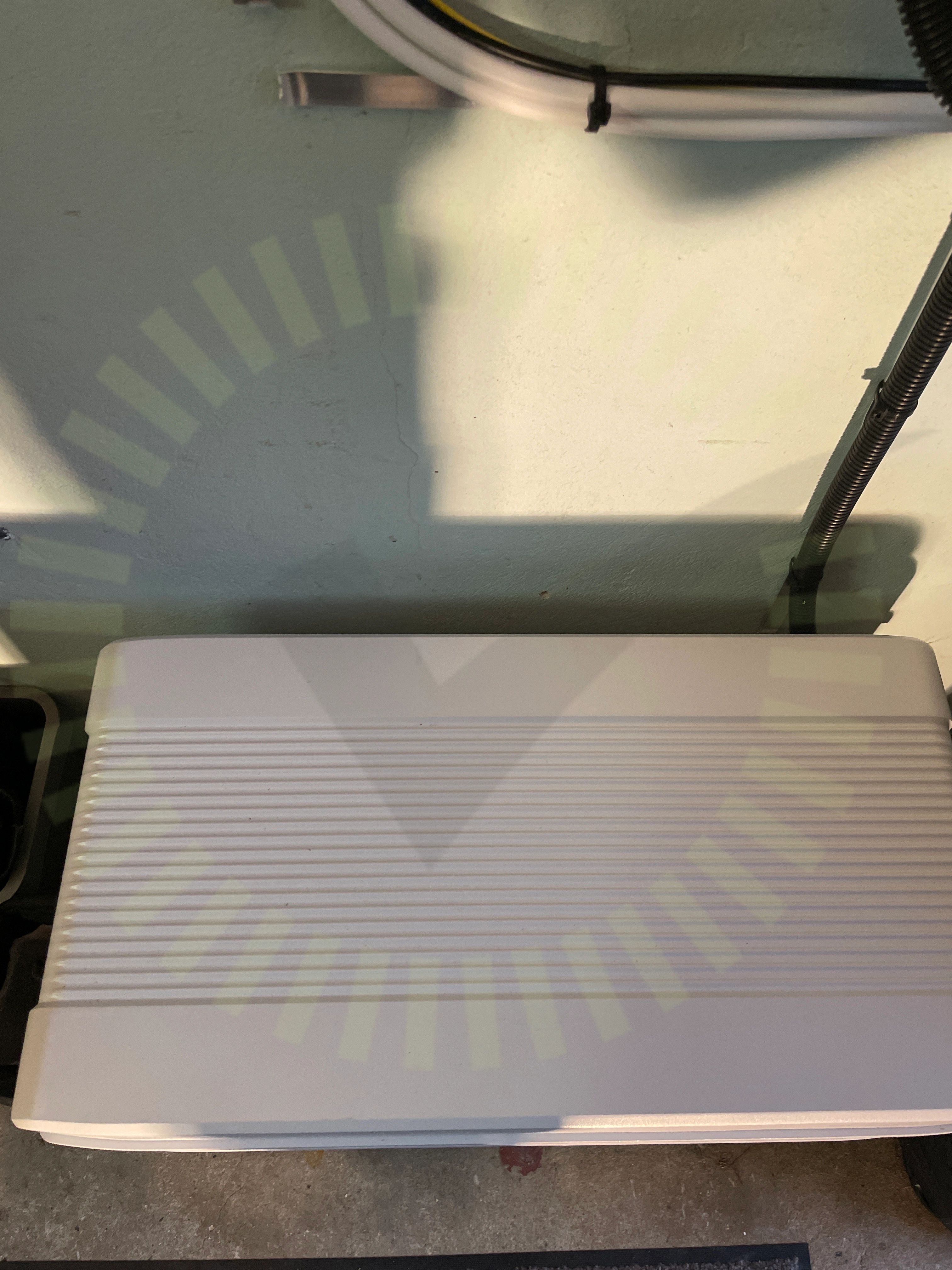

2.1 Infästning
Rekommendation
Batteri ej infäst i vägg (Inget krav på denna modulhöjd, endast rekommendation)
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.
Godkända kontrollpunkter
7/8
Avstånd
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Märkning saknas på båda växelriktare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
7/26
4.1 Avståndskrav
Inte godkänd
För kort avstånd mellan växelriktarna, uppmätt mått 300mm
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.

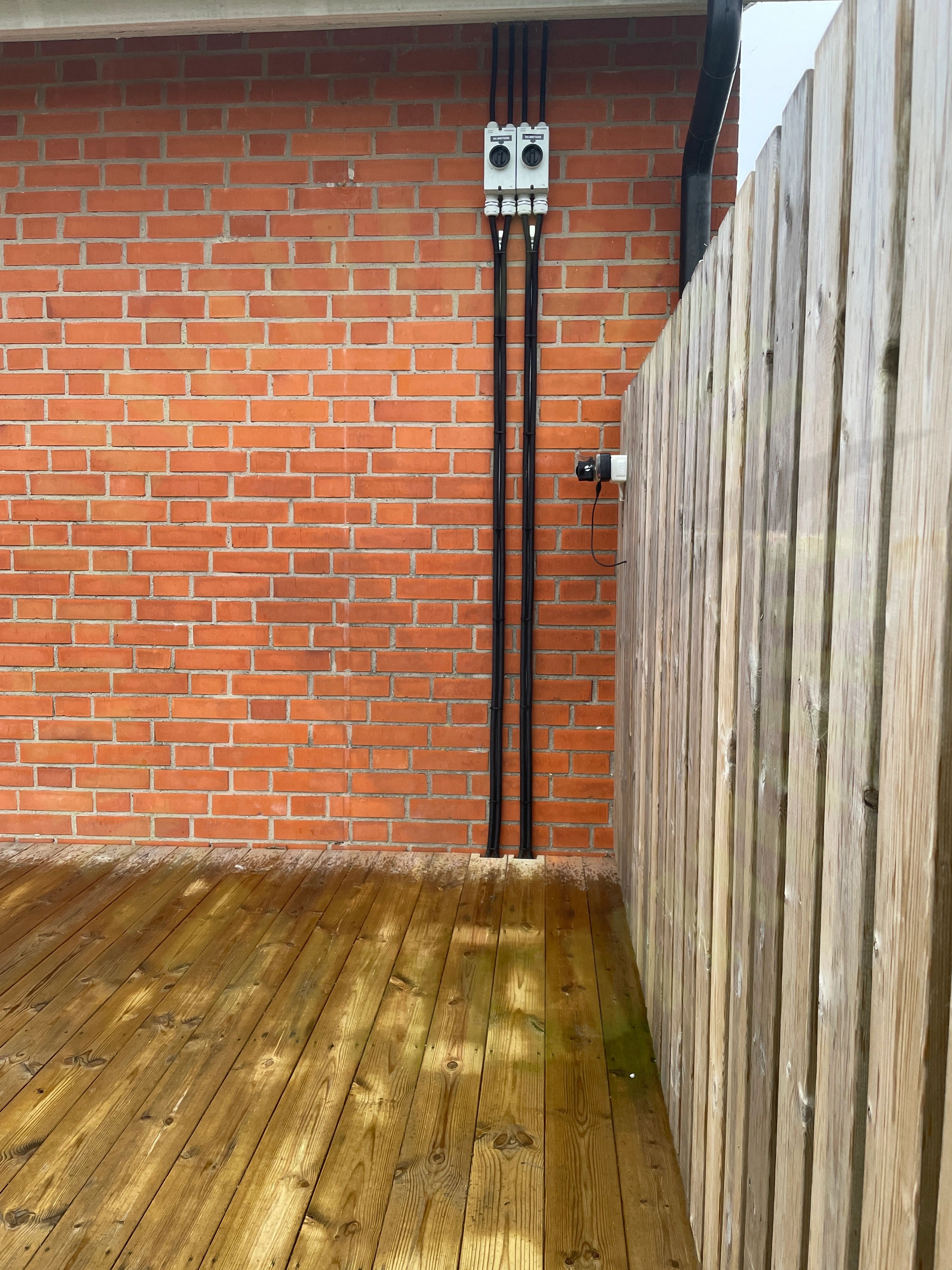

4.2 DC Yttre påverkan
Rekommendation
Mekaniskt skydd upp på vägg är av rekommendation
SS 436 40 00 (132.5)

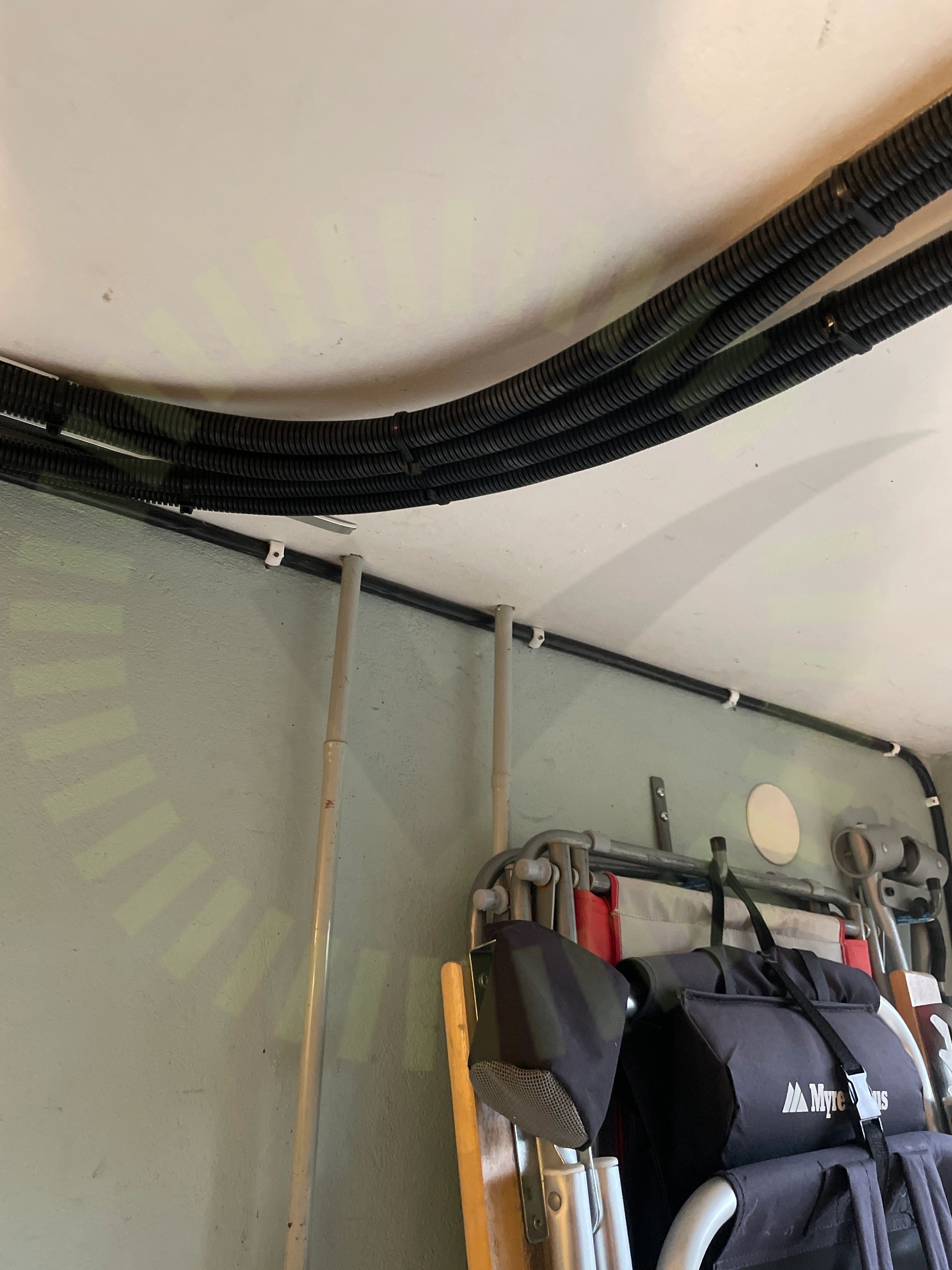

4.3 DC Förläggning
Inte godkänd
Slang för DC kablage ej uppfäst med tillräckligt stöd
SS 436 40 00 (522.8.4)

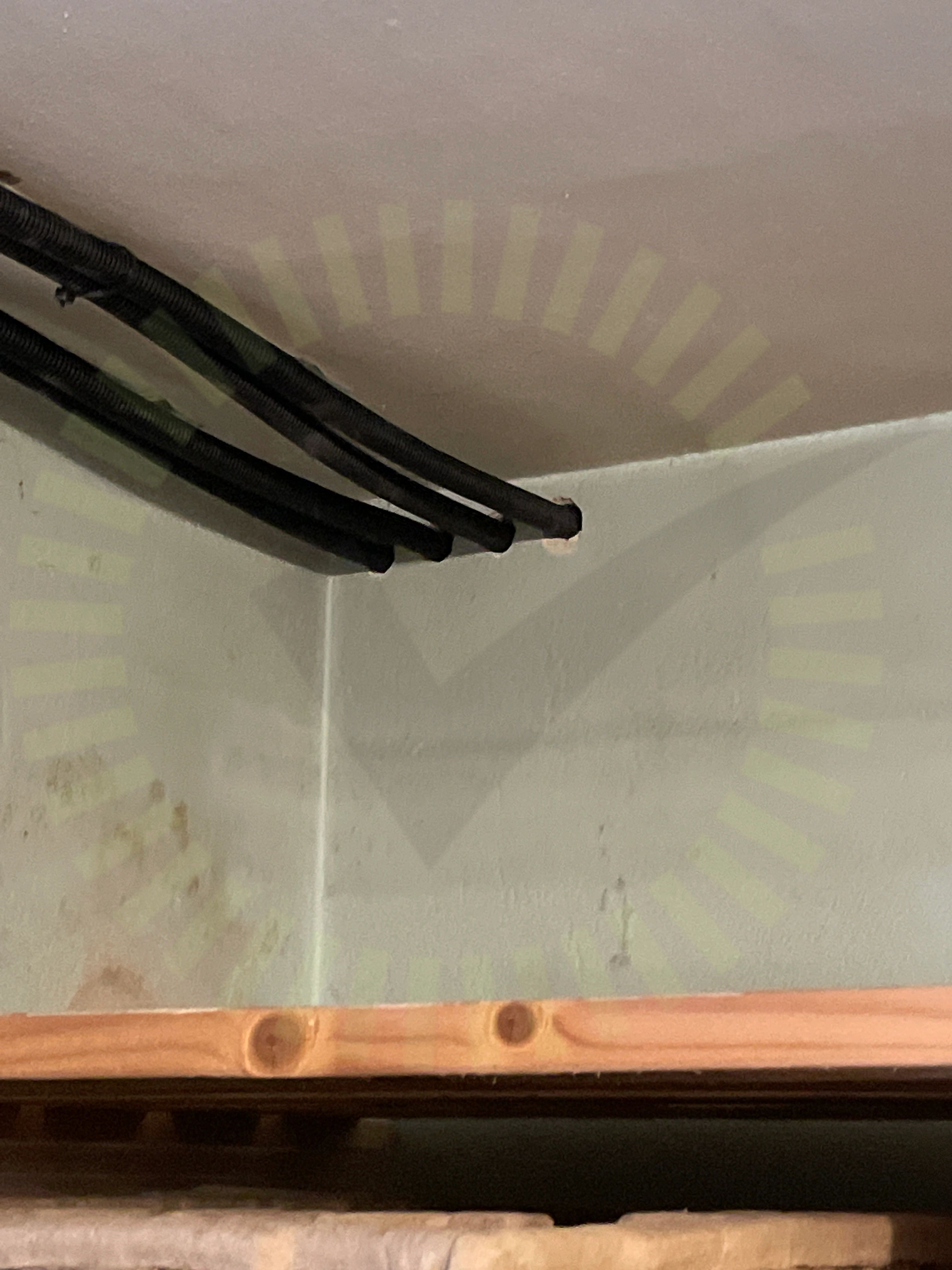

4.4 DC Genomföringar
Inte godkänd
Hål ej tätade
SS 436 40 00 (527.2.1)

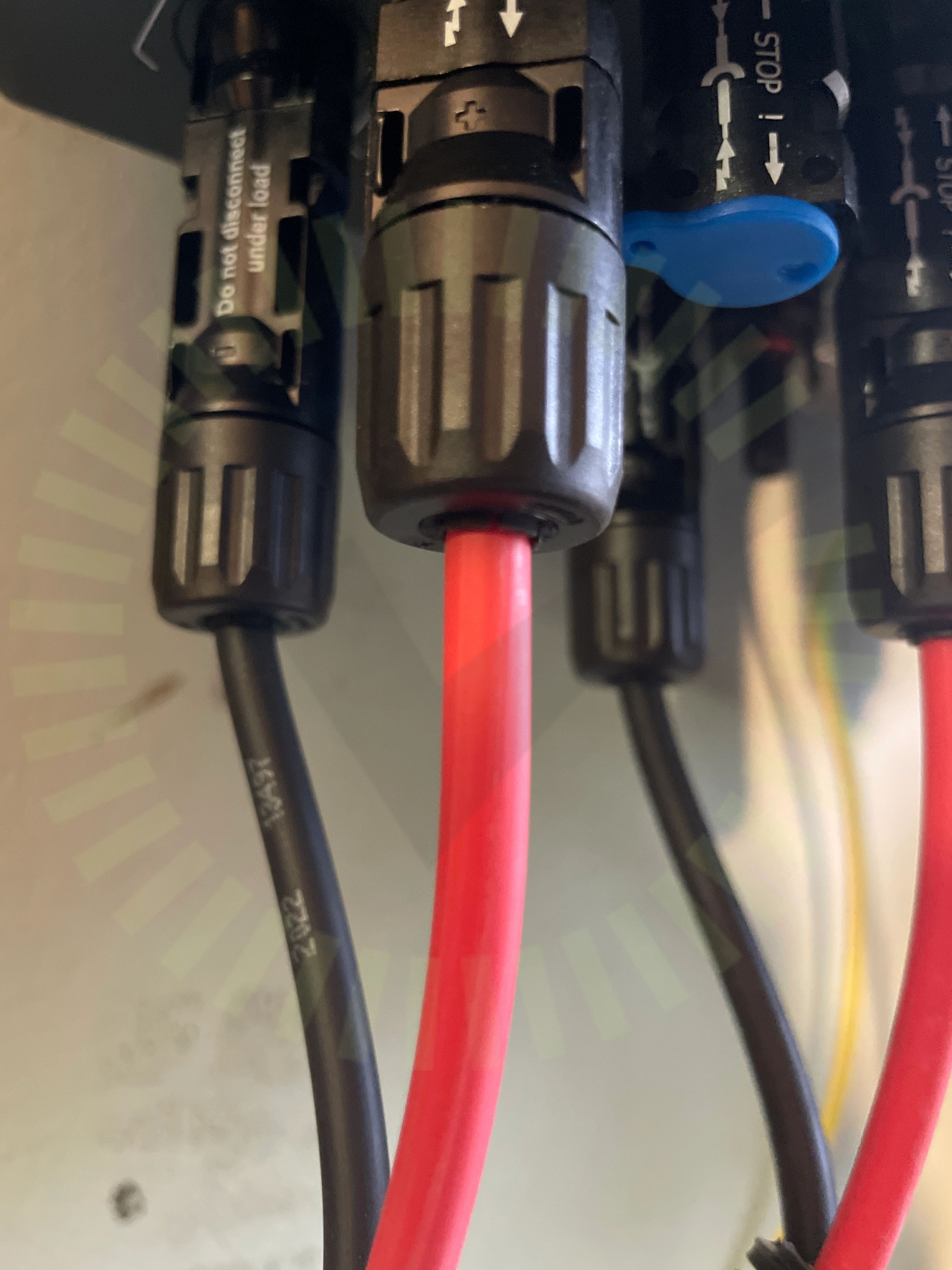

4.5 Förskruvningar och anslutningar
Inte godkänd
Kontakter för hårt spända
Tillverkarens anvisningar
4.6 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
4.7 Strängschema
Inte godkänd
Strängschema saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
19/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Bakomliggande material
DC Kablage egenskaper
DC Skador på kabel
Huvudsäkring
Infästning av växelriktare
Jordning av chassi
Kabel
Ledare fastspända
Miljökrav
Märkning
Säkring
Vinkel
Växelriktarens kontakter
