Besiktningsrapport

7.4

Installation av

Electrotec Energy

Datum

29 januari 2024

Ort

Varberg, Hallands län

Takstolsinfästning

Förbindelse av kontakter

Kopplingslåda böjradie

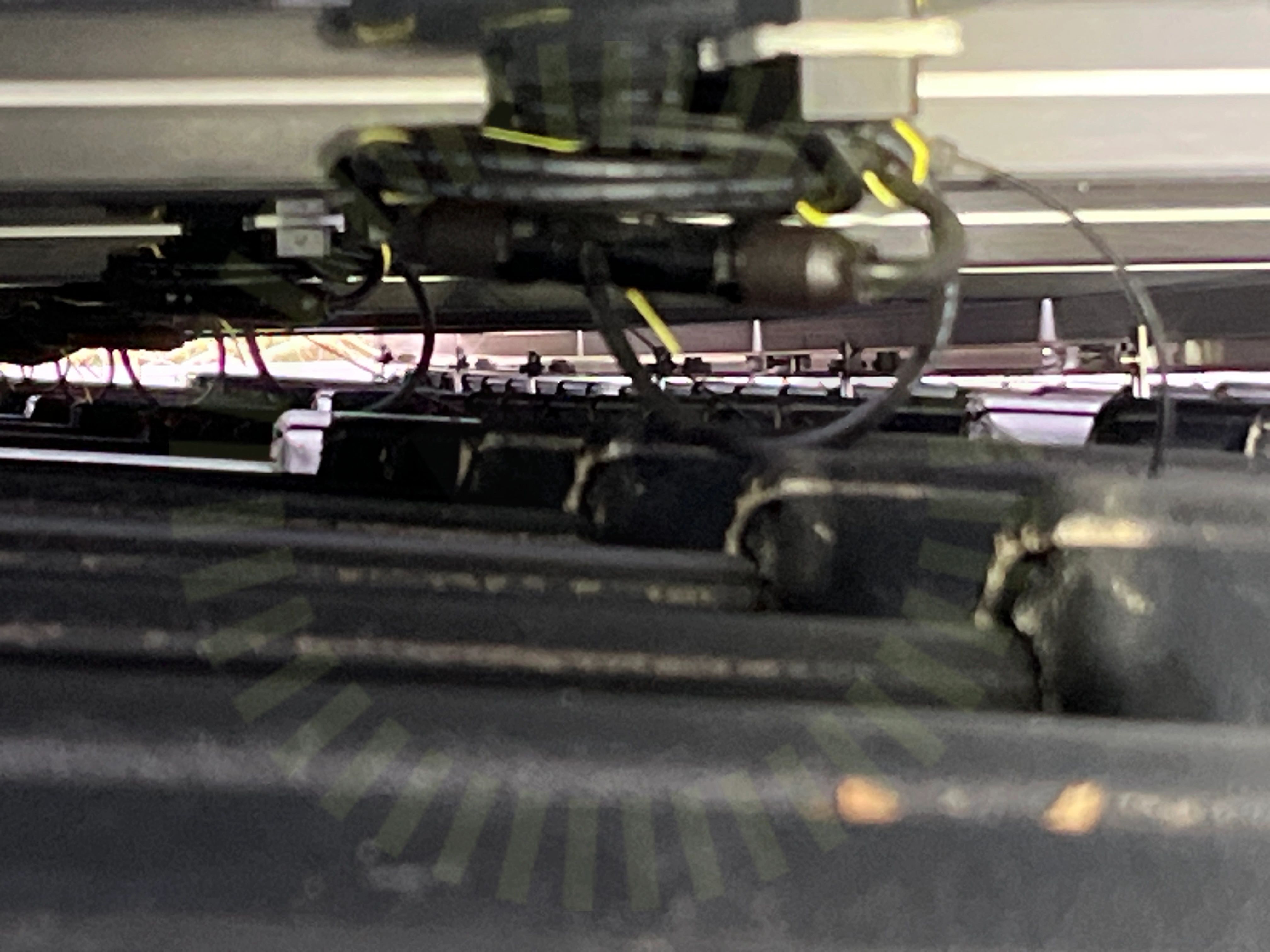

+ 13

80% godkända

20% ej godkända

Om installationen

Paneler

Leapton: LP182*182-M-60-MH

Montagesystem

Unisolar: Tile Roof

Växelriktare

SMA: SUNNY TRIPOWER 8.0 / 10.0

Tillbehör

Undercentral

Installerad av Electrotec Energy som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Leapton: LP182*182-M-60-MH (18)Tak 1, Unisolar: Tile Roof (23)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Leapton: LP182*182-M-60-MH

Anmärkningar

6/18

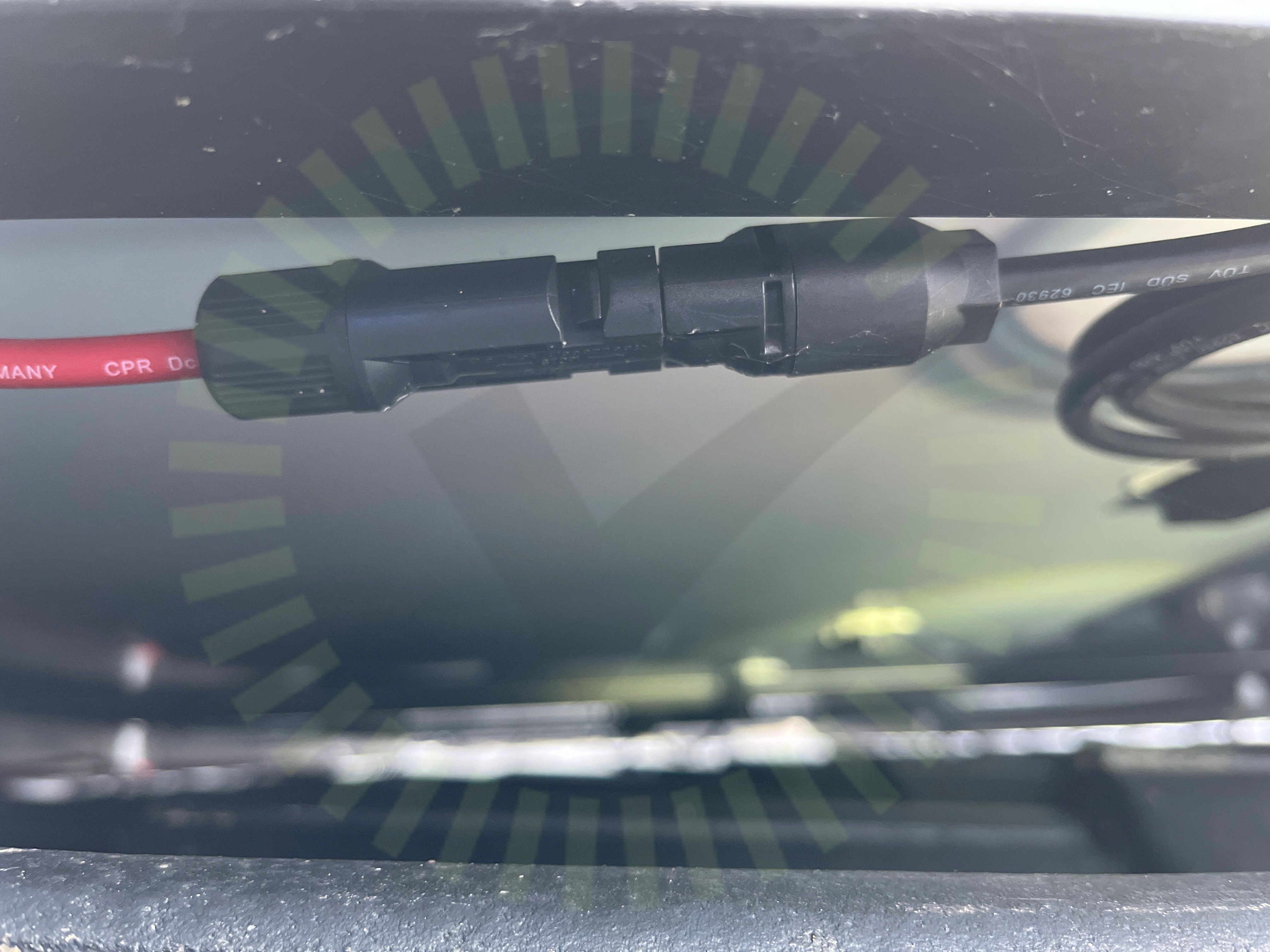

2.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

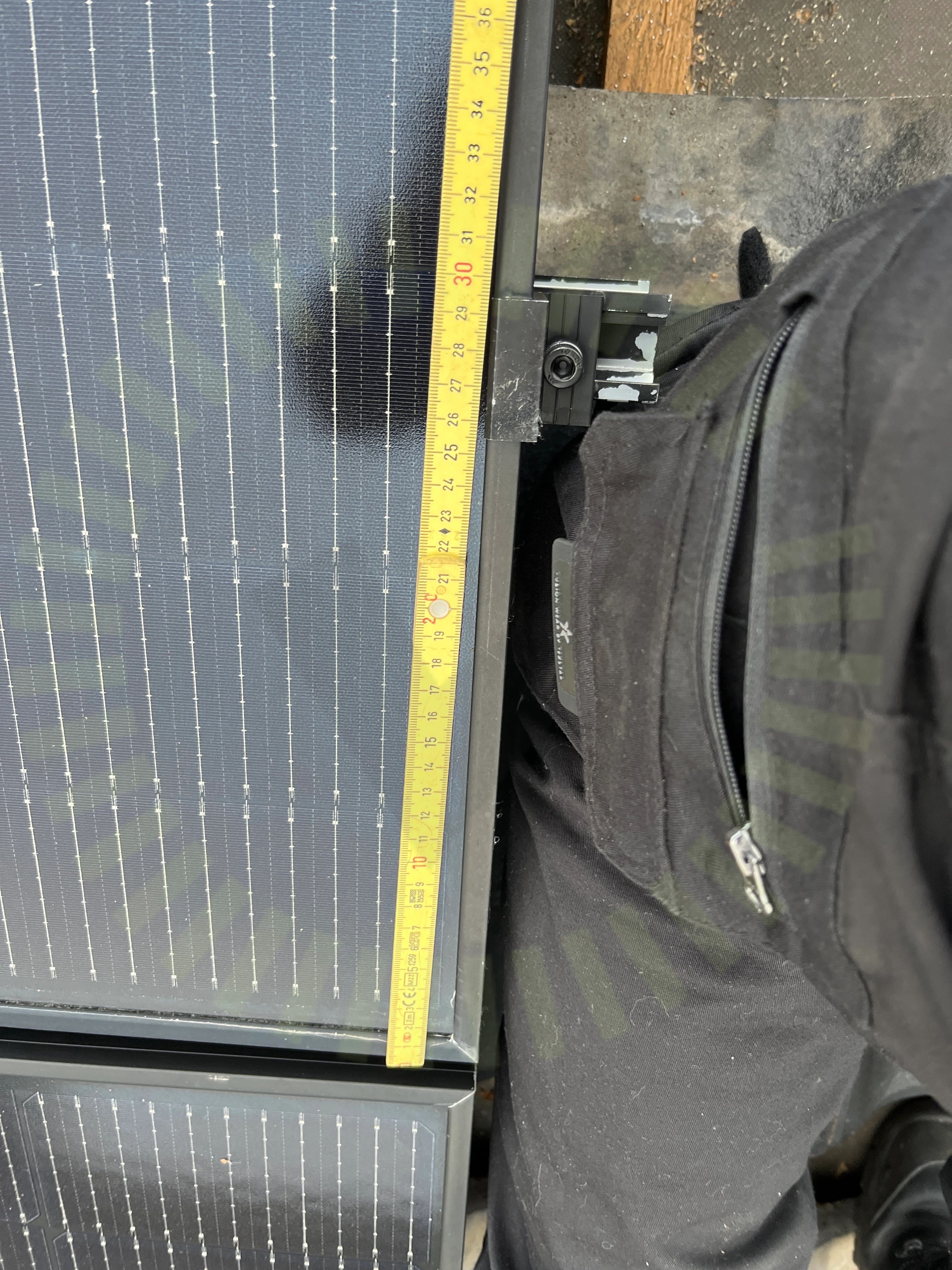

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Leapton: Installation & Maintenance 2023 V4, Sida 15-17

2.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

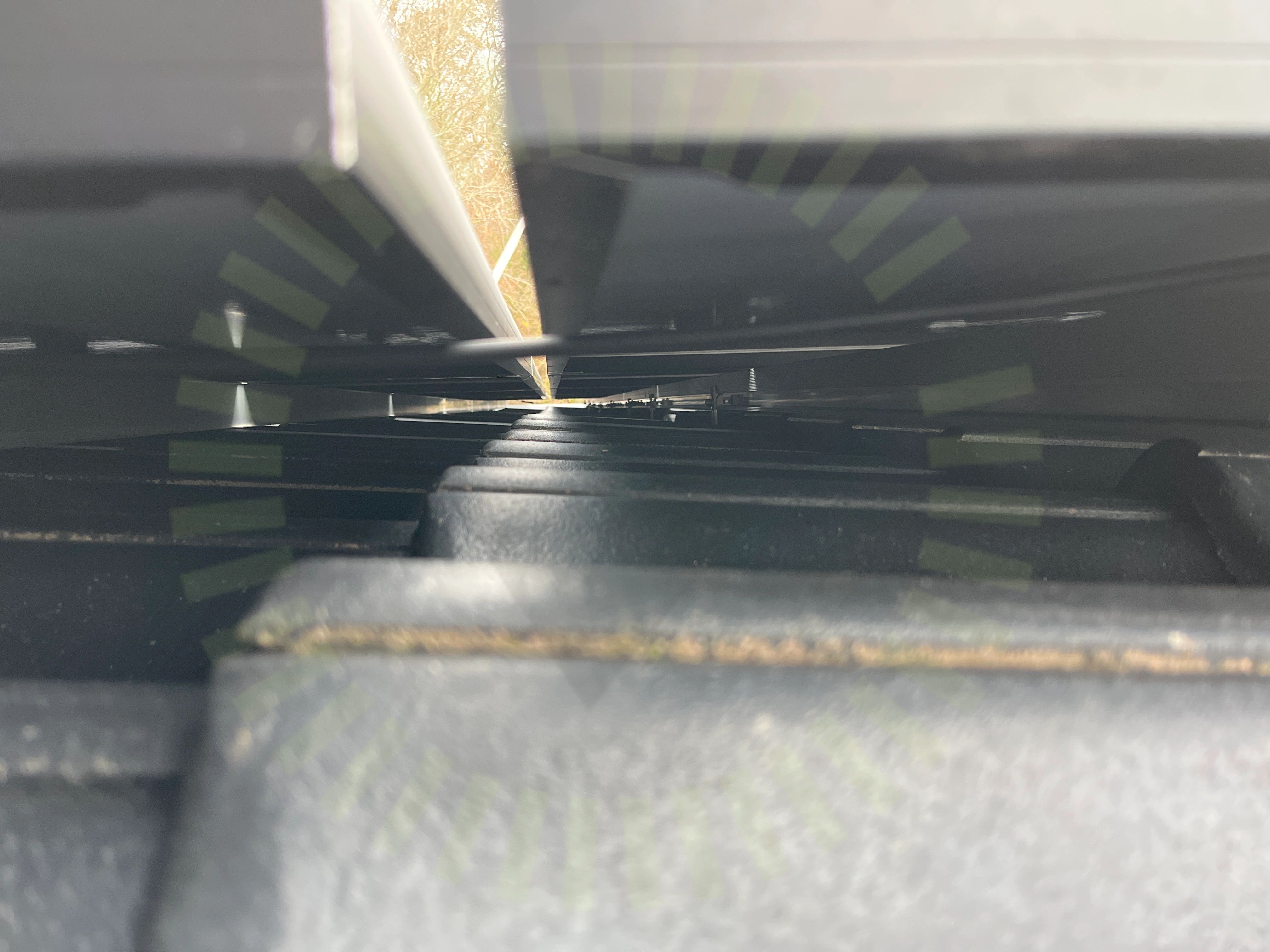

2.5 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

2.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Tak 1, Unisolar: Tile Roof

Anmärkningar

7/21

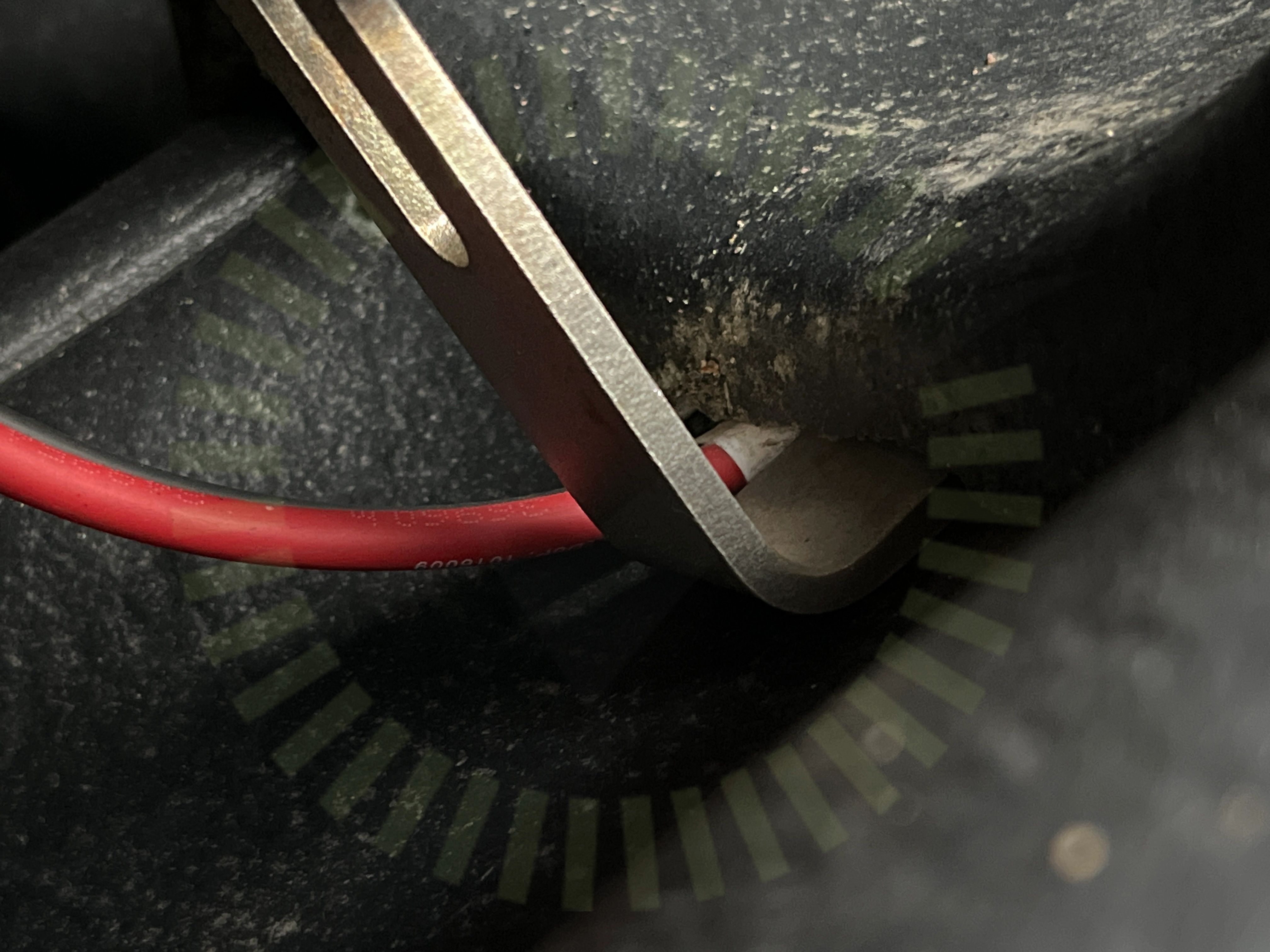

3.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt skyddad med bara eltejp.

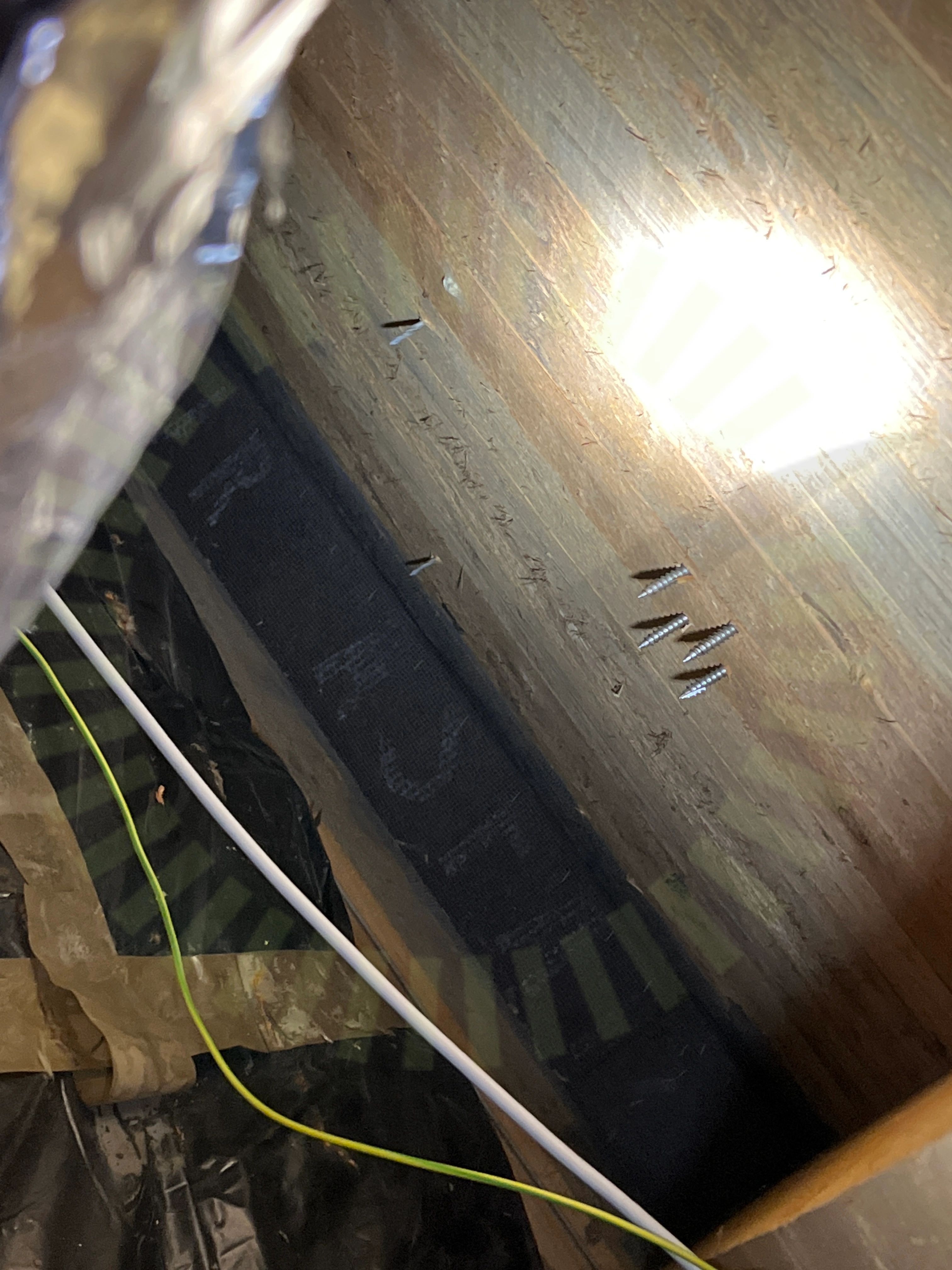

3.2 Infästning utanför takstol

Inte godkänd

Infästning utanför takstolen är inte godkänt.

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

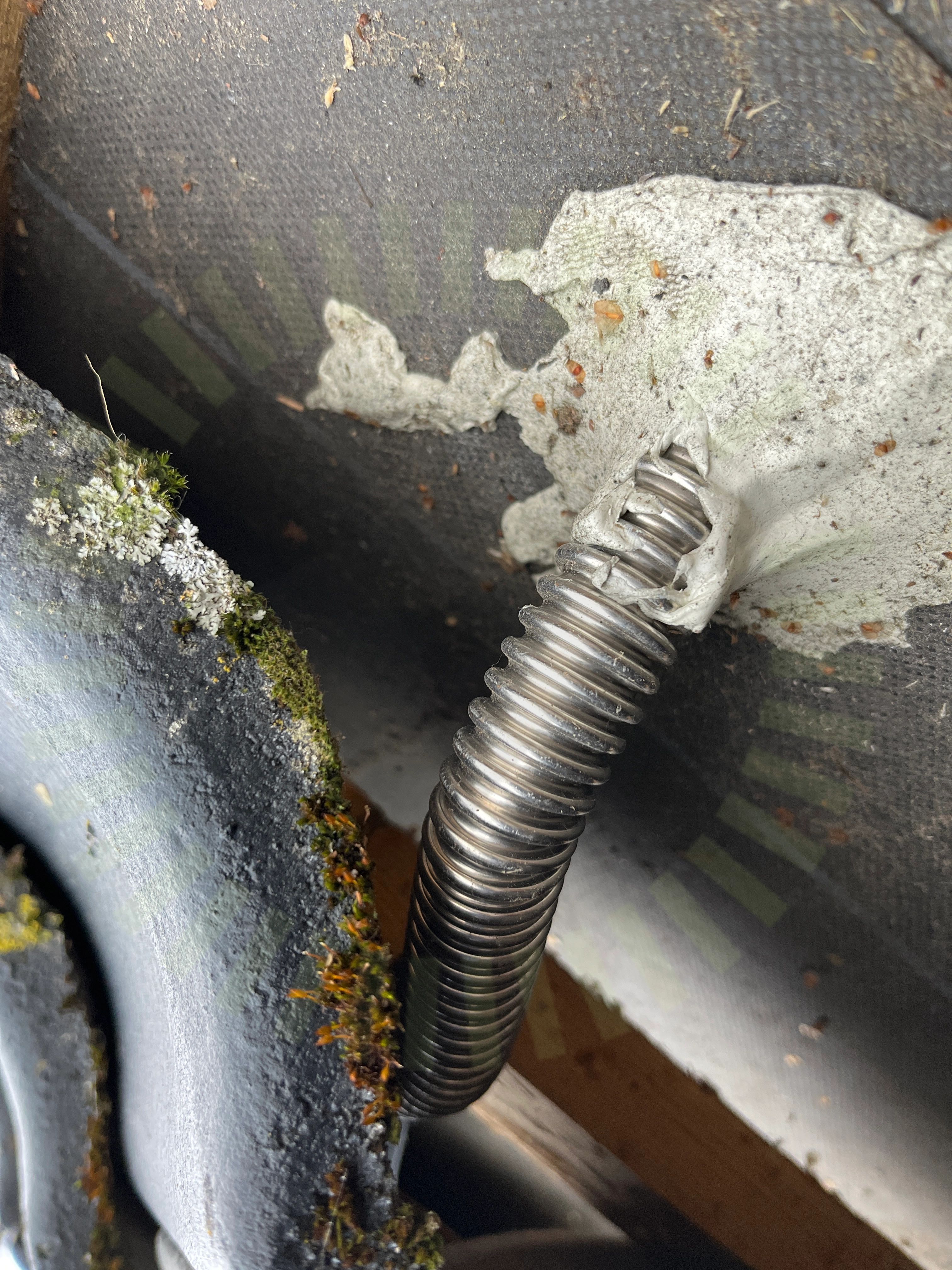

3.4 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

3.5 Takstolsinfästning

Inte godkänd

Takkroken är inte infäst med korrekt antal skruvar. Skruvar har även missat takstolen.

Unisolar: Tile roof installation guide, Sida 2-4

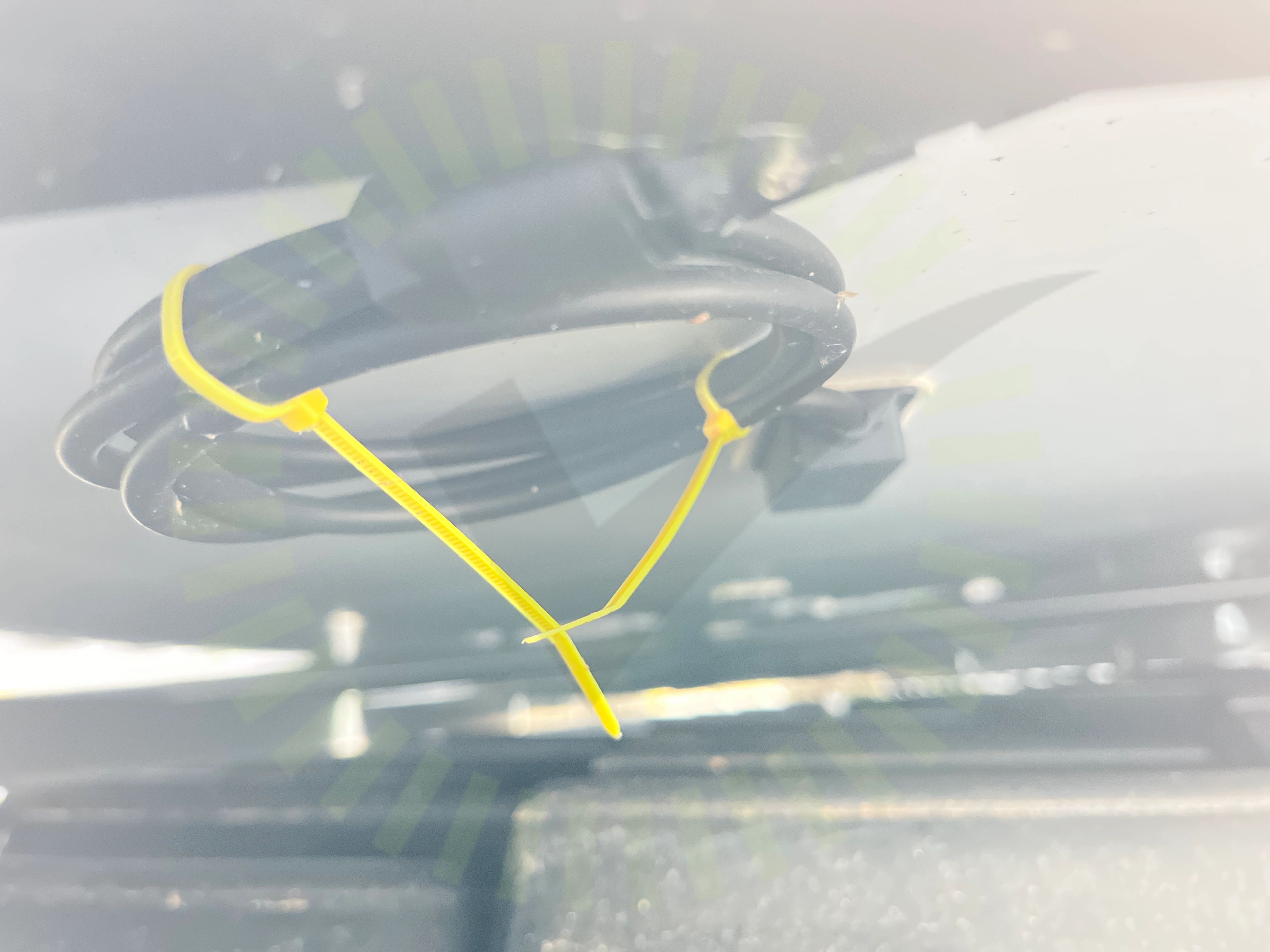

3.6 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

3.7 Takkrokarnas CC

Inte godkänd

Takkrok är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt ca 150cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/21

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underliggande takpanna

Ändklämmor

Undercentral

Anmärkningar

1/6

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

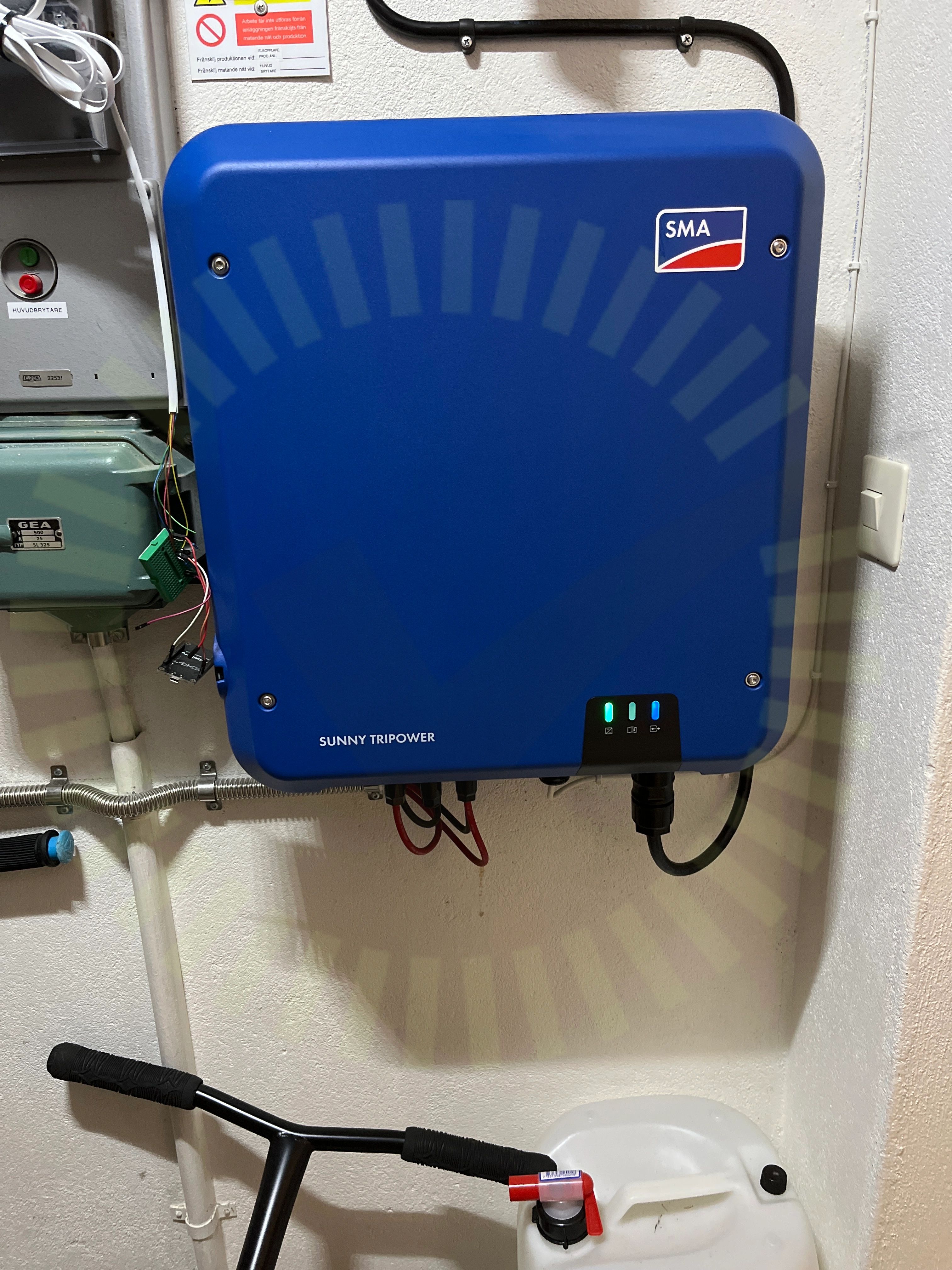

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/37

6.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

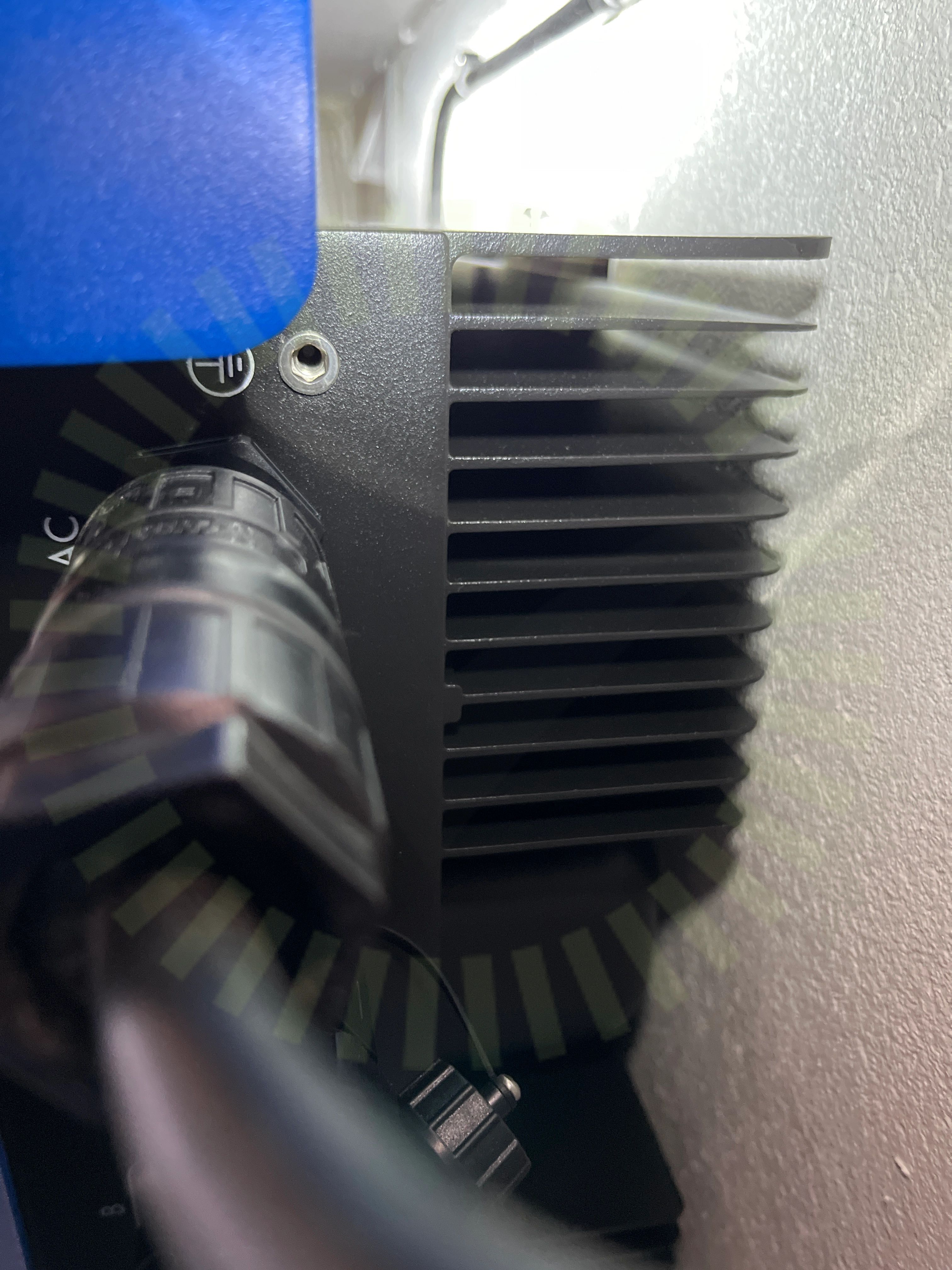

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Manual V 1.7, Sida 33

Godkända kontrollpunkter

35/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Närliggande material

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
