Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

GoSol Energi

Datum

1 mars 2023

Ort

Vallentuna, Stockholms län
Takkrokarnas CC
Fästens placering
Mittklämma rätt förläggning
94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-72HBB/-V
OptimerareFerroAmp: SSO 8kW
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Läktfästen
VäxelriktareFerroAmp: FerroAmp 14kVA
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

2/32
Fästens placering

1.1 Fästens placering

Inte godkänd

600mm från panelkant till klämma

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Fästens placering

1.2 Fästens placering

Inte godkänd

640mm från klämma till panelkant

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

30/32
DräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmans överlappningKlämmans överlappningKlämmornas storlekKlämmornas storlekKontakterKontakterKopplingslådaKopplingslådaPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

FerroAmp: FerroAmp 14kVA

Anmärkningar

1/32
DC Genomföringar

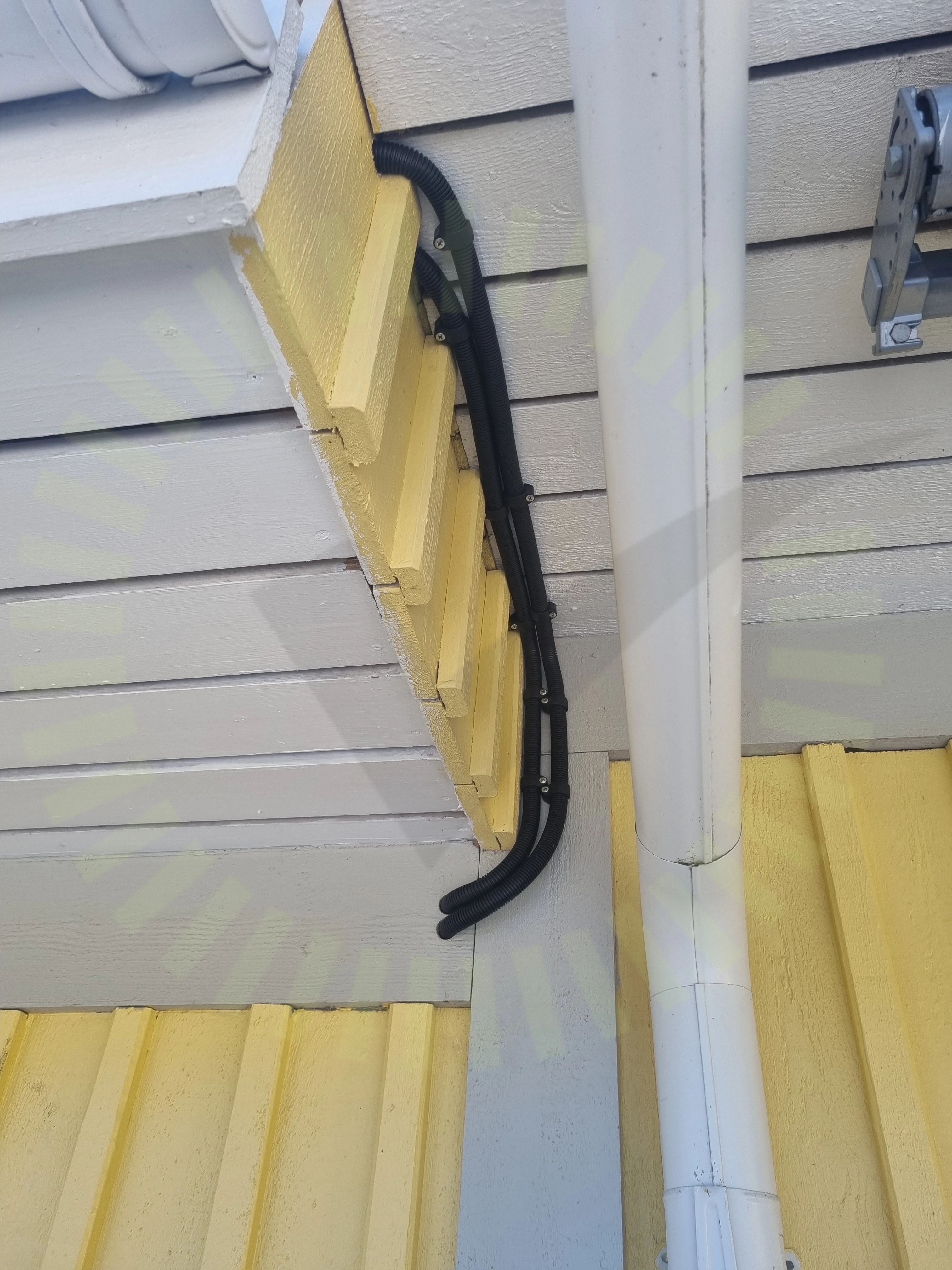

2.1 DC Genomföringar

Inte godkänd

ej tätat genom vägg till garage

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

31/32
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningMätprotokoll DCSträngschemaStrömtransformatorerSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Weland Stål: Läktfästen

Anmärkningar

3/23
Skenornas infästning

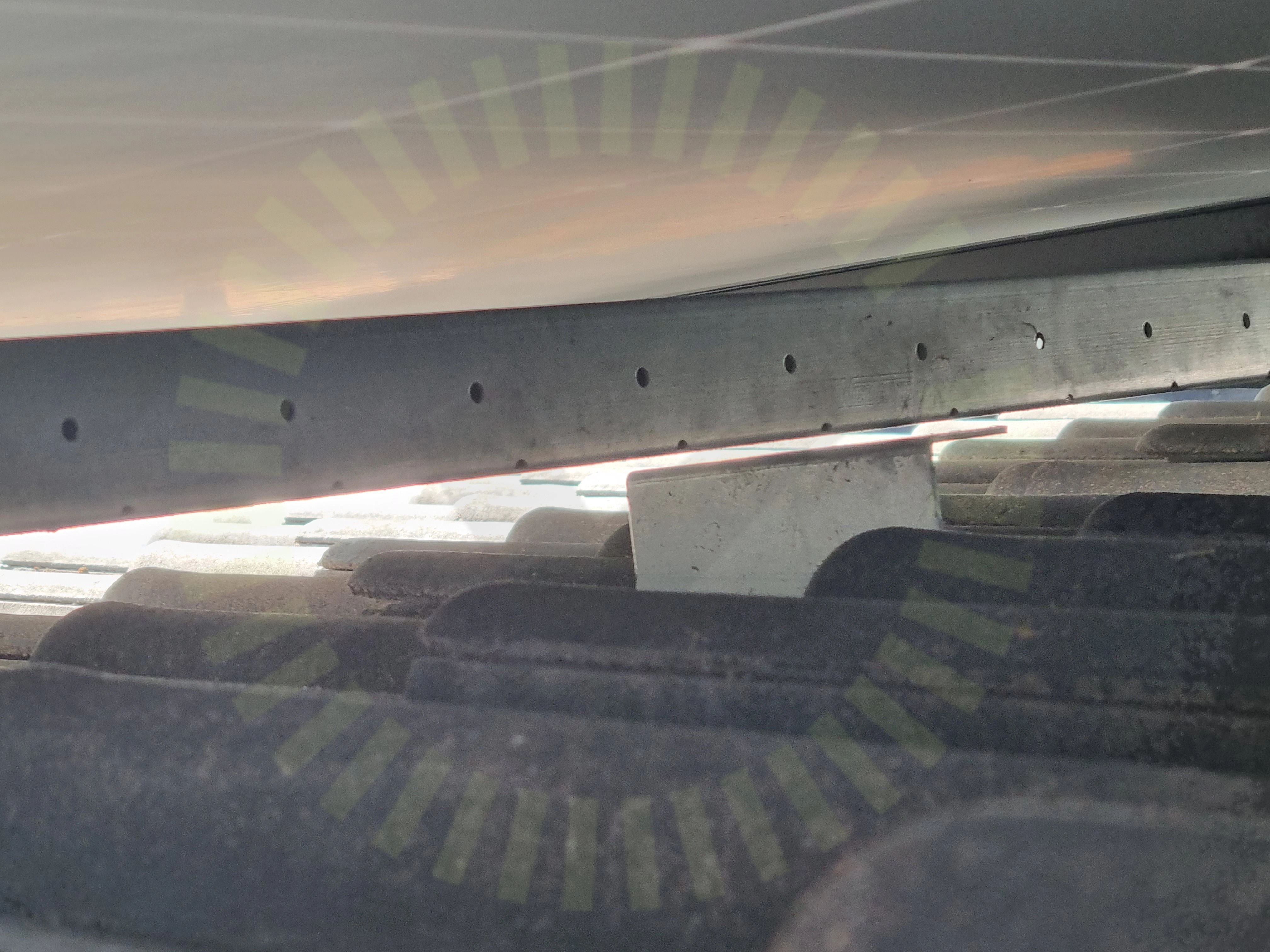

4.1 Skenornas infästning

Inte godkänd

Ej fastsatt i fäste på panelfält 1.1, i vindlast 3 ,saknas skruvar.

MA5104. Sid 1 (1) | Version 4 - 221101
Skenskarvar

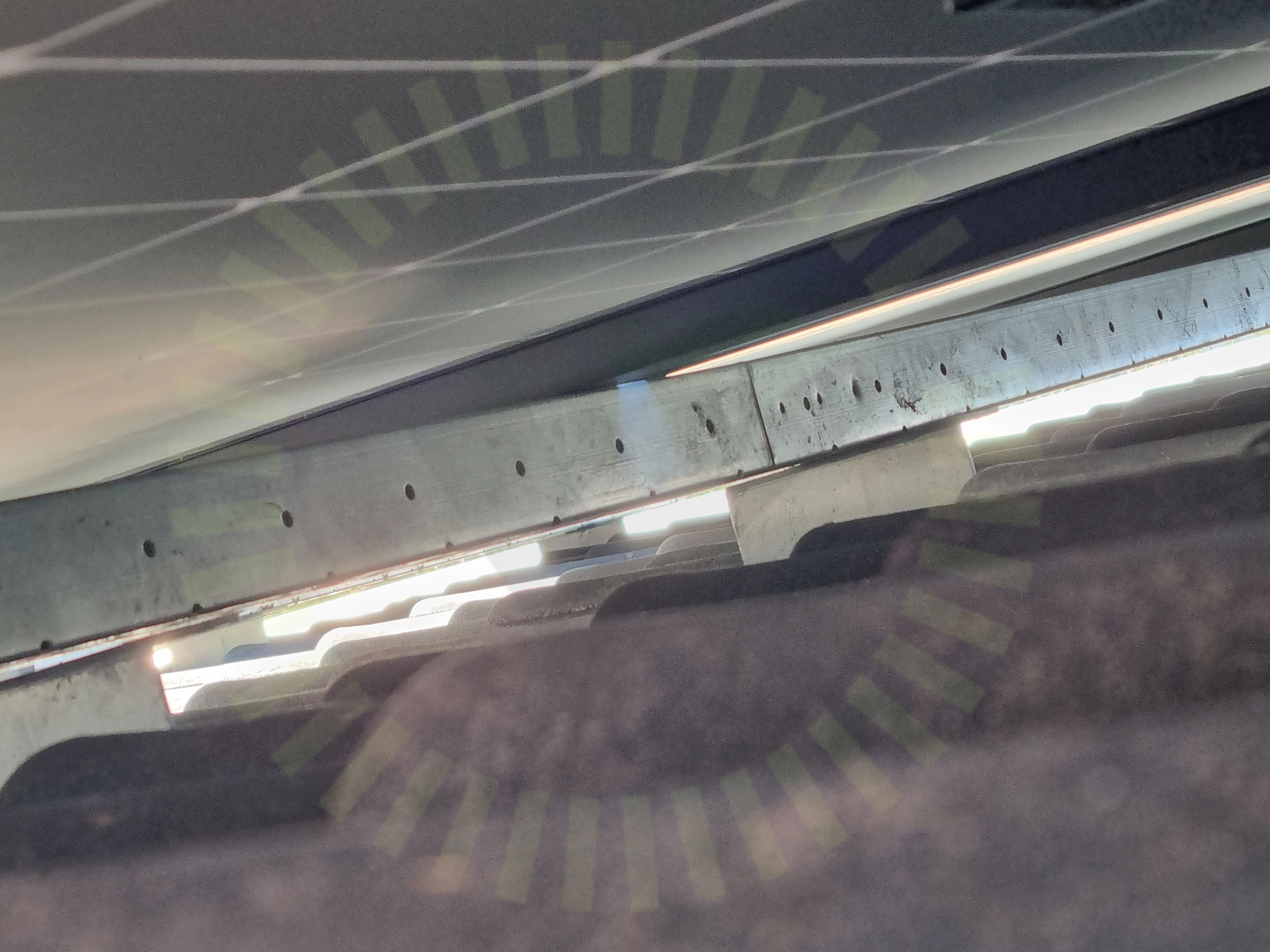

4.2 Skenskarvar

Inte godkänd

Saknas skruv skenskarv panelfält 1.1 i vindlast 3

MA5104. Sid 1 (1) | Version 4 - 221101
Takkrokarnas CC

4.3 Takkrokarnas CC

Inte godkänd

Sektion 1.1 i vindlast dokument 2 med 4 paneler har 900cc ska vara 600 cc på ena sidan.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

20/23
Främmande materialKabeluppfästningLäktinfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas överhängSkenornas överhäng korslagerSkyddSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
