Besiktningsrapport

9.4

Installation genom

EGEN ENERGI AB

Datum

22 mars 2024

Ort

Åkarp, Skåne län

Skenskarv

Kabeluppfästning

95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av EGEN ENERGI AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/20

3.1 CC infästningar

Inte godkänd

Infästningar sitter på 180 cm CC där det enligt Lastberäkningen skulle varit 165 cm.

MA1008 Sid 1 (1) | Version 3 - 220218

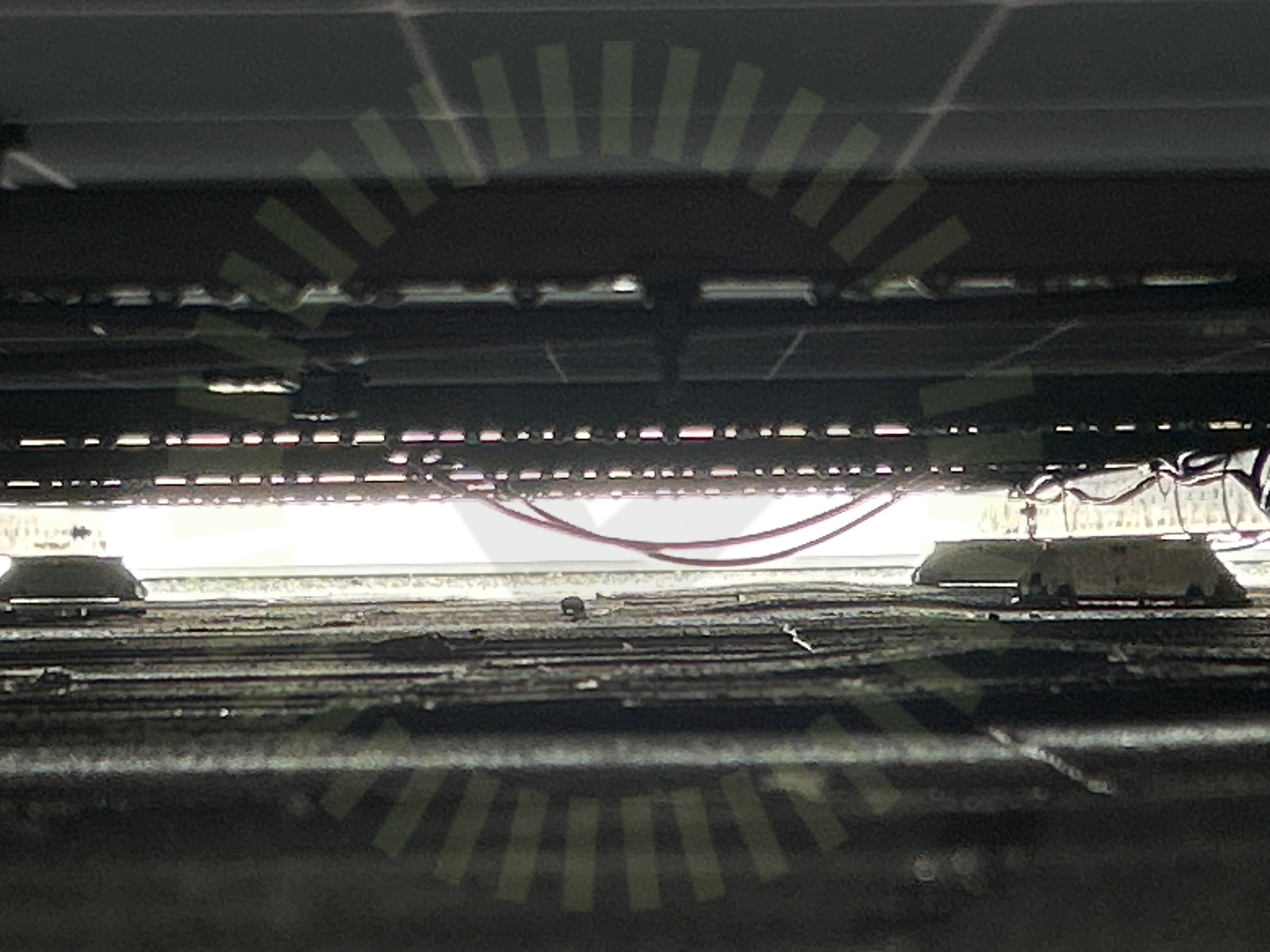

3.2 Kabeluppfästning

Inte godkänd

Kablar är bristfälligt uppfästa.

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skruvar saknas.

MA5103 Sid 1 (2) | Version 4 - 201103

Godkända kontrollpunkter

17/20

Använd tätskiktsdukC-profilFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/29

5.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. PE märkning bortskrapad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

28/29

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
