Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Solcellen.nu

Datum

23 maj 2023

Ort

Kolmården, Östergötlands län
Genomföringar
Uppskalad ledare
Varning för likspänning
95% godkända5% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/44
Genomföringar

2.1 Genomföringar

Inte godkänd

Genomföring inte tätad. Från fasad skåp in till garage där växelriktare sitter

Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas. Vid växelriktare

SS 436 40 00 (712.514.102)

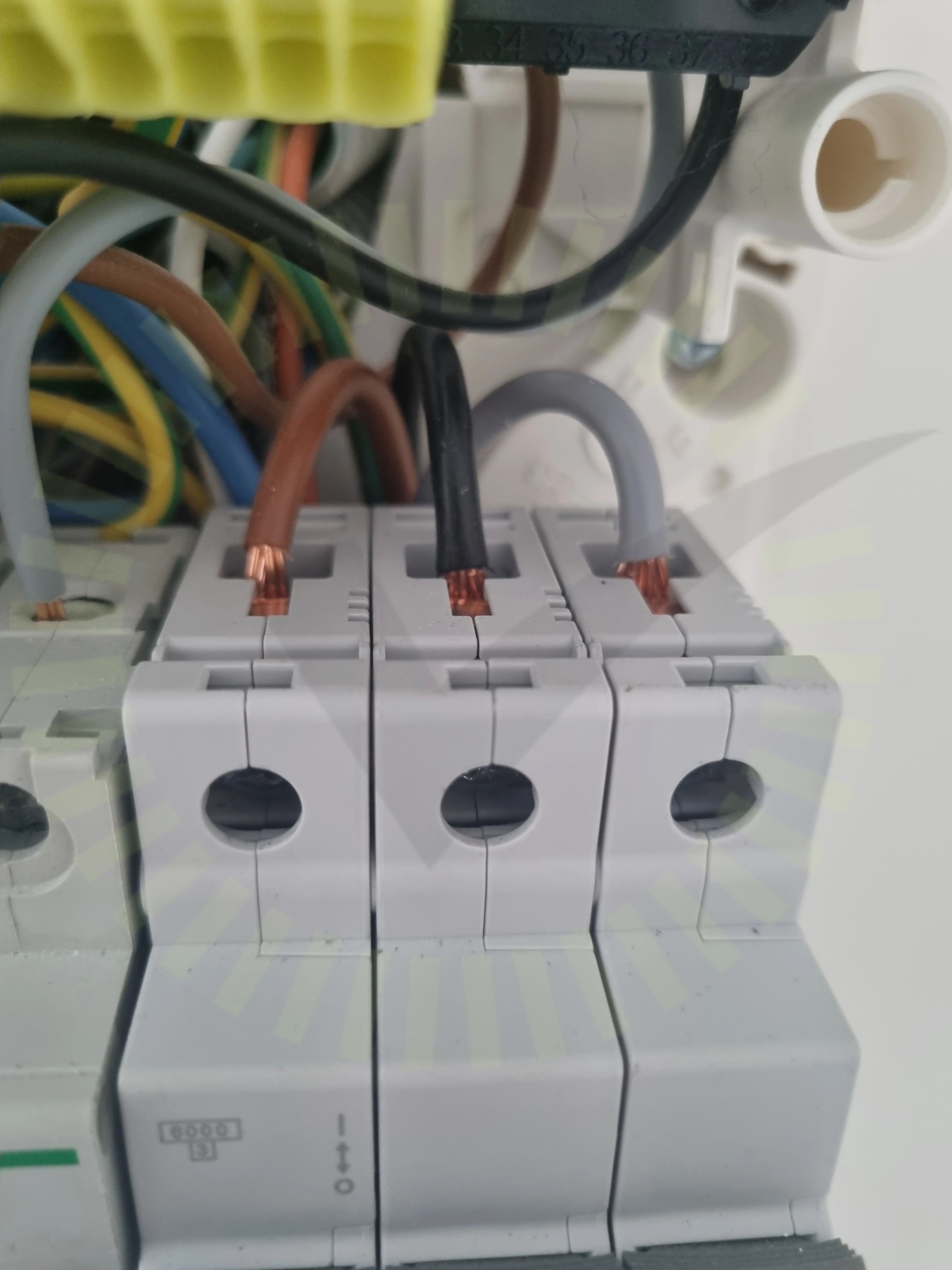

Uppskalad ledare

2.3 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

41/44
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
