1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Kund saknar fullständig information kring solcellsanläggningen hur batteri och växelriktare fungerar.
Avtal
Besiktningsrapport
8.7
Installation genom
GoSol Energi
Datum
14 juni 2024
Ort
Torslanda, Västra Götalands län
88% godkända12% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-54HBB
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
1/3Strängschema
DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
1/18
2.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för spänd.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Growatt: APX HV Battery System S2
Anmärkningar
1/15

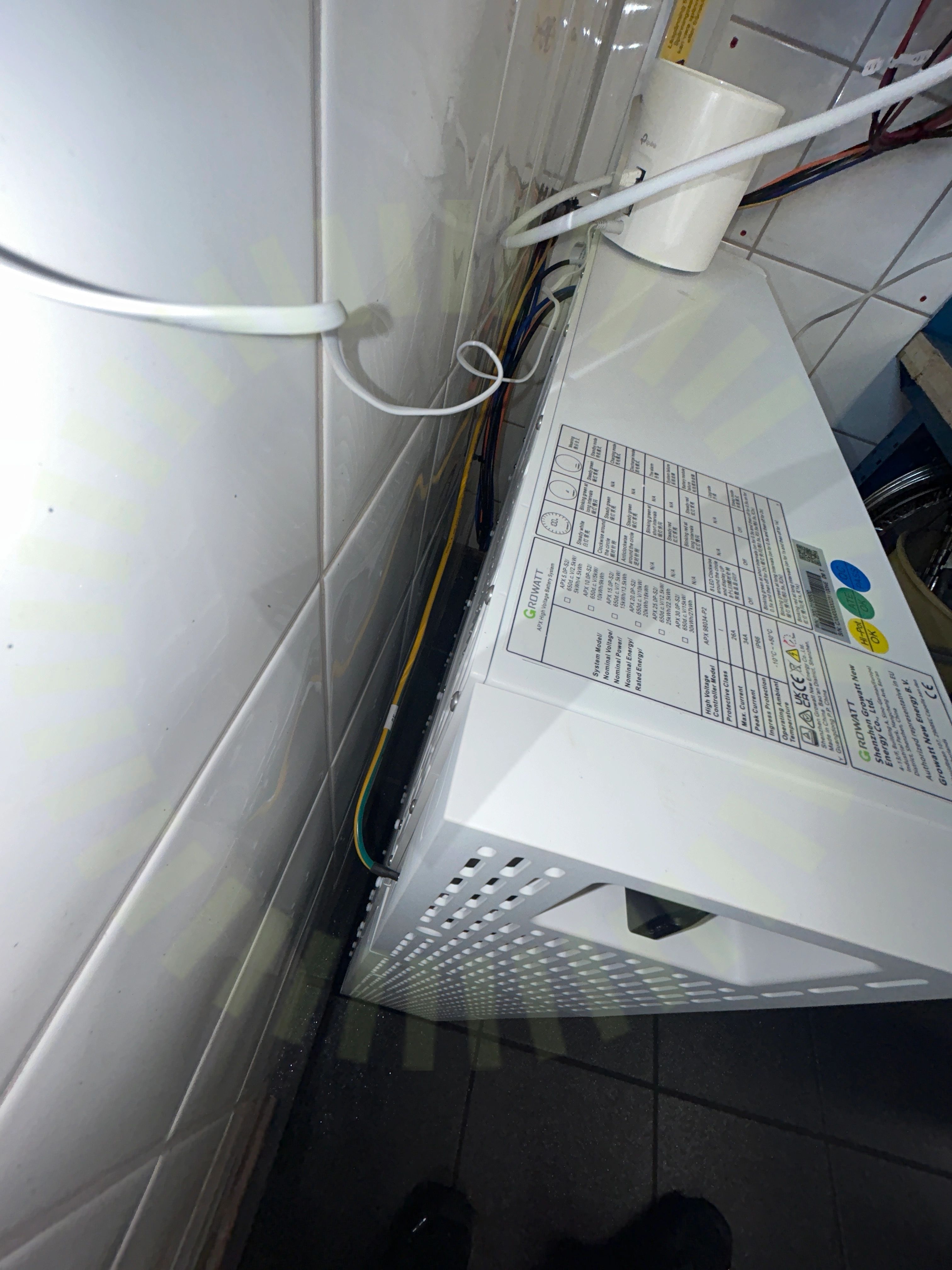

3.1 Fastsäkring av produkt
ÖverenskommelseBatterimodul är inte fastsäkrad i väggen.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Godkända kontrollpunkter
14/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
GroWatt: MID (11-30)KTL3-XH
Anmärkningar
4/39
4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära en vägg.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

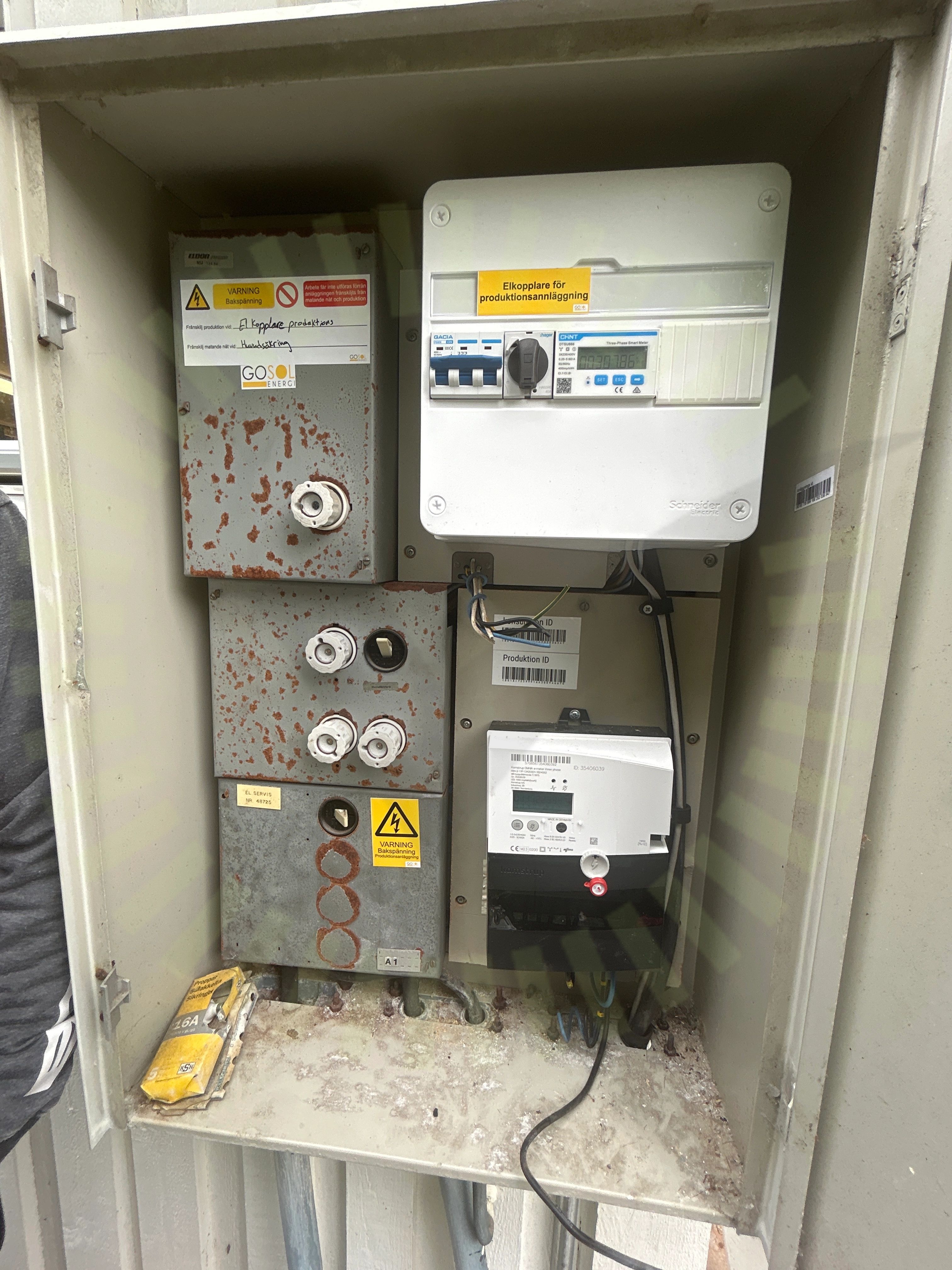

4.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
4.3 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

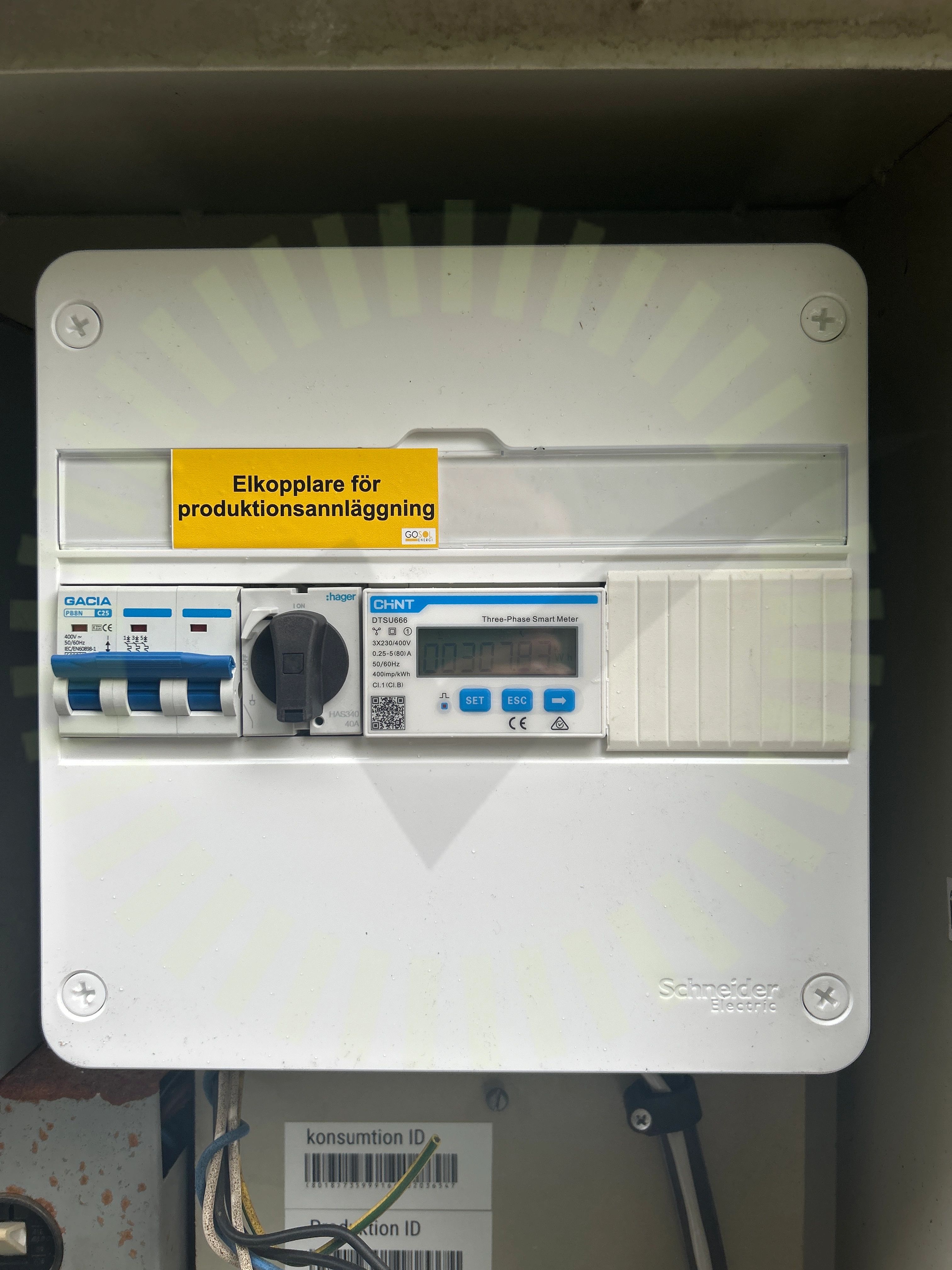

4.4 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
35/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Weland Stål: Råspont
Anmärkningar
1/1

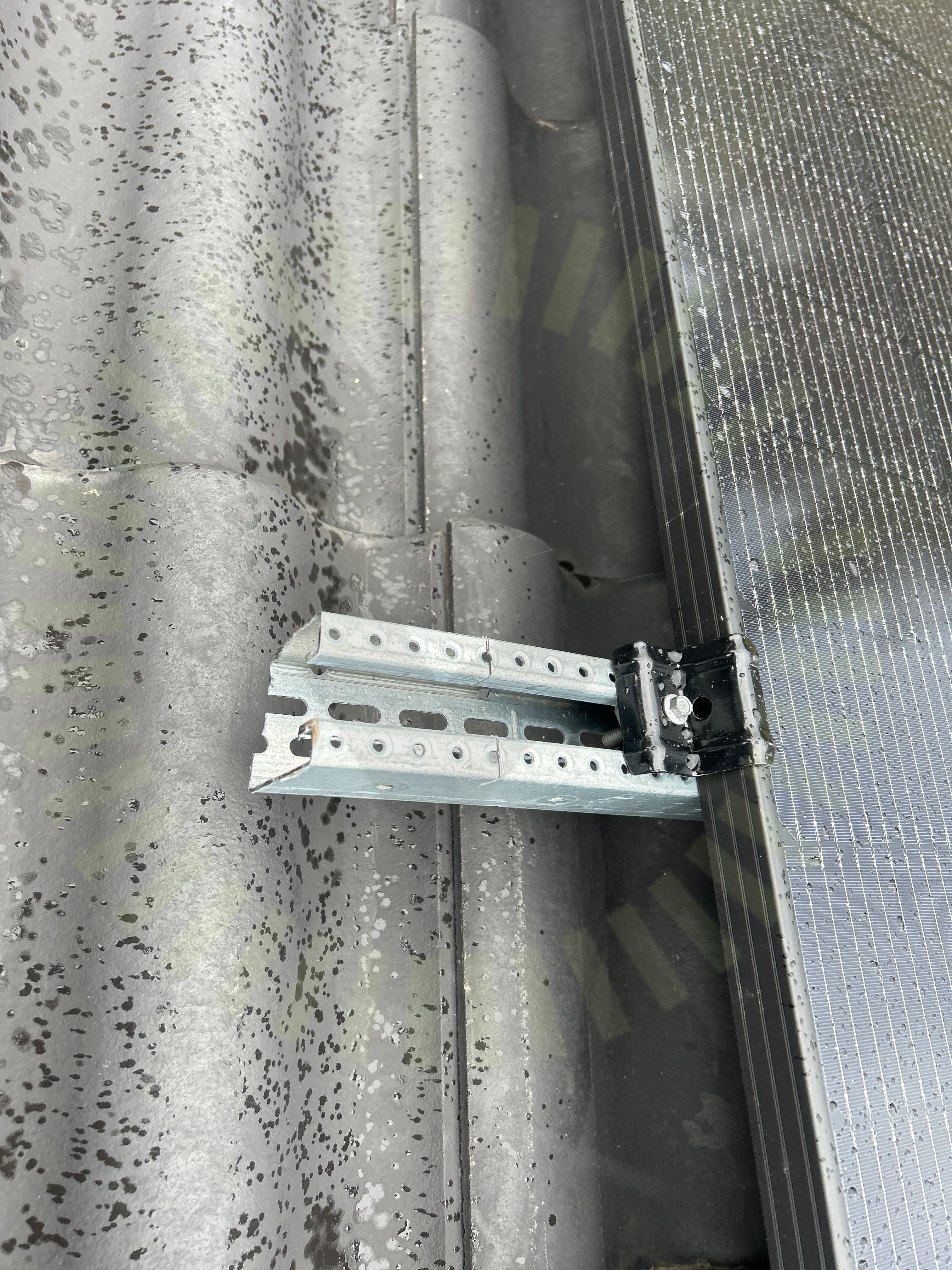

6.1 Skenavslut Weland
Inte godkändSkenan bör kapas klart och avslutas med ändlock.
Undercentral
Anmärkningar
2/13

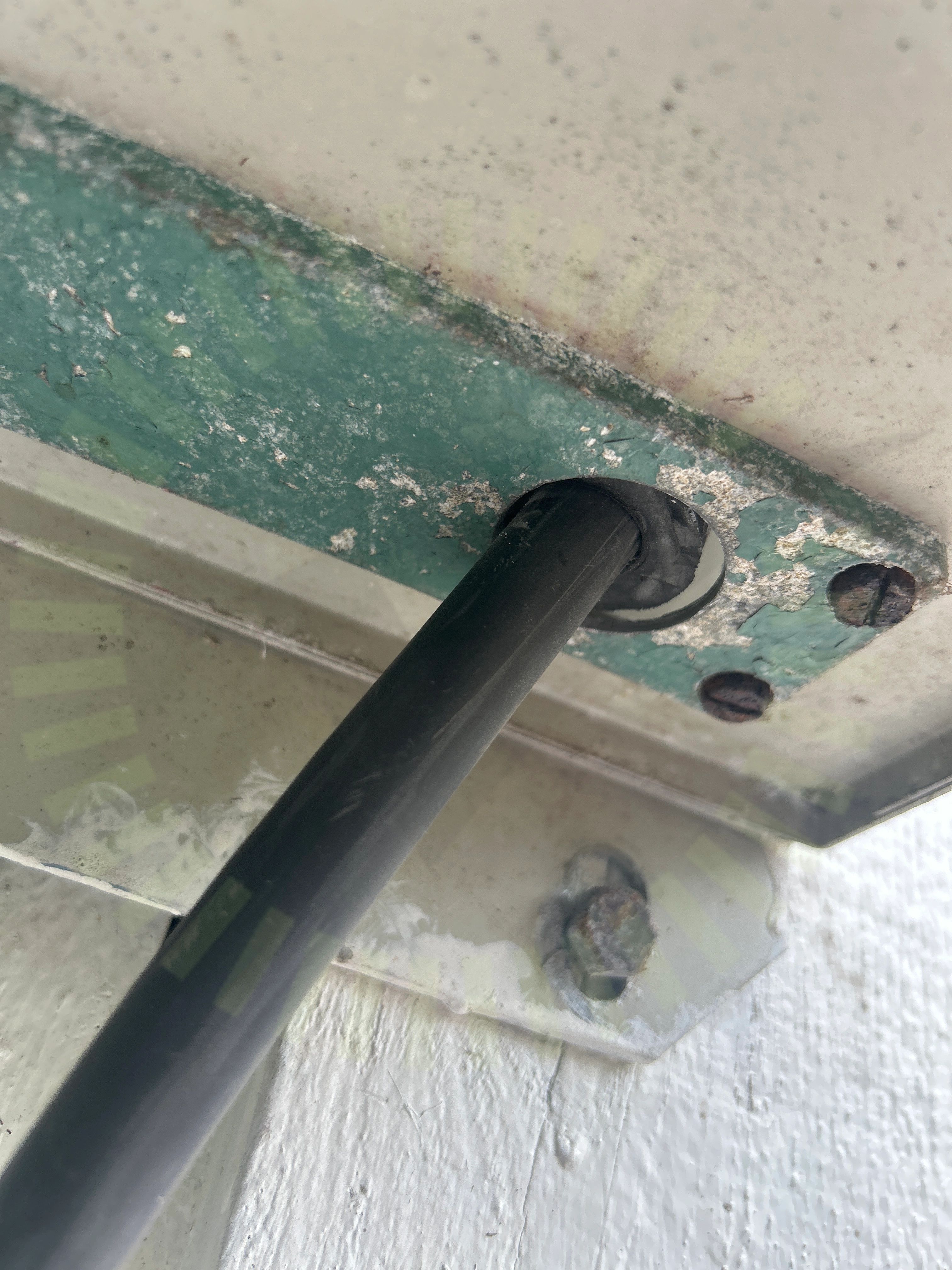

7.1 Kabelinföringar
Inte godkändFörskruvning är inte korrekt monterad i centralen, det går även in 2 kablar in i förskruvningen gjord för 1 kabel.

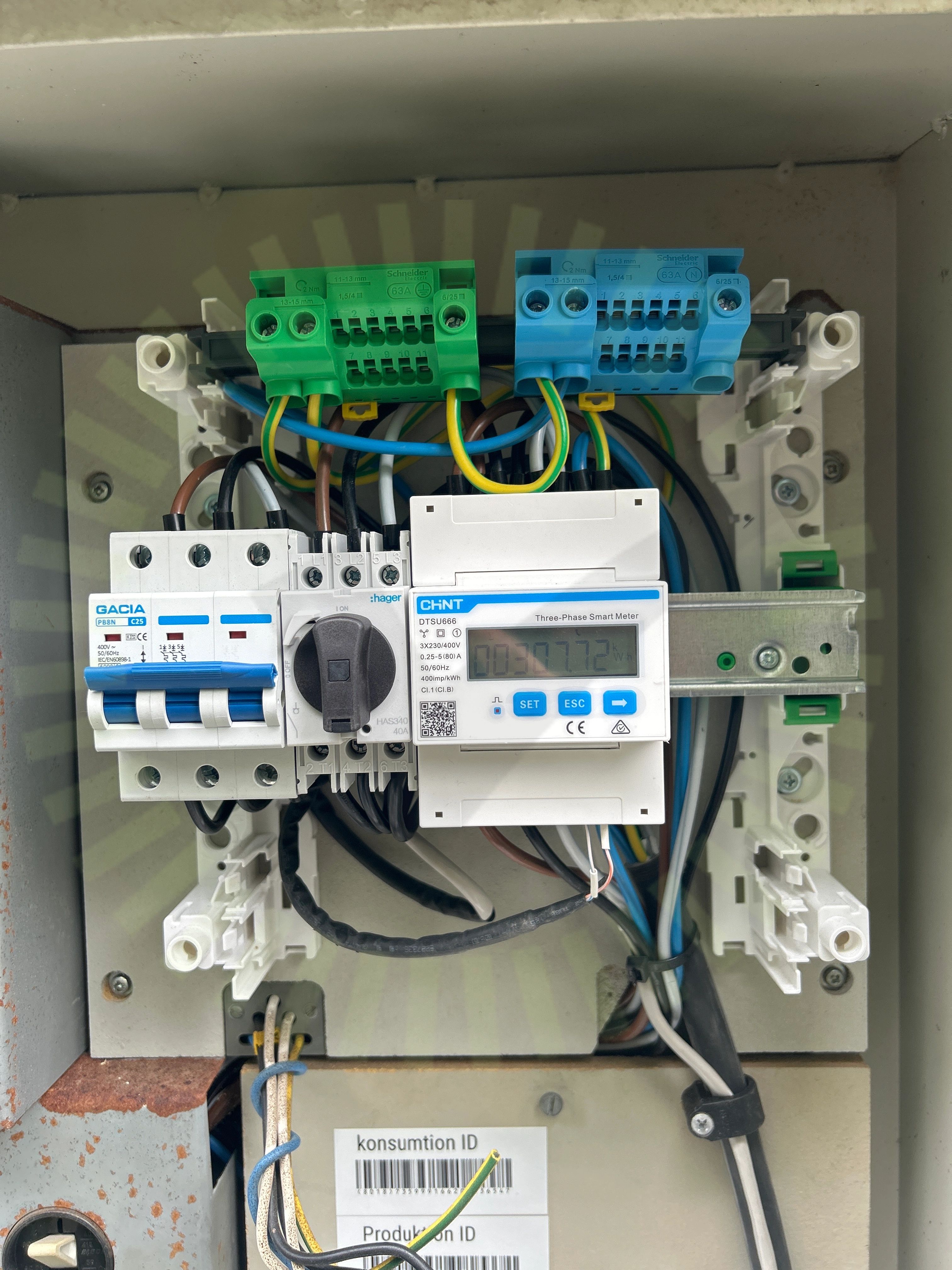

7.2 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
11/13FemledarsystemFemledarsystemInfästningInfästningIP-KlassningIP-KlassningKabelinföringarPlaceringPlaceringSkydd mot beröringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
6/22
8.1 Skador
Inte godkändSkador noterade runt montagesystemet.
8.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
8.3 Underbyggnad
Inte godkändRåspont är för klen för den beräknade lasten.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

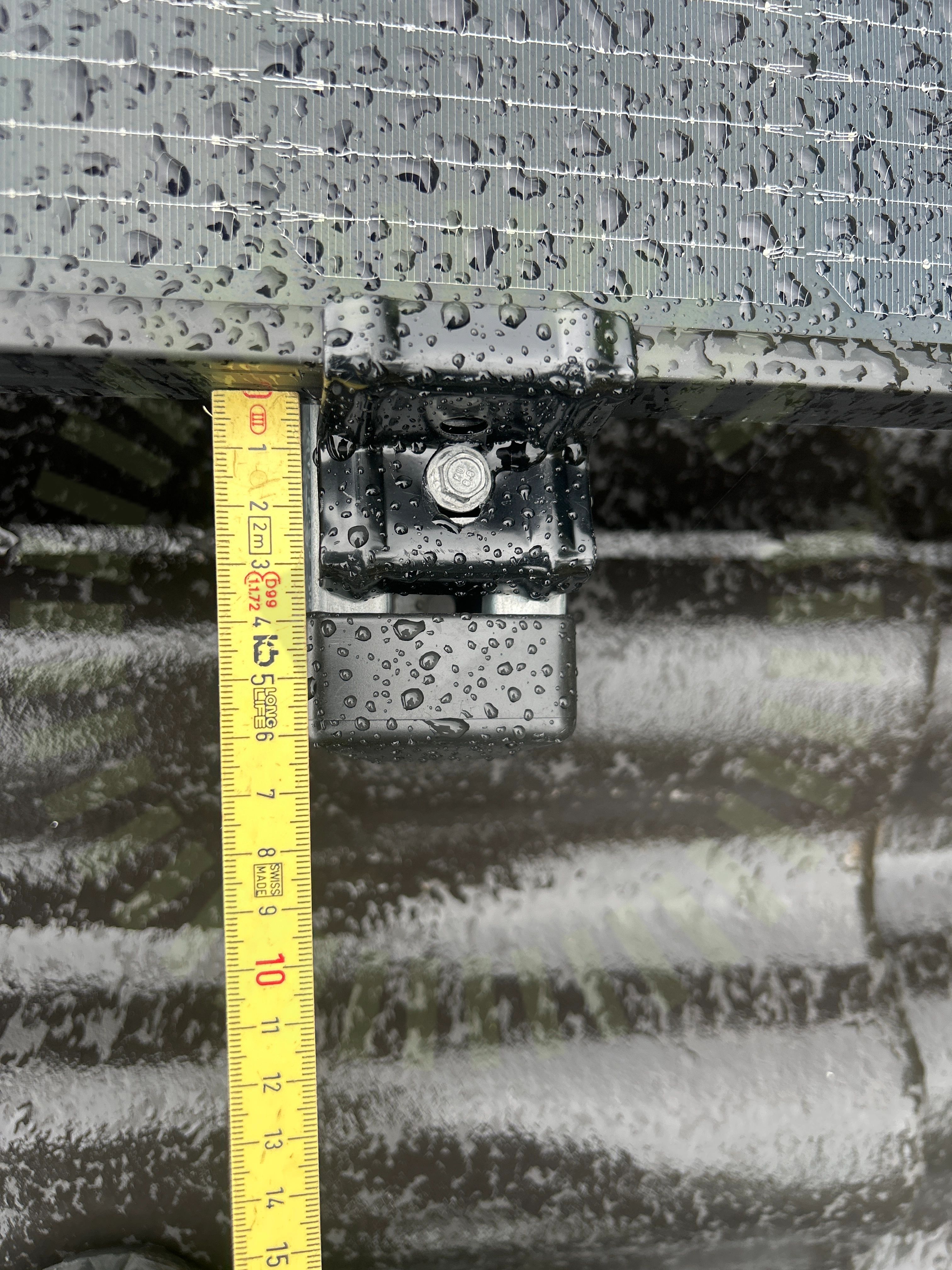

8.4 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109

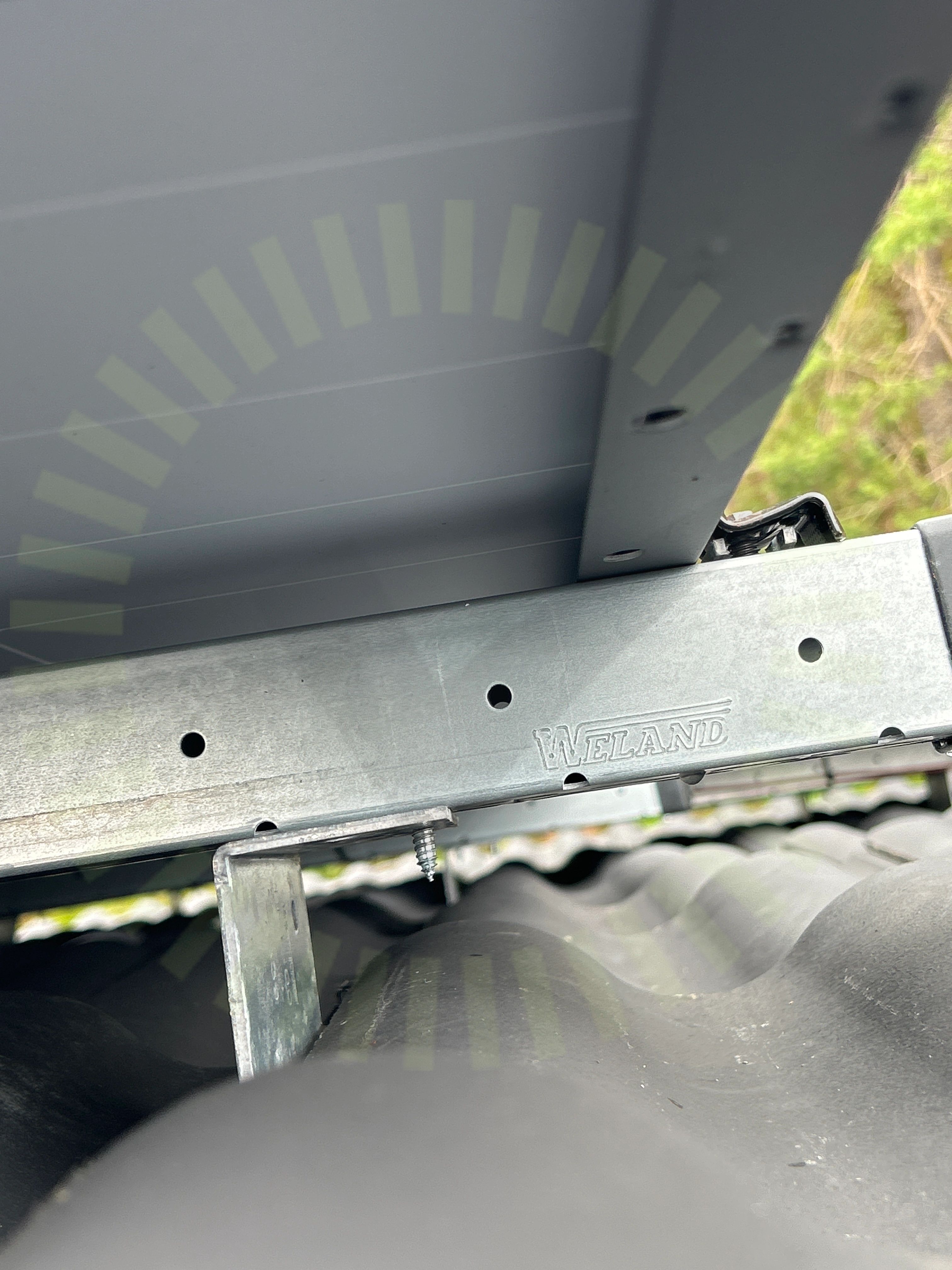

8.5 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5102 Sid 1 (1) | Version 3 - 221101

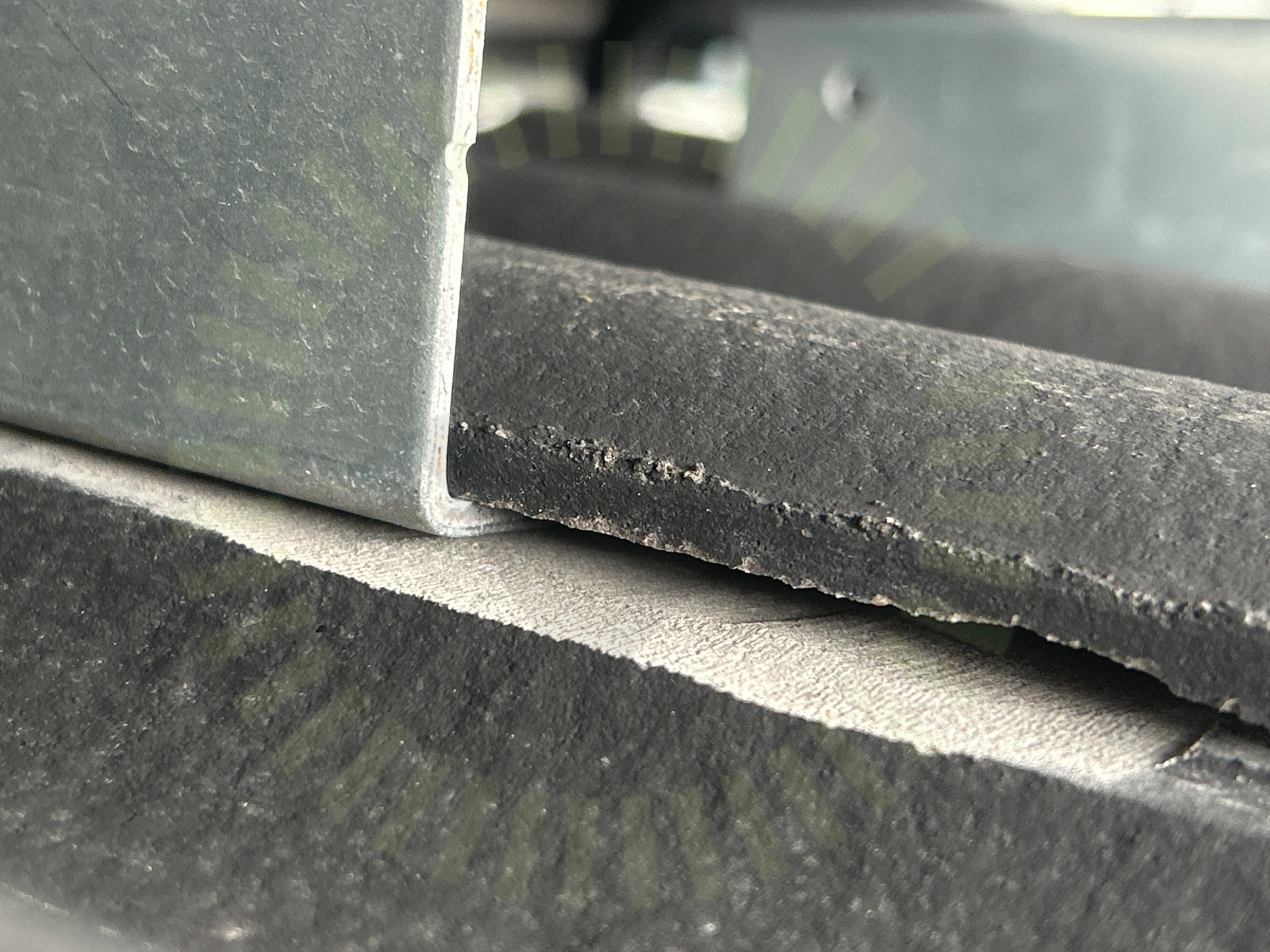

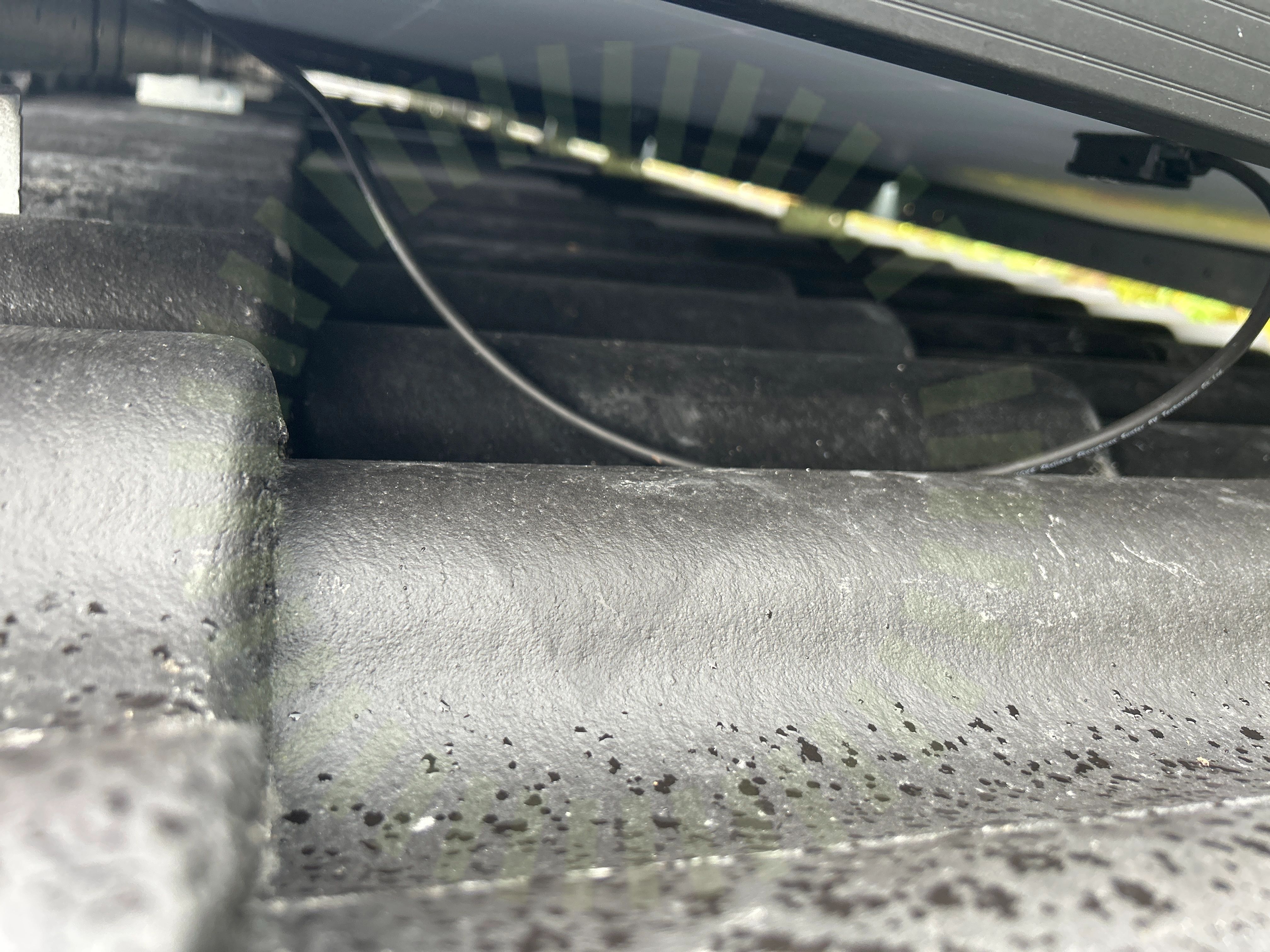

8.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Takgenomföring
