Besiktningsrapport

7.7

Installation genom

GoSol Energi

Datum

14 augusti 2026

Ort

Sjöbo, Skåne län

Föremål mellan skena och panelram

Kabeluppfästning

Klämmor rätt förläggning

+ 7

86% godkända14% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörEastron: SEM3-M-2

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Anmärkningar

1/5

3.1 Avsäkring

Inte godkänd

Smartmätaren har ingen intern säkring. Behöver säkras av.

Godkända kontrollpunkter

4/5

FastsäkringKabelareaPlacering av CT klämmorSignalkabel

Säkerhetsbrytare AC

Anmärkningar

1/8

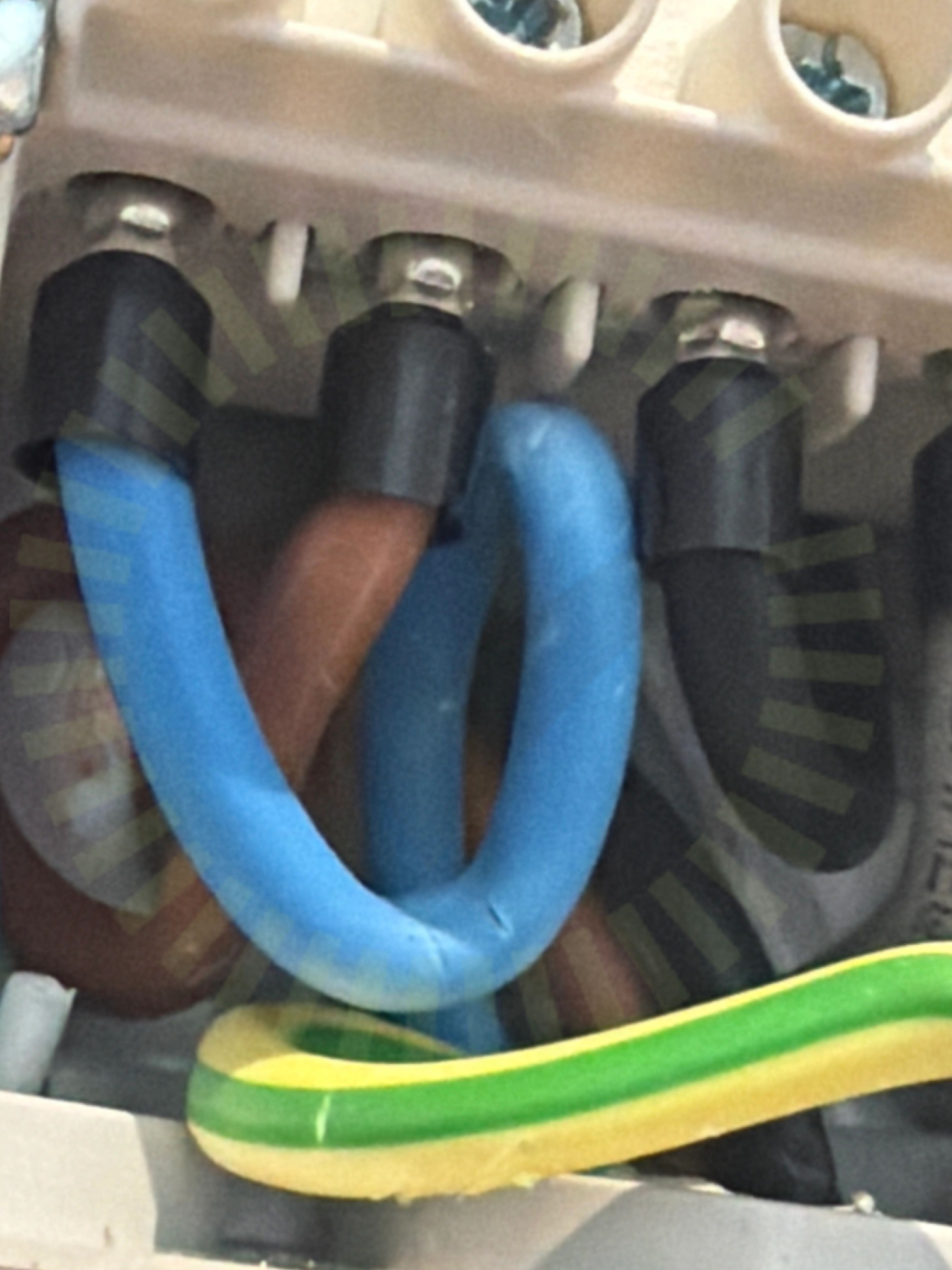

4.1 Böjradie ledare

Inte godkänd

Ledare har böjts så skarp att manteln börjat vitna

Godkända kontrollpunkter

7/8

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMxxxG12RT-G54HBB

Anmärkningar

2/18

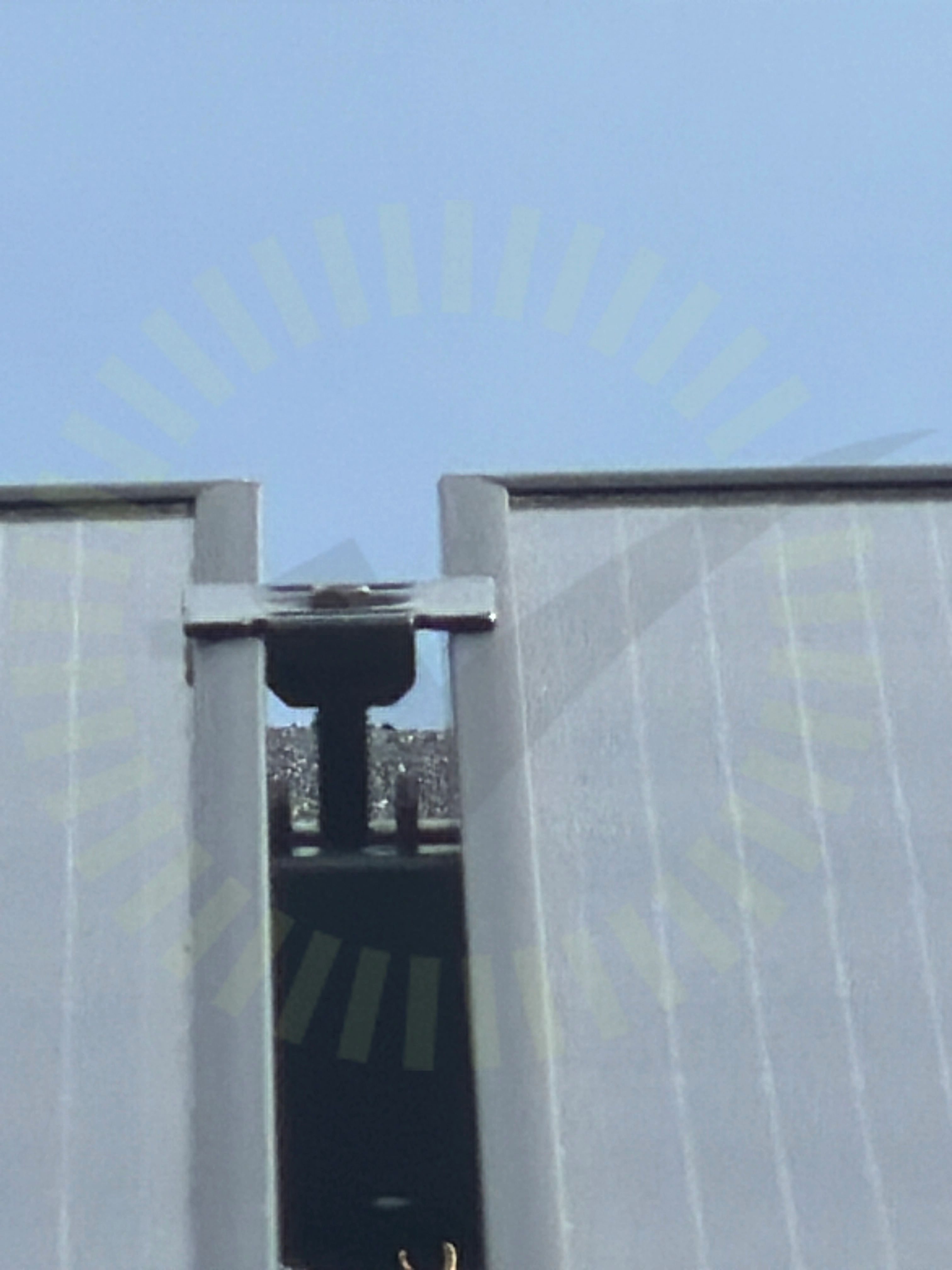

5.1 Klämmornas överlappning

Inte godkänd

Paneler har dragits ut från klämman så överlappningen blir fel.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

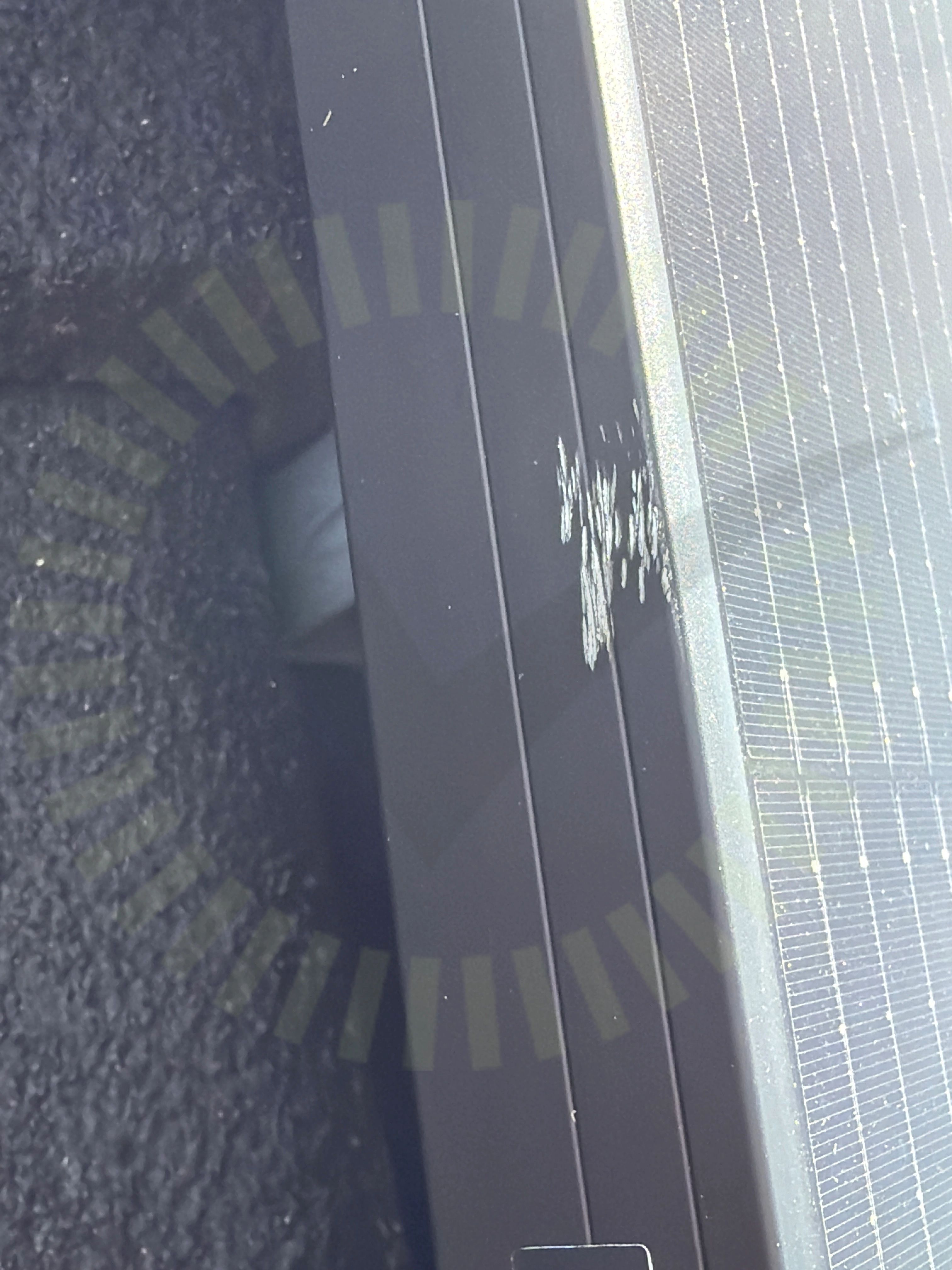

5.2 Skador på panel

Inte godkänd

Ramen på paneler har repats. Tillräckligt djupt för att känna inbuktningar.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Weland Stål: Pannfäste Läkt

Anmärkningar

9/22

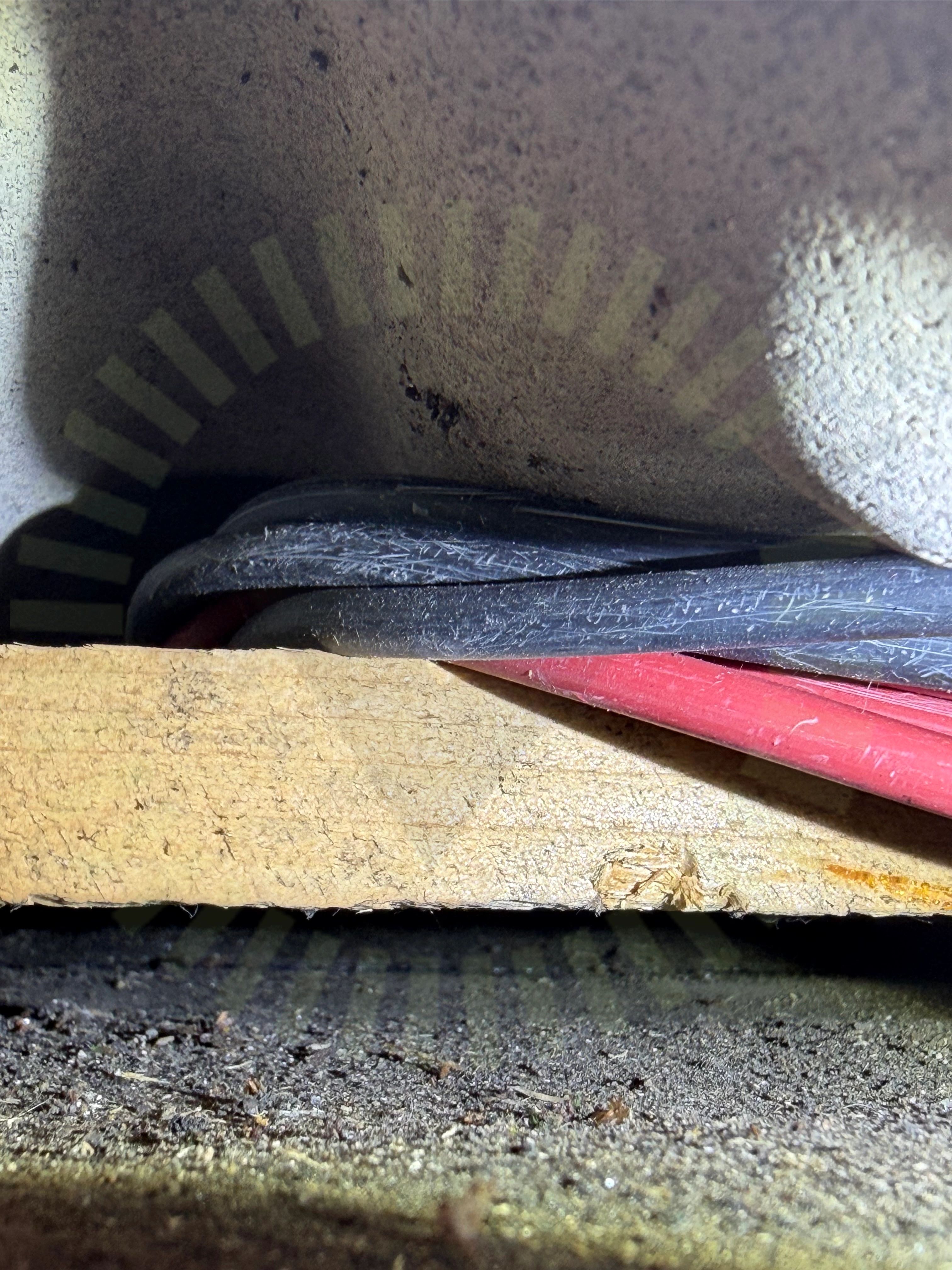

6.1 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat och utan fastsäkring under takpannorna mellan takytor. Kablage kläms av takpannor.

SS 436 40 00 (712.522.101)

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild ej möjligt. Takpannor spikade ovanför. Sett från sidan men för mörkt och för långt för att få bild.

6.3 Dolda kontakter

Inte godkänd

Skarvar av DC kablage ligger dolda under takpannorna.

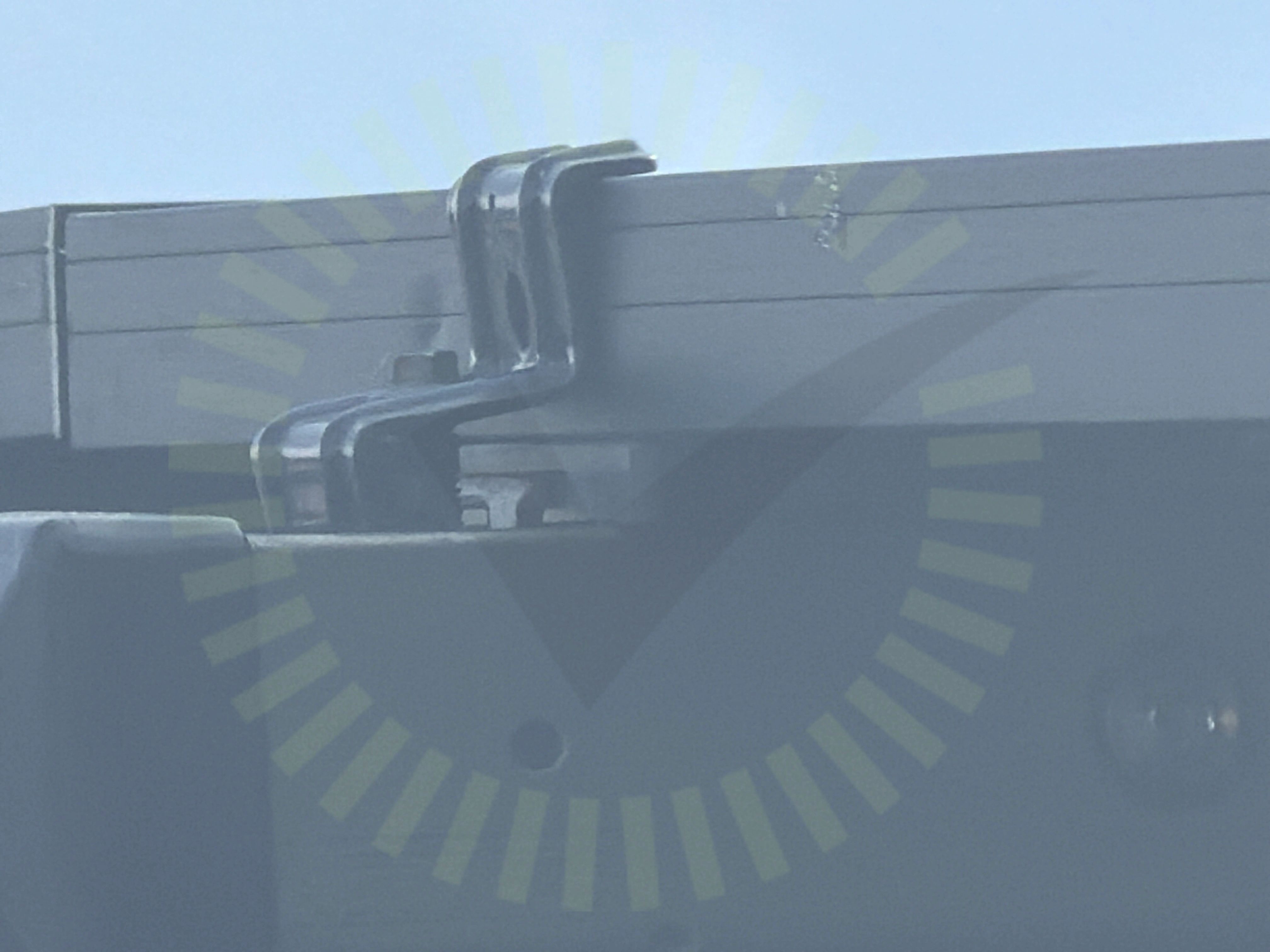

6.4 Föremål mellan skena och panelram

Inte godkänd

Distanser är förlagda mellan skena och panelram. Höjdjustering ska ligga mellan skena och takkrok.

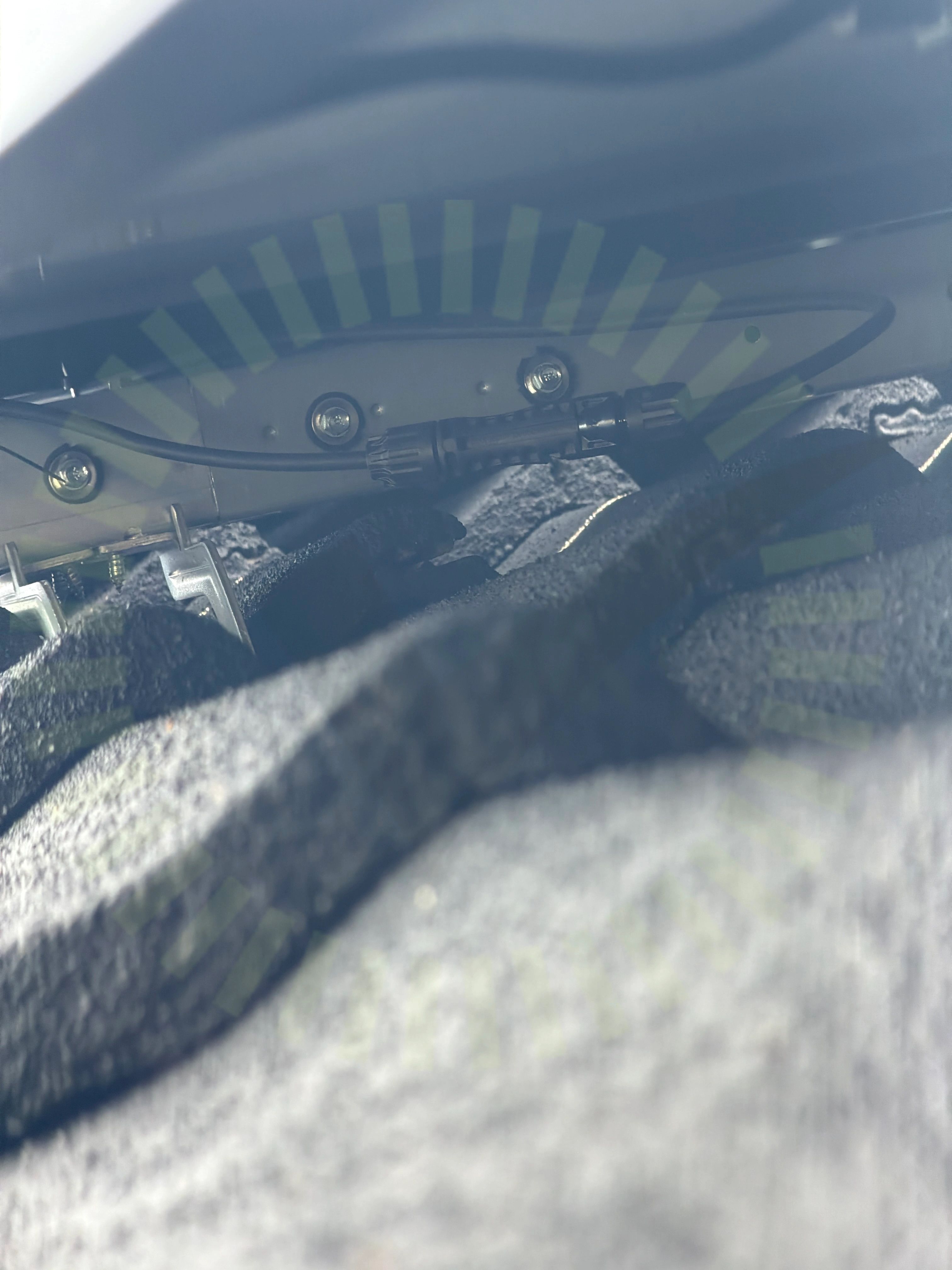

6.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

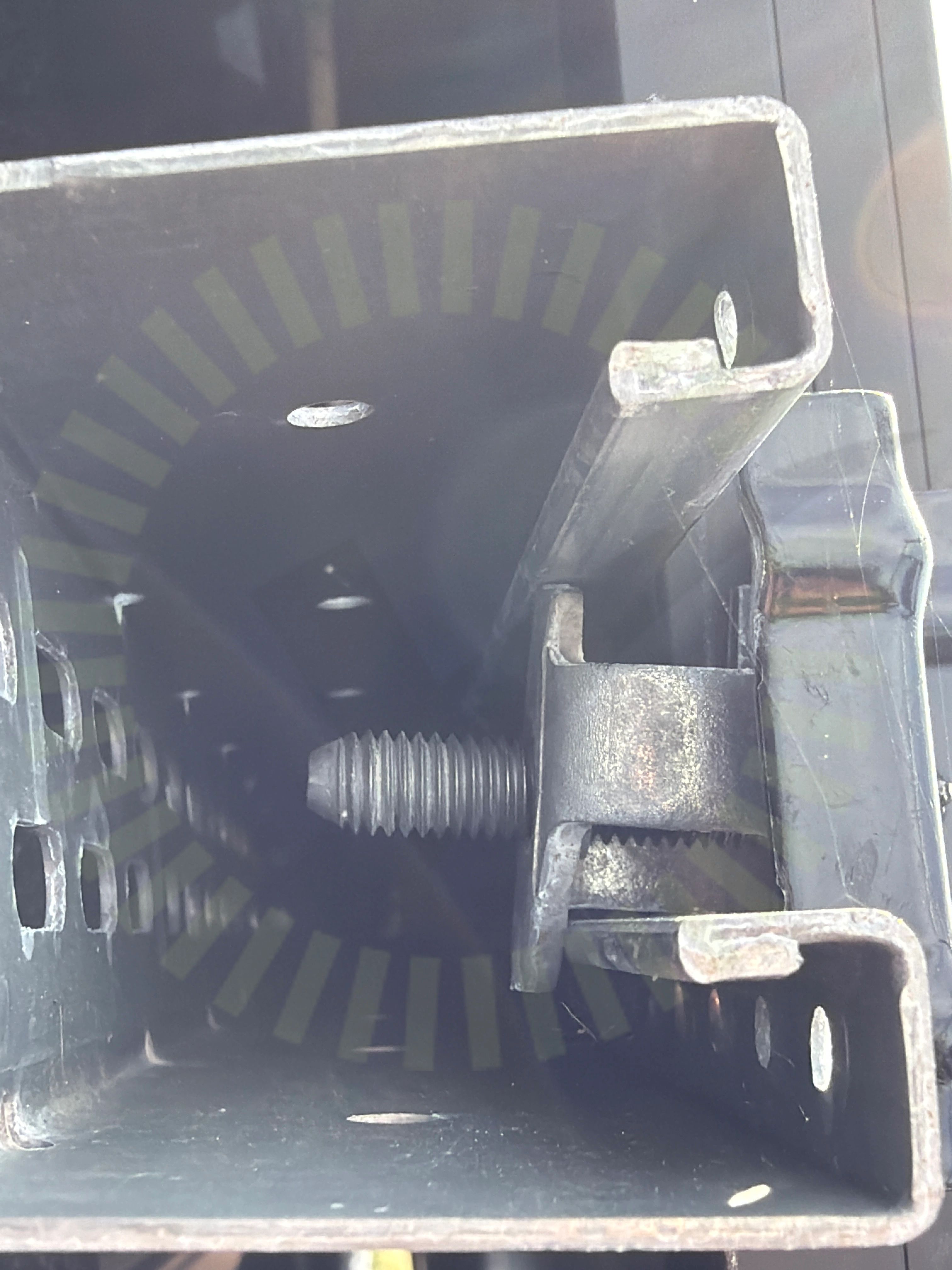

6.6 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel ligger enbart i på ena sidan.

MA5111 Sid 1 (1) | Version 6 - 250408

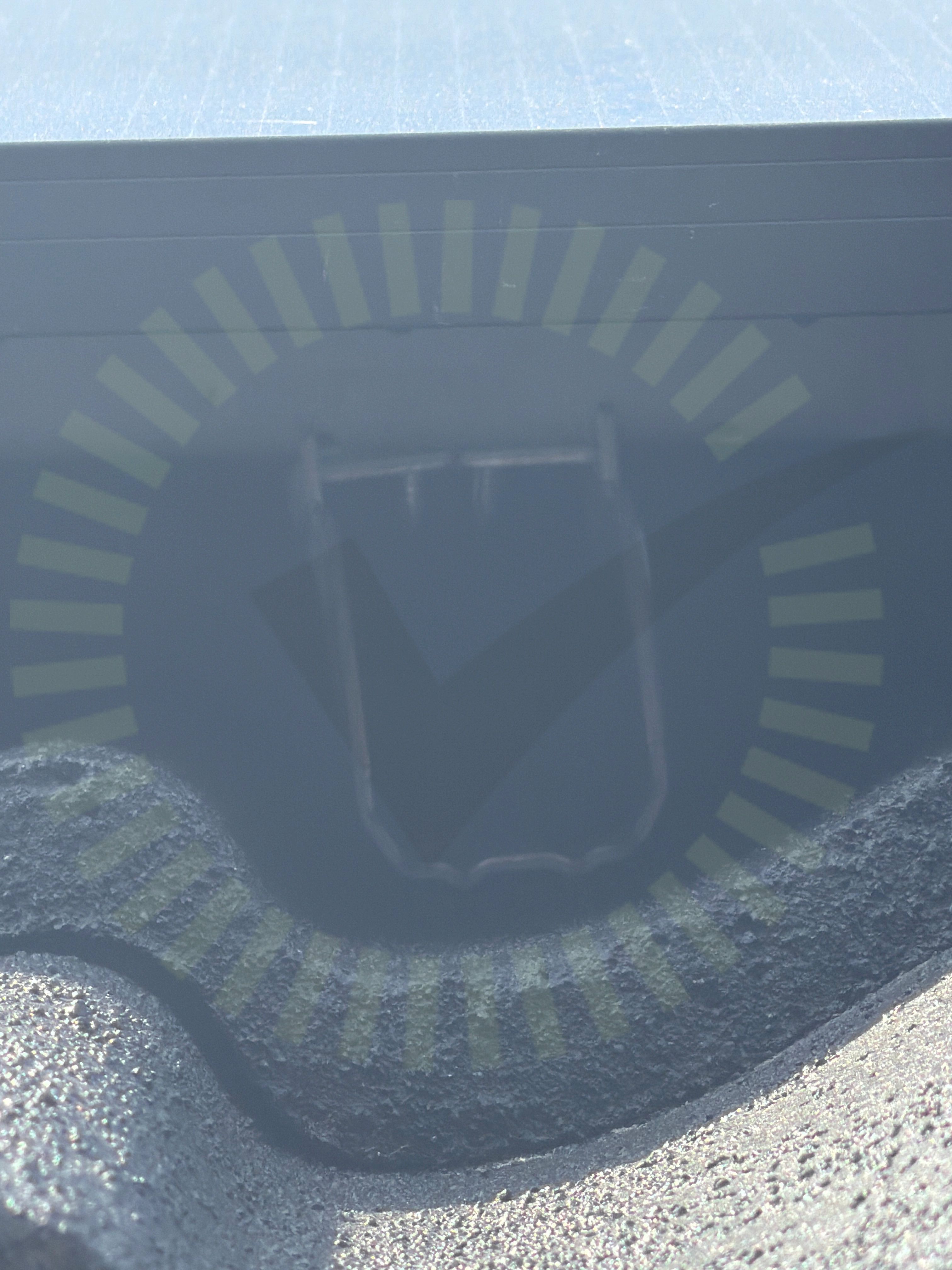

6.7 Underliggande takpanna

Inte godkänd

Infästningar ligger inte ann mot underliggande takpanna. Kroken sitter snett och belastar enbart ena takpannan.

MA5125 Sid 1 (2) | Version 1 - 240416

6.8 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Paneldisposition är annan i beräkning än i verkligheten.

Tillverkarens montageanvisningar

6.9 Takkrokarnas CC

Inte godkänd

Korrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/22

DC kabel förläggningFrämmande materialLäktinfästningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/6

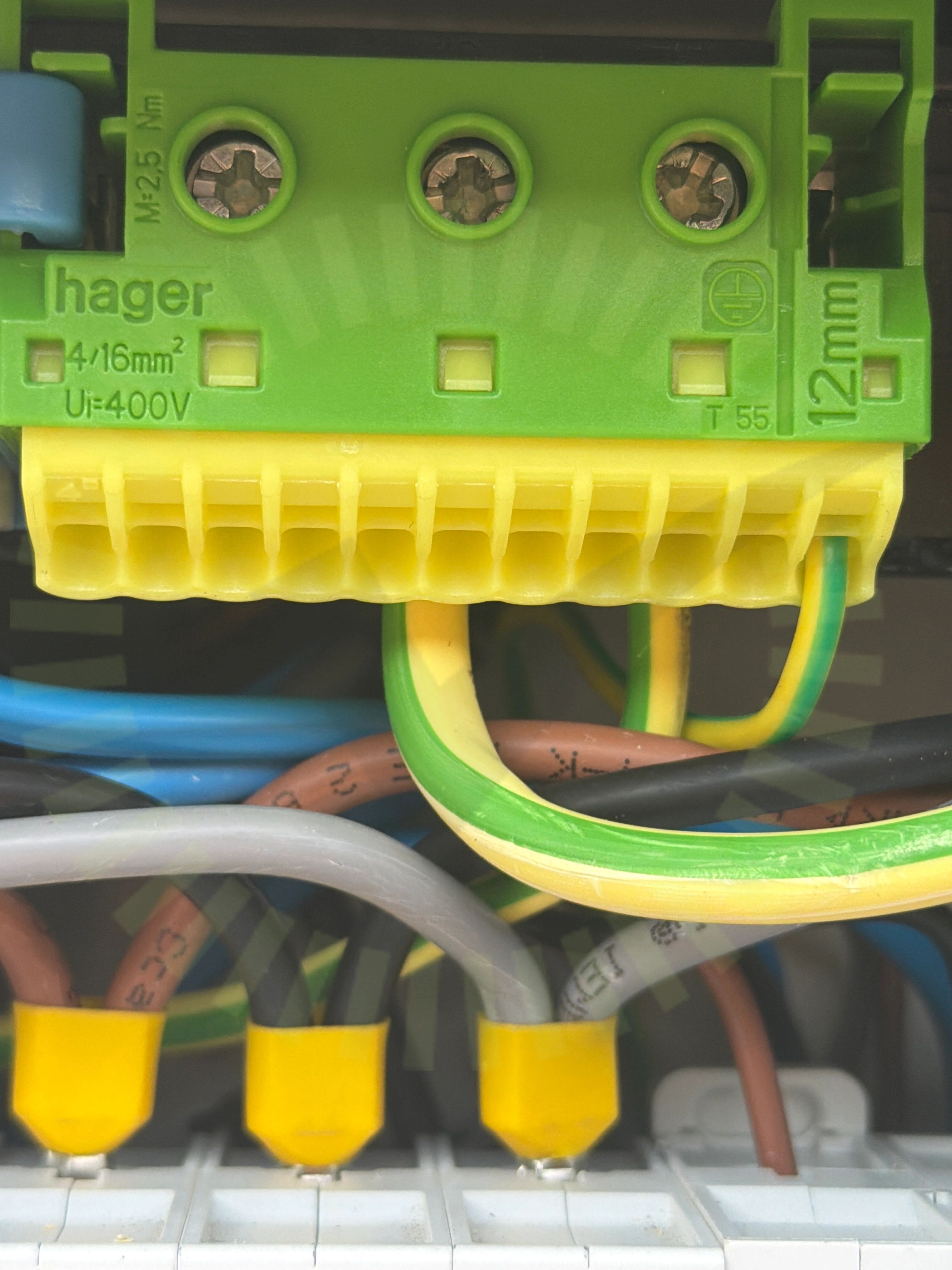

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

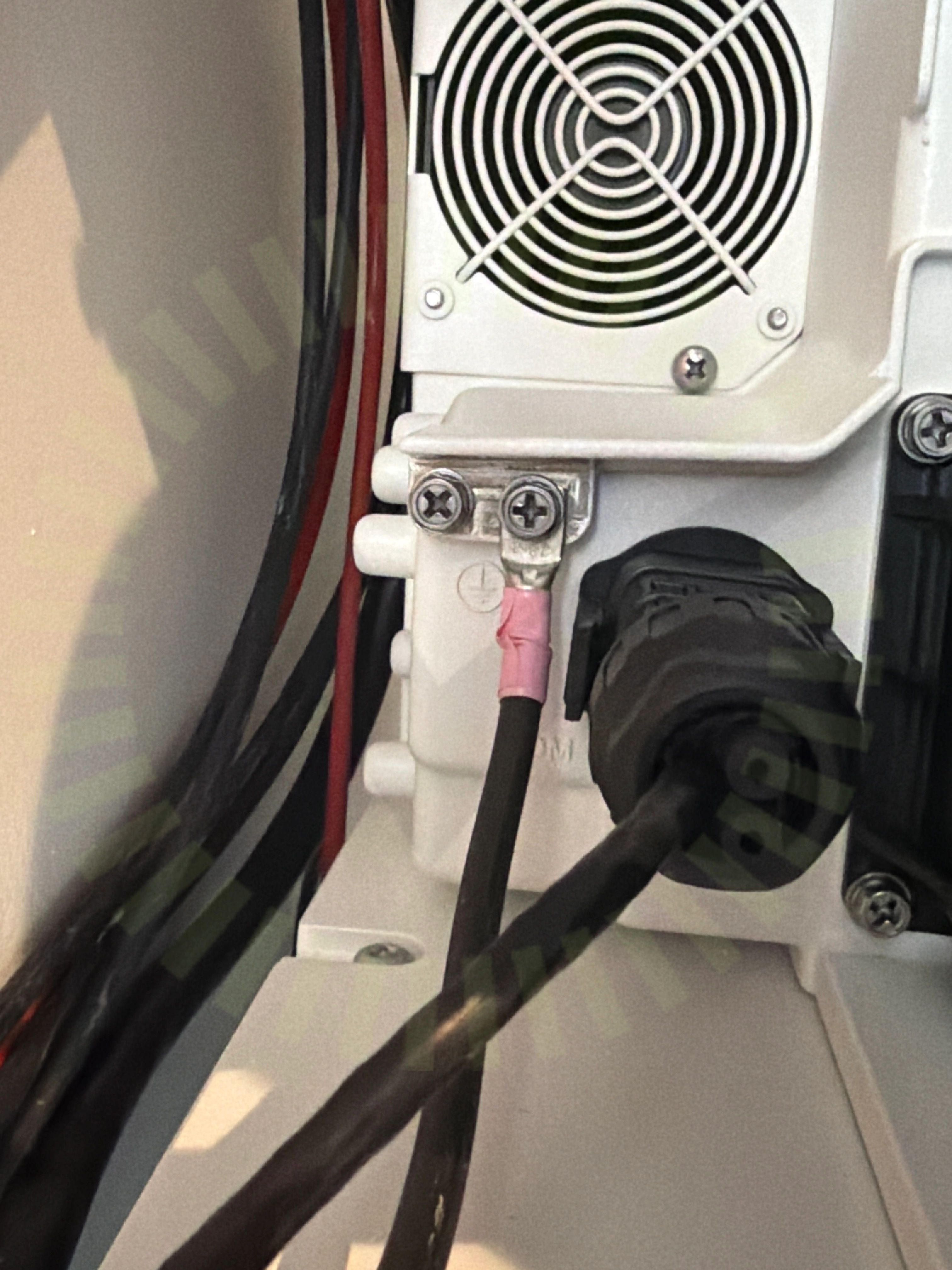

9.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

Godkända kontrollpunkter

34/36

Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

AC Kablage förläggning
