Institutet för Solenergikvalitet

Besiktningsrapport

6.7
x

Installation genom

Nordpolen Energi

Datum

24 oktober 2023

Ort

Göteborg, Västra Götalands län
Skruvar korrekt
PEN-ledare
Klämmornas placering
74% godkända26% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar

5/14
Kontaktdon

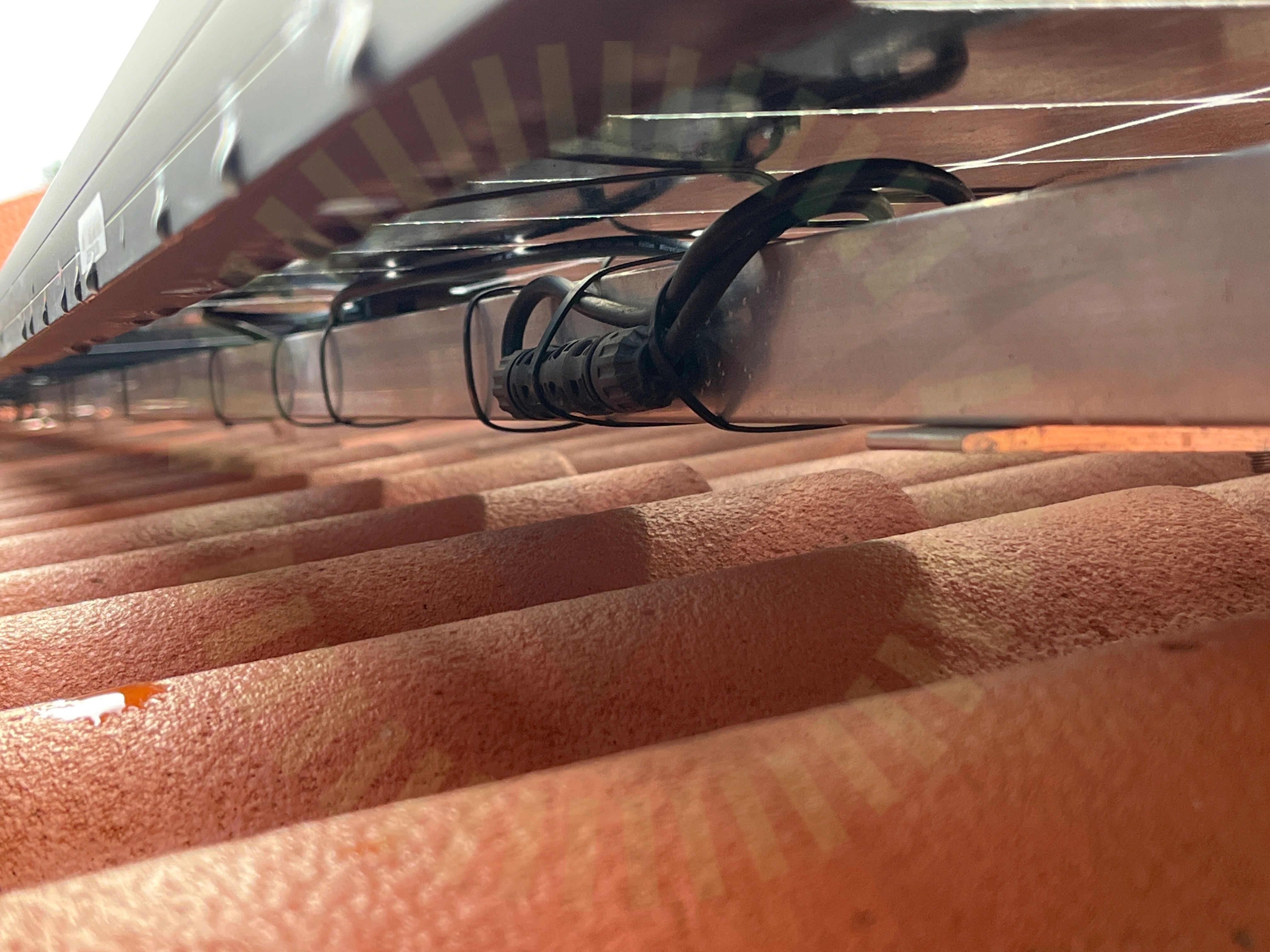

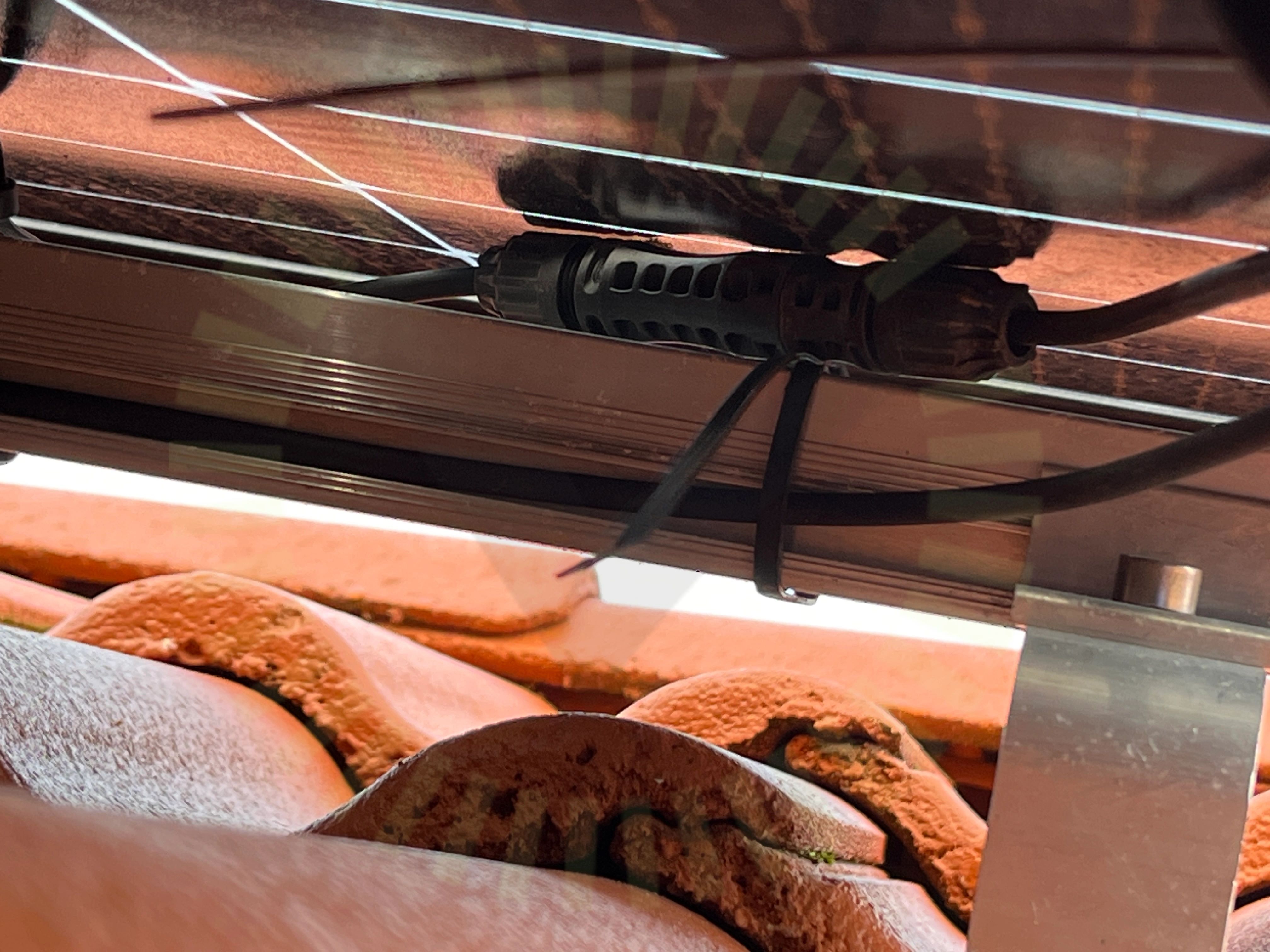

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablaget generell böjradie

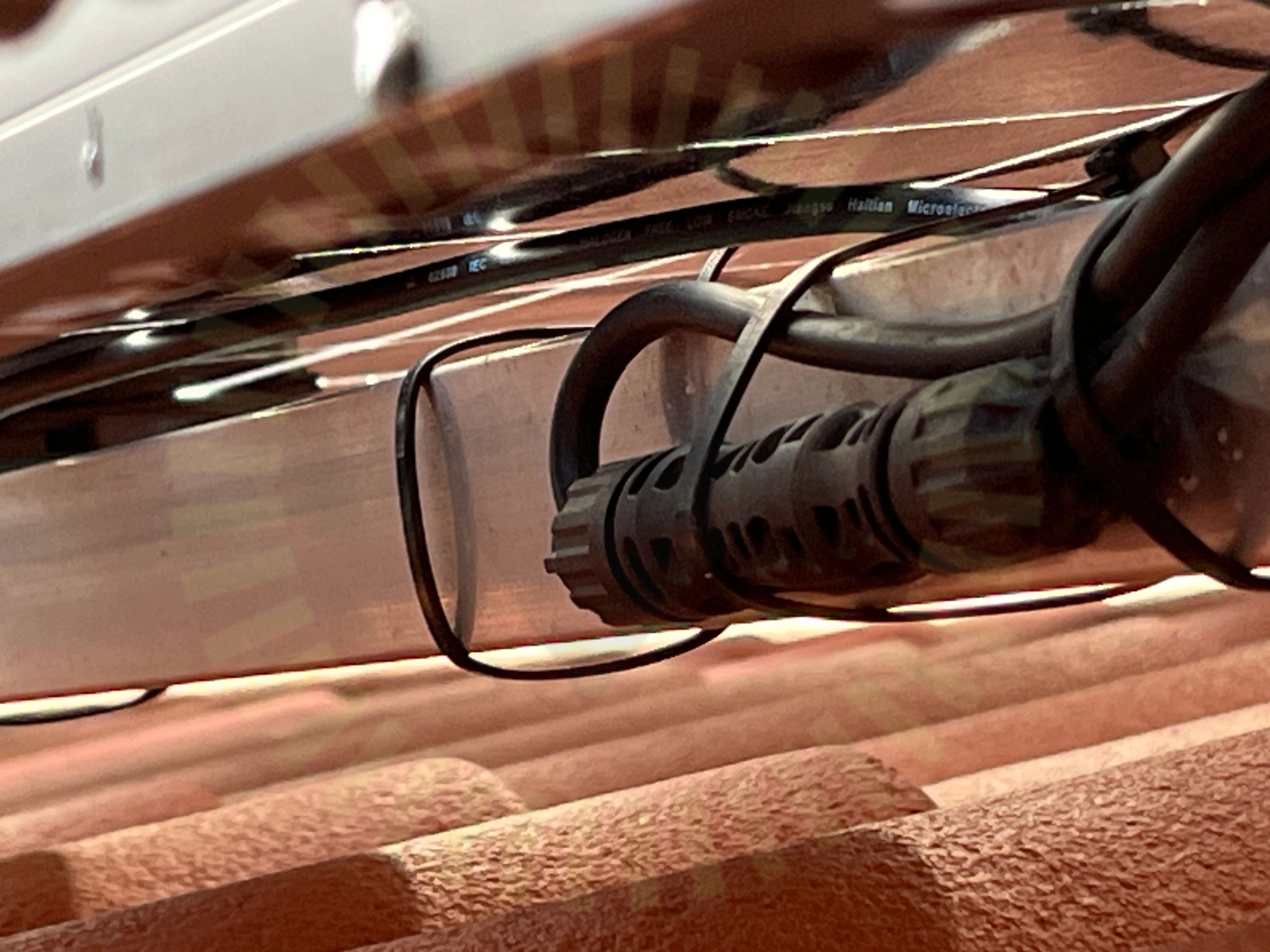

2.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)
Föremål mot bakstycke

2.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Denim Installation for double glass modules manual, Sida 5
Klämmornas placering

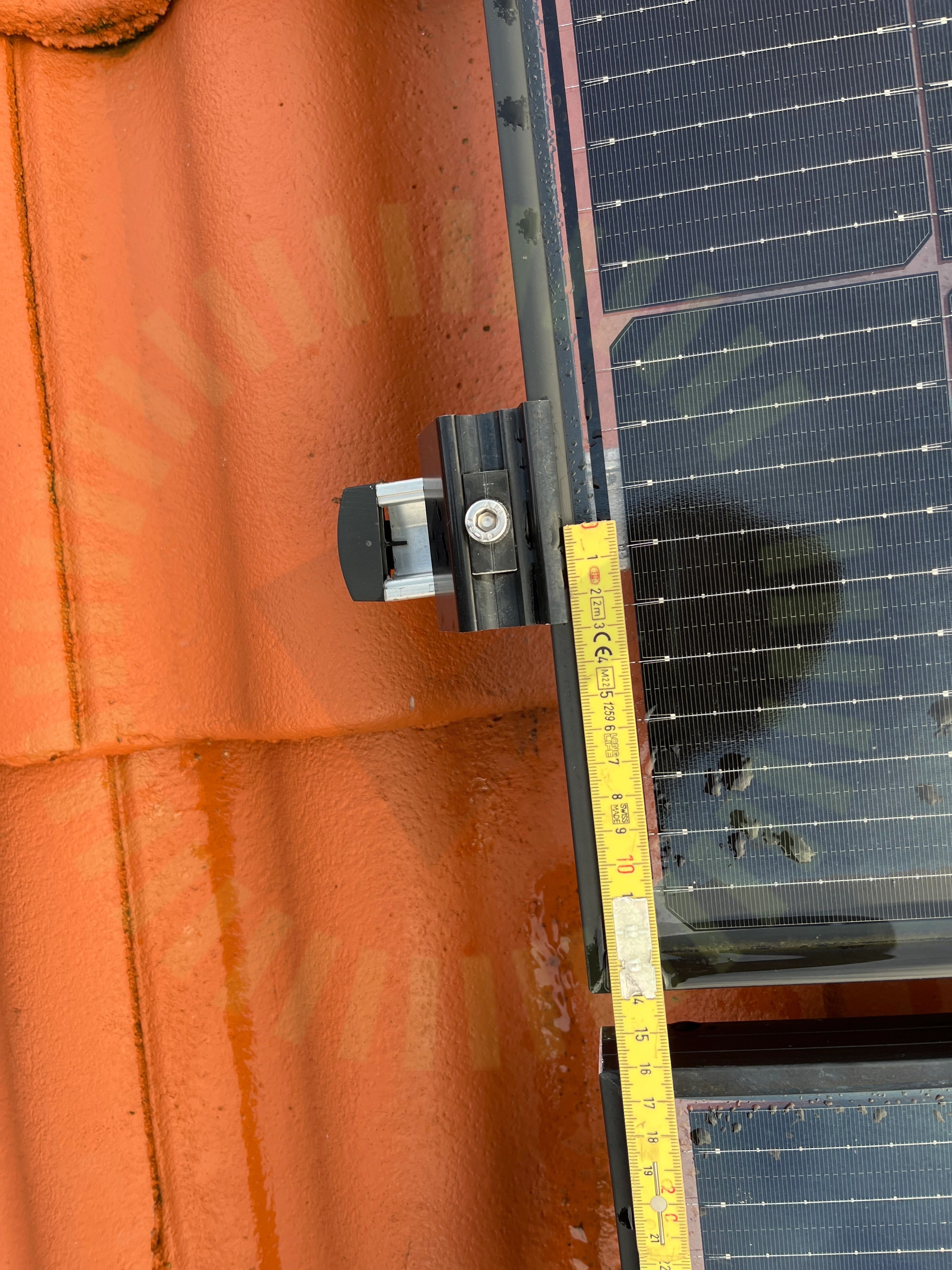

2.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim Installation for double glass modules manual, Sida 8-9
Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14
DräneringshålFörbindelse av kontakterKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

10/25

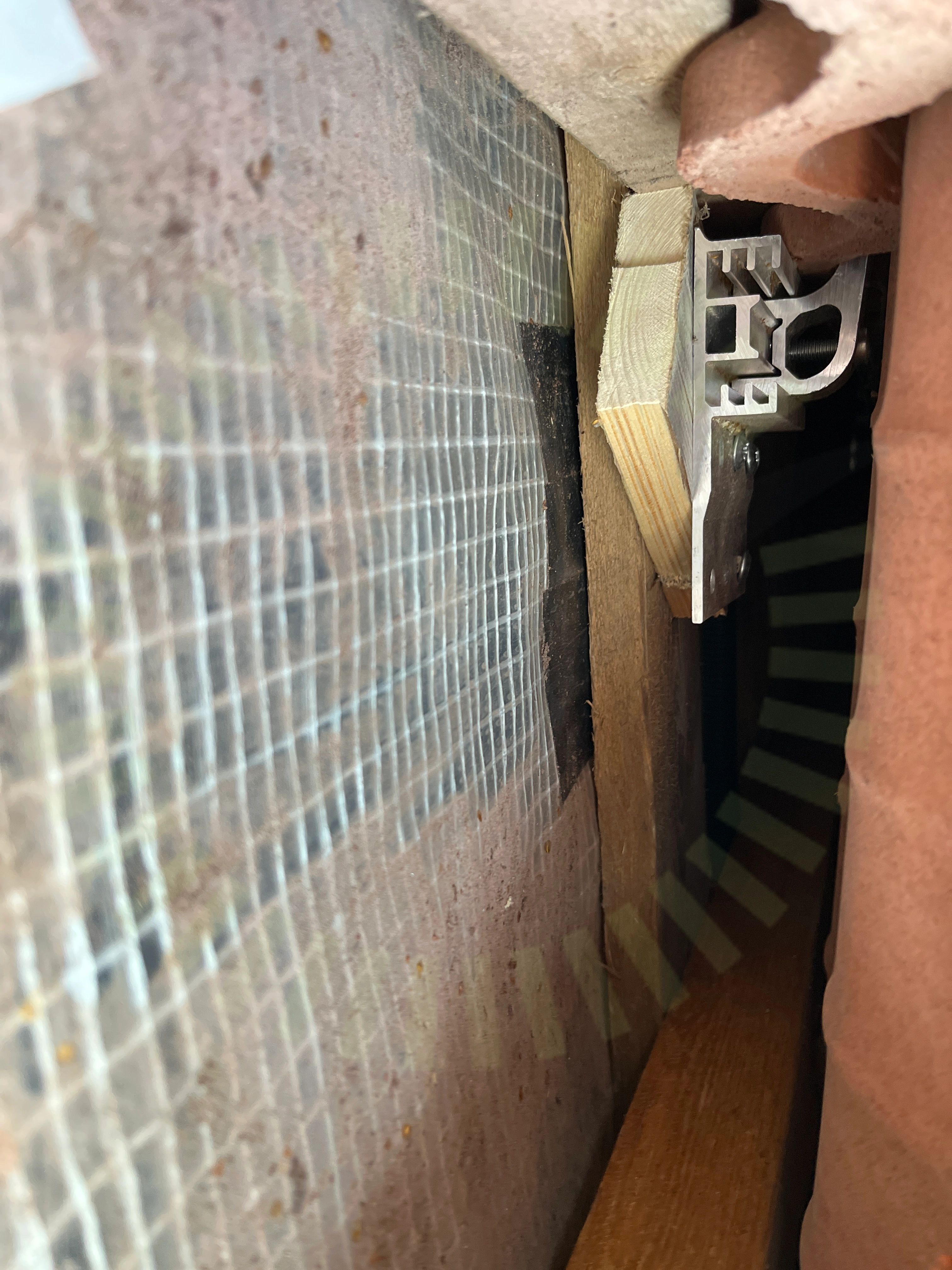

Infästning utanför takstol

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol ska gå till. Brädan har även spruckit.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23
Kabeluppfästning

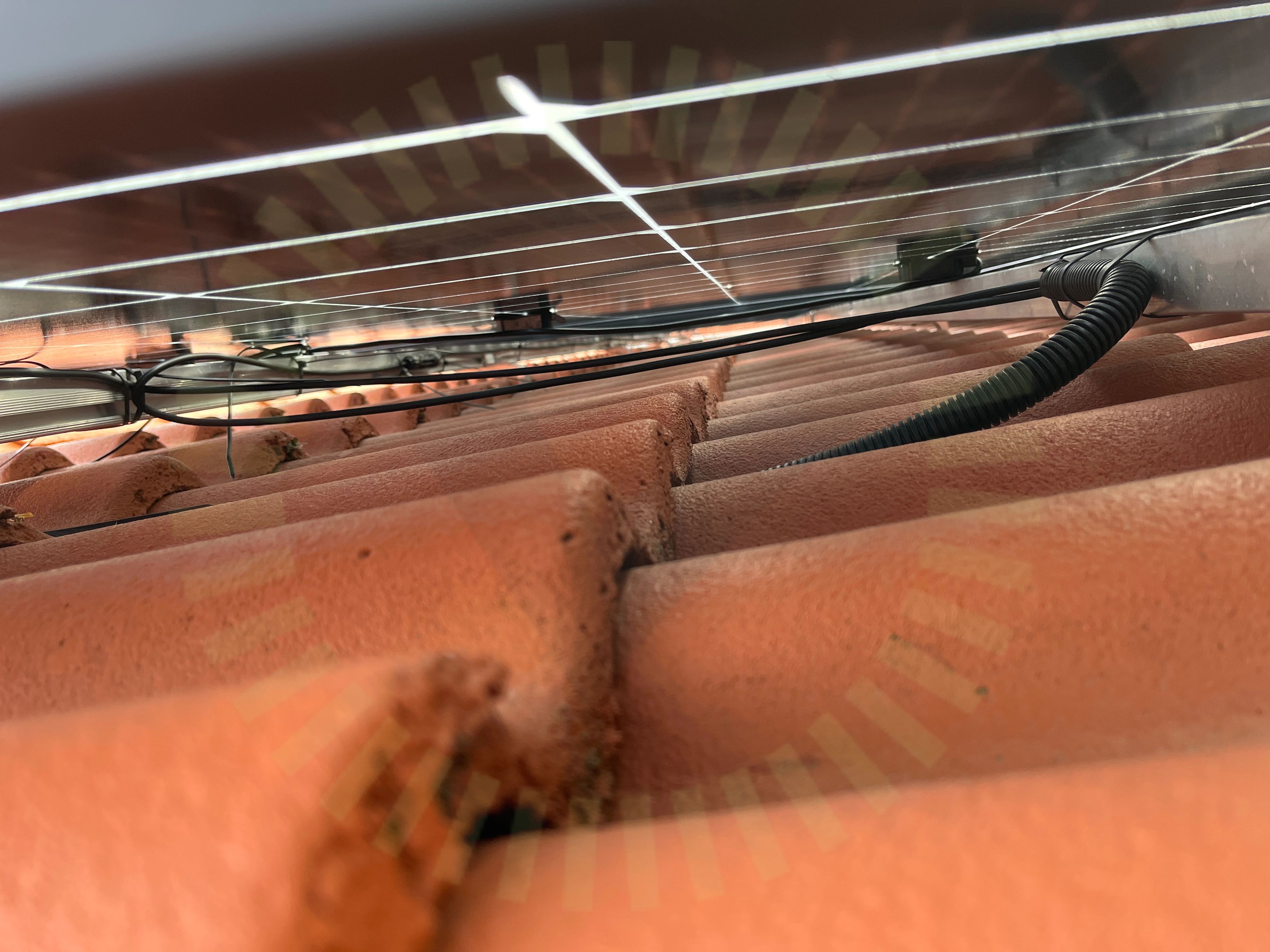

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18
Mittklämmor

3.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade rätt, det blir för lite överlappning.

3.5 Skenornas överhäng

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panellayout stämmer inte överens med verkligheten.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Skruvar korrekt

3.8 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Underliggande takpanna

3.9 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

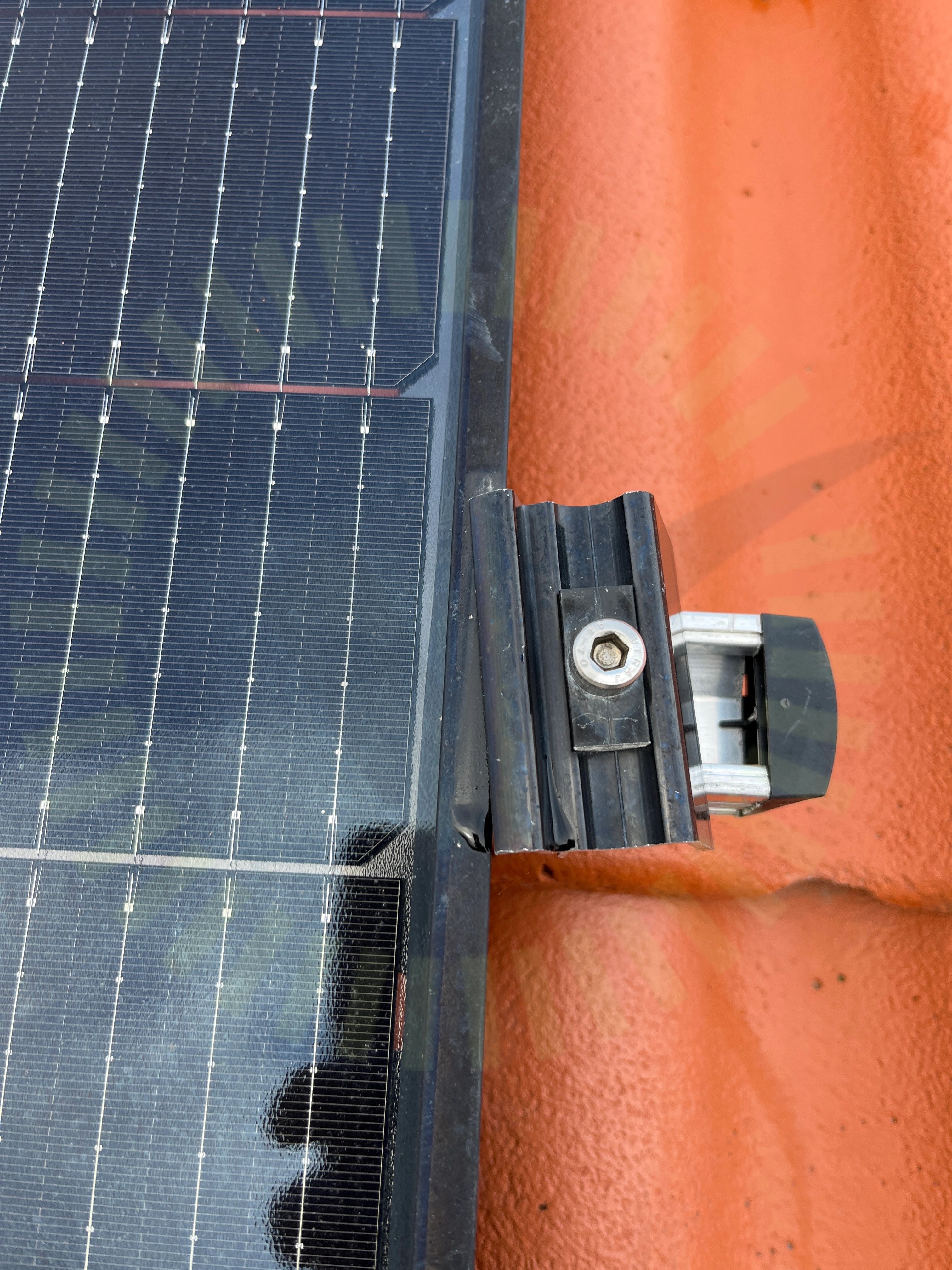

Ändklämmor

3.10 Ändklämmor

Inte godkänd

Ändklämman är åtskruvad ordentligt.

Godkända kontrollpunkter

15/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaPlaceringSkadorSkenornas infästningSkenskarvarTakets lutningTakgenomföringTakstolsinfästningTvådelad takkrokVäderbeständigt material

Undercentral

Anmärkningar

1/7
PEN-ledare

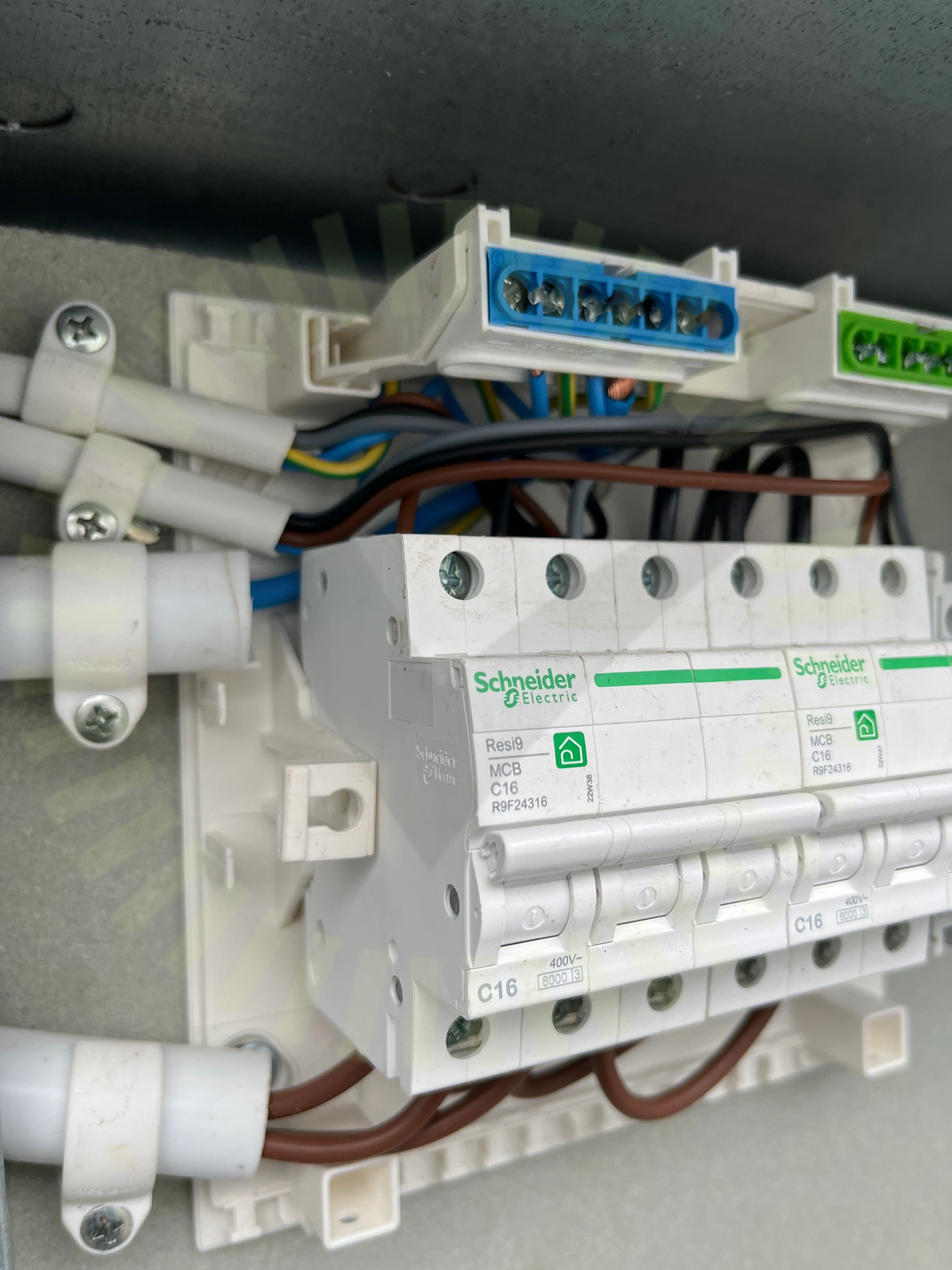

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

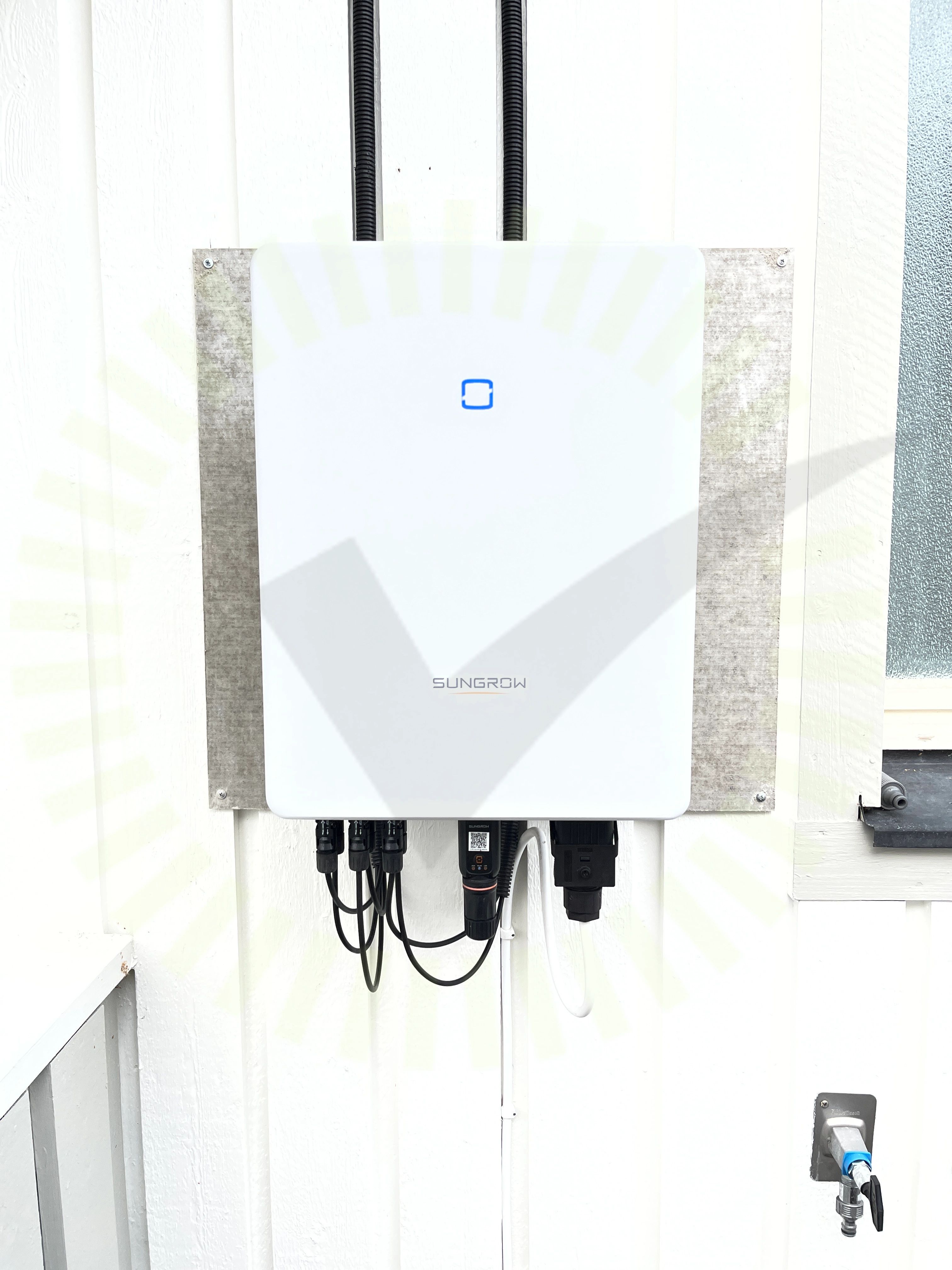

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/31

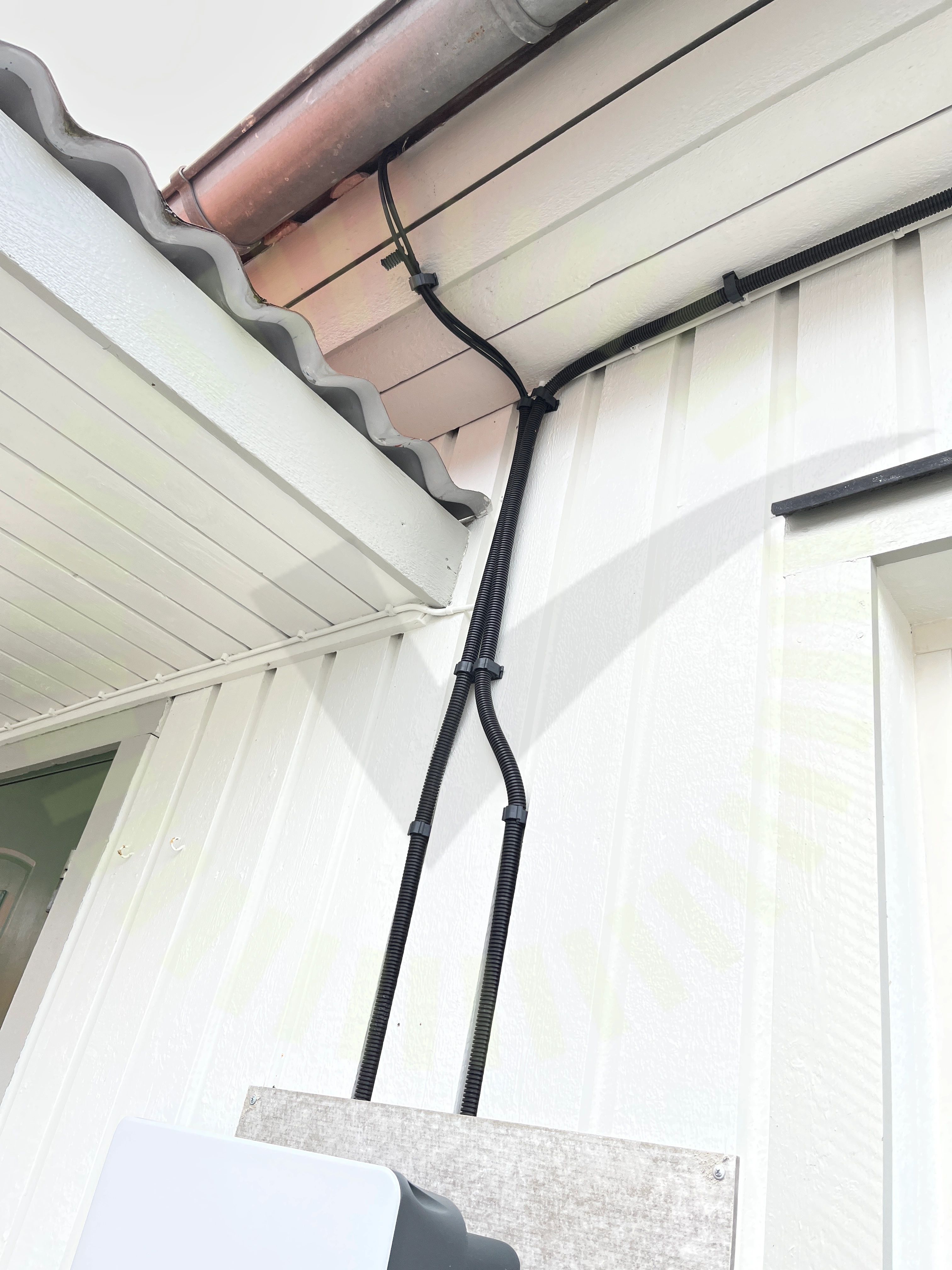

DC Kablage förläggning

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så de har tillräckligt stöd. Kablage ligger även oskyddat vid genomgång under hängränna.

Dubbel matning

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Förskruvning

6.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Jordning av chassi

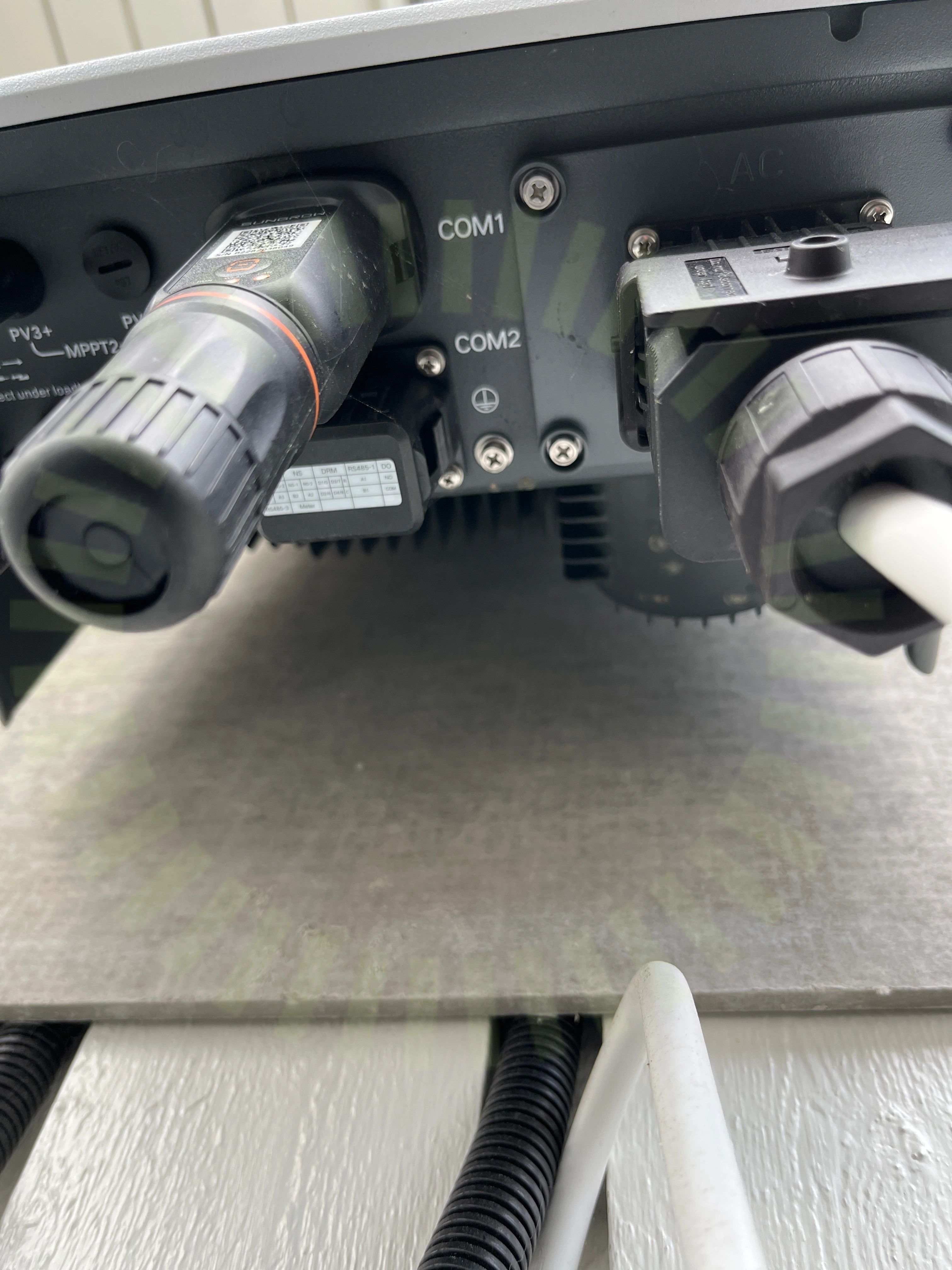

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Skarp kant

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

25/31
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/31
Strängdesign
