Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Västkustsol

Datum

13 mars 2026

Ort

GÖTEBORG, Västra Götalands län
Stödplattans placering
Stödplattans montering
Uppfästning av kablage
89% godkända11% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB
MontagesystemWeland Stål: Papptak
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriDyness: Tower Pro
TillbehörSäkerhetsbrytare AC
TillbehörSolis: EASTRON SDM630MCT
TillbehörUndercentral
Västkustsol

Installerad av Västkustsol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Anmärkningar

1/13

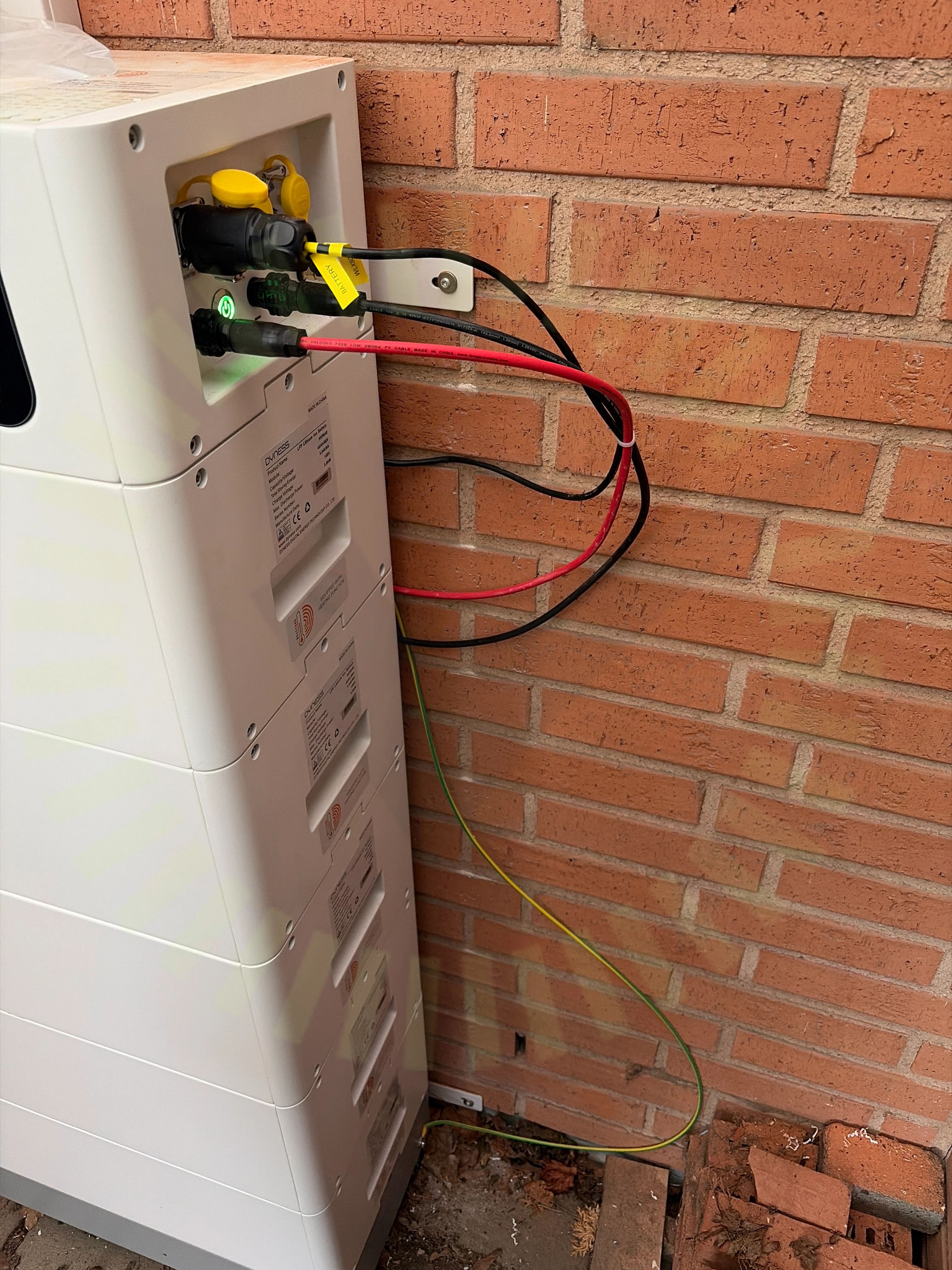

Uppfästning av kablage

2.1 Uppfästning av kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Godkända kontrollpunkter

12/13
Avstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMxxxG12RT-G54HBB

Anmärkningar

2/19

5.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

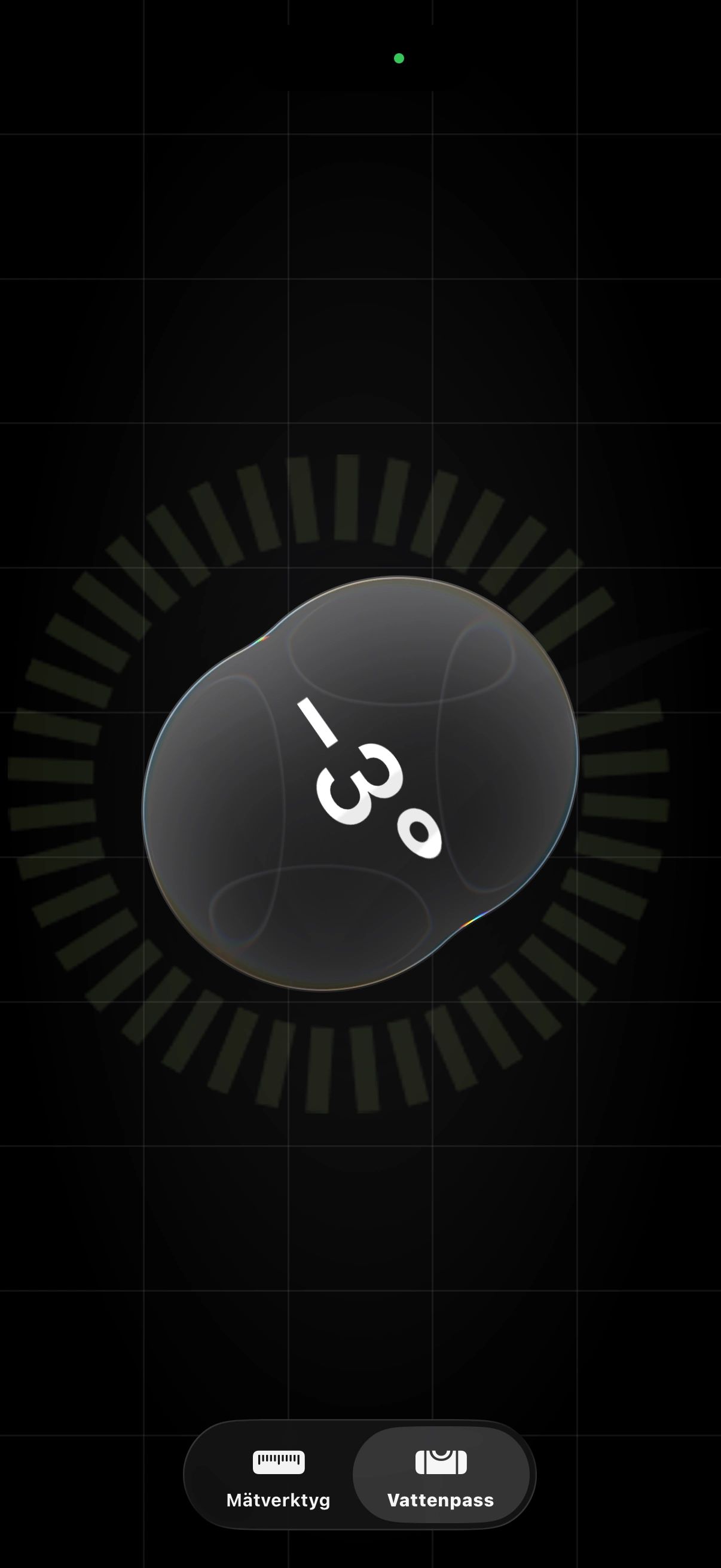

Lutning

5.2 Lutning

Inte godkänd

Panelernas lutning är lägre än vad tillverkaren kräver. Tillverkaren föreskriver minst 5 graders lutning.

Godkända kontrollpunkter

14/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

3/19
Förbindelse av kontakterPanelkablagets böjradieSträngförläggning

Tak 1: Weland Stål: Papptak

Anmärkningar

7/26

6.1 CC infästningar

Inte godkänd

Lastberäkning att kontrollera avstånd mot saknas.

MA5103 Sid 1 (2) | Version - 241024
Stödplatta

6.2 Stödplatta

Inte godkänd

Använd stödplatta är inte från Weland Stål.

MA5103 Sid 2 (2) | Version 8 - 241024

6.3 Potentialutjämningsledare

Inte godkänd

Funktionsjord saknas.

SS 436 40 00, 712.542.103

6.4 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

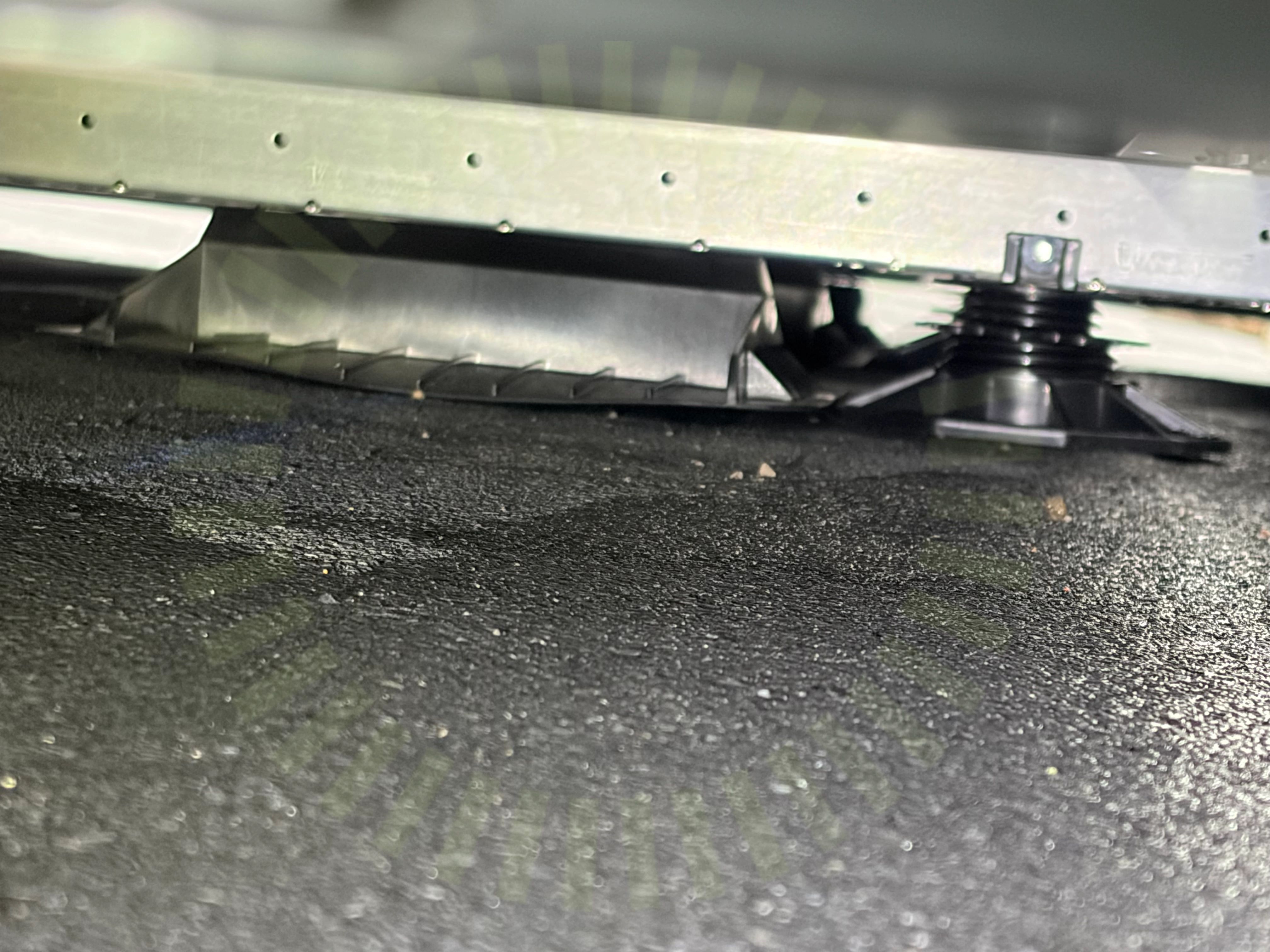

Stödplattans montering

6.6 Stödplattans montering

Inte godkänd

Skyddsmatta saknas.

MA5103 Sid 2 (2) | Version 8 - 241024
Stödplattans placering

6.7 Stödplattans placering

Inte godkänd

Två stödplattor är placerade mellan infästningar som är uppmätta till 270 cm cc. Lastberäkning att kontrollera om detta är godkänt saknas.

MA5103 Sid 2 (2) | Version 8 - 241024

Godkända kontrollpunkter

18/26
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/26
Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

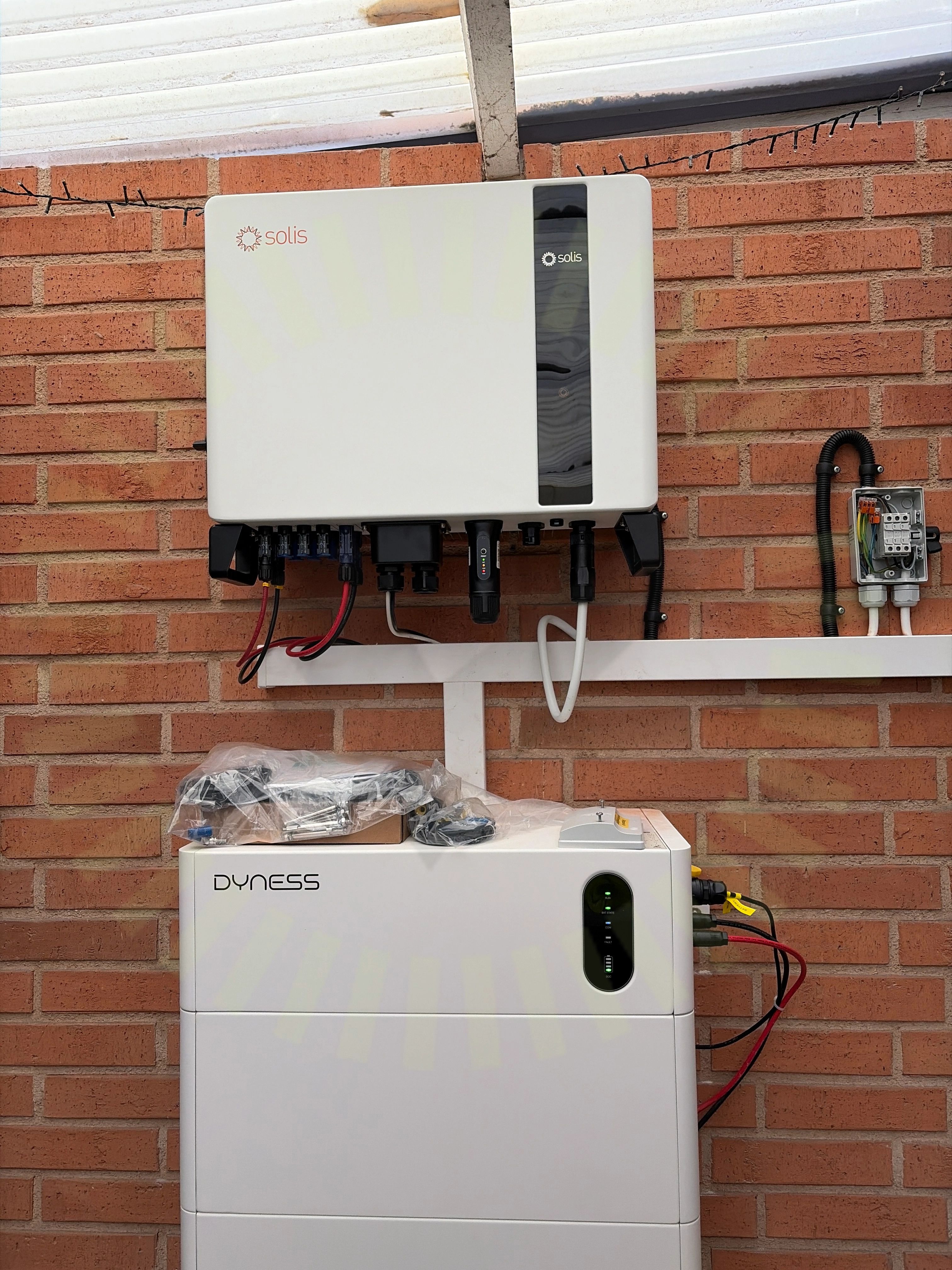

Växelriktare

Godkända kontrollpunkter

31/34
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/34
DC Max SpänningDC Min SpänningSträngdesign
