Besiktningsrapport

8.6

Installation genom

Solcellen.nu

Datum

2 juni 2023

Ort

Kristinehamn, Värmlands län

Förläggning DC kontakter

Säkerhetsavstånd

Klämmans dräneringskanal

+ 12

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPH

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSäkerhetsbrytare DC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Olika paneler förekommer i offert och lastberäkning.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Anmärkningar

1/6

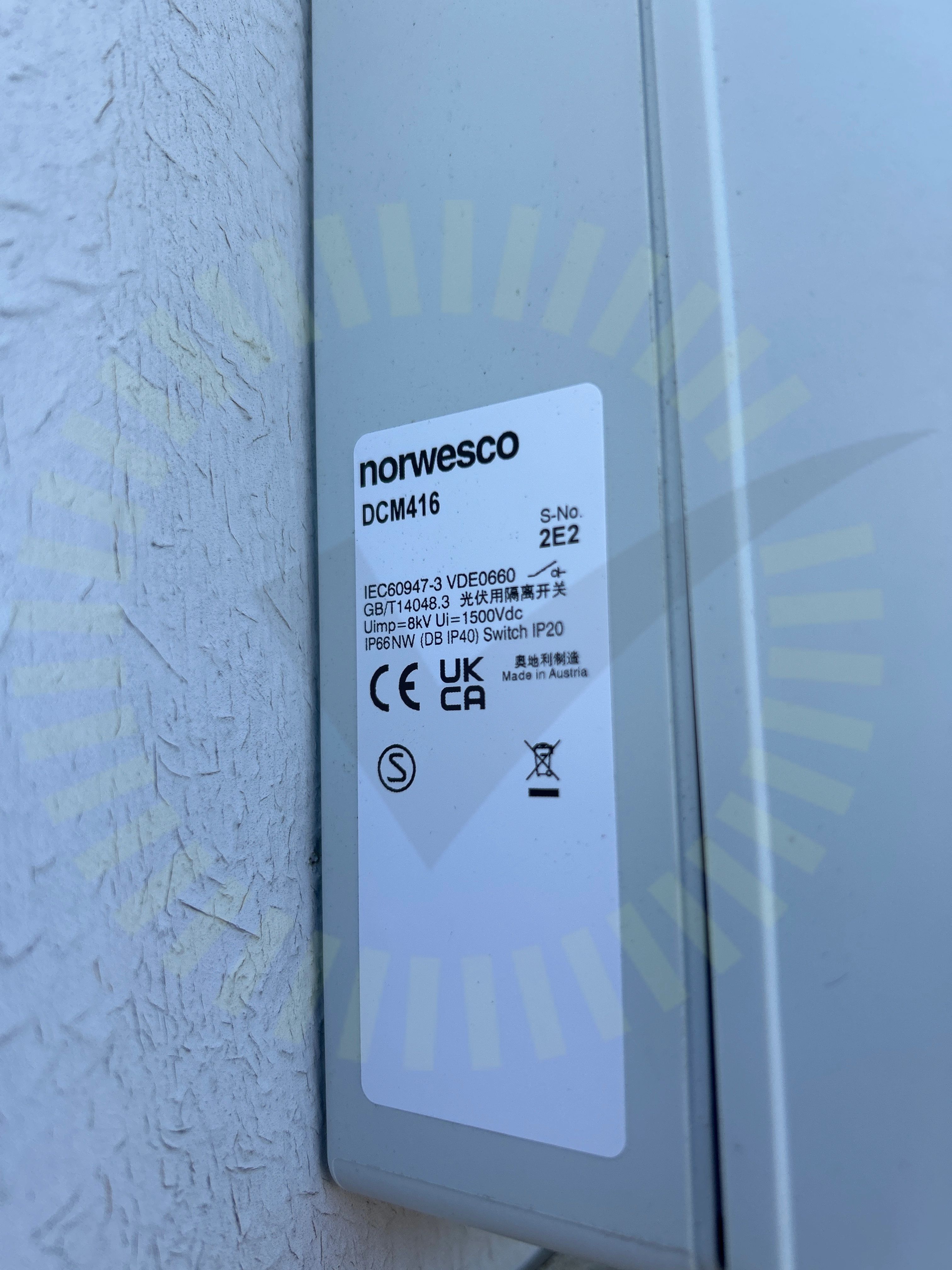

4.1 Egenskaper

Inte godkänd

Säkerhetsbrytarens egenskaper är inte lämpliga för användningen.

Godkända kontrollpunkter

5/6

BöjradieFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/28

5.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

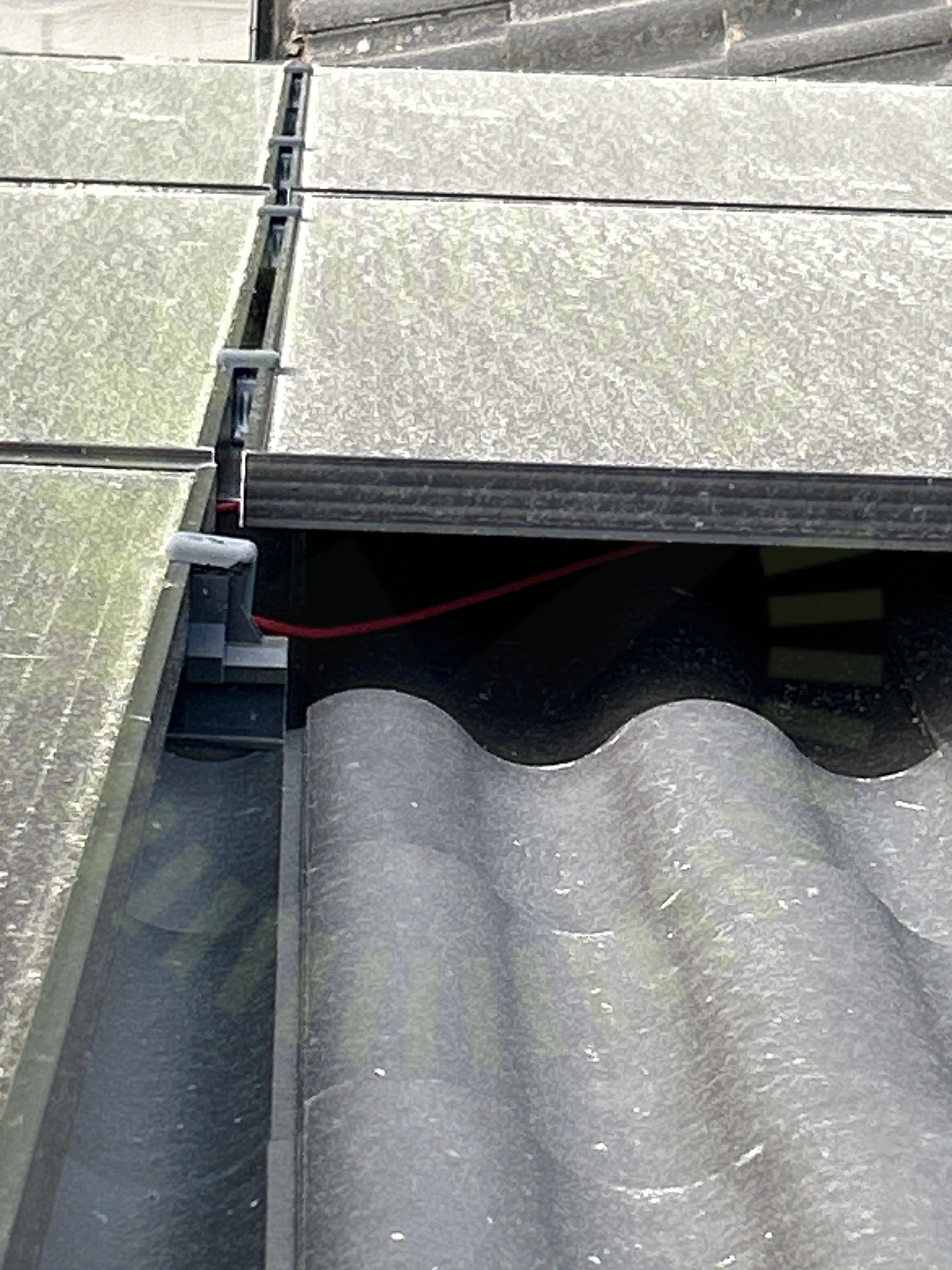

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Klämmans dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

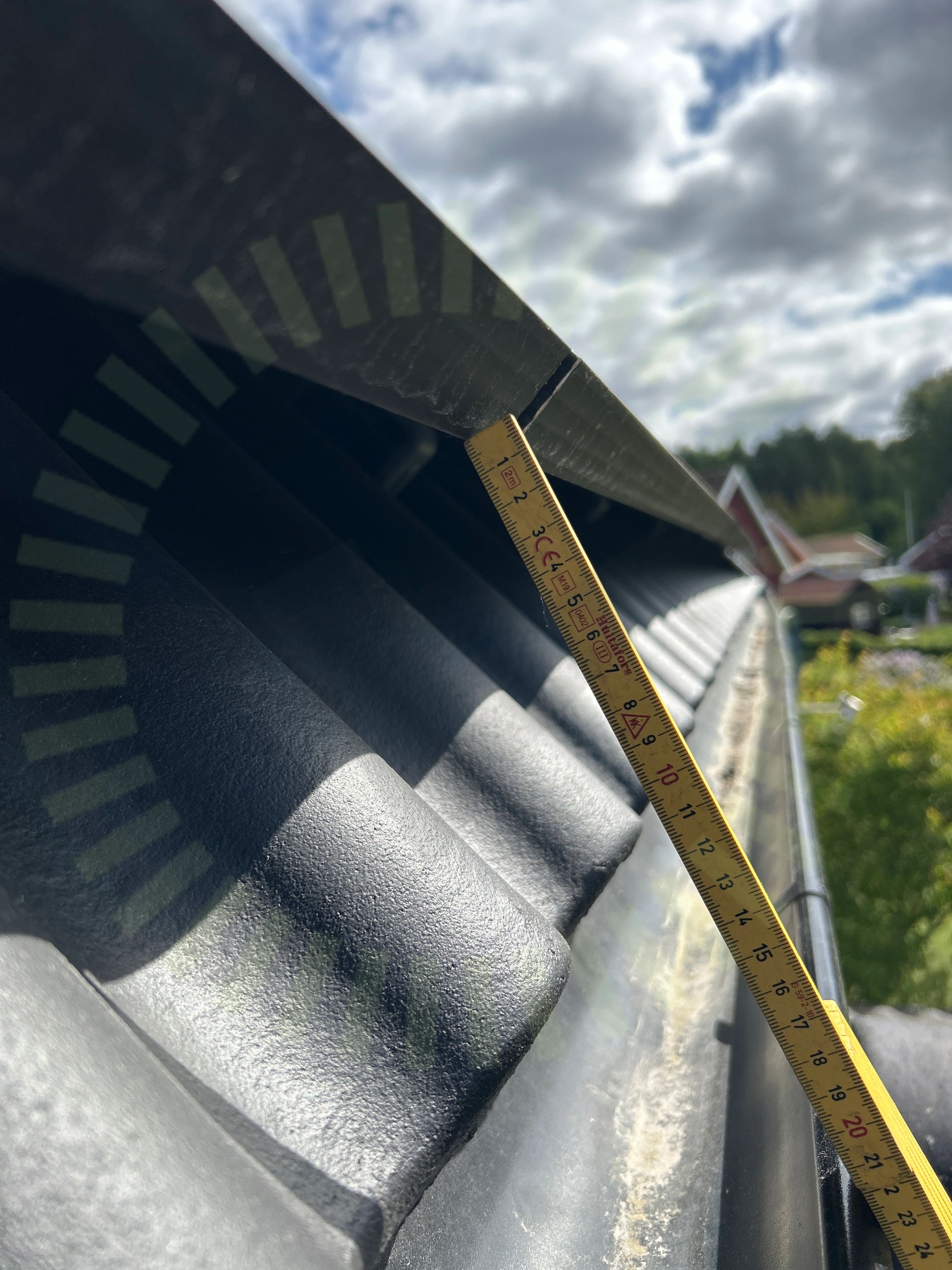

5.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

24/28

DC kabel förläggningFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HPH 405-425M

Anmärkningar

2/15

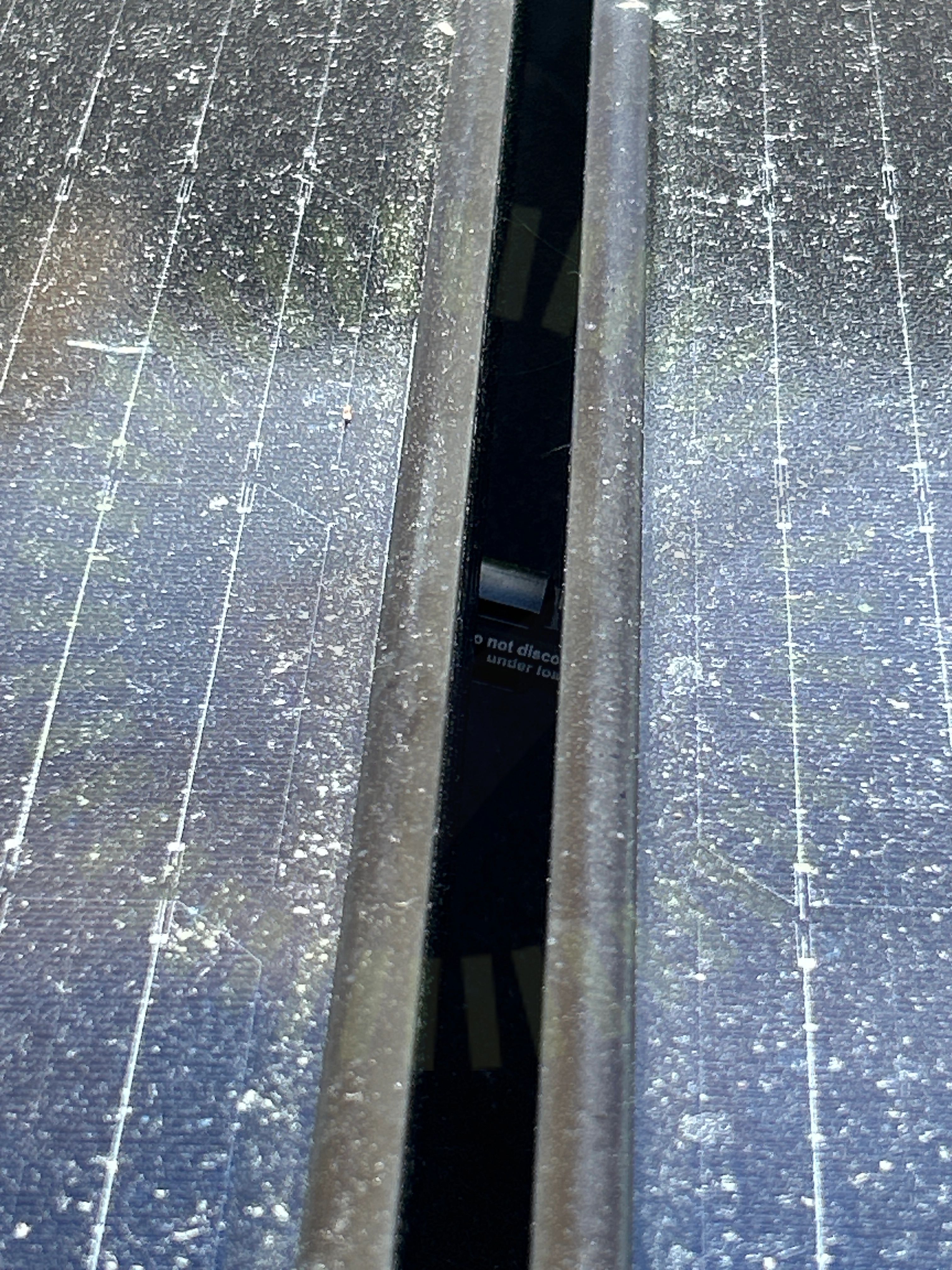

6.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

6.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

12/15

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Anmärkningar

3/5

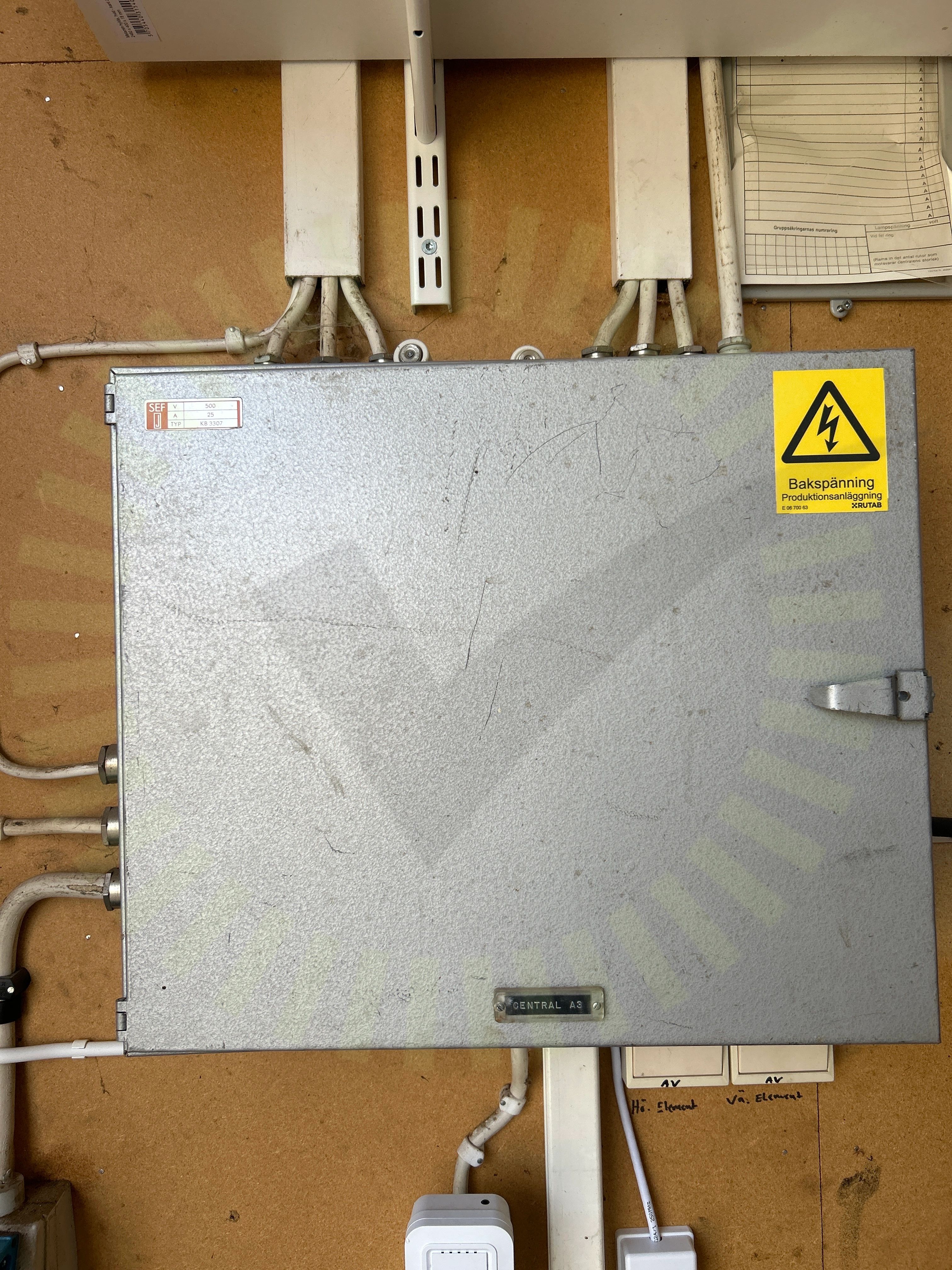

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

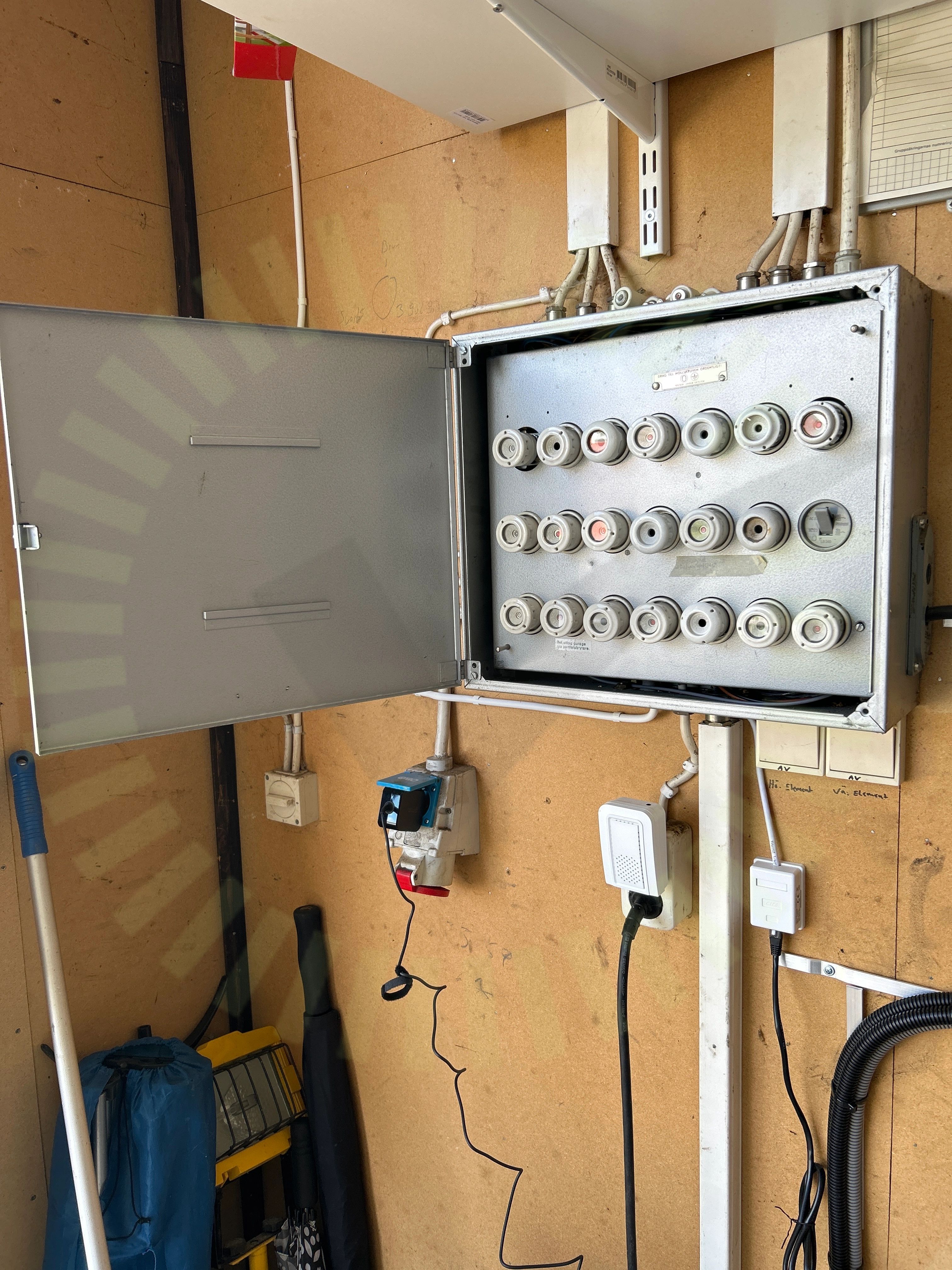

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

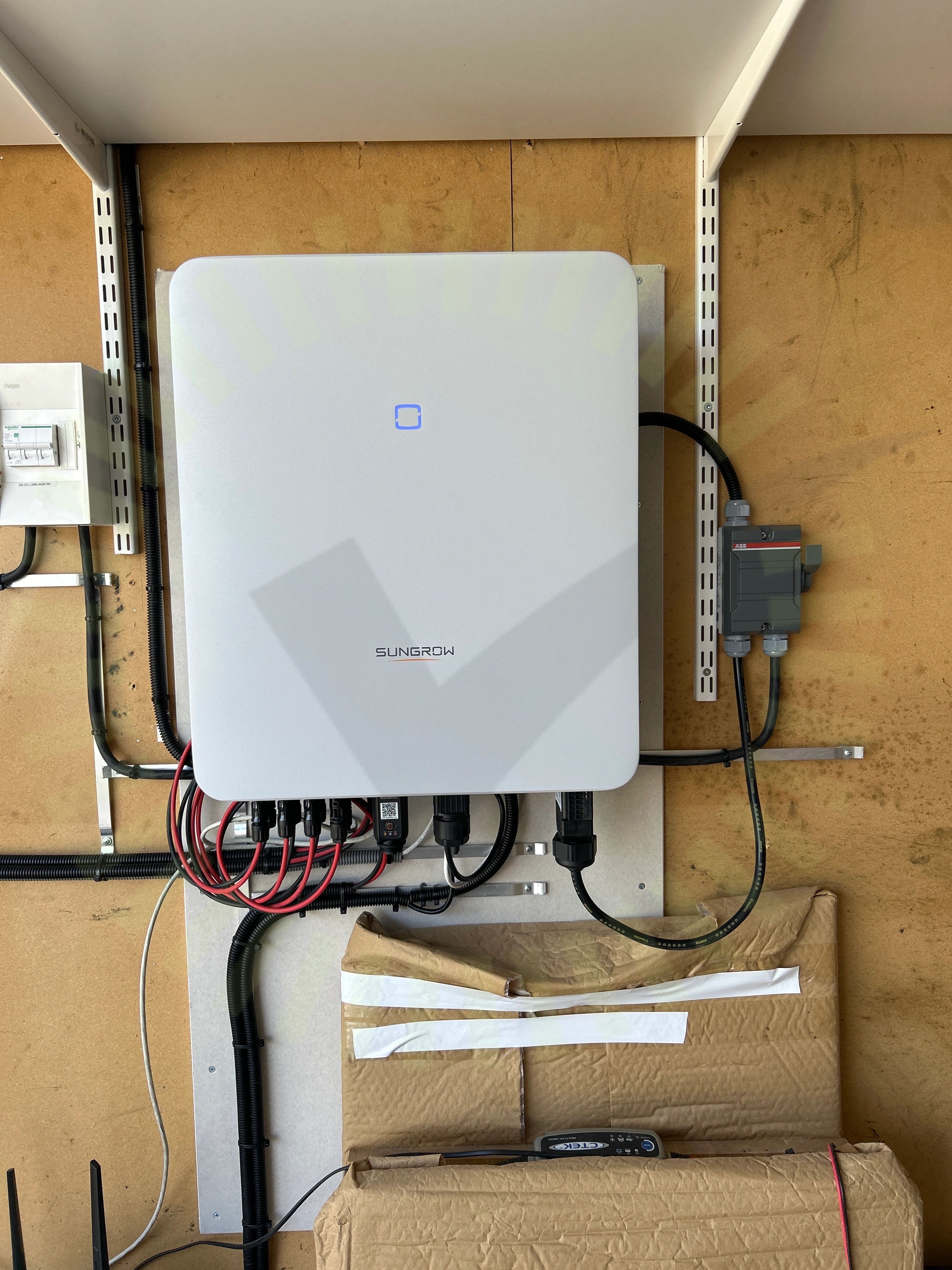

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

6/36

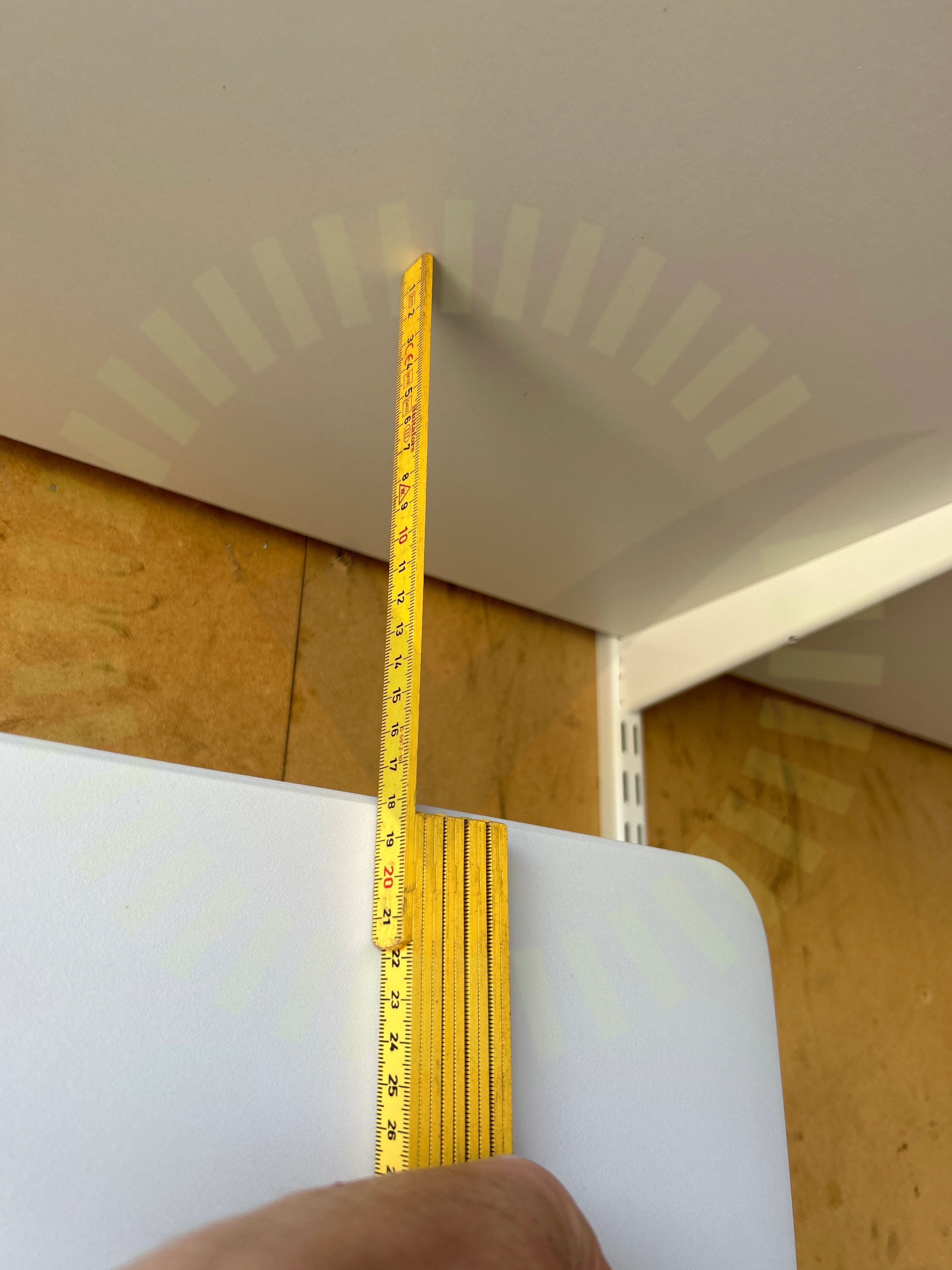

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

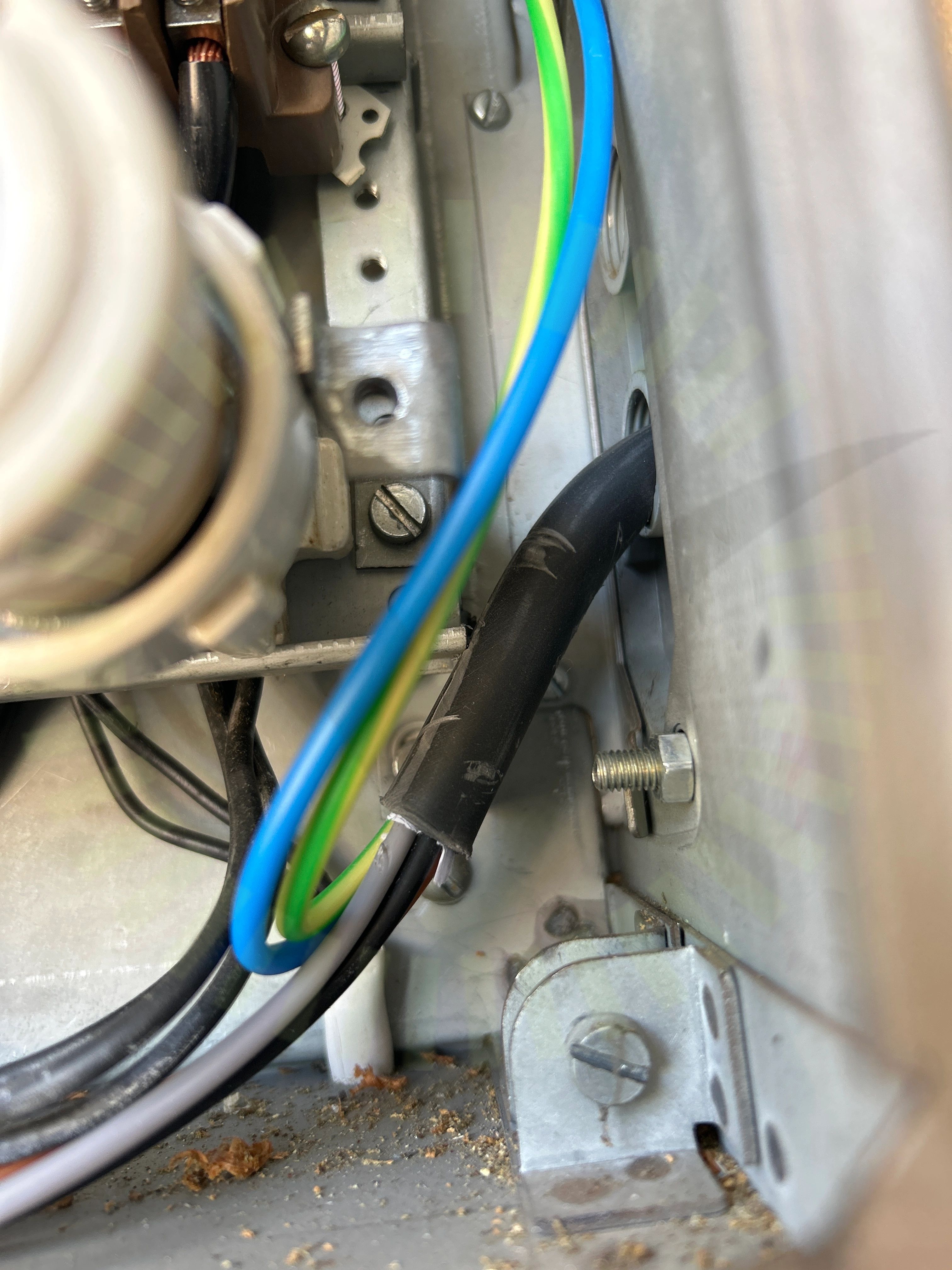

8.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant på två ställen.

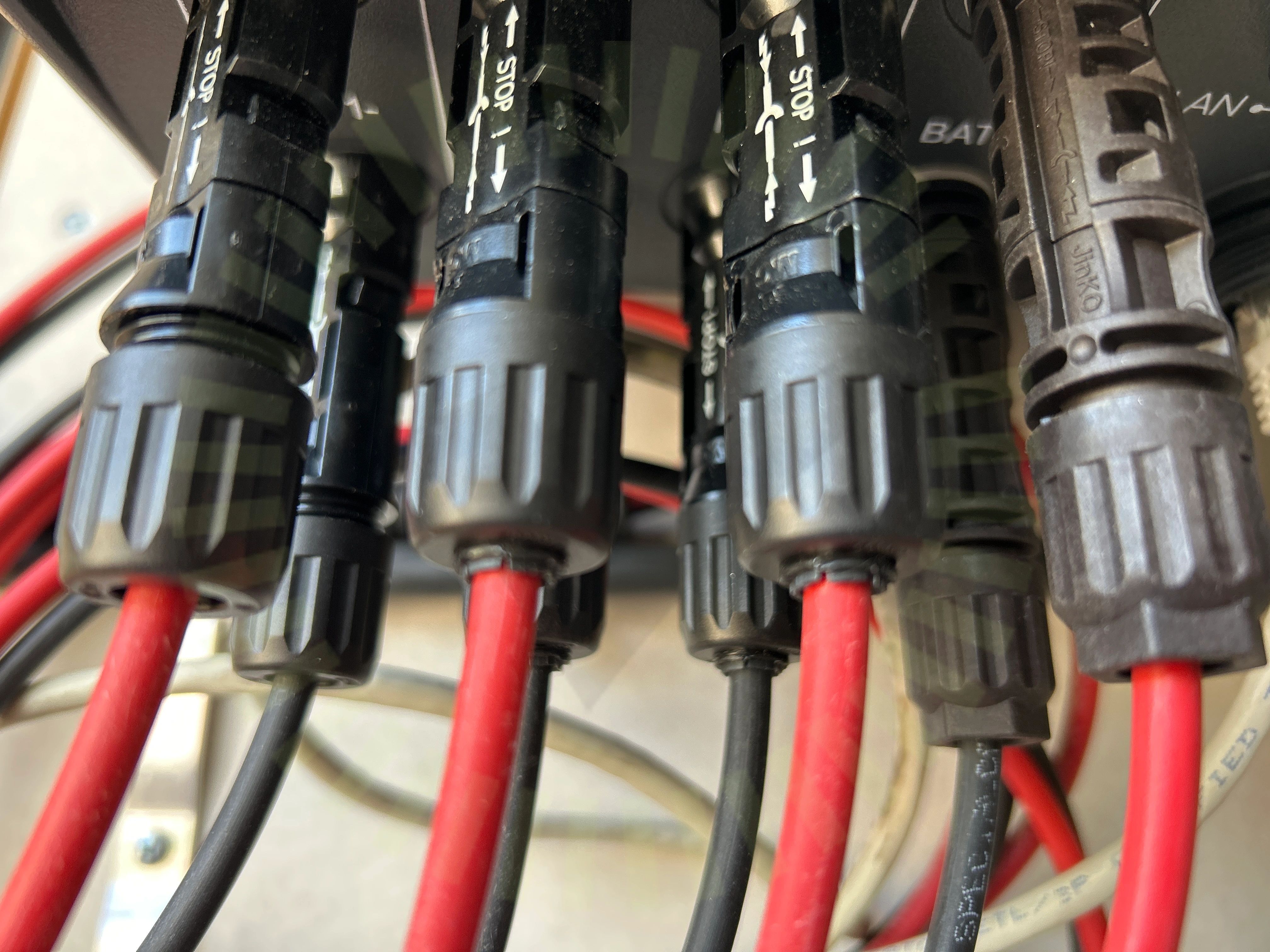

8.3 DC Kontakter anslutning

Inte godkänd

Kontakter är för hårt förskruvade.

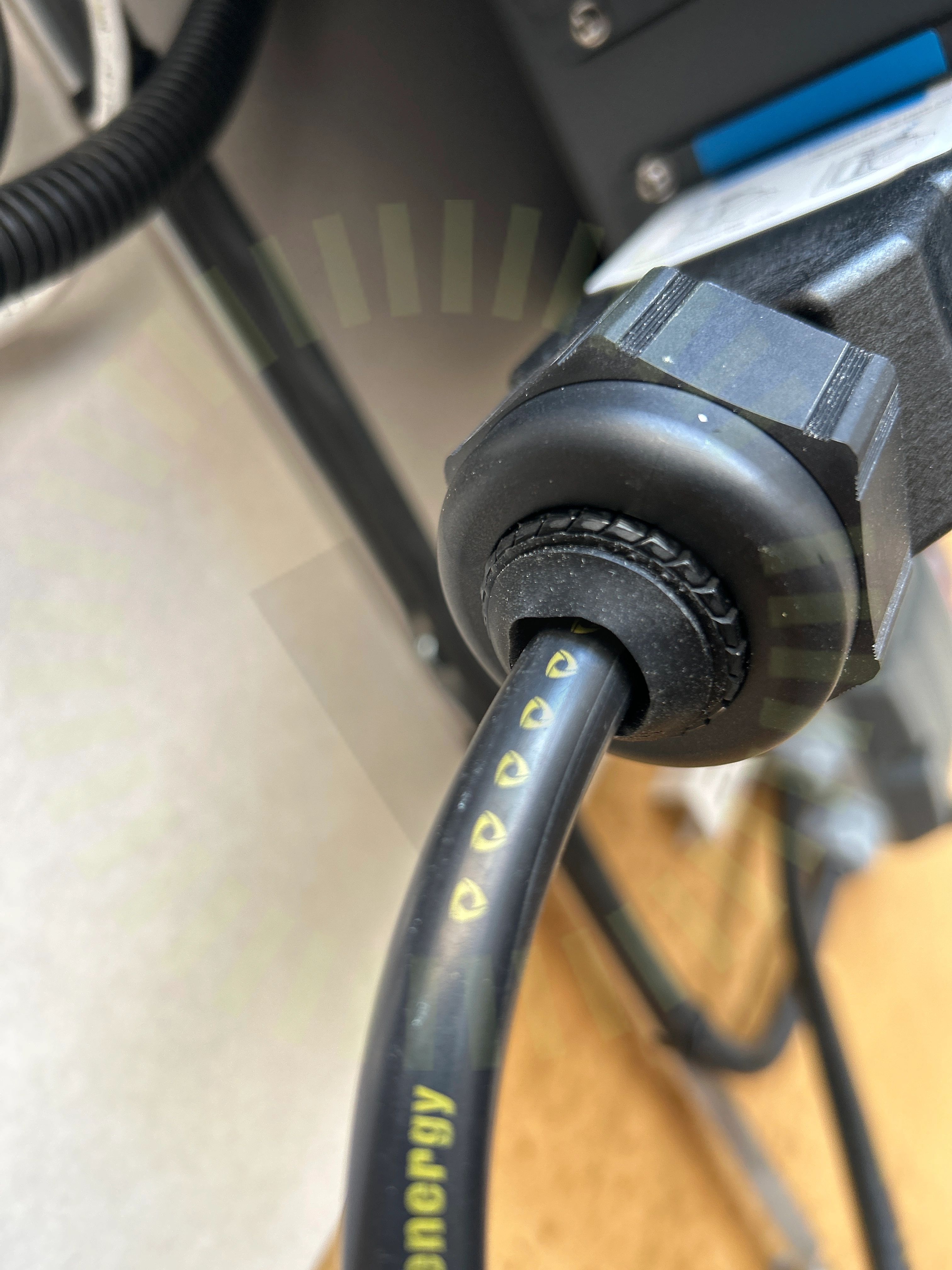

8.4 Förskruvning

Inte godkänd

Förskruvning sluter ej tätt runt kabeln.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

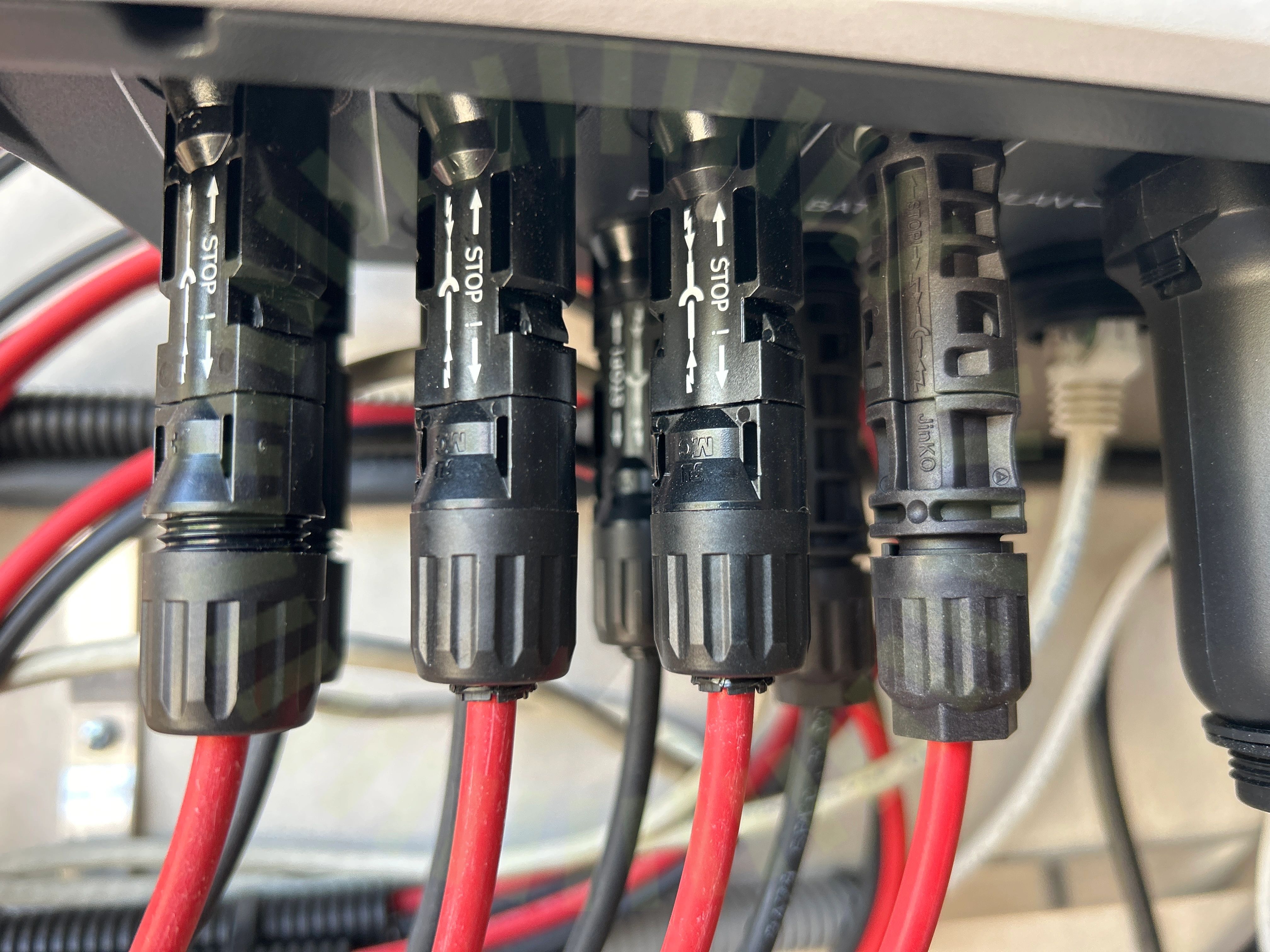

8.5 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

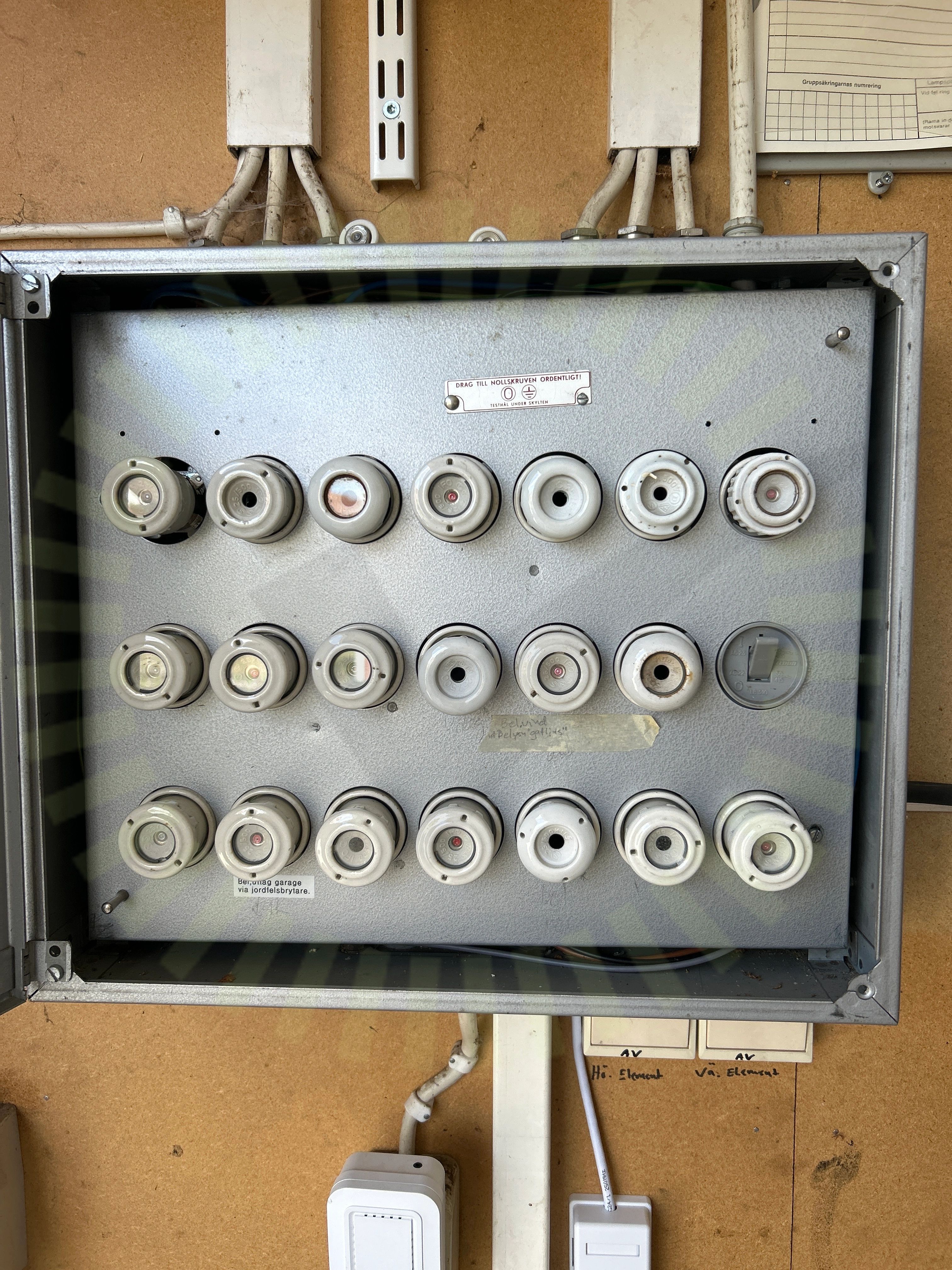

8.6 Märkning

Inte godkänd

Märkning saknas.

Godkända kontrollpunkter

30/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktDC Kontakter stressGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
