Besiktningsrapport

8.9

Installation genom

Solcellen.nu

Datum

23 mars 2023

Ort

Norrköping, Östergötlands län

Skenornas överhäng

Skenans utstick för klämma

Kabeluppfästning

+ 8

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR4-60HPB 345-375M

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

1.1 Vatten via flexrör

Kundkommentar

Om flexröret som kommer in under pannan inte kommer nerifrån, utan kommer in under pannan med för skarp vinkel finns risk för att det leder vatten in under pannan

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/8

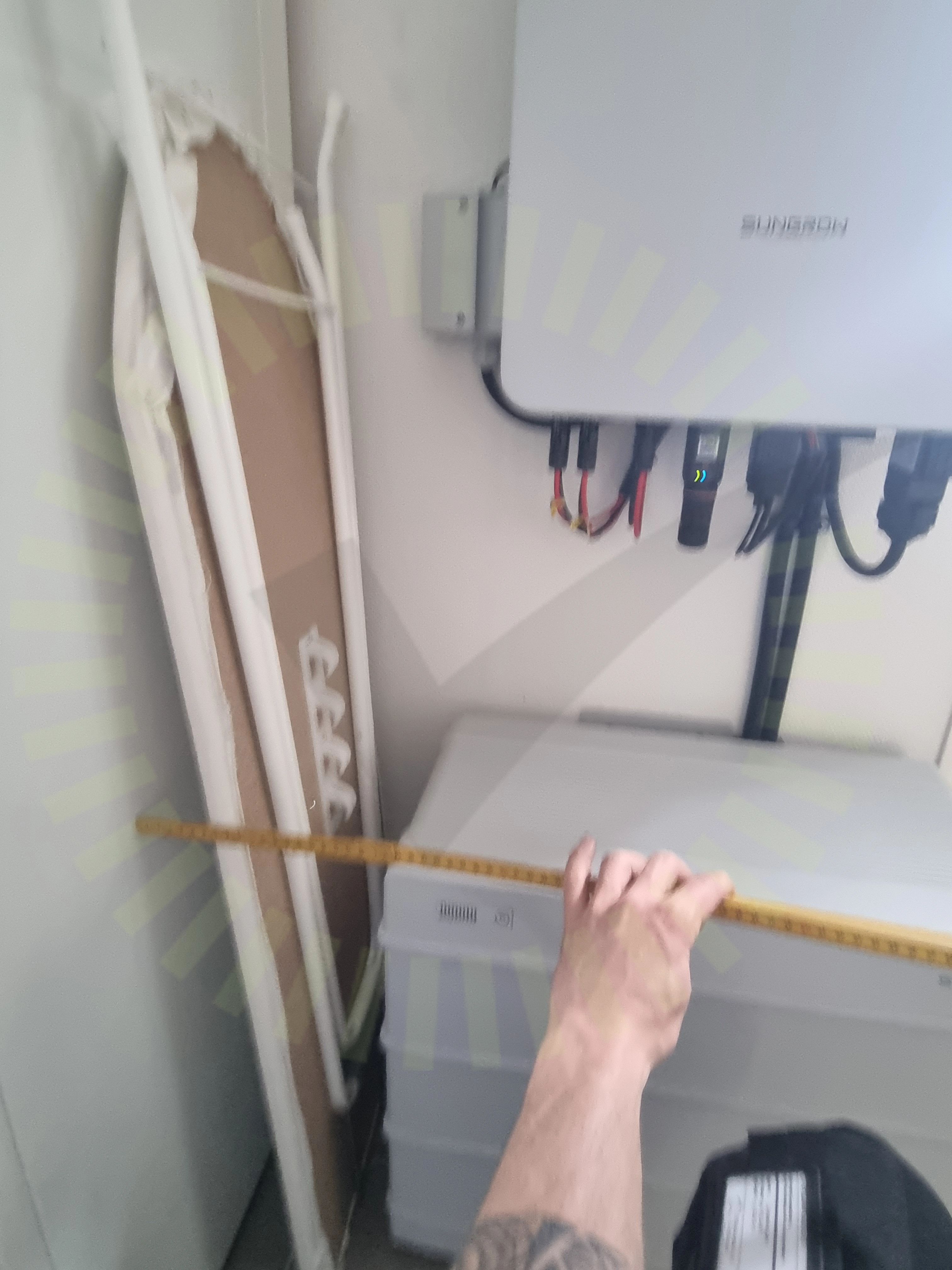

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare DC

Anmärkningar

1/6

3.1 Förskruvningar

Inte godkänd

Säkerhetsbrytarens kapslingsklass försämrad efter installation. Förskruvningar ej åtdragna

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/30

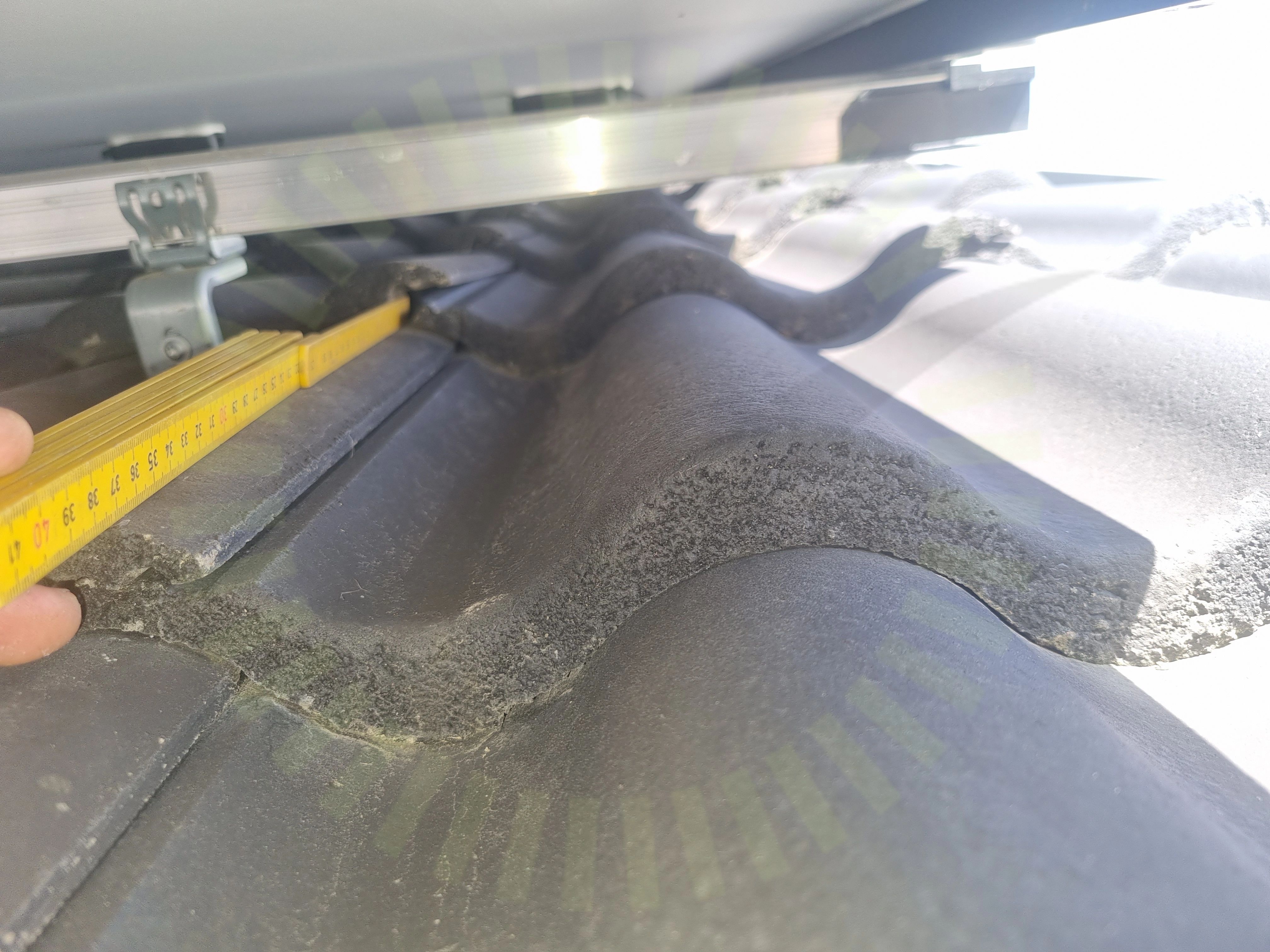

4.1 Glipa mellan takpannor/ trasiga takpannor

Rekommendation

Glipa mellan pannor där infästningar sitter, ej utslipade pannor

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

4.4 Skenans utstick för klämma

Inte godkänd

Skenan för lång, fäste sitter ej mot panelram

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

4.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

24/30

Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Longi: LR4-60HPB 345-375M

Anmärkningar

2/16

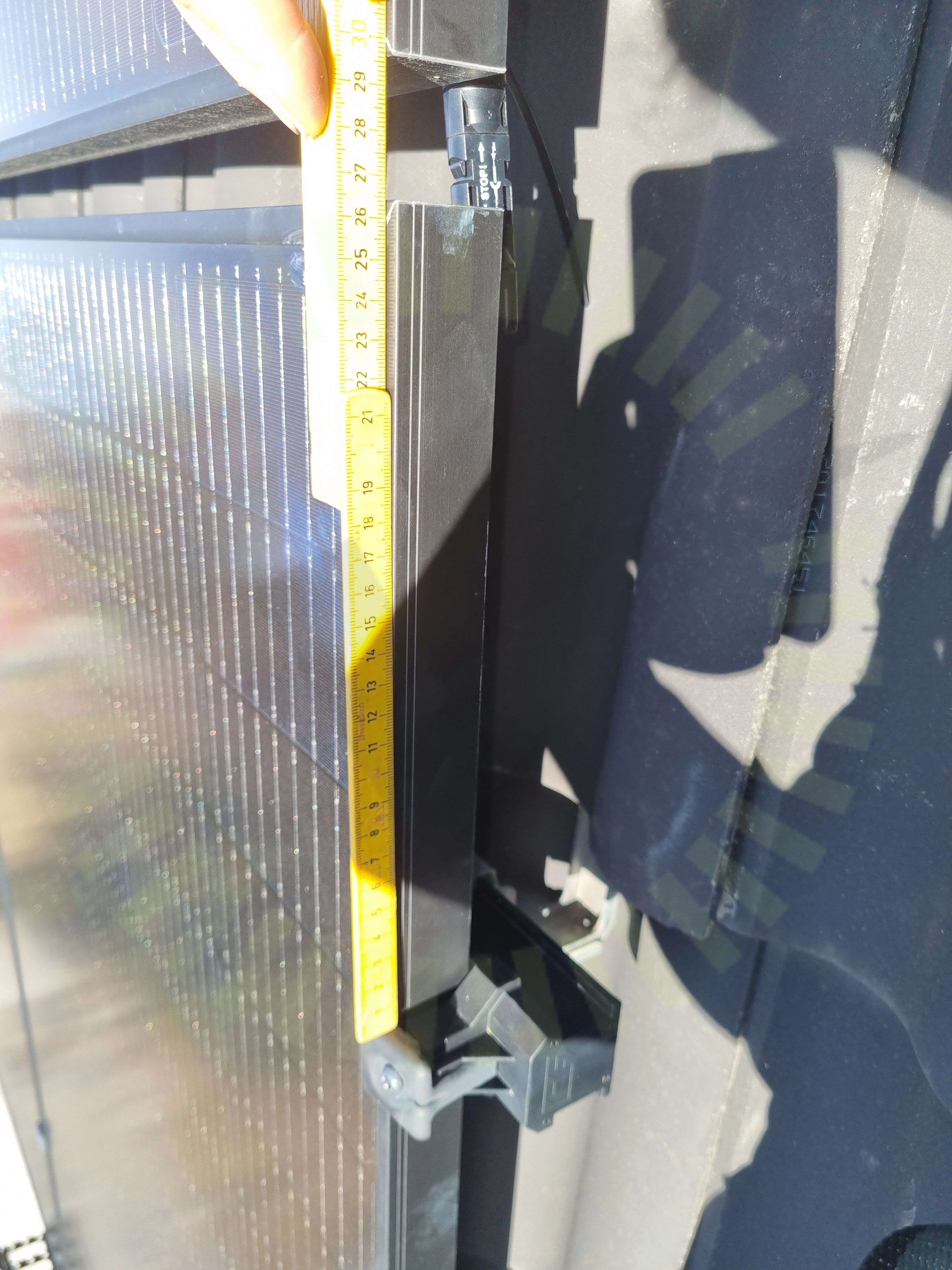

5.1 Klämmornas placering

Inte godkänd

Klämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16

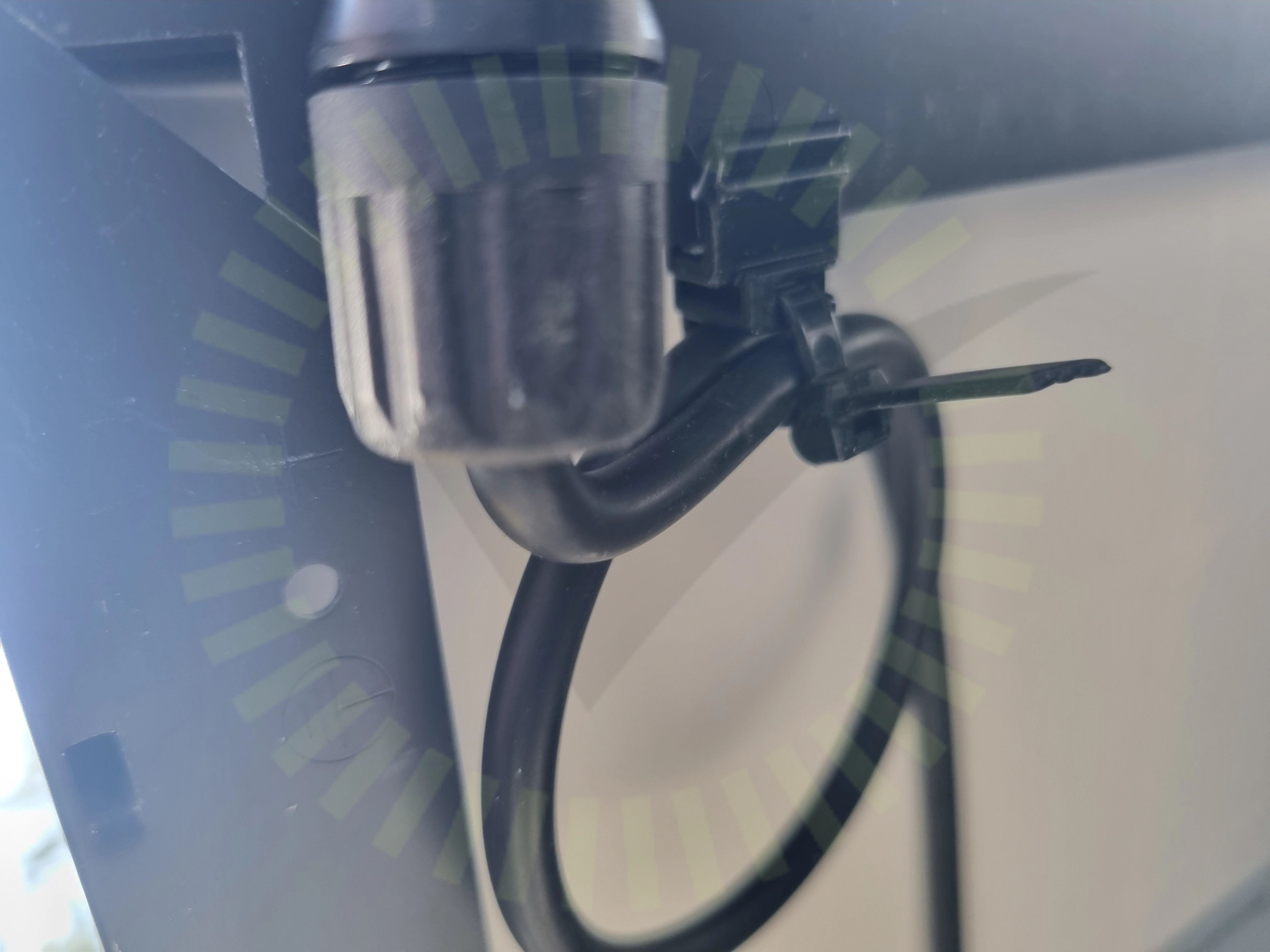

5.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontakterKopplingslådaMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/33

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

7.2 Märkning

Inte godkänd

Märkning saknas. Brytare ac dc växlerriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning. (PE på bild är till batteri)

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

30/33

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaPlaceringSmartmätareSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
