Besiktningsrapport
9.3
Installation genom
EGEN ENERGI AB
Datum
16 juli 2025
Ort
Eslöv, Skåne län
DC anslutning
Föremål mot bakstycke
Beröringsskydd
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 xxx/MR
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Deye: SUN-(5-12)K-SG04LP3-EU
Batteri
V-TAC: Lithium Ion Batteries
Installerad av EGEN ENERGI AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
2/14

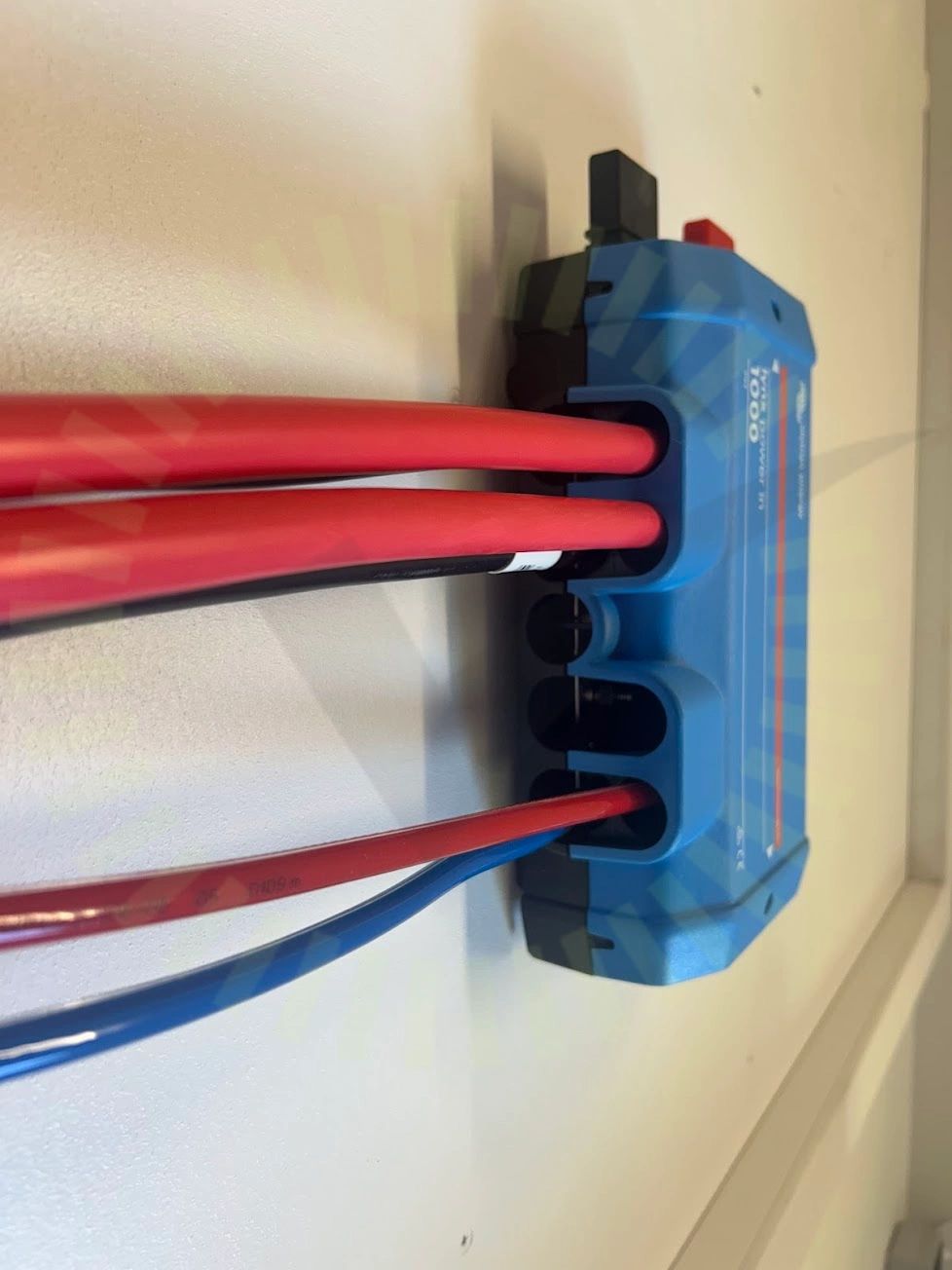

2.1 Beröringsskydd
Inte godkänd
Beröringsskydd ej uppfyllt för busbar
2.2 DC anslutning
Inte godkänd
Ledare som ansluts från busbar till växelriktare är för klena för batterierna
Godkända kontrollpunkter
12/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
1/15
3.1 Föremål mot bakstycke
Inte godkänd
Slang klämd mellan skena och bakstycke av panel.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5
Godkända kontrollpunkter
14/15
Avstånd till havet
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
26/26
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/33

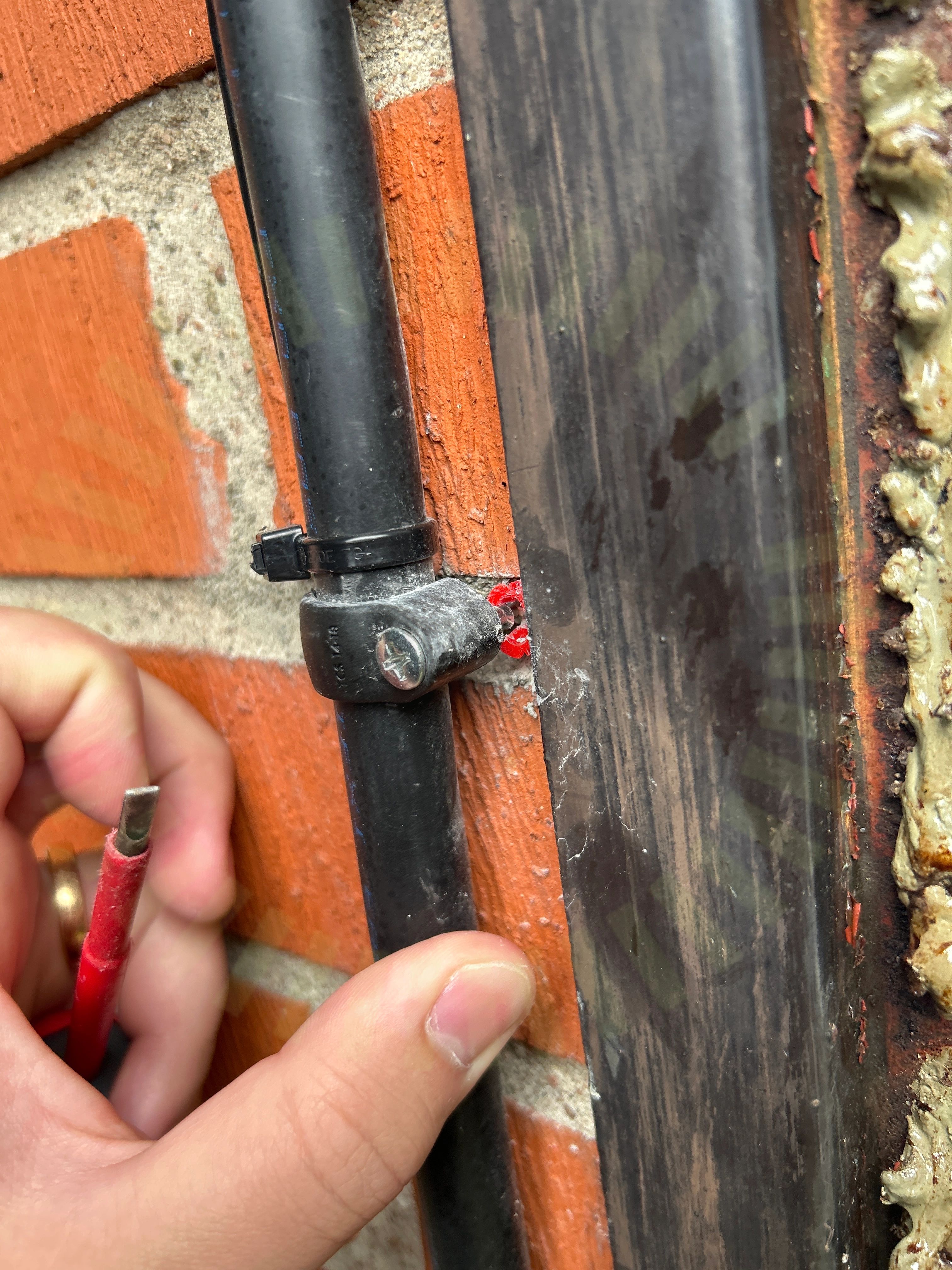

6.1 AC Kablage förläggning
Inte godkänd
Klammer för kablage har släppt från vägg.
SS 436 40 00 (522.8.4)

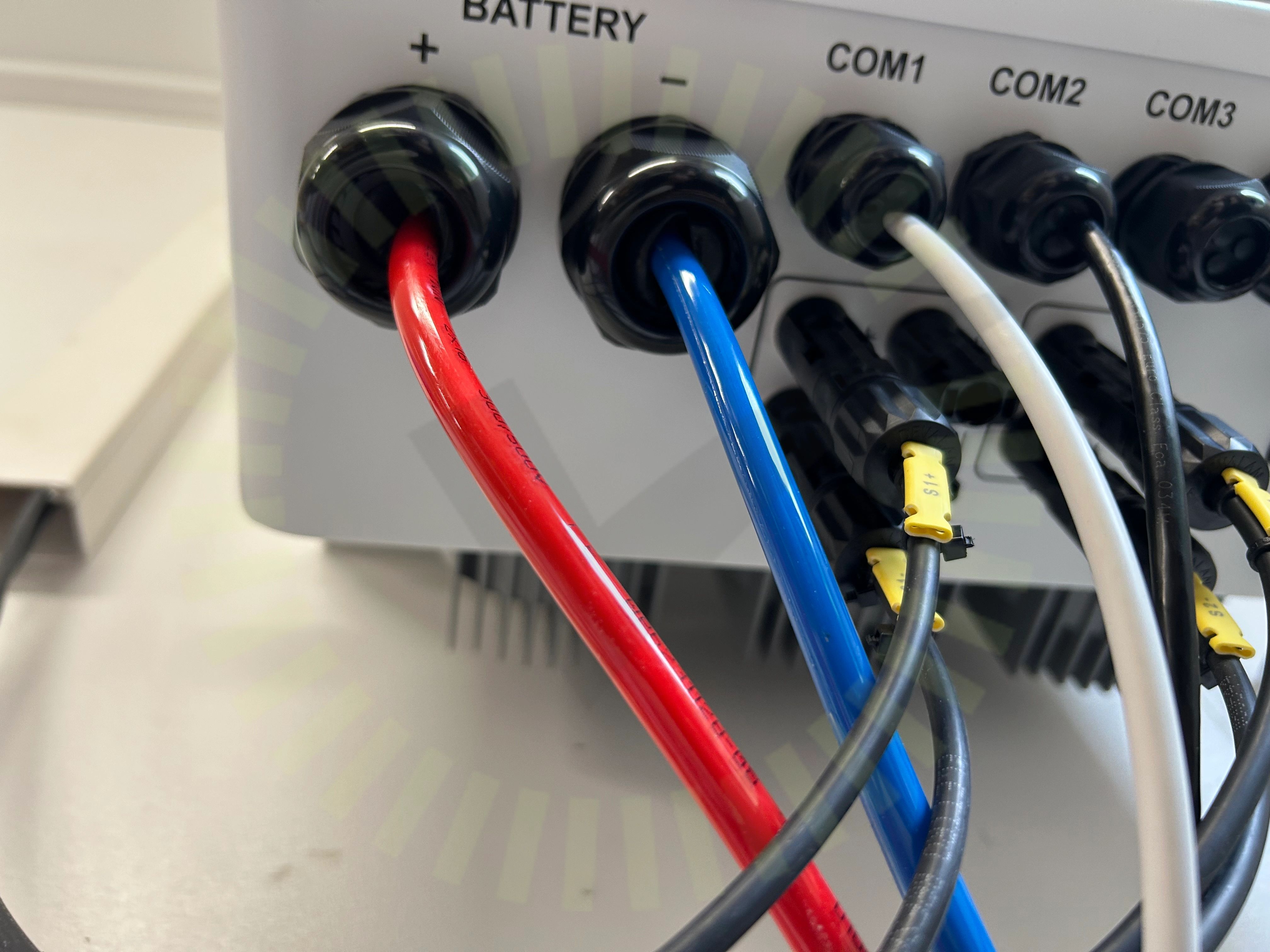

6.2 Förskruvning
Inte godkänd
Förskrivningar håller ej kablage på plats.
Deye SUN-(5-12)K-SG04LP3-EU User Manual Ver: 2.2, 2024-03-29, Sida 14-16
Godkända kontrollpunkter
31/33
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
