1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.2
Installation genom
Freebo
Datum
19 juni 2023
Ort
Uppsala, Uppsala län
79% godkända21% ej godkända
Om installationen
PanelerPeimar: SF350
MontagesystemK2 SolidRail med MAFI infästning
VäxelriktareFOXESS: T-Series G3
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, K2 SolidRail med MAFI infästning
Anmärkningar
7/182.1 Heavy Brackets
Inte godkändLastberäkning saknas. Ett underlag för att kontrollera om HeavyBrackets behövs saknas.

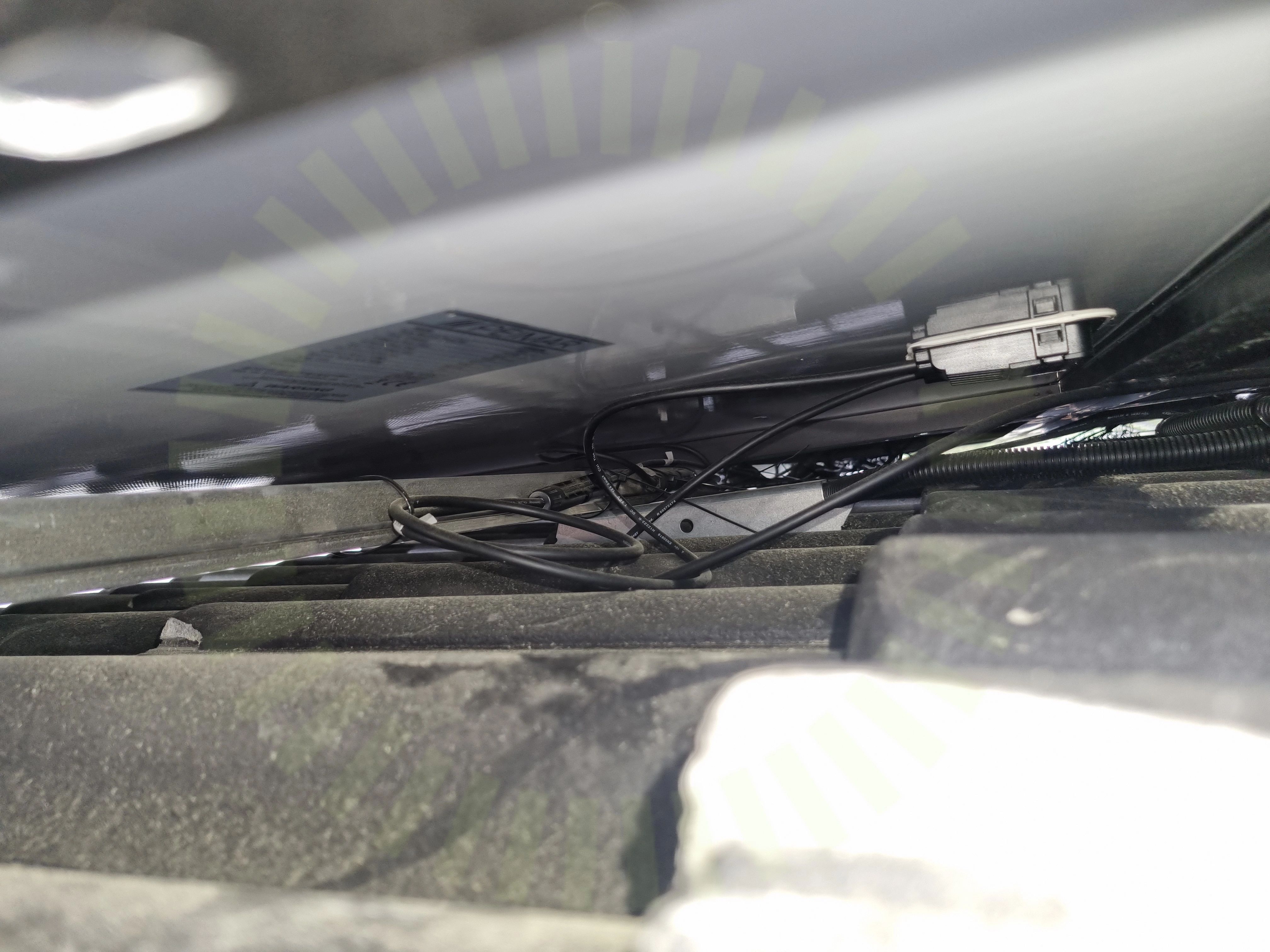

2.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket generellt för hela anläggningen.
2.3 Skenornas infästning
Inte godkändTvå system är blandade och godkänd infästning mellan de båda saknas
2.4 Skenornas överhäng
Inte godkändEn lastberäkning för att kontrollera korrekt överhäng mot finns inte tillgängligt.
2.5 Blandade montagesystem
Inte godkändTvå system är blandade vilket påverkar garantier och är inte godkänt av respektive tillverkare.
2.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.7 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera korrekt avstånd mellan krokar saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
11/18DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorPlaceringSkadorSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, Peimar: SF350
Anmärkningar
3/12

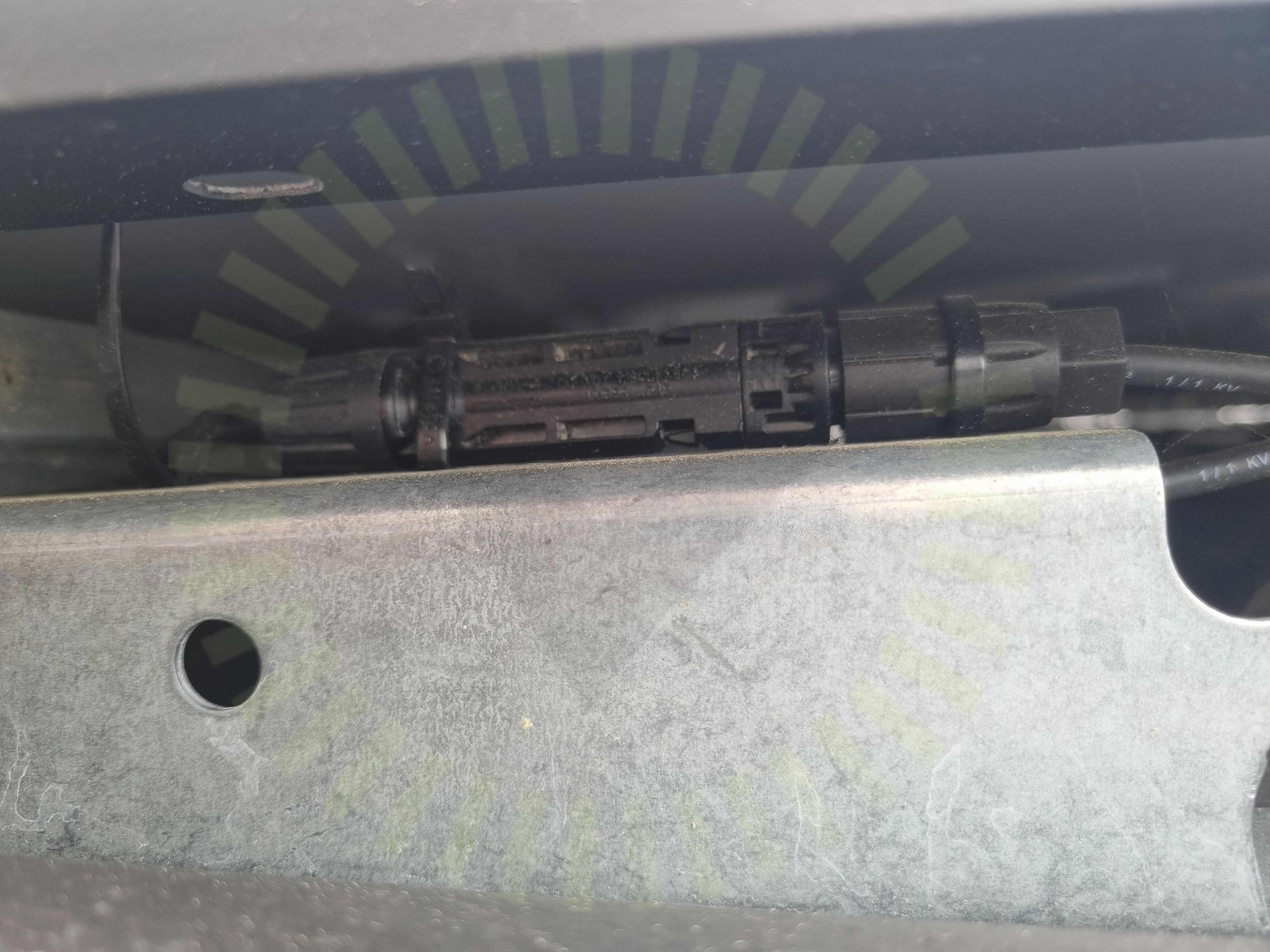

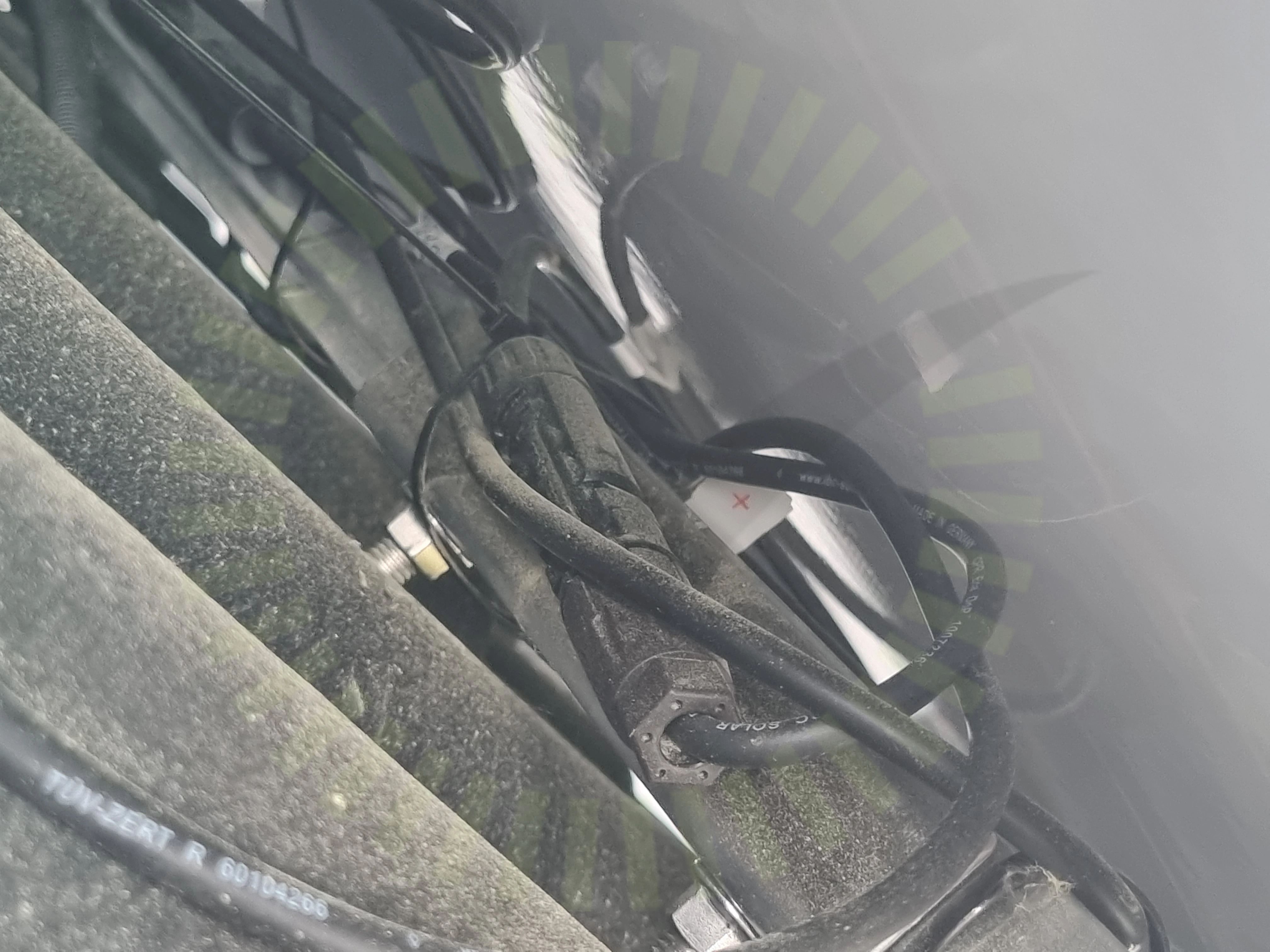

3.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526

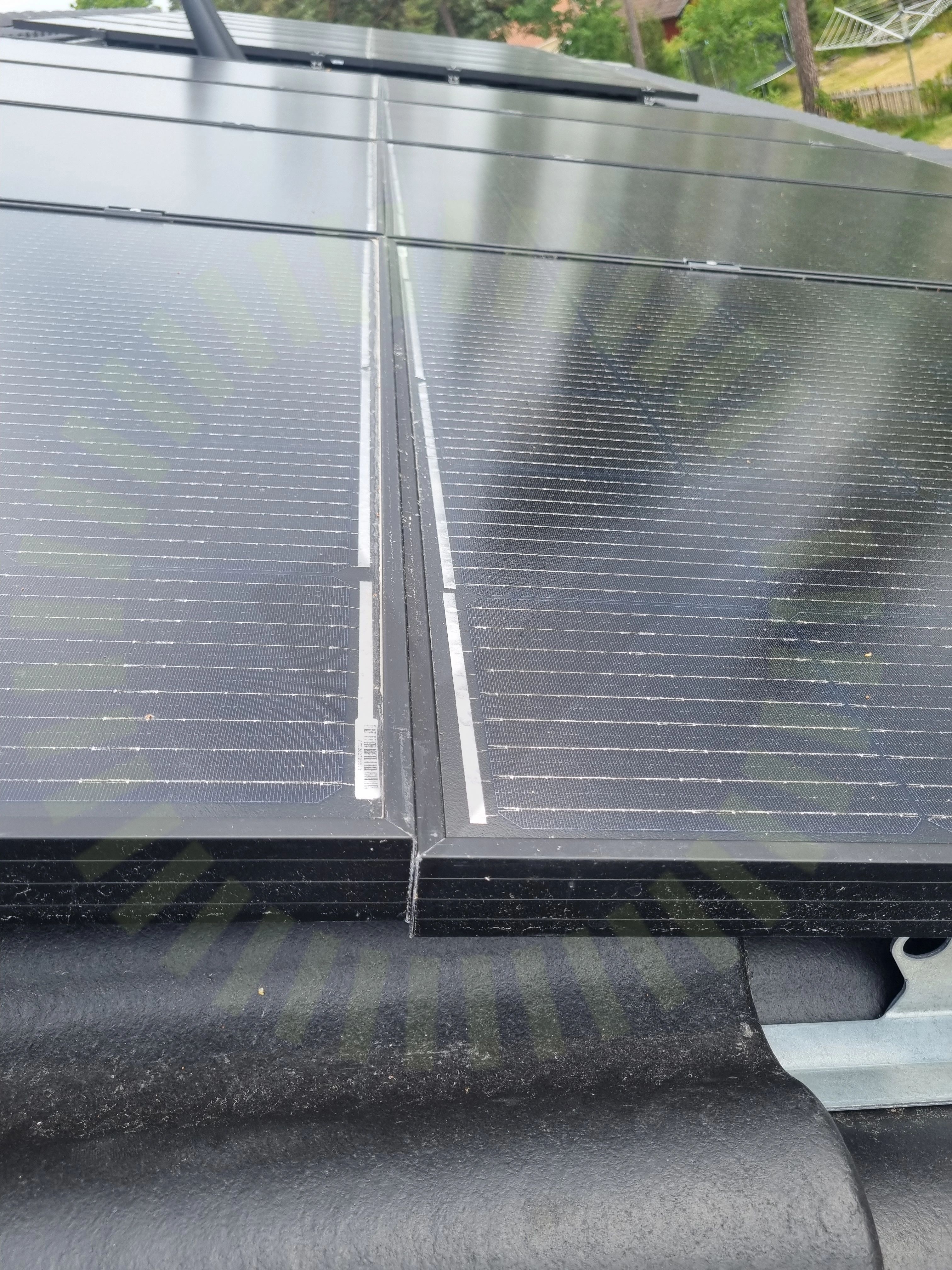

3.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
PEIMAR INSTALLATION MANUAL GUIDE | DATE: 02/2017, Sida 4
3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie ut ur kontakter.
Godkända kontrollpunkter
8/12DräneringshålFästenas överlappningFästens placeringFöremål mot bakstyckePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/12Strängförläggning
Varselmärkning
Anmärkningar
2/5

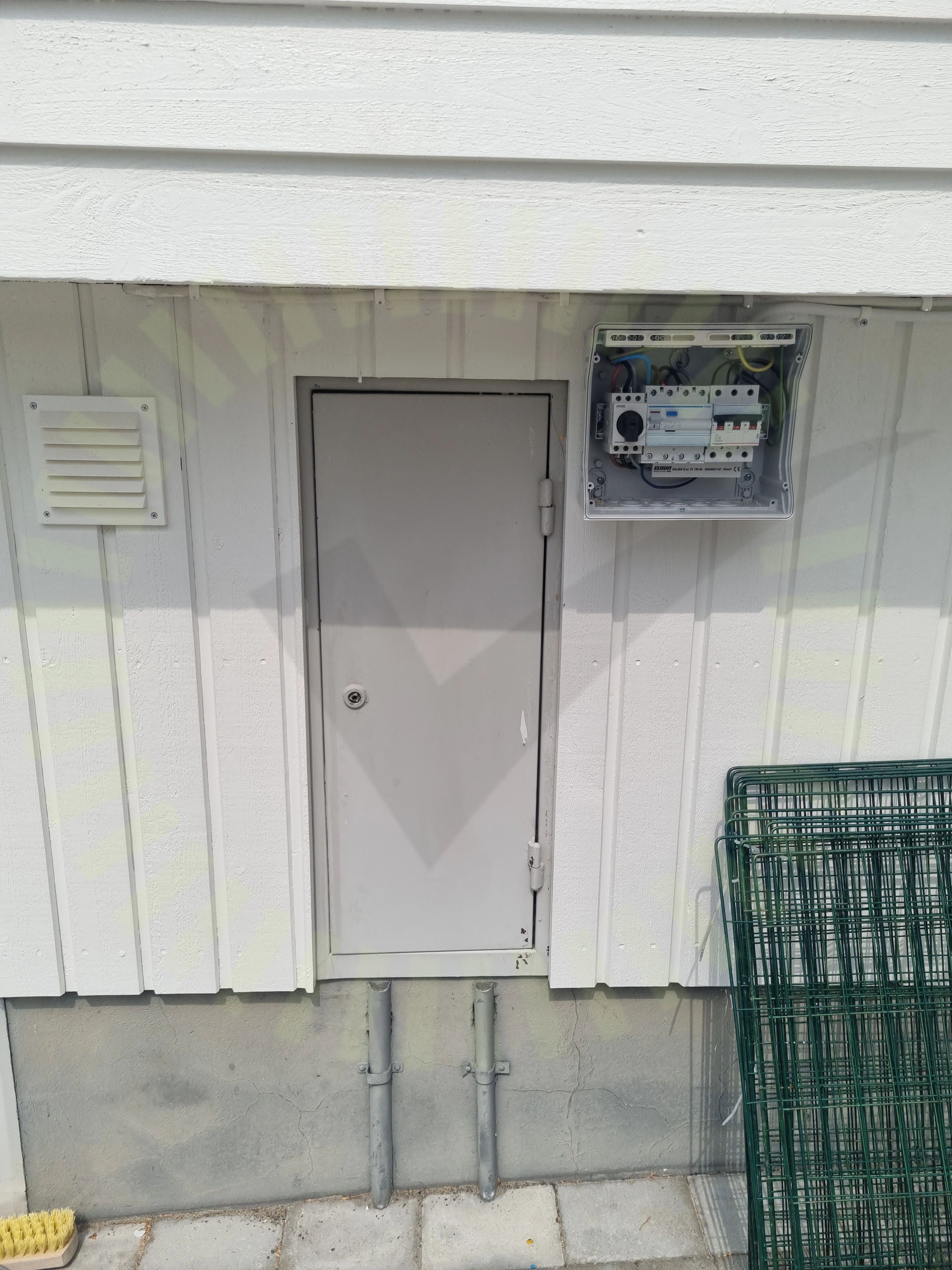

4.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101)

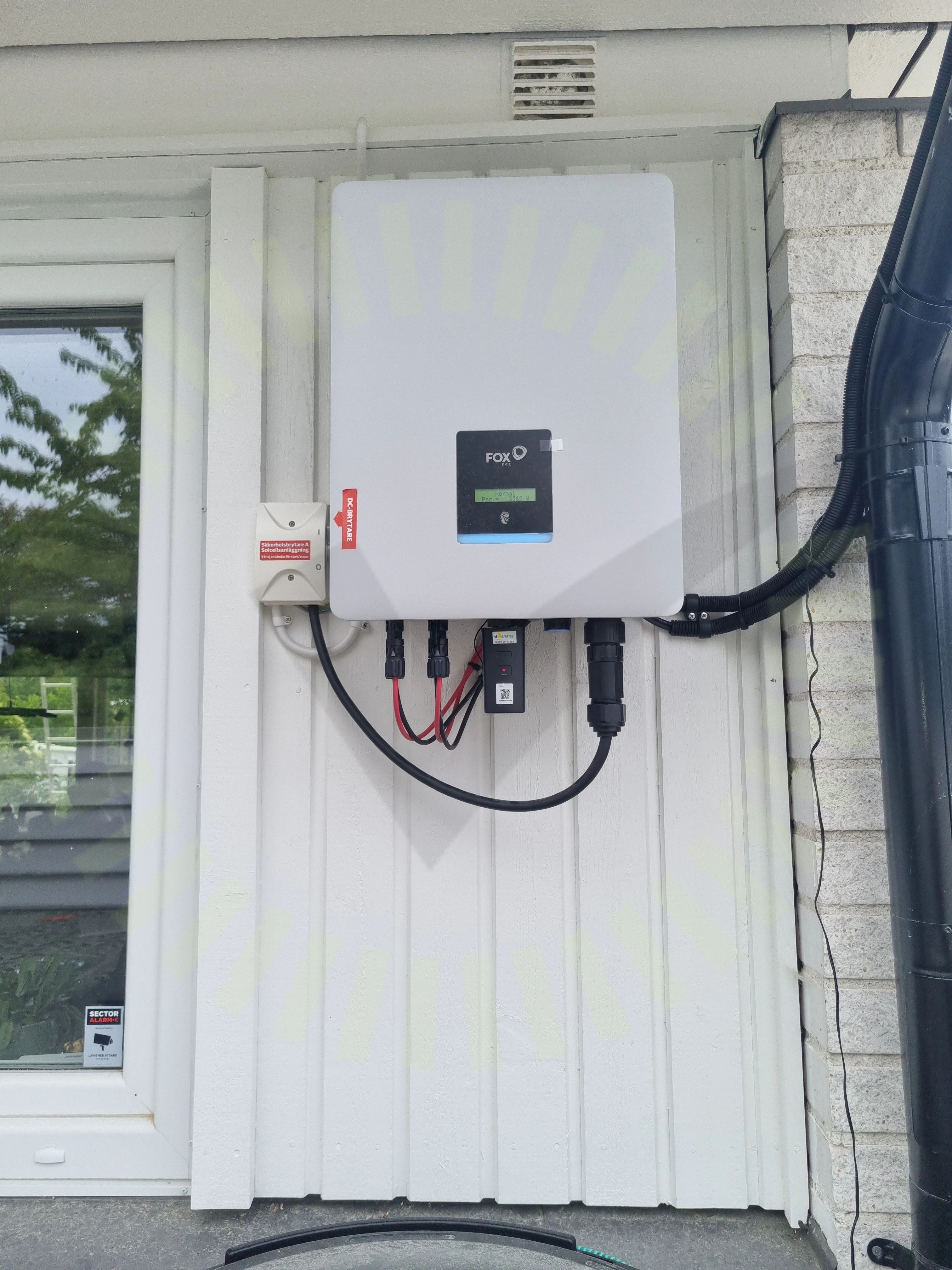

4.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/5Missvisande varselmärkningVarning för backspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
3/32

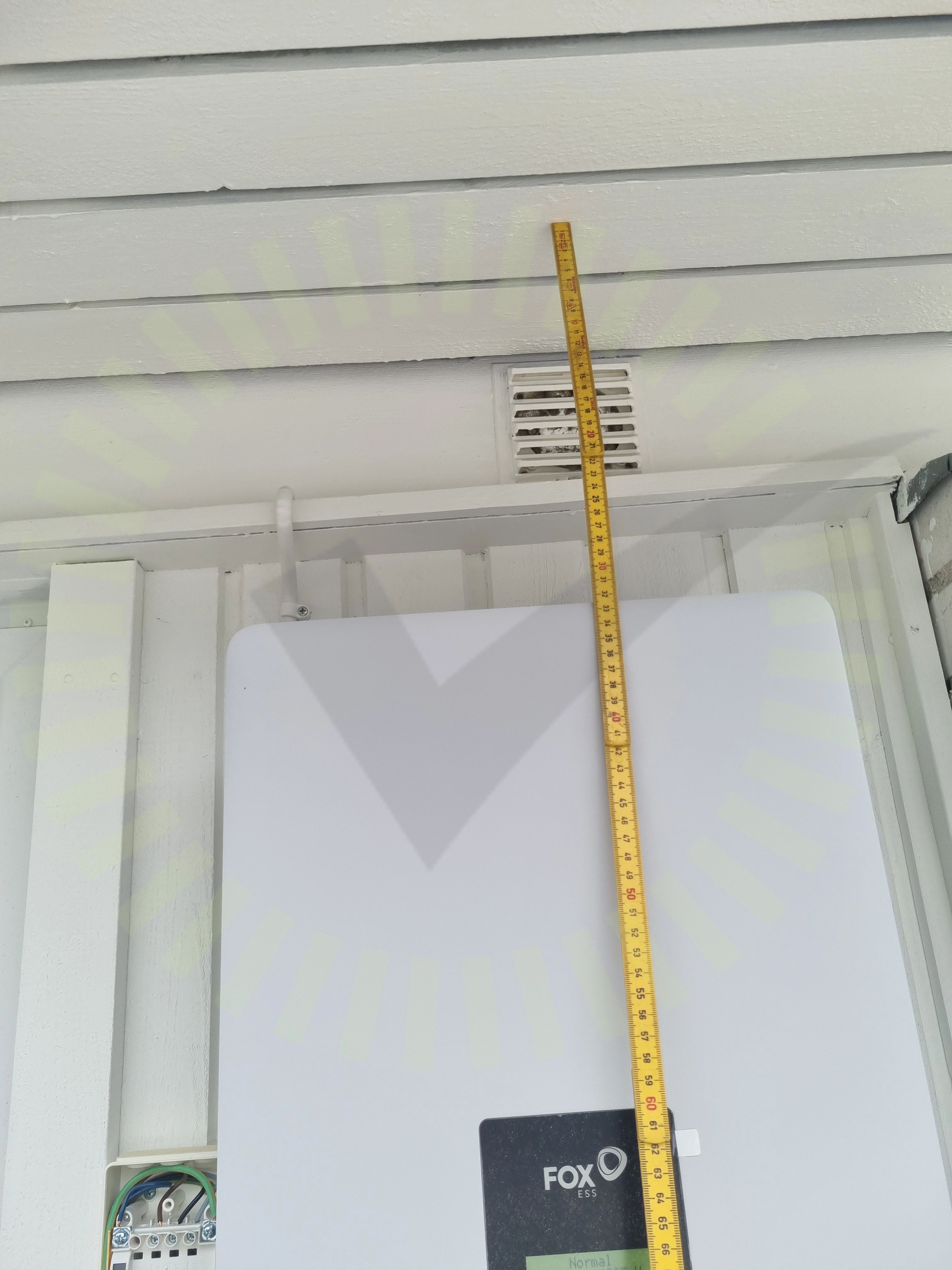

5.1 Avstånd
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Uppmätt avstånd 320mm
FOXESS T Series (G3), V1.110-500-10001-01, Sida 10

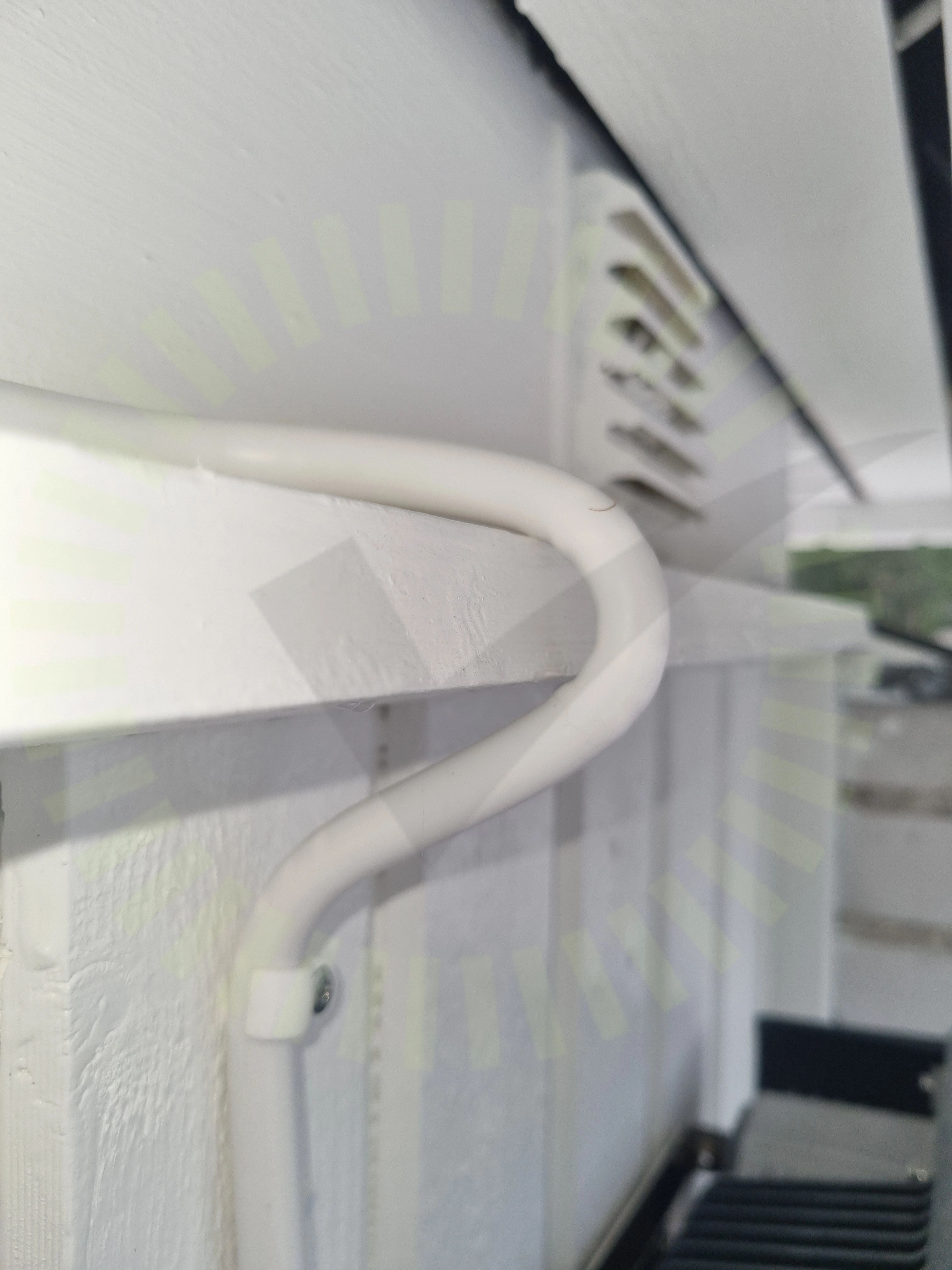

5.2 AC Böjradie
Inte godkändKabelns böjradie inte godkänd. Böjradien har skadat manteln.
5.3 Förskruvning
Inte godkändAnvänt material för att få förskruvning att bita i kabel är inte lämpligt. Förskruvningens täthet är inte säkerställd.
Godkända kontrollpunkter
28/32AC anslutningAC Anslutning VäxelriktareAC kablage skarp kantAC Kablage förläggningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDirekt solljusGenomföringarHuvudsäkringInfästningJordning ChassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareUtrymmeVentilationVinkelVäderbeständigt materialVäderskydd
Ej tillgängligt vid besiktning
1/32Strängdesign
