Besiktningsrapport
8.9
Installation genom
Solcellen.nu
Datum
17 maj 2023
Ort
Lysvik, Värmlands län
DC Kontakter
Genomföringar
Ledare Fastspända
+ 1
88% godkända
13% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
8/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Anmärkningar
1/5

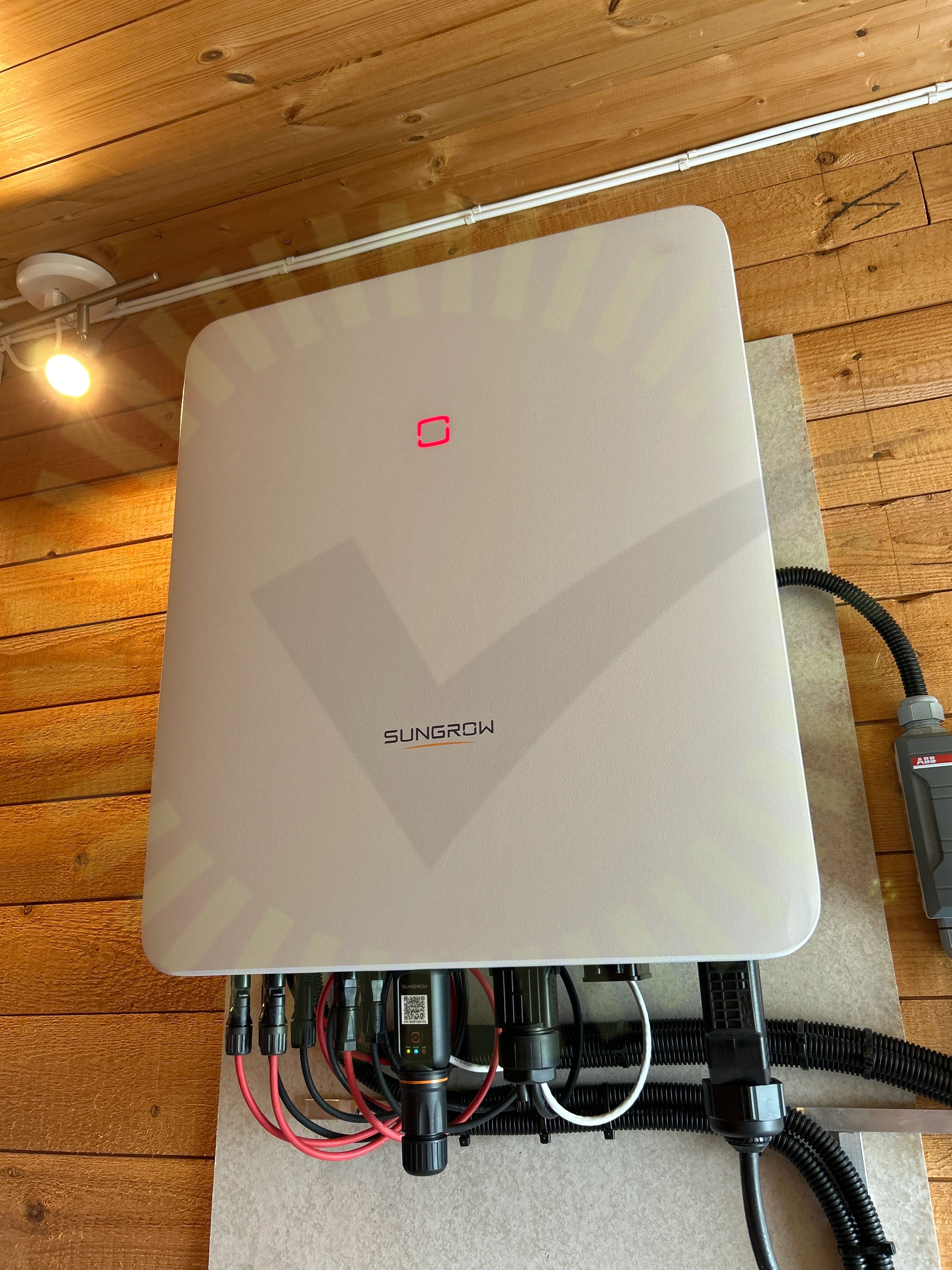

3.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
5/35
4.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
4.2 DC Kontakter
Inte godkänd
Kontakter är av olika fabrikat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

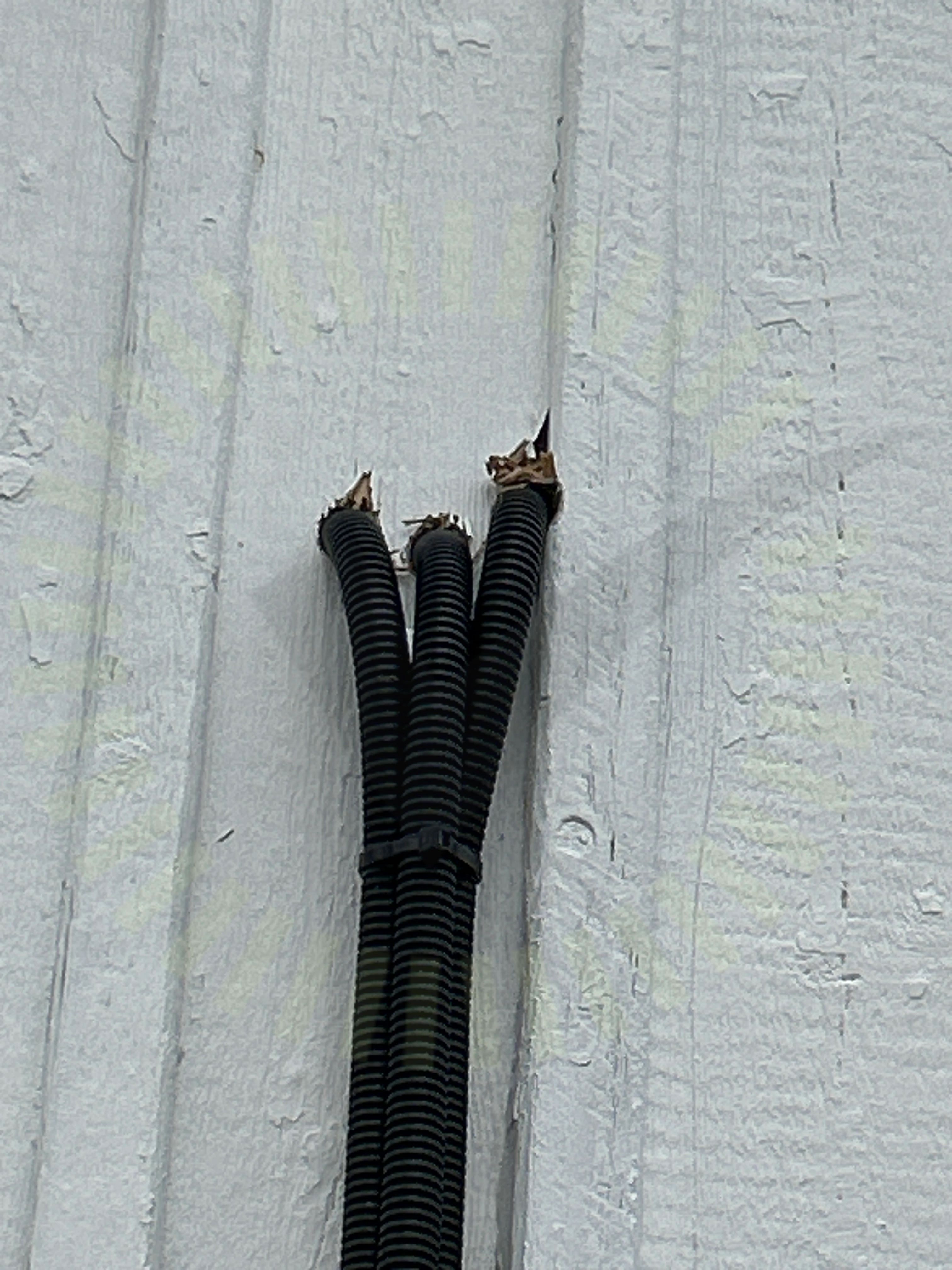

4.3 Genomföringar
Inte godkänd
Genomföring är inte tätad.

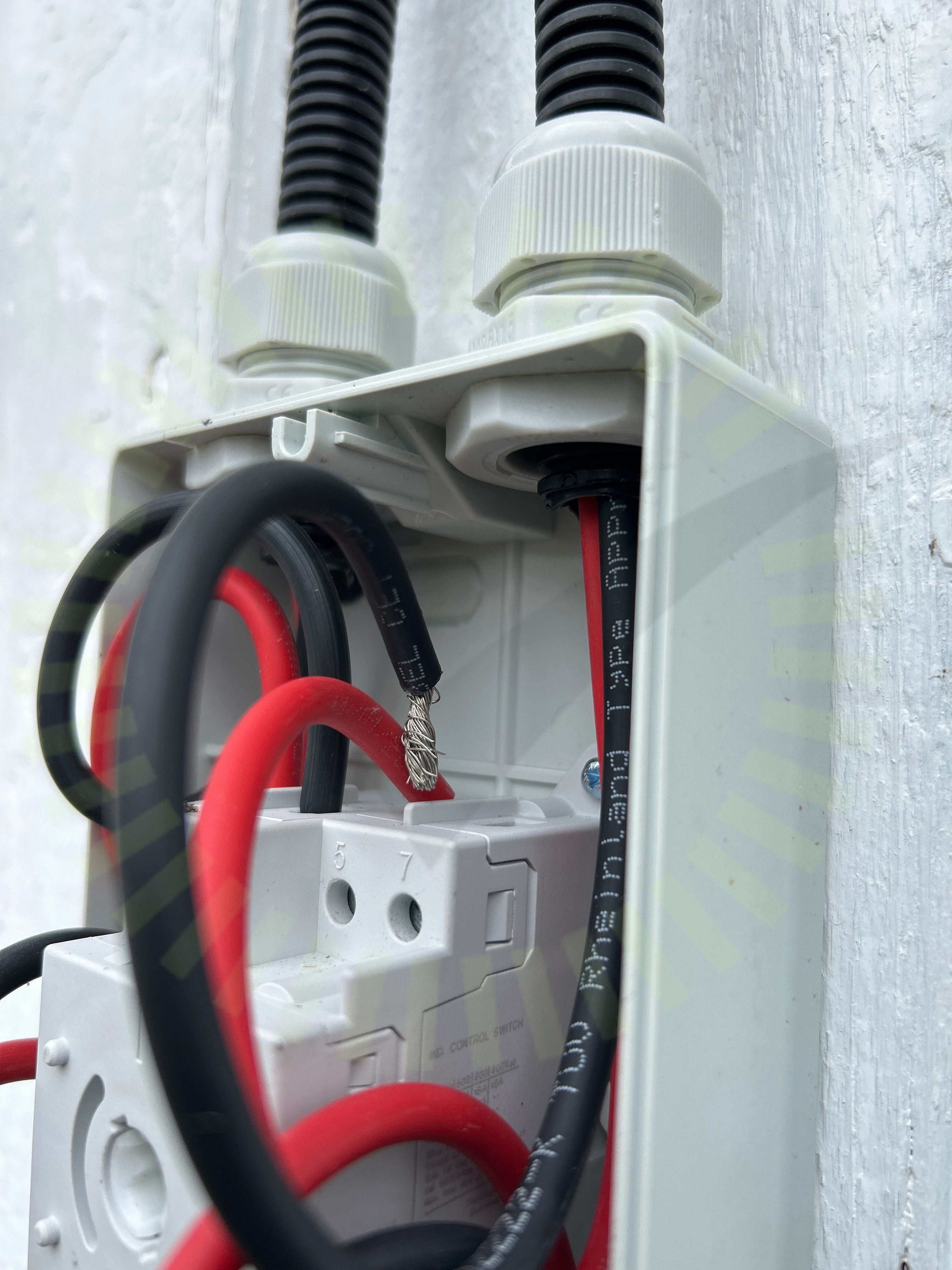

4.4 Ledare Fastspända
Inte godkänd
Ledare sitter löst.
4.5 Strängdesign
Inte godkänd
En sträng innehåller paneler med två olika taklutningar, vilket sänker panelernas totala produktion.
Godkända kontrollpunkter
30/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
