Besiktningsrapport

8.6

Installation genom

Solcellen.nu

Datum

17 maj 2023

Ort

Lysvik, Värmlands län

Ändklämmor skena

Kabeluppfästning

DC Kontakter

+ 6

88% godkända

13% ej godkända

Om installationen

Paneler

JA Solar: JAM60S20/21 355-375MR

Montagesystem

Weland Stål: Plåttak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare DC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare DC (6)Tak 1, JA Solar: JAM60S20/21 355-375MR (16)Tak 1, Weland Stål: Plåttak (18)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM60S20/21 355-375MR

Anmärkningar

2/16

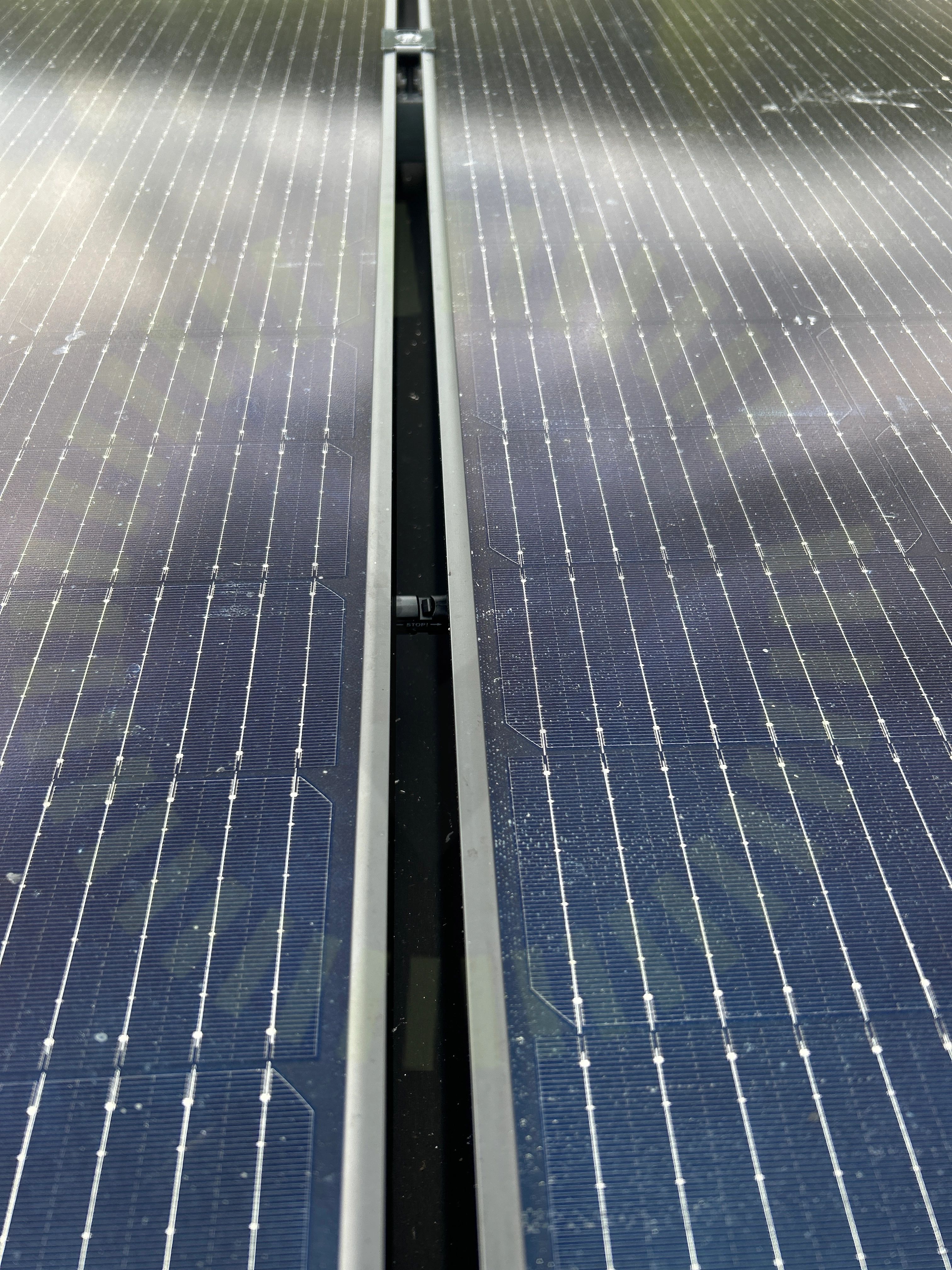

4.1 Kontakter

Inte godkänd

Kontakter ska skyddas mot direkt solljus enligt tillverkarens anvisningar.

Tillverkarens anvisningar

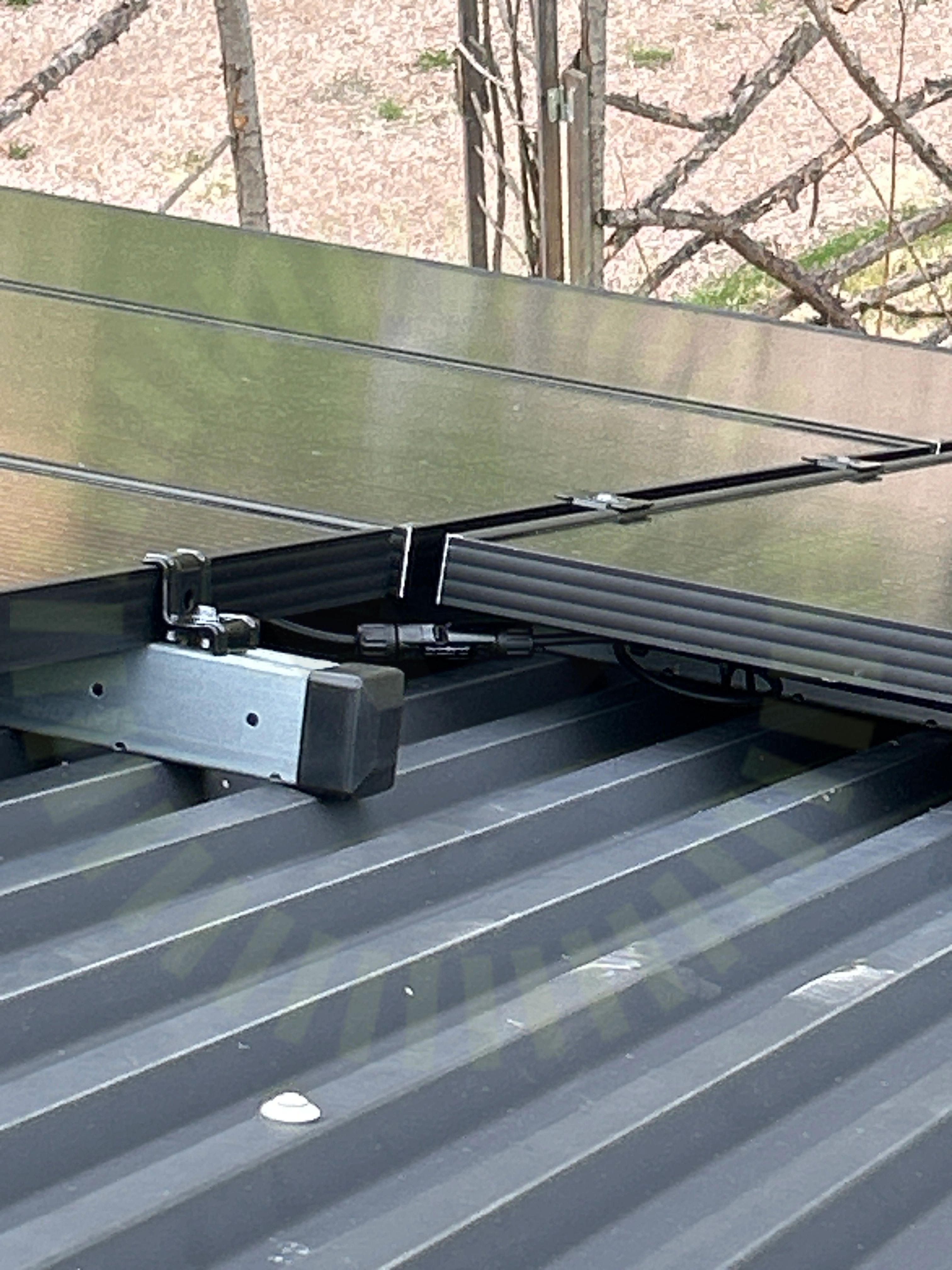

4.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

13/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

3/18

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

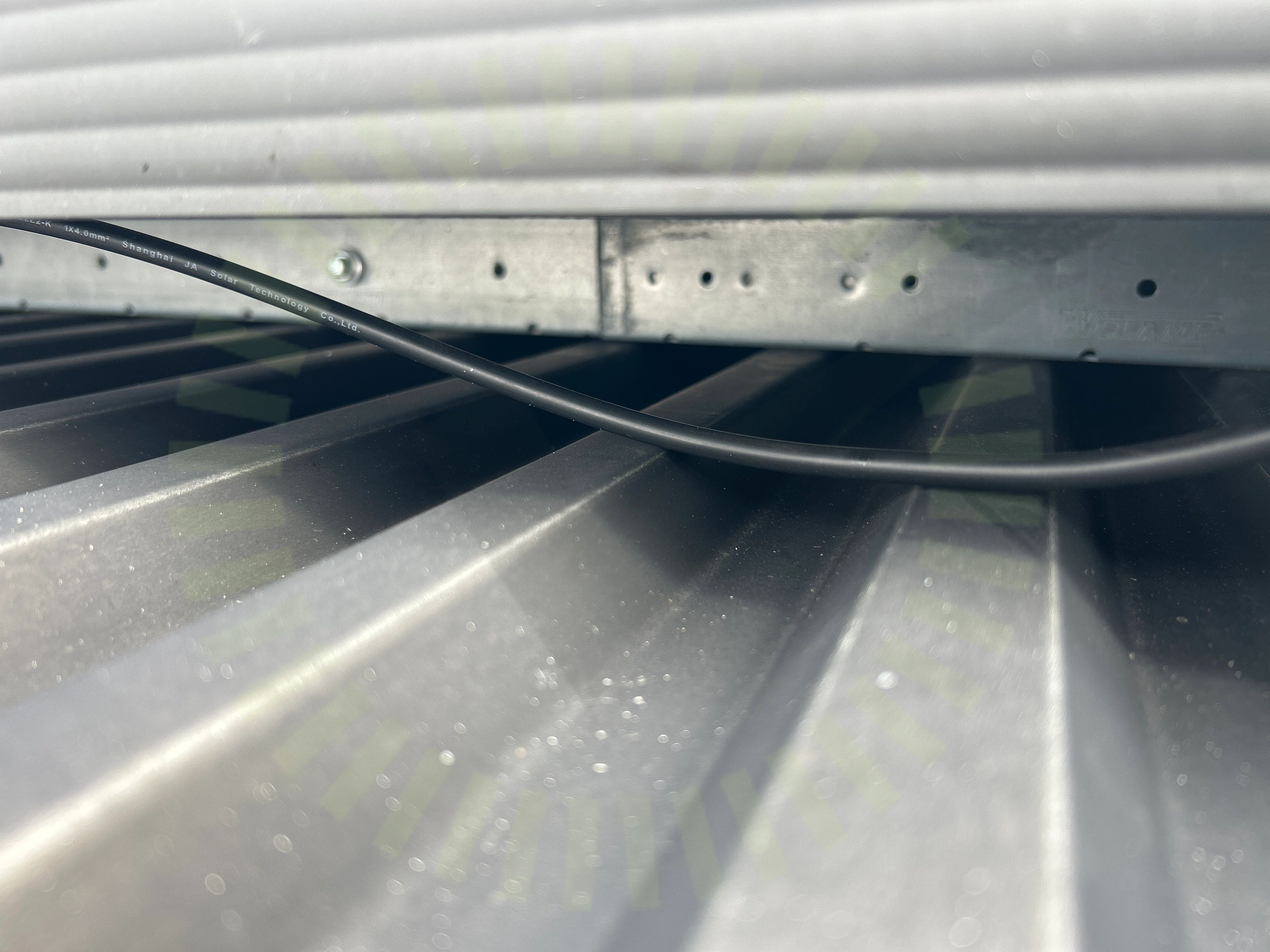

5.2 Skenskarvar

Inte godkänd

Skenskarvar är ej monterade enligt tillverkarens anvisningar, saknas skruvar.

Tillverkarens anvisningar

5.3 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

15/18

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Infästning skena

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skador

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/36

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

7.2 DC Kontakter

Inte godkänd

Kontakter är av olika fabrikat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

7.3 Genomföringar

Inte godkänd

Genomföring är inte tätad.

7.4 Ledare Fastspända

Inte godkänd

Ledare sitter löst.

7.5 Strängdesign

Inte godkänd

En sträng innehåller paneler med två olika taklutningar, vilket sänker panelernas totala produktion.

Godkända kontrollpunkter

31/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
