Besiktningsrapport

9.0
x

Installation genom

Söderens

Datum

25 februari 2025

Ort

Haverdal, Hallands län
Skenornas infästning
Skenornas överhäng
Skenans utstick för klämma
95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/46
Förskruvning

2.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Godkända kontrollpunkter

45/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

3/6
Fastsäkring av produktPlacering av CT klämmorSkador signalkablage

Ej tillgängligt vid besiktning

3/6
Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktaren

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

4/20
CC mått Infästning

4.1 CC mått Infästning

Inte godkänd

Falsklämmorna är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Detta gäller sektionen längst ner åt vänster.

Snö- och vindlastberäkning

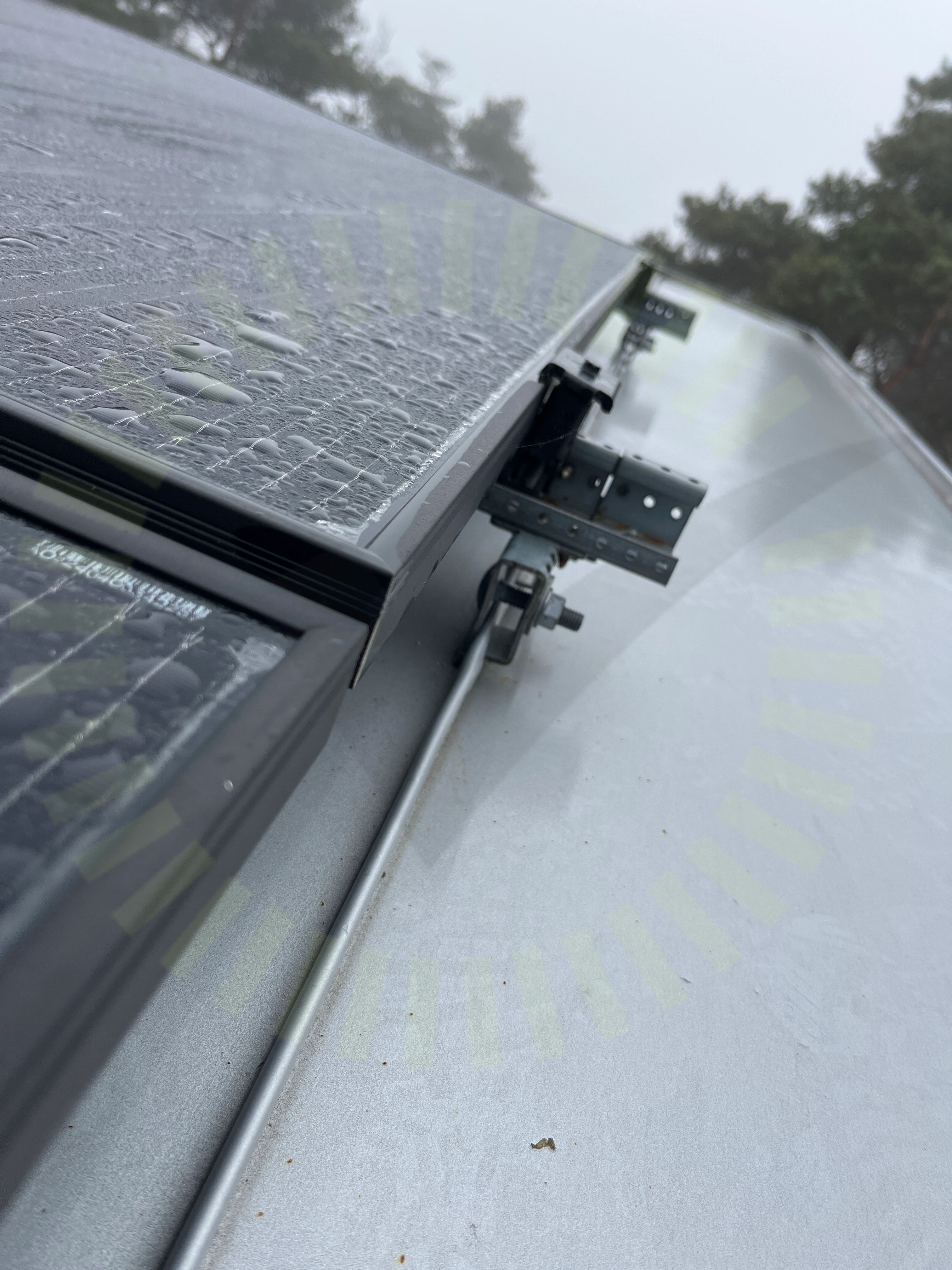

Skenans utstick för klämma

4.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för långt och ändkåpa saknas.

Skenornas infästning

4.3 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts vid skeninfästning.

Falsad/Klickplåt - monteringsanvisning, Sida 2

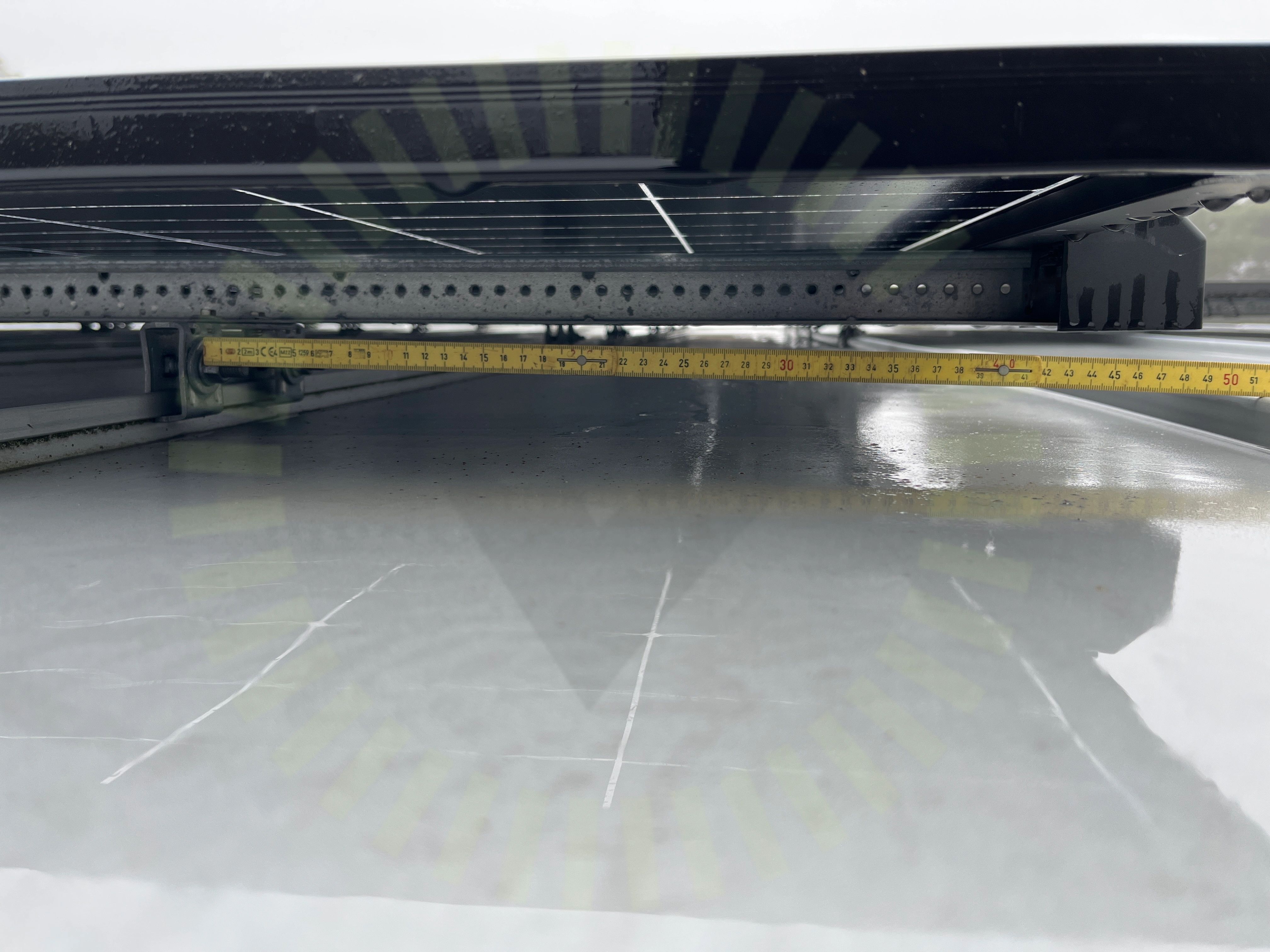

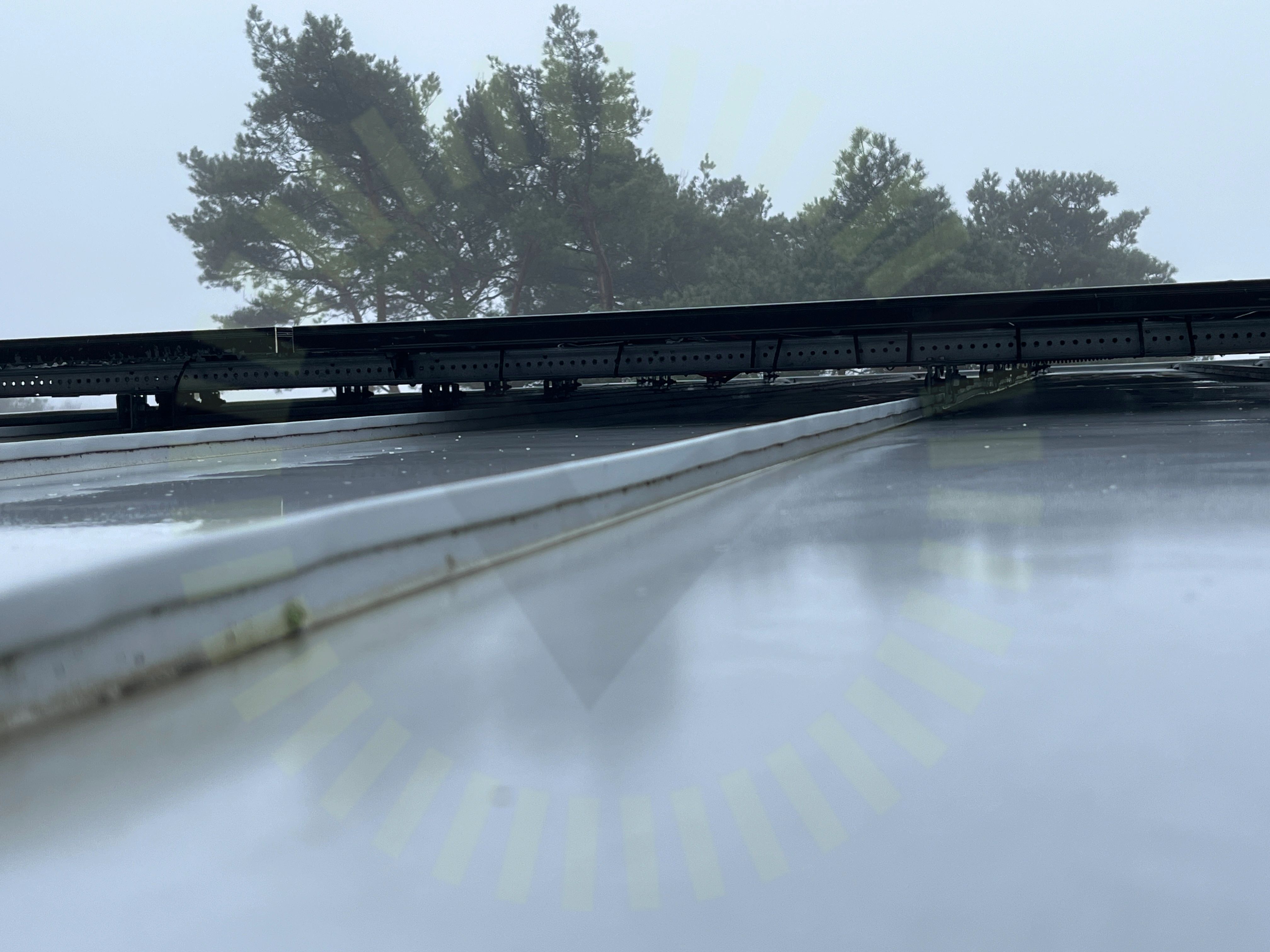

Skenornas överhäng

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning
