Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellen.nu

Datum

21 juni 2023

Ort

Falun, Dalarnas län
Jordning av chassi
AC Kablage förläggning
Avstånd närliggande objekt
85% godkända15% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

8/40
Avstånd närliggande objekt

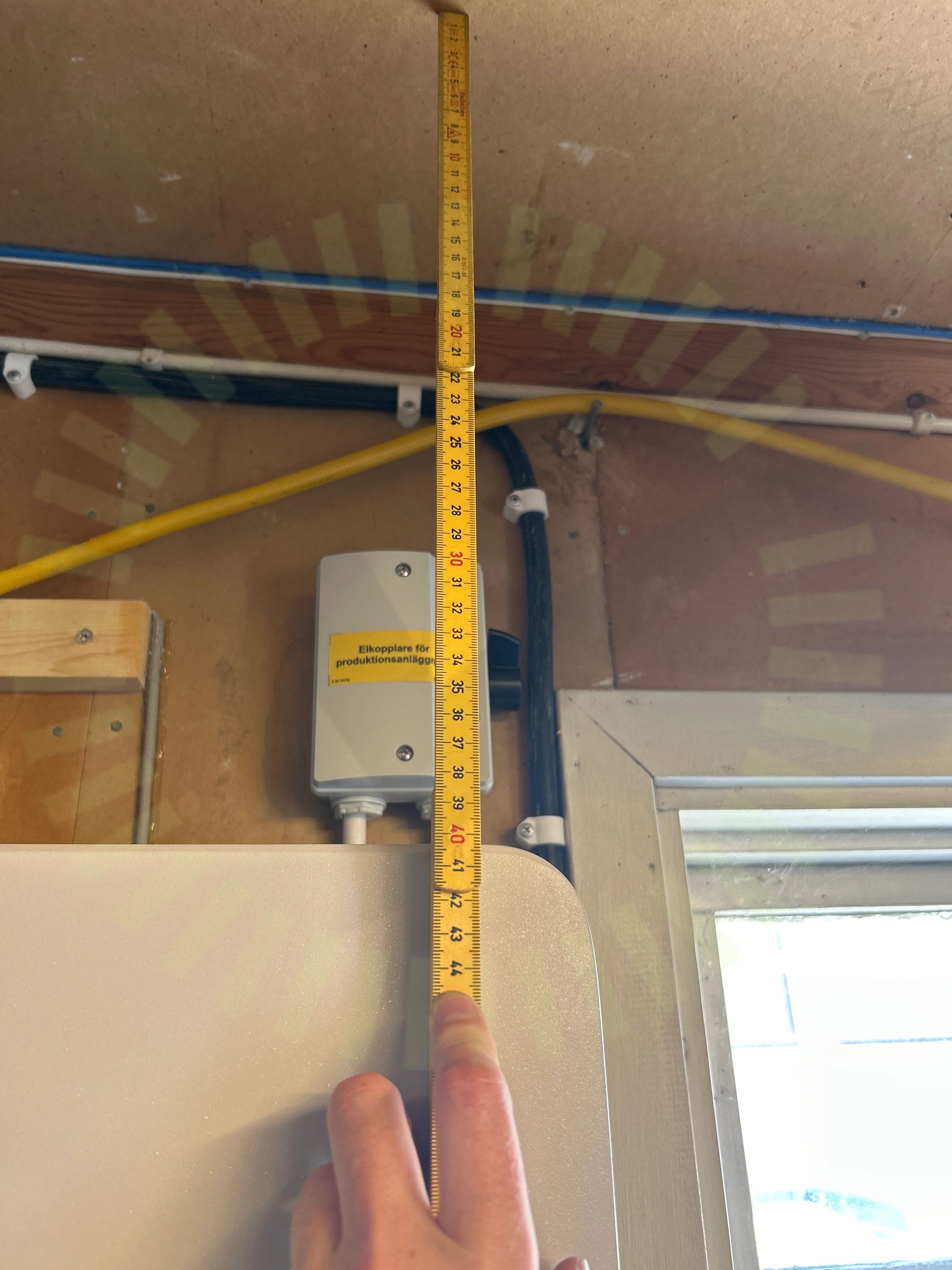

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Kablage förläggning

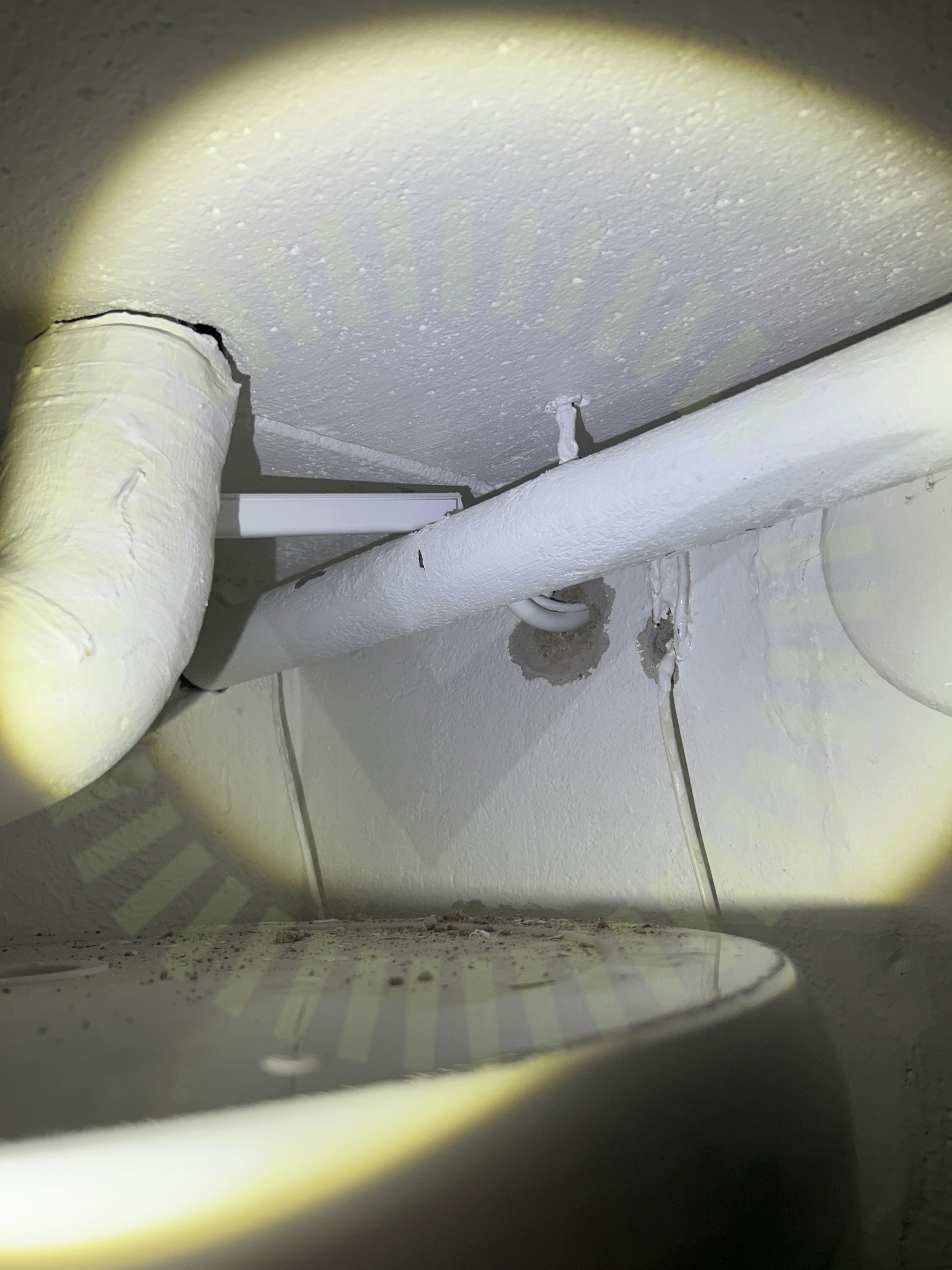

2.2 AC Kablage förläggning

Inte godkänd

Kabeluppfästning har släppt från taket och hanger flera meter i luften.

Informering av solceller

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

2.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Tillförlitligt fäst

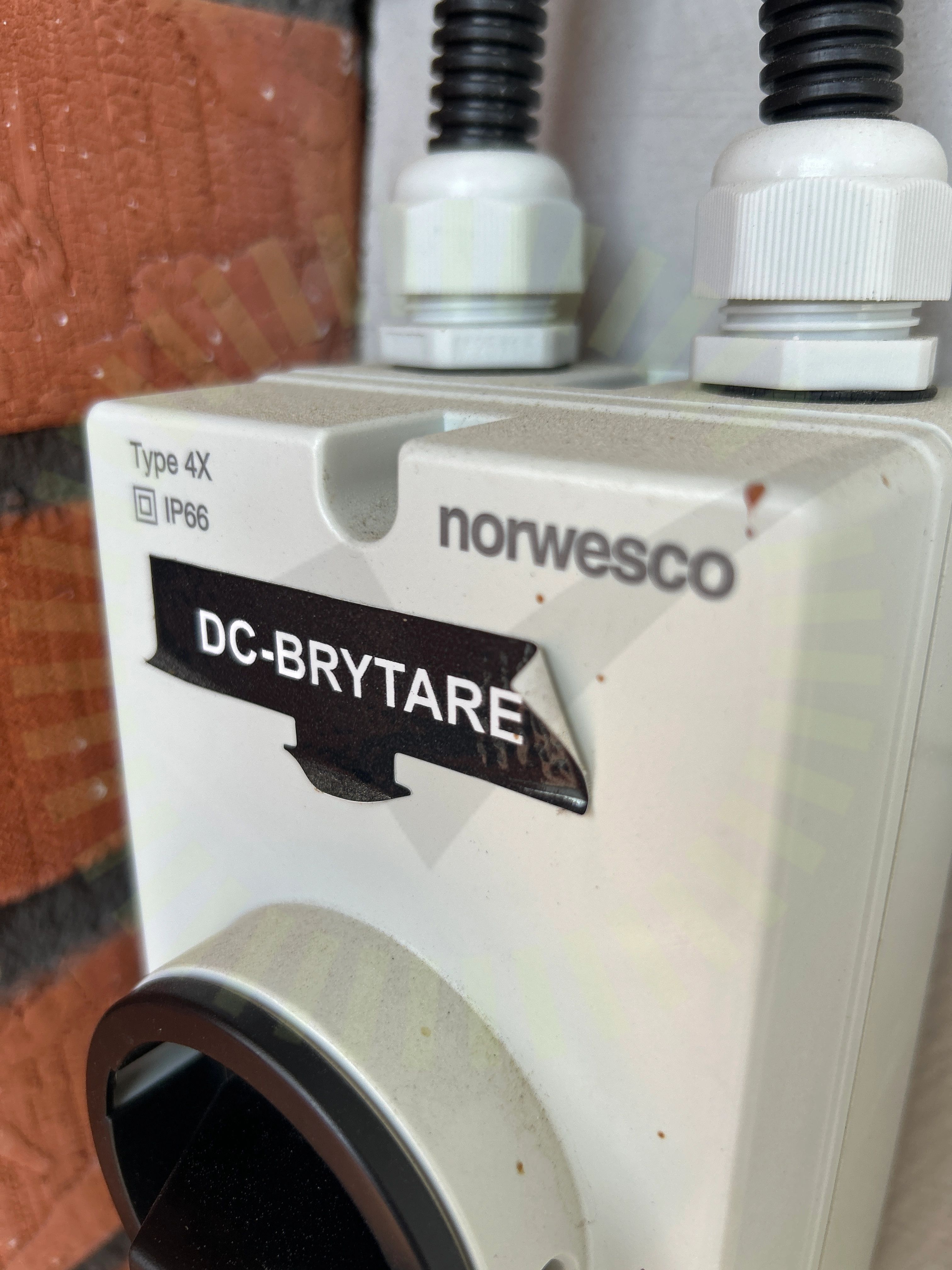

2.5 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Jordning av chassi

2.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Varning för likspänning

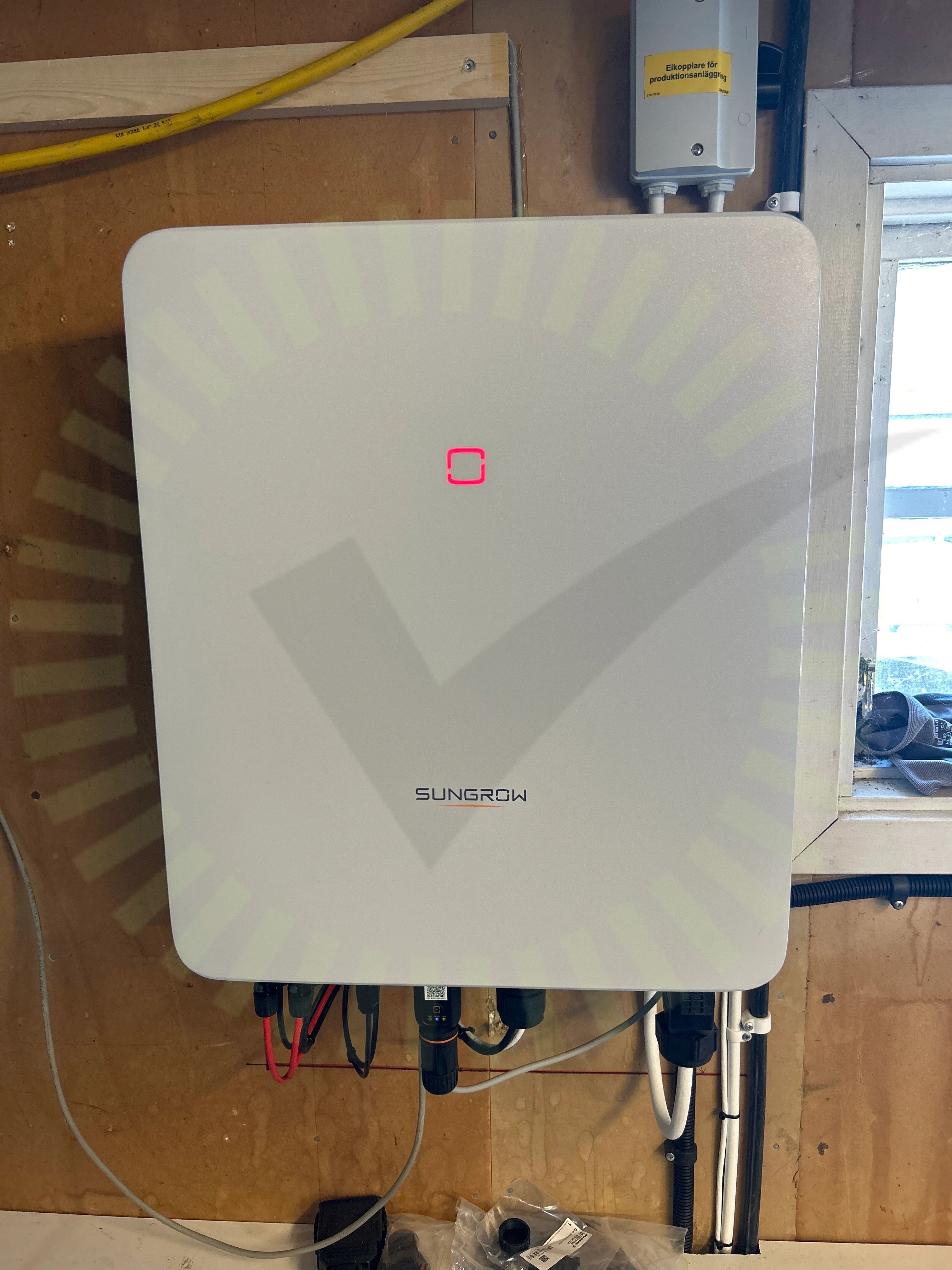

2.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på DC-brytare och växelriktare.

SS 436 40 00 (712.514.102)
Väderbeständigt material

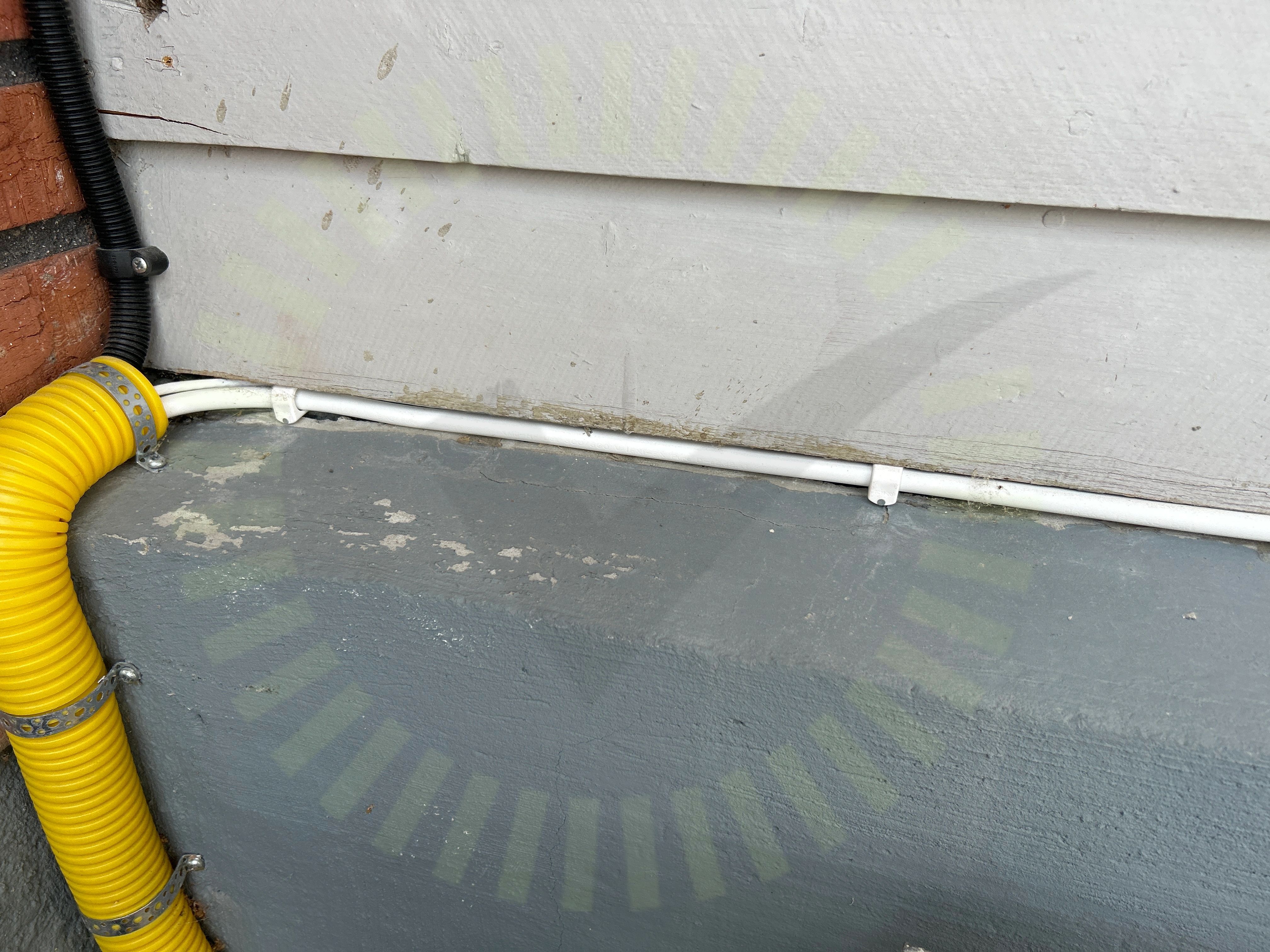

2.8 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Gul slang samt klammer är ej väderbeständiga.

Godkända kontrollpunkter

32/40
AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSäkringsdimensionPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionUppskalad ledareVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning
