1.1 DC brytare
RekommendationFörskruvningar är placerade på ovansidan av brytaren vid utomhusplacering. Rekommenderat att hålla uppsyn en gång per år för att säkerställa att fukt inte har trängt in.
Besiktningsrapport
8.9
Installation genom
Solcellen.nu
Datum
21 juni 2023
Ort
Falun, Dalarnas län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR4-60HPB 345-375M
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
2/4AvtalSträngschema
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tegeltak , ESDEC Lutande Panntak
Anmärkningar
2/27

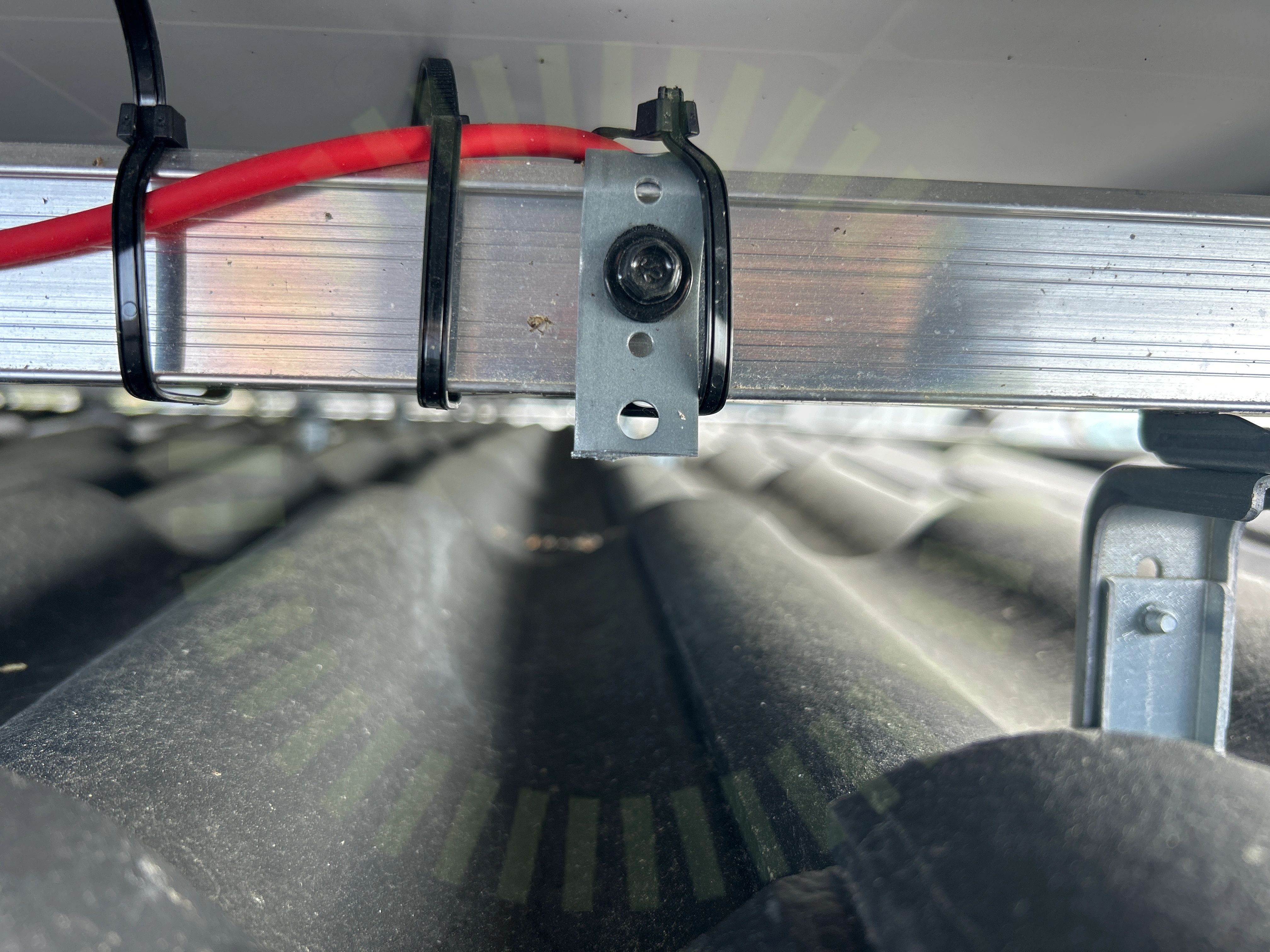

4.1 Främmande material
Inte godkändMaterial som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.
4.2 Takkrokarnas CC
Inte godkändCc-måttet stämmer inte överens med lastberäkningen. Högsta uppmätta mått är 730 mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
25/27DC kabel förläggningDräneringskanalFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tegeltak , Longi: LR4-60HPB 345-375M
Anmärkningar
3/16

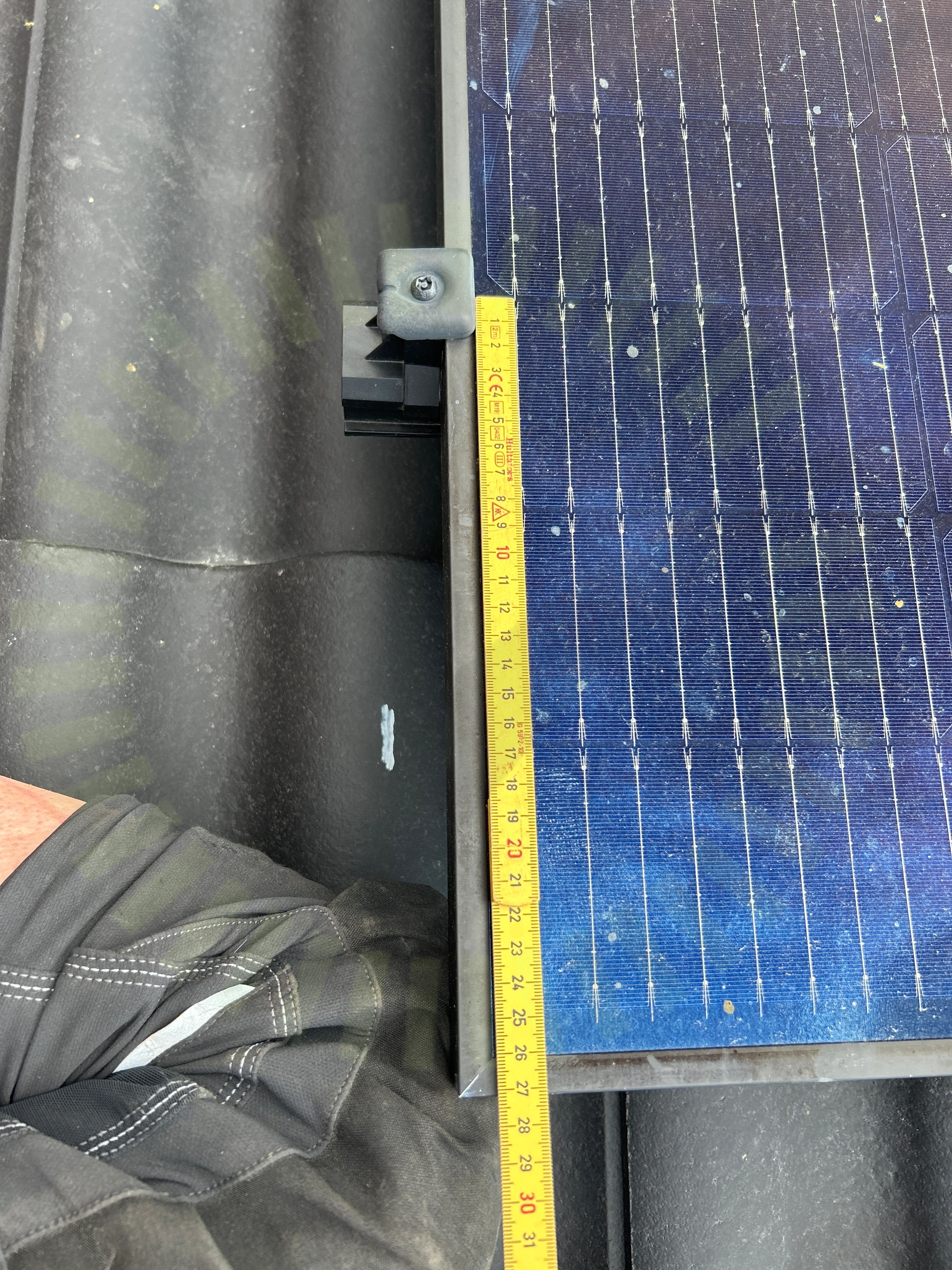

5.1 Klämmornas placering
Inte godkändKlämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.
Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16

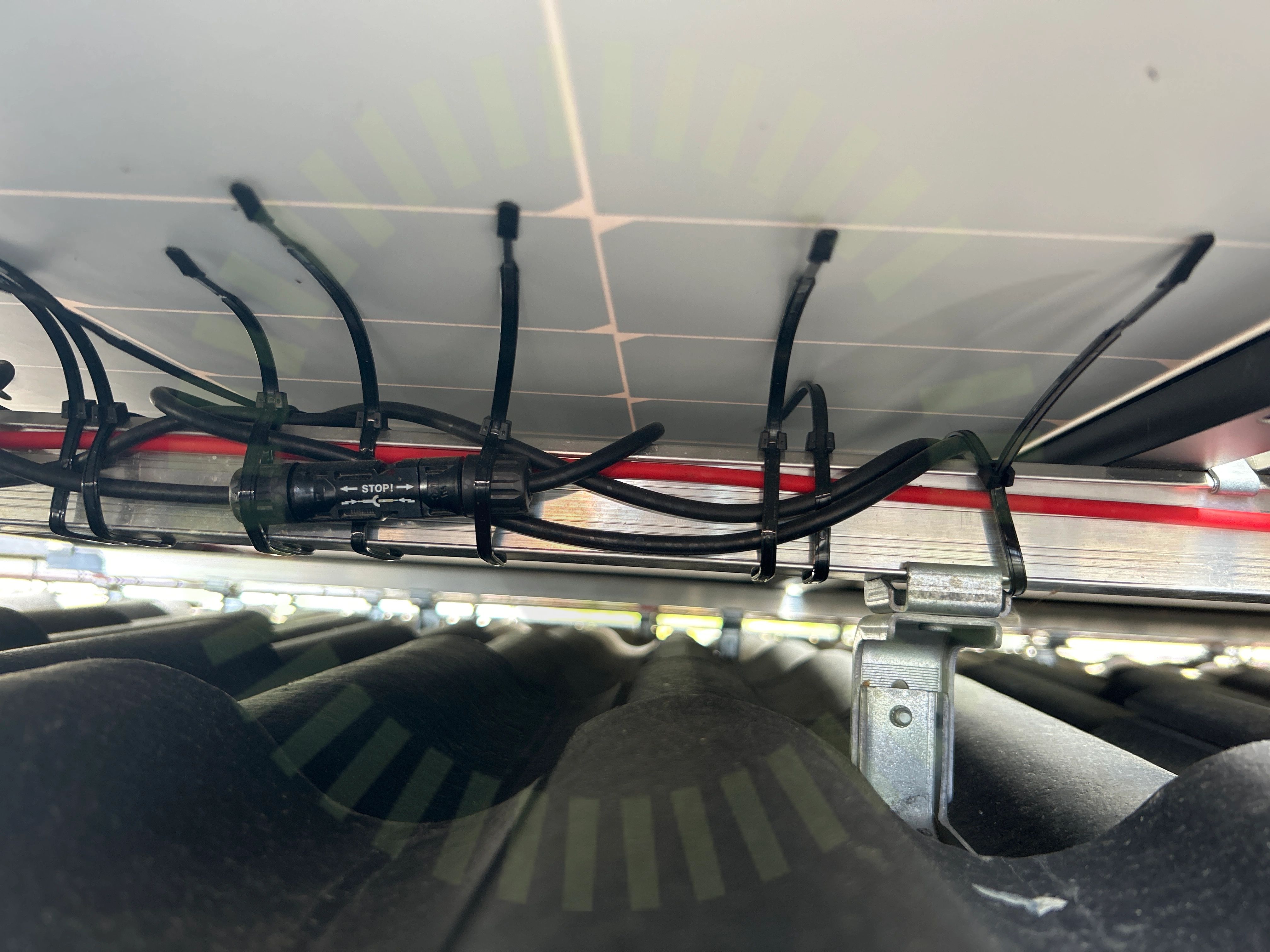

5.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
MA711 (se_en) Monteringsanvisningar, Sida 4

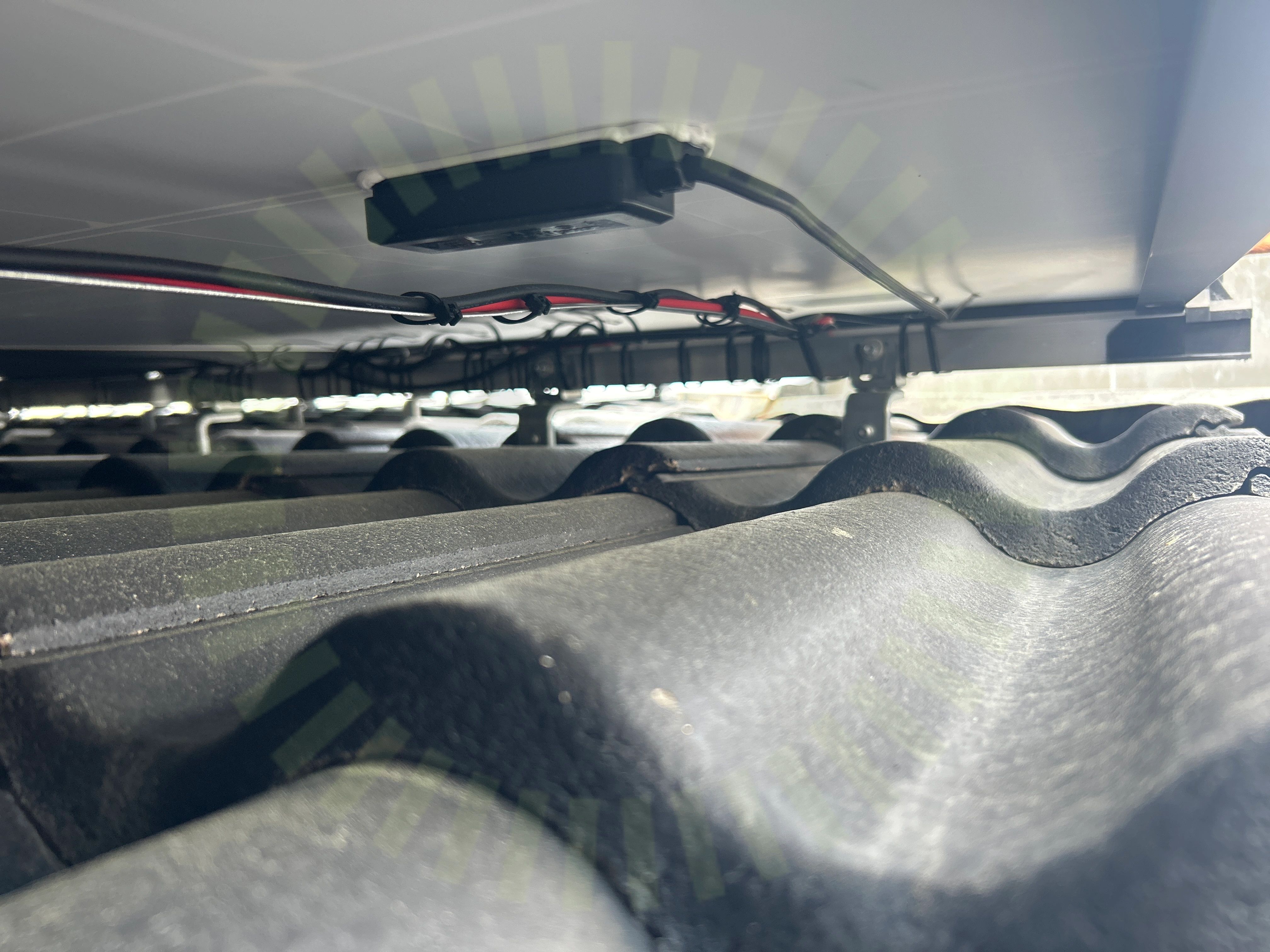

5.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
12/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/16Strängförläggning
Varselmärkning
Anmärkningar
3/5
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101)
6.2 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
6.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på DC-brytare och växelriktare.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/5Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
4/33
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
7.2 AC Kablage förläggning
Inte godkändKabeluppfästning har släppt från taket och hanger flera meter i luften.
7.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
7.4 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt. Gul slang samt klammer är ej väderbeständiga.
Godkända kontrollpunkter
29/33AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning
