1.1 Arbetsbrytare
RekommendationArbetsbrytare finns ej.
Tillverkarens montageanvisningar
Besiktningsrapport
9.0
Installation genom
GoSol Energi
Datum
8 december 2022
Ort
Tomelilla, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLuxor: EcoLine
OptimerareFerroAmp: SSO 8kW
MontagesystemVan der Valk: ValkPitched - Clamp
MontagesystemVan der Valk: ValkPitched - Standing seam
VäxelriktareFerroAmp: EnergyHub XL 21kVA Vägghängd
BatteriFerroAmp: Power Station Mini
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
FerroAmp: EnergyHub XL 21kVA Vägghängd
Anmärkningar
2/271.2 Dokumentation Växelriktare
Inte godkändProjektering saknas.
Godkända kontrollpunkter
25/27AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerKabelLedare fastspändaMärkningPlacering: AvståndPlacering: InfästningSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling
FerroAmp: SSO 8kW
Godkända kontrollpunkter
9/9Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling
Luxor: EcoLine
Anmärkningar
2/11

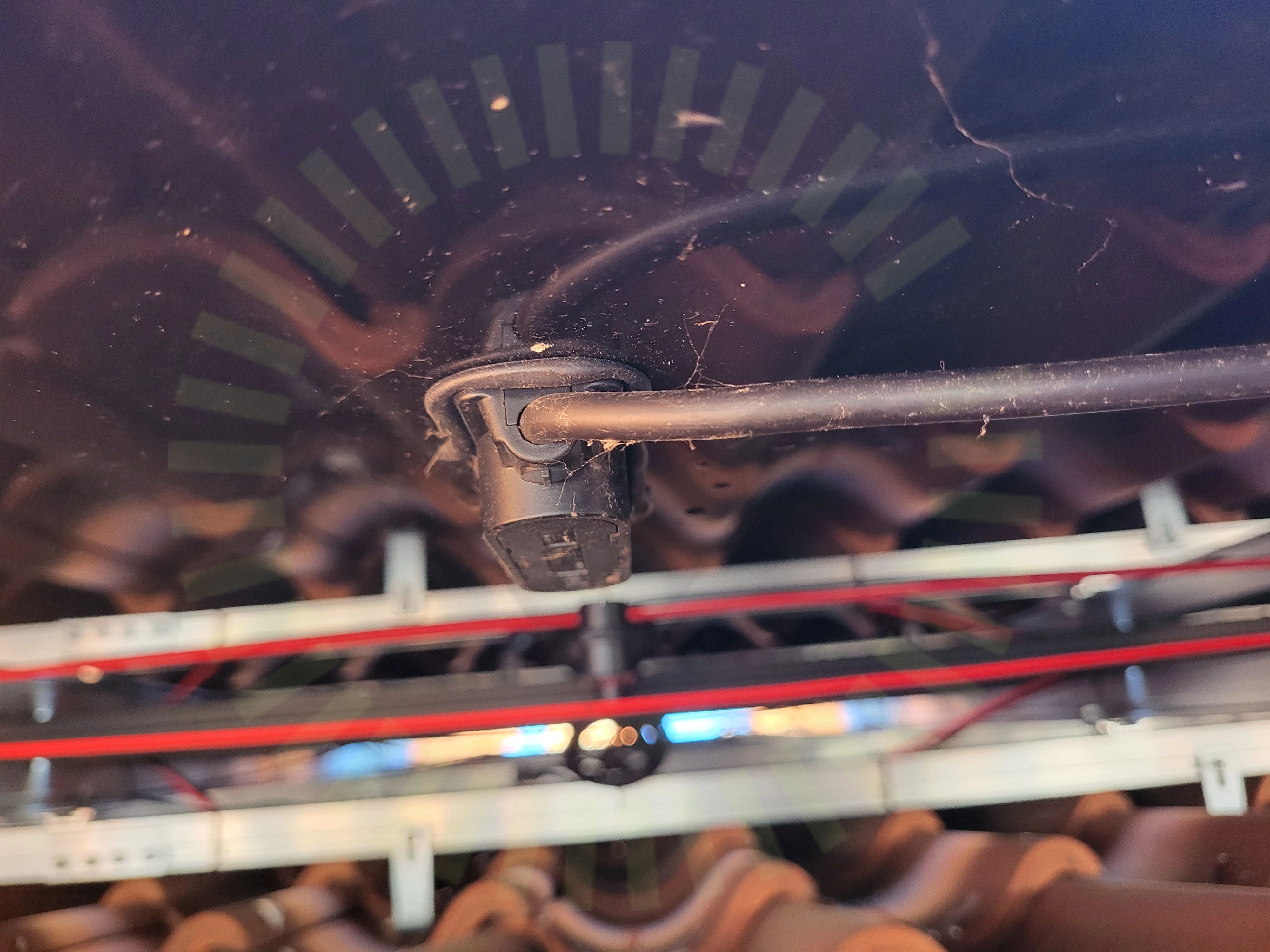

3.1 Dragavlastade
Inte godkändKablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)

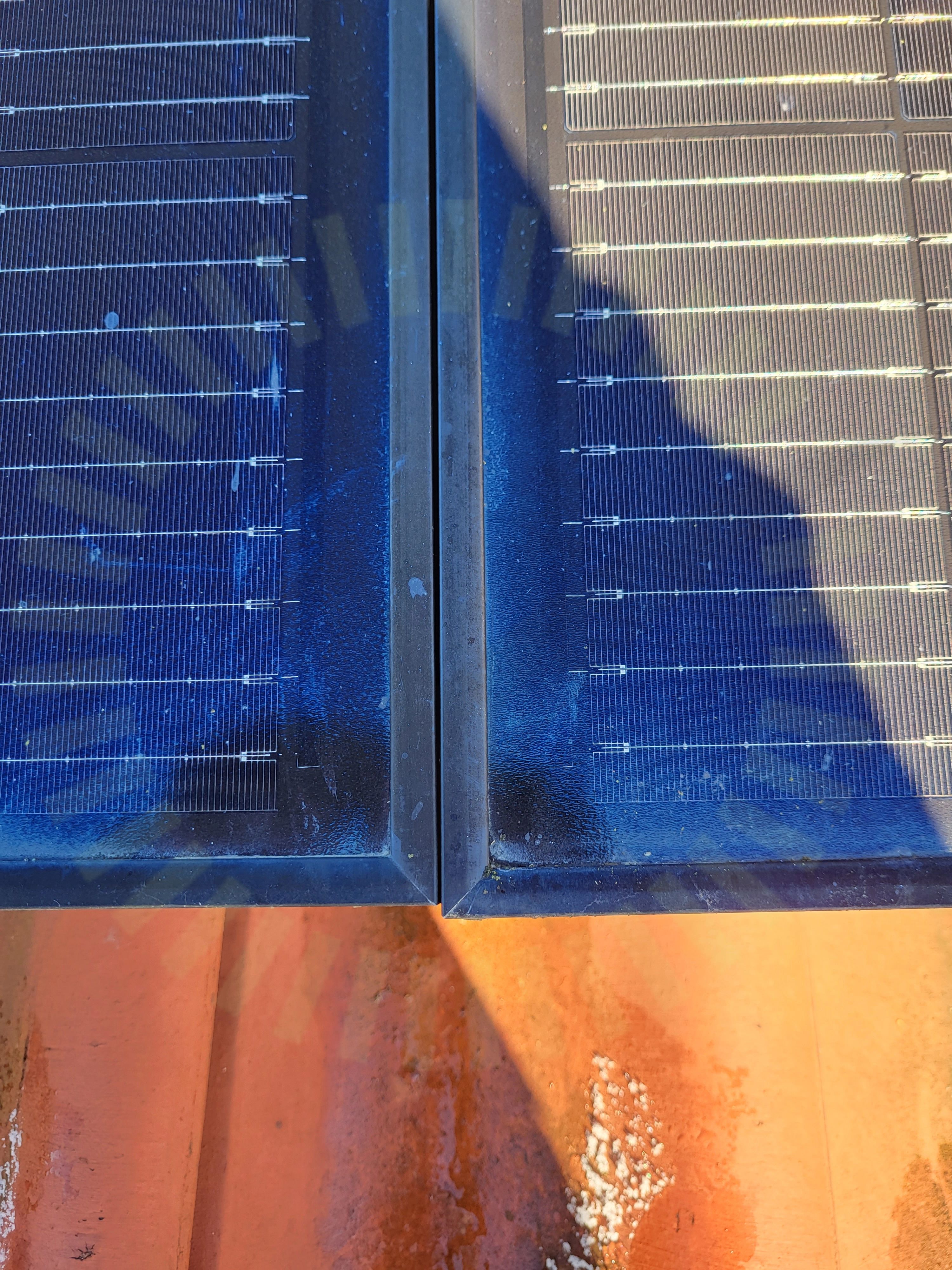

3.2 Mellanrum
Inte godkändMellanrum mellan panelerna uppfylls ej.
Luxor Installationsmanual. 2022-01. Sida 21.
Godkända kontrollpunkter
9/11DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadSkadaSkadorSkuggaSträngförläggning
Van der Valk: ValkPitched - Clamp
Anmärkningar
2/19

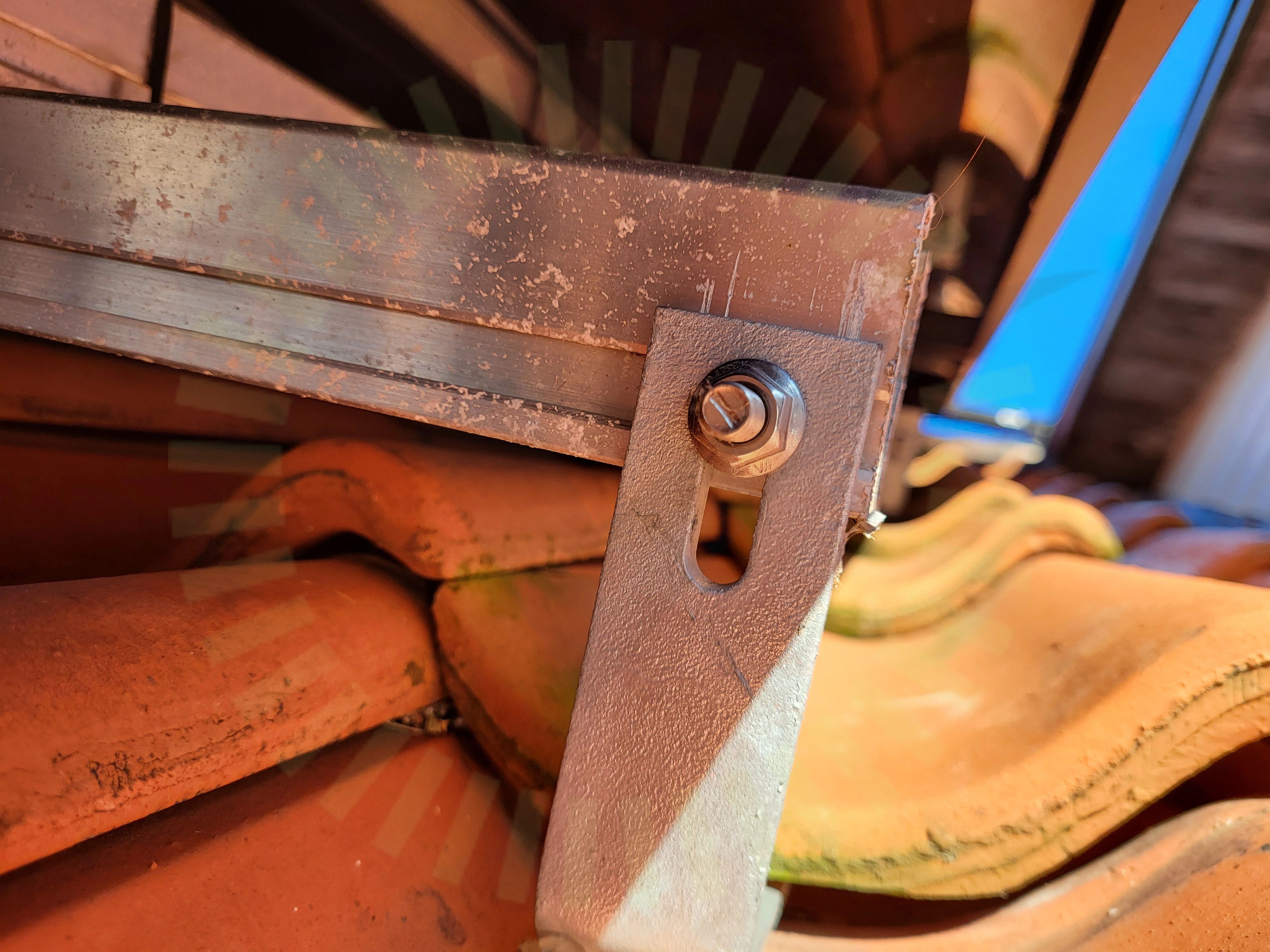

4.1 Infästning skenor
Inte godkändSkenorna är ej infästa ordentligt.
Tillverkarens anvisningar

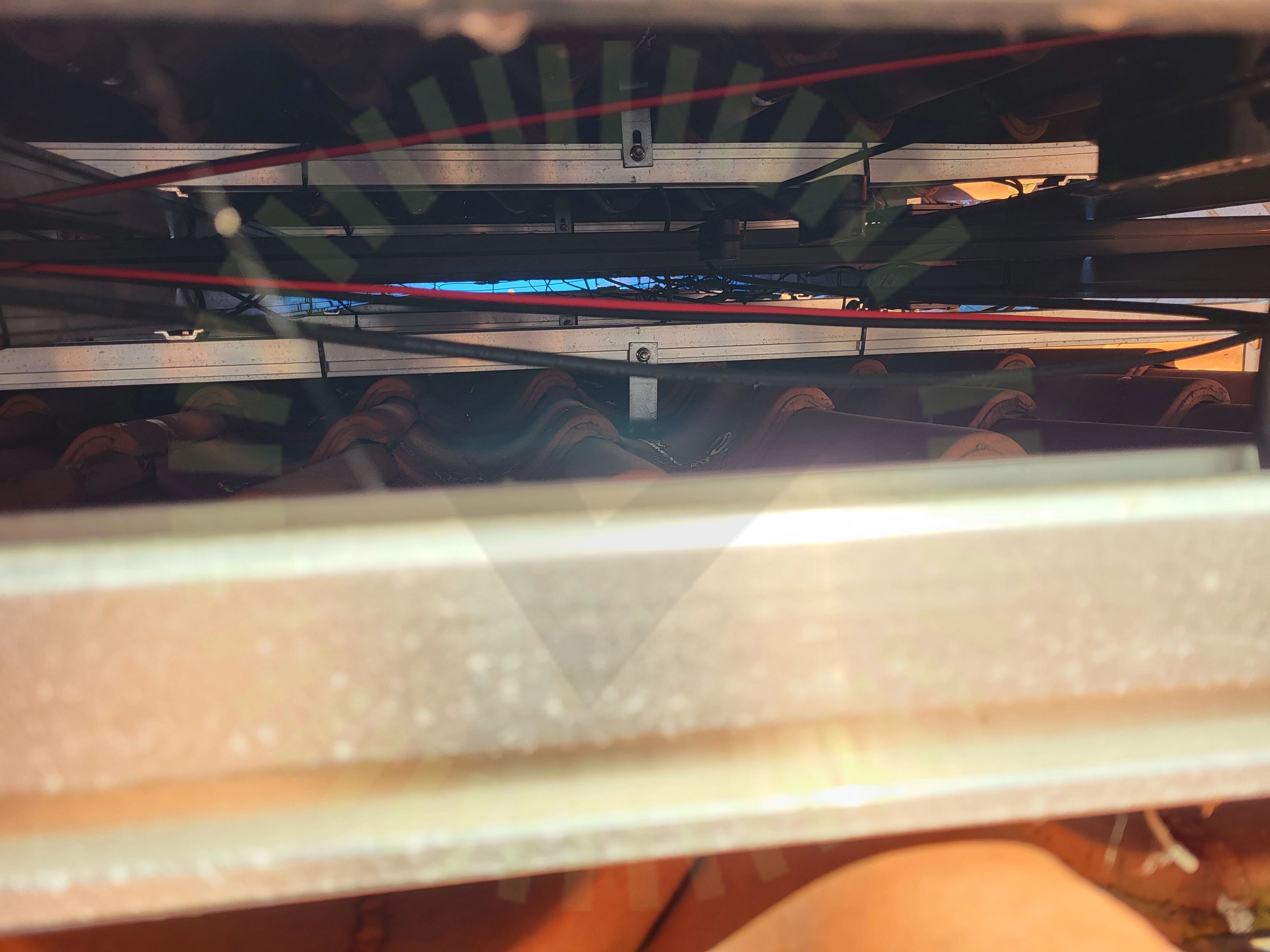

4.2 Kabeluppfästning
Inte godkändKablarna är ej uppfästa ordentligt.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
16/19Avstånd pannaCC måttFrämmande materialInfästning RåspontInfästning TakstolMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material
Ej tillgängligt vid besiktning
1/19Takgenomföring
Van der Valk: ValkPitched - Standing seam
Anmärkningar
2/19

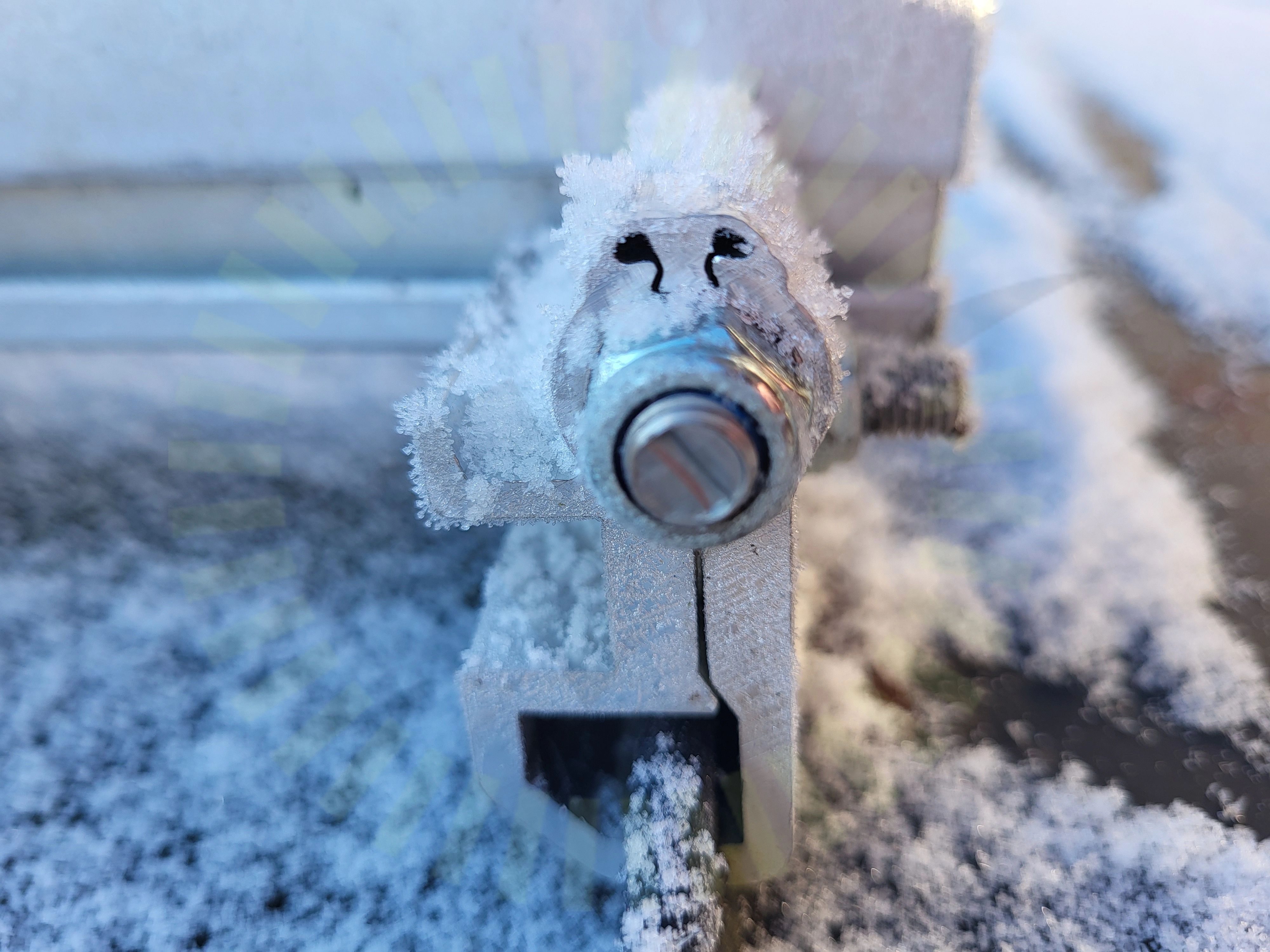

5.1 Infästning skenor
Inte godkändSkruvarna på klämmorna är ej korrekt monterade.
Tillverkarens anvisningar

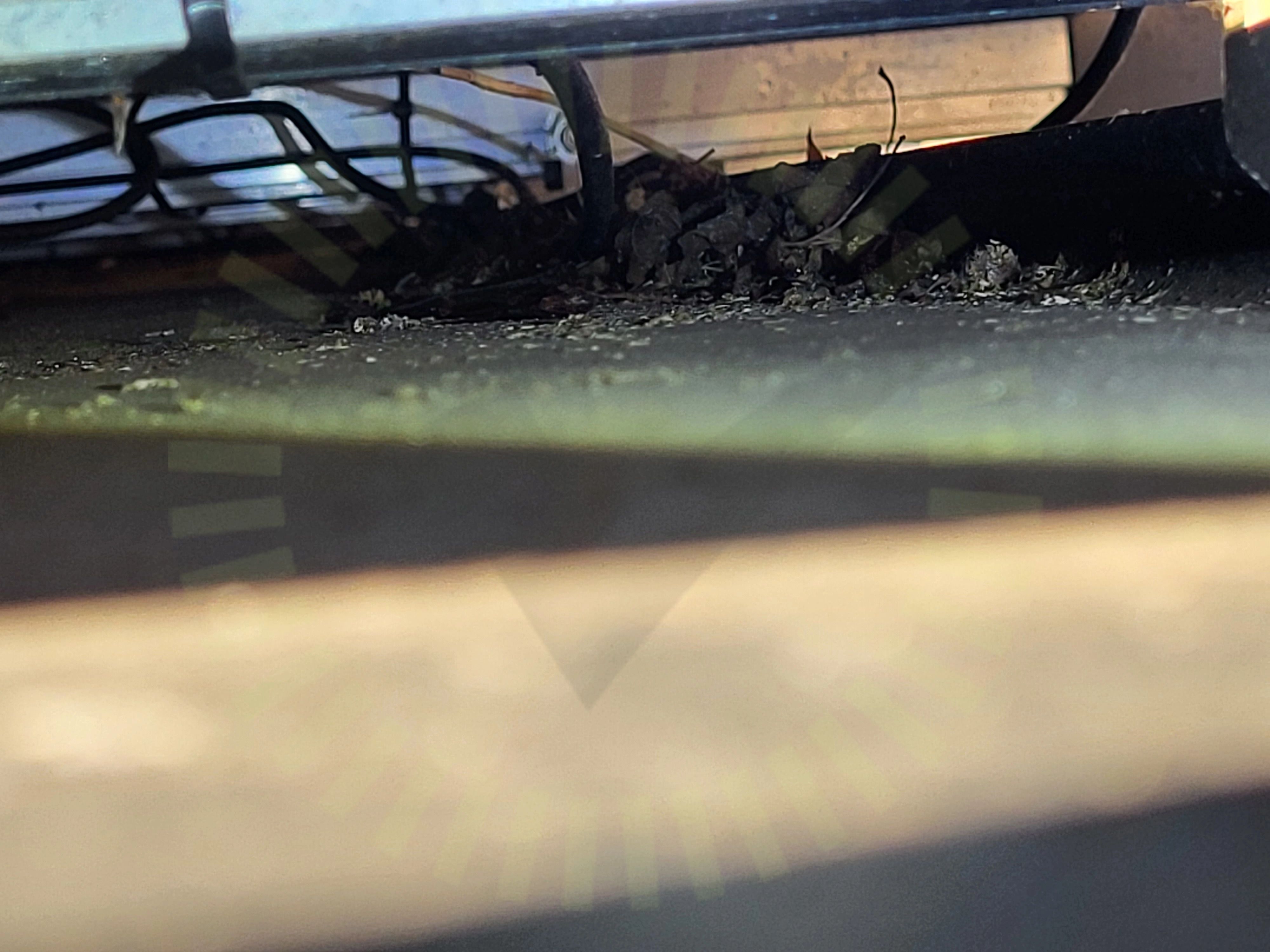

5.2 Kabeluppfästning
Inte godkändKablarna är ej uppfästa ordentligt.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
16/19CC måttFrämmande materialInfästning avstånd nästa falsInfästning antalInfästning typ av klämmaMittfästePanelramens tjocklekShimsSkadorSkarp kantSkarv skenorSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt materialÖverhäng
Ej tillgängligt vid besiktning
1/19Takgenomföring
