1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.5
Installation genom
GoSol Energi
Datum
6 februari 2024
Ort
Åkersberga , Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareTigo TS4-A-O
MontagesystemMAFI: Roof Tile Bracket Läktfästen
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorPlacering av CT klämmor
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Godkända kontrollpunkter
17/17DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Godkända kontrollpunkter
16/17DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/17Punktbelastning
Tak 1, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
5/206.1 Heavy Brackets
Inte godkändLastberäkning saknas.

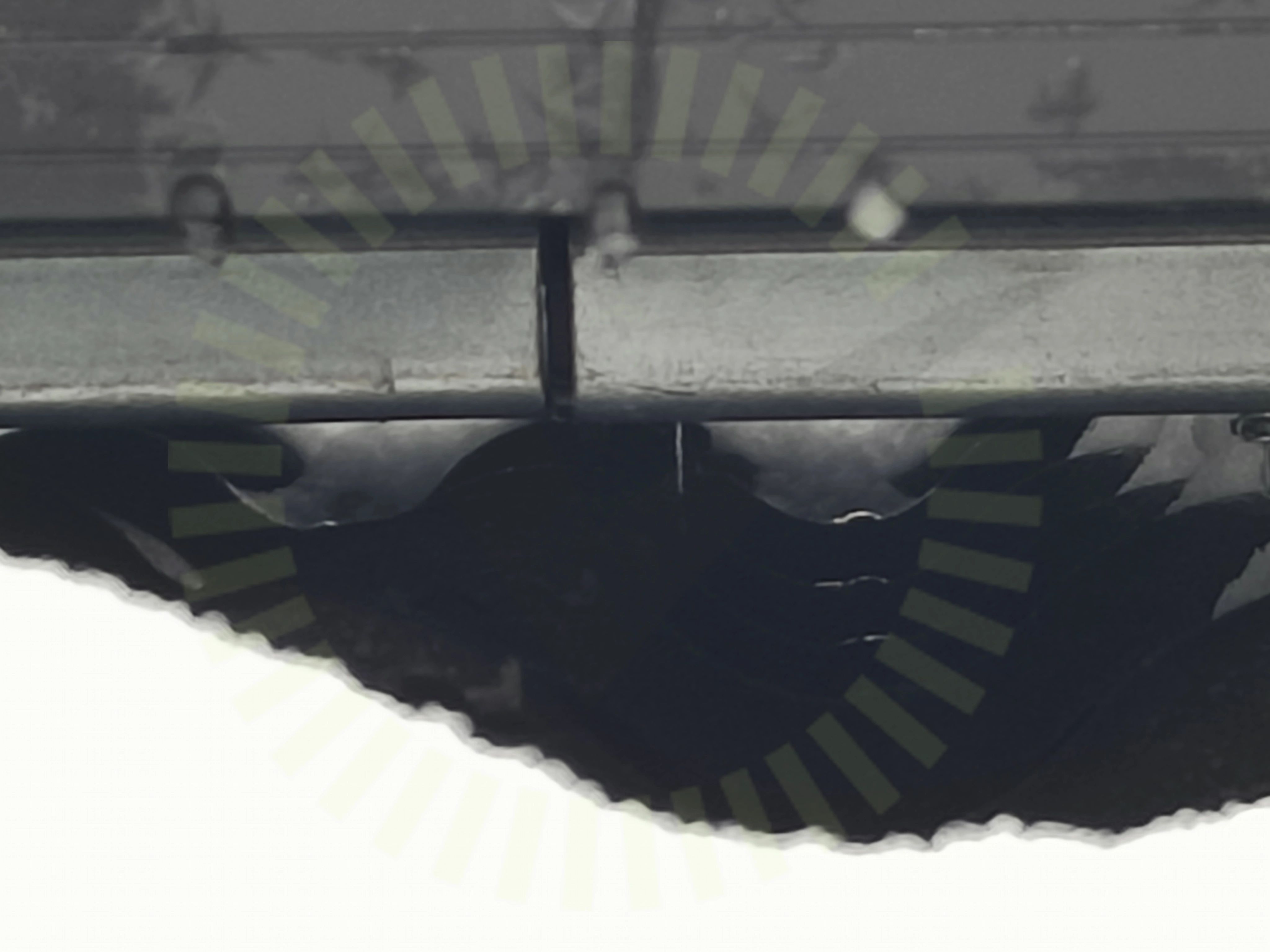

6.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skenkoppling.
Mounting Description MAFI Solar, Sida 5/7, 2022
6.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

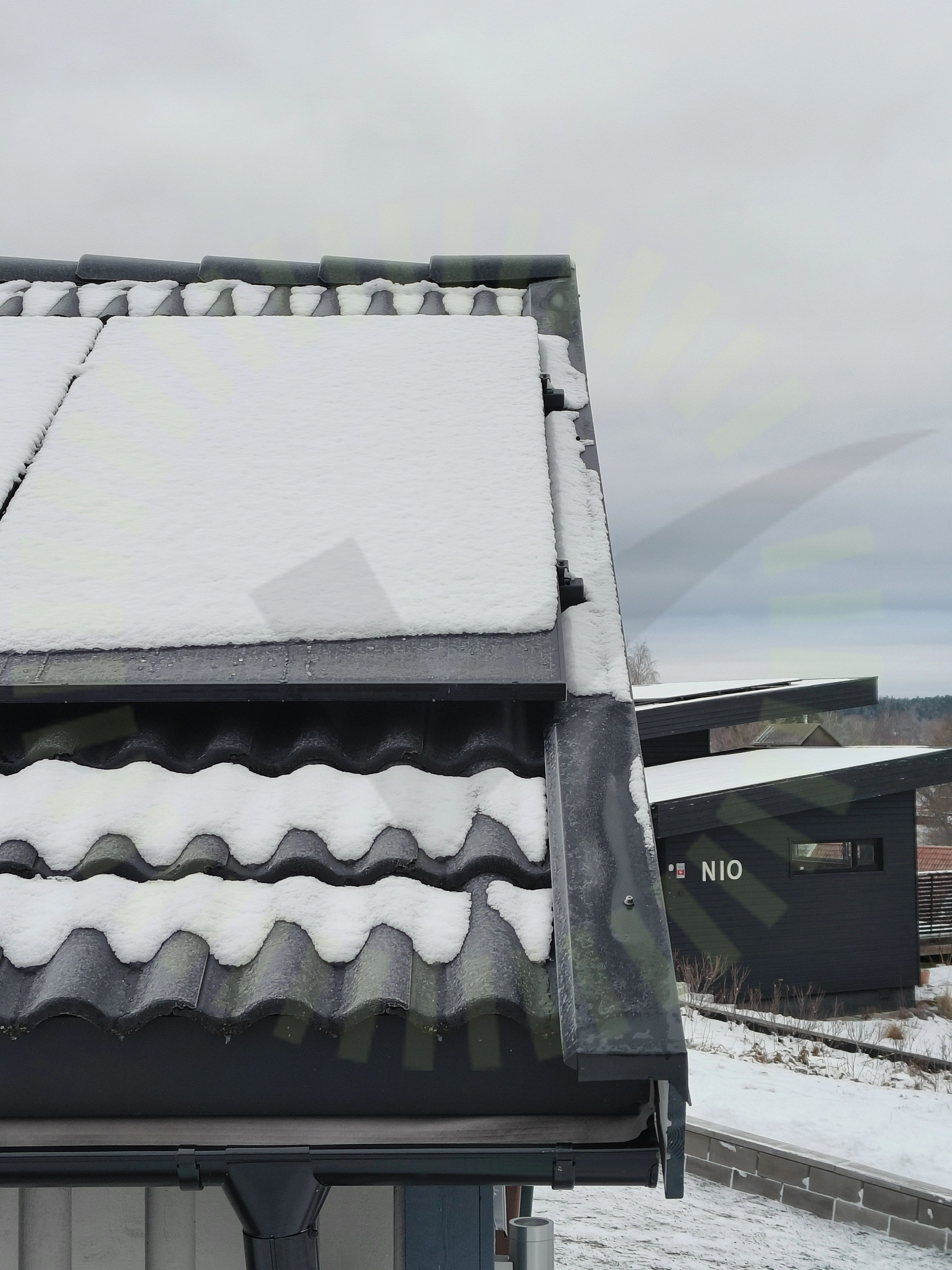

6.4 Säkerhetsavstånd
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
6.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Uppmätt max avstånd 750mm cc
Snö- och vindlastberäkning
Godkända kontrollpunkter
14/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/20Läktinfästning
Tak 1, Tigo TS4-A-O
Anmärkningar
1/6

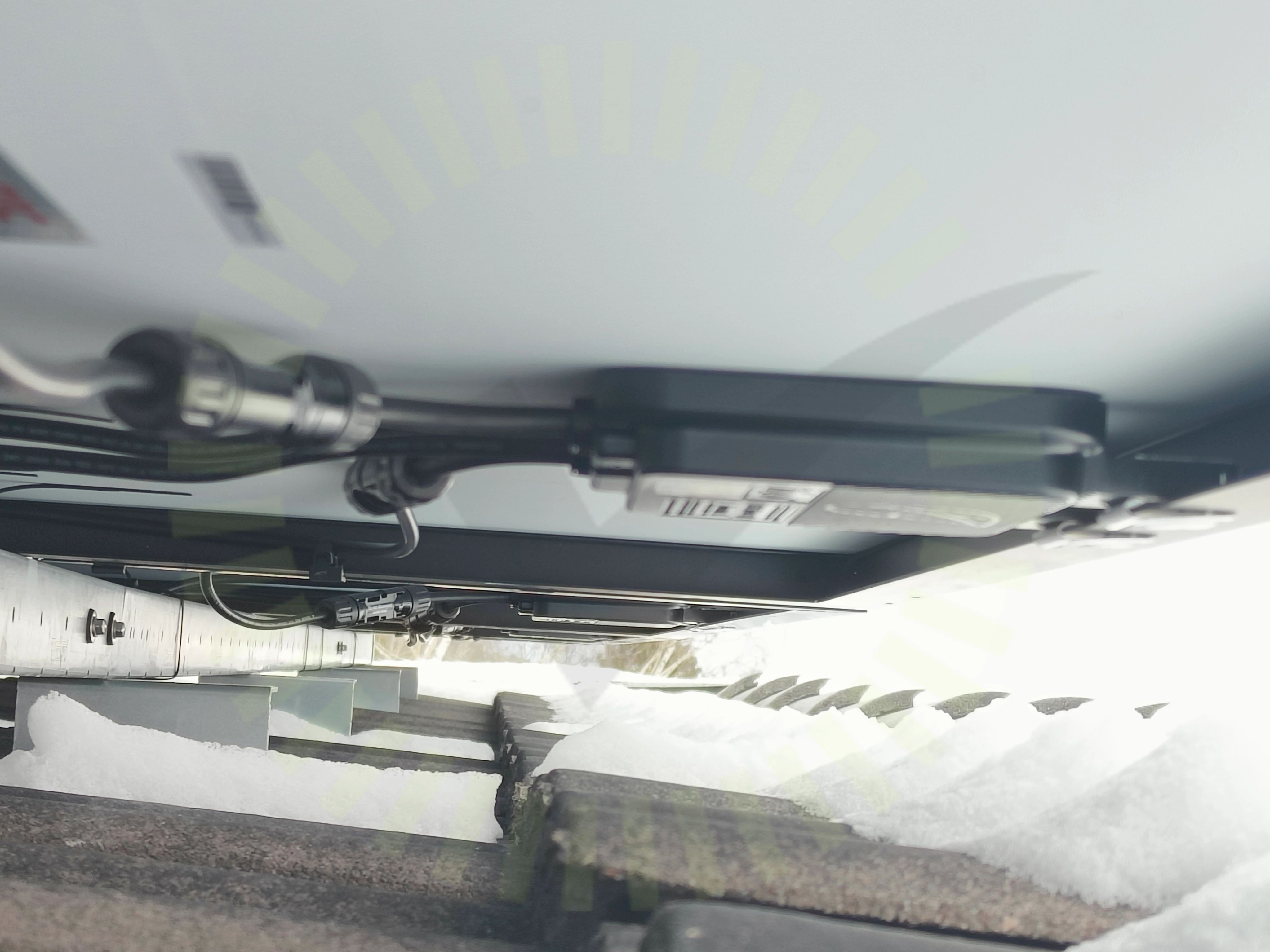

7.1 Infästning
Inte godkändOptimerare är infäst på fel håll.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
5/6DC KontakterFastsäkring av produktKabeluppfästningPlaceringSkada
Tak 1, Weland Stål: Råspont
Anmärkningar
5/22

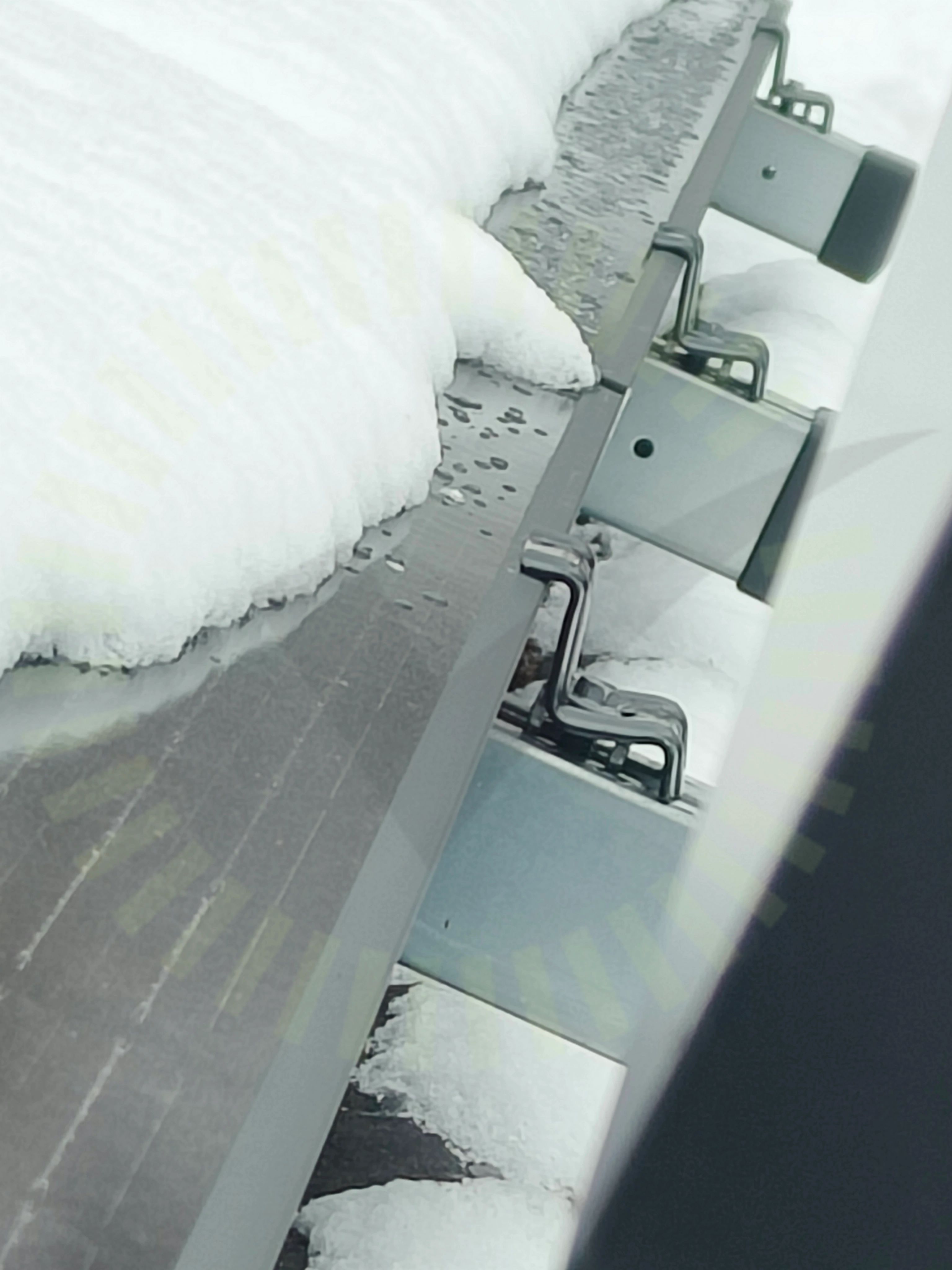

8.1 Ändklämmor skena
Inte godkändÄndklämma är inte korrekt monterad och har inte tillräckligt med överlapp på panelramen.
MA5111 Sid 1 (1) | Version 4 - 221117

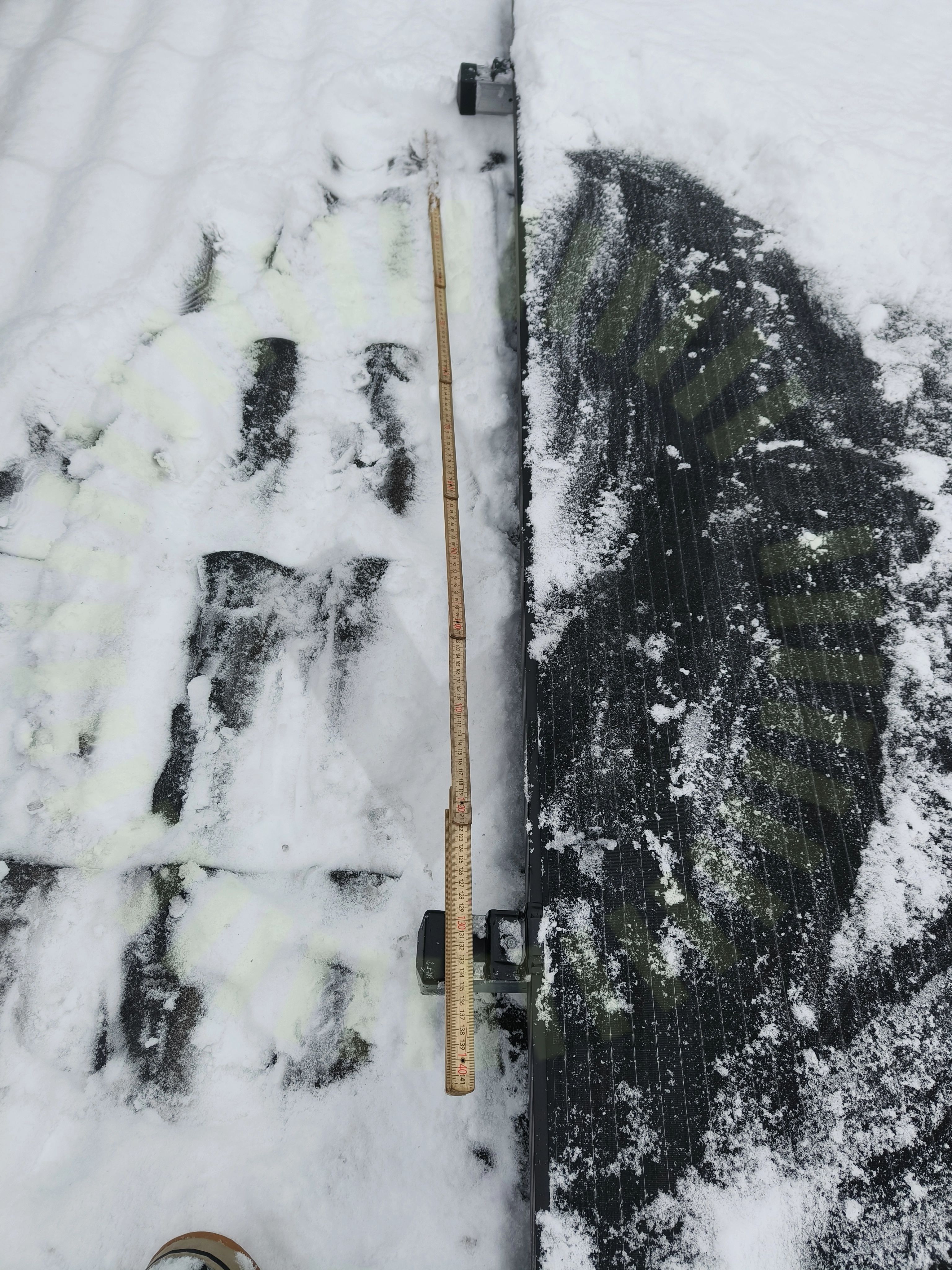

8.2 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt avstånd 1300mm på 495w och 1000mm på 410w.
Snö- och vindlastberäkning
8.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
8.4 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

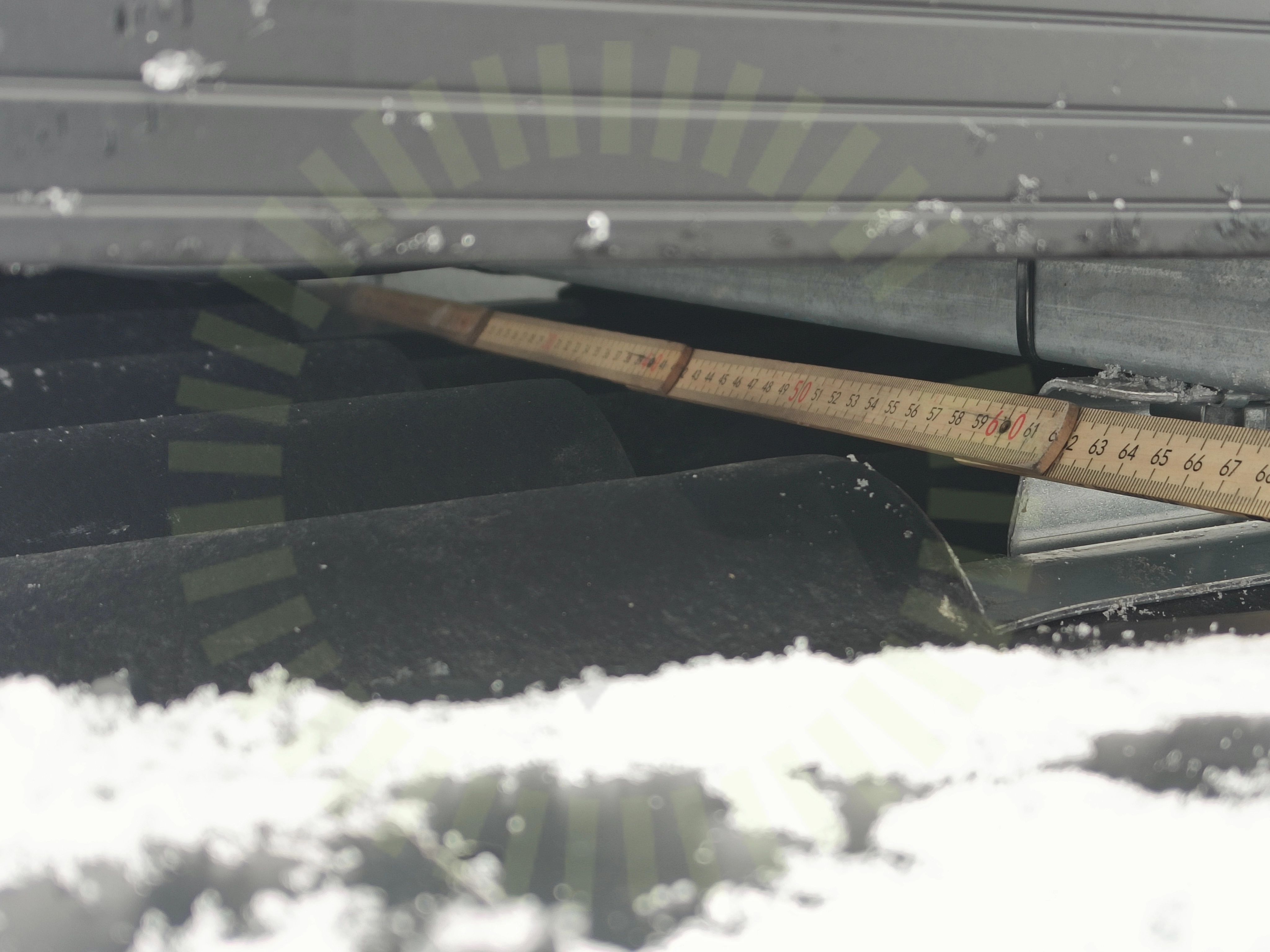

8.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt max avstånd 1200mm cc.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängUnderliggande takpannaSkenskarvarTvådelad TakkrokVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36
11.1 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
